Marque	BLAUPUNKT
Modèle	CHICAGO IVDM-7003 EU
Type de produit	Autoradio multimédia avec écran rabattable
Dimensions (L x H x P)	182 x 53 x 180 mm (standard DIN)
Alimentation	11 – 14,4 V CC
Puissance de sortie	4 x 50 W (max)
Écran	Écran rabattable, à basculement
Connectivité	Entrées/sorties audio/vidéo (AUX, AV), entrée caméra de recul, entrée navigation, sorties préamplifiées, changeur CD
Haut-parleur central	Compatible (câbles noir+ et noir-)
Réception radio	FM/AM avec antenne active ou passive
Montage	Encastrement DIN, angle de montage -20° à +20°
Installation	Débrancher la batterie avant toute intervention
Nettoyage	Chiffon doux et sec, éviter produits abrasifs
Accessoires inclus	Câble de connexion, support de montage, étriers de démontage, câble adaptateur pour télécommande RC 10 (en option)
Compatibilité	TravelPilot EX-V, caméra de recul, télécommande au volant RC 10
Sécurité	Couper le pôle négatif de la batterie avant montage
Pièces détachées et réparabilité	Disponibles auprès des revendeurs Blaupunkt agréés
Informations générales	Notice d'utilisation disponible en 7 langues

FOIRE AUX QUESTIONS - CHICAGO IVDM-7003 EU BLAUPUNKT

Comment brancher correctement la caméra de recul ?

Connectez le fil de la caméra à l'entrée vidéo (prise 13 sur le tuner) et reliez le fil de commande au feu de marche arrière (fil 8) pour une commutation automatique lorsque la marche arrière est engagée.

Que faire si l'écran ne s'allume pas ?

Vérifiez la connexion de la batterie (tension 11-14,4 V) et que le câble d'alimentation est correctement branché. Assurez-vous que le frein à main est serré lors de la première utilisation (sécurité).

Comment connecter un amplificateur externe ?

Utilisez la sortie (+) de commutation (TRIGGER, fil 2) et la sortie préampli (prise 18 ou 19) du tuner. Reliez le câble de commande à l'entrée de déclenchement de l'amplificateur.

Puis-je utiliser l'autoradio avec une batterie de 12 V ?

Oui, l'appareil fonctionne sur une tension comprise entre 11 V et 14,4 V, ce qui est compatible avec les batteries de 12 V.

Comment accéder à la fonction navigation ?

L'autoradio est compatible avec le système TravelPilot EX-V. Branchez le câble adaptateur sur le boîtier de navigation et connectez l'entrée audio (prise 15) ainsi que le fil Mute Navi (fil 3) pour la coupure du son.

Comment nettoyer l'écran tactile ?

Utilisez un chiffon doux et sec, légèrement humidifié si nécessaire. Évitez tout produit abrasif ou solvant qui pourrait endommager la surface.

Que signifie le message 'Frein à main' à l'écran ?

C'est une sécurité : certaines fonctions (comme la vidéo) ne sont disponibles que lorsque le frein à main est serré. Connectez le fil PARKING (fil 1) au commutateur du frein à main.

Puis-je installer l'autoradio dans un véhicule sans connecteurs ISO ?

Oui, mais vous devez utiliser un câble adaptateur spécifique à votre véhicule, disponible chez les revendeurs Blaupunkt, même si votre voiture possède des prises ISO.

Comment régler l'angle de l'écran ?

L'écran peut basculer entre -20° et +20°. Inclinez-le manuellement dans la position souhaitée. Assurez-vous que le débattement ne soit pas gêné par la console.

Où trouver les pièces de rechange ou accessoires ?

Contactez votre revendeur Blaupunkt agréé ou le service après-vente. Les pièces comme le câble adaptateur (réf. 8 619 002 421) ou le capteur RC 10 sont disponibles.

MODE D'EMPLOI CHICAGO IVDM-7003 EU BLAUPUNKT

Précautions d'emploi

Nous sommes heureux que vous ayez besoin d'un produit Blaupunkt et nous vous remercions de votre confiance.

Les consignes de montage suivantes vous aideront à utiliser notre produit au mieux et d'éviter toute erreur de montage qui pourrait être la source de problèmes graves. Nous vous conseillons donc de confier le montage à des spécialistes du commerce spécialisé.

Consignes de montage et de connexion

• Débrancher le pôle (-) de la batterie en observant les précautions d'emploi du constructeur d'automobile.
• Veiller en perçant les trous de n'endommager aucune pièce du véhicule.
• La section du câble (+) et du câble (-) ne doit pas dépasser 1,5mm²
• Ne pas brancher les connecteurs du véhicule sur l'appareil Aspen/Chicago IVDM-7003!
• Les câbles adaptateurs requis pour votre modèle de voiture sont disponibles chez les revendeurs Blaupunkt.
• En fonction du modele, votre vehicule peut ne pas correspondre à cette description. Nous déclinerons toute responsabilité pour les dommages dus à des erreurs de montage ou de connexion et pour les dommages subséquents. Si les consignes indiquées ici ne conviennent pas à votre montage, n'hésitez pas à contacter votre revendeur Blaupunkt, votre constructeur automobile ou notre service d'assistance téléphonique. L'appareil Aspen/Chicago IVDM-7003 convient aux vehiculesprésentant :
• tension de batterie de 11 V - 14,4 V
• pôle (-) sur la carrosserie

Connexion 14

Connexion électrique et connexion des haut-parleurs 14

Autres prises libres 14

Haut-parleur central 14

Connexion du signal de frein à main.... 14

(+) de commutation amplificateur 14

Connexion RC 10 (accessoires) 14

Montage 15

Antenne d'autoradio 15

Position de montage 15

Montage du support 15

Montage de l'unité d'écran 15

Démontage de l'unité d'écran 15

Montage de l'amplificateur 15

Connexion du travelpilot ex-v... 16

Connexion vidéo 16

Connexion audio 16

Caméra de marche arrière 16

Connexion du feu de marche arrière.... 16

Connexion de la caméra de marche arrière 16

Illustrations 55

Dimensions de montage 59

Zone de basculement de l'écran 59

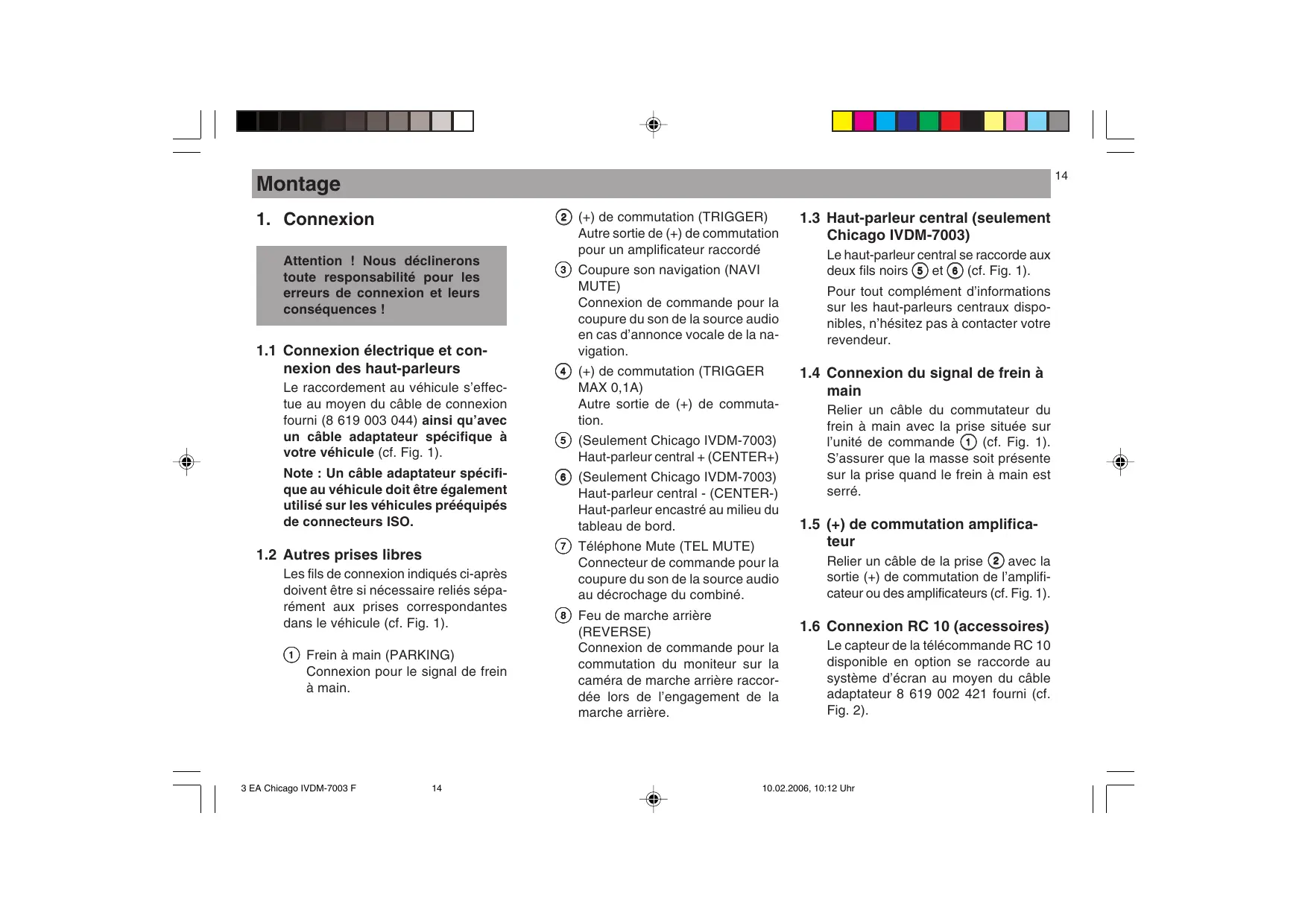

1. Connexion

Attention! Nous déclinerons toute responsabilité pour les erreurs de connexion et leurs conséquences!

1.1 Connexion électrique et connexion des haut-parleurs

Le raccordement au véhicule s'effectue au moyen du câble de connexion fourni (8 619 003 044) ainsi qu'avec un câble adaptateur spécifique à votre véhicule (cf. Fig. 1).

Note: Un câble adaptateur spécifique au véhicule doit être également utilisé sur les véhicules prééquipés de connecteurs ISO.

1.2 Autres prises libres

Les fils de connexion indiqués ci-après doivent être, si nécessaire, reliés séparément aux prises correspondantes dans le véhicule (cf. Fig. 1).

Frein à main (PARKING)

Connexion pour le signal de frein à main.

(2) (+) de commutation (TRIGGER) Autre sortie de (+) de commutation pour un amplificateur raccordé (3) Connexion son navigation (NAVI MUTE)

Connexion de commande pour la coupure du son de la source audio en cas d'annonce vocale de la navigation.

(4) (+) de commutation (TRIGGER MAX 0,1A) Autre sortie de (+) de commutation. (5) (Seulement Chicago IVDM-7003) Haut-parleur central + (CENTER+) (6) (Seulement Chicago IVDM-7003) Haut-parleur central - (CENTER-) Haut-parleur encastré au milieu du tableau de bord. ⑦ Telephone Mute (TEL MUTE)

Connecteur de commande pour la coupure du son de la source audio au décrochage du combiné.

Feu de marche arrêt (REVERSE)

Connexion de commande pour la commutation du moniteur sur la caméra de marche arrêt raccordée lors de l'engagement de la marche arrêt.

1.3 Haut-parleur central (seulement chicago ivdm-7003)

Le haut-parleur central se raccorde aux deux fils noirs 5 et 6 (cf. Fig. 1).

Pour tout complément d'informations sur les haut-parleurs centraux disponibles, n'hésitez pas à contacter votre revendeur.

1.4 Connexion du signal de frein à main

Relier un câble du commutateur du frein à main avec la prise située sur l'unité de commande ① (cf. Fig. 1). S'assurer que la masse soit présente sur la prise quand le frein à main est serré.

1.5 (+) De commutation amplificateur

Relier un câble de la prise 2 avec la sortie (+) de commutation de l'amplificateur ou des amplificateurs (cf. Fig. 1).

1.6 Connexion RC 10 (accessoires)

Le capteur de la télécommande RC 10 disponible en option se raccorde au système d'écran au moyen du câble adaptateur 8 619 002 421 fourni (cf. Fig. 2).

2.1 Antenne d'autoradio

Sur les véhicules prééquipés (par ex. : VW, Seat, Audi), l'antenne est alimentée par le câble d'antenne (cf. Manuel d'utilisation du véhicule). Le branchement requiert un déflecteur d'antenne (Réf. 7 691 290 202) ou un câble adaptateur (Réf. 7 607 621 129) que vous pouvez vous procurer chez votre revendeur.

Pour tout complément d'informations sur le montage de l'antenne et le branchement, reportez-vous à la notice de montage de l'antenne.

2.2 Position de montage

L'angle de montage doit être compris entre -20° et +20°. L'appareil Aspen/Chicago IVDM-7003 ne convient pas au montage vertical.

2.3 Montage du support

Le support fourni avec l'appareil Aspen/ Chicago IVDM-7003 permet le montage dans les vehicules offrant un emplacement d'autoradio DIN182 x 53 x 180 mm et une epaisseeur de tableau de bord dans la zone des équerres de fixation de 1 à 20 mm (cf. Fig. 3). Pour effectuer le montage, il vous faut introduire le support dans l'encastrement et vérifier celle équerre de fixation du support peut être repliee avec un tournevis (cf. Fig. 3a).

Note: Replier si possible toutes les équerres de fixation.

2.4 Montage de l'unité d'écran

Introduire tous les connecteurs dans les logements jusqu'à ce qu'ils s'enclenchent. Insérer l'appareil Aspen/Chicago IVDM-7003 dans le support de l'avant (cf. Fig. 3).

Pousser en pressant légèrement sur les deux extrémités du cadre jusqu'à ce que les ressorts d'arrêt se bloquent à gauche et à droite (clic audible).

Attention! Ne pas appuyer sur l'écran, les touches ou les boutons en insérant l'appareil!

2.5 Démontage de l'unité d'écran

Enlever le cache en plastique. Placer les étriers à gauche et à droite entre l'appareil et le cadre de montage et les enforcer jusqu'au déclic audible (ressorts latéraux débloqués). Enlever maintenant l'appareil Aspen/Chicago IVDM-7003 en tenant les deux étriers avec précaution. Il est possible maintenant de débloquer et d'enlever les cables de connexion (cf. Fig. 4).

Note: Enlever les étriers enclenchés uniquement après avoir retiré l'appareil Aspen/Chicago IVDM-7003.

2.6 Montage de l'amplificateur

Monter l'amplificateur avec les équerres fournies à un endroit ajusté (cf. Fig. 5).

S'assurer que l'orifice du ventilateur n'est pas couvert. Utiliser le câble de liaison pour relier le tuner avec l'écran (cf. Fig. 2).

3. Connexion de l'amplificateur

Le boîtier tuner/amplificateur offre différentes entrées et sorties permettant de raccorder des composants additionnels (cf. Fig. 6).

9 Connecteurs pour haut-parleur, tension d'alimentation etc. 10 Prise Changeur CD 1 Prise Unité de commande 12 Prise de sortie numérique (seulement Chicago IVDM-7003) 13 Entre video camera de marche arrriere 14 Entre e audio telephone 15 Entrée audio navigation 16 Entre audio / video AUX 1 ⑦ Sortie audio / video 1 18 Sortie préampli haut-parleur central 19 Sortie préampli 20 Entrée antenné d'autoradio ② Entrée audio / video AUX 2 2 Sortie audio / video 2 23 Sortie préampli subwoofer 24 Connexion du IVSC-5502 ou IVSC-3302 avec le cable de connexion 7 607 001 605

Il est conseillé d'effectuer la connexion en utilisant les accessoires Blaupunkt correspondants.

Pour tout complément d'informations, n'hésitez pas à contacter vous reven deur.

4.1 Connexion vidéo

Relier la sortie vidéo du TravelPilot avec l'entrée de l'unité de commande en utilisant un câble de liaison 7 607 001 602 (4 m) ou 7 607 001 601 (1,5 m) et le câble adaptateur 8 619 002 421 (cf. Fig. 7).

4.2 Connexion audio

Brancher le câble adaptateur 8619002 600 dans le logement D du TravelPilot et le relier avec l'entrée audio ⑤. Relier le fil libre du câble adaptateur avec le fil Mute Navi ③ du câble adaptateur 8619003045 (cf. Fig. 7).

5.1 Raccordement du feu de marche arrêté

Branchez le câble 8 au feu de marche arrière du véhicule, en s'assurant qu'une tension de +12V est présente

À la connexion en cas d'engagement de la marche arrière. Lorsque la marche arrière est engagée, l'appareil Aspen/Chicago IVDM-7003 commute automatiquement.

5.2 Connexion de la lampe de marche arrêt

Relier la sortie de la caméra avec l'entrée video en respectant les instructions de la notice de montage de la caméra (cf. Fig. 8).

Branchement sur les connecteurs spécifiques au véhicule.. Fig. 1

Connexion des haut-parleurs.. Fig. 1

Connexion du câble de liaison Fig. 2

Connexion du TravelPilot

EX-V Fig. 2

Montage du

Aspen/Chicago IVDM-7003.... Fig. 3

Démontage du

Aspen/Chicago IVDM-7003.... Fig. 4

Montage de la Tunerbox....... Fig. 5

Affectation des bornes Box.... Fig. 6

Connexion du TravelPilot

EX-V Fig. 7

Connexion de la caméra de

marche arrière Fig. 8

Unité de commande (Head unit)

Câble adaptateur pour TravelPilot et télécommande au volant RC 10

Câble de connexion audio TravelPilot
