MANUAL DE UTILIZADOR DVF11CPN ROSIERES

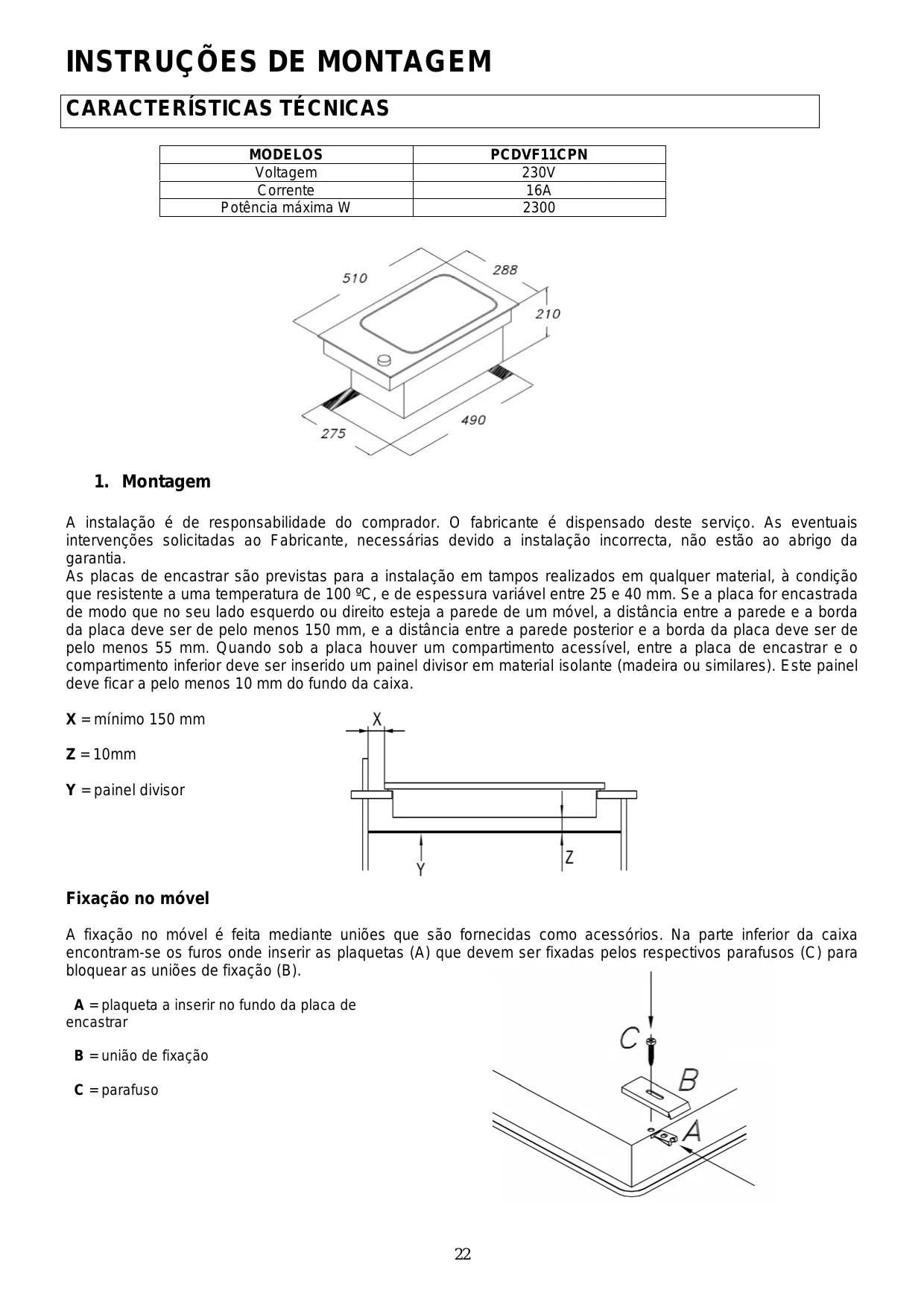

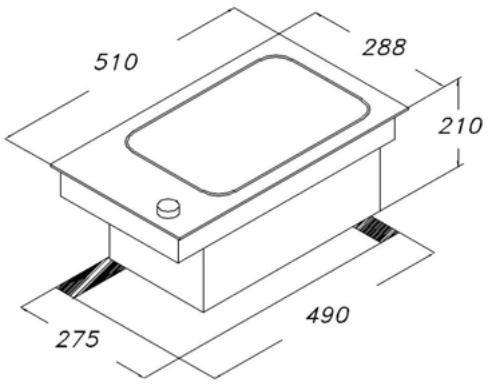

INSTRUÇÕES DE MONTAGEM CARACTERÍSTICAS TÉCNICAS MODELOS Voltagem Corrente

Potência máxima W PCDVF11CPN 230V 16A 2300

1. Montagem A instalação é de responsabilidade do comprador. O fabricante é dispensado deste serviço. As eventuais intervenções solicitadas ao Fabricante, necessárias devido a instalação incorrecta, não estão ao abrigo da garantia. As placas de encastrar são previstas para a instalação em tampos realizados em qualquer material, à condição que resistente a uma temperatura de 100 ºC, e de espessura variável entre 25 e 40 mm. Se a placa for encastrada de modo que no seu lado esquerdo ou direito esteja a parede de um móvel, a distância entre a parede e a borda da placa deve ser de pelo menos 150 mm, e a distância entre a parede posterior e a borda da placa deve ser de pelo menos 55 mm. Quando sob a placa houver um compartimento acessível, entre a placa de encastrar e o compartimento inferior deve ser inserido um painel divisor em material isolante (madeira ou similares). Este painel deve ficar a pelo menos 10 mm do fundo da caixa. X = mínimo 150 mm Z = 10mm Y = painel divisor

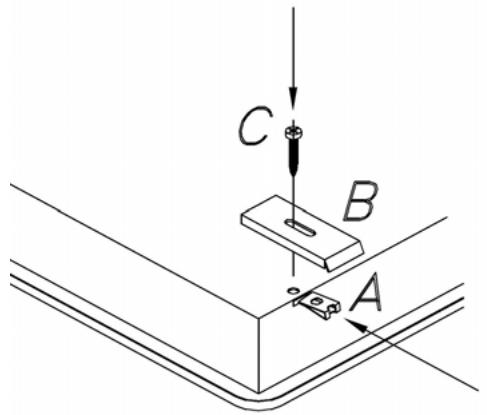

Fixação no móvel A fixação no móvel é feita mediante uniões que são fornecidas como acessórios. Na parte inferior da caixa encontram-se os furos onde inserir as plaquetas (A) que devem ser fixadas pelos respectivos parafusos (C) para bloquear as uniões de fixação (B). A = plaqueta a inserir no fundo da placa de encastrar B = união de fixação C = parafuso

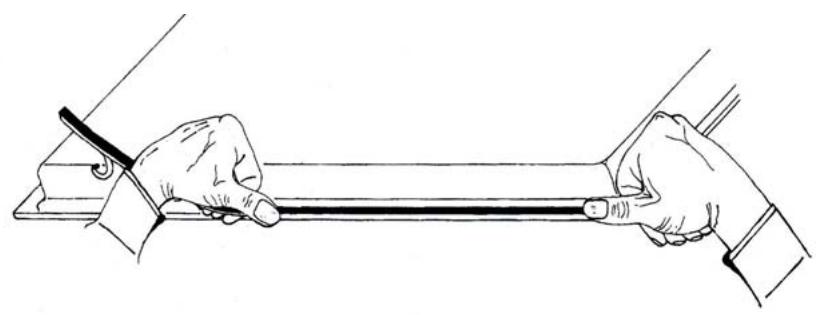

Aplicação da junção de vedação Importante – A figura abaixo indica como deve ser aplicada a junção de vedação em todo o perímetro. Este aparelho foi concebido para o uso não profissional no interior de habitações.

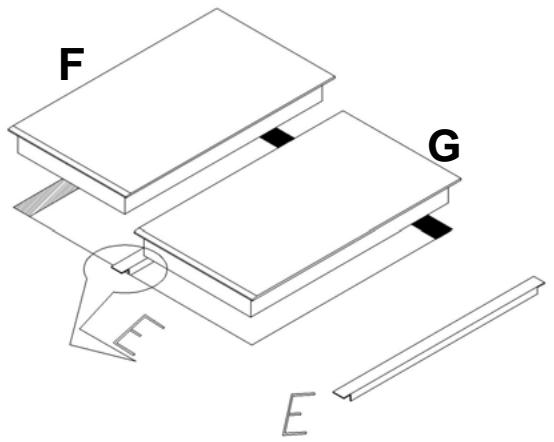

Acoplamento de duas ou mais placas Domino Corte o tampo para encastrar duas ou mais placas Domino. Primeiro posicione o suporte de aço (E) fornecido na embalagem e em seguida coloque a placa de cozinha (G) conforme ilustra a figura abaixo. No espaço que ficou livre, coloque a outra placa de cozinha (F). O suporte de aço juntamente com a junção existente nas duas placas Domino garantirá a estanquidade contra a eventual infiltração de líquidos. A fixação das placas Domino no tampo é feita utilizando o kit de uniões de fixação fornecido.

2. Ligação eléctrica Controle as características na plaqueta que foi aplicada no fundo da placa de cozinha, e então verifique se a tensão nominal da rede e a potência disponíveis são apropriadas para o seu funcionamento. Antes de fazer a ligação, verifique se o sistema de terra é eficiente. A ligação à terra do aparelho é obrigatória por lei. O fabricante declina toda responsabilidade por eventuais danos a pessoas ou coisas derivantes da inobservância desta norma. Para modelos que não possuem ficha, monte no cabo uma ficha em conformidade com a norma, que seja capaz de suportar a carga indicada na plaqueta. O condutor de terra do cabo está marcado com as cores amarelo-verde. A ficha deve ficar numa posição acessível. Se se deseja fazer uma ligação fixa à rede, deve-se interpor entre o aparelho e a rede um dispositivo omnipolar de corte com distância entre os contactos de pelo menos 3 mm. Para ligar o cabo à placa de cozinha, é necessário soltar e retirar a tampa do terminal até chegar aos contactos no seu interior. Terminada a ligação, o cabo deve ser bloqueado com o sistema de fixação fornecido e a tampa do terminal deve ser fechada imediatamente. Em caso de substituição do cabo eléctrico, o condutor de terra (amarelo-verde) deve obrigatoriamente ser maior de 10mm em relação aos condutores de linha. Utilize somente um cabo de borracha tipo H05RR-F, cuja secção dos fios seja de 3x1.5 mm. DECLARAÇÃO DE CONFORMIDADE. Este aparelho, no que diz respeito às partes destinadas a entrarem em contacto com substâncias alimentares, está em conformidade com a directriz CEE 89/109 e com o D.L. de actuação N° 108 de 25/01/92. CE Aparelho em conformidade com as directrizes europeias 89/336/CEE, 93/68/CEE, 73/23/CEE e sucessivas modificações.

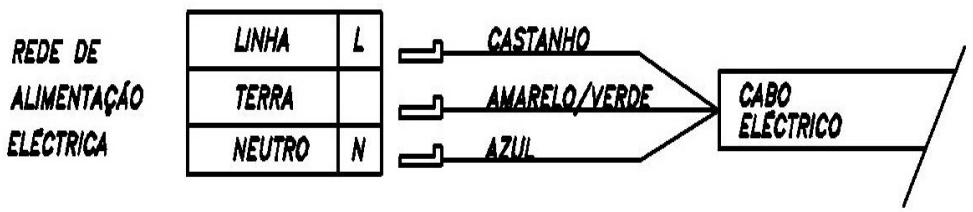

Possibilidade de ligação

INSTRUÇÕES DE USO Importante: Antes de cozinhar pela primeira vez, é necessário limpar a placa de cozinha. Lave muito bem a cuba e o cesto com água quente e detergente líquido para pratos. De seguida, acenda a resistência por 5 minutos à temperatura máxima com a cuba de óleo vazia Deste modo, elimina-se o risco que, durante a cozedura, o alimento possa absorver o odor que a resistência produz ao ser ligada pela primeira vez. Para a cozedura, a fritadeira deve ser ligada só após a ter enchido de óleo. De facto, se aquecida vazia por muito tempo, activa-se um dispositivo de segurança térmica, de restabelecimento manual, que interrompe o seu funcionamento. Enchimento com óleo Deite o óleo no recipiente e preste atenção para o nível fique sempre compreendido entre os índices de máximo (-MAX) e de mínimo(-MIN) indicados no lado da cuba de aço. A quantidade de óleo sugerida é de no máximo 2.7 litros e no mínimo 2 litros. Os melhores resultados obtêm-se utilizando um bom óleo de semente de amendoim. Evite misturar óleos diferentes. Início da fritura Coloque o alimento a fritar no cesto, sem nunca o sobrecarregar. Para obter uma fritura mais homogénea, recomendamos concentrar os alimentos principalmente no perímetro do cesto, deixando mais livre a parte central. Para iniciar a cozedura, deve-se ligar o botão da parte frontal da fritadeira. Ao programar a temperatura desejada, acendem-se dois leds: -led de linha indica que a placa de cozinha está ligada -led da resistência indica que a resistência está a se aquecer até à temperatura programada. Quando o óleo alcança a temperatura desejada, o led da resistência se apaga.

LED DA RESISTÊNCIA LED DE LINHA Assim que o "led da resistência" se apagar, mergulhe o cesto com o alimento no óleo quente. Conselhos para a cozedura O óleo nunca deve descer abaixo do nível mínimo. A duração do óleo depende da deterioração, do número de vezes que é aquecido e do que se frita. Recomenda-se substituí-lo completamente a cada 5:8 frituras se se frita a baixas temperaturas. Os alimentos a fritar devem ser imersos só quando o óleo alcançou a temperatura correcta, ou seja, quando o led da resistência se apagar. Se se cozinha a temperaturas demasiado baixas, a fritura absorve óleo. A temperaturas demasiado altas, forma-se logo a casca e no interior continua cru. Controle se os alimentos são finos e de espessura igual, pois os alimentos demasiado grossos cozinham mal no interior, enquanto os de espessura uniforme alcançam simultaneamente a cozedura óptima. Seque perfeitamente os alimentos antes de os imergir no óleo, pois se estiverem húmidos, podem ficar moles após a cozedura.

Fim da fritura Se o alimento está dourado como deseja e considera que a cozedura terminou, desligue o aparelho. Para tal, coloque o índice do botão em "0". Deixe o cesto no interior da fritadeira, engatado na respectiva sede da parte central da cuba, para que o óleo em excesso possa escorrer por um pouco de tempo. Filtragem do óleo Recomendamos fazer esta operação após cada fritura, pois as partículas dos alimentos, principalmente quando são empanados ou enfarinhados, permanecem no líquido e têm a tendência de queimar e provocar uma alteração mais rápida do óleo. Controle se o óleo está suficientemente frio (aguarde aproximadamente duas horas), pois há grave perigo de queimaduras. Filtre o óleo da cuba de aço da fritadeira deixando-o escorrer para um recipiente e retirando eventuais depósitos da cuba com o auxílio de uma esponja ou papel absorvente. O óleo filtrado pode ser conservado no interior da fritadeira dentro da cuba de aço. Mas se entre uma cozedura e a outra passar muito tempo, recomenda-se conservar o óleo num recipiente fechado para evitar a sua deterioração. Recomenda-se conservar separadamente o óleo usado para fritar peixe do usado para fritar outros alimentos.

LIMPEZA E MANUTENÇÃO Observações importantes Atenção: as superfícies das zonas de cozedura ficam quentes durante o uso. Por este motivo, recomenda-se manter tais superfícies longe do alcance das crianças. Evite deixar cair objectos duros nas superfícies de vidro. O material é, em algumas condições, sensível às cargas mecânicas. Cargas de choque pontiagudas podem partir as superfícies. Se a placa de vitrocerâmica se partir ou se forem feitas fissuras ou ranhuras acidentalmente, é necessário interromper imediatamente a utilização da placa de cozinha e recorrer à assistência aos clientes. Para além disso, é necessário assegurar-se de que os cabos e as fichas de eventuais electrodomésticos das proximidades nunca entrem em contacto com as superfícies de cozedura quentes. A placa de cozinha não deve absolutamente ser limpa com aparelhos de limpeza a vapor ou similares.

Após o uso, é necessário limpar sempre a placa de cozinha, mas aguarde que esfrie. Mesmo os mais pequenos resíduos carbonizam-se ao utilizar novamente a placa. Use somente os produtos detergentes aconselhados e vendidos no comércio. As partes de aço devem ser limpas com produtos apropriados não abrasivos ou corrosivos. Evite produtos à base de cloro (lixívia, etc.). Palha de aço, esponjas abrasivas e pós podem riscar a superfície. Os produtos para a limpeza do forno não são indicados, pois corrosivos. Os pequenos resíduos podem ser eliminados com um pano húmido ou com soda quente. Os resíduos de detergente devem ser eliminados com água fria e deve-se secar as superfícies muito bem. As nódoas de água resistentes à água em ebulição podem ser eliminadas com vinagre e limão ou com líquidos anticalcário. Se um destes detergentes entrar em contacto com o caixilho ou com a cuba de aço, deverão ser imediatamente limpos com um pano molhado, pois são substâncias ácidas. O cesto e a cuba do óleo podem ser colocados na máquina de lavar loiça. As incrustações no vidro podem ser retiradas facilmente com uma espátula para vidro A pega da espátula nunca deve ser de material plástico, pois pode se colar nas superfícies quentes. Preste atenção durante o seu uso: pois há perigo de lesões.

ASSISTÊNCIA TÉCNICA Antes de contactar o serviço de assistência técnica, siga as instruções abaixo. Se a placa não funcionar, recomendamos verificar se a ficha está ligada correctamente à tomada de corrente. Se não conseguir localizar a causa do funcionamento irregular: desligue o aparelho e não tente consertá-lo. Contacte o Serviço de Assistência Técnica.

O aparelho é dotado de um certificado de garantia que permite usufruir do Serviço de Assistência Técnica. O certificado de garantia deve ser conservado, devidamente preenchido, para ser apresentado ao Serviço de Assistência Técnica Autorizado, em caso de necessidade, juntamente com um documento fiscalmente válido emitido pelo revendedor no momento da compra (nota de entrega, factura, nota fiscal, outro) no qual estejam indicados o nome do revendedor, a data de entrega, as características do produto e o preço de venda.
