MANUAL DE UTILIZADOR RVG6K3B1 ROSIERES

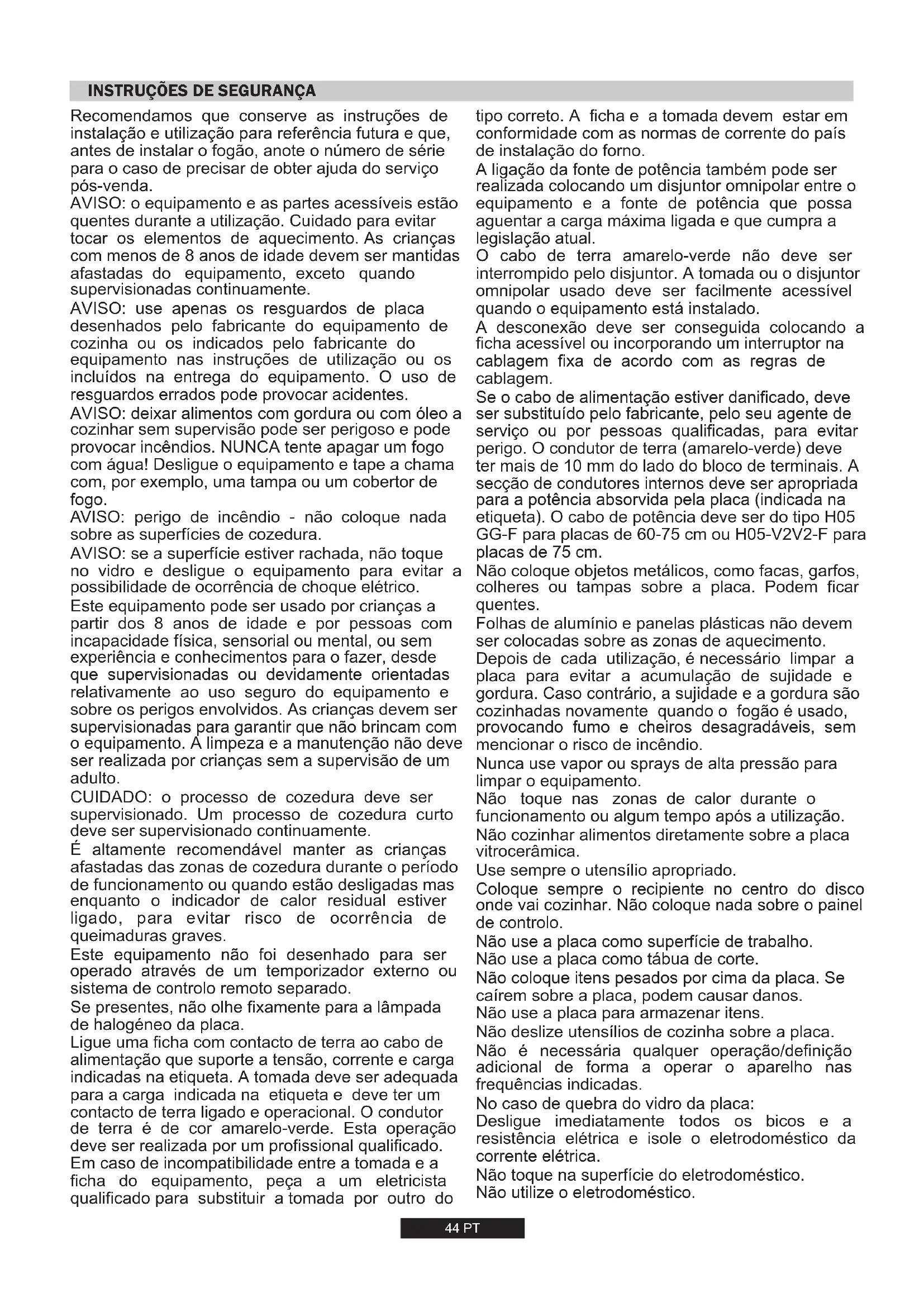

INSTRUÇões DE UTILIZACão PT 44

TÜZHELYLAPOK

Recomendamos que conserve as instruções de instalação e utilizesação para referencia futura e que, antes de instalar o fogão, anote o número de série para o caso de precisar de obter ajuda do service pos-vestada.

AVISO: o equipamento e as partes acessíveis está quentes durante a'utilisation. Cuidado para evitar tocar os elementos de aquecimento. Ascriças com menos de 8 anos de idade devem ser mantidas afastadas do equipamento, exceto quando supervisionadas continuamente.

AVISO: use apenas os resguardos de plac desenhados pelo fabricante do equipoamento de cozinha ou os indicados pelo fabricante do equipoamento nas instruções de Utilização ou os incluíos na entrega do equipoamento. O uso de resguardos errados pode provocar acidentes.

AVISO:deer alimentos com gordura ou com oleo a cozinhar sem supervisao pode ser perigoso e pode provocar incendios. NUNCA tente apagar um fogo com agua! Desligue o equipamento e tape a chama com, por example, uma tampa ou um cobertor de fogo.

AVISO: perigo de incério - não colocque nada sobre as superficies de cozedura.

AVISO: se a superficie estiver Rachada, não toque no vidro e desligue o equipamento para fazer a possibidade de ocurrencia dechoque eletrico.

Este equipamento pode ser uso por crianças a partir dos 8 anos de idade e por pessoas com incapacidade fisica, sensorial ou mental, ou sem experiência e conheçimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos envolvidos. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de umadulto.

CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser supervisionado continuamente.

E altamente recomendavel manter as crianças afastadas das zones de cozedura durante o periodo de funcaoamento ou quando está desligadas mas≧ enquanto o indicator de calor residual estiver ligado, para evitar risco de occurrcencia de queimaduras graves.

Este equipamento não foi desenhado para ser operado atraves de um temporizador externo ou?).istema de controlo remoto separado.

Se presentes, não olhe fixamente para a lampa de halogeneo da plac.

Ligue uma ficha com contacto de terra ao cabo de alimentacao que suporte a tensao, corrente e cargo indicadas na etiqueta. A tomada deve ser adequada para a cargo indica na etiqueta e deve ter um contacto de terra ligado e operacional. O conductor de terra é de cor amarelo-verde.Esta operationa deve ser realizada por um profissional qualificado. Em caso de incompatuldade entre a tomada e a ficha do equipamento, peça a um eletricista qualificado para substituir a tomada por及其他 do

como correto. A ficha e a tomada devem estar em conformidade com as normas de corrente do País de instalação doorno.

A ligaçao da fonte de potência también pode ser realizada colocando um disjuntor omnipolar entre o equipamento e a fonte de potência que possa(agendar a energia maxima ligada e que cumpra alegislaço atual.

O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A toma da ou o disjuntor omnipolar uso deve ser fácilmente acessivel quando o equipamento está instalado.

A desconexão deve ser conseguida colocando a ficha accesivel ou incorpando um interruptor na cablagem fixa de acordo com as regras de cablagem.

Se o cabo de alimentação estiver danificado, deve ser substituídoelo fabricante,elo seu agente de服务于 ou por pessoas qualificadas, para evitar perigo. O conductor de terra (amarelo-verde) deveter mais de 10mm do lado do bloco de terminais.A sequção de conduutores internos deve ser apropriada para a potência absorvida pela plac(a indicaa na etiqueta).O cabo de potência deve ser do tipo H05 GG-F paraplaces de 60-75 cm ou H05-V2V2-F paraplacas de 75~cm

Não coloque objetos metalicos, como facas, garfos, colheres ou tampas sobre a plac. Podem ficar quentes.

Folhas de alúnio e panelas plácicas não devem ser colocadas sobre as zonas de aquecimento.

DepoS de cada Utilização, é necessário limpar a placá para fazer a accumulação de sujidade e gordura. Caso contrário, a sujidade e a gordura são cozinhadas novamente quando o fogão é usado, provocando fumo e cheiros desagradáveis, sem mentionar o risco de incência.

Nunca use vapor ou sprays de alta pressão para limpar o equipamento.

Não toque nas zonas de calor durante ofunçãoamento ou algo um tempo antes autilização.

Não cozinhoar alimentos diretamente sobre a placavitrocerâmica.

Cologne sempre o recipiente no centro do disco ondvei cozinhar. Nao coloque nada sobre o paine de controlo.

Não use a placacomosuperficiédetrabalho.

Não use a placacomo tabua de corte.

Não colque itens pesados por cima da plac. Se cairem sobre a plac, poder causar danos.

Não use a placapara armazenar itens.

Não deslize utensílicos de cozinha sobre a plac.

Não é necessária qualquer operação/definição adiçional de forma a operar o aparecido nas frequências indicadas.

No caso de quebra do vidro da plac:

Desligue imeditamente todos os bicos e a resistência eletrica e isole o eletrodométrico da corrente eletrica.

Não toque na superficie do eletrodométrico.

Não utilize o eletrodométrico.

1. INSTRUÇÉS PARA O INSTALADOR

A INSTALAÇÃO DE ELECTRODOMÉSTICOS PODE SER UMA OPERação COMPLICADA QUE, SE NÃO FOR EFFECTUADA CORRECTAMENTE, PODE AFFECTAR SERIAMENTE A SEGURANÇA DO CONSUMIDOR. POR ESTA RAZão, ESTA TAREFA DEVE SER EXECUTADA POR UMA PESSOA QUALIFICADA PROFISSIONALMENTE, QUE A FARÁ DE ACORDO COM OS REGULAMENTOS TÉCNICOS EM VIGOR. SE ESTE CONSELHO FOR IGNORADO, E SE A INSTALAÇÃO FOR EXECUTADA POR UMA PESSOA NÃO QUALIFICADA, O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES POR FALHA TÉCNICA DO PRODUCTO, QUE PROVOQUE OU NÃO DANOS DE PROPRIÉDADE OU FERIMENTOS.

1.1 PREPARACAO

A placarode ser instalada em qualquer bancada que sera resistente ate umatemperatura de 100^ eque tenhauma espessura de 25-45 mm.As dimensoes da abertura para o encastre, a ser feita na bancada, estao indicadas na Figura 2.

Sempre que houver um espoço que sera acessevel entre a placena encastrada e a cavidade por boaixo dela, tem de ser instalada um divisória feita de material isolante, como, por exemple, madeira ou um material semelhante, entre ambas (Figura 2).

Se a placu for instalada numa bancada ficando com um armario de qualquer um dos lados, a distancia entre a placu e o armario tem de ser de, pelo menos, 17 cm (60 cm) ou 25 cm (75 cm) (vide a Figura 2); ja a distancia entre a placu e a parede traseira tem de ser de, pelo menos, 70~mm .

A placá deve sempre ficar a uma distência de, pelo menos, 70 cm de qualquer unidade ou aparecido instalado sobre ela (como, por exemplo, um extractor). (Figura 4)

Objetos metalicos na gaveta pode atingir altas temperatas devido à recirculdação de ar. Por isso, é recomendavel usar um painei de madeira intermediário.

Importante O diagrama aparecido na figura 1 minha forma de aplicação do vedante.

Para poder encasarra placatem de instalar os gramos de fixacao, inserinindo-os nos orificios existentes na base da plac.

Sempre que una placá de 60 cm ou 75 cm for instalada sobre umorno encastrado, esse forno tem de estar equipado com umsystema de refrigeração por ventoinha.

Este aparelho tem de ser instalado de acordo com as normas e regulamentos em vigor e soit pode ser realizado num local bem ventilado. Leia as instruções antes de instalar ou de'utilizar esteaporelho.

Um fogão ou placá a gás produzem calor e humidade na zona em que são instalados. Por istso, deve sempre certificar-se de que a ventilação)nesse local é boa, está mantendo todas as passagens para o ar natural abertas, está instalando um extractor com um tubo de evacuação. Se o electrodométrico for submetido a uma'utilização intensa e prolongada, poderá ser necessária uma ventilação adicular, como, por exemplo, a abertura de uma janela ou o aumento da velocidade da ventoinha de exaustão eletrica, caso esteja instalada uma.

Se não puder ser instalado um extractor, delve ser instalada uma ventoinha elétrica numa parede exterior ou numa janela, conquanto a zona disponha de aberturas para ventilação e passagem de ar.

A ventoinha eletrica tem de estar agra renovar completeness o ar no interior da cozinha 3 a 5 vezes por hora. O instalador deve cumprim todos os regulamentos e normasnationais aplicacoes.

2.1. LIGACAO ELECTRICA

Verifique os dados indicados na placá de caracteristicas do aparelho, afixada do lado de fora da placá, para se certificar de que tanto a alimentação de energia como a tensão de entrada são as adequadas.

Antes de proceder à ligação do aparelho, verifique o Sistema de ligação à terra.

Por lei, esta placá tem de ser ligada à terra. Se este requisito não forcemprido, o fabricante declina toda e qualquer responsabilité por eventualais danos materiais ou lesões pessoas. Se o aparecido não estiver equipado com uma ficha, instale uma ficha adequada para a carga indica na placá de caracteristicas. O fio de ligação à terra é o fio amareló/verde. A ficha tem de estar sempre accesível.

Sempre que a placía for directamente ligada à rede electrica, tem de ser instalado um disjuntor no circuito.

Sempre que o cabo de alimentação de energia estiver danificadodeferá o mesmo ser substituído por um专业技术evidamente qualificado, de modo a fazer qualer risco potencial.

O fio de ligaçao a terra (verde e amarelo) deve ser pelo menos 10 mm mais comprido do que os fios conductor e neutro.

O cabo de alimentação de energia deve ter uma secção transversal adequada à potência Tmaxa absorvida pela plac.

O fabricante recomenda que consulte a placu de caracteristicdo aparelho para se informar sobre as caracteristicas eletricas do mesmo e ainda que se assegure de que o cabo de alimentacao de energia sega do tipo 3x075mm^2 H05 GG-F para placas de 60-75 cm ou H05-V2V2-F para placas de 75 cm.

Rede	CONDUTORL	L	Fio castanho
	TERRA		Fio verde/amarelo
	NEUTRO	N	Fio azul

O Sistema de desligamento tem de estar integrado na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação eletrica.

Se um equipamento não estiver equipado com um cabo de alimentação e uma ficha, ou com outros meiros para desligar da alimentação, precisa de uma separação de contacto em todos os pálos que permit a解脱zão total em condições de sobretensão de categoria III, e as instruções devem indicar que devem ser incorpados meiros para desligar na cablagem fixe de acordo com os regulamentos de liação.

Estas instruções destinam-se a pessoal qualificado, a instalação do equipamento deve estar de acordo com as normas nationais relevantes. (Apenas para o Reino Unido: por lei, a instalação/ fornecimento de gás deve ser efectuada por um instalador registado "Corgi")

O trabalho deve ser efectuado com a alimentacao eletrica desligada. A placac de classificacao na placac indica o tipo de gas que deve serutilizado.A ligacao a alimentacao de gas ou a botija de gas deve serexecutadaupon terverifiedoqueadequada para o tipo de gasque vai ser fornecido.Senao estiverreguladocorrectamente,consulta as instruções dos paragrafos seguintes para alterar aconfiguraacao do gas.

Para gás liquido (botija de gás), utilize reguladores de pressão que estiéam em conformidade com as normasnationais relevantes.

Utilize apenas tubos, anilhas e juntas que estejam em conformidade com as normasnationais relevantes.

Nalguns modelos, é fornecida uma coisa de ligação cónica para colocar na instalação em paises onde este tipo de ligação é obligatório; na figura 8 está indicado como reconhecer os不同类型 doslotos de ligação (CY = cilindrica, CO = cónica). Em todos os casos, a coisa cilindrica da ligação tem de ser ligada à placar.

Quando liga a colocar a alimentação de gás com mangueiras flexíveis, assegure que a distência Tmaxa coberta pela mangueira não ultrapassa os 2 metros.

O tubo flexivel delve ser montado de forma a não estar em contacto com uma parte móvil da unidade (por exemplo, uma gaveta), e não passar por espécOs que possam ficar bloqueados.

Para evaporar danos potecuais na plac, execute a instalação segindo.
estas sequencia (figura 6):

1) Tal como é ilustrado, monte as peçasPGA sequencia:
A:Adaptador cilindrico macho 1/2
B:Junta 1/2,
C: Adaptador conico-cilindrico femea de gás 1/2 ou cilindricocilindrico
2) Aperte as justas com as chaves, recordando que deve colocar os tubos em posicao.
3) Ligue o encaixe C na alimentacao de gásutilizando um tubo rigido de cobre ou um tubo de aço flexivel.

IMPORTANTE: faça umaverification final de fugas nas ligações dos tubos utilizinga uma saponária. Nunca utilize a chama. Igualmente, certifique-se que o tubo flexivel não está em contacto com uma coisa maior do armário (por exemplo, gaveta) e que não está situado quando possa ser danificado.

Aviso: Se cheirar a gás perto deste equipamento, deslieve a alimentação de gás do equipamento e contacte directamente o técnico. Não procure a fuga com uma chama viva.

2.3. ADAPTAÇÃO DA PLACA A DIFERENTES TIPOS DE GÁS

Para adaptar a placas不同的tips de gásdeferé executar as operações que passamos a redesver em seguida:

• remova as grelhas e os queimadores

insira una chave hexagonal (7 mm) no suporte do queimador (Figura 7)

• Desenosque o injector e substitua-o por um que seja adequado ao tipo de gás que vai ser utilizado (consulta aabela dos temas de gás.)

2.4. REGULAÇÃO DA ALTURA MINIMA DA CHAMA

DepoS de acender os queimadores, rode o botão de commando para a posicao correspondente ao minimum e remove o botao da placu (basta aplicar uma pressao ligeira).

Servindo-se de uma chave de fendas pouco, pode ajustar a posicao do parafuso da forma indicada na Figura 9.

Se rodar o parafuso para a direita está a reduzir o fluxo de gás, e se o rodar para a esquerda está a AUGmente-lo. Ajuste o parafuso esta forma até obter uma chama com uma alta aproximada de 3 a 4 mm e, em seguida, volta a montar o botão de commando.

Sempre que o gás disponible for o gás GPL (gás de garrafa), o parafuso de regulação da chama piloto tem de ser rodado (para a direita) até prender.

DepoS de ter regulado a placa para o tipo de gás que vai ser utilizado, substitua a placa de caracteristicas antigia, com os dados relativos ao gás para que a placa está preparada, pela placa adequada ao tipo de gás para que a placa foi regulada (esta placa é fornecida com a placa).

3. UTILIZACAO DA PLACA INSTRUÇOES PARA O UTILIZADOR

Esta placíasolepodserutilizadaparaofimparaquefoiconcebida,ousepa paraumautilizaçãodométrica,sendo qualquerotrouutilizaçãoconsideradaimpróprié,porconsequinte,perigosa.Ofabricantedeclinataequalquerresponsibilitad pordanodescorrentedesumautilizaçãoimprópriadaplacia.

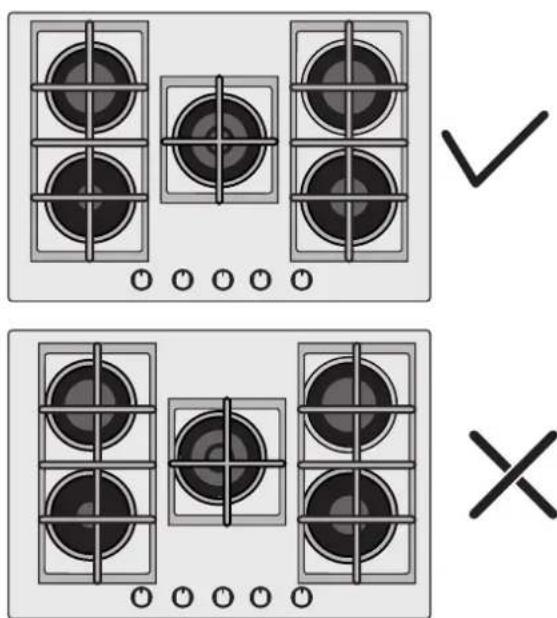

Antes de usar o queimador, assegurar que os contornos da greha se centram com o queimador como na figura abaixo.

Se estiver a usar grehas de ferro fundido; por baixo da greha é indicada a posicao. Assegurar que a greha exata é usada na posicao correta.

3.1.COMO UTILIZAR O QUEIMADOR DE GÁS

Antes de ligar a plac de gas, verifie se os queimadores e as tampas dos queimadores está colocadas corretamente na sua posicao.

Esta placá está equipada com ignião eletrónica para acender o queimador.

Para acender os queimadores:

° pressione e rode o botão para a esquerda no sentido do símbolo de chama maior e mantenha pressionado durante 5s antes da igniação.

O Sistema de igniação continua a gerar faíças quando o botão de controle estiver a ser pressionado

Aviso: Se não houver eletricidade no aparecido para acender o queimador, delve-se usar um fósforo ou um isqueiro da segunte forma:

cologue um fosofo ou um isqueiro aceso proximo do queimador e pressione e rode o botao para a esquerra no sentido do simbolo de chama maior e mantenha pressionado durante 5siculos da ignicao.

Aviso: Se após 5s o queimador não acender, deixe de operar o disposito o aguarde pelo menos 1 minuto antes de tentar acender ou quiaémador novoamente.

CONSELHOS GERAIS

Para asseguir os melhoros resultados possivelis,deer ter o cuidado de ajustar o tamanho dos recipientes deundo plano ao tamanho dos queimadores de gás,conforme pode ver naabela abaixo. Tabela A.

Table A

Tipo di queimador	Ø recipienthe (cm)	Energlia (kW)	G20/20 mbar (Metano)	G30/28-30 mbar (LPG)
AUX Auxiliar	10 - 18	1,00	95 l/h	73 g/h
SR Semi-rápido	12 - 22	1,75	167 l/h	127 g/h
R Rápido	16 - 26	2,70	257 l/h	196 g/h
DC 4 kW Mono	16 - 26	4,00	381 l/h	291 g/h
DC 4,2 kW Mono	16 - 26	4,20 NG 4,00 LPG	400 l/h	291 g/h
DC 4,5 kW Mono	16 - 26	4,50	429 l/h	327 g/h

Sempre que utiliser recipientes≦queimador de modo a que a chama nao saiaPEGlosdo recipiente. Nunca utilize recipientes com um fundo concave ou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão para a posicao de desligado e espere pelo menos 1 minuto antes de o voltar a tentar ligar.

Se, com o passar do tempo, as tomeiras do gás ficarem perras é necessário lubrificá-las.

Trata-se de uma operação que sou deve ser levada a cabo por um职业技能 devidamente qualificado.

4. MANUTENÇA O LIMPEZA

Antes de limpar a plac, certificque-se de que ela ja está fria. Desligue a ficha do cabo de alimentacao da tomada de rede ou, no caso de a placar estar directamente ligada a rede, corte a alimentacao de energia a plac..

Crianças sem supervisao nao devem nem limpar, nem manter este aparelho.

Nunca utilize abrasivos, detergentes corrosivos, produits de branqueamento ou acidos. Evite quaisquer produits acidos ou alcalinos (limao, sumo, vinagre, etc.) nas zonas esmaltadas, envernizadas ou de aço inoxidavel.

Quando limpa as zonas esmaltadas, envernizadas ou cromadas, utilize a saponaria quente ou um detergente não caustico. No aço inoxidavel, utilize a solucao de limpeza apropriad.

Os queimadores podem ser limpos com uma saponária. Para restuarar o seu brilho original, utilize um produit dométrico para aço inoxidável. DepoS de limpar, seque os queimadores e coloque-os de novo.

É importante que os queimadores sejam colocados correctamente.

Grelhas e queimadores cromados

As grehas e os queimadores cromados tem tendencia para escurecer com o passar do tempo. Isto é perfeitamente normal, inevitavel até, e não prejudica o bom funcionaamento da plac.

No entanto, se quiser proceder à substituição das grehas e dos queimadores esecurecidos, basta entrada em contacto com a)nossa assistência Tecnica, à qual poderá adquirir as peças sobressalentes em causa.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

Antes de solicitar a comparência de um técnico do Servico de Assistência Técnica, agradecemos que proceda as seguides verificações:

• certifique-se de que a ficha está devidamente inserida na tomada e de que o fusível tem a amperagem correcta e não disparou;
• de que o gás está a ser devidamente alimentado à vez.

Se não consiguiar detectar o problema:

desligue o aparelho, não o tente reparar, e entre em contacto com a Assistência Tecnica.

Este aparecido está classificado de acordo com a Diretiva Europeia 2012/19/UE relativa aos Residuos de Equipamentos Elétricos e Eletrónicos (REEE). Os REEE incluem substancias poluentes (que podem provocar acontecções negativas no meio ambiente) e componentes Basics (que podem ser reutilizados). É importante que os REEE sejam submetido a tratamentipecíficos, a fim de

remove e eliminar corretamente todos os poluentes e recuperar e reciclar todos os materiais.

Os@cidades individualmente podem desempenhar um papel importante no sentido de garantir que os REEa nao se tornam num problema ambiental; e essential seguir algumas regras bicas:

• Os REEE não devem ser tratados como lixo domestico.
• Os RREE deverao ser entrega nos pontos de recolha relevantes geridos pelo municipio ou por entreprises registadas. Em muitos paises, no caso de grande RREE, poderao existir serviços de recolha ao domicilio.
• quando compra um novoaporelho, o antigo pode ser devolvido ao comerciante que tera a obrigacao de o transporte gratuamente numa base de um-para-um, desde que o equipamento sera de tipo equivalente e tenha as mesmas funcaoes que o equipamento fornecido.

SALVARE RESPEITAR O MEIO AMBIENTE

Sempre que possivel, use a tampa para cobrir a panela. Regule a chama para não sobrepor o diametro da panela.

7. DECLARATION OF COMPLIANCE

O aparecido está em conformidade com a Diretiva Europeia 2009/142/CE (GAD) e desde 21/04/2018 com o regulamento relativo ao apareiros a gás 2016/426 (GAR).

Ao colocar o*simbolo Cene estudo declaramos, sob)nossa responsabilitad,e conformidade com todas as exigencias de segurarca europeia,para com a saude e os requisitos ambientais estabelecidos nalegisao em relaao a este produits.

Depois de ter Retirement o seu forno da embalagem, certificque se que ele não aparece qualquer tipo de danos. Se tiver qualquer duvida, não o utilizez e entre em contacto com um technician qualificado. Mantenha os materiais realizados na embalagem, como, por exemplo, sacos de plastico, poliestireno ou pregos, fora do alcance das crianças; estas materiais podem constituir fontes de perigo para as crianças.

Tabela 1

Chapa de Queimador	4 Gás - L1 - STD	4 Gás - L2 - 3 Gás	4 Gás - L3 - Big Rear	5 Gás - L4 - Central	5 Gás - L5 - 4+1
Queimador	AUX/SR/2R	SR/R/DC	AUX/SR/R/DC	AUX/SR/2R/DC	AUX/SR/2R/DC
Tipo	PVUH60MF	PVUH60MF	PVUH60MF	PVUH75MF	PVUH75MF
FFD	sì	sì	sì	sì	sì
AUX 1kW	1	1	1	1	1
SR 1,75 kW	2	-	1	1	2
R 2,7 kW	1	1	1	2	1
DC 4 kW Mono	-	-	1	-	-
DC 4,2 kW Mono	-	-	-	-	1
DC 4,5 kW Mono	-	1	-	1	-
Entrada Nominal de Calor	7,2kW	8,2kW	9,45kW	12,65kW	NG 11,4kW LPG 11,2kW
G20/20 mbar	686 l/h	781 l/h	900 l/h	1204 l/h	1085 l/h
G30/28-30 mbar	524 g/h	596 g/h	688 g/h	920 g/h	814 g/h
Classe de instalação	3	3	3	3	3
Tensão/frequência V/Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz
Potência absorvida	1	1	1	1	1
Isqueiro (ignião电解trica)	sì	sì	sì	sì	sì
Dimensoes do produits	595x505x42	595x505x42	595x505x42	745x505x42	745x505x42

Este aparelho foi exclusivamente concebido para uma utilização não profissional, ou seja, domêstica.
