NÁVOD NA OBSLUHU RVG6K3B1 ROSIERES

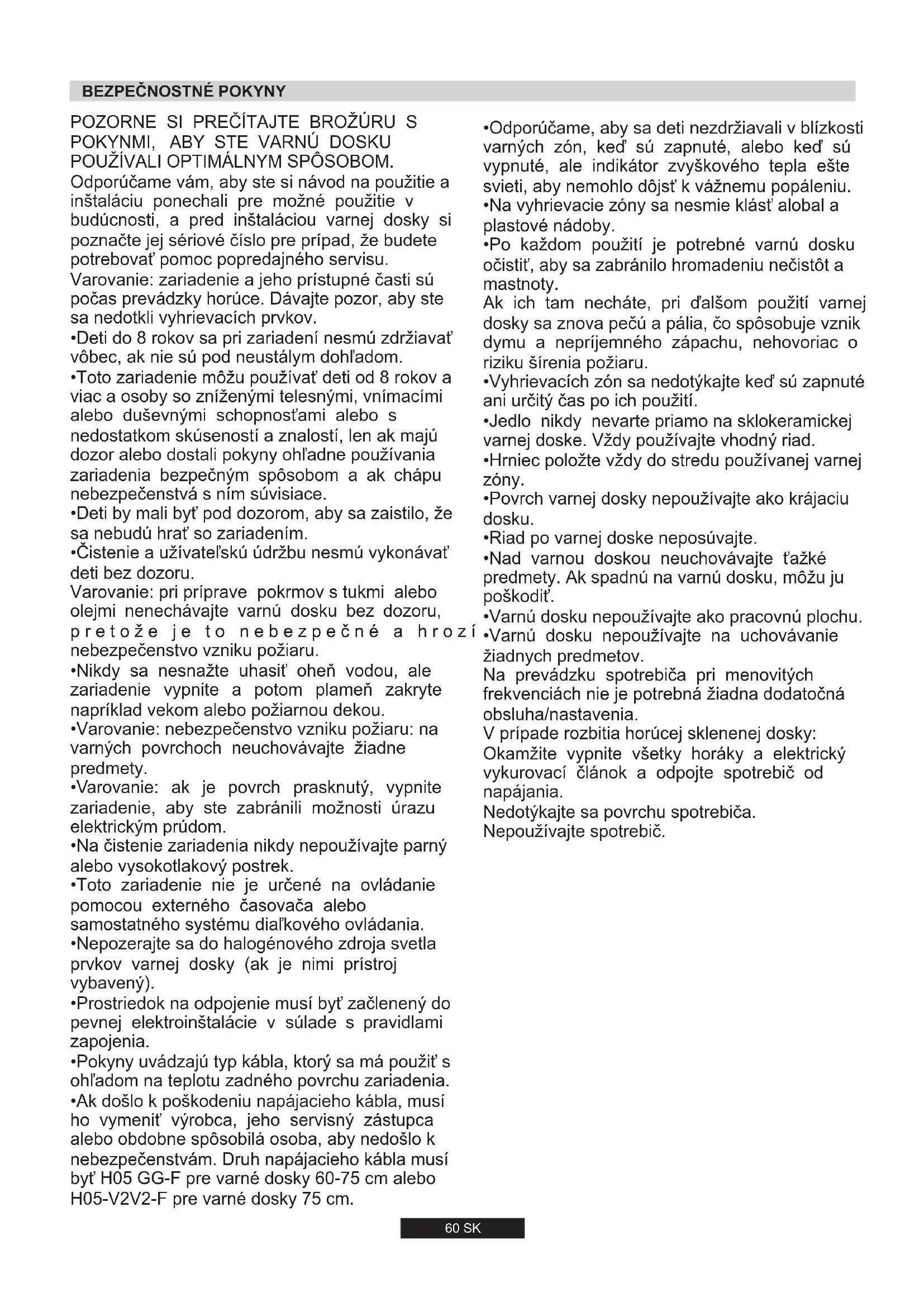

Nikdy sa nesnaze uhasit ohen vodou, ale zariadenie vypnite a potom plamen zakryte napriklad vekom alebo poziarnoudekou.
- Varovanie: nebezpečenstvo vzniku požiaru: na varnych povrchoch neuchovávajte Žiadne predmety.
- Varovanie: ak je povrch prasknuty, vypnite zariadenie, aby ste zabranili moznosti urazu elektrickym prudom.
- Na cistenie zariadenia nikdy nepoužívajte parny alebo vysokotlakový postrek.
Toto zariadenie nie je urcené na ovladanie pomocou externého casovača alebo samostatného systému dialkového ovladania.
Nepozerajte sa do halogenového zdroja svetla prvkov varnej dosky (ak je nimi pristroj vyavený).
- Prostriedok na odpojenie musi byt' zacleneny do pevnej elektroinstalacie v sulade's pravidlami zapojenia.
- Pokyny uvadzaju typ kábla, ktory sa má použit's ohladom na teplotu zadného povrchu zariadenia.
- Ak doslo k poskodeniu napajacieho kábla, musi ho vymenit' vyrobca, jeho servisny zastupca alebo obdobne sposobilá osoba, aby nedoslo k nebezpečenstvám. Druh napajacieho kábla musí byt' H05 GG-F pre varné dosky 60-75 cm alebo H05-V2V2-F pre varné dosky 75 cm.

• Odporucame, aby sa deti nezdrziavali v blizkosti varnych zon, ked su zapnute, alebo ked su vypnute, ale indicator zvyskoveho tepla este svieti, aby nemohlo dojst'k vaznemu popaleniu.
• Na vyhrievacie zony sa nesmie klast' albal a plastové nádoby.
• Po každom použiti je potrebné varnu dosku očistit, aby sa zabránilo hromadeniu nečistôt a mastnoty.

Ak ich tam necháte, pri dalsom použiti varnej dosky sa znova peču a pália, co spôsobuje vznik dymu a neprijemného zapachu, nehovorian o riziku širenia požiaru.

-Vyhrievacich zon sa nedotykajte ked su zapnute ani urciti cas po ich pouziti.

Jedlo nikdy nevarte priamo na sklokeramickej varnej doske. Vždy použivajte vchodný riad.

• Hrniec položte vždy do strodu používanej varnej zony.

• Povrch varnej dosky nepoužívajte ako krájaciu dosku.

• Riad po varnej doske neposúvajte.

• Varnu dosku nepoužívajte ako pracovnú plochu.
• Varnu dosku nepoužívajte na uchovávanie ziadnych predmetov.

Na prevadzku spotrebica pri menovitych frekvenciach nie je potrebna ziadna dodatochna obsluha/nastavenia.

V pripade Rozbitia horucej sklenenej dosky:

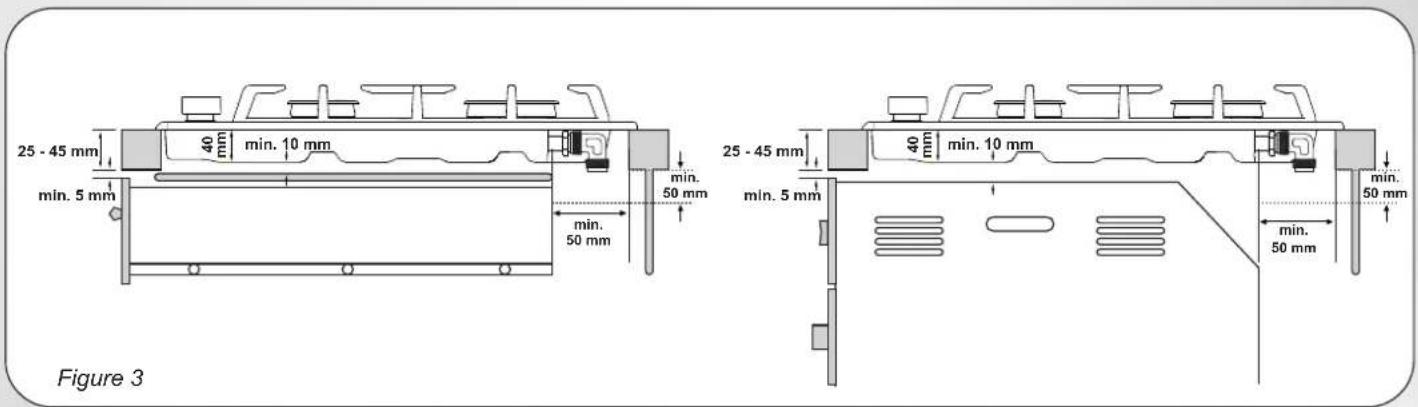

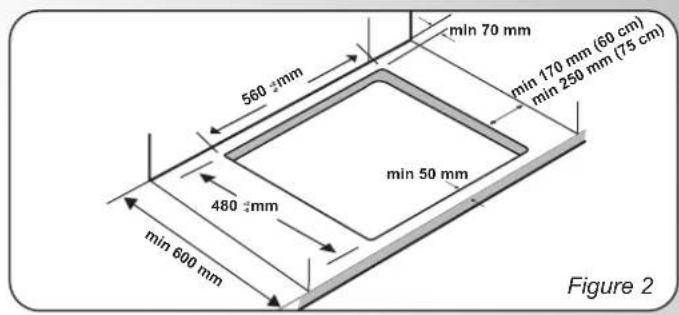

Varná doska sa dá nainstalovat do každej pracovnej dosky, ktorá odoláva teplu po teplotu 100 °C a má hrúbku 25 – 45 mm. Rozmery vyrezu, ktorý treba vyrezat do pracovnej dosky su na obrázku 2.

Ak je varna doska upevnena na niektoraj strane vedfa kuchynskej skrinky, vzdialenost medzi varnou dorskou a skrinkou musi byt' aspon 17 cm (60 cm) alebo 25 cm (75 cm) (pozri obrazok 2); zatial co vzdialenost medzi varnou dorskou a zadnou stenou musi byt' aspon 7cm.

Vzdialenost medzi varnou doskou a inou jaknotkou alebo spotrebicom na nou (napr. odsavoac pár) nesmie byt menej ako 70 cm (obrazok 4).

Pokial' je medzi zabadovanou varnou doskou a skrinkou pod nou pristupny priestor, vlozte pod varnu dosku platnu z izolačného materialu (z dreva alebo z podobného materialu) (obrazok 2).

Kovové predmety v zasuvke mozu v dosledku recirkulácie vzduchu dosiahnut vysokte teploty. Preto sa odporúca použivat medzifahly drevený panel.

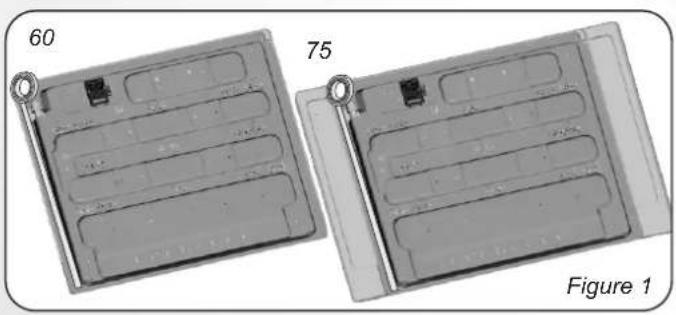

Dóležité - Ilustrácia na obrázku 1 zobrazuju spôsob aplíkácie tesniaceho pripravku.

Varna doska je upevneni dodanymi upevnovacimi svorkami, ktoré sa montuju do otvorov na základni Jednotky.

Pri upevnovani 60 cm alebo 75 cm varnej dosky nad ruru, musi byr rura vybavena chladenim s ventilatorom.

1.2.VHODNÉUMIESTNENIE

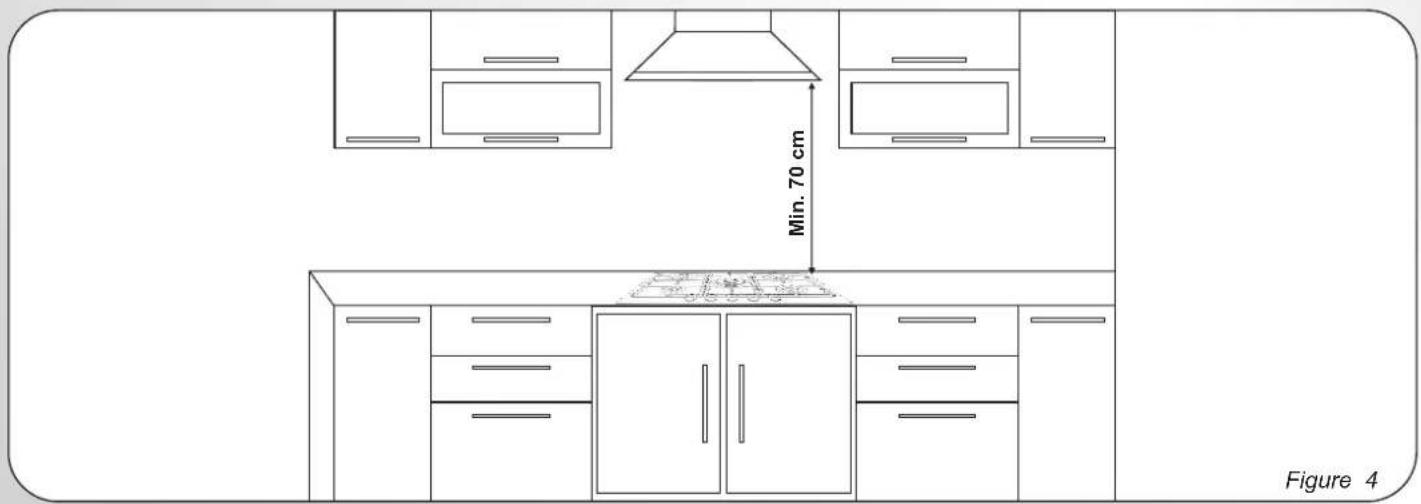

Tento spotrebic sa musi nainstalovat v sulade s platnymi predpismi a smie sa pouzivat iba na dobre vetranom mieste. Pred instalaciou alebo pouzivanim tohto spotrebica si pozorne precitaje tieto Pokyny. Plynom napajan vary spotrebic produktu v mieste instalacie teplo a vlhkost. Preto by ste mali zaistit spravne vetranie tak, ze nechate otvorené vsetky prirodzene vetracie otvory alebo instalaciou odsavača pár. Intenzívine a predlzené použivanie spotrebica si moze vyžadovat mimoriadne vetranie, ako napriklad otvorenie okien alebo zvyşenie rychlosti elektrického ventilatóra, pokial mate ventilator alebo odsávačk disposićij.

Ak sa odsávač pár nedá nainstalovat,treba upevniţ na vonkajšiu stenu alebo okno elektricky ventilátor, ktorý zaisti zhodné vetranie.

Elektricky ventilator musi byt' schopny zaistit' ymenu vzduchu v kuchyni každú hodinu 3 - 5-krát. Pracovnik vykonávajuci instaláci musi dodržiavat prislušnévnutrostatne normy.

2. ELEKTRICKÉ ZAPOJENIE (LEN PRE SPOJENE KRÁLOVSTVO)

Varovanie - spotrebic musi byt' uzemneny.

Toto zariadenie je urcené len na použivanie v domácnosti. Zapojenie do elektrickej siete musi urobit' kvalifikovany elektrikár, ktorý zaistí,Že budu dodržané vsetky platné predpisy.

Spotrebič sa smie pripjit iba vo vhodnom pristupovom mieste, 3- kolíková 13 amp zástrčka/zasuvka nie je vhodná. Musi sa použit dvojpołový spinač a obvod musi mat vhodnu ochranu poistkou. Dalsie detaily o poziadavkach na elektrické napajanie jegnotlivych vyrobkov najdete v nadvode na použitie a na vyrobnom stitku spotrebiča. V pripadze zabudovania vyrobku by ste mohli potrebovat dlhší kabel ak o je dodany, pričom musite použit vhodný typ odolný teplu.

Elektrické kable spotrebiča treba zapojit' k elektrickej sieti nasledujucim sposobom:

PRIPOJTE KU KONCOVKE SUZEMNENIM

Zeleno-Zlty vodic Uzemnenie

Hnedy vodič Vodič pod napatim

miestach zvodov, pretoze by sa mohli vyskytnut „problémy s prerušením obvodov". Znovu vám pripomíname,Že spotrebič musi byt správné uzemnený, vyrobca odmieta každu zodpovednost v pripadesnesprávného elektrického zapojenia spotrebiča.

2.1. ELEKTRICKÉ ZAPOJENIE

Skontrolujte udaje na vyrobnom stitku, ktory sa nachadza na vonkajsej strane Jednotky, aby sa zaistilo, ze napajacie a vstrupné napatie je vchodné pre spotrebic.

Pred zapojenim skontrolujte system uzemrenia.

Podla platnych predpisov musi byt spotrebič uzemrený. Ak tento predpis nie je splinny, vyroba nebude zodpovedat' za ziadny osobný uraz ani škodu na majetku. Ak zástrčka ste ne ji nainstalovaná, nainstalujte zástrčku vchodné pre zaťazenie uvedené na vyrobnom stifiku. Vodič uzemrenia má Žlto-zelenú farbu. Zástrčka musi byt vždy pristupná.

Ked je varna doska pripojená priamo k elektrickej sieti, musite nainstalovat stykac, ktory preruši elektrický obvod.

Ak je elektricky napajaci kabel poskodeny, musi ho vymenit kvalifikovany technik, aby sa predislo potenciánlenu riziku.

Vodic uzemmenia (zeleno-žtej farby) musi byt aspon o 10 mm dlhsi ako vodicie pod napatim a neutralny vodic.

Prierez pouziteho vodiča musí byt'vhodný vzh'adom na príkon varnej dosky.

Skontrolujte vyrobny stitok, kde najdetede detaily o elektricom napajan a uistite sa, ze elektricky napajaci kabel musi byt typu 3× 0,75mm^2 H05 GG-F pre varne dosky 60-75 cm alebo H05-V2V2-F pre varne dosky 75 cm.

Ak spotrebic nie je vybaveny elektrickym napajacim kablom a zastrckou alebo inym zariadenim na odpojenie od elektrickej napajacej siete s oddefovacim kontaktom vsetkych polov, ktoré poskytuju upné odpojenie v podmienkach prepatia kategorie lI, pouny musia uvadzat, v elektrickom okruhu musia byt'nainstalované zariadenia na odpojenie v sulade s elektrickymi normami o zapajani spotrebicov.

2.2.PLYNOVÁ PRÍPOJKA

TietoPokyny su pre kvalifikovaného pracovnika, pričom sa musi doržat' prislušné platné vnúrostátne normy.

(lba pre Spojené krǎlovstvo: podla platních predpisov musi plynovú pripojku\uvedenie spotrebica do prevadzky musi vykonat' plynárenský technik podla platních noriem)

Vsetky prace sa musia urobit, kym je odpojené elektrické napajanie.

Na stitiku s technickymi udajmi na varnej doske je uvedeny typ plynu, pre ktory je varna doska urcená. Zapojenie k Rozvodu plynu alebo k plynovej tlakovej nádobe sa smie urobit' až po skontrolovani, ā je varna doska nastavena pre typ plynu, ktory sa bude privádzat'. Ak nie je varna doska správné nastavena, pozrite si poukyn v nasledujúcich odsekoch s navodom na zmenu nastavenia plynu.

V priade skvapalneného plynu (tlaková fiaša) použite reguláry tlaku splnajúce požiadaky vnutrostátnych noriem.

Používajte iba rúrky, podložky a tesniace podložky, ktoré splnajú poziadavky príslušnych platnych vnúrostátnych noriem.

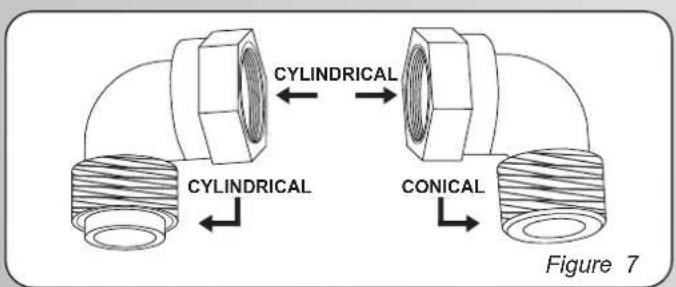

Pre niedtoré modely sa dodáva kónická spojka urcená na instaláciu v krajinach, kde je tento typ spojky povinný; na obrázku 8 je oznácené, ako rozoznat'rozne druhy spojok (CY = cylindrická, CO = kónická). V kazdom pripadte treba cylindrickú CAST' spojky pripojit k varnej doske. Pri zapojeni varnej dosky k privodu plynu použitím ohybnych hadichiek sa uistite, ze maximána dlžka hadický nepresiahne 2 metre.

Ohybnu hadiicku treba upevni't tak, aby sa nedostala do kontaktu s pohyblivymi dielmi kuchynskej linky (napr. so zasuvkou) a neprechadzala cz ziadny priestor, kde sa moze stlait/zalomit' alebo inac poškodit'.

Aby ste prediši každému potenciánlemu poškodeniu varnej dosky, nainstalujte varnu dosku dodržanim nasledujúceho postupu (obrazok 6):

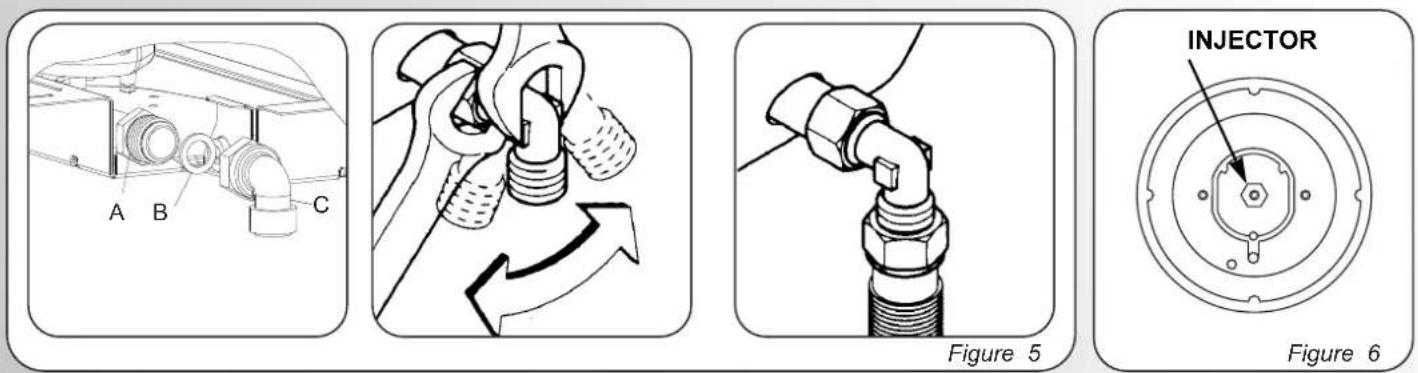

1) Podla ilustracie dostavte diely v nasledujucom postupe:

2) Utiahnite spoje skrutkovačom, pričom nezabudnite ohnút hadický do správnéj polohy.

3) Pripevnite spoj C k rozvodu plynu pevnou medenou rurkou alebo ohybnou rurkou z nehrdzevejucej ocele.

DOLEZITE: vykonajte konecnu kontrlu, cna hadickach nedochadza k unikom, pouzite mydlovv vodu. NIKDY NEPOUZIVAJTE PLAMEN. Okrem toho sa uistite, ze ohybná hadicka nepride do kontaktu s pohyblivymi dielmi skrinky (napr. zasuvkou) a ze nie je v polohe, v ktorej by sa mohla poškodit'.

Varovanie: Pokial by ste v blizkosti varnej dosky zacitili pach plynu, vypnite spotrebič, privod plynu a zavolajte servis. Üniky nekontrolujte otvoreným plameñom.

2.3. PRISPOSOBENIE VARNEJ DOSKY PRE ROZNE DRUHY PLYNU

• odstrante mriežky a horaky
• vsunte šesthranný skrutkovač (7 mm) do držiaka horáka (obrázok 7)
• Odkrutkujte vstrekovač a vyměne ho za iný, vhodné pre používaný plyn (pozrite si tabulku typov plynu)

2.4. REGULÁCIA MINIMÁLNEHO PLAMENA

Po zapaleni horakov otocte ovladac na minimale nastavenie a potom vyberte gombik (da sa jegnudocho vybrat miernym zatacenim).

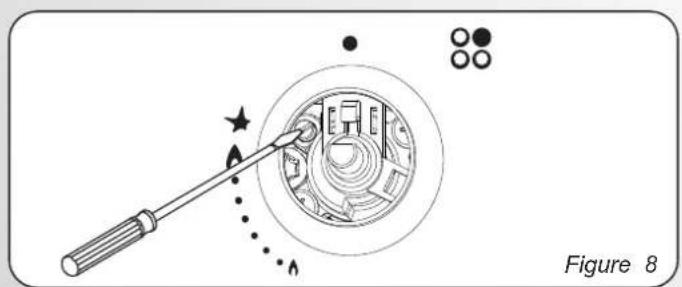

Použitim malého skrutkovača typu «Terminal» možete nastavit regulačné skrutku ako na obrázku 9. Otočenim skrutky v smere hodinovych ruciciek sa prietok plynu znižuje, otočením proti smeru hodinovych ruciciek sa prietok zvyšujé - Použitim tohto nastavenia sa dosiahne plamen s vyskou prblžne 3 až 4 mm a potom vrătté ovladaci gombík na miesto.

Pokial mate k dispozici LPG, skrutku na nastavenie minimalneho plama n musite otoit (v smere hodinovych ruciciek) do maximalej polohy.

Ked ste urobili nové nestavenie plynu, vymente stary vyrobný stitok na spotrebici za nový (dodany's varnou doskou), vchodny pre typ plynu, na ktorý ste nestavili varnu dosku.

3. POUZITIE VARNEJ DOSKY - POKNY PREPOUZIVATELA

Tento spotrebić sa smie použivat iba na urçene účely, na pripravu jedál v domacnosti. Akékol'vek iné použitie sa bude použivat za nesprávné a preto nebezpećné. Vyrobca nepreberá ziadnu zodpovednost' za škody a straty spösobené nasprávnym použitim. Pred použitim horáka sa uistite, ze obvod mriežky vycentruje horák podfa obrázka nizsie.

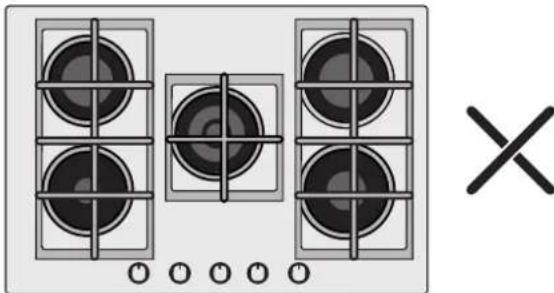

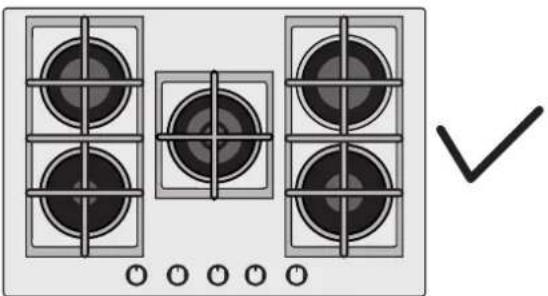

Ak používate liatinové mriežky; pod mriežkou je uvedená jej poloha.
Uistite sa, ze presná mriežka je používa správnéj polohe.

3.1. POUZITIE PLYNOVEHO HORAKA

Pred zapnutim varnej dosky sa uistite, ze horaky a viecka horakov su umiestnene spravne na mieste.

Táto varna doska je vybavenélektronickym zapafovanim na zapálenie horáka.

Pri zapaleni horakov postupujte nasledovne:

zatae a otoe gombik proti smeru hodinovych ruciek k vacsiemusymbola plama a po zapalen ho drzte stlaeny 5 s.

° priložte zapalenu zápalku alebo zapalovač blízko horáka

zatae a otoe gombik proti smeru hodinovych ruciek k vacsiemu symbolo plamaa a po zapalen ho drzte stlaeny 5 s.

Varovanie: Ak sa horak po 5 sekundach nezapali, v kaźdom pripadé prestaţe použivat zariadenie a pred d'alşim pokusom o zapálenie počkajte aspon 1 minútu.

VSEOBECNE ODPORUCANIA

S ciefom dosiahnutia c najlepsich vysledkov pouzivajte varne nadoby s plochym dnom. Velkost plochy by mala zodpovedat plynovemu horaku podla nasledujucich udajov. Tabulka A.

Typ horáka	Ø panvice/ hrnca (cm)	Moc (kW)	G20/20 mbar (metán)	G30/28-30 mbar (LPG)
AUX Pomocný	10 - 18	1,00	95 l/h	73 g/h
SR Stredne rychly	12 - 22	1,75	167 l/h	127 g/h
R Rychly	16 - 26	2,70	257 l/h	196 g/h
DC 4 kW Mono	16 - 26	4,00	381 l/h	291 g/h
DC 4,2 kW Mono	16 - 26	4,20 NG 4,00 LPG	400 l/h	291 g/h
DC 4,5 kW Mono	16 - 26	4,50	429 l/h	327 g/h

Tabulka A

Pri mensich nadobach treba plynovy horak nastavit' tak, aby plamen nepresahoval czdno nadoby. Nemali by ste pouzivat nadoby s konkavynymi ani konvexnymi dnami.

Spezialny odpojiteIny drziak, dodavanys niekol'kymi modelmi musite pouzit'iba na pomocnom horaku.

VAROVANIE: Ak plamen náhodne zhasne, otočte gombík do vypnutej polohy a nepokúsajte sa horák znovu zapálit skör ak o 1 minútu.

Pokial sa bude gombik po rokoch otacat'tazsie, budete ho musiet namazat'.

Takyto ukon smie vykonávat' iba kvalifikovany servisny technik.

Cistenie a beznú udrzbu nesmú vykonávat deti bez dozoru.

Pri Čistení smaltoványch, lakovaný ché alebo chromoványch Častí používajte teplú vodu so saponátom alebo jemný Čistiaci pripravok. Na povrchoh z nehrdžavejúcej ocele používajte vchodný Čistiaci roztok.

Horaky sa mozu cistit vodou so saponatom. Ak chcete obnovit ich povodny lesk, pouzivajte cistiance pripravy urcené na cistenie antikora v domacosti. Po cisteni horaky osuste a znovu nasadte.

Je doležite, aby ste horaky nasadili znovu správné na miesto.
Chromované mriežky a horaky

Chromované mriežky a horaky maju pri použivani tendenciu menit farbu. Funkcnost' varnej dosky sa tym neovplyvní.

Predtym, ako zavolate servisného technika, skontrolujte nasledujúce:

• OEEZ sa nesmie nakladat' akos domovym odpadom;

• OEEZ sa musia odvazat do vyhradenych zbernych oblasti spravovanych mestskou radou alebo registrovanou spolochnostou.

V mnohych krajinach mozu byt' k dispozicii pre velké OEEZ strediská zberu domoveho odpadu. Ked si kupite novy spotrebič, stary spotrebič sa moze vrati' dodávatešovi, ktorý ho musi prijat bezplatne ako jegnorazovú zălezitost, pokial je spotrebič ekvivalentného typu a ma rovnaké funkcie ako zakúpený spotrebič.

ULOZENIE A RESPEKTOVANIE ZIVOTNEHO PROSTREDA

Ak je to mozné,Pokrievku zakryte vekom. Plamen sa regulje tak, aby neprekryval priemer panvice.

Označením značkou na tomto vyrobku potvrdžujeme zhodu so vsetkymi prislušnymi europskymi, zdravotnými a environmentálnymi požiadvakami, ktoré sa v právnych predpisoch vztahuju na tento vyrobok.

Tabulka 1

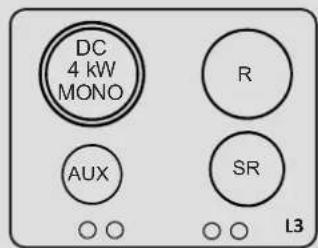

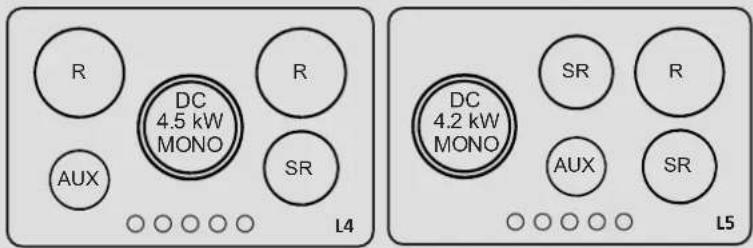

Usporiadanie horákov	4 Plyn - L1 - STD	4 Plyn - L2 - 3 Plyn	4 Plyn - L3 - Big Rear	5 Plyn - L4 - Central	5 Plyn - L5 - 4+1
Horák	AUX/SR/2R	SR/R/DC	AUX/SR/R/DC	AUX/SR/2R/DC	AUX/SR/2R/DC
Typ	PVUH60MF	PVUH60MF	PVUH60MF	PVUH75MF	PVUH75MF
FFD	ANO	ANO	ANO	ANO	ANO
AUX 1kW	1	1	1	1	1
SR 1,75 kW	2	-	1	1	2
R 2,7 kW	1	1	1	2	1
DC 4 kW Mono	-	-	1	-	-
DC 4,2 kW Mono	-	-	-	-	1
DC 4,5 kW Mono	-	1	-	1	-
Nominálny tepelný príkon	7,2kW	8,2kW	9,45kW	12,65kW	NG 11,4kW LPG 11,2kW
G20/20 mbar	686 l/h	781 l/h	900 l/h	1204 l/h	1085 l/h
G30/28-30 mbar	524 g/h	596 g/h	688 g/h	920 g/h	814 g/h
Trieda inštalácie	3	3	3	3	3
Napătie (V)/frekvencia (Hz)	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz
Elektrický vykon	1	1	1	1	1
Elektrický zapálenie	ANO	ANO	ANO	ANO	ANO
Rozmery vyrobku	595x505x42	595x505x42	595x505x42	745x505x42	745x505x42

Tento spotrebič bol navrhnutý na prípravu{jedál iba v domácnosti, nie v komerčnom prostredí.

HOBS GAS TYPE

	Gas Type		G20 G20 G25.1 G25.3 G30/G31 G30/G31 G30/G31
	Gas Pressure		20 mbar 25 mbar 25 mbar 28-30 mbar 37 mbar 50 mbar
Burners Max(kW) Min (kW)			Injector NG Injector NG InjectorNG Injector NG Injector LPG InjectorLPG Injector LPG
			Max - Min Max - Min Max - Min Max - Min Max - Min Max - Min
AUX	1	0,3	72X(1kW-0.3kW)	70X(1kW-0.3kW)	74F1(1kW-0.3kW)	72F1(1kW-0.3kW)	50(73g/h-22g/h)	46(73g/h-25g/h)	46H2(73g/h-29g/h)
SR	1,75 0,5		97Z(1.75kW-0.5kW)	91Z(1.75kW-0.5kW)	98Y(1.75kW-0.5kW)	102F3(1.75kW-0.5kW)	65(127g/h-36g/h)	61(127g/h-40g/h)	58M(127g/h-44g/h)
R	2,7	0,8	112Y(2.7kW-0.8kW)	110F3(2.7kW-0.8kW)	120F2(2.7kW-0.8kW)	115F2(2.7kW-0.8kW)	83(196g/h-58g/h)	78(196g/h-62g/h)	73S(196g/h-69g/h)
DC 4 kW MONO	4	1,8	151H3(4kW-1.8kW)	145H3(4kW-1.8kW)	150F3(4kW-1.8kW)	146F3(4kW-1.8kW)	100(286g/h-131g/h)	94(286g/h-138g/h)	78 F4(286g/h-145g/h)
DC 4,2 kW MONO	NG 4,2 - LPG 4	2,3	153H3(4,2kW-2.3kW)	148H3(4,2kW-2.3kW)	154F3(4,2kW-2.3kW)	148F3(4,2kW-2.3kW)	100(286g/h-167g/h)	94(286g/h-175g/h)	78 F4(286g/h-189g/h)
DC 4,5 kW MONO	4,5	2,3	155H3(4,5kW-2.3kW)	150H3(4,5kW-2.3kW)	157F3(4,5kW-2.3kW)	150F3(4,5kW-2.3kW)	107(327g/h-167g/h)	100(327g/h-175g/h)	95 - 6(327g/h-189g/h)

Gas Categories	I12E+3+	I12H3+	I12H3B/P
	G20/G25 20/25mbar 2E+	G20 20mbar 2H	G20 20mbar 2H
	G30/G31 28-30/37mbar 3+	G30/G31 28-30/37mbar 3+	G30/G31 30/30mbar 3B/P
Countries	BE,FR	CY,CZ,GB,GR,IE,IT,PT,SI,ES,TR,CH	BG,HR,DK,EE,FI,LV,LT,NO,RO,SK,SE,CZ,SI,TR

Gas Categories	II2H3B/P	II2EK3B/P	II2HS3B/P	II2E3B/P	II2E3B/P
	G20 20mbar 2H	G20 20mbar 2E	G20 20mbar 2H	G20 20mbar 2E	G20 20mbar 2E
	G30/G31 50/50mbar 3B	G25.3 25mbar 2K	G25.1 25mbar 2S	G30/G31 37/37mbar 3B	G30/G31 50/50mbar 3B/P
		G30/G31 30/30mbar 3B/P	G30/G31 30/30mbar 3B/P
Countries	AT,CH	NL	HU	PL	DE
