| Termék típusa | Beépíthető gázfőzőlap |
| Márka | Rosieres |
| Modell | RVG6K3B1 |
| Méretek (Sz x Mé x Ma) | 595 x 505 x 42 mm |
| Elektromos táplálás | 220-240 V / 50-60 Hz |
| Gáz típusa | Földgáz (G20/20 mbar) vagy bután/propán (G30/28-30 mbar) |
| Főzőhelyek száma | 4 |
| Segédégő (AUX) | 1 kW |
| Félgyors égők (SR) x2 | 1,75 kW egyenként |
| Gyorségő (R) | 2,7 kW |
| Teljes névleges teljesítmény (gáz) | 7,2 kW |
| Gyújtás | Beépített elektronikus |
| Biztonság | Hőelem (FFD) minden égőn, edzett üveg |
| Felület anyaga | Vitrokerámia |
| Rácsok | Krózott |
| Beépítési osztály | 3 (beépíthető) |
| Megfelelőség | Gázirányelv 2009/142/EK és 2016/426 rendelet (GAR) |
| Ajánlott tisztítás | Szappanos víz vagy nem maró hatású tisztítószer; kerülje a súrolószereket |
| Alkatrészek elérhetők | Befecskendezők, tömítések, égők, fedők (vevőszolgálaton keresztül) |
| Gyártás országa | Nincs meghatározva |
Gyakran ismételt kérdések - RVG6K3B1 ROSIERES
Felhasználói kérdések a következőről RVG6K3B1 ROSIERES
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Tűzhely PDF formátumban ingyenesen! Találja meg kézikönyvét RVG6K3B1 - ROSIERES és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. RVG6K3B1 márka ROSIERES.
HASZNÁLATI ÚTMUTATÓ RVG6K3B1 ROSIERES
PLITE
KOOKPLAATS
VARNÉ DOSKY
Ajánlatos megtartani az útmutatót a beszereléshez és a későbbi hivatkozások céljából, valamint a főzőlap beszerelését megelőzően jegyezze fel annak sorozatszámát, hogy szükség esetén fel tudja venni a kapcsolatot az értékesítés utáni szolgáltatással.
FIGYELMEZTETÉS: a készülék és annak hozzáférhető részei használat közben felforrósodnak. Ne érintse meg a fűtőelemeket. 8 éven aluli gyermekek csak folyamatos felnőtt felügyelet mellett tartózkodhatnak a készülék közelében.
FIGYELMEZTETÉS: Csak olyan főzőlap védőrácsot használjon, amelyet a készülék gyártója készített, illetve javasol a készülék használati utasításában, vagy ami a készülékkel egybe van építve. A nem megfelelő védőrácsok használata balesetet okozhat.
FIGYELMEZTETÉS: a főzőlapon őrizetlenül hagyott zsír vagy olaj veszélyes lehet, és tüzet okozhat. Tűz esetén SOHA ne próbálja azt vízzel oltani. Kapcsolja ki a készüléket, majd pl. egy edényfedővel vagy tűzálló takaróval fojtsa el a tüzet.
FIGYELMEZTETÉS: tűzveszély: ne tároljon semmilyen tárgyat a főzőlap felületén.
FIGYELMEZTETÉS: ha a főzőlap felülete megrepedt, az áramütés elkerülése érdekében kapcsolja ki a készüléket.
A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzékszervi és mentális képességekkel rendelkező, illetve kellő tapasztalattal nem rendelkező személyek csak felügyelet mellett, illetve akkor használhatják, ha már rendelkeznek a készülék biztonságos használatára és a kockázatokra vonatkozó tudással. Felügyelje a gyermekeket, hogy azok ne játsszanak a készülékkel. A tisztítást és a karbantartást gyermekek nem végezhetik felügyelet nélkül.
VIGYÁZAT: főzés során ne hagyja felügyelet nélkül a készüléket. A rövid ideig tartó főzési folyamatokat folyamatosan felügyelni kell.
A súlyos égési sérülések kockázatának megelőzése érdekében erősen ajánlott távol tartani a gyermekeket a főzőzónától azok működése alatt, vagy kikapcsolt állapotukban, amíg a maradékhő jelzés bekapcsolt állapotban van.
A készülék nem használható külső időzítővel vagy távirányító rendszerrel.
Ne nézzen bele a főzőlap halogén lámpáiba, amennyiben van ilyen.
A tápkábelre olyan dugaszt kell felszerelni, amely képes elviselni az adattáblán feltüntetett feszültséget, áramerősséget és terhelést, valamint földelt. Az aljzatnak alkalmasnak kell lennie az adattáblán feltüntetett terhelés elviselésére, és bekötött földelővezetékkel kell rendelkeznie. A védőföldelés vezetéke sárga-zöld színű. A bekötési műveletet csak szakember végezheti el. Ha a készülék dugasza nem illik a táp hálózati aljzatba, akkor a dugaszt képzett villanyszerelővel kell kicseréltetni a megfelelő típusúra. Mind a dugasznak, mind az aljzatnak meg kell felelnie az adott országban érvényes telepítési előírásoknak.
A táp hálózathoz történő csatlakoztatás elvégezhető egy olyan kétpólusú megszakító beiktatásával a készülék és az áramforrás közé, amely elbírja a maximális csatlakoztatott terhelést és megfelel a hatályos jogszabályoknak.
A sárga-zöld földelőkábelt a megszakítónak nem szabad megszakítania. A csatlakoztatáshoz használt aljzatnak vagy kétpólusú megszakítónak a készülék telepítésekor könnyen hozzáférhető helyen kell lennie.
A tápellátás megszakíthatóságáról úgy kell gondoskodni, hogy vagy a dugaszolóalzatot hozzáférhető helyen van, vagy a fix vezetékezésbe a villanyszerelési szabályok betartásával be kell kötni egy kapcsolót.
Ha a tápkábel megsérül, a kockázatok elkerülése végett a gyártó által megadott márkaszerviznek vagy megfelelően képzett szakembernek kell gondoskodnia a cseréjéről. A védőföldelés (sárga-zöld) vezetékének 10 mm-nél hosszabbnak kell lennie a sorkapocs oldalán. A vezetékek keresztmetszete meg kell feleljen a főzőlap által felvett teljesítménynek (lásd az adattáblát). H05 GG-F 60-75 cm-es főzőlapokhoz vagy H05-V2V2-F 75 cm-es főzőlapokhoz típusú tápkábelt kell használni.
Ne tegyen fémből készült tárgyakat, például kést, villát, kanalat vagy fedőt a főzőlapra. Ezek felmelegedhetnek.
Alumíniumfóliát és műanyag edényeket tilos a főzési zónákra helyezni.
Használat után tisztítsa meg a főzőlapot a kosz és a zsír felgyülemlésének megelőzése érdekében. Ellenkező esetben a főzőlap ismételt használatakor ezek füstöt és nemkívánatos szagokat hozhatnak létre, továbbá fennáll a veszély, hogy elősegítik egy esetleges tűz terjedését.
Ne tisztítsa a készüléket gőzzel vagy magas nyomású spray-vel.
Üzemelés közben, vagy azt követően ne érintse meg a főzőzónákat.
Ne főzzön ételeket közvetlenül az üvegkerámia főzőlapon.
Minden esetben használjon megfelelő főzőedényeket.
Minden esetben a főzésre használt egység közepére helyezze az edényeket. Ne tegyen semmit a vezérlőpaneleire.
Ne használja a főzőlapot munkafelületként.
Ne használja a felületet vágódeszkaként.
Ne tároljon nehéz tárgyakat a főzőlap felett.
Megkárosíthatják a főzőlapot, ha ráesnek.
Ne tároljon semmit a főzőlapon.
Ne húzza keresztül a főzőedényeket a főzőlapon.
A készülék névleges frekvencián történő működtetéséhez nincs szükség további műveletre/beállításra.
Az üveg főzőlap eltörése esetén:
Azonnal kapcsolja le az összes égőfejet és elektromos fűtőelemet, majd válassza le a készüléket az áramellátásról.
Ne érintse meg a készülék felületét.
Ne használja a készüléket.
1. UTASÍTÁSOK A TELEPÍTŐ SZÁMÁRA
A háztartási készülékek telepítése bonyolult művelet lehet, amelynek helytelen elvégzése komolyan veszélyeztetheti a fogyasztók biztonságát. Ezért fontos, hogy ezt a feladatot szakképzett személy vállalja, aki a munkát a hatályos műszaki előírásoknak megfelelően végzi. Ha ezt a tanácsot figyelmen kívül hagyják és a telepítést szakképzetlen személy végzi, a gyártó semmilyen felelősséget sem vállal a termék műszaki meghibásodásáért, függetlenül attól, hogy az okoz-e anyagi károkat vagy személyi sérüléseket.
1.1. BEÉPÍTÉS
A tűzhelylap olyan munkalapra helyezhető, amelynek hőálló képessége 100°C, vastagsága pedig 25-45 mm. A munkalapból kivágandó betét méretei a 2. ábrán láthatók.
Ha szabad tér van a beépített tűzhelylap és az alatta lévő üreg között, akkor szigetelőanyagból (fából vagy hasonló anyagból) készült válaszfalat kell beilleszteni (2. ábra).
Ha a tűzhelylapot mindkét oldalon szekrény mellé helyezzük, akkor a tűzhelylap és a szekrény közötti távolságnak legalább 17 cm-nek (60 cm) vagy 25 cm-nek (75 cm) (lásd a 2. ábrát), míg a tűzhelylap és a hátsó fal közötti távolságnak legalább 70 mm-nek kell lennie.
A tűzhelylap és más, fölötte lévő egységek vagy készülékek (például szagelszívó) közötti távolságnak legalább 70 cm-nek kell lennie (4. ábra).
A keringő levegő miatt a fiókban lévő fémtárgyak hőmérséklete magasra megemelkedhet. Ezért javasolt egy köztes fapanel használata.
Fontos! Az 1. ábra a tömítőanyag elhelyezésének módját mutatja be.
A tűzhelylapot a mellékelt rögzítőkapcsokkal kell rögzíteni az egység aljában lévő furatok felhasználásával.
Ha a 60 cm-es vagy 75 cm-es tűzhelylapot beépített sütő fölé helyezi, akkor a sütőnek ventilátoros hűtésűnek kell lennie.
1.2. ALKALMAS HELYSZÍN
A készüléket az érvényes szabályoknak megfelelően kell telepíteni, és csak jól szellőztetett helyiségekben szabad használni. A készülék telepítése vagy használata előtt olvassa el az utasításokat.
A gáztűzhely hőt és nedvességet hoz létre a telepítés helyszínén. Ezért megfelelő szellőztetést kell biztosítani a természetes szellőzőcsatornák nyitva tartásával vagy kivezető csővel ellátott szagelszívó felszerelésével. A készülék intenzív és hosszabb ideig történő használata erőteljesebb szellőztetést igényelhet: nyissa ki az ablakot vagy növelje az elektromos ventilátor sebességét (ha van).
Ha szagelszívó nem telepíthető, akkor elektromos ventilátort kell felszerelni a külső falra vagy az ablakra, ha vannak szellőzőcsatornák a helyszínen.
Az elektromos ventilátornak óránként 3-5 alkalommal kell teljes levegőcserét végeznie a konyhában. A telepítőnek be kell tartania a vonatkozó országos előírásokat.
2. ELEKTROMOS BEKÖTÉS (CSAK AZ EGYESÜLT KIRÁLYSÁGBAN)
Figyelmeztetés: A készüléket földelni kell.
A készüléket kizárólag háztartási célra tervezték. A hálózatra történő csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie a telepítéssel kapcsolatos szabályok szigorú betartása mellett. A készüléket csak megfelelő, előírt csatlakozási pontra szabad csatlakoztatni, a 3-csapos 13 A-es dugó/aljzat nem felel meg. Kétpólusú kapcsolót kell biztosítani, és az áramkört megfelelő biztosító-védelemmel kell ellátni. Az egyes termékek teljesítményigényével kapcsolatos további részletek a felhasználói utasításban és a készülék géptörzslapján találhatók. Beépített készülék esetén javasoljuk, hogy ha a meglévőnél hosszabb kábelt szeretne, akkor megfelelő, hőálló típust használjon.
A vezetékeket az alábbiak szerint kell a hálózatra csatlakoztatni:
CSATLAKOZTATÁS A
Zöld-sárga vezeték
Kék vezeték
Barna vezeték
CSOMÓPONTRA
Földvezeték
Nullavezeték
Feszültség alatti vezeték
Megjegyzés: Nem javasoljuk földzárlati készülékek használatát olyan pontokra telepített elektromos tűzhelyekkel, mert ún. "terheléskioldás" következhet be. Ismételten emlékeztetjük, hogy a készüléket megfelelően földelni kell; a gyártó elhárít minden felelősséget a hibás elektromos telepítésből származó eseményekkel kapcsolatban.
2.1. ELEKTROMOS BEKÖTÉS
Ellenőrizze a készülék külső részén elhelyezett géptörzslapon lévő adatokat, hogy a hálózati és bemeneti feszültség megfelelő-e. A csatlakoztatás előtt ellenőrizze a földelő rendszert. Az előírásoknak megfelelően a készüléket földelni kell. Ennek az előírásnak a be nem tartása esetén a gyártó nem vállal felelősséget a személyi sérülésekért és az anyagi károkért. Ha a csatlakozódugó még nincs felszerelve, akkor a géptörzslapon jelzett terhelésnek megfelelő dugót használjon. A földelőkábel színe sárga-zöld. A csatlakozódugónak mindig hozzáférhetőnek kell lennie.
A tűzhelylap elektromos hálózatra történő közvetlen csatlakoztatása esetén megszakítót kell beépíteni.
Ha a hálózati kábel sérült, az esetleges veszélyek elkerülése érdekében cseréjét szakképzett szerelőnek kell elvégeznie.
A (zöld/sárga színű) földvezetéknek legalább 10 mm-rel hosszabbnak kell lennie a feszültség alatti vezetéknél és a nullavezetéknél.
A tűzhelylap felvett teljesítményéhez viszonyítva a kábelnek megfelelő méretűnek kell lennie.
Ellenőrizze a teljesítménnyel kapcsolatos adatokat a géptörzslapon, és ügyeljen arra, hogy a hálózati kábel 3x0.75mm2 H05 GG-F 60-75 cm-es főzőlapokhoz vagy H05-V2V2-F 75 cm-es főzőlapokhoz típusú legyen.
| HÁLÓZATI CSATLAKOZÁS | FESZÜLTSEG ALATI | L |
| FÖLDELÖ | ||
| NULLA | N |
| Barna gezeték |
| Zöld-sárga gezeték |
| Kék gezeték |
A kikapcsolást szolgáló eszközt a huzalozási szabályoknak megfelelően a fix vezetékekbe kell beépíteni.
A készülék táp hálózatra történő közvetlen csatlakoztatásához a rögzített huzalozásba beépített eszköz szükséges, amely az összes pólusnál olyan érintkező-kelünetöltéssel rendelkezik, amely a huzalozási szabályoknak megfelelően teljes megszakítást biztosít III. kategóriájú túlfeszültség esetén.
2.2. GÁZBEKÖTÉS
Az alábbi utasítások szakképzett szerelők részére készültek, amelyeket az érvényes országos előírásokkal együtt kell betartani. (Csak az Egyesült Királyságban: a törvény értelmében a gázbekötést/üzembe helyezést úgynevezett "Gas Safe" szerelőnek kell elvégeznie)
A munkálatok megkezdése előtt ki kell kapcsolni az elektromos ellátást.
A tűzhelylap géptörzslapja tartalmazza a felhasználható gáztípust. A gázhálózatra vagy a gázpalackra történő csatlakoztatást annak ellenőrzése után kell elvégezni, hogy a készülék a hálózati gáz típusához van-e beszabályozva. Ha a készülék nincs megfelelően beszabályozva, akkor olvassa el a gázbeállítás módosításával kapcsolatos utasításokat a következő bekezdésben.
Folyékony (palackos) gáz esetében használjon a vonatkozó országos szabályoknak megfelelő nyomásszabályozókat.
Csak olyan csöveket, alátéteket vagy tömítéseket használjon, amelyek megfelelnek a vonatkozó országos előírásoknak.
Egyes típusok esetében kúpos csatlakozót szállítunk a berendezésekhez azokban az országokban, amelyekben az ilyen típusú csatlakozó használata kötelező; a 8. ábrán mutatjuk be, hogyan ismerhetők fel a különböző típusú csatlakozók (CY = hengeres, CO = kúpos). Minden esetben a csatlakozó hengeres részét kell a tűzhelylaphoz csatlakoztatni.
A rugalmas tömlőt úgy kell felszerelni, hogy ne érintkezzen a burkolat mozgó részeivel (például egy fiókkal), és ne haladjon át olyan helyen, ahol összenyomódhat.
Ha a tűzhelylapot rugalmas tömlővel csatlakoztatja a hálózatra, ügyeljen arra, hogy a tömlő hossza ne haladja meg a 2 métert. A tűzhelylap esetleges sérüléseinek elkerülése érdekében a telepítést az alábbi sorrendben végezze (6. ábra):
1) Az ábra szerint az alábbi sorrendben szerelje össze az alkatrészeket:
A: 1/2 dugós illesztődarab hengeres B: 1/2 tömítés C: 1/2 hüvelyes illesztődarab kúpos-hengeres vagy hengeres-hengeres
2) Húzza meg a csatlakozásokat a csavarkulccsal, és csavarja a csöveket a helyükre. 3) Tegye fel a szerelvényt (C) a fővezetékre merev rézcső vagy rugalmas acélcső segítségével.
FONTOS! A csővezetékek végleges szivárgásellenőrzését szappanos oldattal végezze. LÁNG HASZNÁLATA TILOS! Ügyeljen arra is, hogy a rugalmas tömlő ne érintkezzen a szekrény mozgó alkatrészeivel (például fiókkal), illetve ne helyezkedjen el sérülésveszélyes területeken.
Figyelmeztetés: Ha gázszagot érez a készülék közelében, kapcsolja ki a készülék gázellátását, és haladéktalanul hívjon szerelőt. Ne keresse nyílt lánggal a szivárgás helyét.
2.3. A TŰZHELYLAP ÁTÁLLÍTÁSA KÜLÖNBÖZŐ GAZTÍPUSOKHOZ
A tűzhelylap különböző gáztípusokhoz történő átállításához végezze el a következőket:
- vegye le a rácsokat és az égőfejeket; helyezze be a csavarkulcsot (7 mm) az égőfejbe (7. ábra);
- csavarozza ki a fúvókát, és cserélje ki a felhasználandó gázhoz alkalmas fúvókára (lásd a gáztípus táblázatot).
2.4. A MINIMÁLIS LÁNGMÉRET BEÁLLÍTÁSA
Az égőfejek meggyújtása után fordítsa el a szabályozógombot a minimális állásba, majd pedig vegye le a gombot (enyhe nyomással ez könnyen elvégezhető).
Egy kis "kapocscsavarhúzóval" állítható be a szabályozócsavar a 9. ábrán látható módon. A csavar óramutató járásával megegyező irányba (jobbra) fordításával csökken a gázáramlás, az óramutató járásával ellenkező irányba (balra) fordításával pedig növekszik. Ezzel a beállítással alakítson ki körülbelül 3-4 mm-es lángot, majd pedig tegye vissza a szabályozógombot.
Ha kisnyomású gázt használ, a lángbeállító csavart az óramutató járásával megegyező irányba (jobbra) a legszélső állásig kell elfordítani.
Az új gázbeállítás elvégzése után cserélje ki a készüléken lévő régi géptörzslapot a megfelelő, beszabályozott gáztípusra vonatkozó (tűzhelylappal együtt szállított) géptörzslapra.
3. A TŰZHELYLAP HASZNÁLATA – FELHASZNÁLÓI UTASÍTÁSOK
A készüléket csak rendeltetésszerűen, háztartási célra szabad használni, az ettől eltérő használat nem minősül megfelelőnek, és ezért veszélyes lehet. A gyártó nem vállal felelősséget a helytelen használatból eredő károkért és veszteségekért.

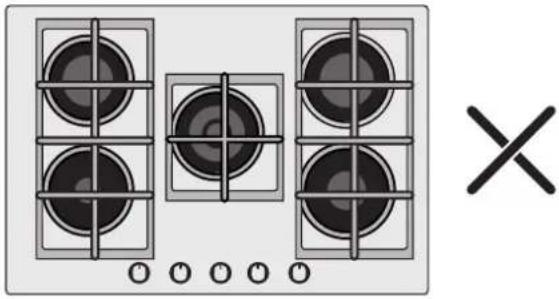

Az égő használata előtt győződjön meg róla, hogy a rács peremei középpontjában legyen az égő, amint azt az alábbi ábra is mutatja. Ha öntöttvas rácsokat használ, a rács alatti részen látható a helyes pozíció. Győződjön meg róla, hogy a pontos rácsot a megfelelő helyzetben használja.
3.1. A GÁZÉGŐ HASZNÁLATA
A gáztűzhely bekapcsolása előtt ellenőrizze, hogy a gázégők és az égőfejek megfelelő helyen vannak.
A tűzhely elektromosan gyújtja be a gázégőt.
A gázégők begyújtásához kövesse az alábbiakat:
Nyomja be, és fordítsa a gombot az óramutató járásával ellentétes irányba, a nagyobb láng irányába (A), és tartsa benyomva 5 mp-ig a begyújtást követően.
A begyújtórendszer folyamatosan szikrákat generál, amíg a vezérlőgombot nyomva tartják.
Figyelem: Ha nincs a tűzhelynek elektromos áramellátása a gázégő begyújtásához, használjon gyufát vagy öngyújtót, és járjon el az alábbiak szerint:
Tartson a gázégő közelébe egy meggyújtott gyufát vagy öngyújtót, nyomja be, és fordítsa a gombot az óramutató járásával ellentétes irányba, a nagyobb láng irányába, és tartsa benyomva 5 mp-ig a begyújtást követően.
Figyelem: Ha bármely esetben 5 mp elteltével sem gyulladt be a gázégő, engedje el a gombot, és várjon 1 percet, mielőtt ismét megpróbálná begyújtani.

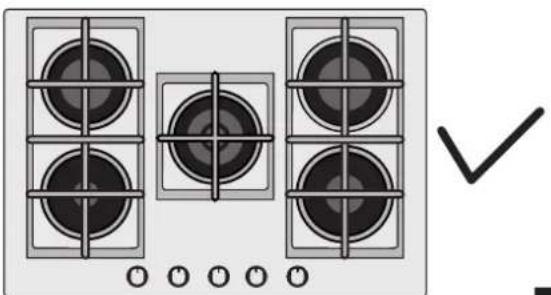

ÁLTALÁNOS TANÁCS
A legjobb eredmény elérése érdekében használjon lapos fenekű főzőedényeket. Az edények felülete feleljen meg a gázégő méretének az alábbiak szerint. A. Táblázat
| Égōfej tipusa | Edény/tazék atmérője (cm) | Teljesít-mény(kW) | G20/20 mbar (metán) | G30/28-30 mbar (kisnyomású gáz) |
| AUX Kiegészítő égōfej | 10 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Kőzéperös égōfej | 12 - 22 | 1,75 | 167 l/h | 127 g/h |
| R Erős égōfej | 16 - 26 | 2,70 | 257 l/h | 196 g/h |
| DC 4 kW Mono | 16 - 26 | 4,00 | 381 l/h | 291 g/h |
| DC 4,2 kW Mono | 16 - 26 | 4,20 NG 4,00 LPG | 400 l/h | 291 g/h |
| DC 4,5 kW Mono | 16 - 26 | 4,50 | 429 l/h | 327 g/h |
A. Táblázat
A kisebb edények esetében a gázégőt úgy kell beszabályozni, hogy a láng ne nyúljon túl az edény alaplapján. Kerülje a homorú és a domború fenekű edények használatát.
FIGYELMEZTETÉS: Ha a láng véletlenül elalszik, fordítsa a gombot kikapcsolt helyzetbe, és legalább 1 percig ne próbálkozzon az újragyújtással.
Ha az évek folyamán a gázcsapok szorossá válnak, akkor el kell végezni kenésüket.
Ezt a műveletet csak szakképzett szerelők végezhetik.
4. KARBANTARTÁS ÉS TISZTÍTÁS
A tűzhelylap tisztítása előtt hagyja a készüléket lehűlni. Húzza ki a dugót a csatlakozóaljzatból, vagy közvetlen csatlakoztatás esetén kapcsolja ki az áramellátást.
A tisztítást és a karbantartást nem végezhetik felügyelet nélküli gyerekek. Soha ne használjon dörzsölő hatású, korróziót okozó tisztítószereket, fehérítőszereket vagy savakat. A zománcozott, lakkozott vagy rozsdamentes acélból készült felületeken kerülje a lúgos vagy savas anyagok (citromlé, ecet stb.) alkalmazását.
A zománcozott, lakkozott vagy krómozott részek tisztításakor használjon meleg szappanos vizet vagy maró hatástól mentes tisztítószert. A rozsdamentes acélhoz használjon megfelelő tisztítóoldatot.
Az égőfejek szappanos vízzel tisztíthatók. Eredeti fényük helyreállításához használjon háztartási rozsdamentesacél-tisztítót. A tisztítás után szárítsa meg és tegye vissza az égőfejeket a helyükre.
Fontos, hogy az égőfejek megfelelően kerüljenek vissza a helyükre. Krómozott rácsok és égőfejek
A krómozott rácsok és égőfejek a használat során elszíneződhetnek. Ez nem befolyásolja a tűzhelylap üzemképességét.
A tartalék alkatrészek szükség esetén vevőszolgálatunktól szerezhetők be.
5. VEVŐSZOLGÁLAT
A szerelő kihívása előtt kérjük, ellenőrizze a következőket:
A csatlakozódugó megfelelően van-e bedugva és biztosítékkal ellátva; Nincs-e hiba a gázellátásában. Ha a hiba nem azonosítható: Kapcsolja ki a készüléket és hívja a vevőszolgálatot. KERÜLJE A KÉSZÜLÉK SZAKSZERŰTLEN KEZELÉSÉT.
6. HULLADÉKKEZELÉS ÉS KÖRNYEZETVÉDELEM
Jelen eszköz az Európai Parlament és Tanács 2012/19/EU Az elektromos és elektronikus berendezések hulladékairól szóló irányelvnek (WEEE) való megfelelőség alapján került felcímkézésre. Az elektromos és elektronikus berendezések szennyező hatású (a környezetre esetlegesen káros) anyagokat és (újrahasznosítható) nyersanyagokat is tartalmazhatnak. A szennyező
anyagok eltávolítása és az anyagok újrahasznosítása érdekében fontos, hogy az elektromos és elektronikus berendezéseket megfelelően kezeljék. Az egyes személyeknek fontos szerepük van abban, hogy az elektromos és elektronikus berendezések anyagai ne válhassanak környezetvédelmi problémává; ehhez be kell tartaniuk néhány fontos szabályt:
- Az elektromos és elektronikus berendezések anyagai nem kezelhetők háztartási hulladékként;
- az elektromos és elektronikus berendezéseket a helyi önkormányzat vagy egy nyilvántartott vállalat által kezelt gyűjtőponton szükséges ártalmatlanítani.
A nagyméretű elektromos és elektronikus berendezések esetén Sok országban háztartási hulladékgyűjtő pontok állnak rendelkezésre. Új berendezés vásárlásakor az ilyen hulladékot ingyen vissza lehet vinni a kereskedőhöz, amennyiben a régi berendezés ugyanolyan típusú, mint az új és azzal megegyező funkciójú.
A KÖRNYEZET MENTÉSE ÉS TISZTELETBEN TARTÁSA
Ha lehetséges, fedéllel fedje le az edényt. Szabályozza a lángot, hogy ne fedje át az edény átmérőjét.
7. MEGFELELŐSÉGI NYILATKOZAT
A készülék megfelel a 2009/142/EK uniós irányelvnek és 2018.04.21-től kezdődően a gáz halmazállapotú tüzelőanyag égetésével üzemelő berendezésekről szóló 2016/426/EU uniós rendeletnek.
A jelzés C termék tenrno elhelyezésével megerősítjük, hogy jelen termék megfelel valamennyi Európai Biztonsági, egészségügyi és környezeti követelménynek, amely jelen termékre vonatkozó törvénykezésben megtalálható.
- Táblázat
| Égolap | 4 Gáz - L1 - STD | 4 Gáz - L2 - 3 Gáz | 4 Gáz - L3 - Big Rear | 5 Gáz - L4 - Central | 5 Gáz - L5 - 4+1 |
| Égofej | AUX/SR/2R | SR/R/DC | AUX/SR/R/DC | AUX/SR/2R/DC | AUX/SR/2R/DC |
| Tipus | PVUH60MF | PVUH60MF | PVUH60MF | PVUH75MF | PVUH75MF |
| FFD | IGEN | IGEN | IGEN | IGEN | IGEN |
| AUX 1kW | 1 | 1 | 1 | 1 | 1 |
| SR 1,75 kW | 2 | - | 1 | 1 | 2 |
| R 2,7 kW | 1 | 1 | 1 | 2 | 1 |
| DC 4 kW Mono | - | - | 1 | - | - |
| DC 4,2 kW Mono | - | - | - | - | 1 |
| DC 4,5 kW Mono | - | 1 | - | 1 | - |
| Névleges hovevitel | 7,2kW | 8,2kW | 9,45kW | 12,65kW | NG 11,4kW LPG 11,2kW |
| G20/20 mbar | 686 l/h | 781 l/h | 900 l/h | 1204 l/h | 1085 l/h |
| G30/28-30 mbar | 524 g/h | 596 g/h | 688 g/h | 920 g/h | 814 g/h |
| Installation Class | 3 | 3 | 3 | 3 | 3 |
| Voltage V/Frequency Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz |
| Electrical Input Power | 1 | 1 | 1 | 1 | 1 |
| Electric Ignition | IGEN | IGEN | IGEN | IGEN | IGEN |
| Product Dimension | 595x505x42 | 595x505x42 | 595x505x42 | 745x505x42 | 745x505x42 |
A készüléket nem nagyüzemi, hanem háztartási felhasználásra tervezték.

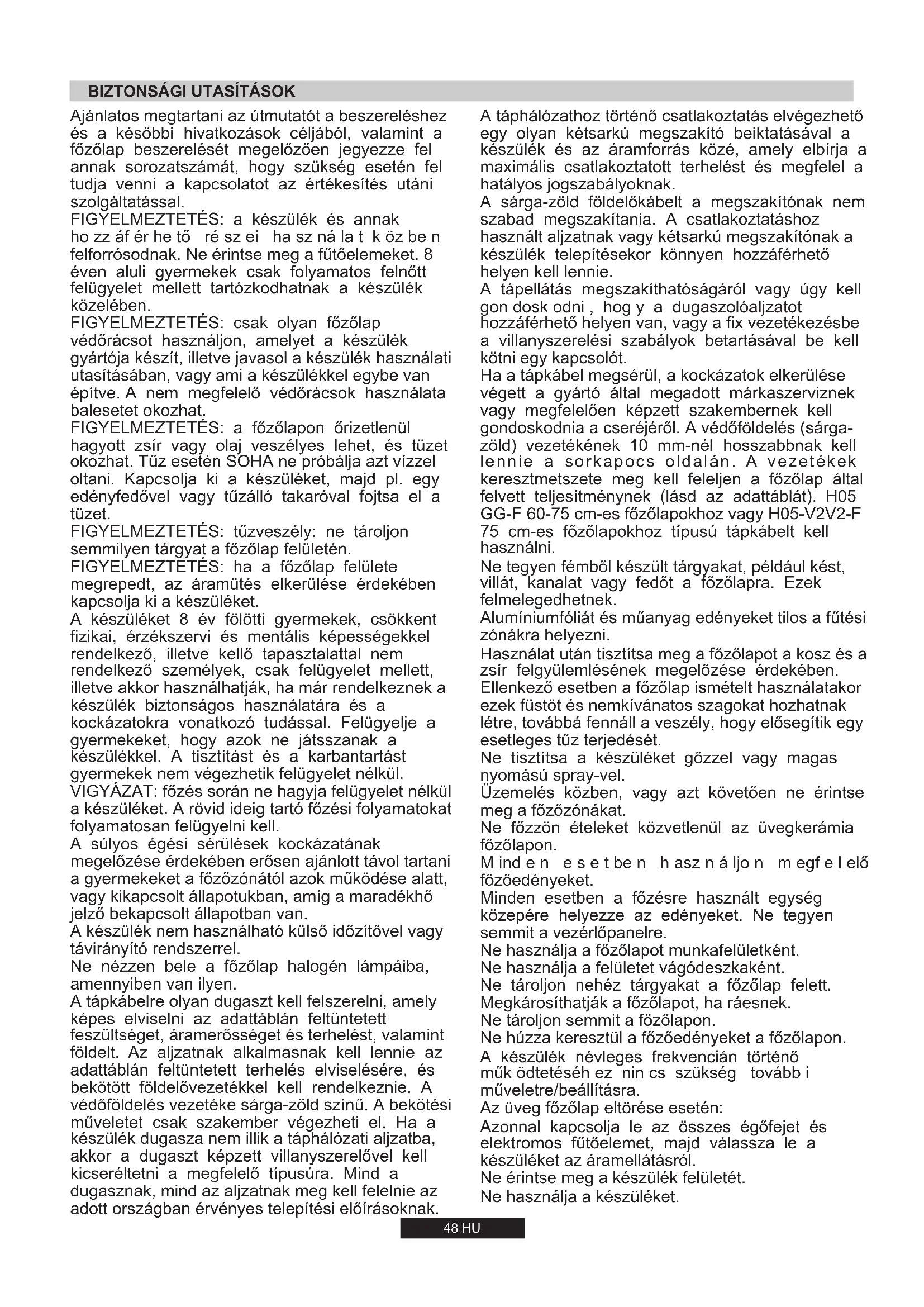

BIZTONSÁGI UTASÍTÁSOK
Elektromos tápellátás
A gyártó nem vállal felelősséget az ebben a kiadványban előforduló nyomtatási és elírási hibákból eredő pontatlanságokért. A biztonsággal vagy a működéssel kapcsolatos jellemzők sérelme nélkül fenntartjuk a jogot a termékek szükség szerinti változtatására.
- PLITE
- KOOKPLAATS
- VARNÉ DOSKY
- UTASÍTÁSOK A TELEPÍTŐ SZÁMÁRA
- BEÉPÍTÉS
- ALKALMAS HELYSZÍN
- ELEKTROMOS BEKÖTÉS (CSAK AZ EGYESÜLT KIRÁLYSÁGBAN)
- FIGYELMEZTETÉS: A KÉSZÜLÉKET FÖLDELNI KELL
- CSATLAKOZTATÁS A
- CSOMÓPONTRA
- ELEKTROMOS BEKÖTÉS
- GÁZBEKÖTÉS
- A TŰZHELYLAP ÁTÁLLÍTÁSA KÜLÖNBÖZŐ GAZTÍPUSOKHOZ
- A MINIMÁLIS LÁNGMÉRET BEÁLLÍTÁSA
- A TŰZHELYLAP HASZNÁLATA – FELHASZNÁLÓI UTASÍTÁSOK
- A GÁZÉGŐ HASZNÁLATA
- ÁLTALÁNOS TANÁCS
- KARBANTARTÁS ÉS TISZTÍTÁS
- VEVŐSZOLGÁLAT
- HULLADÉKKEZELÉS ÉS KÖRNYEZETVÉDELEM
- A KÖRNYEZET MENTÉSE ÉS TISZTELETBEN TARTÁSA
- MEGFELELŐSÉGI NYILATKOZAT
- BIZTONSÁGI UTASÍTÁSOK

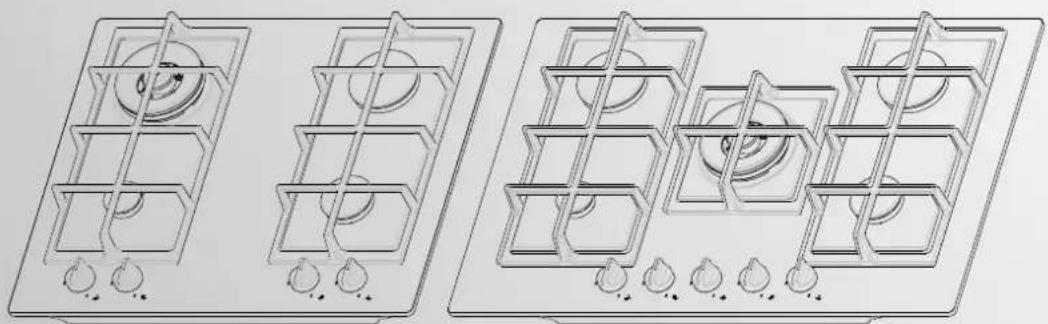

Márka : ROSIERES
Modell : RVG6K3B1
Kategória : Tűzhely
