BEDIENUNGSANLEITUNG DVF11CPN ROSIERES

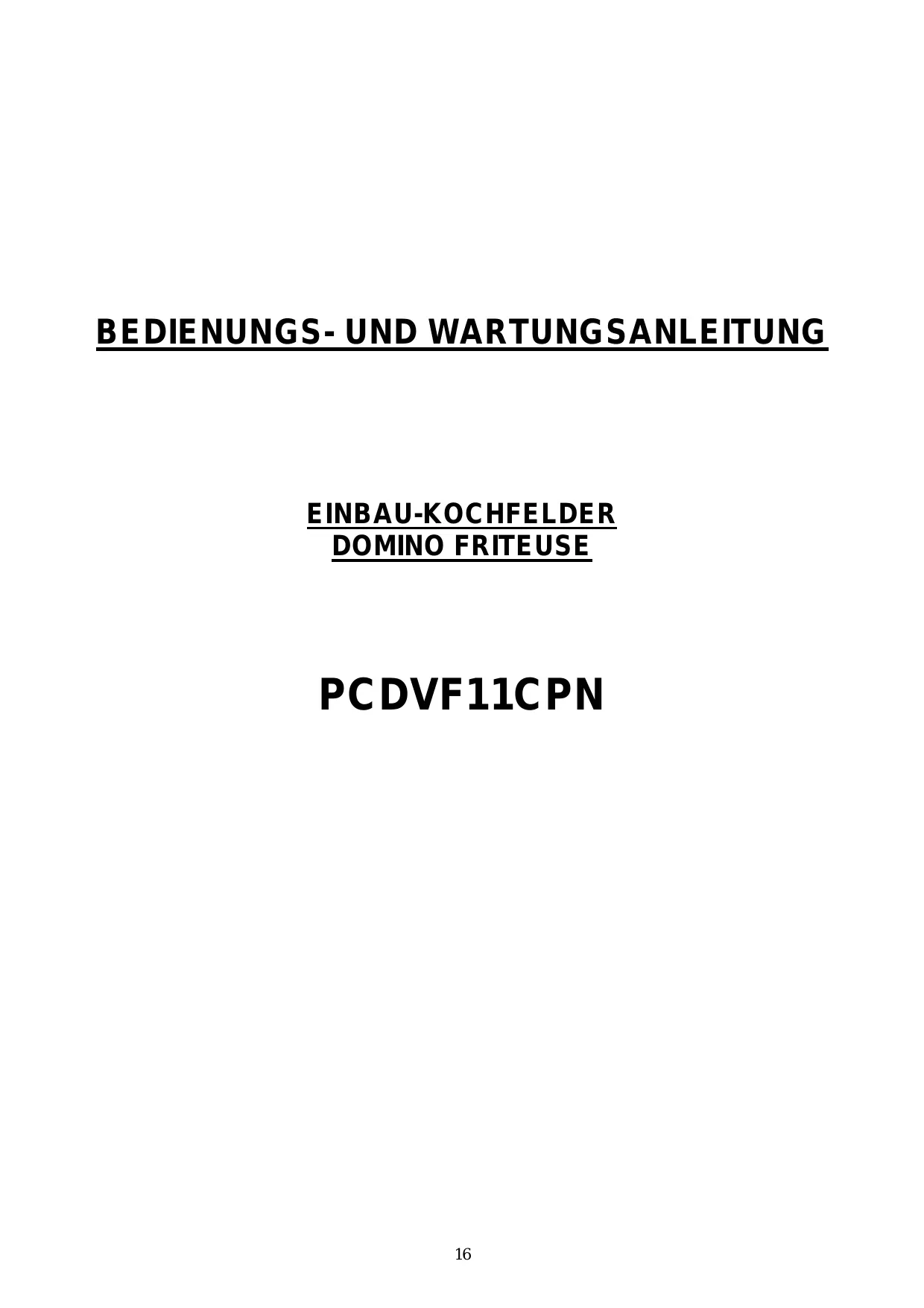

BEDIENUNGS- UND WARTUNGSANLEITUNG
EINBAU-KOCHFELDER DOMINO FRITEUSE
PCDVF11CPN

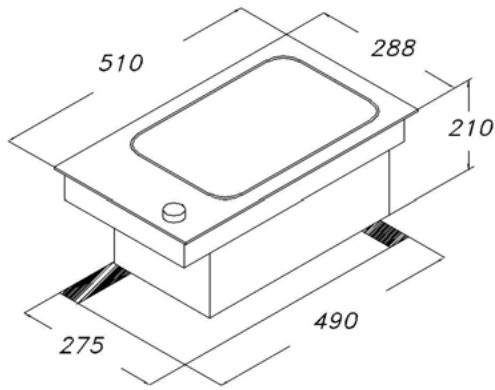

TECHNISCHE DATEN
| MODELLE | PCDVF11CPN |
| Spannung | 230V |
| Strom | 16A |
| Höchstleistung W | 2300 |
1. Montage
Der Einbau Goes zu Lasten des Käufers, der Hersteller ist nicht verpflichtet, diesen Service auszuführen. Eingriffe, die aufgrund von falschem Einbau notwendig sind und beim Hersteller angefordert werden, sind nicht durch Garantie gedeckt.
Die Einbau-Kochfelder können in Tops aus beliebigem Material eingebaut werden, das jedoch eine Wärmebestständigkeit von 100^ und eine Dicke zwischen 25 und 40mm aufweisen muss. Wird das Kochfeld so eingebaut, dass sich an seiner linken oder rechten Seite eine Möbelwand befindet, so muss der Abstand zwischen vertikaler Wand und Rand des Kochfeldes mindestens 150~mm sein, wogegen der Abstand zwischen Rückwand und Rand des Kochfeldes mindestens 55~mm sein muss. Ist unter dem Kochfeld ein zugängliches Abteil vorhanden, so muss eine Trennwand aus Isolierstoff (Holz oder ähnliches) zwischen Einbau-Kochfeld und Abteil darunter eingebaut werden. Diese Trennwand muss mindestens 10mm vom Boden des Kastens entfernt sein.

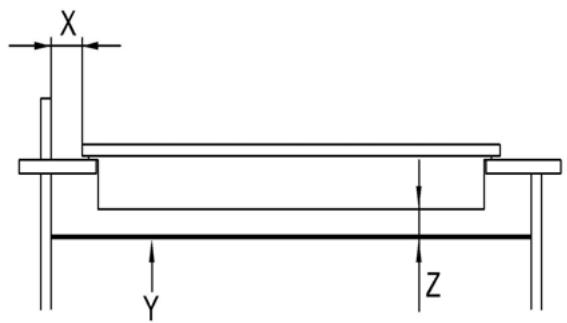

X =mindestens 150 mm
Z = 10mm
Y = Trennwand

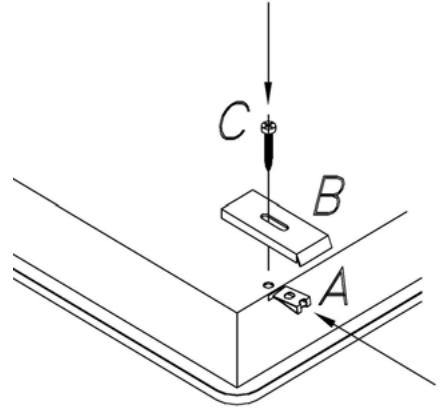

Befestigung am Möbel
Die Befestigung am Möbel erfolgt mit Befestigungsbügeln, die als Zubehör geliefert werden. Im unteren Teil des Kastens sind die Löcher für die Stifte (A), an denen die Schrauben (C) zum Blockieren der Befestigungsbügel (B) angeschraubt werden, bereits vorgebohr.
A = Stift, der am Boden des Einbau-Kochfelds eingesteckt werden muss
B = Befestigungsbügel
C = Schraube

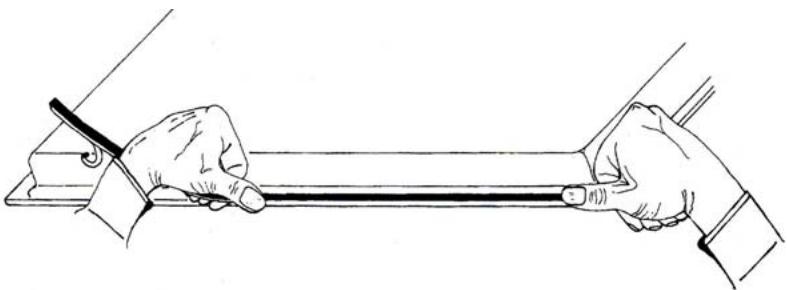

Anbringen der Dichtung
Wichtig – In der Abbildung unter ist gezeigt, wie die Dichtung im gesamten Umfang angebracht werden muss.
Dieses Gerät wurde für nicht professionellen Gebrauch in Wohnbereichen konstruiert.

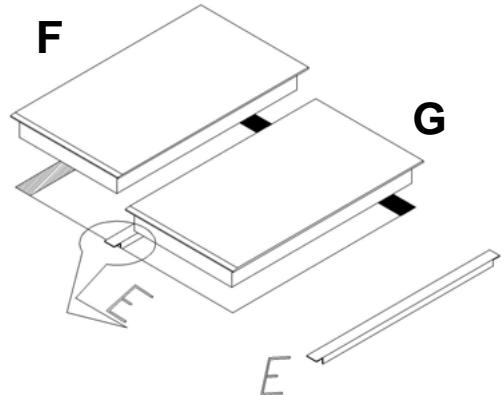

Verbindung von zwei oder mehreren Kochfeldern Domino
Einen Schnitt auf der Arbeitsfläche machen, so dass der Einbau von zwei oder mehreren Kochfeldern Domino möglich ist.
Zuerst die in der Verpackung mitgelieferte Stahlhalterung (E) montieren, dann das Kochfeld (G) wie auf der Abbildung unter gezeigt einbauen. Das Kochfeld (F) in den frei gebliebenen Raum einbauen.
Die Stahlhalterung mit der Dichtung an den beiden Kochfeldern Domino wird dank dem dichten Verschluss das Eindringen von Flüssigkeiten verhindern.
Die Befestigung der Kochfelder Domino am Top erfolgt mit dem mitgelieferten Bügelsatz.
2. Elektrischer Anschluss
Die Daten kontrollieren, die auf dem Schild am Boden des Kochfelds angegeben sind, dann safer stellen, dass zur Verfugung stehende Netz-Nennspannung und Leistung für den Betrieb des Kochfelds geeignet sind.
Vor dem Anschluss muss die Wirksamkeit der Erdungsanlage überprüft werden. Die Erdung des Geräts ist gesetzliche Pflicht. Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch die Nichtbeachtung dieser Vorschrift verursicht werden.
Für Modelle ohne Stecker, einen genormten Stecker, welcher der auf dem Schild angegebenen Last standhalt, an das Kabel montieren. Der Erdleiter des Kabels ist durch die Farben gelb und grün gekennzeichnet. Der Stecker muss auf jeder Fall zugänglich sein.
Falls man einen festen Netzanschluss wünscht, muss zwischen Gerät und Netz eine allpolige Schaltvorrichtung mit mindestens 3 mm Abstand zwischen den Kontakten eingebaut werden.
Zur Verbindung des Kabels mit dem Kochfeld muss der Klemmenbrettdeckel losgeschraubt und entfernrt werden, so dass die Kontakte im Klemmenbrett zugänglich sind. Nach Durchführung des Anschlusses das Kabel mit dem mitgelieferten Befestigungssystem blockieren und den Klemmenbrettdeckel sofort wieder schreiben.
Falls das Stromkabel ausgewechselt werden muss, so muss der Erdleiter (gelb-grün) 10 mm länger als die Linienleiter sein.
Ausschließlich ein Gummikabel Typ H05RR-F mit Leiterquerschnitt 3x1.5 mm verwenden.
KONFORMITÄTSERKLÄRUNG. Dieses Gerät ist, was die Teile betriff, die mit Nahrungsmitteln in Berührung kommt, konform mit den Vorschriften der EWG-Richtlinie 89/109 und der vollstreckenden Gesetzesverordnung Nr. 108 vom 25/01/92.
CE Gerät konform mit den EWG-Richtlinien 89/336, 93/68, 73/23 und späteren Änderungen.

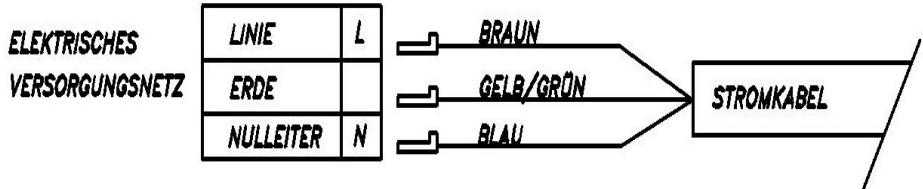

Mölicher Anschluss
GEBRAUCHSANWEISUNG
Wichtig: Vor dem Erstgebrauch ist das Kochfeld zu reinigen. Ölwanne und Fritierkorb sorgfältig mit warmem Wasser und Spülmittel reinigen. Dann bei leerer Ölwanne das Heizelement (Widerstand) 5 Minuten auf hochster Stufe einschalten. Dadurch vermeidet man, dass die Speisen während des Fritierens den Geruch annehmen, den der Widerstand beim Erstgebrauch erzeugt.
Öl einfüllen und dann erst die Fritteuse in Betrieb setzen. Wird die Fritteuse über längerere Zeit erhitzt, aktiviert sich ein Wärmeschutzschalter, der den Betrieb unterbricht, und manuell wieder rückgestellt werden kann.
Einfüllen von Öl
Das Öl in die Ölwanne gießen. Der Füllstand muss sich immer im Bereich zwischen der Höchstmenge (-MAX) und der Mindestmenge (-MIN) bewegen. Siehe Markierungen an der Seite des Stahlbehalters. Die empfohlene Ölmenge liegt zwischen max. 2.7 Liter und min. 2 Liter.
Beste Ergebnisse erzielt man mit qualitatv hochwertigem Erdnussol. Ein Mischen verschiedener Ole sollte man vermeiden.
Fritieren
Das Fritiergut in den Korb geben. Den Korb niemals überfüllen. Um ein gleichmäßiges Fritierergebnis zu erzielen empfehlen wir, die Lebensmittel vorwiegend in den Randbereich des Korbes zu legen und die Mitte eher frei zu halten. Zum Fritieren den Temperaturregler auf der Frontseite der Fritteuse einschalten. Nach dem Einstellen der gewünschten Temperatur leuchten zwei Kontroll-Leuchten auf:
-Kontrolleuche (ON/OFF) zeigt an, ob das Kochfeld eingeschaltet ist
-Kontrolleuche des Widerstandes gibt die Erwärung des Widerstandes bei der voreingestalten Temperatur an. Wenn das Öl die gewünschte Temperatur erreicht hat, erlischt die Kontroll-Leuche des Widerstandes.
KONTROLL-LEUCHTE DES WIDERSTANDES
KONTROLL-LEUCHTE (ON/OFF)
Sobald die "Kontroll-Leuche des Widerstandes" erlischt, den Korb mit dem Fritiergut in das heiße Öl tauchen.
Tipps zum Kochen
Das Öl solle niemals unter die Mindestmenge sinken.
Wie lange man das Öl verwenden kann, hängt von seiner Haltbarkeit, der Häufigkeit des Fritierens und dem Fritiergut ab. Nach 5:8 Fritiervorgangen sollen das Öl erneuert werden, sofern man bei niedrigen Temperatoren fritiert.
Das Fritiergutarf erst dann eingetaucht werden, wenn das OI die richtige Temperatur erreicht hat, d.h. wenn die Kontroll-Leuchte des Widerstandes erlischt.
Bei zu geringer Temperatur des Öls saugen sich die Speisen mit Fett an. Bei zu hoher Temperatur des Öls bildet sichsofar eine Kruste und das Innere wird nicht richtig gar. Das Fritiergut solle dunn sein. Ist es sehr dick, dann wird es imInneren schlecht gegart. Bei gleichmäßiger Stärke des Fritiergutes erzielt man die ideale Kochdauer.
Fritiergut vor dem Fritieren gut abtrocknen. Feuchtes Fritiergut verhindert, dass die Speisen knusprig werden.
Nach dem Fritieren
Hat das Fritiergut die gewünschte Farbe angenommen bzw. Sie glauben, dass die Fritierzeit ausreichend war, dann stellen Sie den Temperaturregler auf "0". Den Fritierkorb in die Vorrichtung in der Mitte der Ölwanne stecken und das Fritiergut abtropfen halten.
Filtern des Öls
Es ist ratsam, nach jedem Fritieren das Öl zu filtern, da Fritiergutreste im Öl, insbesondere wenn es paniert oder eingemehlt wurde, verkohlen können und das Öl somit rasch verändern. Das Öl ausreichend lang abkühlen setzen (rund zwei Stunden abwarten). Verbrennungsgefahr!
Das Öl aus der Stahlwanne der Fritteuse in einen Behälter filtern. Rückstände in der Wanne mit einem Schwamm oder Kuchenrolle entfernen. Das gefilterte Öl kann in der Fritteuse in der Stahlwanne aufbewahrt werden. Wenn man nicht so*häufig fritiert, dann sollte man das Öl in einem geschlossenen Behälter aufbewahren, damit es nicht verdirbt.
Öl zum Fritieren von Fisch sollt getrennt von dem Öl aufbewahrt werden, das zum Fritieren anderer Speisen verwendet wird.
REINIGUNG UND WARTUNG
Wichtige Hinweise
Achtung: die Kochflächen werden gluhend heiß. Kinder dürfen sich daher nicht in Reichweite des Gerätes aufhalten.
Keine harten Gegenstände auf die Glasflächen fallen lessen. Das Material ist - unter gewissen Bedingungen - bei mechanischen Belastungen emphfindlich. Stöge konnen zum Bruch der Flächen führen. Sollten plötzlich Brüche, Risse oder Sprünge auf dem Glaskeramikfeld auftreten, die Kochfläche sofort ausgeschalten und den Kundendienst kontaktieren.
Kabel und Stecker von allfälligen E-Geräten, die in der Höhe des Gerätes eingesteckt sind, dürfen nicht mit den bereits Kochflächen in Berührung kommt.
Die KochflächearfakesefallsmitDampfreinigernoderähnlichemereinigtwerden.
Nach jedem Gebrauch die Kochfläche im abgekühnten Zustand reinigen. Selfest keine Überrechte wurden beim nachsten Gebrauch verkohlen. Verwenden Sie nur empfohlene handelsübliche Reinigungsmittel. Die Teile aus Stahl müssen mit entsprechenden Produkten gereinigt werden. Sie dürfen weder scheuern noch atzen. Vermeiden Sie chlorhaltige Produkte (Chlorbleiche, etc.). Topfkratzer, Scheuerschwämme und Scheuermittel konnen zu Kratzern führen. Ofenreiniger sind nicht geeignet, weil sie eine äztende Wirkung haben.
Leichte Verschmutzungen halten sich mittels eines feuchten Lappens oder mit warmem Natriumkarbonat entfernen. Die Reinigungsmittelrückstände müssen mit kaltem Wasser entwickelten werden und die Flächen müssen sorgfältig getrocknet werden. Wasserflecken, die sich mit sehr früsem Wasser nicht entfernen setzen, sollte man mit Essig und Zitrone oder mit flüssigen Kalkentfernern beseitigen. Sollte eines dieser Reinigungsmittel mit dem Gestell oder der Stahlplatte in Berührung kommt, dann須sen diese sofort mit einem feuchten Lappen abgewischt werden, weil die Substanzen säurehaltig sind.
Der Fritierkorb und die Ölwanne sind spülmaschinenecht.
Verkrustungen am Glas können leicht mit einem Glasschaber entwickelten werden. Der Griff des Schabers darf nicht aus Plastik sein, weil er sonst an den bereits Flächen ankleben konnte.
Lassen Sie Vorsicht während des Gebrauchs walten: Verletzungsgefahr.
TECHNISCHER KUNDENDIENST
Bevor Sie den Kundendienst rufen, überprüfen Sie erst die nachstehenden Punkte:
Die Kochfläche Funktioniert nicht. Ist das Gerät richtig an das Netz angeschlossen?
Sollten Sie die Ursache für das schlechte Funktionieren des Gerätes nicht feststellen können, dann rufen Sie unverzüglich den Kundendienst.
Das Gerät ist mit einem Garantieschein versehen, mit dem Sie den Kundendienst in Anspruchnehmen können.
Sie müssen den ausgeführten Garantieschein aufbewahren, damit Sie ein im Bedarfsfall dem autorisierten Kundendienst vorlagen können, zusammen mit einem fiskalischen Dokument, das vom Handler beim Kauf ausgestellt wurde
(Lieferschein, Rechnung, Kassenzettel, sonstiges). Enthalten sein,müssen die Angabe des Handlers,das Lieferdatum, Kenndaten des Produktes und Verkaufspreis.
