MANUAL DE USUARIO DVF11CPN ROSIERES

LUCE SPIA RESISTENZA ENCIMERAS EMPOTRABLES DOMINO FREIDORA PCDVF11CPN

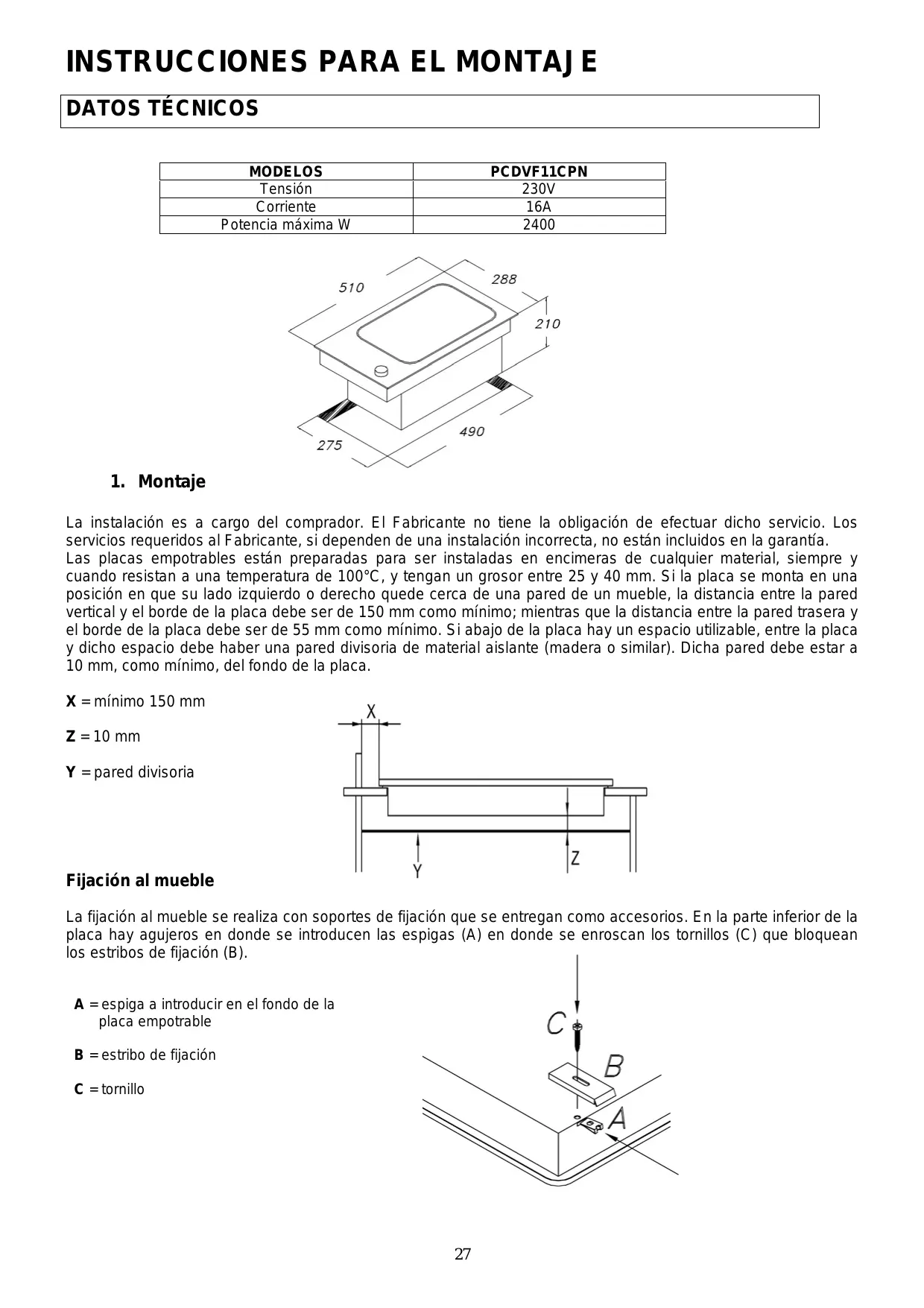

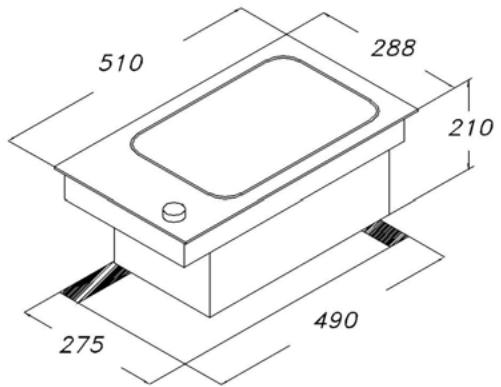

INSTRUCCIONES PARA EL MONTAJE DATOS TÉCNICOS MODELOS Tensión

Potencia máxima W PCDVF11CPN

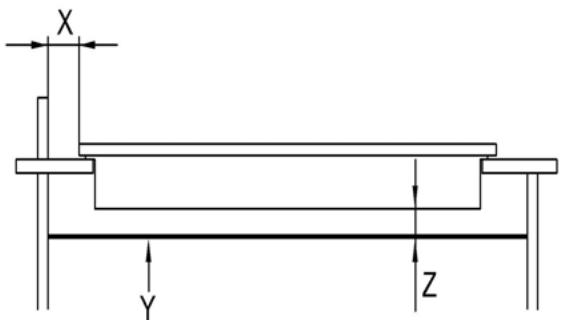

La instalación es a cargo del comprador. El Fabricante no tiene la obligación de efectuar dicho servicio. Los servicios requeridos al Fabricante, si dependen de una instalación incorrecta, no están incluidos en la garantía. Las placas empotrables están preparadas para ser instaladas en encimeras de cualquier material, siempre y cuando resistan a una temperatura de 100°C, y tengan un grosor entre 25 y 40 mm. Si la placa se monta en una posición en que su lado izquierdo o derecho quede cerca de una pared de un mueble, la distancia entre la pared vertical y el borde de la placa debe ser de 150 mm como mínimo; mientras que la distancia entre la pared trasera y el borde de la placa debe ser de 55 mm como mínimo. Si abajo de la placa hay un espacio utilizable, entre la placa y dicho espacio debe haber una pared divisoria de material aislante (madera o similar). Dicha pared debe estar a 10 mm, como mínimo, del fondo de la placa. X = mínimo 150 mm Z = 10 mm Y = pared divisoria

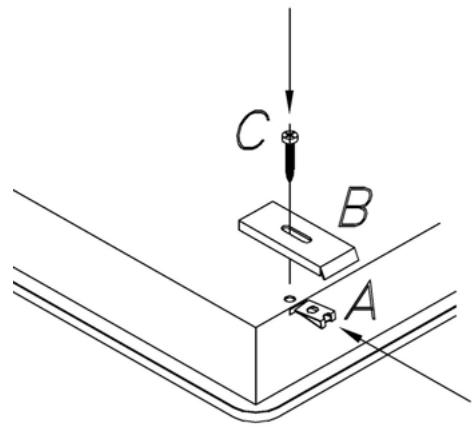

La fijación al mueble se realiza con soportes de fijación que se entregan como accesorios. En la parte inferior de la placa hay agujeros en donde se introducen las espigas (A) en donde se enroscan los tornillos (C) que bloquean los estribos de fijación (B). A = espiga a introducir en el fondo de la placa empotrable B = estribo de fijación C = tornillo

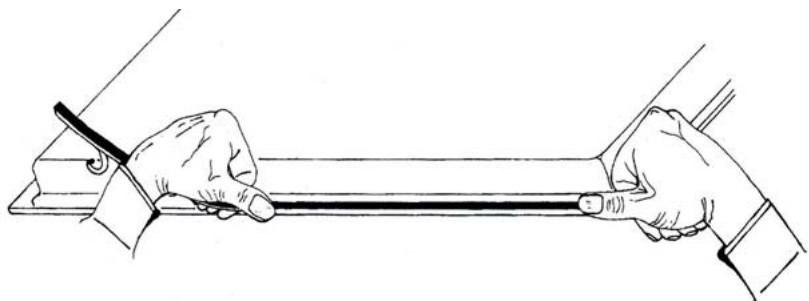

Aplicación de la junta

Importante - La figura de abajo indica el modo de aplicar el sellador en todo el perímetro. Este aparato ha sido fabricado para uso no profesional doméstico.

Acoplamiento de dos o varias encimeras domino

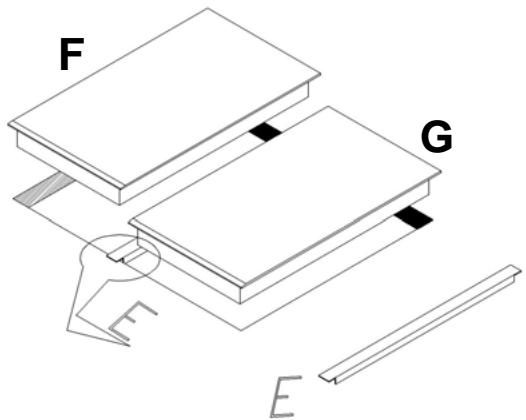

Realice un corte en la encimera que permita encastrar dos o varias placas domino. En primer lugar hay que colocar el soporte de acero (E), entregado en el embalaje, y luego introducir la placa (G) como indicado en la figura de abajo. En el espacio que queda libre, introduzca la placa (F). El soporte de acero, junto la junta montada en las dos placas domino, garantizarán un cierre hermético contra las filtraciones de líquidos. Las placas domino se fijan a la encimera con el juego de estribos suministrado.

2. Conexión eléctrica

Controle los datos indicados en la placa situada en el fondo de la encimera y verifique que la tensión nominal de línea y potencia disponibles sean adecuadas para su funcionamiento. Antes de efectuar la conexión, controle la eficiencia de la instalación de puesta a tierra. La puesta a tierra del aparato es obligatoria por Ley. El Fabricante no se asume ninguna responsabilidad por posibles lesiones a personas o daños a cosas causados por la inobservancia de dicha norma. Para los modelos sin enchufe, instale en el cable un enchufe normalizado que soporte la carga indicada en la placa de características. El conductor de tierra del cable es de color amarillo-verde. De todas maneras, el enchufe debe ser accesible. Si se desea realizar una conexión fija a la línea, habrá que colocar entre el aparato y la línea, un dispositivo omnipolar de corte con una distancia entre los contactos de 3 mm como mínimo. Para conectar el cable a la encimera hay que aflojar y quitar la tapa de la regleta para llegar a los contactos. Una vez efectuada la conexión, bloquee el cable con el sistema de fijación y cierre la tapa de la regleta. Si hubiera que sustituir el cable de alimentación, el conductor de tierra (amarillo-verde) debe ser, obligatoriamente, 10 mm más largo que los conductores de línea. Use sólo un cable de goma tipo H05RR-F, la sección de los cables internos debe ser de 3x1,5 mm. DECLARACIÓN DE CONFORMIDAD. Las partes destinadas a tener contacto con substancias alimenticias de este aparato son conformes a la Directiva 89/109 CEE y al Dec. Legislativo N° 108 del 25/1/92. CE Aparato conforme a las directivas europeas 89/336/CEE, 93/68/CEE, 73/23/CEE y modificaciones siguientes.

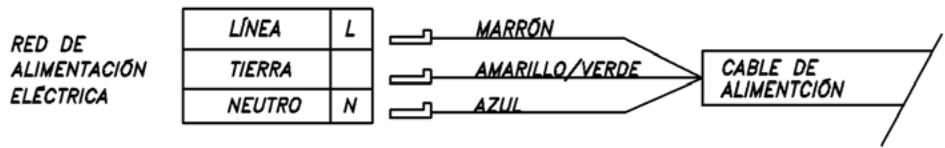

Posibilidad de conexión

INSTRUCCIONES DE USO Importante: antes de cocinar por primera vez, es necesario limpiar la encimera. Lave perfectamente la cubeta y la cesta con agua caliente y detergente líquido para platos. Después encienda el elemento calentador (resistencia) durante 5 minutos a la temperatura máxima, con la cubeta del aceite vacía, a fin de eliminar el riesgo de que al cocinar los alimentos absorban el olor que la resistencia emanará durante el primer encendido.

Para la cocción, ponga en funcionamiento la freidora sólo tras haberla llenado de aceite. De funcionar sin aceite por mucho tiempo, se activa un dispositivo de seguridad térmico de rearme manual que interrumpe su funcionamiento. Llenado de aceite Vierta el aceite en el recipiente procurando que el nivel esté comprendido entre las marcas máximo ( -MAX ) y mínimo ( MIN ) indicadas en la pared de la cubeta de acero. La cantidad de aceite aconsejada es de 2,7 máximo y 2 litros mínimo. Los mejores resultados se obtienen utilizando un buen aceite de semillas de maní. Procure no mezclar aceites diferentes. Comienzo de la fritura Coloque la comida a freír dentro de la cesta, sin sobrecargar esta última. Para obtener una fritura homogénea aconsejamos concentrar los alimentos sobre todo en el perímetro de la cesta, dejando menos carga en la parte central. Para comenzar la cocción, gire el mando situado en la parte delantera de la freidora. Al configurar la temperatura deseada se encienden dos pilotos: - piloto de llegada tensión indica el encendido del aparato - piloto de temperatura aceite indica el calentamiento de la resistencia a la temperatura predeterminada. Cuando el aceite ha alcanzado la temperatura requerida, el piloto se apaga.

PILOTO LLEGADA TENSIÓN Tan pronto como el “piloto temperatura aceite” se apague, sumerja la cesta con la comida en el aceite caliente.

Consejos para la cocción El aceite nunca debe estar por debajo del nivel mínimo. La duración del aceite depende de su degradación, de la cantidad de veces que se lo calienta y de aquello que se fríe. Se aconseja cambiarlo por completo cada 5 - 8 frituras si se fríe a temperaturas bajas. Los alimentos por freír deben sumergirse solamente cuando el aceite haya alcanzado la temperatura justa, es decir cuando el piloto de la temperatura del aceite se apaga. Si se cocina a temperatura muy baja, la fritura absorbe el aceite. A temperatura muy alta se forma de inmediato una costra y el interior queda crudo. Controle que los alimentos sean delgados o del mismo espesor, puesto que los alimentos demasiado gruesos se cocinan mal en el interior, y aquellos de espesor uniforme alcanzan contemporáneamente la cocción ideal. Seque muy bien los alimentos antes de sumergirlos en el aceite, porque si están húmedos podrían quedar blandos una vez cocidos. Acabado de la fritura Si la comida ha alcanzado el grado de doradura deseado y usted considera que la cocción ha concluido, apague el aparato colocando el mando en “0”. Deje gotear el aceite excedente dejando la cesta un poco adentro de la freidora, enganchándola en el alojamiento situado en la parte central de la cubeta. Filtración del aceite Aconsejamos filtrar el aceite, porque después de cada fritura las partículas de alimento, sobre todo de aquellos empanados o enharinados, al quedar en el líquido tienden a quemarse y alteran el aceite mucho más rápidamente. Controle que el aceite esté lo bastante frío (espere alrededor de dos horas), porque usted podría sufrir quemaduras graves.

Filtre el aceite de la cubeta de aceite de la freidora vertiéndolo en un recipiente y después elimine los posibles restos que queden depositados en la cubeta, utilizando una esponja o papel absorbente. El aceite filtrado puede conservarse en el interior de la freidora en la cubeta de acero. Sin embargo, si entre una cocción y la siguiente transcurriera mucho tiempo, se aconseja conservar el aceite en un recipiente cerrado para que no se degrade.

Se aconseja conservar por separado el aceite utilizado para freír pescado y aquel utilizado para freír otros alimentos.

LIMPIEZA Y MANTENIMIENTO Notas importantes

Atención: las superficies de la zona de cocción se ponen incandescentes durante su uso. Por tal razón, se aconseja mantener alejados a los niños. Procure que no caigan objetos duros sobre las superficies en vidrio. En ciertas condiciones, el material es sensible a las cargas mecánicas. Los choques con objetos puntiagudos pueden provocar la rotura de las superficies. Si inadvertidamente se produjeran roturas o grietas en la superficie de vitrocerámica, interrumpa de inmediato el uso y contacte al servicio de asistencia clientes. También es necesario controlar que los cables y enchufes de otros electrodomésticos, conectados en tomacorrientes cercanos, no tengan nunca contacto con superficies de cocción calientes. Nunca debe limpiarse la encimera utilizando dispositivos de limpieza por vapor o similares.

Después de su uso, limpie la encimera una vez que se haya enfriado, porque incluso los residuos más pequeños terminarían por carbonizarse al utilizar nuevamente el aparato. Utilice exclusivamente los productos detergentes comerciales aconsejados. Las piezas de acero deben limpiarse con productos idóneos no abrasivos ni corrosivos.

Evite utilizar productos a base de cloro (lejía, etc.). Los estropajos de acero, esponjas abrasivas o polvos pueden producir rayaduras. No utilice los productos para la limpieza del horno, porque son corrosivos. La suciedad ligera puede eliminarse por medio de un paño húmedo o con sosa caliente. Los residuos de detergente deben eliminarse con agua fría y las superficies deben secarse correctamente. Las manchas de agua, resistentes al agua hirviendo, pueden eliminarse con vinagre o limón o con líquidos antical. Si uno de tales productos tiene contacto con el marco o con la cubeta de acero, limpie los mismos de inmediato con un trapo mojado, porque son substancias ácidas.. La cesta y la cubeta del aceite pueden lavarse en el lavavajillas. Las incrustaciones en el vidrio pueden eliminarse fácilmente con una rasqueta para vidrio. El mango de la rasqueta no debe ser de plástico, porque podría pegarse sobre las superficies calientes. Tenga cuidado durante su uso, porque podría lastimarse.

SERVICIO TÉCNICO Antes de llamar al Servicio de Asistencia Técnica proceda de la siguiente manera: si el aparato no funcionara, le aconsejamos comprobar que el enchufe esté bien conectado en el tomacorriente.

Si no encuentra la causa del desperfecto, apague el aparato y no trate de repararlo, llame al Servicio de Asistencia Técnica.

El aparato está acompañado por un certificado de garantía que le permite utilizar el Servicio de Asistencia

Técnica. Conserve el certificado de garantía debidamente cumplimentado para mostrarlo al Servicio Técnico Autorizado junto con un recibo fiscal válido emitido por el revendedor en el momento de la compra (boletín de entrega, factura, recibo, etc.), en donde tienen que estar indicados el nombre del revendedor, la fecha de entrega, los datos de identificación del producto y el precio de venta.
