MANUALE UTENTE DVF11CPN ROSIERES

LIBRETTO D'USO E MANUTENZIONE

PIANI DI COTTURA DA INCASSO DOMINO FRIGGITRICE

PCDVF11CPN

ISTRUZIONI PER IL MONTAGGIO

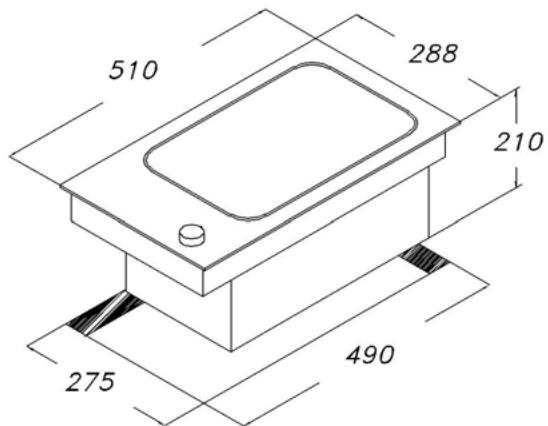

DATI TECHNICI

MODELLI	PCDVF11CPN
Tensione	230V
Corrente	16A
Potenza massima W	2300

1. Montaggio

L'installazione è a carico dell'acquirente. La Casa Costrutrice è esonerata da questo servizio. Gli eventuali interventi richiesti alla Casa Costrutrice, se dipendono da un'errata installazione, non sono compresi nella garanzia.

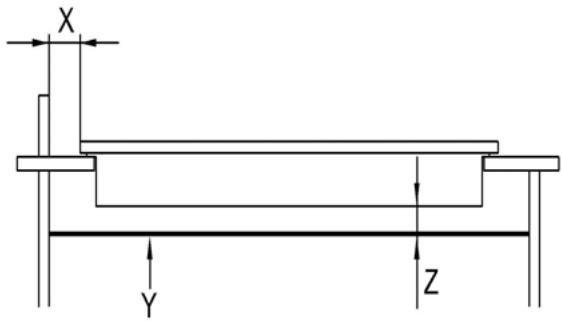

I piani da incasso sono predispositi per l'installazione in top realizzati in qualsiasi materiale, perché resistente ad una temperature di 100^ , e di spessore variabile fra 25 e 40 mm. Qualora il piano venga incassato in modo che sul suo lato sinistro o destro ci sua parete di un mobile, la distanza fra la parete verticale ed il bordo del piano, delve essere almeno 150 mm;la distanza fra la parete posteriore ed il bordo del piano delve essere invece di almeno di 55mm. Tra il piano da incasso ed il vano sottostante delve essere insertita una parete di divisione in materiale isolante (legno o similari). Tale parete delve distare almeno 10 mm dal fondo della cassetta.

X=minimo150mm

Z=10mm

Y = parete divisoria

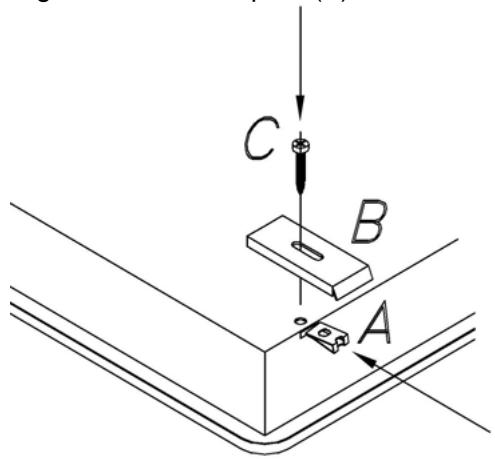

Fissaggio al mobile

Il fissaggio al mobile è ottenuto mediante staffe di fissaggio che vengono fornite come accessori. Nella parte inferiore della cassetta sono più predisposti i fori dove vengono inserte le spine (A) cui devono essere avvitate le apposite viti (C) che bloccano le staffe di fissaggio (B).

A = spina da insere sul fondo del piano ad incasso

B = staffa di fissaggio

C = vite

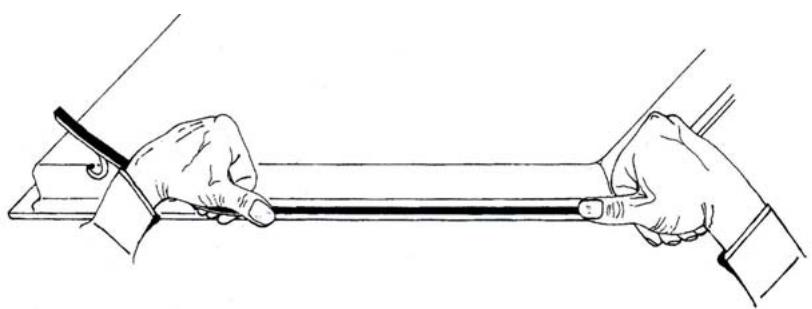

Applicazione sigillante

Importante-La figura qui sotto indica come deve essere applicato il sigillante su tutto il perimetro.

Quest'apparecchio è stato concepito per uso di tipo non professionale all'interno d'abitazioni.

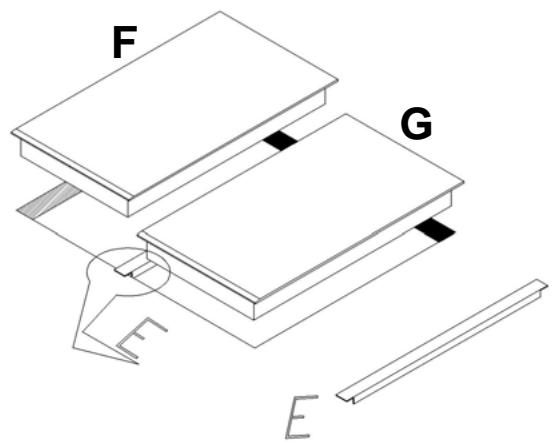

Accoppiamento di due o più pianeti domino

Eseguire un taglio sul piano di lavoro che permetta l'incasso di due o più piani domino.

Posizione innanzitutto il supporto in acciaio (E) fornito in dotazione nell'imballo e successivamente inseire il piano di cottura (G) come indicate nella figura sottostante. Nello spazio rimasto libero inseire il piano di cottura (F).

Il supporto in acciaio, con la guarnizione presente sui due piani domino garantirà una chiusura ermetica contro l'eventuale infiltrazione di liquidi.

Il fissaggio dei domino al top è ottenuto mediante l'utilizzo del kit di staffe in dotazione.

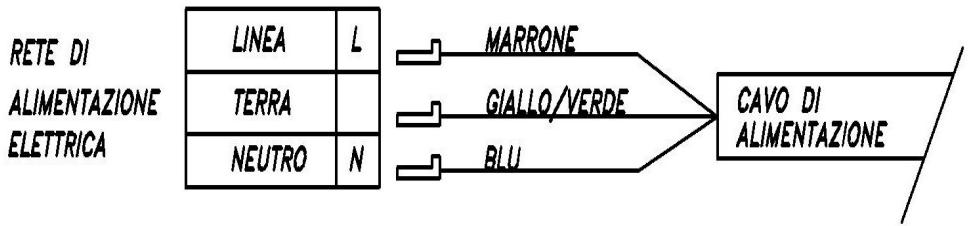

2. Collegamento elettrico

Controllare i dati riportati sulla targhetto posta sul fondo del piano di cottura, quando accertarsi che tensione nominale di rete e potenza disponibili, siano adatte al suo funzionamento.

Prima di effettuare il collegamento verificare l'efficienza dell'impiano di messa a terra.La messa a terra dell'apparecchio è obbligatoria per Legge. La Casa Costrutrice declina agli responsabilità per eventuali danni a persona e a cose derivanti dalla mancata osservanza di但这a norma.

Per eventuali modelli sprovvisti di spina, montare sul cavo una spina normalizzata che sa in grado di sostortare il carico indicate in targhetta. Il conduttore di terra del cavo è contraddistinto dai colori giallo verde. In agli caso la spina deve essere accessibile.

Nel caso si desideri realizazare una connessione fissa alla rete, si dovrà interporre, tra l'apparecchio e la rete un dispositivo onnipolare con aperture minima fra i contatti di almeno 3 mm.

Per il collegamento del cavo con il piano di cottura è necessario allentare e rimuovere il coperchio della morsettiera sino ad arrivare ai contatti nel suo interno. Effettuato il collegamento, il cavo deve essere bloccato con il systema di fissaggio in dotazione e il coperchio della morsettiera immediatamente richiuso.

In caso di sostituzione del cavo di alimentazione, il conduttore di terra (giallo-verde), deve obbligatoriamente essere più lungo di 10mm rispetto ai conduttori di linea.

Utilizzare esclusivamente un cavo in gomma tipo H05RR-F, la sezione dei cavetti deve essere di 3 × 1.5 ~mm .

DICHIARAZIONE DI CONFORMITA. Quest'apparecchiatura, nelle parti destinate a venire a contatto con sostanze alimentari, conforme alla prescrizione della dir.CEE89/109 e al D.L.. di attuazione N° 108 del 25/01/92.

CE Apparecchio conforme alle direttive europee 89/336/CEE, 93/68/CEE, 73/23/CEE e successive modifiche.

ISTRUZIONI PER L'USO

Importante: Prima di cucinare per la prima volta è necessario provvedere alla pulizia del piano di cottura. Lavare accuratamente la vasca e il cestello con acqua calda e detersivo liquido per piatti. Si passera in seguito all'accensione dell'elemento riscaldante (resistenza) per 5 minuti alla massima gradazione di temperatura con la vaschetta dell'olio vuota. In quello modo si eliminerà il rischio che durante la cottura il cibo possa assorbire l'odore che la resistenza produrrà durante la prima accensione.

Per la cottura, la friggitrice deve essere messa in funzione solo après averla riempita di olio. Infatti, se riscaldata a vuoto per lungo tempo, interviene un dispositivo di sicurezza termico a riarmo manuale che ne interrompe il funzionamento.

Riempimento dell'olio

Versare l'olio nel recipiente facendoattenzione che il livello sia sempre compreso tra i riferimenti di massimo (-MAX) e di minimo(-MIN) indicati nel dato della vaschetta in acciaio.La quantita'dolio suggerita è compresa tra un massimo di 2.7 litri e un minimo di 2 litri.

I migliori ristati si ottengono utilizzando un buon olio di semi di arachide.Evitare di mescolare olii differenti.

Inizio frittura

Mettere il cibo da friggere nel cestello, perché mai sovraccaricarlo. Per ottenere una frittura più omogenea, consigliamo di concentrare gli alimenti soprattutto sul perimetro del cestello, lasciando meno carico nella parte centrale.

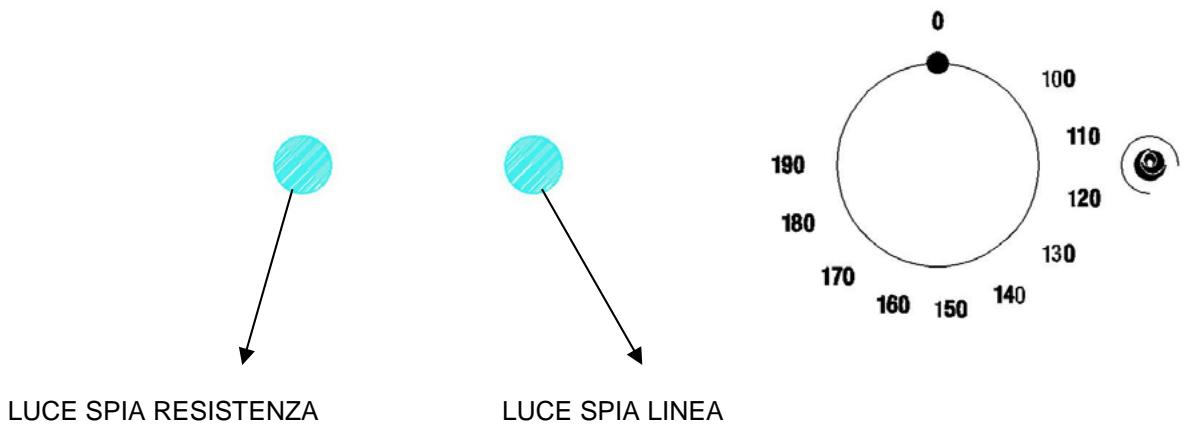

Per iniziare la cottura si deve agire sulla manopola posta sulla parte frontale della friggitrice. Impostando la temperatura desiderata si accendono due luci spia:
-luce spia di linea indica l'accensione del piano di cottura
-luce spia resistenza indica il riscaldamento della resistenza alla temperature preimpostata.Quando I' olio raggiunto la temperatura richiesta la luce spia resistenza si spegne.

Non appena la "luce spia resistenza" si spegne immergere il cestello con il cibo nell'olio caldo.

Consigli per la cottura

L'olio non deve mai scendere sotto il livello minimo.

La durata dell'olio dipende dal deterioramento, da quando voltaViene riscaldato e da casa si frigge. Si consiglia di sostituirlo completeness anni 5:8 fritture se si frigge a basso temperature.

Gli alimenti da friggere devono essere immersi solo quando l'olio ha raggiunto la giusta temperatura,cioe quando la luce spia resistenza si spegne.

Se si cucina a temperatura troppo bassa,la frittura assorbe olio. A temperatura troppo alta si forma subito la crosta e l'interno rimane crudo.Controllare che gli alimenti siano sottili e di uguali spessore in quanto gli alimenti troppo spessi cuociono male all'interno,mentre quelli di spessore uniforme raggiungono contemporaneamente la cottura ideale.

Asciugare perfettamente gli alimenti prima di immergerli nell'olio poiché se umidi, potrebbero risultare molli dopo la cottura.

Fine frittura

Se il cibo ha raggiunto un grado di doratura desiderato e ritenete che la cottura sia ultimata, spegnere l'apparecchio portando I' idice della manopola a "0".Fate sgocciolare l'olio in effesso lasciando per un po' il cestello nell'interno della friggitrice, innestandolo nell' apposita sede posta nella parte centrale della vasca.

Filtraggio dell'olio

Consiglio di eseguire questa operazione dopo anni frittura poiché le particelle degli alimenti soprattutto quando sono impanati o inferinati, rimanendo nel liquido hanno tendenza a bruciare e quindi a provocare un'alterazione molto più rapida dell'olio.

Controllare che l'olio sia sufficientemente freddo (attendere circa due ore) altrimenti si rischiano gravi scottature.

Filtrare l'olio dalla vasca di contentimento in acciaio della friggitrice facendolo defloure in un recipiente rimuovendo eventuali depositi dalla vasca con l'aiuto di una spugna o con della carta assorbente. L'olio filtrato più essere conservato all'interno della friggitrice all'interno della vaschetta in acciaio. Tuttavia se tra una cottura e l'altra dovesse intercorrere molto tempo, è consigliabile conservare l'olio in un recipiente chiuso onde evitare il suo deterioramento.

E' beona norma conservare separamente l'olio usato per friggere pesce da quello usato per friggere altri cibi.

PULIZIA E MANUTENZIONE

Note importanti

Attenzione: le superfici delle zone di cottura diventano roventi durante l'uso. Per quello motivo è consigliabile Maintainere i bambini lontano alla loro portata.

Evitate di far cadere oggetti duri sulle superfici in vetro. Il materiale è in alcune condizioni sensibile ai carichi meccanici. Carichi d'urto puntiformi possono condurre alla rottura delle superfici. Nel caso che si provochino inavvertamente rotture, crepe o incrinature sul piano in vetroceramica, è necessario interrompere immediatamente l'uso del piano di cottura e contattare l'assistenza clienti.

Inoltre è necessario assicurarsi che i cavi e le spine di eventuali elettrodomestici inserte in prese poste nelle vicinanze non vengano mai a contatto con le superfici di cottura calde.

Il piano di cottura in nessun caso deve essere pulito facendo uso di dispositivi di pulizia a vapore o simili.

Dopo l'uso è necessario pulire agli volta il piano di cottura, aspettando prima che si raffreddi. Anche i più piccoli residui al successivo uso finirebbero per carbonizzarsi. Usate solamente i prodotti detergenti consigliati e reperibili in commercio. Le parti in acciaio devono essere pulite con prodotti idonei non abrasivi o corrosivi. Evitare prodotti a base di cloro(varechina, ecc.). La paglietta d'acciaio, le spugne abrasive e le polveri possono produrre graffiti. I prodotti per la pulizia del forno non sono indicate perché corrosivi.

Lo sporco leggero più essere eliminato per mezzo di un panno umido o con soda calda. I residui di detergente devono essere eliminati con acqua fredda, e le superfici devono quando essere accuramente asciugate. Le macchie d'acqua resistenti all'acqua bolrente possono essere eliminate con aceto e limone, o con liquidi anticalcare. Se uno di questi detergenti viene aicontatto con la cornice o la vaschetta in acciaio,queste devono essere immediatamente pulite con un panno bagnato perché sono sostanze acide.

Il cestello e la vasca dell'olio possono essere messi in lavastoviglie.

Le incrostazioni sul vetro sono essere asportate agevolmente con un raschietto per vetro. Il manico del raschietto non deve essere di materiale plastico, che potrebbe incollarsi sulle superfici calde. Prestate attenzione durante il suo uso: pericolo di ferimento.

ASSISTENZA TECHNICA

Prima di chiamare il servizio di Assistenza Tecnica:

In caso di mancato funzionamento del piano vi consiglio di verificare il buon inserimento della spina nella presa di corrente.

Nel caso non s'individuali la causa del mal funzionamento:

spagnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

L'apparecchio è corredato da un certificato di garanzia che le permette di usfuquire del Servizio Assistenza Tecnica.

Il certificato di garanzia dovrè essere da Lei conservato, debitamente compilato, per essere migliorato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.
