MANUALE UTENTE RID64DCS ROSIERES

Questo manuale di installatione è pensato per i produttorri di cucine che accoglieranno questi prodotti. Per garantire la sicurezza e otteneri gli uomini risultati, leggere attendamente Questo manuale, comprese le istruzioni di sicurezza, e conservarlo per riferimenti futuri. Prima di procedere con l'installazione, prenderenota del numero di series, in quanto potrebbe essere necessario in caso di riparazioni. Verificare eventuali danni durante il trasporto e consultare un technician in caso di dubbi prima dell'utilizzo. Tenere sempre tutto il materiale da imballaggio a distance di sicurezza dai bambini.

NOTE: Le caratteristiche, le immagini contenute nel manuale e gli accessori del prodotto possono variare a seconda del modello acquistato.

indices

1 Avvisi di sicurezza per l'installazione p.2
2 Dove posizionare il prodotto p.3

2.1 Altri consigli

3 Dimensioni Piano cottura p.4-9

3.1 Larghezza 60
3.2 Larghezza 65
3.3 Larghezza 80

4 Strumenti per l'installazione p.10

4.1 Incasso standard
4.2 Incasso a filo-top

5 Distanze di installmente p.11

5.1 Precauzioni

6 Mobili e ventilazione p.12 - 13

6.1 Larghezza 60 - 65 - 80 su base fornno

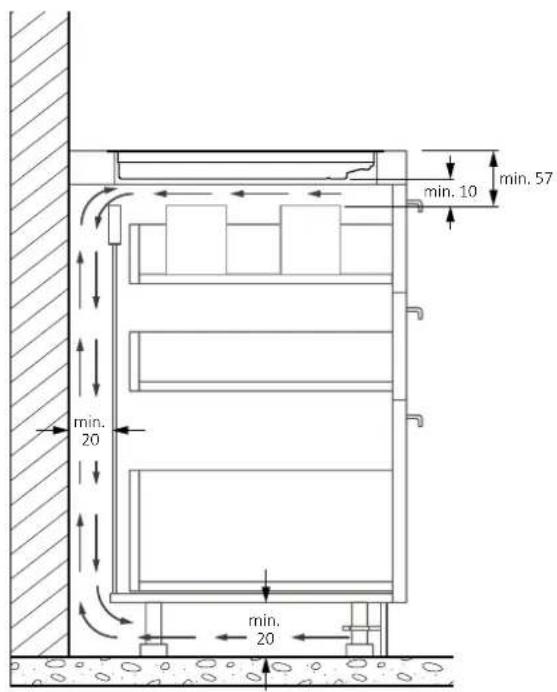

6.2 Larghezza 60 - 65 - 80 su base con cassetti

6.3 Larghezza 60 - 65 - 80 su base con ripiani

6.4 Spessori del top

7 Dimensioni di incasso p.14 - 19

7.1 Piano cottura da 60
7.2 Piano cottura da 65
7.3 Piano cottura da 80

8 Connessione alla rete elettrica p.20 - 22

8.1 Avvisi di sicurezza
8.2 Istruzioni
8.3 Altri consigli
8.4 Schemadiallacciamento

9 Indicazioni d'installazione p.24 - 31

10.1 Avvertenze
10.2 Installazione step by step

11 Consegna all'utente p.32
12 Prima messa in funzione p.32
13 Smontaggio del prodotto p.32

Osservare le presentiindicazioni prima di iniziare il montaggio del prodotto. La vostra sicurezza è molto importante per nei. Leggere attendamente queste informazioni prima di utilizzato il piano cottura;

• L'installazione deve essere effettuata da un technician qualificato che deve conoscere e rispettoare le leggi vigenti nel paese di installmente e le istruzioni del fabbricante.
• Se è richiesta l'assistenza del produttore per eliminare guasti derivanti da un'errata installatione, tale assistenza non è coperta alla garanzia;
• Rimuovere il materiale di imballaggio prima diMETTERE in funzione l'elettrodomestico;
• Dopo aver disimballato il prodotto, verificare che non sia danneggiato e, in caso di problemi, contattare il centro assistenza prima di procedere con l'installazione e non collegarlo alla rete elettrica;
• Un prodotto danneggiato più essere la causa di un corto circuito, una scossa elettrica, un principio d'incendio e altri pericoli;
• Verificare se nell'imballo ci sono accessori o materiali di corredo (buste con viti, documenti, opuscoli etc.) e, nel caso, rimuoverli e conservarli;

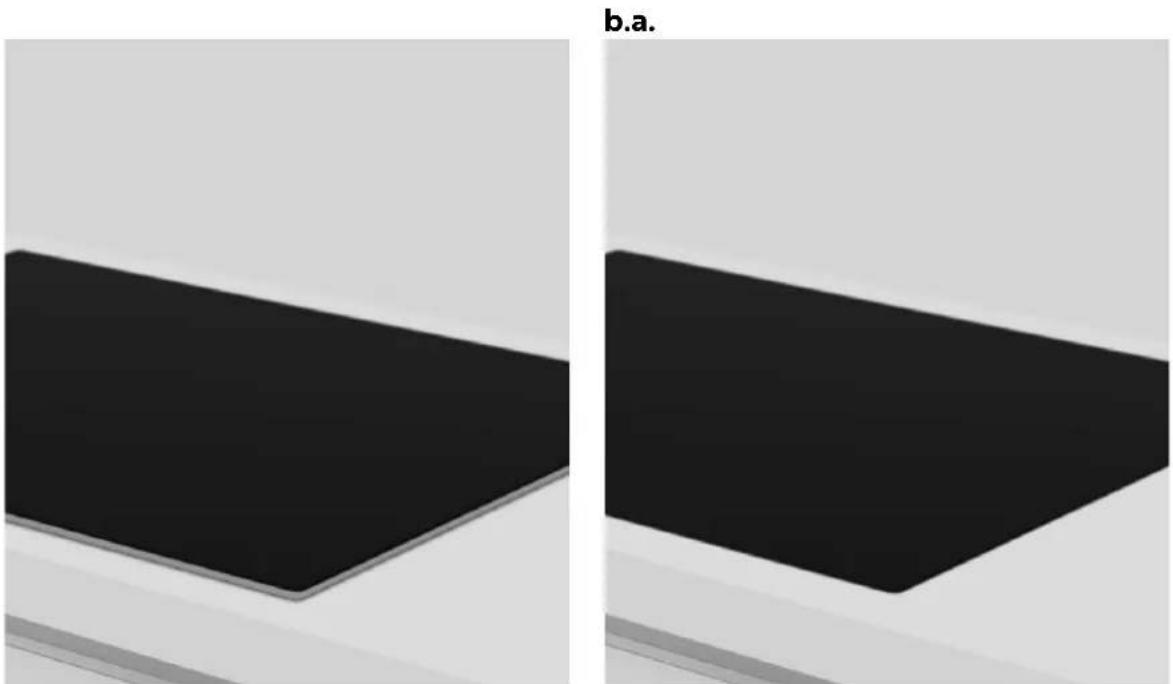

  Il prodotto può essere posizionato in sormonto o a filo con il piano di lavoro;
• Prima di installare l'elettrodomestico, accertarsi che la ventilazione sia sufficiente per consentire la corretta circolazione dell'aria fresca necessaria per il raffreddamento e la salvaguardia dei componenti interni. In base al tipo di sistemasione, praticare le aperture specificate sulle illustrazioni. Fissare sempre il piano cottura al mobile con le clips/viti in dotazione con l'elettrodomestico.
• Il funzionamento del piano cottura alle frequenze nominali non richiede interventi o installazioni supplementari.
• Se occorre l'assistenza del fabbricante per eliminare eventuali guasti dovuti all'installazione errata, tale assistenza non è coperta alla garanzia. Attenersi alle istruzioni per l'installazione fornite per il personale qualificato.
• Un'errata installatione cui o lesioni a persone, animali o cose. Il produttore non cui o essere ritenuto responsabile per tali danni o lesions;
• L'utilizzo sicuro viene garantito solo se l'installazione è stata effettuata in modo corretto secondo le presenti istruzioni. In caso di danni dovuti a un montaggio scorretto la responsabilità ricade su chi ha installato il prodotto;
• Durante l'installazione, l'elettrodomestico non deve essere collegato alla rete elettrica.
• Si consiglia di indossare quanti protettivi durante l'installazione per evitare lesioni da taglio;
• La garanzia non copre danni causati da un'installazione errata;

• In caso di installmente errata, manomissione dell'apparecchio e collegamento non conforme, decade la validità della garanzia del prodotto;

• Accertarsi che a incasso ultimato il cavo di alimentazione elettrica del prodotto non sia disponibile accessibile;

• Dopo il montaggio, il cavo di alimentazione non deve entrare in contatto con parti mobili dei componenti della cucina (ad esempio un cassetto) e non deve essere esposto a sollecitazioni meccaniche;
• Questo prodotto richiede una costante ventilazione durante l'uso. Non copire le prese d'aria;
• Nel consignare il prodotto all'utente finale, il technique deve assicurarsi che sia stato installato correttamente;

Dove installare il prodotto

2

• Installare e utilizzato quello prodotto in un ambiente chiuso, coperto, asciutto e ben ventilato;
• Non installare il prodotto in ambienti aperti ed esposti agli agenti atmosferici;
• Questo prodotto è stato progettato per essere utilizzato fine ad una altitudine massima di 2000 metri;
• Montare il prodotto in prossimità di una presa elettrica;
• Utilizzare il prodotto solo se inserto in un vano incasso, altrimenti si rischiano lezioni e scottature;
• Non installare il piano cottura sopra un forno non raffreddato, un'asciugatrice, una lavastoviglia o un frigorifero. Consigliamo di evitareanche l'installazione,. sopra una lavatrice. E consentito installare il piano cottura sopra un forno raffreddato;

2.1 Altri Consigli

• Sagomare il piano di lavoro in modo preciso servendosi degli strumenti necessari a seconda del materiale da tagliare. Le superfici dell'intaglio devono essere sigillate o come quene resistenti alla penetrazione di umidità;
• Il piano di lavoro deve essere sagomato attenendosiagli schemi presenti in que-sto manuale. La superficie di cottura dev'essere in perfetta posizione orizzontale. Controllare che la guarnizione sost lo superficie di cottura, ove prevista, sua collocata a dovere;
• Servirs di un panno morbido durante l'installazione per evitare di rovinare il piano cottura ed il piano di lavoro;

AVVERTENZA: Pericolo di incendio e di danneggiamento a causa di fiamme libere. Tenere le fiamme libere (es. una candela) lontane dal prodotto.

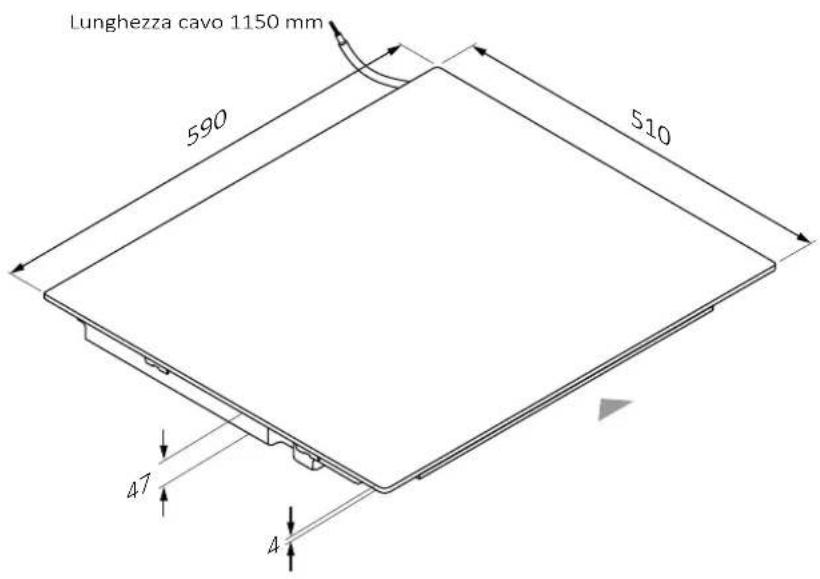

3 Dimensioni Piano cottura

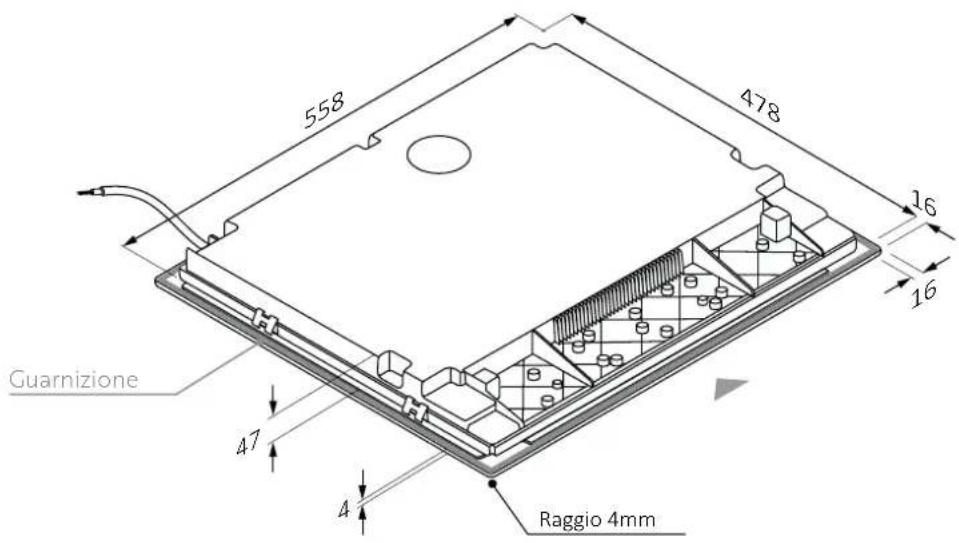

Larghezza 603.1

Dimensioni in mm

Vista assonometrica superiore

Vista assonometrica inferiore

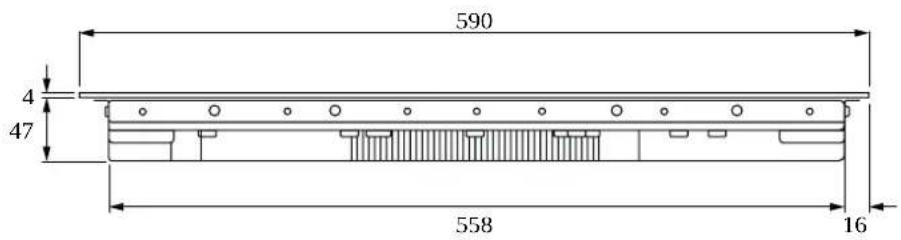

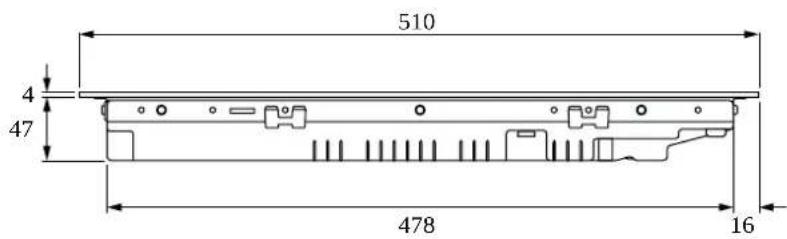

3.1 Larghezza 60

Dimensioni in mm

Vista frontale

Vista laterale

codici prodotto

HAIF64DCS

HAMT68IRBIS

HAMT661RCS

HAIF64IRBIS

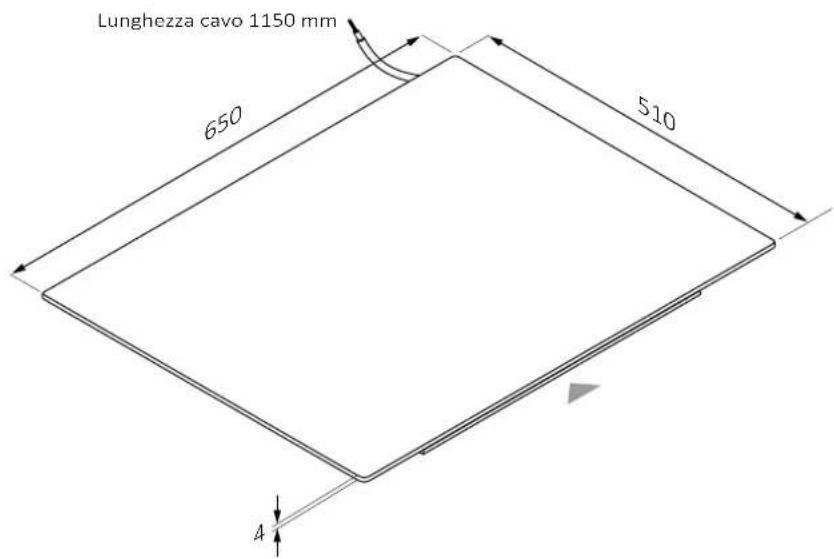

3 Dimensioni Piano cottura

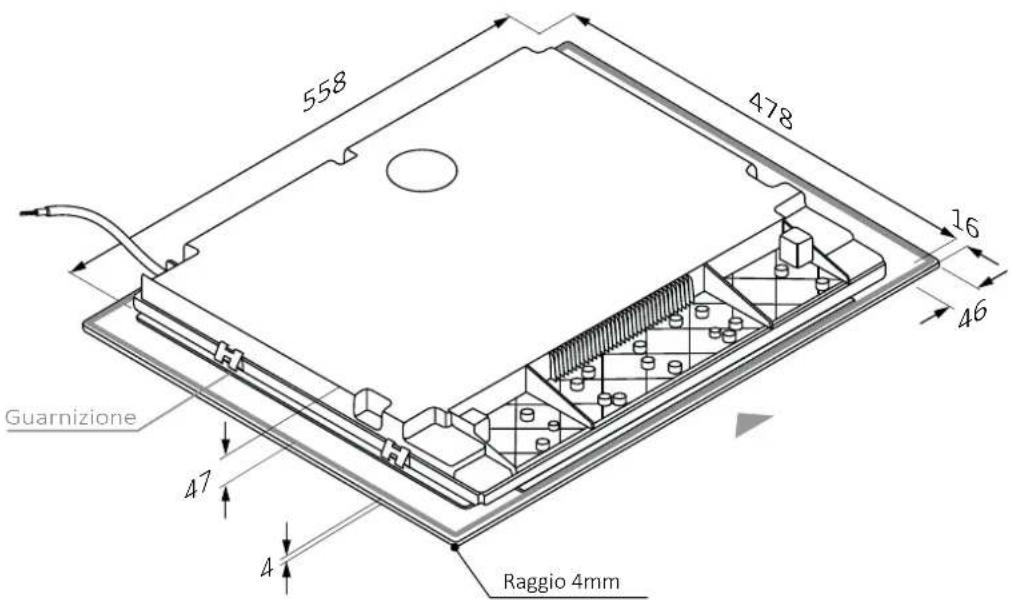

Larghezza 653.2

Dimensioni in mm

Vista assonometrica superiore

Vista assonometrica inferiore

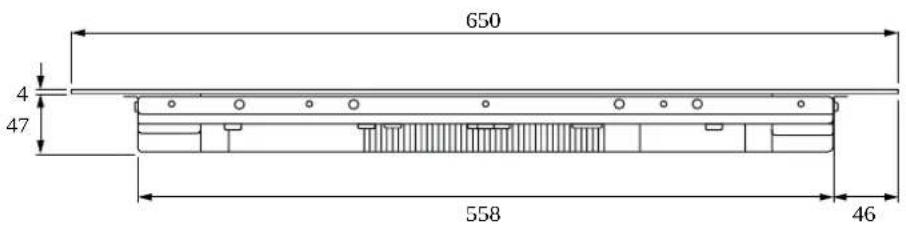

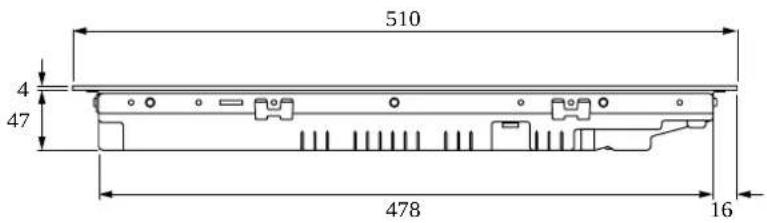

3.2 Larghezza 65

Dimensioni in mm

Vista frontale

Vista laterale

3 Dimensioni Piano cottura

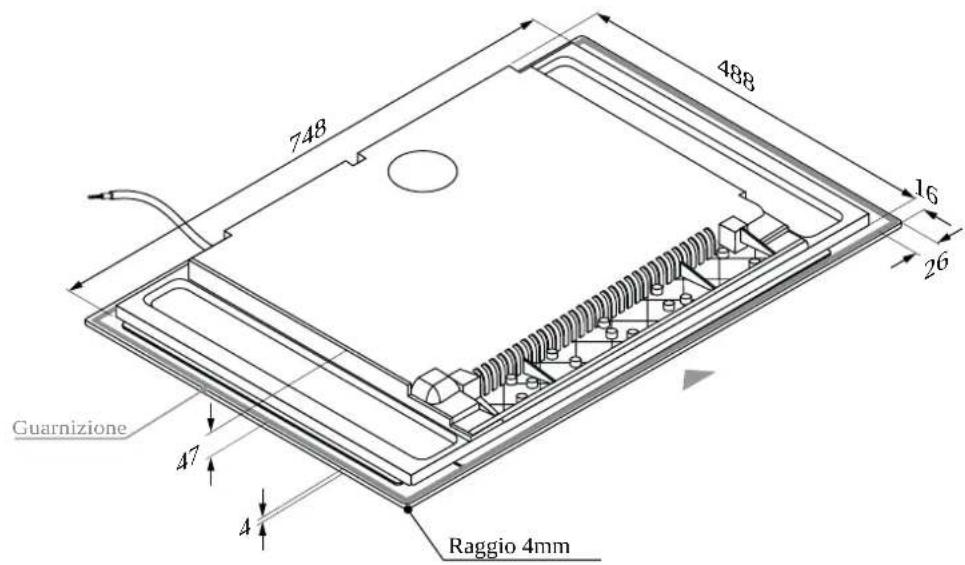

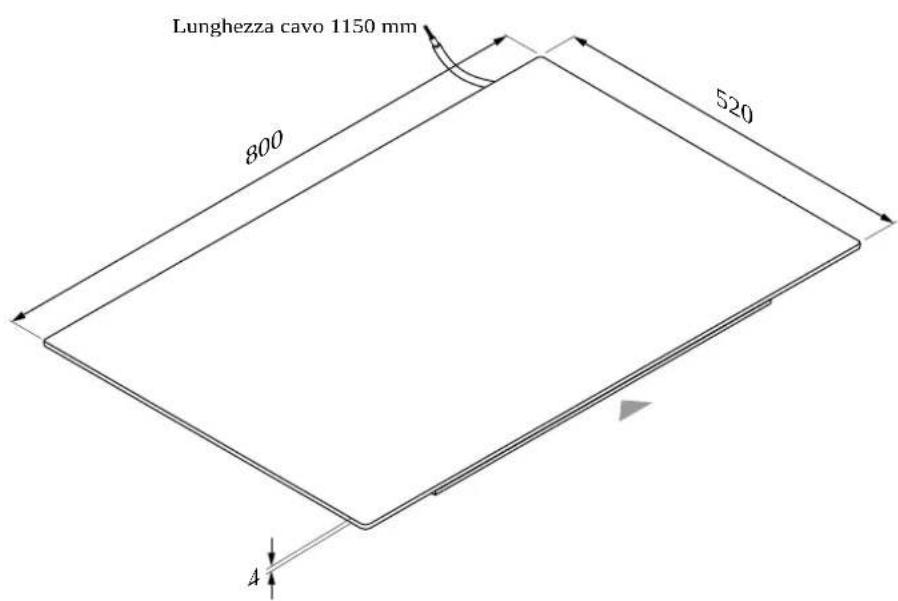

Larghezza 803.3

Dimensioni in mm

Vista assonometrica superiore

Vista assonometrica inferiore

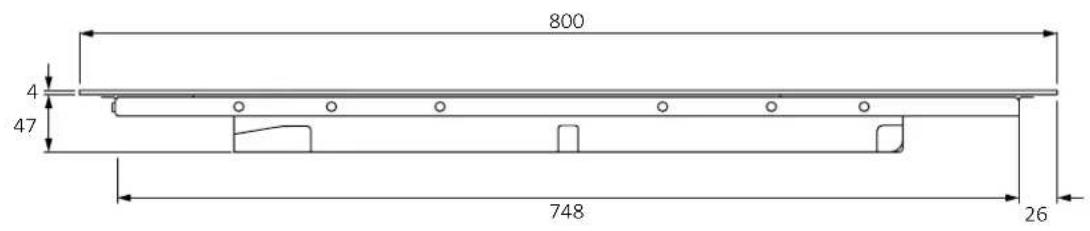

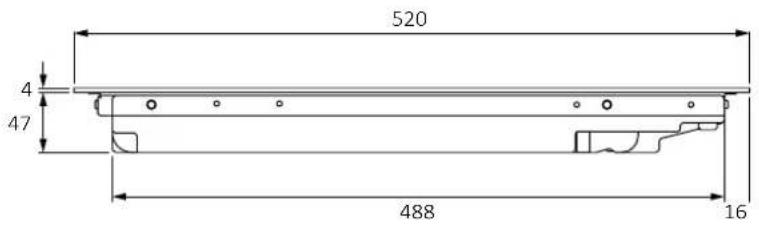

3.3 Larghezza 80

Dimensioni in mm

Vista frontale

Vista laterale

codici prodotto

HAMTB86IRCS HAMTB86IWCS

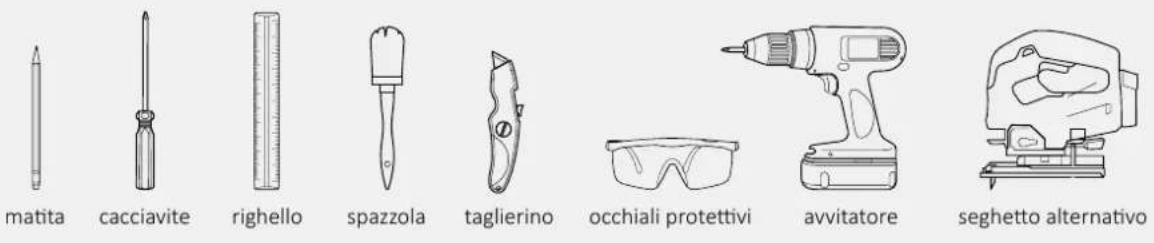

Incasso standard4.1

Strumenti necessari

Strumenti forniti con il prodotto

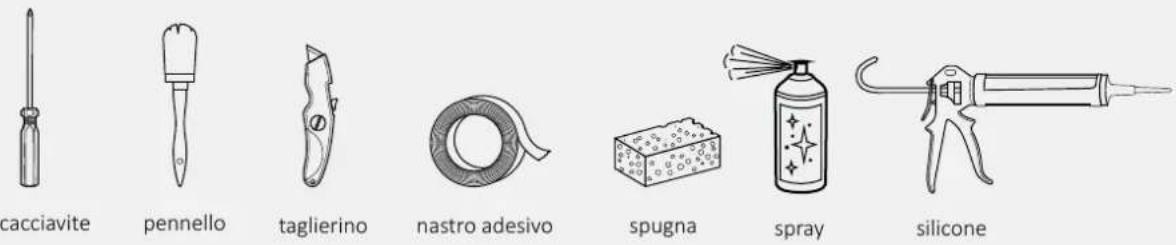

4.2 Incasso a filo-top

Strumenti necessari

Strumenti forniti con il prodotto

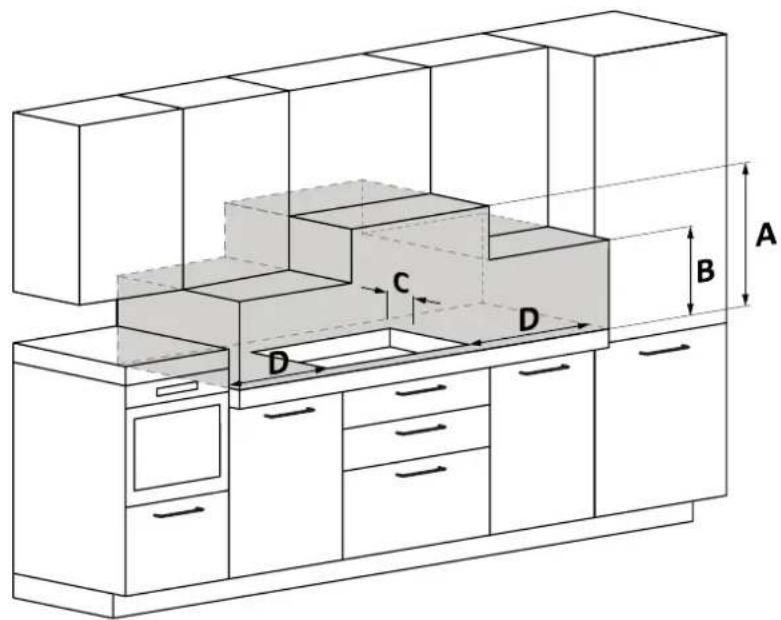

5.1 Precauzioni

• Relativamente a quanto attiene alla sicurezza, quello prodotto è conforme alle normative attualmente in vigore;
• La distanza tra il piano cottura e i mobili o gli elettrodomestici da incasso devese sere tale da garantire una sufficiente ventilazione e un sufficiente scarico dell'aria.
  La distanza minima tra il piano cottura e la cappa dipende dal modello della cappa (A);
  La distanza tra piano cottura e pensili deve tener conto della presenza di oggettiti ingombranti (pentole, mestoli ecc.), e del loro utilizzo (B):
• La distanza minima tra il foro del piano cottura e lo schienale/alzatina della cucina deve essere di almeno 35mm (C):
• Mantenere una distanza di sicurezza laterale dai mobili (D). Il rivestimento laterale dei mobili deve essere di materiale resistente al calore;
• Nell'area sottostante il piano cottura è necessario avee uno spazio libero di almeno di 10 mm tra il piano cottura stesso e qualsiasi altri oggetto, considerando che quest'ultimo potrebbe subire l'influenza del calore generato durante l'utilizzo:
• Per la ventilazione del prodotto seguire le istruzioni riportate in quello manuale;
• Se il prodotto viene installato sopra un forno, consultareanche le istruzioni di installatione del forno.

A Raccomandiamo una distanza di almeno 650mm consultare anche il manuale cappa;
B Considerare uno spazio utile per poter maneggiare pentole, mestoli e altri oggetti;
C 35 mm distanza dal foro incasso allo schienale/alzatina;
D 35 mm: piano cottura L60; 55 mm: piano cottura L65; 35 mm: piano cottura L80;

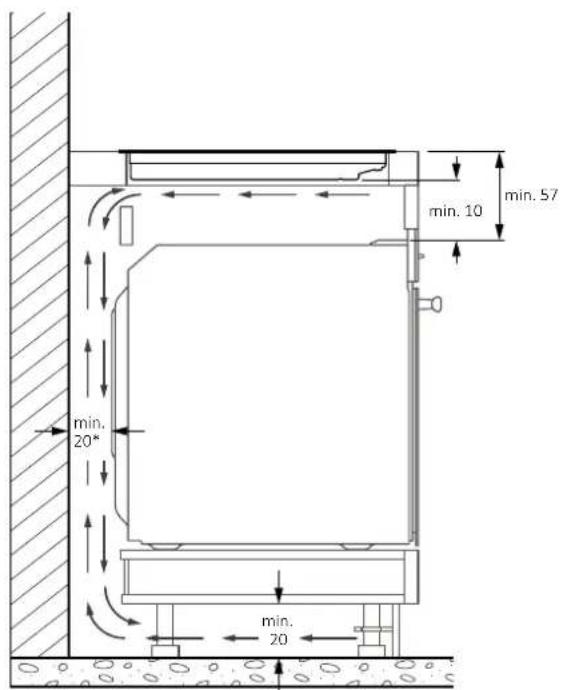

6.1 Larghezza 60 - 65 - 80 su base forno

* Indicazione relativa al piano cottura.
Perindicazioni riferite al Forno, consultare il manuale di installmente dedicato.

6.2 Larghezza 60 - 65 - 80 su base con cassetti

6.3 Larghezza 60 - 65 - 80 su base con ripiani

min.10 min.57

min. 20

min. 20

6.4 Spessori del top

7 Dimensioni di incasso

Il piano della cucina deve essere sagomato attenendosiagli schemi seguenti;
- La parte posteriore del mobile deve prevedere delle aperture, atteneriagli schemi seguenti.

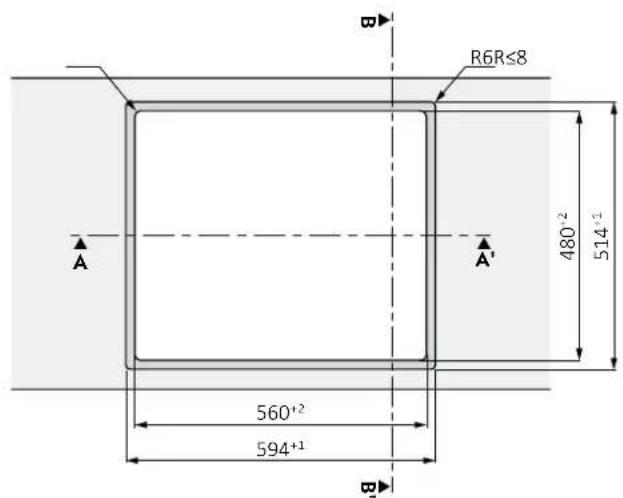

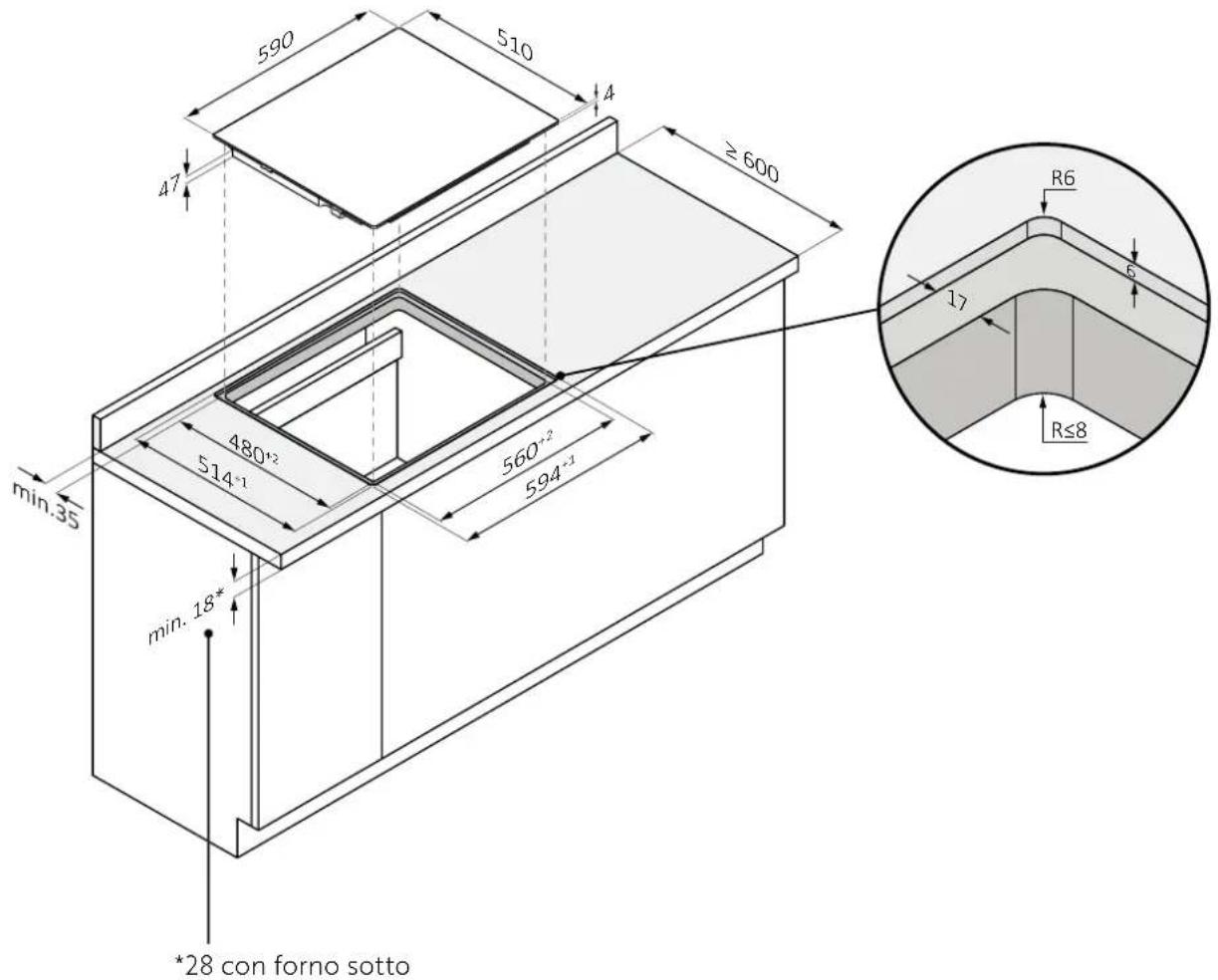

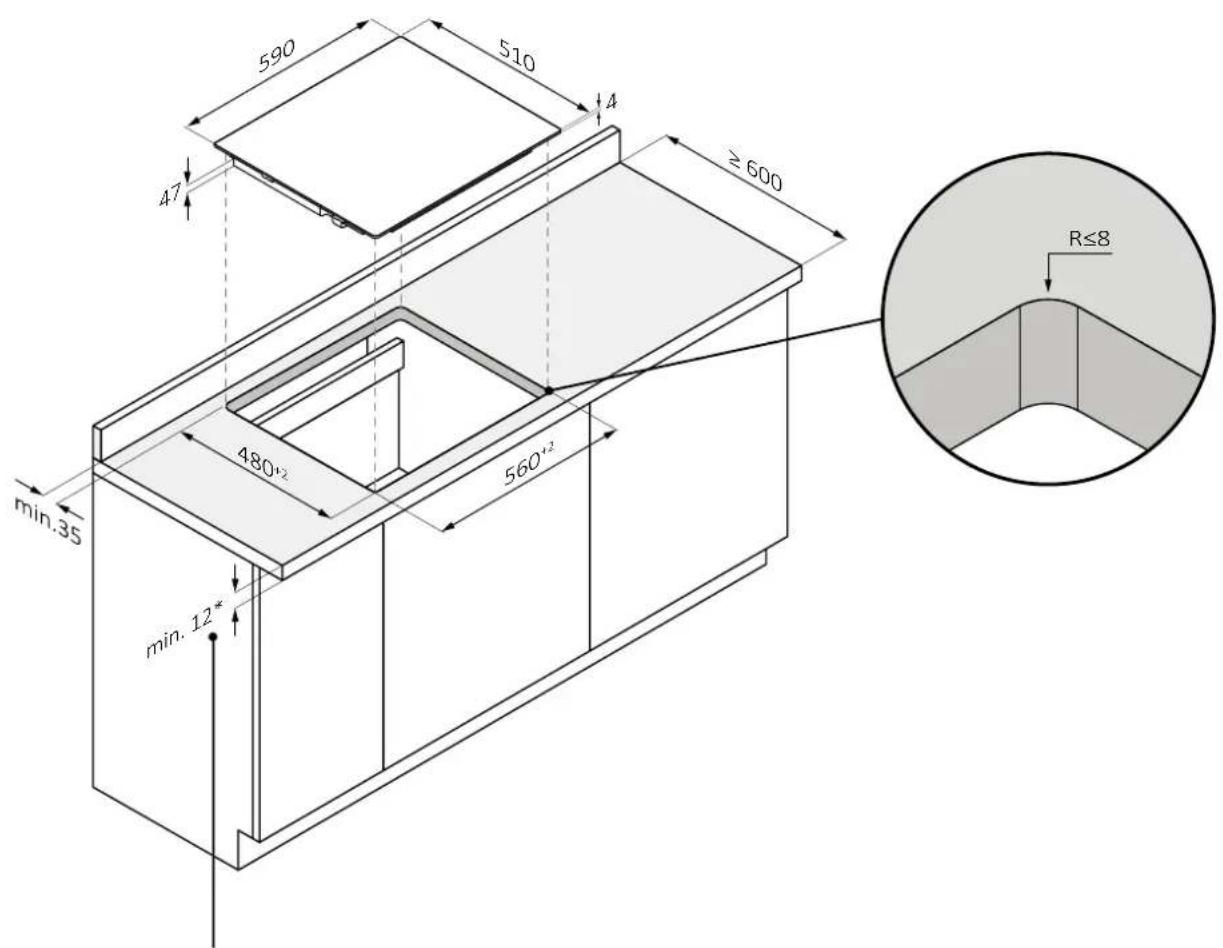

7.1 Piano cottura da 60

installazione standard

*28 con forno sotto

7.1

ATTENZIONE: non disponibile per prodotti con il vetro smussato.

7 Dimensioni di incasso

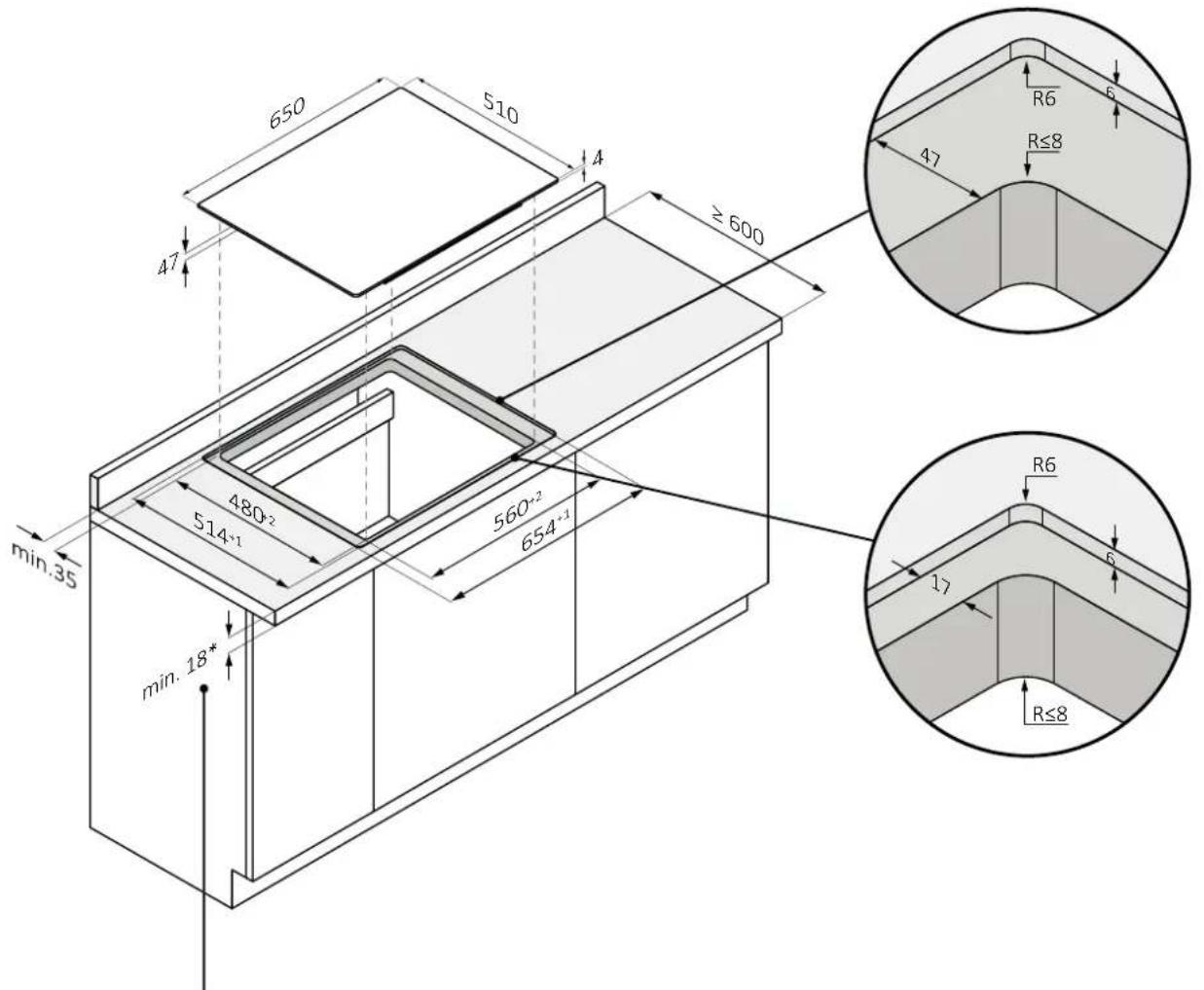

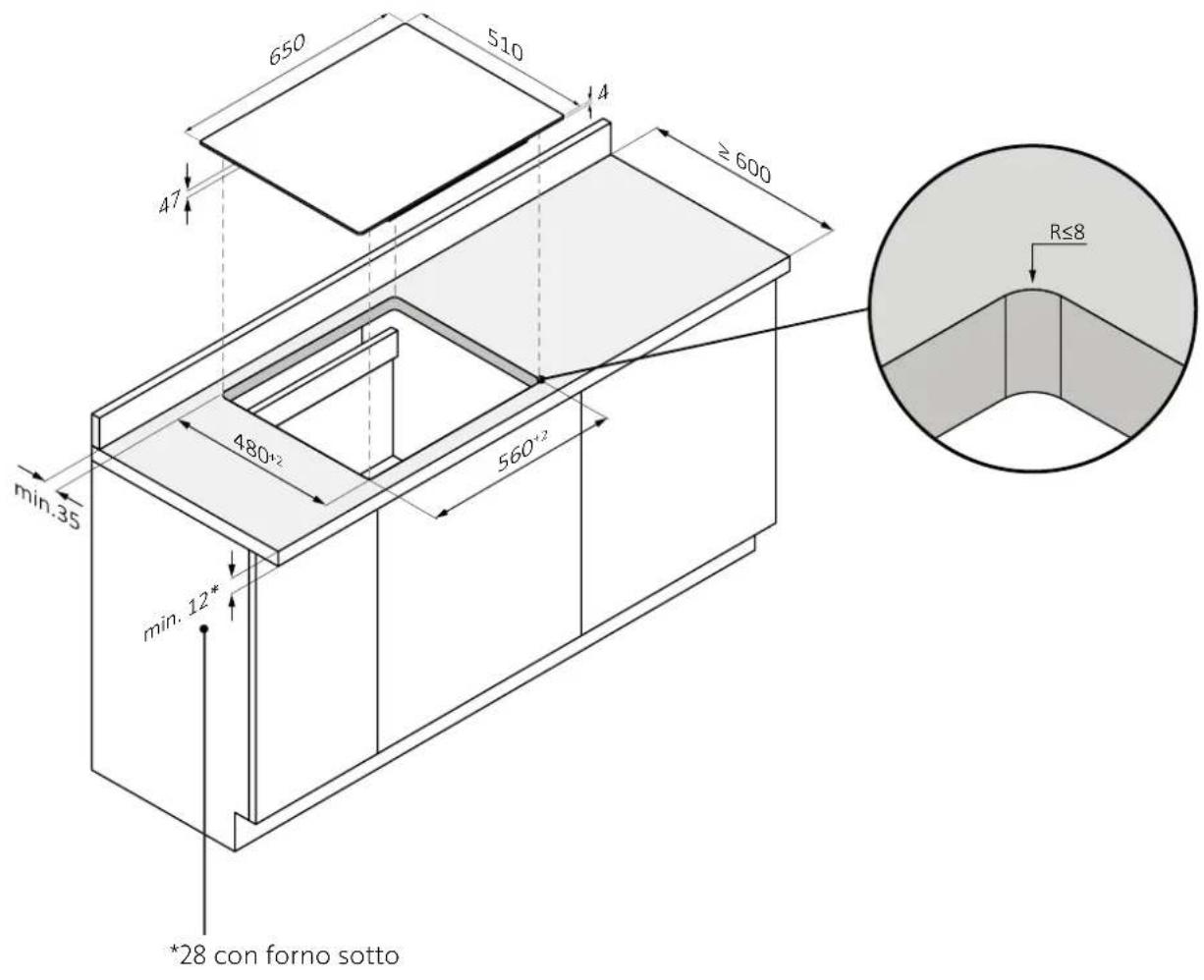

7.2 Piano cottura da 65

installazione standard

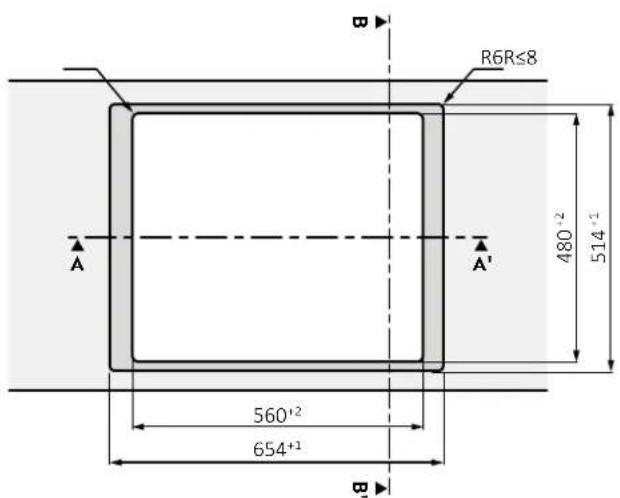

7.2 Piano cottura da 65

installazione filo-top

ATTENZIONE: non disponibile per prodotti con il vetro smussato.

*34 con fornò sotto

Sezione A-A'

Sezione B-B'

7 Dimensioni di incasso

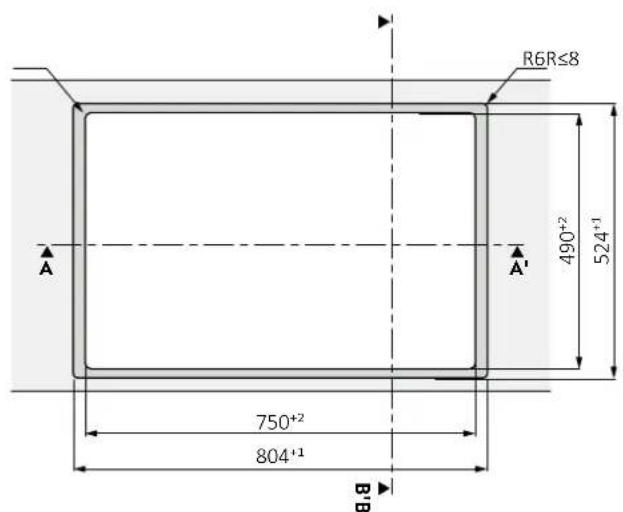

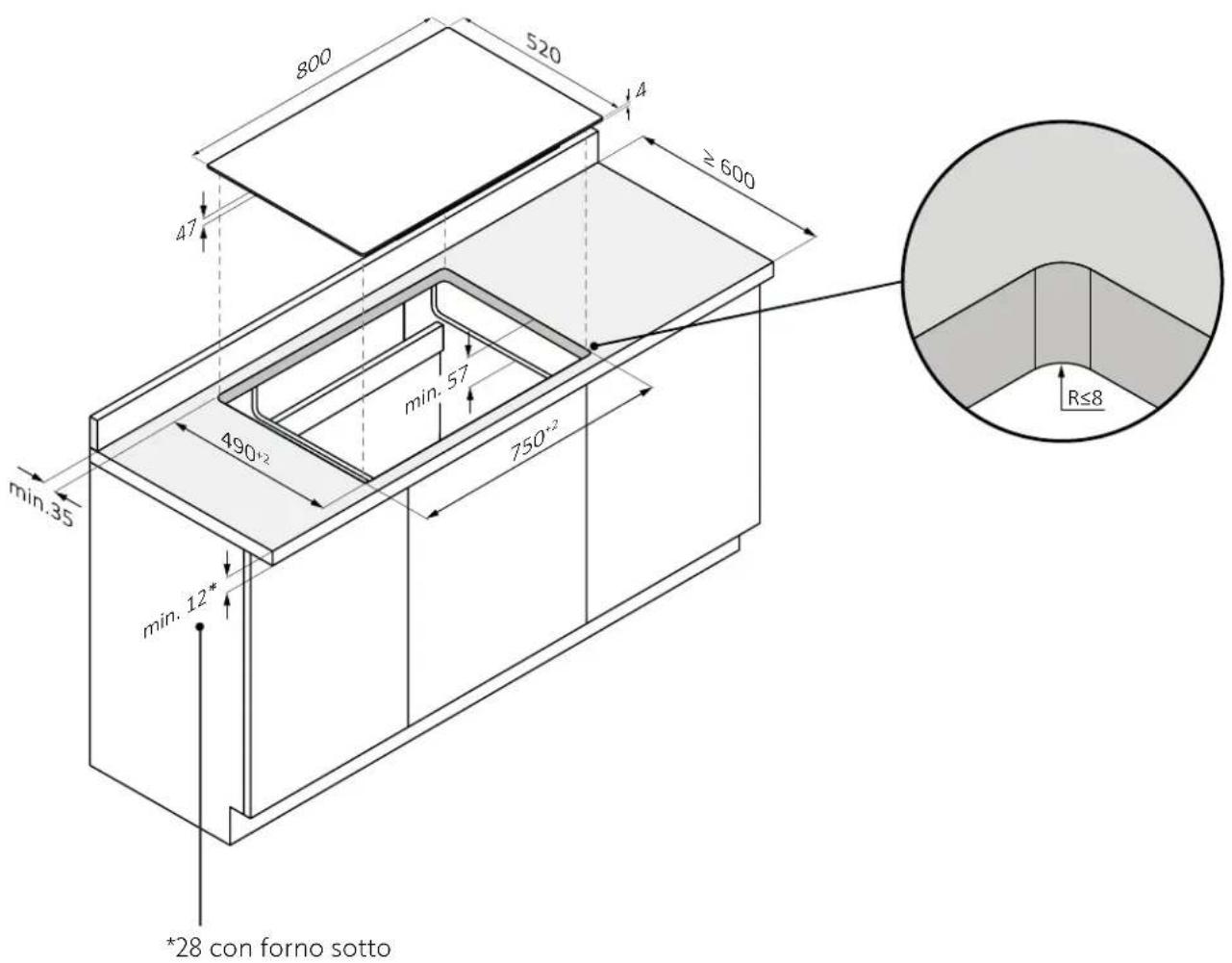

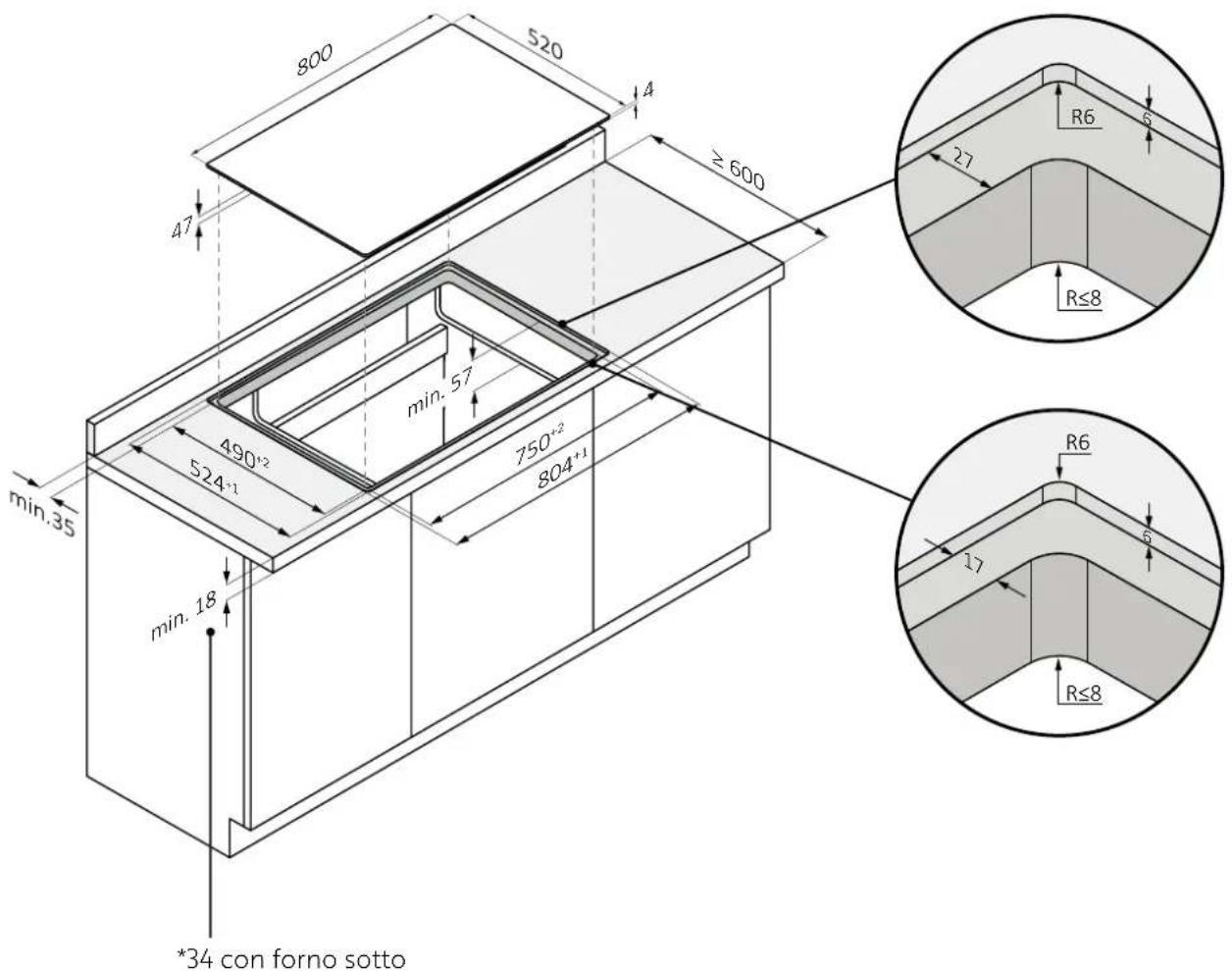

7.3 Piano cottura da 80

installazione standard

7.3 Piano cottura da 80

installazione filo-top

ATTENZIONE: non disponibile per prodotti con il vetro smussato.

Sezione A-A'

Sezione B-B'

8.1 Avvisi di sicurezza

Per eseguire il collegamento elettrico del prodotto in sicurezza, osservare le seguenti avventenze:

• Qualsiasi riparazione, installment e manutenzione non eseguita correttamente più mettere seriamente in pericolo l'utente;
• L'azienda produttrice dichiarà di non assumersi alcuna responsabilità per anni diretti o indiretti causati da errati interventi di INSTALLazione, manutenzione o riparazione. Non risponde inoltre dei uomini causati alla mancanza o dall'interruzione della conduttura di messa a terra (es. scossa elettrica);
• Far allacciare il piano cottura alla rete elettrica solo da un technician qualificato che conosca e rispetti le normative locali e le normative aggiuntive dell'azienda elettrica locale;
  Il prodotto rientra nella classe di protezione I e più funzionare solo se dotato di un conduttore di terra;
  Il prodotto deve essere privo tensione durante l'installazione;
• Durante l'installation, non collocare oggetti metallici (ad es. coltelli, forchette, cucchiai e coperchi) sulla superficie del piano cottura perché pottrebbero riscaldarsi;
• Allacciare il prodotto esclusivamente mediante il cavo fornito in dotazione;
  Il prodotto devesserile allacciato ad un impianto elettrico realizzato a regola d'arte;
• In caso di danni causati da un all'accimento non corretto, decade la validità della garanzia;
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persona altamente qualificate per evitare pericolì;
• La connessione a unsystema di messa a terra affidabile è essenziale o obligatoria;
• Questo elettrodomestico deve essere installato eesso a terra solo da una persona adeguatamente qualificata;
• Scollegare l'elettrodomestico alla rete elettrica principale prima di effettuare qualiasi lavoro o manutenzione su diesso;
• Questo apparecchio deve essere collegato a un circuito che incorpora un interruptore di isolamento che fornisce unaCompleta disconnessione alla fonte di alimentazione;
• Le modifiche alsystema elettrico domestico devono essere effettuate solo da un elettricista qualificato;
• La mancata osservanza di questi consigli potrebbe comportare scosse elettriche o la morte;
• Il piano cottura deve essere collegato alla rete di alimentazione tramite un dispositivo di disconnessione onnipolare che assicuri una separazione tra i contatti conforme alla categoria di sovr alimentazione III. Tale dispositivo deve resistere ai carichi massimi connessi ed essere conforme alle normative vigenti.

ATTENZIONE: per evitare qualsiasi pericololo causato dal ripristino accidentale del dispositivo di interruzione termica, l'apparecchio non deve essere alimentato da un dispositivo di commutazione esterno, come un timer, o essere collegato a un circuito che viene regolarmente acceso e spento.

• Cavo di alimentazione elettrica: l'apparecchio è dotato di un cavo di alimentazione che devèssere connesso alla rete domestica. Rilevare le diverse possibilità di all'acciamento, a seconda del tipo di alimentazione domestica, dal relativivo schema. Sulla targhetta dati sono inoltre indicate la tensione di all'acciamento consenta per quello apparecchio e la relativa potenza assorbita.

8.2 Istruzioni

Potenza assorbita

Vedi targa dati prodotto.

Interruttore ditterenziale (salvavita)

Si consiglia l'utilizzo di un interrottore automatico differenziale (salvavita) con corrente di scatto conforme alle norme vigenti.

Dispositivi di separazione

Nel caso in cui sia necessario utilizzato, il piano cottura deve essere collegato alla rete di alimentazionetramite un dispositivo di disconnessione onnipolare che assicuri una separazione tra i contatti conforme alla categoria di sovratensione III. Tale dispositivo deve resistere ai carichi massimi connessi ed essere conforme alle norme vigenti.

ATTENZIONE: per evitare qualsiasi pericololo causato dal ripristino accidentale del dispositivo di interruzione termica, l'apparecchio non deve essere alimentato da un dispositivo di commutazione esterno, come un timer, o essere collegato a un circuito che viene regolarmente acceso e spento. Il prodotto non è progettato per essere azionato mediante un timer esterno o un systema di controlllo remoto separato.

Cavo di alimentazione elettrica

Il prodotto è dotato di un cavo di alimentazione che deve essere connesso alla rete domestica.

Rilevare le diverse possibilita di allacciamento, a seconda del tipo di alimentazione domestica, dal relativo schema. Sulla targhetta dati sono inoltre indicate la tensione di allacciamento consentita per quello appearecchio e la relativa potenza assorbita.

Sostituzione del cavo di alimentazione

Non sostituire il cavo autonomamente. Rivolgersi al centro assistenza autorizzato.

8.3 Altri consigli

L'uso di qualunque elettrodomestico impone il rispetto di alcune regole fondamentali:

Non tirare il cavo di alimentazione per scollegare l'elettrodomestico dall'alimentazione;
Non toccare l'elettrodomestico con le mani o i piedi umidi o bagnati;
In generale, l'uso di adattatori, prese multiple o prolonghe è sconsigliato;
- In caso di malfunzionamento e/o calo di prestazioni, spegnere l'elettrodomestico e non manometterlo.

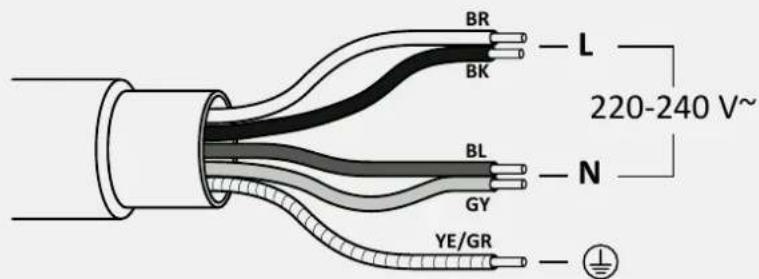

8.4 Schema di allacciamento

Rispettare le normative locali e le normative aggiuntive dell'azienda elettrica locale.

Allacciamento dell'apparecchio

Osservare i dati di collegamento riportati sulla targhetto.

Effettuare l'allacciamento esclusivamente in conformità al relativo schema:

BR: marrone
BL:blu
- YE/GN: giallo e verde
- BK: zero
GY: grigio

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

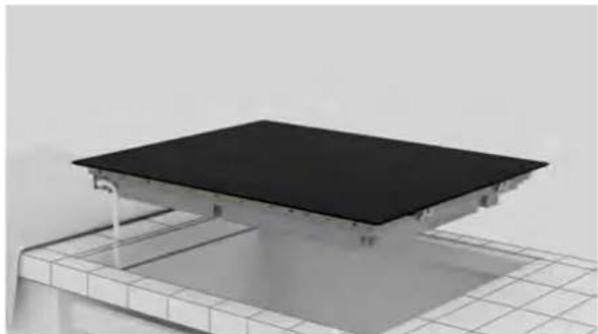

9.1 Avverenze importanti

• Rimuovere i possibili listelli trasversali (testimoni) che si trovano nell'area del foro del piano di lavoro;
• Per una protezione contro l'umidità e l'infiltrazione di liquidi, tutte le superfici tagliate devono essere sigillate con un prodotto adeguato;
  Il prodotto deve essere in perfetta posizione orizzontale;

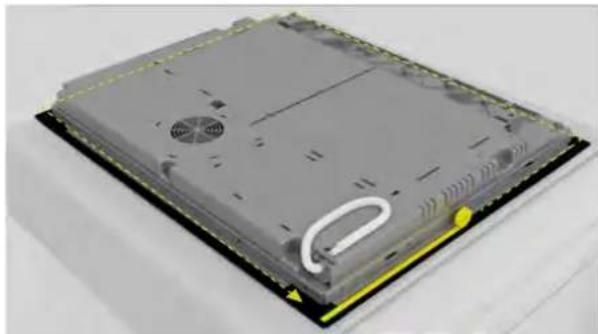

• Controllare, prima dell'installazione, che la guarnizione del piano di cottura sa collocata a dovere (pic. 1).

pic.1

• La superficie d'appoggio del piano cottura deve essere perfettamente liscia affinché esse poggi uniformmente e la guarnizione applicata possa garantire una tenuta sufficiente (pic. 2).

pic. 2

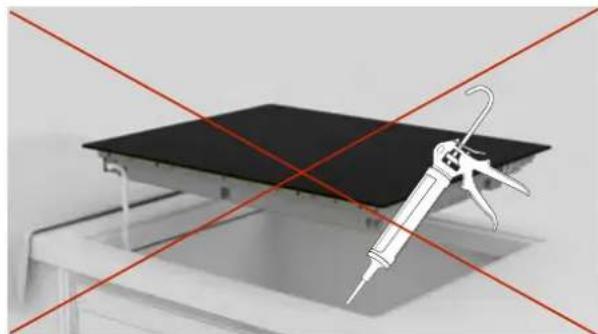

• Non fissare il piano di cottura utilizzato il silicone o qualsiasi altro collante! Tale fissaggio danneggerebbe il prodotto se lo si dovesse smontare (pic. 3).

pic. 3

9.2 Installazione step by step

Di seguito le immagini mostrano le fas di installmente del prodotto.

Installazione standard

E possibile visionare il video d'installazione del prodotto scansionando il Qr Code

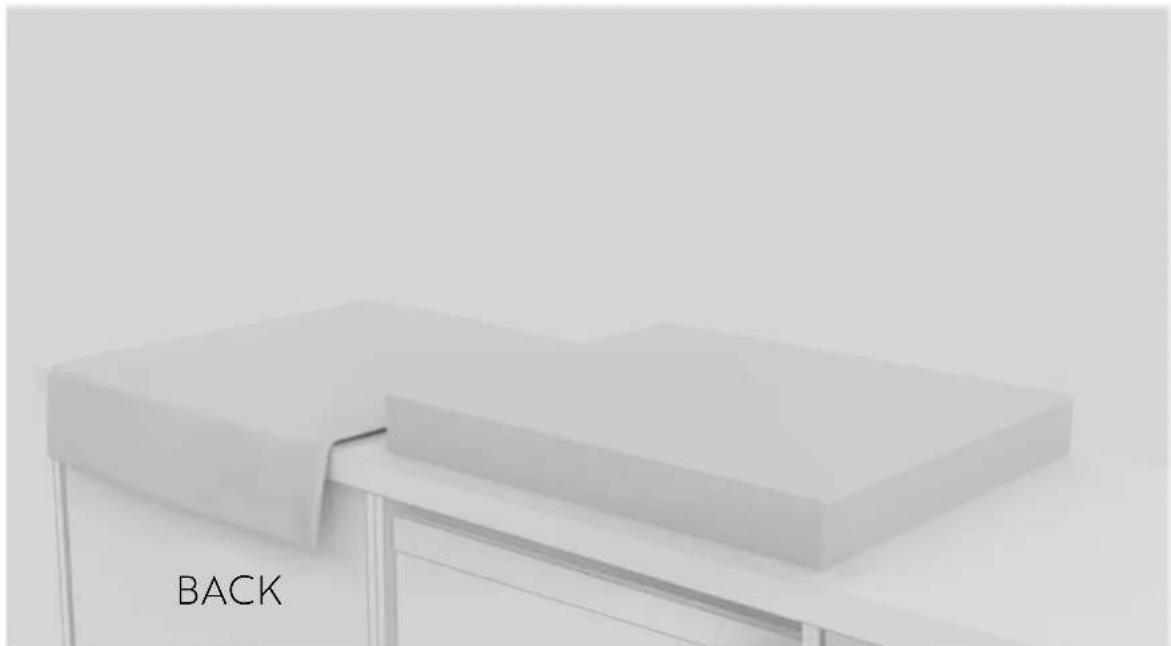

Installazione filo top

E possibile visionare il video d'installazione del prodotto, scansionando il Qr Code

oppure cliccando

al seguente

oppure cliccando

al seguente

1

Impegnare gli strumenti indicate nel capitolo "Strumenti per l'installazione" del manuale. Stendere un panno di fianco la confezione del prodotto per poggiarvi il piano cottura;

2

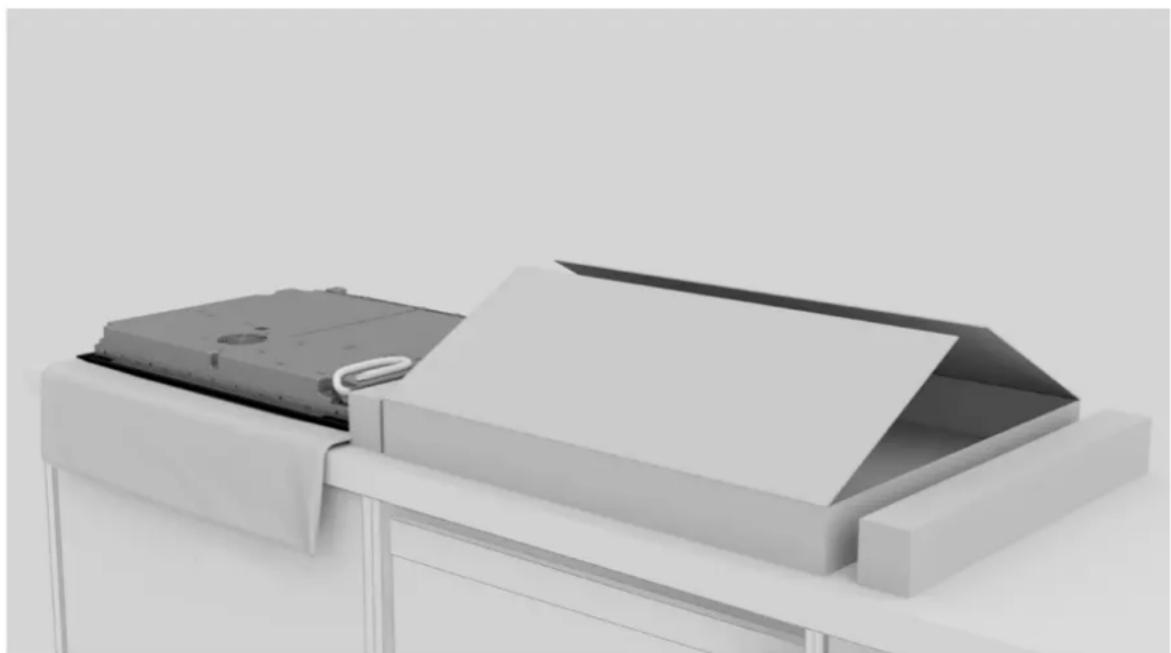

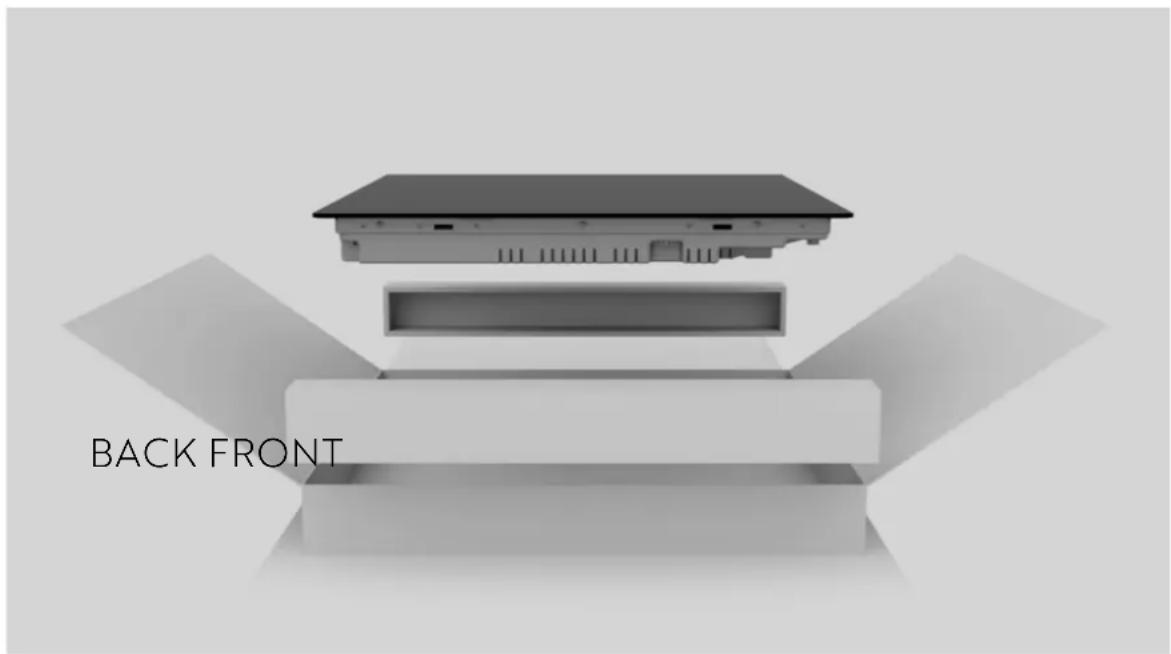

Indossare i guanti. Rimuovere confezione e imballaggi prestando attenzione a non rovinare il vetro del piano cottura;

3

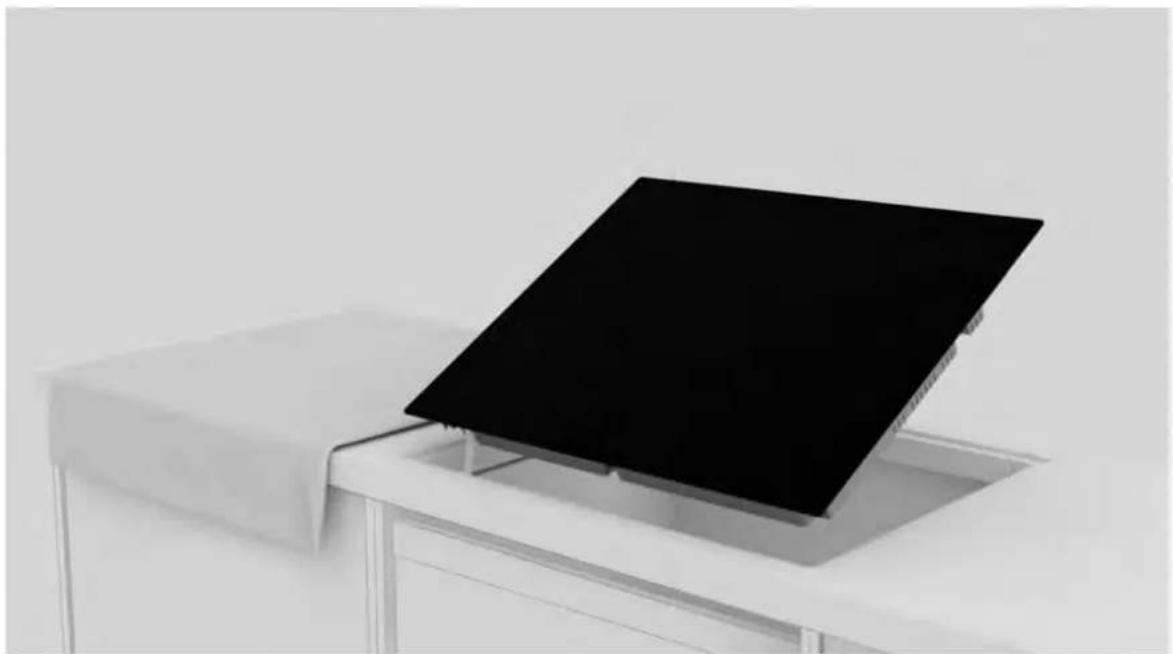

Posizione are il piano cottura poggiandolo capovolto sul panno precedentamente steso di fianco la confezione;

4

Applicare guarnizione perimetralmente;

5

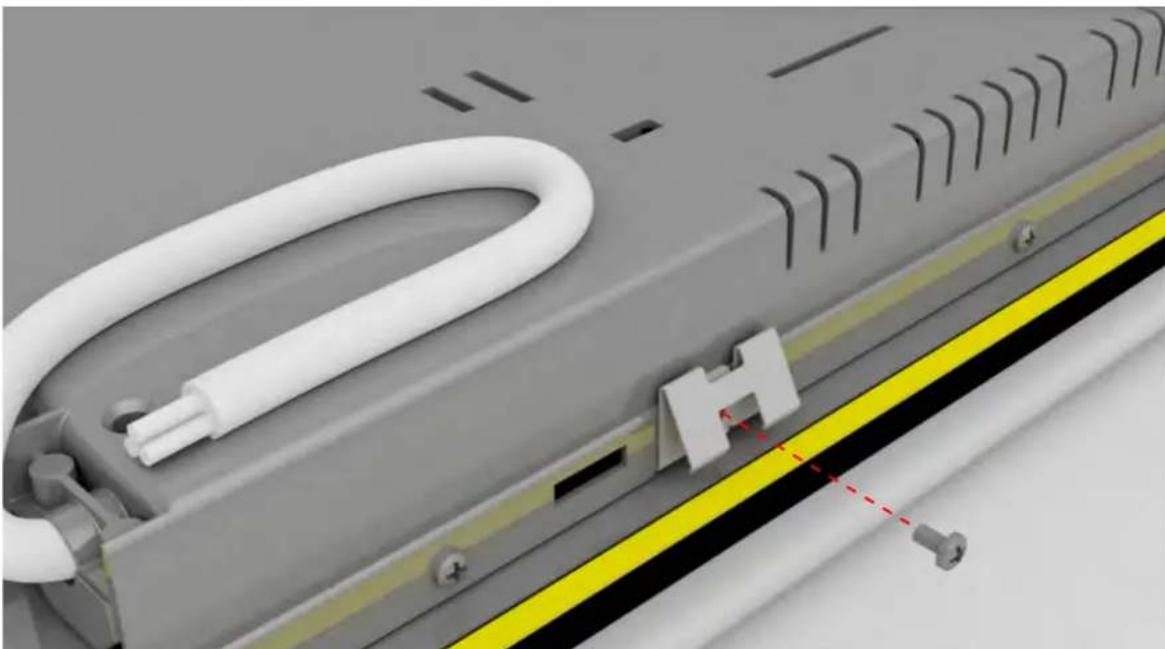

Fissare le clips sui lati corti del piano cottura;

6

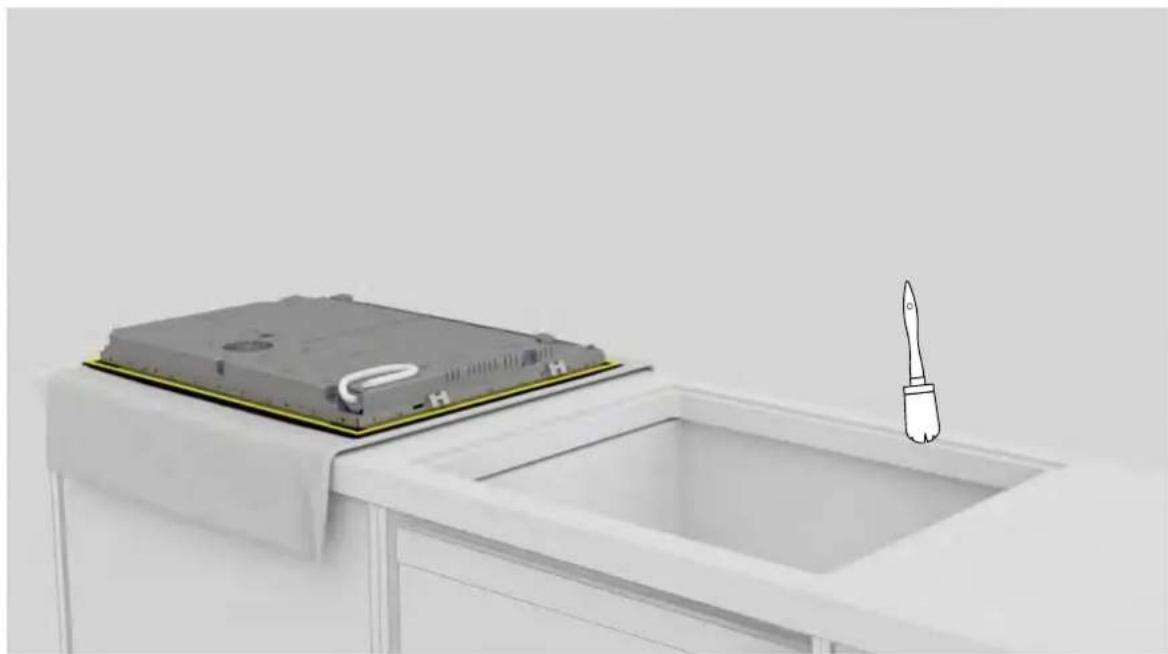

Pulire il bordo dell'area di incasso;

7

Allacciare il cavo di alimentazione elettrica secondo lo schema di allacciamento indicate nel paragrafo "Connessione alla rete elettrica" del manuale (nessun altro oggettto deve trovarsi sul piano cottura durante l'allaccio alla rete elettrica).

8

Posizione are il piano cottura centralmente nell'intaglio. Accertarsi che la guarnizione del piano cottura poggi sul piano di lavoro affinché sia garantita la tenuta.

9

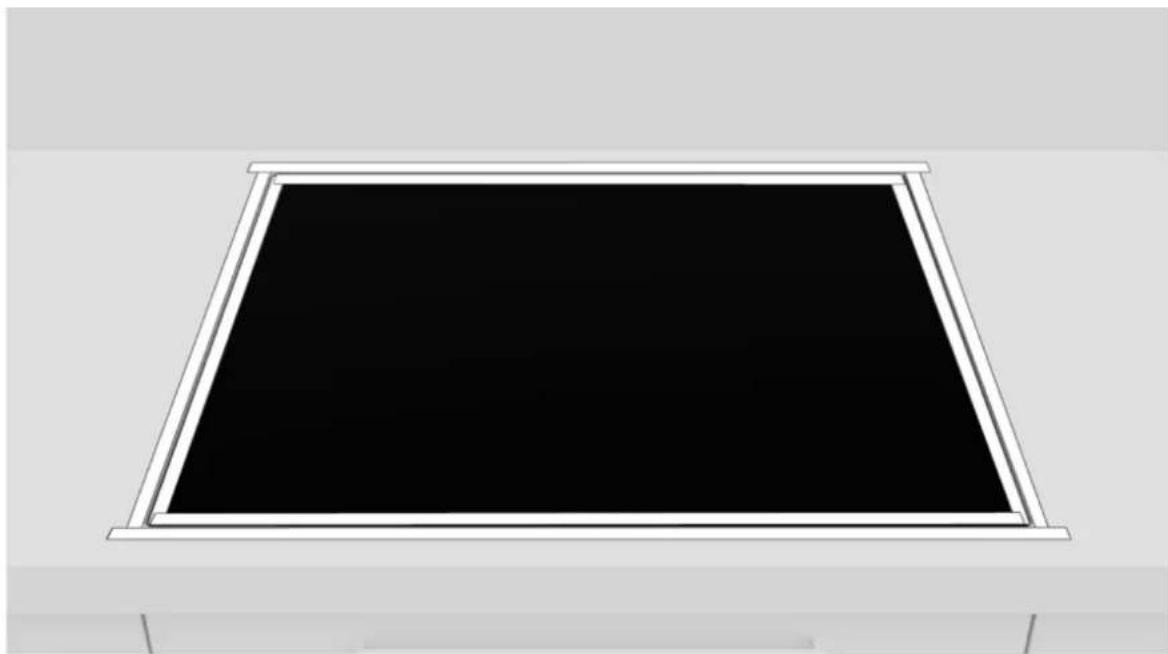

a. Per installatione standard: installatione completata;
b. Per l'installazione a filo con il piano di lavoro: procedere come indicate nelle pagine seguenti;

10

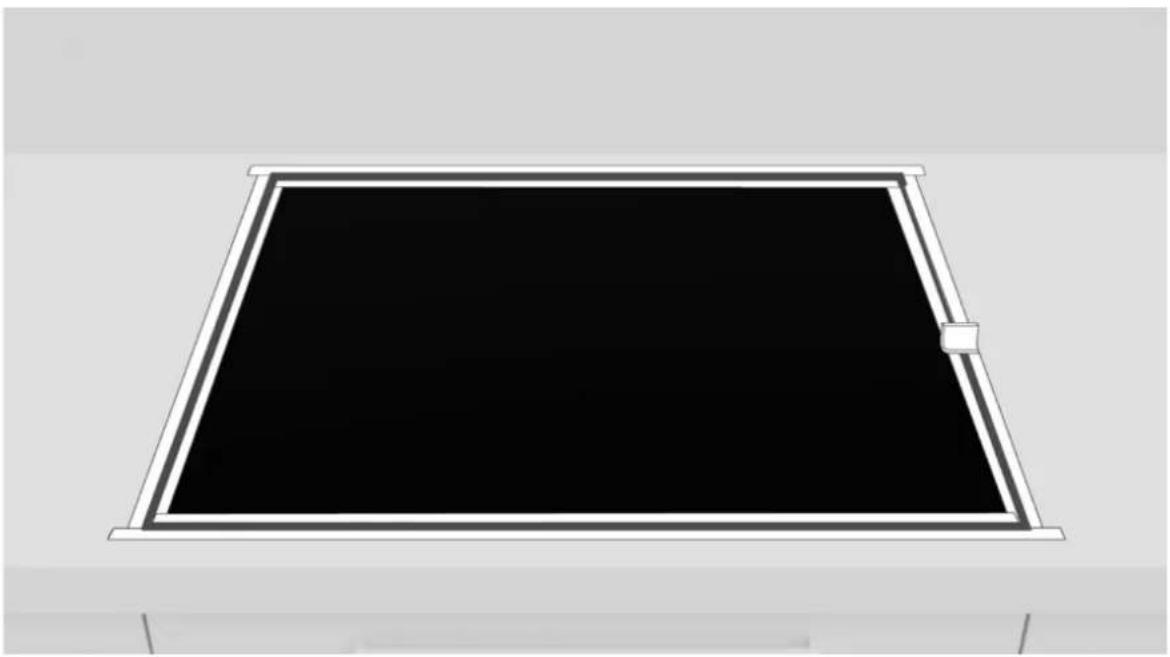

Applicare il nastro adesivo sua all'interno che all'esterno del bordo;

11

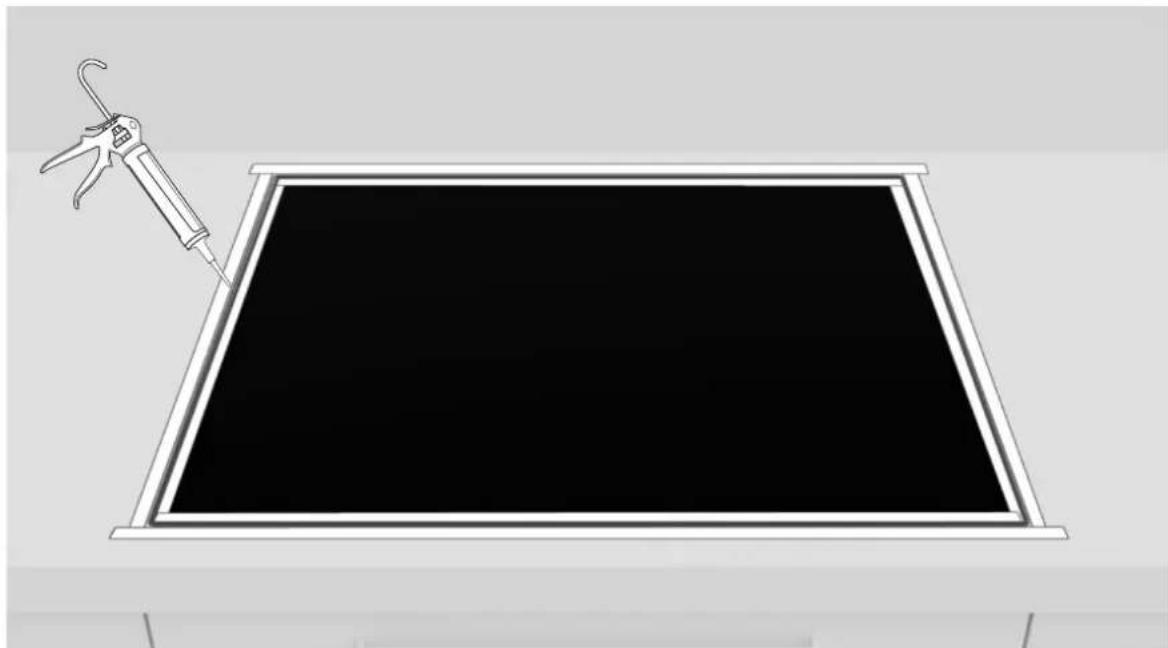

Applicare il silicone.

12

Rimuovere il silicone in effcco;

13

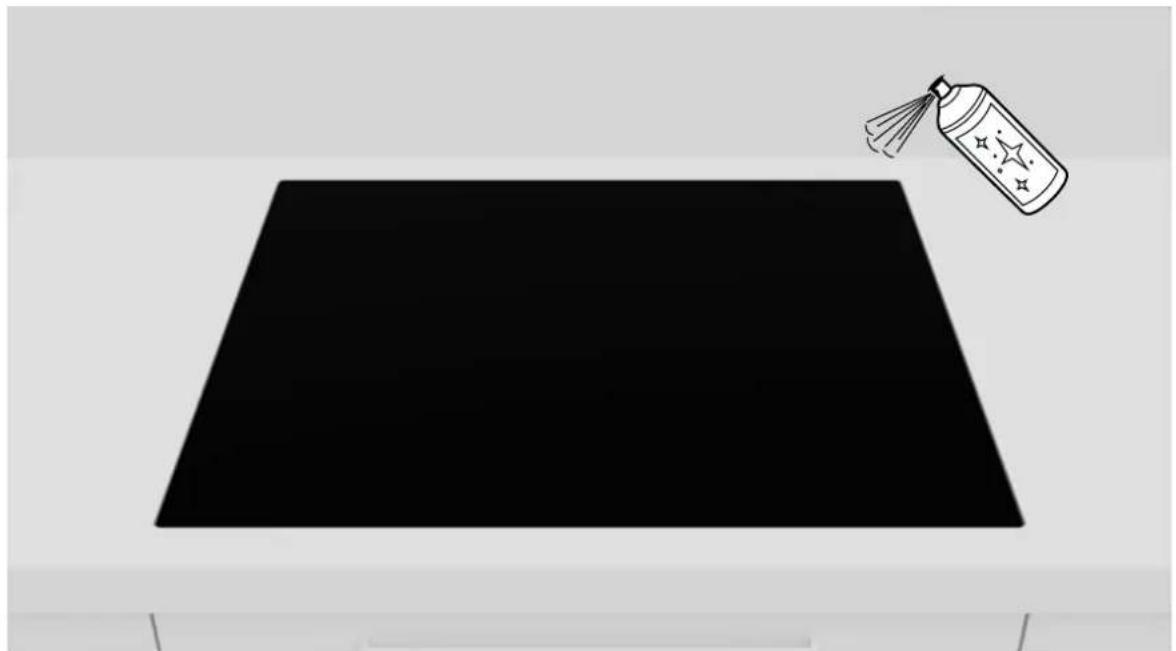

Rimuovere il nastro e pulire i bordi;

14

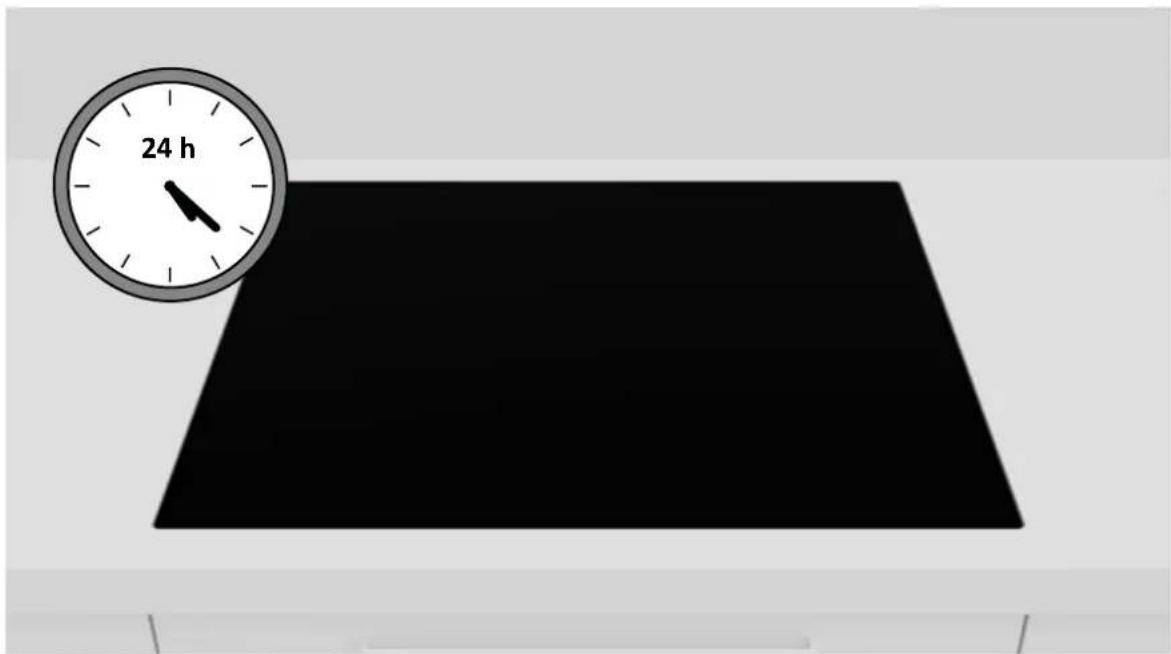

Attendere 24 ore prima di procedere con la prima accensione;

Consegna all'utente

A conclusione dell'installazione:

• Informare l'utente circa le funzioni essenziali;
• Informare l'utente su tutti gli aspetti rilevanti per la sicurezza dell'uso e della manipolazione;
• Consegnare all'utente gli accessori e le istruzioni per l'uso e il montaggio da conservare con cura.

Al termine dell'installazione, rimuovere la pellicola protettiva, il nastro e tutti gli altri materiali da imballaggio.

AVVERTENZA: Il prodotto richiede una adeguata ventilazione per un funzionamento normale. Non ostruire per alcun motivo le aperture di ventilazione.
NOTA: L'aspetto effettivo del prodotto dipende dal modello scelto.

11 Prima messa in funzione

Al primo utilizzato del prodotto, il piano cottura è impostato sulla massima potenza raggiungibile. Utilizzando la funzione di gestione della potenza, è possibile scegliere diversi limiti di potenza in base alla rete di distribuzione domestica.

Come impostare la gestione della potenza

É possibile impostare un livello di assorbimento di potenza massimo per il pia- no cottura a induzione, scegliendo tra diversi intervalli di potenza.

I piani cottura a induzione sono in grado di limitare automaticamente la potenza per evitare il rischio di sovraccarichi.

Per attivare la funzione di gestione energetica:

• Accendere il piano cottura, quando premere contemporaneamente + e - sul pannello di controllo;
• L'indicatore del timer visualizzera "P8", ovvero il livello di potenza 8. La modalità predefinita è 7,4 kW.

Per scegliere un altro livello

• Premere + o - per modificare il livello di gestione della potenza;
• Esistono 8 livelli di potenza, da "P1" a "P8". Il livello è visualizzato dall'indicatore del timer:

P1 P2 P3 P4 P5 P6 P7 P8
2 kW 2,5	kW 3 kW 3,5	kW 4,5 kW	5 kW 6,8 kW	7,4 kW

Smontaggio del prodotto

• Scollegare il prodotto alla rete elettrica;
• Sollevare leggermente il prodotto ed estrarlo completeness;
• Questo prodotto non rovina il mobile, il quale potrè essere utilizzato anche con un nuovo elettrodomestico.

BIENVENUE
