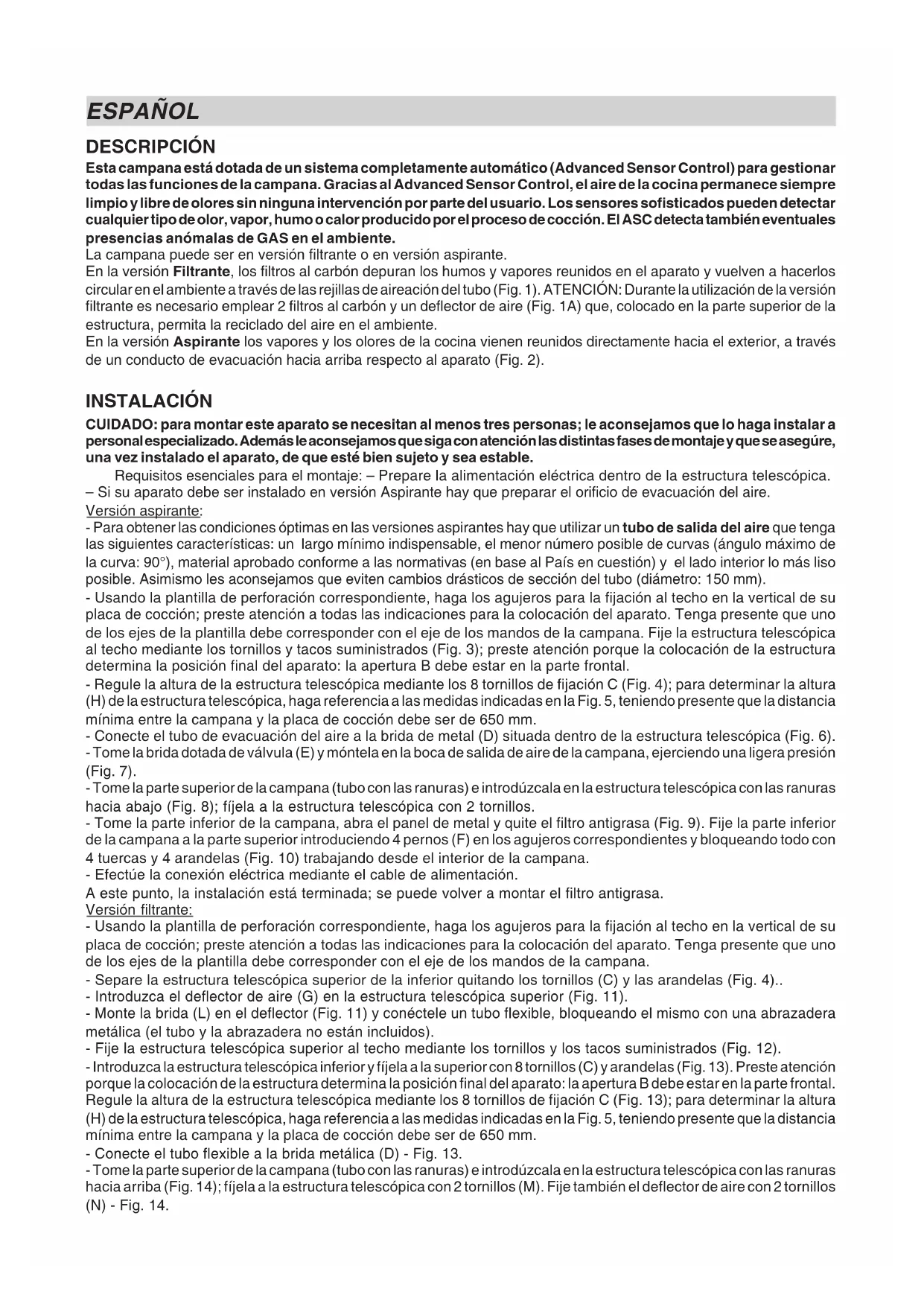

Sostituire con lampade dello stesso tipo. ATTENZIONE: non toccare la lampadina a mani nude.ESPAÑOL DESCRIPCIÓN Esta campana está dotada de un sistema completamente automático (Advanced Sensor Control) para gestionar

todas las funciones de la campana. Gracias al Advanced Sensor Control, el aire de la cocina permanece siempre

limpio y libre de olores sin ninguna intervención por parte del usuario. Los sensores sofisticados pueden detectar

cualquier tipo de olor, vapor, humo o calor producido por el proceso de cocción. El ASC detecta también eventuales

presencias anómalas de GAS en el ambiente.

La campana puede ser en versión filtrante o en versión aspirante.

En la versión Filtrante, los filtros al carbón depuran los humos y vapores reunidos en el aparato y vuelven a hacerlos

circular en el ambiente a través de las rejillas de aireación del tubo (Fig. 1). ATENCIÓN: Durante la utilización de la versión

filtrante es necesario emplear 2 filtros al carbón y un deflector de aire (Fig. 1A) que, colocado en la parte superior de la

estructura, permita la reciclado del aire en el ambiente.

En la versión Aspirante los vapores y los olores de la cocina vienen reunidos directamente hacia el exterior, a través

de un conducto de evacuación hacia arriba respecto al aparato (Fig. 2).

INSTALACIÓN CUIDADO: para montar este aparato se necesitan al menos tres personas; le aconsejamos que lo haga instalar a

personal especializado. Además le aconsejamos que siga con atención las distintas fases de montaje y que se asegúre,

una vez instalado el aparato, de que esté bien sujeto y sea estable.

Requisitos esenciales para el montaje: – Prepare la alimentación eléctrica dentro de la estructura telescópica.

– Si su aparato debe ser instalado en versión Aspirante hay que preparar el orificio de evacuación del aire.

- Para obtener las condiciones óptimas en las versiones aspirantes hay que utilizar un tubo de salida del aire que tenga

las siguientes características: un largo mínimo indispensable, el menor número posible de curvas (ángulo máximo de

la curva: 90°), material aprobado conforme a las normativas (en base al País en cuestión) y el lado interior lo más liso

posible. Asimismo les aconsejamos que eviten cambios drásticos de sección del tubo (diámetro: 150 mm).

- Usando la plantilla de perforación correspondiente, haga los agujeros para la fijación al techo en la vertical de su

placa de cocción; preste atención a todas las indicaciones para la colocación del aparato. Tenga presente que uno

de los ejes de la plantilla debe corresponder con el eje de los mandos de la campana. Fije la estructura telescópica

al techo mediante los tornillos y tacos suministrados (Fig. 3); preste atención porque la colocación de la estructura

determina la posición final del aparato: la apertura B debe estar en la parte frontal.

- Regule la altura de la estructura telescópica mediante los 8 tornillos de fijación C (Fig. 4); para determinar la altura

(H) de la estructura telescópica, haga referencia a las medidas indicadas en la Fig. 5, teniendo presente que la distancia

mínima entre la campana y la placa de cocción debe ser de 650 mm.

- Conecte el tubo de evacuación del aire a la brida de metal (D) situada dentro de la estructura telescópica (Fig. 6).

- Tome la brida dotada de válvula (E) y móntela en la boca de salida de aire de la campana, ejerciendo una ligera presión

- Tome la parte superior de la campana (tubo con las ranuras) e introdúzcala en la estructura telescópica con las ranuras

hacia abajo (Fig. 8); fíjela a la estructura telescópica con 2 tornillos.

- Tome la parte inferior de la campana, abra el panel de metal y quite el filtro antigrasa (Fig. 9). Fije la parte inferior

de la campana a la parte superior introduciendo 4 pernos (F) en los agujeros correspondientes y bloqueando todo con

4 tuercas y 4 arandelas (Fig. 10) trabajando desde el interior de la campana.

- Efectúe la conexión eléctrica mediante el cable de alimentación.

A este punto, la instalación está terminada; se puede volver a montar el filtro antigrasa.

- Usando la plantilla de perforación correspondiente, haga los agujeros para la fijación al techo en la vertical de su

placa de cocción; preste atención a todas las indicaciones para la colocación del aparato. Tenga presente que uno

de los ejes de la plantilla debe corresponder con el eje de los mandos de la campana.

- Separe la estructura telescópica superior de la inferior quitando los tornillos (C) y las arandelas (Fig. 4)..

- Introduzca el deflector de aire (G) en la estructura telescópica superior (Fig. 11).

- Monte la brida (L) en el deflector (Fig. 11) y conéctele un tubo flexible, bloqueando el mismo con una abrazadera

metálica (el tubo y la abrazadera no están incluidos).

- Fije la estructura telescópica superior al techo mediante los tornillos y los tacos suministrados (Fig. 12).

- Introduzca la estructura telescópica inferior y fíjela a la superior con 8 tornillos (C) y arandelas (Fig. 13). Preste atención

porque la colocación de la estructura determina la posición final del aparato: la apertura B debe estar en la parte frontal.

Regule la altura de la estructura telescópica mediante los 8 tornillos de fijación C (Fig. 13); para determinar la altura

(H) de la estructura telescópica, haga referencia a las medidas indicadas en la Fig. 5, teniendo presente que la distancia

mínima entre la campana y la placa de cocción debe ser de 650 mm.

- Conecte el tubo flexible a la brida metálica (D) - Fig. 13.

- Tome la parte superior de la campana (tubo con las ranuras) e introdúzcala en la estructura telescópica con las ranuras

hacia arriba (Fig. 14); fíjela a la estructura telescópica con 2 tornillos (M). Fije también el deflector de aire con 2 tornillos

(N) - Fig. 14.- Tome la parte inferior de la campana, abra el panel de metal y quite el filtro antigrasa (Fig. 9). Fije la parte inferior

de la campana a la parte superior introduciendo 4 pernos (F) en los agujeros correspondientes y bloqueando todo con

4 tuercas y 4 arandelas (Fig. 10) trabajando desde el interior de la campana.

- Efectúe la conexión eléctrica mediante el cable de alimentación.

- Instale los filtros de carbón: engánchelos en los lados del conductor y gírelos hacia la parte trasera de la campana

A este punto, la instalación está terminada; se puede volver a montar el filtro antigrasa.

FUNCIONAMIENTO MANDOS (Fig. 16):

B) enciende las luces.

C) Disminuye la velocidad del motor hasta llegar a cero. Si se mantiene pulsado durante 2", cuando está activa la Alarma

de filtros, el conteo de las HORAS se pone a cero.

D) Enciende el motor (restableciendo la última velocidad utilizada) y aumenta la velocidad hasta llegar a la máxima.

E) Activa/desactiva el Sensor (modo AUTOMÁTICO o MANUAL). En modo Automático, el sensor está activo y en el Visor

(L) aparece la letra “A”.

- indica la velocidad en funcionamiento

- indica el modo Automático “A” con la visualización de la letra “A”. Al cambiar la velocidad del motor, se visualiza la velocidad

en funcionamiento con tres parpadeos; a continuación vuelve a visualizarse la letra “A”.

- indica la Alarma de filtros (con el motor apagado) con la visualización del segmento central durante 30".

ALARMA DE FILTROS: se resalta con el motor apagado durante 30":

Después de 30 h de funcionamiento, en el visor se ilumina el segmento central; indica que se deben limpiar los filtros

Después de 120 h de funcionamiento, en el visor parpadea el segmento central; indica que se deben limpiar los filtros

antigrasa y sustituir los filtros de carbón.

En cuanto los filtros antigrasa estén limpios (o sustituidos los filtros de carbón), presione la tecla C durante la visualización

de la alarma de filtros, para que se reanude el conteo de las horas (RESET).

SENSIBILIDAD DEL SENSOR DE GAS: la sensibilidad del sensor puede modificarse dependiendo de las propias

necesidades. Para modificar esta sensibilidad, el aparato debe estar en modo manual (es decir, en el visor no debe aparecer

la letra “A”, sino la velocidad en funcionamiento); En caso contrario, presione la tecla E.

Modifique la sensibilidad presionando al mismo tiempo la tecla D y la tecla E. En el visor se indicará la sensibilidad

programada. Con los pulsadores C(-) y D(+) se programa la sensibilidad deseada Memorice la “nueva” sensibilidad

presionando la tecla E.

ATENCIÓN: PARA EVITAR DAÑAR EL SENSOR, ¡NO USE PRODUCTOS SILICÓNICOS CERCA DE LA CAMPANA!

Filtros antigrasa: hay que prestar suma atención al filtro antigrasa, que debe limpiarse periódicamente cuando

aparece la alarma de los filtros. Para instrucciones sobre la alarma de los filtros, consulte el párrafo Mandos. Lavar

los filtros con detergente neutro. Desmontaje del filtro antigrasa (Fig. 9): abra el panel de metal, tomándolo por la parte

delantera y girándolo hacia abajo. Quite el filtro antigrasa, empujando el tope y girándolo hacia afuera.

Filtros de carbón: en caso de uso del aparato en versión filtrante, hay que sustituir periódicamente los filtros

de carbón cuando aparece la alarma de los filtros. Para instrucciones sobre la alarma de los filtros, consulte el párrafo

Mandos. Desmontaje de los filtros de carbón: abra el panel de metal, tomándolo por la parte delantera y girándolo

hacia abajo (Fig.9). Quite el filtro antigrasa, empujando el tope y girándolo hacia abajo (Fig. 9). Quite los filtros de carbón,

girándolos hacia la parte delantera de la campana (Fig. 15).

Iluminación: Para cambiar las lámparas halógenas, abrir la tapa haciendo palanca sobre las hendiduras apropiadas

(Fig. 17). Sustituirlas por lámparas del mismo tipo. ATENCIÓN: No tocar el bulbo con las manos desnudas.
