Marca	Hoover
Modelo	HBG520S
Tipo de produto	Coifa suspensa para fogão
Alimentação	220-240 V ~ 50 Hz
Potência do motor	Aprox. 200 W (estimativa)
Iluminação	LED 2,5 W (DBS-2.5/65-H-120/33)
Número de velocidades	4 (Baixa, Média 2, Média 1, Alta)
Comando	Painel tátil e controle remoto RF (433,92 MHz)
Temporizador	Sim, 5 minutos com desligamento automático
Filtro de gordura	Metálico, lavável em lava-louças (máx. 50°C)
Filtro de carvão	Opcional (a instalar separadamente)
Altura mínima de instalação (acima de fogão a gás)	65 cm
Distância máxima recomendada acima da superfície de cozimento	150 cm
Capacidade de carga do teto	Mínimo 120 kg
Dimensões do gabinete (estimadas)	900 x 500 x 150 mm (L x P x A)
Peso (estimado)	Aprox. 25 kg
Função de segurança	Redução automática da velocidade após 7 min em velocidade alta
Manutenção	Limpar regularmente os filtros e as superfícies
Peças de reposição disponíveis	Lâmpada LED, filtros de gordura, controle remoto
Reparabilidade	Substituição da iluminação e filtros pelo usuário; outras intervenções por profissional
Normas	CE, Diretiva 2014/53/UE (rádio), REEE 2012/19/UE

Perguntas frequentes - HBG520S HOOVER

Como limpar os filtros de gordura da coifa?

Os filtros de gordura são de metal. Limpe-os mergulhando em água quente (40-50°C) com detergente líquido por 2-3 minutos, depois esfregue suavemente com uma escova macia. Também pode colocá-los na máquina de lavar louça a 50°C. Nunca use detergente corrosivo. Antes de qualquer limpeza, desconecte o aparelho.

Como conectar o controle remoto à coifa?

Após conectar a coifa, pressione a tecla do painel por 5 segundos (dentro de 15 segundos após ligar): os indicadores piscam. Em seguida, pressione qualquer tecla do controle remoto para confirmar a conexão. Para apagar um código anterior, mantenha a tecla pressionada novamente por 5 segundos e repita.

Qual distância mínima devo respeitar entre a coifa e minha placa de cozimento?

Para um fogão a gás, a distância mínima entre a superfície dos recipientes e a parte mais baixa da coifa é de 65 cm. Para um fogão elétrico, consulte as recomendações do fabricante. A altura máxima recomendada é de 150 cm para um funcionamento ideal.

Como ajustar o temporizador da coifa?

Certifique-se de que a coifa está funcionando (motor e luz ligados). Pressione a tecla do temporizador: o visor mostra '5' e a contagem regressiva começa (5, 4, 3, 2, 0). Em '0', a coifa desliga completamente. Se você mudar a velocidade durante o temporizador, a contagem é recalculada.

O que fazer se o controle remoto não funcionar?

Verifique primeiro as pilhas do controle remoto. Se o problema persistir, reinicie a conexão: desconecte a coifa, reconecte-a e pressione a tecla do painel por 5 segundos para entrar no modo de emparelhamento. Em seguida, pressione uma tecla do controle remoto. Se isso não funcionar, entre em contato com o serviço pós-venda.

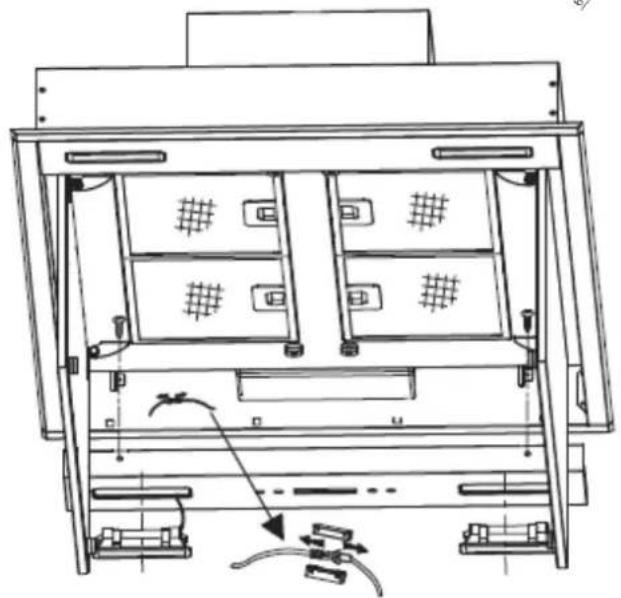

Como substituir a lâmpada LED da coifa?

Desconecte primeiro a alimentação. Use uma chave de fenda para remover os parafusos do painel de iluminação. Desconecte o borne e substitua a lâmpada por uma nova do tipo DBS-2.5/65-H-120/33 (2,5 W, 220-240 V). Manuseie a lâmpada com um pano para evitar contato direto. Reaparafuse o painel.

A coifa desliga automaticamente após um certo tempo?

Sim, uma função de segurança reduz automaticamente a velocidade da coifa após 7 minutos de funcionamento em velocidade alta (nível 4) ou no nível 1, passando para o nível 2. Isso evita uso prolongado em potência máxima. O temporizador manual desliga a coifa após 5 minutos.

Posso usar a coifa com uma placa a gás?

Sim, mas certifique-se de que o ambiente está bem ventilado. Nunca flambe alimentos sob a coifa e respeite uma distância mínima de 65 cm entre a coifa e a placa a gás. Não conecte o duto de exaustão a um sistema usado por outros aparelhos de combustão.

Como instalar a coifa no teto?

A instalação deve ser realizada por um profissional. O teto deve suportar pelo menos 120 kg e ter espessura superior a 30 mm. Fixe duas placas suspensas com parafusos de expansão, monte as barras angulares na altura desejada. Conecte o duto de exaustão e fixe o corpo da coifa às placas. Consulte o manual completo para as etapas detalhadas.

Onde posso encontrar o manual completo da coifa Hoover HBG520S?

O manual completo em francês está disponível gratuitamente no site notice-facile.com. Você pode baixá-lo em formato PDF. Ele contém todas as instruções de instalação, uso, manutenção e esquemas.

MANUAL DE UTILIZADOR HBG520S HOOVER

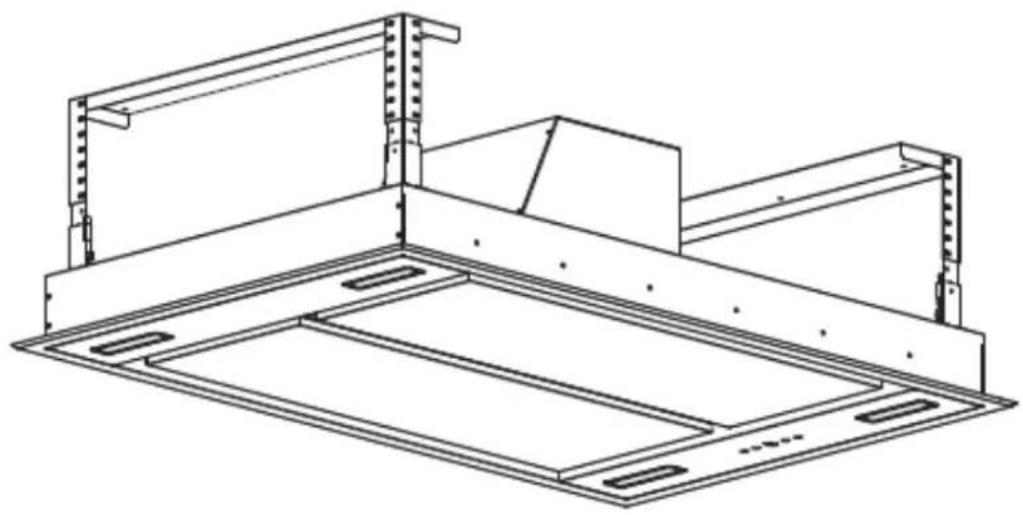

Exaustor Manual de instruções

1. Instruções de segurança
   2....Instalação
   3......Começar a usar o seu exaustor
   4......Resolução de problemas
   5....Manutenção e limpeza
   6.....Proteção ambiente

INSTRUÇÕES DE SEGURANÇA

Este manual explica a instalação e a utilização correta do seu exaustor, leia-o atentamente antes de usar o produto, mesmo que já esteja familiarizado com o mesmo. O manual deve ser mantido num local seguro para referência futura.

O que nunca deve fazer:

• Nunca tente usar o exaustor sem os filtros de gordura ou se os filtros estiverem demasiado engordurados!
• Não instale sobre um fogão com um grelhador muito elevado.
• Não deixe frigideiras em uso sem supervisão porque gorduras ou óleos sobreaquecidos podem incendiar-se.
• Nunca deixe chamas desprotegidas debaixo do exaustor.

• Se o exaustor estiver danificado, não tente utilizá-lo.
• Não faça pratos flambé debaixo do exaustor.
• CUIDADO: As peças acessíveis podem tornar-se quentes quando usadas com aparelhos para cozinhar.
• A distância mínima entre a superfície de suporte e os recipientes para cozinhar no fogão e na parte mais baixa do exaustor. (Quando o exaustor estiver localizado sobre um aparelho a gás, esta distância deve ser de pelo menos 65 cm.)
• O ar não deve ser descarregado num cano de chaminé usado para evacuar fumos de eletrodomésticos que

utilizem gás ou outros combustíveis.

O que deve fazer sempre:

• Importante! Desligue sempre a fonte de alimentação na fonte durante instalação e manutenção como, por exemplo, quando troca uma lâmpada.
• O exaustor tem de ser instalado em conformidade com as instruções de instalação e deve cumprir todas as medições indicadas.
• Todo o trabalho de instalação tem de ser realizado por uma pessoa competente ou por um eletricista qualificado.
• Elimine o material da embalagem cuidadosamente. As crianças são vulneráveis a este material.
• P reste atenção às extremidades aguçadas no interior do exaustor durante a instalação e limpeza.
• Quando o exaustor estiver colocado por cima de um aparelho a gás, a distância mínima entre a superfície de apoio para os recipientes para cozinhar no fogão e a parte mais baixa do exaustor tem de ser: Fogões a gás: 75 cm Fogões elétricos: 65 cm Fogões a óleo ou carvão: 75 cm
• Certifique-se de que a canalização não tem dobras com um ângulo mais apertado que 90 graus uma vez que isto reduz a eficiência do exaustor.
• Aviso: Se os parafusos ou o dispositivo de fixação não forem montados de acordo com estas instruções, podem ocorrer riscos elétricos.

O que deve fazer sempre:

• Coloque sempre tampas nos tachos e panelas quando estiver a cozinho num fogão a gás.
• Quando no modo de extração, o ar na divisão está a ser removido pelo exaustor. Certifique-se de que estão a ser cumpridas as medidas de ventilação apropriadas. O exaustor remove odores da divisão mas não o vapor.
• O exaustor destina-se apenas a uso doméstico.

• Se o cabo de alimentação estiver danificado, este tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.
• Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.

- Aviso: Antes de obter acesso a terminais, todos os circuitos de alimentação elétrica têm de estar desligados.

O que deve fazer sempre:

• Cuidado: O aparelho e as suas peças acessíveis podem ficar quentes durante o funcionamento. Tenha o cuidado de evitar tocar nos elementos de aquecimento. Crianças com menos de 8 anos devem manter-se afastadas a menos que estejam sob constante supervisão.
• Deverá existir uma ventilação adequada da divisão quando o exaustor estiver a ser usado ao mesmo tempo que aparelhos que funcionam a gás ou outros combustíveis.
• Existe o risco de incêndio se a limpeza não for realizada de acordo com as instruções.
• Os regulamentos referentes à descarga de ar têm de ser acatados.
• Limpe o seu aparelho periodicamente seguindo o método fornecido no capítulo MANUTENÇÃO.
• Por motivos de segurança, use apenas o mesmo tamanho de parafuso de montagem ou fixação recomendado neste manual de instruções.
• Em relação a dados sobre o método e sobre a frequência de limpeza, consulte a secção de manutenção e limpeza no manual de instruções.
• A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão.
• Quando o exaustor e aparelhos com fornecimento de energia que não eletricidade estiverem simultaneamente em funcionamento,

a pressão negativa na divisão não deve exceder 4 Pa (4 x 10-5 bar).

Através da presente o Candy Hoover Group, declara que este aparelho assinalado com está em conformidade com os requisitos essenciais da Diretiva 2014/53/UE.

Para receber uma cópia da declaração de conformidade, contacte o fabricante através do website em: www.candy-group.com.

INSTALAÇÃO (VENTILAÇÃO EXTERIOR)

Se tiver uma saída para o exterior, o seu exaustor pode ser

ligado como apresentado na imagem a seguir através de um tubo de extração (tubo flexível ou material não inflamável, esmalte ou alumínio com um diâmetro

1. Antes de realizar a instalação, desligue a unidade e retire a ficha da tomada.

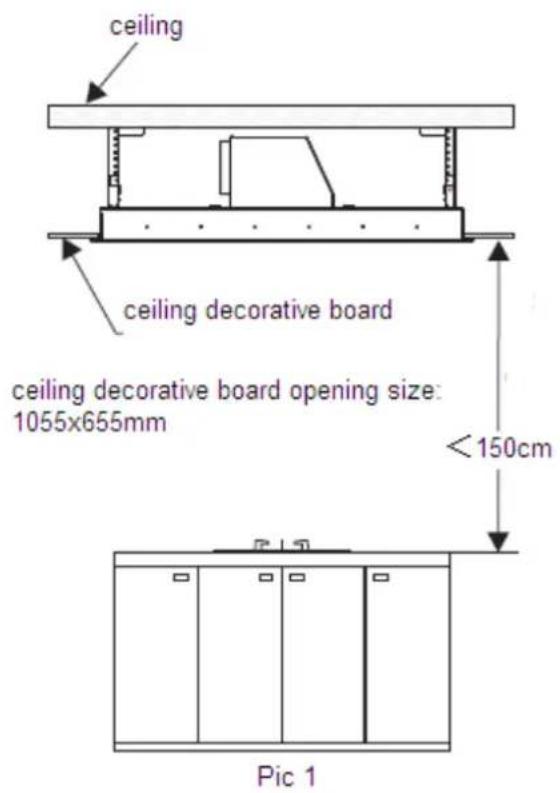

1. O exaustor não deve ser colocado a uma distância de mais de 150 cm de um fogão elétrico ou a gás para obter um melhor resultado. Consultar a figura 1.

2. O teto tem de poder suportar um peso de pelo menos 120 KG, e deve ter uma espessura ≥30 MM.

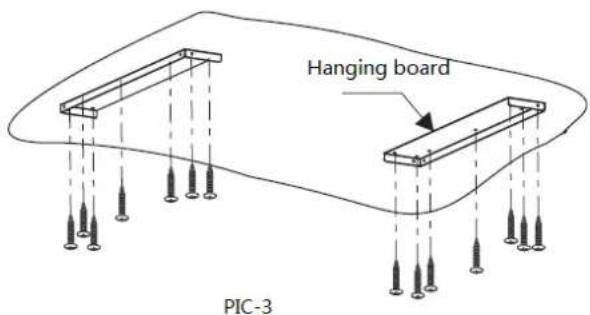

1. Consoante o tamanho do exaustor, fure 14 orifícios com um diâmetro de 8 mm no teto assim que tiver sido determinada a altura de instalação (consultar fig. 2), utilizando 14 parafusos de ancoragem (ou 14 parafusos planos grande ST6*40 mm + 14 buchas) para prender as duas armações de pendurar ao teto. (Consultar fig. 3)

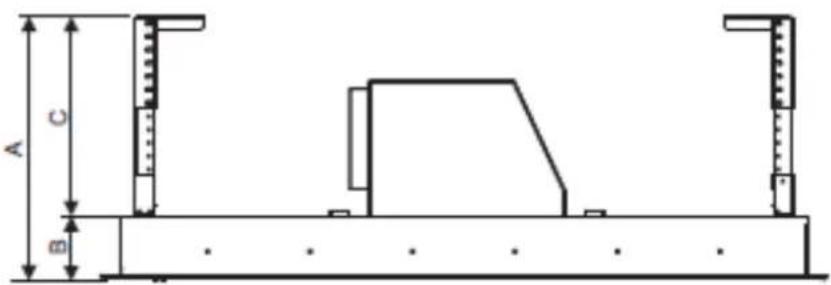

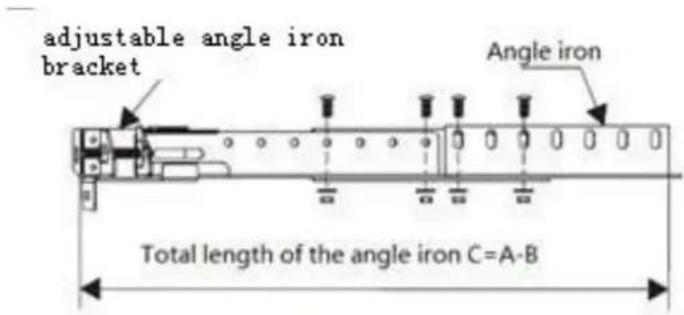

1. Calcule o comprimento da cantoneira de ferro (consultar a fig. 4/5) e, em seguida, utilize 32 parafusos M4*10 e porcas M4 com arruela para ligar a cantoneira de ferro ao suporte ajustável da cantoneira de ferro. (Certifique-se de que o comprimento de superposição da cantoneira de ferro não é inferior a 36 mm.)

Pic 4

1. Consulte a fig. 6, utilize 4 parafusos ST4*8 mm para fixar a saída ao alojamento do exaustor;
2. Em seguida, em conformidade com a fig. 9, escolha a direção da saída①/②/③/④

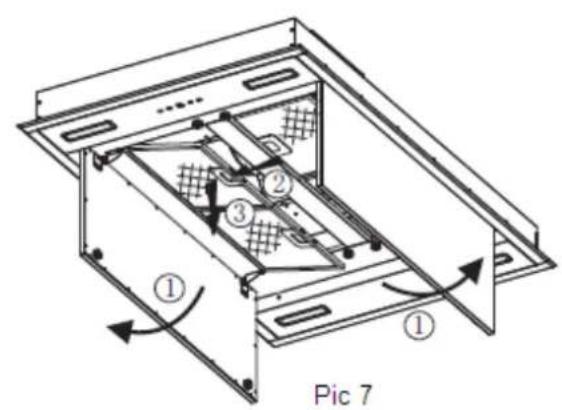

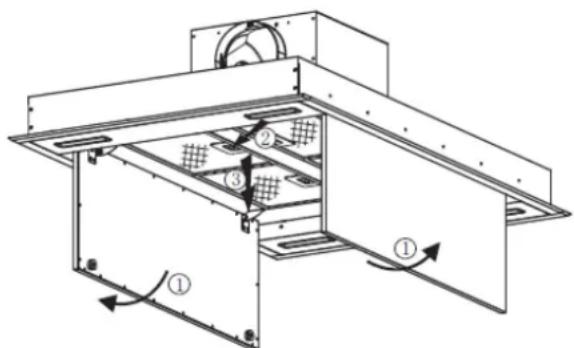

a. Consulte a fig. 7, abra a placa decorativa para poder remover o filtro.
b. Consulte a fig. 8, desaparafuse e retire os 4 parafusos ST4*8 mm existentes na tira decorativa do painel.
c. Desaparafuse os 8 parafusos de seda para máquinas do fundo da armação e rode-os 90°/180°/270° para escolher a direção da saída e, em seguida, aperte os 8 parafusos novamente para fixar bem a armação;
d. Instale corretamente a tira decorativa do painel e o filtro na ordem contrária aos passos a/b anteriores, e depois instale o tubo de expansão na saída (consultar a fig. 10).

1. Conforme apresentado na fig. 11, ligue as 4 unidades de código de ângulo ajustáveis ao alojamento usando 8 parafusos de seda para máquinas M4*12 mm; consulte em seguida a fig. 12/13, levantando a armação, e usando 8 parafusos de seda para máquinas M4*12 mm e quatro porcas com arruelas M4 para fixar o alojamento às 2 armações, puxando entretanto o tubo de expansão para fora. (Nota: o tubo de expansão tem de ser fixado firmemente na armação.)

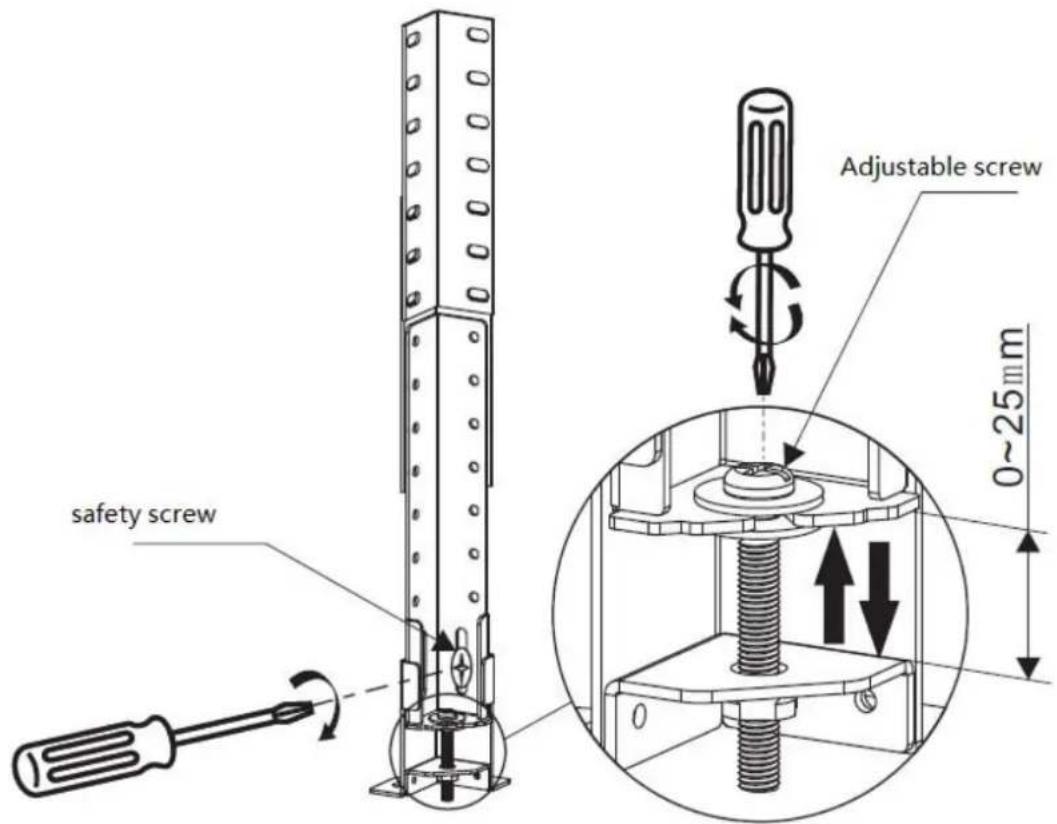

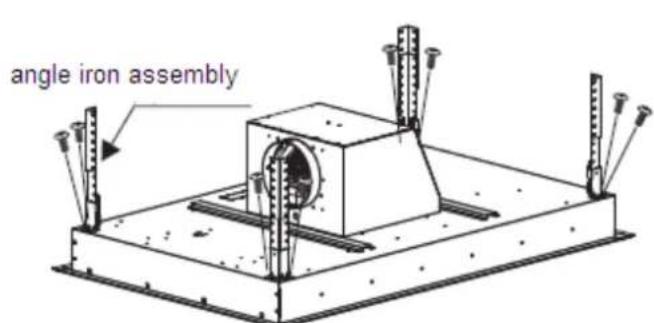

1. Depois de instalar o alojamento na armação, utilize uma chave Philips ou de fendas para ajustar o parafuso do suporte da cantoneira de ferro, oriente o alojamento horizontalmente e de acordo com a altura necessária. Método de ajuste: O intervalo de ajuste do suporte da cantoneira de ferro é de 0-25 mm; rodar o parafuso das 4 cantoneiras de ferro no sentido dos ponteiros do relógio, movimenta ligeiramente o alojamento para cima; ao mesmo tempo, rodar o parafuso no sentido contrário aos ponteiros do relógio no suporte da cantoneira de ferro, movimenta ligeiramente o alojamento para baixo. Utilize a chave de fendas Philips para apertar bem o parafuso de segurança depois de alcançada uma posição e uma altura apropriada. (Consultar a fig. 14)

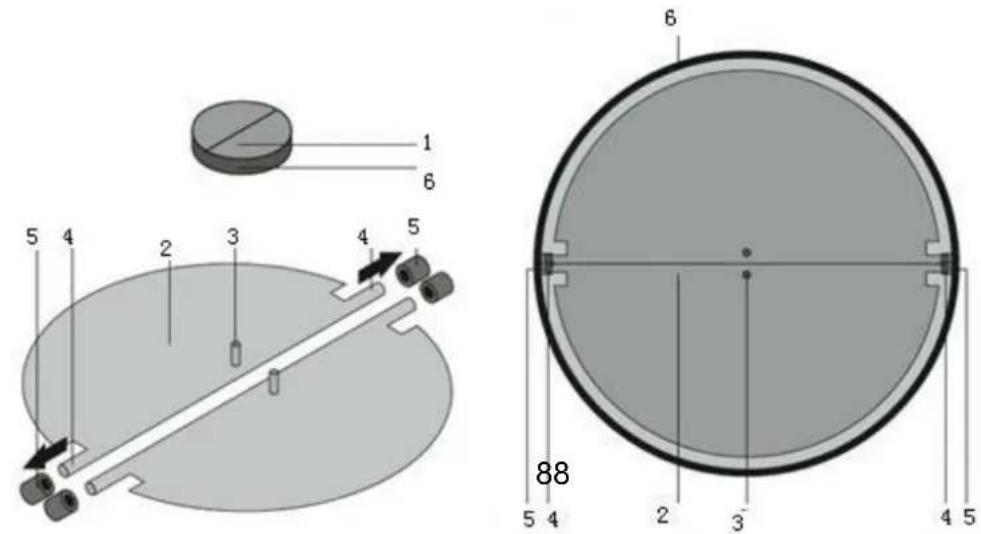

Se o exaustor não tiver uma unidade de aletas 1 montada, deve montar as metades na sua estrutura.

Para montar a unidade de aletas 1 deverá:

• montar duas metades 2 na armação 6;
- um pino 3 deve estar orientado para o topo;
- o eixo 4 deve ser inserido nos orifícios 5 na armação;
- repetir todas as operações para a 2^a metade.

DICAS PARA INSTALAÇÃO DA CONDUTA DE EXAUSTÃO

As seguintes regras devem ser estritamente seguidas para obter uma extração de ar ideal:

• Mantenha o tubo de expansão curto e direito.
• Não reduza o tamanho nem restrinja o tubo de expansão.
• Quando utilizar o tubo de expansão instale sempre o tubo esticado para minimizar perdas de pressão.

- O não cumprimento destas instruções básicas irá reduzir o desempenho e aumentar os níveis de ruído do exaustor.

- Qualquer trabalho de instalação deve ser efetuado por um eletricista qualificado ou pessoa competente.

- Não ligue o sistema de condutas do exaustor a qualquer sistema de ventilação existente que esteja a ser utilizado para qualquer outro aparelho, tal como um tubo de aquecimento, tubo de gás, tubo de vento quente.

- O ângulo de curvatura do tubo de expansão não pode ser inferior a 120°; deve orientar o tubo horizontalmente ou, em alternativa, o tubo deve ir desde o ponto inicial e deve estar dirigido para uma parede externa.

- Depois da instalação, certifique-se de que o exaustor está nivelado para evitar a recolha de gordura no final.

- Certifique-se de que o tubo de expansão selecionado para instalação está em conformidade com as normas relevantes e é anti-incendio.

AVISO:

Por motivos de segurança, use apenas o mesmo tamanho de parafuso de montagem ou fixação recomendado neste manual de instruções.Se os parafusos ou o dispositivo de fixação não forem montados de acordo com estas instruções, podem ocorrer riscos elétricos.

Começar a utilizar o exaustor

Ecrã LED com controlo tátil

Diversos botões no painel de controlo realizam diferentes funções separadamente (consultar foto a seguir).

Ao conectar o exaustor pela primeira vez à alimentação elétrica, a retroiluminação do visor LCD acende-se. A retroiluminação apaga-se após 30 segundos se nenhum botão for premido.

Controlo da luz

- Prima o botão da luz uma vez para acender a luz do exaustor. Prima o botão da luz novamente para apagar a luz do exaustor. O botão da luz é controlado separadamente e não afeta as outras funções.

Controlo da alimentação

- Prima o botão de alimentação uma vez, a luz indicadora de alimentação acende-se e o exaustor funciona à velocidade Média 2, com o botão de velocidade do motor e o botão de iluminação acesos. Prima o botão de alimentação novamente, o exaustor desliga e a luz indicadora apaga-se simultaneamente, ficando o exaustor no modo de espera.

Seleção de aumento da velocidade

- É possível selecionar 4 velocidades diferentes. Velocidade Baixa, Média 2, Média 1 e Alta. O símbolo da velocidade aparecerá no visor LCD como: "1", "2", "3", "4".

- Prima o botão , a luz indicadora acende-se. O motor roda à baixa velocidade. Aparece "1" no visor LCD.

- Quando o motor estiver a funcionar a baixa velocidade, é possível premir o

botão de mudança da velocidade do motor para média 2, o símbolo de velocidade "2" aparecerá no visor LCD.

- Quando o motor estiver a funcionar à velocidade média 2, é possível premir o

botão de mudança da velocidade do motor para média 1, o símbolo de velocidade "3" aparecerá no visor LCD.

Quando o motor estiver a funcionar à velocidade média 1, é possível premir o

botão de mudança da velocidade do motor para alta, o símbolo de velocidade "4" aparecerá no visor LCD.

Quando o motor estiver a funcionar à velocidade alta, prima o botão , o motor continua a funcionar no modo de velocidade alta.

- Quando o exaustor estiver a funcionar com o motor a velocidade alta e média 1, depois de 7 minutos de funcionamento, a velocidade passa automaticamente para média 2.

Seleção de diminuição da velocidade

- Prima o botão uma vez, o nível de velocidade diminuirá para uma mais baixa, o número do nível de velocidade aparecerá no visor LCD. Prima o

botão repetidamente até o nível de velocidade chegar a "0", o exaustor será desligado e a luz apagar-se-á simultaneamente.

Controlo do temporizador

- Quando o exaustor está no modo de trabalho, com o motor a funcionar e a luz acesa, é possível ajustar o temporizador.

Antes de ajustar o temporizador, coloque o exaustor na velocidade desejada e prima o botão do temporizador. Ajuste do temporizador por 5 minutos, "5" aparece no visor LCD. O número diminuirá para "4, 3, 2" a cada minuto. Quando aparecer "0" no visor, a alimentação será desligada. O motor para de trabalhar e a luz apaga-se simultaneamente.

- Após o ajuste do temporizador, este recalculará se a velocidade do motor mudou.

Conexão do comando à distância

- Um comando à distância novo precisa estabelecer uma nova conexão com o exaustor quando usado pela primeira vez. Um comando à distância pode controlar vários exaustores ao mesmo tempo.

Processo de conexão entre o comando à distância e o exaustor

- Prima por 5 segundos no espaço de 15 segundos após inserir a ficha do exaustor, a luz indicadora começa a piscar, o exaustor está no modo de conexão, prima qualquer botão no comando à distância para confirmar a conexão. Concluído o processo de conexão, o comando à distância poe ser usado para selecionar a velocidade, acender a luz e ajustar o temporizador. - Se desejar fazer a conexão novamente, deverá eliminar o código que foi definido anteriormente.

- Para eliminar o código, prima por 5 segundos, a luz indicadora começa a piscar, o exaustor está no modo de conexão. Depois, prima

novamente por 5 segundos, o código de conexão anterior é eliminado.

- Quando o código anterior tiver sido eliminado, o exaustor volta para o modo

de espera, prima por 5 segundos, a luz indicadora pisca de um botão para outro, o exaustor fica no modo de conexão; depois, pressione qualquer botão do comando à distância para confirmar a conexão.

- O comando à distância pode definir as funções de ativação/aumento da velocidade do motor, desativação/diminuição da velocidade do motor, ativação/desativação do temporizador e acender/apagar a luz.

Comando à distância

Para acender a luz, prima o botão uma vez; para apagá-la, prima o botão novamente. O botão da luz é controlado separadamente e não afeta as outras funções.

Ativação/Aumento da velocidade do motor

Pressionar uma vez, baixa velocidade

Pressionar uma segunda vez, velocidade 2

Pressionar uma terceira vez, velocidade 3

Pressionar uma quarta vez, velocidade alta

- Quando o exaustor estiver a funcionar com o motor a velocidade alta e média 1, depois de 7 minutos de funcionamento, a velocidade passa automaticamente para média 2.

Desativação/Diminuição da velocidade do motor

Prima o botão, o motor começa a mudar para uma velocidade mais baixa e o visor LCD exibe o nível de velocidade. Pressões repetidas no botão diminuem continuamente a velocidade do motor até desligar o exaustor.

Temporizador

Prima o botão para ajustar a função do temporizador como ligada ou desligada.

- Quando o exaustor está no modo de trabalho, com o motor a funcionar e a luz acesa, é possível ajustar o temporizador. Ajuste o temporizador para 5 minutos.

Após 5 minutos, a alimentação será desligada. O motor para de trabalhar e a luz apaga-se simultaneamente.

- Após o ajuste do temporizador, este recalculará se a velocidad mudou.

RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução
Luz acesa, mas o motor não funciona	Interruptor de ventoinha desligado	Selecione uma posição do interruptor da ventoinha
	Falha do interruptor da ventoinha	Contacte o centro de serviço.
	Falha do motor Contacte o centro de serviço.
A luz não acende, o motor não funciona	Fusíveis domésticos fundidos	Volte a ligar/substitua os fusíveis.
	Cabo de alimentação solto ou desligado	Volte a ligar o cabo à tomada. Ligue a alimentação.
Fuga de óleo	A válvula unidirecional e a entrada de ventilação de ar não estão bem vedadas	Retire a válvula unidirecional e vede com vedante.
	Fuga na ligação de secção em U e da cobertura	Retire a secção em U e o vedante.
As luzes não funcionam	Globos quebrados/defeituosos	Substitua os globos de acordo com esta instrução.
Aspiração insuficiente	A distância entre o exaustor e a boca a gás é demasiadogrande correta.	Volte a posicionar o exaustor de acordo com uma distância
O exaustor está inclinado	O parafuso de fixação não está suficientemente apertado	Aperte o parafuso de pendurar e certifique-se de que fica na horizontal.

NOTA:

Quaisquer reparações elétricas a este aparelho devem estar em conformidade com as suas leis locais, estatais e federais. Contacte o centro de assistência se tiver alguma dúvida antes de efetuar alguma das operações acima. Desligue sempre a unidade da rede quando abrir a unidade.

MANUTENÇÃO E LIMPEZA

Cuidado:

- Antes de realizar a manutenção ou limpeza, o exaustor deve ser desligado da fonte de alimentação. Certifique-se de que o exaustor está desligado da tomada de parede e que a ficha está retirada da tomada.

- As superfícies externas são suscetíveis a riscos e abrasões, por isso siga as instruções de limpeza para se certificar de que obtém o melhor resultado possível sem ocorrência de danos.

ASPETOS GERAIS

A limpeza e manutenção deverão ser efetuadas com o aparelho frio especialmente quando se limpa. Evite deixar substâncias alcalinas ou ácidas (sumo de limão, vinagre, etc.) nas superfícies.

AÇO INOXIDÁVEL

O aço inoxidável deve ser limpo regularmente (ou seja, semanalmente) para garantir uma longa esperança de vida. Seque com um pano macio e limpo. Pode utilizar um líquido de limpeza especializado para aço inoxidável.

NOTA:

Certifique-se de que a limpeza é realizada ao longo do grão do aço inoxidável para impedir a formação de padrões cruzados antiestéticos.

SUPERFÍCIE DO PAINEL DE CONTROLO

O painel de controlo incorporado pode ser limpo usando água com sabão. Certifique-se de que o pano está limpo e bem espremido antes de realizar

a limpeza. Utilize um pano macio seco para remover humidade em excesso existente após a limpeza.

Importante

Use detergentes neutros e evite o uso de químicos de limpeza abrasivos, detergentes domésticos fortes ou produtos com abrasivos, uma vez que estes afetarão a aparência do aparelho e potencialmente removerão qualquer impressão de ilustrações do painel de controlo e invalidarão a garantia do fabricante.

FILTROS DE REDE DE GORDURA

Os filtros de rede podem ser limpos manualmente.

Mergulhe-os durante cerca de três minutos em água com um detergente de libertação de gordura e, em seguida, escove-os suavemente com uma escova suave. Não aplique muita pressão, para evitar danificar os filtros. (Deixe secar naturalmente sem exposição direta à luz solar.)

Os filtros devem ser limpos separadamente de utensílios de cozinha e louça. É aconselhável que não use abrilhantador.

INSTALAR OS FILTROS DE REDE DE GORDURA

• Siga os quatro passos a seguir para instalar os filtros.
• Oriente o filtro de acordo com as ranhuras na parte traseira do exaustor.
• Pressione o botão na pega do filtro.
• Liberte a pega assim que o filtro encaixar numa posição de repouso.
• Repita a ação para instalar todos os filtros.

É possível usar um filtro de carvão ativado para captar odores.

Normalmente o filtro de carvão ativado deve ser substituído a cada três ou seis meses consoante os seus hábitos de cozinhar. O procedimento de instalação do filtro de carvão ativado é indicado a seguir.

Para instalar o filtro de carvão ativado, primeiro é necessário desprender o filtro de alumínio. Primeiro, abra cuidadosamente a cobertura em aço inoxidável e, em seguida, pressione o fecho do filtro de alumínio e retire-o.

• Certifique-se de que o filtro está bem preso. Caso contrário, este pode soltar-se e pode constituir um perigo.
• Com um filtro de carvão ativado instalado, o poder de aspiração será reduzido.

SUBSTITUIÇÃO DA LÂMPADA

Importante:

A lâmpada tem de ser substituída pelo fabricante, pelo seu agente de serviço ou por pessoas igualmente qualificadas.
Desligue sempre a fonte de alimentação antes de realizar quaisquer operações no aparelho. Ao manusear a lâmpada, certifique-se de que esta está completamente fria antes de qualquer contacto com as mãos.
Ao manusear os globos segure-os com um pano ou com luvas para se certificar que transpiração não entra em contacto com os mesmos uma vez que isso pode reduzir a vida útil do globo.

Troca da lâmpada para LED de alta pressão

Use a chave de parafusos para soltar o parafuso autorroscante ST4*8MM (2 un.) do painel luminoso, remova a luminária. Abra a caixa de terminais conectada ao fio, desconecte o conector do fio e substitua a lâmpada.

- O código ILCOS D para esta lâmpada é: DBS-2,5/65-H-120/33

- Módulos LED - lâmpada retangular

• Tensão máx.: 2,5 W
  – Gama de tensão: CA 220-240 V
• Dimensões:

PROTEÇÃO DO AMBIENTE:

Este produto está assinalado com o símbolo relativamente à separação de resíduos de equipamento elétrico. Isto significa que este produto não deve ser eliminado juntamente com resíduos domésticos mas que deve ser suportado por um sistema de recolha seletiva em conformidade com a Diretiva 2012/19/UE. Este será então reciclado ou desmantelado por forma a minimizar os impactos sobre o ambiente, sendo que produtos elétricos e eletrónicos são potencialmente perigosos para o ambiente e para a saúde humana devido à presença de substâncias perigosas. Para mais informações, contacte as autoridades locais ou regionais.

NOTA:

A seguir indicamos como reduzir o impacto ambiental total (por ex. uso energético) do processo de cozinhar.

(1) Instale o exaustor num local adequado onde exista uma ventilação eficiente.
(2) Limpe o exaustor regularmente de modo a não bloquear as vias aéreas.
(3) Lembre-se de desligar a luz do exaustor depois de cozinhar.
(4) Lembre-se de desligar o exaustor depois de cozinhar.

INFORMAÇÃO SOBRE DESMANTELAMENTO

Não desmantele o aparelho de um modo não indicado no manual de instruções. O aparelho não pode ser desmantelado pelo utilizador. No final da sua vida útil, o aparelho não deve ser eliminado juntamente com os resíduos domésticos. Consulte a sua autoridade local ou retentor em relação a conselhos de reciclagem.

Návod k obsluze
