Marca	Hoover
Modelo	HHT6300/2X
Tipo de produto	Coifa aspirante
Alimentação	220-240 V ~ 50 Hz
Iluminação	LED, 2 W máx., 110-240 V~
Velocidades do motor	2 velocidades (baixa e alta)
Controle	Interruptor basculante
Distância mínima (gás)	75 cm
Distância mínima (elétrica)	65 cm
Filtros de gordura	Filtros de alumínio laváveis (telas)
Filtro de carvão	Opcional, não fornecido
Manutenção dos filtros de gordura	Limpeza manual com água e sabão ou na máquina de lavar louça
Tipo de lâmpada	LED DBS-2/65-H-120/33, 2 W máx.
Substituição da lâmpada	Por um profissional qualificado
Funcionalidades	Extração e recirculação possível (com filtro de carvão)
Instalação	Na parede ou embaixo do armário, com suporte em L
Segurança	Instruções: cortar a alimentação antes da intervenção, não limpar com limpador a vapor
Reparabilidade	As peças de reposição (lâmpada, filtros) estão disponíveis; reparo elétrico por um profissional
Conformidade	Diretiva REEE 2012/19/UE

Perguntas frequentes - HHT6300/2X HOOVER

Qual é a distância mínima entre a coifa e a placa de cozimento?

Para um fogão a gás, a distância mínima é de 75 cm. Para um fogão elétrico, é de 65 cm. Respeite estas distâncias para evitar riscos de incêndio.

Como limpar os filtros de gordura da coifa?

Os filtros de gordura de alumínio são limpos à mão mergulhando-os em água quente com sabão por 3 minutos e depois escovando suavemente. Você também pode lavá-los na máquina de lavar louça, mas separadamente da louça. Deixe-os secar naturalmente.

O que fazer se a iluminação da coifa não funcionar?

Verifique primeiro se a lâmpada não queimou. Substitua-a por uma lâmpada LED idêntica (2 W máx., código DBS-2/65-H-120/33). Se o problema persistir, entre em contato com o serviço pós-venda.

Posso usar a coifa sem filtro de gordura?

Não, nunca use a coifa sem os filtros de gordura ou com filtros sujos. Isso pode danificar o aparelho e apresentar risco de incêndio.

Como instalar a coifa embaixo de um armário?

Fixe a válvula anti-retorno na saída de ar. Monte a coifa embaixo do armário com os 6 parafusos (4x35 mm) e arruelas fornecidos. Se necessário, instale o suporte em L na parte traseira para melhor estabilidade.

Com que frequência substituir o filtro de carvão?

O filtro de carvão ativado (não fornecido) deve ser substituído a cada 3 a 6 meses, dependendo do uso. Ele captura odores no modo recirculação.

O motor não funciona, mas a iluminação funciona, o que fazer?

Certifique-se de que o interruptor do ventilador está em uma posição de velocidade. Se o problema persistir, pode ser uma falha do motor ou do interruptor. Entre em contato com o serviço pós-venda.

Como substituir a lâmpada LED?

Corte a alimentação. Deslize a parte frontal da coifa, remova os filtros de alumínio. Gire a lâmpada no sentido anti-horário para retirá-la. Instale a nova lâmpada LED (2 W máx., 110-240 V~). Remonte tudo.

Qual é o consumo elétrico da coifa?

O consumo não é especificado no manual. Para a iluminação, a lâmpada LED não excede 2 W. O motor tem potência não informada. Consulte a placa de identificação do aparelho.

A coifa está vazando óleo, o que devo verificar?

Verifique a vedação da válvula anti-retorno e da conexão do duto. Se necessário, remova a válvula e aplique massa para garantir a vedação.

MANUAL DE UTILIZADOR HHT6300/2X HOOVER

Manual de instruções

1....Instruções de segurança
2....Instalação
3......Começar a usar o seu exaustor
4......Resolução de problemas
5....Manutenção e limpeza
6.....Proteção ambiental

INSTRUÇÕES DE SEGURANÇA

Este manual explica a instalação e a utilização correta do seu exaustor, leia-o atentamente antes de usar o produto, mesmo que já esteja familiarizado com o mesmo. O manual deve ser mantido num local seguro para referência futura.

O que nunca deve fazer:

- Nunca tente usar o exaustor sem os filtros de gordura ou se os filtros estiverem demasiado engordurados!

- Não instale sobre um fogão com um grelhador muito elevado.

- Não deixe frigideiras em uso sem supervisão porque gorduras ou óleos sobreaquecidos podem incendiar-se.

- Nunca deixe chamas desprotegidas debaixo do exaustor.

- Se o exaustor estiver danificado, não tente utilizá-lo.

- Não faça pratos flambé debaixo do exaustor.

- CUIDADO: As peças acessíveis podem tornar-se quentes quando usadas com aparelhos para cozinhar.

- A distância mínima entre a superfície de suporte e os recipientes para cozinhar no fogão e na parte mais baixa do exaustor. (Quando o exaustor estiver localizado sobre um aparelho a gás, esta distância deve ser de pelo menos 65 cm.)

- O ar não deve ser descarregado num cano de chaminé usado para evacuar fumos de eletrodomésticos que utilizem gás ou outros combustíveis.

O que deve fazer sempre:

- Importante! Desligue sempre a fonte de alimentação na fonte durante instalação e manutenção como, por exemplo, quando troca uma lâmpada.

- O exaustor tem de ser instalado em conformidade com as instruções de instalação e deve cumprir todas as medições indicadas.

- Todo o trabalho de instalação tem de ser realizado por uma pessoa competente ou por um eletricista qualificado.

- Elimine o material da embalagem cuidadosamente. As crianças são vulneráveis a este material.

- Preste atenção às extremidades aguçadas no interior do exaustor durante a instalação e limpeza.

- Quando o exaustor estiver colocado por cima de um aparelho a gás, a distância mínima entre a superfície de apoio para os recipientes para cozinhar no fogão e a parte mais baixa do exaustor tem de ser:

Fogões a gás: 75 cm

Fogões elétricos: 65 cm

Fogões a óleo ou carvão: 75 cm

- Certifique-se de que a canalização não tem dobras com um ângulo mais apertado que 90 graus uma vez que isto reduz a eficiência do exaustor.

- Aviso: Se os parafusos ou o dispositivo de fixação não forem montados de acordo com estas instruções, podem ocorrer riscos elétricos.

O que deve fazer sempre:

• Coloque sempre tampas nos tachos e panelas quando estiver a cozinhar num fogão a gás.
• Quando no modo de extração, o ar na divisão está a ser removido pelo exaustor. Certifique-se de que estão a ser cumpridas as medidas de ventilação apropriadas. O exaustor remove odores da divisão mas não o vapor.
• O exaustor destina-se apenas a uso doméstico.

• Se o cabo de alimentação estiver danificado, este tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.
• Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.

- Aviso: Antes de obter acesso a terminais, todos os circuitos de alimentação elétrica têm de estar desligados.

O que deve fazer sempre:

• Cuidado: O aparelho e as suas peças acessíveis podem ficar quentes durante o funcionamento. Tenha o cuidado de evitar tocar nos elementos de aquecimento. Crianças com menos de 8 anos devem manter-se afastadas a menos que estejam sob constante supervisão.
• Deverá existir uma ventilação adequada da divisão quando o exaustor estiver a ser usado ao mesmo tempo que aparelhos que funcionam a gás ou outros combustíveis.
• Existe o risco de incêndio se a limpeza não for realizada de acordo com as instruções.
• Os regulamentos referentes à descarga de ar têm de ser acatados.
• Limpe o seu aparelho periodicamente seguindo o método fornecido no capítulo MANUTENÇÃO.
• Por motivos de segurança, use apenas o mesmo tamanho de parafuso de montagem ou fixação recomendado neste manual de instruções.
• Em relação a dados sobre o método e sobre a frequência de limpeza, consulte a secção de manutenção e limpeza no manual de instruções.
• A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão.
• Quando o exaustor e aparelhos com fornecimento de energia que não eletricidade estiverem simultaneamente em funcionamento, a pressão negativa na divisão não deve exceder 4 Pa (4 x 10-5 bar).
• AVISO: Perigo de incêndio: não guarde artigos em cima das superfícies para cozinhar.
• Não deve nunca utilizar um aparelho de limpeza a vapor.
• NUNCA tente extinguir um incêndio com água, em vez disso desligue o aparelho e, em seguida, cubra a chama com, por exemplo, uma tampa ou um cobertor antifogo.

INSTALAÇÃO (VENTILAÇÃO EXTERIOR)

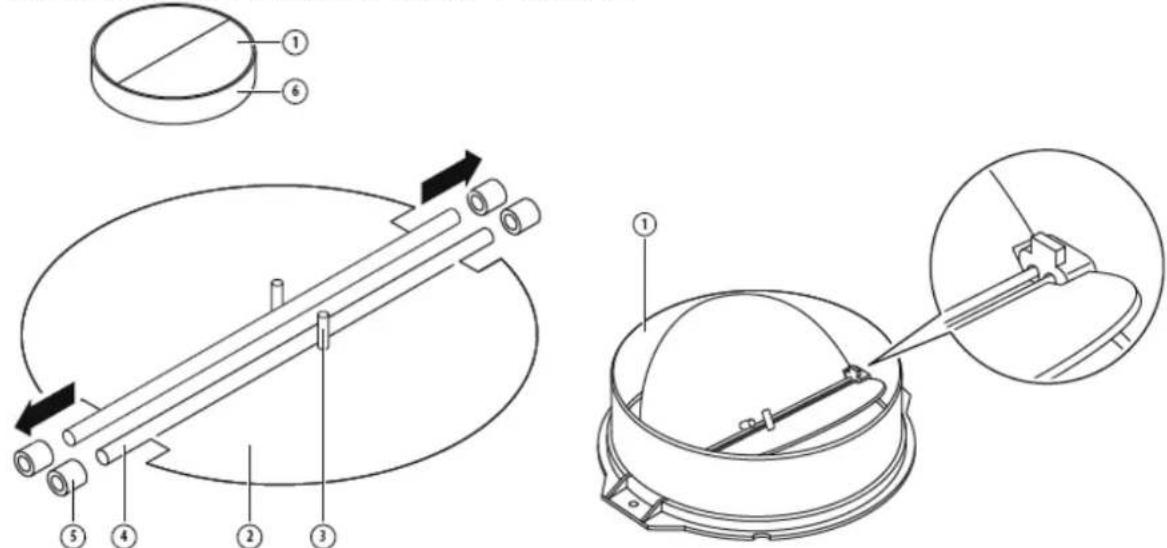

MONTAGEM DA UNIDADE DE ALETAS

Se o exaustor não tiver uma unidade de aletas 1 montada, deve montar as metades na sua estrutura. As imagens apenas mostram um exemplo de como montar a unidade de aletas, a saída pode ser diferente de acordo com os diferentes modelos e configuração.

Para montar a unidade de aletas 1 deverá:

• montar duas metades 2 na armação 6;
• um pino 3 deve estar orientado para o topo;
• o eixo 4 deve ser inserido nos orifícios 5 na armação;
• repetir todas as operações para a 2^a metade.

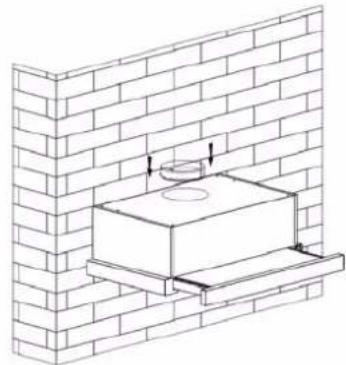

INSTALAÇÃO (montagem na parede)

1. Decida a localização dos furos para fixar o exaustor.

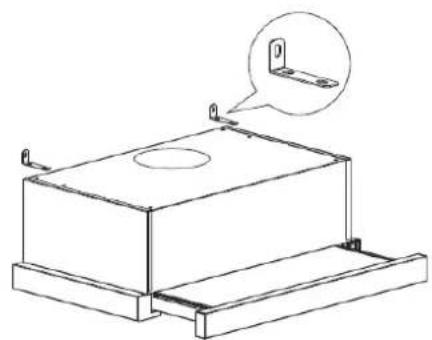

1. Instale o suporte em forma de L sobre o topo do exaustor utilizando dois parafusos (4 mm x 10 mm).

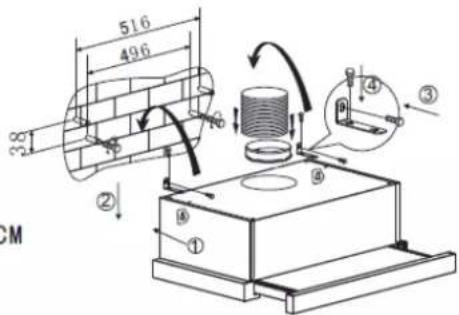

1. O exaustor é montado na parede utilizando 4 parafusos (4 mm x 30 mm) e respetivas buchas.

Monte o exaustor na parede na parte traseira do exaustor utilizando 2 parafusos (4 mm x 30 mm) e respetivas buchas. Em seguida, fixe o exaustor na parede utilizando 2 parafusos (4 mm x 30 mm) e respetivas buchas através do suporte em forma de L.

6002C(60)CM

1. Fixe a válvula unidirecional à saída de ar do exaustor.

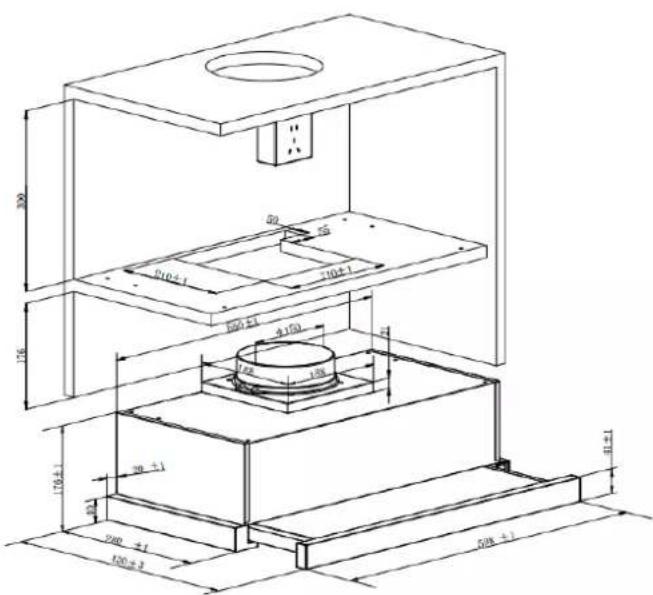

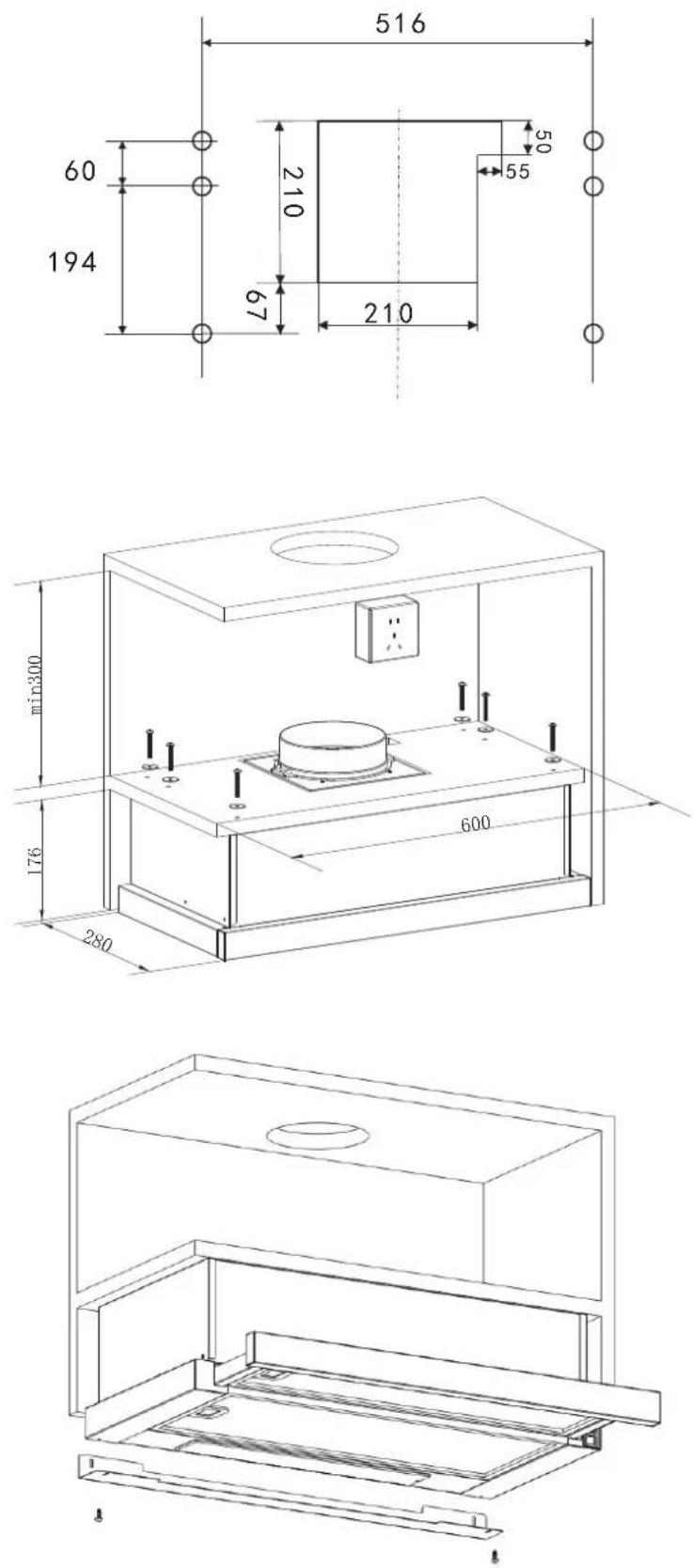

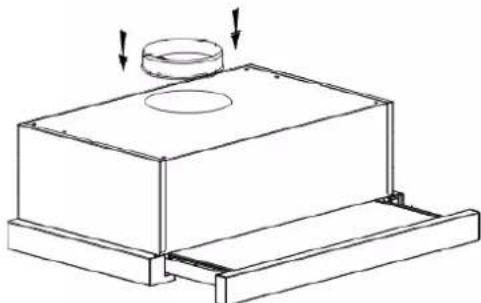

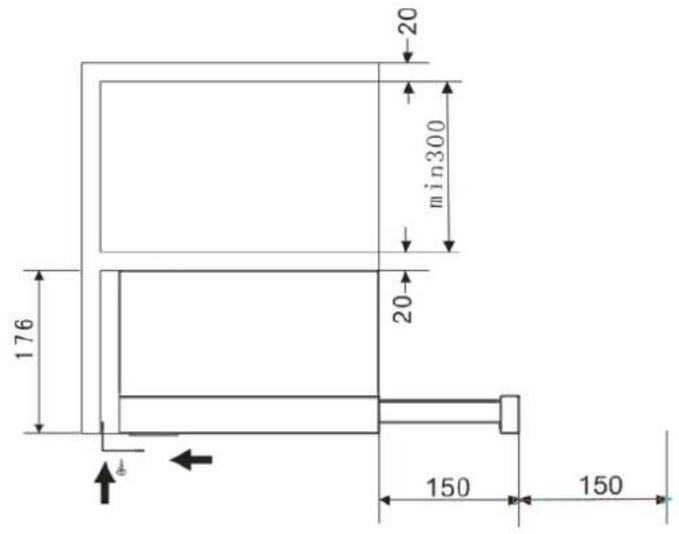

INSTALAÇÃO (montagem em armário)

1. Fixe a válvula unidirecional à saída de ar do exaustor.

1. Monte o exaustor no armário utilizando 6 parafusos (4 x 35 mm) e anilhas planas.

Se existir um intervalo entre a parede e o exaustor, pode instalar o suporte em forma de L na parte inferior do exaustor utilizando dois parafusos (3 x 12 mm).

A instalação do suporte em forma de L é opcional.

Nota: O tubo de expansão não está incluído no produto.

AVISO:

Por motivos de segur ança, use apena s o mesmo tamanho de parafuso de montagem ou fixação recom endado n este manual de instruções.Se os paraf usos ou o di spositivo de fixação não forem montados de acordo com estas instruções, podem ocorrer riscos elétricos.

Começar a utilizar o exaustor

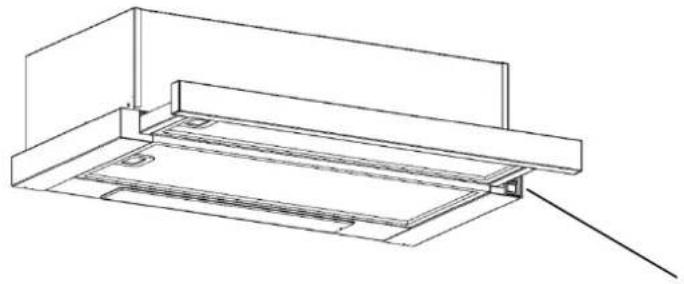

Interruptor basculante

1. Introduza a ficha de alimentação na tomada.
2. Pressione o interruptor ① para , a lâmpada irá então acender-se; pressione o interruptor ① para "0", e a lâmpada irá apagar-se.
3. Pressione o interruptor ② para "I、II", o motor será colocado nas duas velocidades "low、high", pressione o interruptor para "0", o motor irá desligar-se.
4. A alimentação será ligada quando remover o painel frontal. No sentido inverso, a alimentação será desligada automaticamente.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
Luz acesa, mas o motor não funciona	Interruptor de ventoinha desligado	Selecione uma posição do interruptor da ventoinha
	Falha do interruptor da ventoinha	Contacte o centro de serviço.
	Falha do motor Contacte o centro de serviço.
A luz não acende, o motor não funciona	Fusíveis domésticos fundidos	Volte a ligar/substitua os fusíveis.
	Cabo de alimentação solto ou desligado	Volte a ligar o cabo à tomada. Ligue a alimentação.
Fuga de óleo	A válvula unidirecional e a saída não estão bem vedadasFuga na ligação da chaminé e cobertura.	Retire a válvula unidirecional e vede com vedante.Retire a chaminé e vede.
As luzes não funcionam	Globos quebrados/defeituosos	Substitua os globos de acordo com esta instrução.
Aspiração insuficiente	A distância entre o exaustor e a boca a gás é demasiado grande	Volte a posicionar o exaustor de acordo com uma distância correta.
O exaustor está inclinado	O parafuso de fixação não está suficientemente apertado	Aperte o parafuso de pendurar e certifique-se de que fica na horizontal.

NOTA:

Quaisquer reparações elétricas a este aparelho devem estar em conformidade com as suas leis locais, estatais e federais. Contacte o centro de assistência se tiver alguma dúvida antes de efetuar alguma das operações acima. Desligue sempre a unidade da rede quando abrir a unidade.

MANUTENÇÃO E LIMPEZA

Cuidado:

- Antes de realizar a manutenção ou limpeza, o exaustor deve ser desligado da fonte de alimentação. Certifique-se de que o exaustor está desligado da tomada de parede e que a ficha está retirada da tomada.

- As superfícies externas são suscetíveis a riscos e abrasões, por isso siga as instruções de limpeza para se certificar de que obtém o melhor resultado possível sem ocorrência de danos.

ASPETOS GERAIS

A limpeza e manutenção deverão ser efetuadas com o aparelho frio especialmente quando se limpa. Evite deixar substâncias alcalinas ou ácidas (sumo de limão, vinagre, etc.) nas superfícies.

AÇO INOXIDÁVEL

O aço inoxidável deve ser limpo regularmente (ou seja, semanalmente) para garantir uma longa esperança de vida. Seque com um pano macio e limpo. Pode utilizar um líquido de limpeza especializado para aço inoxidável.

NOTA:

Certifique-se de que a limpeza é realizada ao longo do grão do aço inoxidável para impedir a formação de padrões cruzados antiestéticos.

SUPERFÍCIE DO PAINEL DE CONTROLO

O painel de controlo incorporado pode ser limpo usando água com sabão. Certifique-se de que o pano está limpo e bem espremido antes de realizar a limpeza. Utilize um pano macio seco para remover humidade em excesso existente após a limpeza.

Importante

Use detergentes neutros e evite o uso de químicos de limpeza abrasivos, detergentes domésticos fortes ou produtos com abrasivos, uma vez que estes afetarão a aparência do aparelho e potencialmente removerão qualquer impressão de ilustrações do painel de controlo e invalidarão a garantia do fabricante.

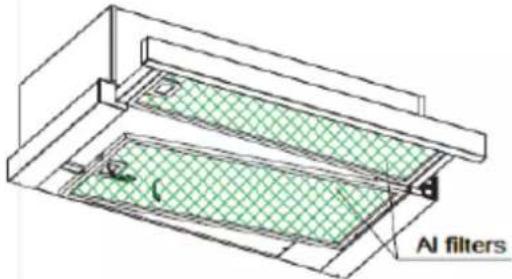

FILTROS DE REDE DE GORDURA

Os filtros de rede podem ser limpos manualmente. Mergulhe-os durante cerca de três minutos em água com um detergente de libertação de gordura e, em seguida, escove-os suavemente com uma escova suave. Não aplique muita pressão, para evitar danificar os filtros. (Deixe secar naturalmente sem exposição direta à luz solar.)

Os filtros devem ser limpos separadamente de utensílios de cozinha e louça. É aconselhável que não use abrilhantador.

• Siga os quatro passos a seguir para instalar os filtros.
• Oriente o filtro de acordo com as ranhuras na parte traseira do exaustor.
• Pressione o botão na pega do filtro.
• Liberte a pega assim que o filtro encaixar numa posição de repouso.
• Repita a ação para instalar todos os filtros.

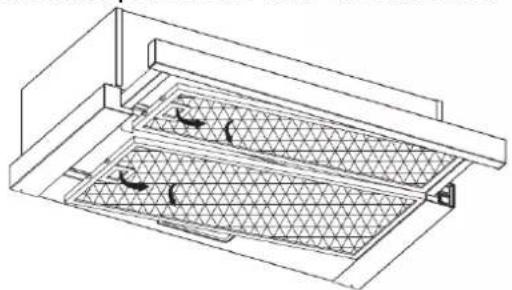

FILTRO DE CARBONO - não fornecido

É possível usar um filtro de carvão ativado para captar odores. Normalmente o filtro de carvão ativado deve ser substituído a cada três ou seis meses consoante os seus hábitos de cozinhar. O procedimento de instalação do filtro de carvão ativado é indicado a seguir.

(1) Deslize a parte dianteira do exaustor.
(2) O filtro de alumínio deve ser desprendido primeiro. Pressione o fecho e puxe-o para baixo.
(3) Retire o filtro de carbono rodando o filtro de carbono no sentido contrário aos ponteiros do relógio.
(4) Substitua pelo novo filtro de carbono.

• Certifique-se de que o filtro está bem preso. Caso contrário, este pode soltar-se e pode constituir um perigo.
• Com um filtro de carvão ativado instalado, o poder de aspiração será reduzido.

SUBSTITUIÇÃO DA LÂMPADA

Importante:

A I âmpada t em de ser substituída p elo f abricante, pelo seu age nte de serviço o u por p essoas igualmente qualificadas.
Desligue sempre a fonte de alimentação antes de realizar quaisquer oper ações no aparelhoo manusear a lâmpada, certifique-se de que esta está completamente fria antes de qualquer contacto com as mãos.
Ao manusear os globos segure-os com um pano ou com luvas para se certificar qu e transpiração não entra em contacto com os mesmos uma vez que isso pode reduzir a vida útil do globo.

(1) Desligue o aparelho e desconecte-o da tomada.
(2) Deslize a parte dianteira do exaustor.
(3) O filtro de alumínio deve ser desprendido primeiro. Pressione o fecho e puxe-o para baixo.
(4) Substitua por uma luz do mesmo tipo. LED de 110-240 V\~50 Hz, MÁX. 2 W.

- O código ILCOS D para esta lâmpada é: DBS-2/65-H-120/33.

• Tensão máx.: 2 W
  – Gama de tensão: CA 110-240 V

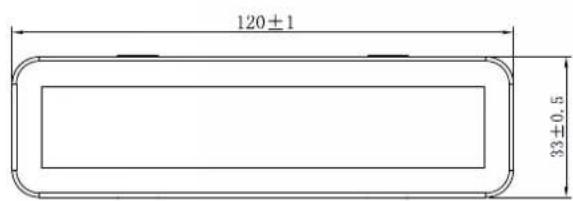

• Dimensões:

PROTEÇÃO DO AMBIENTE:

Este aparelho está rotulado em conformidade com a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE) 2013 em relação aos aparelhos elétricos e eletrónicos. Os REEE contêm substâncias poluentes (que podem ter um efeito negativo no meio ambiente) e elementos base (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos para remover e eliminar os poluentes e recuperar todos os materiais. As pessoas podem desempenhar um papel importante para garantir que os REEE não representem um problema ambiental; é essencial que sejam cumpridas algumas normas básicas:

• Os REEE não devem ser tratados como lixo doméstico;
• Os REEE devem ser levados para áreas de recolha dedicadas administradas pelo município ou por uma empresa registada.

Em muitos países, as recolhas domésticas podem estar disponíveis para grandes REEEs. Quando compra um aparelho novo, o antigo pode ser devolvido ao revendedor, que deve aceitar tratar da recolha gratuitamente, desde que o aparelho seja de um tipo equivalente e tenha as mesmas funções do aparelho fornecido.

NOTA:

A seguir indicamos como reduzir o impacto ambiental total (por ex. uso energético) do processo de cozinhar.

(1) Instale o exaustor num local adequado onde exista uma ventilação eficiente.
(2) Limpe o exaustor regularmente de modo a não bloquear as vias aéreas.
(3) Lembre-se de desligar a luz do exaustor depois de cozinhar.
(4) Lembre-se de desligar o exaustor depois de cozinhar.

INFORMAÇÃO SOBRE DESMANTELAMENTO

Não desmantele o aparelho de um modo não indicado no manual de instruções. O aparelho não pode ser desmantelado pelo utilizador. No final da sua vida útil, o aparelho não deve ser eliminado juntamente com os resíduos domésticos. Consulte a sua autoridade local ou retentor em relação a conselhos de reciclagem.

HHT/68/00/2X/1
