Tipo de Produto	Exaustor de parede
Marca	Hoover
Modelo	HCE160X
Largura	60 cm
Profundidade	50 cm
Altura (mín-máx)	60-110 cm
Peso	10 kg
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor	200 W
Fluxo de ar máximo	600 m³/h
Nível de ruído (máx)	65 dB(A)
Número de velocidades	3
Iluminação	LED, 2 x 3 W
Tipo de filtro	Filtro de gordura de alumínio
Tipo de controle	Botões de pressão eletrónicos
Diâmetro da conduta	150 mm
Opção de recirculação	Sim (filtro de carvão opcional)
Classe energética	A+
Consumo anual de energia	50 kWh/ano
Limpeza do filtro de gordura	Lavável na máquina de lavar louça
Substituição do filtro de carvão	A cada 3-6 meses
Características de segurança	Desligamento automático, proteção térmica
Garantia	2 anos

Perguntas frequentes - HCE160X HOOVER

Qual é a altura de instalação recomendada?

Para um desempenho ideal, instale o exaustor a uma altura de 65-75 cm acima da superfície de cozimento.

Com que frequência o filtro de gordura deve ser limpo?

O filtro de gordura de alumínio deve ser limpo a cada 2-3 meses com detergente suave ou na máquina de lavar louça.

O exaustor pode ser usado no modo de recirculação?

Sim, com o filtro de carvão opcional (não incluído). O filtro captura odores e recircula ar limpo.

Qual é o nível de ruído?

O nível de ruído varia de 45 dB(A) na velocidade baixa a 65 dB(A) na velocidade máxima.

Como trocar a luz LED?

As luzes LED são integradas e não substituíveis. Em caso de falha, entre em contato com um técnico qualificado.

Qual é o período de garantia?

A Hoover oferece uma garantia de 2 anos no HCE160X a partir da data de compra.

O exaustor tem controle remoto?

Não, o HCE160X é operado por botões manuais no painel frontal.

Qual é o diâmetro da conduta necessário?

Para instalação com conduta, é necessário um tubo de conduta com diâmetro de 150 mm.

Como redefinir o alarme do filtro?

Pressione e segure o botão de velocidade por 3 segundos até que a luz indicadora se apague.

Posso instalar o exaustor sobre um fogão a gás?

Sim, mas garanta uma distância mínima de 75 cm acima dos queimadores a gás por segurança.

MANUAL DE UTILIZADOR HCE160X HOOVER

Exaustor Manual de Instruções

1....Instruções de segurança
2....Instalação
3......Começar a usar o seu exaustor
4......Resolução de problemas
5....Manutenção e limpeza
6.....Proteção ambiente

INSTRUÇÕES DE SEGURANÇA

Este manual explica a instalação e a utilização correta do seu exaustor, leia-o atentamente antes de usar o produto, mesmo que já esteja familiarizado com o mesmo. O manual deve ser mantido num local seguro para referência futura.

Estas instruções deverão estar sempre disponíveis num formato alternativo, por exemplo, num website ou a pedido, por parte do utilizador num formato como DVD.

O que nunca deve fazer:

• Nunca tente usar o exaustor sem os filtros de gordura ou se os filtros estiverem demasiado engordurados!
• Não instale sobre um fogão com um grelhador muito elevado.
• Não deixe frigideiras em uso sem supervisão porque gorduras ou óleos sobreaquecidos podem incendiar-se.
• Nunca deixe chamas desprotegidas debaixo do exaustor.

• Se o exaustor estiver danificado, não tente utilizá-lo.
• Não faça pratos flambé debaixo do exaustor.
• CUIDADO: As peças acessíveis podem tornar-se quentes quando usadas com aparelhos para cozinhar.
• Adistância mínima entre a superfície de suporte e os recipientes para cozinhar no fogão e na parte mais baixa do exaustor. (Quando o exaustor estiver localizado sobre um aparelho a gás, esta distância deve ser de pelo menos 65 cm.)
• O ar não deve ser descarregado num cano de chaminé usado para evacuar fumos de eletrodomésticos que utilizem gás ou outros combustíveis.

O que deve fazer sempre:

• Importante Desligue sempre a fonte de alimentação na fonte durante instalação e manutenção como, por exemplo, quando troca uma lâmpada.
• Oexaustor tem de ser instalado em conformidade com as instruções de instalação e deve cumprir todas as medições indicadas.
• Todo o trabalho de instalação tem de ser realizado por uma pessoa competente ou por um eletricista qualificado.
• Elimine o material da embalagem cuidadosamente. As crianças são vulneráveis a este material.
• Preste atenção às extremidades aguçadas no interior do exaustor durante a instalação e limpeza.
• Quando o exaustor estiver colocado por cima de um aparelho a gás, a distância mínima entre a superfície de apoio para os recipientes para cozinhar no fogão e a parte mais baixa do exaustor tem de ser: Fogões a gás: 75 cm Fogões elétricos: 65 cm Fogões a óleo ou carvão: 75 cm
• Certifique-se de que a canalização não tem dobras com um ângulo mais apertado que 90 graus uma vez que isto reduz a eficiência do exaustor.
• Aviso: Se os parafusos ou o dispositivo de fixação não forem montados de acordo com estas instruções, podem ocorrer riscos elétricos.
• Aviso: Antes de obter acesso a terminais, todos os circuitos de alimentação elétrica têm de estar desligados.

O que deve fazer sempre:

• Coloque sempre tampas nos tachos e panelas quando estiver a cozinhar num fogão a gás.
• Quando no modo de extração, o ar na divisão está a ser removido pelo exaustor. Certifique-se de que estão a ser cumpridas as medidas de ventilação apropriadas. O exaustor remove odores da divisão mas não o vapor.
• O exaustor destina-se apenas a uso doméstico.

• Se o cabo de alimentação estiver danificado, este tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.
• Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.

- Aviso: Antes de obter acesso a terminais, todos os circuitos de alimentação elétrica têm de estar desligados.

O que deve fazer sempre:

• CUIDADO: O aparelho e as suas peças acessíveis podem ficar quentes durante o funcionamento. Tenha o cuidado de evitar tocar nos elementos de aquecimento. Crianças com menos de 8 anos devem manter-se afastadas a menos que estejam sob constante supervisão.
• Deverá existir uma ventilação adequada da divisão quando o exaustor estiver a ser usado ao mesmo tempo que aparelhos que funcionam a gás ou outros combustíveis.
• Existe o risco de incêndio se a limpeza não for realizada de acordo com as instruções
• Osregulamentos referentes à descarga de artêm de ser acatados.
• Limpe o seu aparelho periodicamente seguindo o método fornecido no capítulo MANUTENÇÃO.
• Por motivos de segurança, use apenas o mesmo tamanho de parafuso de montagem ou fixação recomendado neste manual de instruções.
• Erelação a dados sobre o método e sobre a frequência de limpeza, consulte a secção de manutenção e limpeza no manual de instruções.
• A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão.
• Quando o exaustor e aparelhos com fornecimento de energia que não eletricidade estiverem simultaneamente em funcionamento, a pressão negativa na divisão não deve exceder 4 Pa (4 x 10-5 bar).
• AVISO: Perigo de incêndio: não guarde artigos em cima das superfícies para cozinhar.
• Não deve nunca utilizar um aparelho de limpeza a vapor.
• NUNCA tente extinguir um incêndio com água, em vez disso desligue o aparelho e, em seguida, cubra a chama com, por exemplo, uma tampa ou um cobertor antifogo.

INSTALAÇÃO (VENTILAÇÃO EXTERIOR)

MONTAGEM DA UNIDADE DE ALETAS

Se o exaustor não tiver uma unidade de aletas 1 montada, deve montar as metades na sua estrutura. As imagens apenas mostram um exemplo de como montar a unidade de aletas, a saída pode ser diferente de acordo com os diferentes modelos e configuração.

Para montar a unidade de aletas 1 deverá:

• montar duas metades 2 na armação 6
- um pino 3 deve estar orientado para o topo;
- o eixo 4 deve ser inserido nos orifícios 5 na armação;
- repetir todas as operações para a 2^a metade

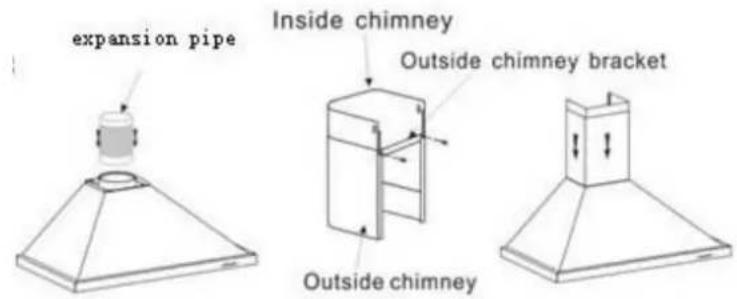

Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como apresentado na imagem a seguir através de um tubo de extração (tubo flexível ou material não inflamável, esmalte ou alumínio com um diâmetro interior de 150 mm)

1. Antes de realizar a instalação.

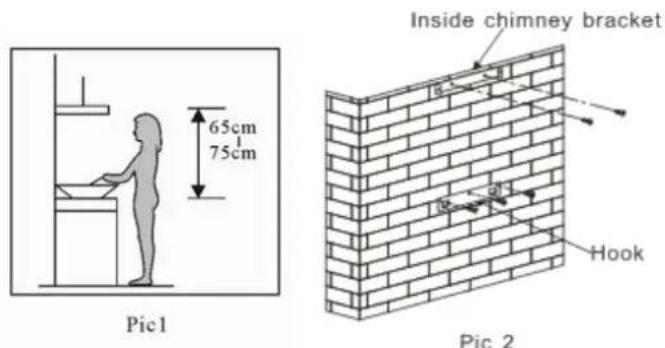

2. O exaustor deve ser colocado a uma distância de 65\~75 cm acima da superfície para cozinhar para obter um melhor resultado.

1. Instale o fogão num local adequando logo que esteja determinada a altura de instalação e mantenha-o alinhado. A posição fixa no suporte da chaminé do lado de dentro é o local da chaminé. Ver Fig. 2
2. Prenda o suporte do exterior da chaminé no lado de fora da chaminé e certifique-se de que o interior da chaminé pode ser ajustado em altura livremente bem como a fixação do tubo de extensão. Depois disso, instale o tubo de expansão e a chaminé no exaustor do fogão. Ver Fig. 3.

1. Ponha o exaustor do fogão no gancho. Ver Fig. 4.
2. Ajuste a altura da chaminé interior para a posição do suporte da chaminé interior e prenda com o parafuso, depois de ajustar a posição, fixe a armação com o parafuso de segurança.

Ver Fig. 5.
Nota.Ó tubo telescópico não está incluído no produto

Nota: As duas ventilações de segurança estão posicionadas no alojamento traseiro com um diâmetro de 6 mm. Ponha o tubo de expansão na saída da parede. Fixe o tubo de expansão com o tensor de cabos na tomada de parede.

Instalação elétrica

Toda a instalação deve ser realizada por uma pessoa competente ou por um eletricista qualificado Antes de conectar a rede, certifique-se de que a tensão da rede corresponda à indicada na placa de identificação.

Conexão direta

O aparelho deve ser conectado diretamente à rede elétrica usando um disjuntor omnipolar com um abertura mínima de 3mm entre os contatos.

O instalador deve garantir que a conexão elétrica correta foi feita e que está em conformidade com o diagrama de fiação.

O cabo não deve ser dobrado ou comprimido.

Verifique regularmente se o plugue e o cabo de alimentação estão danificados. Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo ou conjunto especial disponível no fabricante ou em seu agente de serviço.

AVISO: Este é um aparelho de Classe I e DEVE ser aterrado

Este aparelho é fornecido com um cabo de alimentação de 3 núcleos nas cores a seguir:

Brown = L ou Live

Azul = N ou neutro

Verde e Amarelo = E ou Terra

DICAS PARA INSTALAÇÃO DA CONDUTA DE EXAUSTÃO

As seguintes regras devem ser estritamente seguidas para obter uma extração de ar ideal:

- Mantenha o tubo de expansão curto e direito.

- Não reduza o tamanho nem restrinja o tubo de expansão.

- Quando utilizar o tubo de expansão instale sempre o tubo esticado para minimizar perdas de pressão.

- O não cumprimento destas instruções básicas irá reduzir o desempenho e aumentar os níveis de ruído do exaustor.

- Qualquer trabalho de instalação deve ser efetuado por um eletricista qualificado ou pessoa competente.

- Não ligue o sistema de condutas do exaustor a qualquer sistema de ventilação existente que esteja a ser utilizado para qualquer outro aparelho, tal como um tubo de aquecimento, tubo de gás, tubo de vento quente.

• O ângulo de curvatura do tubo de expansão não pode ser inferior a 120°; deve orientar o tubo horizontalmente ou, em alternativa, o tubo deve ir desde o ponto inicial e deve estar dirigido para uma parede externa.
• Depois da instalação, certifique-se de que o exaustor está nivelado para evitar a recolha de gordura no final.
• Certifique-se de que o tubo de expansão selecionado para instalação está em conformidade com as normas relevantes e é anti-incendio.

Por motivos de segurança, use apenas o mesmo tamanho de parafuso de montagem ou fixação recom endado nest e m ani instruções.
Se os parafusos ou o dispositivo de fixação não forem m ontados de acordo com instruções, podem ocorrer riscos elétricos.

Começar a utilizar o exaustor

Botão de pressão

1) Prima o botão "stop" (parar) e o motor para.
2) Prima o botão "low" (baixo) e o motor funciona a baixa velocidade.
3)Prima o botão "middle" (médio) e o motor funciona a velocidade média.
4) Prima o botão "high" (alto) e o motor funciona a velocidade elevada.
5) Prima o botão "light" (luz) e as duas luzes acendem-se. Prima novamente e a luz apaga-se.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
Luz acesa, mas o motor não funciona	Interruptor de ventoinha desligado	Selecione uma posição do interruptor da ventoinha
	Falha do interruptor da ventoinha	Contacte o centro de serviço.
	Falha do motor Contacte o centro de serviço.
A luz não acende, o motor não funciona	Fusíveis domésticos fundidos Volte	a ligar/substitua os fusíveis.
	Cabo de alimentação solto ou desligado	Volte a ligar o cabo à tomada.Ligue a alimentação.
Fuga de óleo	A válvula unidirecional e a saída não estão bem vedadas	Retire a válvula unidirecional e vede com vedante.
	Fuga na ligação da chaminé e cobertura.	Retire a chaminé e vede.
As luzes não funcionam	Globos quebrados/defeituosos	Substitua os globos de acordo com esta instrução.
Aspiração insuficiente	A distância entre o exaustor e a boca a gás é demasiado grande	Volte a posicionar o exaustor de acordo com uma distância correta.
O exaustor está inclinado	O parafuso de fixação não está suficientemente apertado	Aperte o parafuso de pendurar e certifique-se de que fica na horizontal.

NOTA:

Quaisquer reparações elétricas a este aparelho devem estar em conformidade com as suas leis locais, estatais e federais. Contacte o centro de assistência se tiver alguma dúvida antes de efetuar alguma das operações acima. Desligue sempre a unidade da quando abrir a unidade.

MANUTENÇÃO E LIMPEZA

Cuidado:

- Antes de realizar a manutenção ou limpeza, o exaustor deve ser desligado da fonte de alimentação. Certifique-se de que o exaustor está desligado da tomada.

- As superfícies externas são suscetíveis a riscos e abrasões, por isso siga as instruções de limpeza para se certificar de que obtém o melhor resultado possível sem ocorrência de danos.

ASPETOS GERAIS

A limpeza e manutenção deverão ser efetuadas com o aparelho frio especialmente quando se limpa. Evite deixar substâncias alcalinas ou ácidas (sumo de limão, vinagre, etc.) nas superfícies.

AÇO INOXIDÁVEL

O aço inoxidável deve ser limpo regularmente (ou seja, semanalmente) para garantir uma longa esperança de vida. Seque com um pano macio e limpo. Pode utilizar um líquido de limpeza especializado para aço inoxidável.

NOTA:

Certifique-se de que a limpeza é realizada ao longo do grão do aço inoxidável para impedir a formação de padrões cruzados antiestéticos.

SUPERFÍCIE DO PAINEL DE CONTROLO

O painel de controlo incorporado pode ser limpo usando água com sabão. Certifique-se de que o pano está limpo e bem espremido antes de realizar a limpeza. Utilize um pano macio seco para remover humidade em excesso existente após a limpeza.

Importante

Use detergentes neutros e evite o uso de químicos de limpeza abrasivos, detergentes domésticos fortes ou produtos com abrasivos, uma vez que estes afetarão a aparência do aparelho e potencialmente removerão qualquer impressão de ilustrações do painel de controlo e invalidarão a garantia do fabricante.

FILTROS DE REDE DE GORDURA

Os filtros de rede podem ser limpos manualmente. Mergulhe-os durante cerca de três minutos em água com um detergente de libertação de gordura e, em seguida, escove-os suavemente com uma escova suave. Não aplique muita pressão, para evitar danificar os filtros. (Deixe secar naturalmente sem exposição direta à luz solar.)

Os filtros devem ser limpos separadamente de utensílios de cozinha e louça. É aconselhável que não use abrilhantador.

INSTALAR OS FILTROS DE REDE DE GORDURA

• Siga os quatro passos a seguir para instalar os filtros:
• Oriente o filtro de acordo com as ranhuras na parte traseira do exaustor.
• Pressione o botão na pega do filtro.
• Liberte a pega assim que o filtro encaixar numa posição de repouso.
• Repita a ação para instalar todos os filtros.

FILTRO DE CARVÃO - não fornecido

É possível usar um filtro de carvão ativado para captar odores. Normalmente o filtro de carvão ativado deve ser substituído a cada três ou seis meses consoante os seus hábitos de cozinhar. O procedimento de instalação do filtro de carvão ativado é indicado a seguir.

1. Antes de instalar ou substituir os filtros de carvão, remova a energia da unidade.
2. Prima o bloqueio do filtro e remova o filtro de rede.

1. Rode o filtro de carvão em ambos os lados do motor no sentido dos ponteiros do relógio. Substitua os filtros de carvão pelos novos filtros de carvão.
2. Ponha o filtro de rede.
3. Ligue a alimentação à tomada.

• Certifique-se de que o filtro está bem preso. Caso contrário, este pode soltar-se e pode constituir um perigo.
• Com um filtro de carvão ativado instalado, o poder de aspiração será reduzido.

SUBSTITUIÇÃO DA LÂMPADA

Importante:

✿ A I âmpada t em de ser substituída p elo f abrio pelo seu age nte de serviço o u por p igualmente qualificadas.
Desligue sempre a f onte d e al imentação an te realizar quaisquer oper ações no aparelho. manusear a lâmpada, certifique-se de que esta está completamente fria antes de qualquer contacto com as mãos.
Ao manusear os globos segure-os com um pano ou com l uvas p ara se ce rtificar qu e t transpiração entra em contacto com os mesmos uma vez que isso pode reduzir a vida útil do globo.

Nota:

• Antes de substituir luz que a coifa pode ser isolado a partir da rede de fornecimento por meio de uma ficha ou de um comutador de todos os polos).
  ● Proteja-se contra o perigo ao trocar as luzes, como usar luvas.

Mudando as luzes:

□ Remova o filtro de gordura.
□ Maneira 1. Use uma ferramenta ou a mão para pressionar a lasca da mola de ambos os lados da luz LED para dentro, até que a luz seja pressionada para fora, ver foto 1. Em seguida, puxe levemente o fio de conexão da luz para fora e desmonte o terminal do fio de conexão leve Ver foto 2.

Maneira 2. Use uma chave de fenda reta para levantar a borda inferior da luz LED, veja a figura 3, a seguir puxe levemente a luz LED e o fio de conexão da luz. Veja a figura 2.

□ Aplique o procedimento inverso para instalar a luz de volta.

- O código ILCOS D para esta lâmpada é: DBS-2,5/65-H-120/33

- Módulos LED -lâmpada retangular

- Tensão máx.: 1×2 W

– Gama de tensão: CA 110-240 V

– Dimensões:

PROTEÇÃO DO AMBIENTE:

Este aparelho está rotulado em conformidade com a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE) 2013 em relação aos aparelhos elétricos e eletrónicos. Os REEE contêm substâncias poluentes (que podem ter um efeito negativo no meio ambiente) e elementos base (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos para remover e eliminar os poluentes e recuperar todos os materiais. As pessoas podem desempenhar um papel importante para garantir que os REEE não representem um problema ambiental; é essencial que sejam cumpridas algumas normas básicas:

- Os REEE não devem ser tratados como lixo doméstico;

- Os REEE devem ser levados para áreas de recolha dedicadas administradas pelo município oupor uma empresa registada.

Em muitos países, as recolhas domésticas podem estar disponíveis para grandes REEEs. Quando compra um aparelho novo, o antigo pode ser devolvido ao revendedor, que deve aceitartratar da recolha gratuitamente, desde que o aparelho seja de um tipo equivalente e tenha as mesmas funções do aparelho fornecido.

NOTA:

A seguir indicamos como reduzir o impacto ambiental total (por ex. uso energético) do processo de cozinhar.

(1) Instale o exaustor num local adequado onde exista uma ventilação eficiente.
(2) Limpe o exaustor regularmente de modo a não bloquear as vias aéreas.
(3) Lembre-se de desligar a luz do exaustor depois de cozinhar.
(4) Lembre-se de desligar o exaustor depois de cozinhar.

INFORMAÇÃO SOBRE DESMANTELAMENTO

Não desmantele o aparelho de um modo não indicado no manual de instruções. O aparelho não pode ser desmantelado pelo utilizador. No final da sua vida útil, o aparelho não deve ser eliminado juntamente com os resíduos domésticos. Consulte a sua autoridade local ou retentor em relação a conselhos de reciclagem.
