HCE160X - Campana extractora HOOVER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora de pared
Marca	Hoover
Modelo	HCE160X
Ancho	60 cm
Fondo	50 cm
Altura (mín-máx)	60-110 cm
Peso	10 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia del motor	200 W
Caudal máximo	600 m³/h
Nivel de ruido (máx)	65 dB(A)
Número de velocidades	3
Iluminación	LED, 2 x 3 W
Tipo de filtro	Filtro de grasa de aluminio
Tipo de control	Botones pulsadores electrónicos
Diámetro de conducto	150 mm
Opción de recirculación	Sí (filtro de carbón opcional)
Clase energética	A+
Consumo anual de energía	50 kWh/año
Limpieza del filtro de grasa	Apto para lavavajillas
Reemplazo del filtro de carbón	Cada 3-6 meses
Características de seguridad	Apagado automático, protección térmica
Garantía	2 años

Preguntas frecuentes - HCE160X HOOVER

¿Cuál es la altura de instalación recomendada?

Para un rendimiento óptimo, instale la campana a una altura de 65-75 cm sobre la superficie de cocción.

¿Con qué frecuencia se debe limpiar el filtro de grasa?

El filtro de grasa de aluminio debe limpiarse cada 2-3 meses con detergente suave o en el lavavajillas.

¿Se puede usar la campana en modo recirculación?

Sí, con el filtro de carbón opcional (no incluido). El filtro captura olores y recircula aire limpio.

¿Cuál es el nivel de ruido?

El nivel de ruido va desde 45 dB(A) en velocidad baja hasta 65 dB(A) en velocidad máxima.

¿Cómo cambio la luz LED?

Las luces LED son integradas y no reemplazables. Ante cualquier falla, contacte a un técnico calificado.

¿Cuál es el período de garantía?

Hoover ofrece una garantía de 2 años en el HCE160X desde la fecha de compra.

¿La campana tiene control remoto?

No, el HCE160X se opera mediante botones pulsadores manuales en el panel frontal.

¿Cuál es el diámetro de conducto requerido?

Para instalación con conducto, se requiere un tubo de 150 mm de diámetro.

¿Cómo reinicio la alarma del filtro?

Mantenga presionado el botón de velocidad durante 3 segundos hasta que la luz indicadora se apague.

¿Puedo instalar la campana sobre una cocina de gas?

Sí, pero asegure una distancia mínima de 75 cm sobre los quemadores de gas para seguridad.

MANUAL DE USUARIO HCE160X HOOVER

Manual de instrucciones de la campana extractora

1. Instrucciones de seguridad
   2....Instalación
   3.....Empezar a usar la campana extractora
2. Solución de problemas
   5....Mantenimiento y limpieza
   6.....Protección del medio ambiente

INSTRUCCIONES DE SEGURIDAD

Este manual explica la instalación y el uso adecuados de su campana extractora.

Léalo atentamente antes de usarla, incluso si está familiarizado con el producto.

El manual debe guardarse en un lugar seguro para futuras consultas.

Lo que nunca debe hacer:

• ¡No use la campana extractora sin los filtros de grasa o si los filtros están excesivamente grasientos!
• No la instale encima de una cocina con una parrilla de alto nivel.
• No deje las sartenes desatendidas durante el uso porque las grasas o aceites sobrecalentados pueden prenderse en llamas.
• Nunca deje llamas abiertas debajo de la campana extractora.

• No intente usar la campana extractora si está dañada.
• No flambee debajo de la campana extractora.
• PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con aparatos de cocina.
• La distancia mínima entre la superficie de soporte para los utensilios de cocción en el fogón y la parte más baja de la campana extractora. (Cuando la campana se encuentra encima de una cocina de gas, esta distancia debe ser de al menos 65 cm).
• El aire no debe extraerse en conductos usados para expulsar humos de aparatos que queman gas u otros combustibles. Las campanas extractoras y otros extractores de humos de cocina pueden afectar negativamente al funcionamiento seguro de los aparatos que queman gas u otros combustibles (incluidos los de otras salas) debido al reflujo de los gases de combustión. Estos gases pueden provocar potencialmente una intoxicación por monóxido de carbono.

Tras la instalación de una campana extractora u otro extractor de humos de cocina, una persona competente debe someter a ensayo el funcionamiento de los aparatos de gas abierto para garantizar que no se produzca un reflujo de los gases de combustión.

Lo que siempre debe hacer:

• ¡Importante! Apague siempre el suministro de la red eléctrica durante la instalación y las actividades de mantenimiento, como cambiar una bombilla.
• La campana extractora debe instalarse de acuerdo con las instrucciones de instalación y todas las medidas seguidas.
• Todos los trabajos de instalación deben ser realizados por una persona competente o un electricista cualificado.
• Deseche el material de embalaje cuidadosamente. Los niños son vulnerables a este.
• Preste atención a los bordes afilados dentro de la campana extractora, especialmente durante la instalación y la limpieza.
• Asegúrese de que los conductos no tengan dobleces superiores a 90 grados, ya que esto reducirá la eficiencia de la campana extractora.
• Advertencia: Si los tornillos o el dispositivo de fijación no se instalan de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos.

- Advertencia: Antes de obtener acceso a los terminales, todos los circuitos de suministro deben estar desconectados.

Lo que siempre debe hacer:

• Coloque siempre tapas en ollas y sartenes cuando cocine en una cocina de gas.
• Cuando se encuentre en el modo de extracción, la campana extractora estará extrayendo el aire de la habitación. Asegúrese de que se estén observando las medidas de ventilación adecuadas. La campana extractora elimina los olores de la habitación, pero no el vapor.
• La campana extractora es solo para uso doméstico.

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.
• Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando hayan recibido la supervisión y las instrucciones necesarias para utilizar el electrodoméstico de forma segura y comprendan los riesgos que implica. Los niños no deben jugar con este electrodoméstico. Las operaciones de limpieza y mantenimiento no deben dejarse en manos de niños sin supervisión.

- Advertencia: Antes de obtener acceso a los terminales, todos los circuitos de suministro deben estar desconectados.

Lo que siempre debe hacer:

• Precaución: El electrodoméstico y sus accesorios se pueden calentar durante el uso. Trate de evitar tocar los elementos de calentamiento. Los niños menores de 8 años deben mantenerse alejados a menos que estén bajo supervisión permanente.
• La habitación debe estar adecuadamente ventilada cuando la campana extractora se usa al mismo tiempo que electrodomésticos que quemen gas u otros combustibles.
• Existe un riesgo de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones.
• Deben cumplirse las normativas relativas a la extracción de aire.
• Limpie su electrodoméstico periódicamente siguiendo el método indicado en el capítulo MANTENIMIENTO.
• Por razones de seguridad, use solo tornillos de fijación o montaje del tamaño recomendado en este manual de instrucciones.
• En cuanto a los detalles sobre el método y la frecuencia de limpieza, consulte la sección de mantenimiento y limpieza en el manual de instrucciones.
• Las operaciones de limpieza y mantenimiento no deben dejarse en manos de niños sin supervisión.
• Cuando la campana extractora y los electrodomésticos que funcionan con energía que no sea electricidad están funcionando simultáneamente, la presión negativa en la habitación no debe superar los 4 Pa (4 x 10-5 bar).
• ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superficies de cocción.
• No se debe utilizar un limpiador a vapor.
• NUNCA intente apagar un incendio con agua; debe apagar el electrodoméstico y cubrir posteriormente la llama, p. ej., con una tapa o una manta contra incendios.

INSTALACIÓN (VENTILACIÓN EXTERIOR)

MONTAJE DE LA TAPA EN V

Si la campana extractora no dispone de una tapa en V 1 montada, debe montar las mitades en su cuerpo. Las imágenes solo muestran un ejemplo de cómo montar la tapa en V, ya que la salida puede ser diferente según los diferentes modelos y configuraciones. Para montar la tapa en V 1, debe:

• Montar las dos mitades 2 en el cuerpo 6.
• El pasador 3 debería estar orientado hacia arriba.
• El eje 4 debería introducirse en los orificios 5 del cuerpo.
• Repita todas las operaciones para la 2^a mitad.

Si tiene una salida hacia el exterior, su campana extractora puede conectarse por medio de un conducto de extracción (esmalte, aluminio, tubo flexible o material no inflamable con un diámetro interior de 150 mm).

1. Antes de la instalación, apague la unidad.

2. La campana extractora debe colocarse a una distancia de 65\~75cm por encima de la superficie de cocción para obtener el mejor efecto.

Fig 1
Fig 2

1. Instale el gancho en un lugar adecuado una vez fijada la altura de instalación y manténgalo alineado. La posición fijada del soporte de la chimenea interior es el lugar de la chimenea. Vea la figura 2.
2. Instale la salida en la campana extractora con 4 tornillos. Fije el soporte de la chimenea exterior en la chimenea exterior, y asegúrese de que la chimenea interior se puede ajustar a la altura libremente, así como la fijación del tubo de expansión. A continuación, fije la salida con tornillos y coloque el tubo de expansión con la brida para cables en la salida. A continuación, instale las chimeneas en la campana extractora. Vea la figura 3.

1. Coloque la campana extractora en el gancho. Vea la figura 4.
2. Ajuste la altura de la chimenea interior a la posición del soporte de la chimenea interior y fijelo con un tornillo; después de ajustar la posición, fije el cuerpo con un tornillo de seguridad. Vea la figura 5. Nota: el tubo de expansión no está incluido en el producto.

Fig 5

Nota: Las dos rejillas de ventilación de seguridad están situadas en la carcasa trasera, con un diámetro de 6 mm.

Coloque el tubo de expansión en la salida de la pared. Fije el tubo de expansión con una brida para cables.

Instalación eléctrica

Toda la instalación debe realizarla una persona competente o un electricista cualificado. Antes de conectar la red eléctrica, asegúrese de que la tensión de red corresponde a la tensión de la placa nominal.

Conexión directa

El electrodoméstico debe conectarse directamente a la red eléctrica utilizando un disyuntor omnipolar con una abertura mínima de 3 mm entre los contactos.

El instalador debe garantizar que la conexión eléctrica se realice correctamente y que cumpla con el esquema eléctrico.

El cable no debe estar doblado ni comprimido.

Compruebe regularmente el enchufe y el cable de alimentación para ver si están dañados.

Si el cable de alimentación está dañado, debe sustituirse por un cable especial o por un conjunto que deberá solicitar al fabricante o a su agente de servicio.

ADVERTENCIA: Este es un aparato Clase I y DEBE estar conectado a tierra.

Este aparato se suministra con un cable de alimentación de 3 núcleos coloreados de la siguiente manera:

Marrón = L o Directo

Azul = N (neutro)

Verde y Amarillo = E (tierra)

CONSEJOS PARA LA INSTALACIÓN DEL CONDUCTO

DE ESCAPE

Las siguientes reglas deben ser estrictamente seguidas para obtener una óptima extracción de aire:

• Mantenga el tubo de expansión corto y recto.
• No reduzca el tamaño ni restrinja el tubo de expansión.

• Cuando utilice el tubo de expansión, instale siempre el tubo tenso para minimizar la pérdida de presión.

• La inobservancia de estas instrucciones básicas reducirá el rendimiento y aumentará los niveles de ruido de la campana extractora.

• Cualquier trabajo de instalación debe ser realizado por un electricista cualificado o una persona competente.
• No conecte el sistema de conductos de la campana a ningún sistema de ventilación existente que se esté utilizando para cualquier otro aparato, como por ejemplo un tubo calentador, un tubo de gas o un tubo de viento caliente.
• El ángulo de curvatura del tubo de expansión no debe ser inferior a 120°; se debe dirigir la tubería horizontalmente o, alternativamente, la tubería debe subir desde el punto inicial y debe ser conducida a una pared exterior.
• Después de la instalación, asegúrese de que la campana extractora esté nivelada para evitar que se acumule grasa en los extremos.
• Asegúrese de que el tubo de expansión seleccionado para la instalación cumple con las normas pertinentes y es retardante del fuego.

Por razones de seguridad, use solo tornillos de fijación o montaje del tamaño recomendado en este manual de instrucciones.
Si los tornillos o el dispositivo de fijación no se instalan de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos.

Empezar a usar la campana extractora

Botón

1) Si pulsa el botón «detener», el motor se detendrá.
2) Si pulsa el botón «baja», el motor funcionará a baja velocidad.
3) Si pulsa el botón «media», el motor funcionará a media velocidad.
4) Si pulsa el botón «alta», el motor funcionará a alta velocidad.
5) Si pulsa el botón «luz», las dos luces se encenderán. Púlselo otra vez y la luz se apagará.

Detener

Baja

Media

Alta

LNZ

SOLUCIÓN DE PROBLEMAS

Fallo Causa posible Solución
La luz está encendida, pero el motor no funciona	Interruptor del ventilador apagado	Seleccione una posición para el interruptor del ventilador.
	Fallo del interruptor del ventilador	Póngase en contacto con el centro de asistencia técnica.
	Fallo del motor	Póngase en contacto con el centro de asistencia técnica.
La luz no funciona, el motor no funciona	Han saltado los fusibles de la casa	Restablezca/Reemplace los fusibles.
	Cable de alimentación suelto o desconectado	Vuelva a ajustar el cable a la toma de corriente.Encienda la toma de corriente.
Fuga de aceite	La válvula de una vía y la salida no están herméticamente selladas	Desmonte la válvula de una vía y selle con un sellador.
	Fuga en la conexión del tubo de salida y la cubierta	Desmonte el tubo de salida y séllelo.
Las luces no funcionan	Globos rotos/defectuosos	Sustituya los globos siguiendo estas instrucciones.
Succión insuficiente	La distancia entre la campana extractora y el gas está demasiado lejos	Vuelva a colocar la campana extractora a la distancia correcta.
La campana extractora se inclina	El tornillo de fijación no está lo suficientemente ajustado	Apriete el tornillo de suspensión y coloque la campana en posición horizontal.

NOTA:

Cualquier reparación eléctrica de este electrodoméstico debe cumplir con las leyes locales, estatales y federales. Póngase en contacto con el centro de asistencia técnica si tiene alguna duda antes de realizar cualquiera de los pasos anteriores. Desconecte siempre la unidad de la fuente de alimentación cuando abra la unidad.

MANTENIMIENTO Y LIMPIEZA

Precaución:

- Antes de llevar a cabo el mantenimiento o la limpieza, la campana extractora debe estar desconectada de la fuente de alimentación principal. Asegúrese de que la campana extractora esté desconectada de la toma de pared.

- Las superficies externas son susceptibles a rasguños y abrasiones, por lo tanto, siga las instrucciones de limpieza para garantizar que se obtenga el mejor resultado posible sin daños.

GENERAL

La limpieza y el mantenimiento se deben llevar a cabo con el aparato frío, especialmente durante la limpieza. Evite dejar sustancias alcalinas o ácidas (jugo de limón, vinagre, etc.) en las superficies.

ACERO INOXIDABLE

El acero inoxidable debe limpiarse de forma regular (por ejemplo, semanalmente) para garantizar una larga vida útil. Séquelo con un paño suave y limpio. Se puede usar un detergente específico para acero inoxidable.

NOTA:

Asegúrese de que la limpieza se realice siguiendo la trama del acero inoxidable para evitar que aparezcan los antiestéticos patrones de rayado cruzado.

SUPERFICIE DEL PANEL DE CONTROL

El panel de control incrustado se puede limpiar con agua tibia con jabón. Asegúrese de que el paño esté limpio y bien escurrido antes de limpiarlo. Use un paño suave y seco para eliminar el exceso de humedad que queda después de la limpieza.

Importante

Use detergentes neutros y evite el uso de productos químicos de limpieza agresivos, detergentes domésticos fuertes o productos que contengan abrasivos, ya que esto afectará a la apariencia del electrodoméstico y posiblemente eliminará cualquier impresión estética en el panel de control y anulará la garantía del fabricante.

FILTROS DE MALLA PARA LA GRASA

Los filtros de malla se pueden limpiar a mano. Empápelos durante aproximadamente 3 minutos en agua con un detergente suave y luego cepíllelos suavemente con un cepillo suave. No aplique demasiada presión para evitar daños. (Deje que se sequen de forma natural pero alejados de la luz directa del sol). Los filtros deben lavarse por separado de la vajilla y utensilios de cocina. Se aconseja no utilizar abrillantador.

INSTALACIÓN DE LOS FILTROS DE MALLA PARA LA GRASA

- Para instalar los filtros, siga los siguientes cuatro pasos:

- Posicione el filtro en las ranuras de la parte posterior de la campana.

- Presione el botón del agarre del filtro.

- Suelte el agarre una vez que el filtro se ajuste en una posición de descanso.

- Repita este proceso para instalar todos los filtros.

FILTRO DE CARBÓN - no incluido

El filtro de carbón activado se puede usar para atrapar los olores. Normalmente, el filtro de carbón activado debe cambiarse a los tres o seis meses, según sus hábitos de cocina. El procedimiento de instalación del filtro de carbón activado es el siguiente.

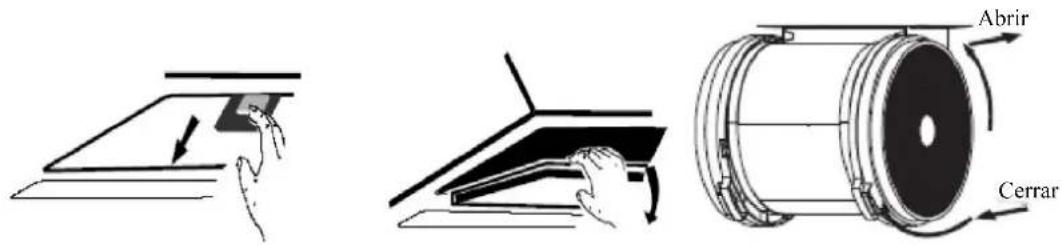

1. Antes de instalar o reemplazar los filtros de carbón, desconecte la alimentación de la unidad.
2. Presione el bloqueo del filtro y retire el filtro de malla.
3. Gire el filtro de carbón de ambos lados del motor en sentido contrario a las agujas del reloj. Sustituya los filtros de carbón por unos nuevos.
4. Coloque el filtro de malla.
5. Conecte la fuente de alimentación a la toma de corriente.

• Asegúrese de que el filtro esté bloqueado de forma segura. De lo contrario, se aflojaría y causaría daños.
• Cuando el filtro de carbón activado esté conectado, la potencia de succión disminuirá.

SUSTITUCIÓN DE LA BOMBILLA

Importante:

La bombilla debe cambiarla el fabricante, su agente de servicio o personas con una cualificación similar.
Apague siempre el suministro de electricidad antes de realizar cualquier operación en el aparato. Cuando manipule la bombilla, asegúrese de que esté completamente fría antes de cualquier contacto directo con las manos.
Cuando manipule los globos, sosténgalos con un paño o guantes para asegurar que la transpiración no entre en contacto con el globo, ya que esto puede reducir la vida útil del globo.

Nota:

• Antes de reemplazar la bombilla, la campana extractora se puede aislar de la red de suministro por medio de un enchufe o un interruptor omnipolar.
• Protéjase del peligro al cambiar las bombillas, como usando guantes.

Sustitución de las luces:

➢ Retire el filtro para la grasa.
Modo 1. Utilice una herramienta o la mano para presionar la punta del resorte de ambos lados de la luz LED hacia el interior, hasta que la luz salga, vea la figura 1. A continuación, retire ligeramente el cable que conecta la luz, y desmonte el terminal del cable de conexión de la luz. Vea la figura 2.

Modo 2. Use un destornillador recto para levantar el borde inferior de la luz LED, vea la imagen 3, luego extraiga ligeramente la luz LED y el cable de conexión de la luz. Vea la figura 2.

Aplique el procedimiento inverso para instalar la luz de nuevo.
- El código ILCOS D para esta lámpara es: DBS-2/65-H-120/33

Módulos LED - lámpara rectangular

• Potencia máxima: 1×2 W
• Rango de tensión: AC110-240V
• Medidas:

PROTECCIÓN DEL MEDIO AMBIENTE:

Este electrodoméstico está etiquetado de acuerdo con la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y la normativa de 2013 sobre equipos electrónicos relativas a los aparatos eléctricos y electrónicos (RAEE). Los residuos de aparatos eléctricos y electrónicos contienen tanto sustancias contaminantes (que pueden tener un efecto negativo en el medio ambiente) como elementos básicos (que pueden reutilizarse). Es importante que los residuos de aparatos eléctricos y electrónicos se sometan a tratamientos específicos para desechar y eliminar correctamente los contaminantes y recuperar todos los materiales reutilizables. Las personas desempeñan un papel clave a la hora de garantizar que los RAEE no se conviertan en un problema medioambiental. Para ello, es esencial seguir algunas normas básicas:

• Los RAEE no deben recibir el mismo tratamiento que los residuos domésticos.
• Los RAEE deben llevarse a áreas de recogida específicas gestionadas por el ayuntamiento o por una empresa registrada.

En muchos países puede haber servicios de recogida a domicilio para RAEE de gran tamaño. Al comprar un electrodoméstico nuevo, el aparato antiguo puede devolverse al proveedor (que debe hacerse cargo de él de forma gratuita) siempre y cuando tenga características similares y sea de un tipo equivalente al electrodoméstico adquirido.

NOTA:

A continuación se muestra cómo reducir el impacto ambiental total (por ejemplo, mediante el uso de energía) del proceso de cocción.

(1) Instale la campana extractora en un lugar apropiado donde haya una ventilación eficiente.
(2) Limpie la campana extractora regularmente para no bloquear las vías de salida del aire.
(3) Recuerde apagar la luz de la campana extractora después de cocinar.
(4) Recuerde apagar la campana extractora después de cocinar.

INFORMACIÓN PARA EL DESMONTAJE

No desmonte el aparato de manera diferente a la mostrada en el manual de instrucciones. El aparato no puedo ser desmontado por el usuario. Al final de su vida útil, el electrodoméstico no se debe tirar con la basura doméstica. Consulte con su recolector de desechos o autoridad local para obtener consejos de reciclaje.
