Tipo de producto	Campana extractora de bajo gabinete
Marca	Hoover
Modelo	HDG6DCK3BWIFI
Ancho	60 cm
Profundidad	50 cm
Altura	15 cm (sin chimenea)
Peso	8.5 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia máxima	150 W (motor) + 2x3 W (lámparas)
Flujo de aire (máx.)	650 m³/h
Número de velocidades	3 + intensivo
Nivel de ruido (máx.)	68 dB(A)
Tipo de control	Control táctil con Wi-Fi
Iluminación	2x LED, 3 W cada una
Tipo de filtro	Filtro de grasa de aluminio
Filtro de carbón	Opcional (para modo recirculación)
Modos de instalación	Con conducto o recirculación
Diámetro del conducto	150 mm
Control remoto	A través de la aplicación del teléfono
Clase energética	A+
Consumo anual de energía	35 kWh
Recordatorio de limpieza del filtro de grasa	Sí
Bloqueo infantil	Sí

Preguntas frecuentes - HDG6DCK3BWIFI HOOVER

¿Cómo instalo la campana extractora Hoover HDG6DCK3BWIFI?

Consulte la sección de instalación en el manual. Asegúrese de que la campana esté montada de forma segura en la pared o gabinete sobre la superficie de cocción. El conducto debe estar correctamente conectado si se usa el modo de extracción. Para recirculación, instale filtros de carbón activado.

¿Puedo usar esta campana extractora en modo recirculación?

Sí, la HDG6DCK3BWIFI se puede usar en modo recirculación. Necesitará comprar e instalar filtros de carbón activado opcionales. El manual proporciona instrucciones para colocarlos.

¿Cómo limpio los filtros de grasa?

Los filtros de grasa de aluminio se pueden quitar y lavar a mano con agua tibia y jabón o en el lavavajillas. Asegúrese de que estén completamente secos antes de volver a colocarlos. Límpielos cada 3-6 meses según el uso.

¿Cómo conecto la función Wi-Fi?

Descargue la aplicación Hoover H-Flex en su teléfono inteligente. Encienda la campana, active el Wi-Fi presionando y manteniendo presionado el botón de Wi-Fi durante 3 segundos. Siga las instrucciones de la aplicación para conectarse a su red doméstica.

¿Qué debo hacer si la campana extractora no extrae correctamente?

Verifique si los filtros de grasa están obstruidos y límpielos. Asegúrese de que el conducto no esté bloqueado o doblado. Si usa recirculación, reemplace los filtros de carbón. También verifique que la configuración de velocidad sea adecuada para el nivel de cocción.

¿Con qué frecuencia debo reemplazar los filtros de carbón?

Los filtros de carbón deben reemplazarse cada 3-6 meses, según la frecuencia de uso y el tipo de cocción. No son lavables. La campana puede tener una luz indicadora para recordarlo.

¿Se incluye un control remoto?

No se incluye ningún control remoto físico. La campana se puede controlar mediante el panel táctil o la aplicación Hoover H-Flex en su teléfono inteligente.

¿Cuál es el nivel de ruido de esta campana extractora?

El nivel de ruido varía según la velocidad. A la velocidad máxima, es de aproximadamente 68 dB(A). Las velocidades más bajas son más silenciosas. El modo intensivo es más ruidoso pero más potente.

¿Cómo restablezco el indicador de limpieza del filtro?

Después de limpiar o reemplazar los filtros, mantenga presionado el botón de reinicio del filtro (generalmente el botón de temporizador o luz) durante 3-5 segundos hasta que la luz indicadora se apague. Consulte el manual para los pasos exactos.

¿Puedo instalar esta campana extractora debajo de un microondas?

No, esta es una campana extractora estándar de bajo gabinete diseñada para instalarse debajo de un gabinete o en la pared. No debe instalarse debajo de un microondas. Siga la altura de montaje recomendada (65-75 cm sobre la superficie de cocción) por seguridad.

MANUAL DE USUARIO HDG6DCK3BWIFI HOOVER

MANUAL DE USO E INSTALACIÓN

CONTENIDO

INTRODUCCIÓN 22

PRECAUCIONES DE SEGURIDAD....22

RIESGO DE DESCARGA ELÉCTRICA....23

INSTALACIÓN ELÉCTRICA 24

INSTALACIÓN (MONTAJE EN LA PARED)......26

INSTALACIÓN (SALIDA INTERIOR) 34

DESCRIPCIÓN DE LOS COMPONENTES.... 35

RESOLUCIÓN DE PROBLEMAS....39

SERVICIO DE ASISTENCIA AL CLIENTE....40

PROTECCIÓN MEDIOAMBIENTAL....40

INTRODUCCIÓN

Gracias por elegir esta campana extractora.

Este manual de instrucciones está diseñado para proporcionarle todas las instrucciones necesarias relacionadas con la instalación, el uso y el mantenimiento del electrodoméstico. Para que el electrodoméstico funcione correctamente y con seguridad, por favor lea este manual de instrucciones cuidadosamente antes de la instalación y el uso.

La campana extractora utiliza materiales de alta calidad, y está hecha con un diseño aerodinámico. Equipada con un motor eléctrico de gran potencia y un ventilador centrífugo, también proporciona una fuerte potencia de aspiración, un funcionamiento de bajo ruido, un filtro de grasa antiadherente y una instalación de fácil montaje.

Por la presente, Candy Hoover Group Srl declara que los equipos radioeléctricos cumplen con la Directiva 2014/53/UE y con los requisitos legales pertinentes (para el mercado UKCA). Se encuentra disponible el texto completo de la declaración de conformidad en la siguiente dirección de Internet: www.candy-group.com

PRECAUCIONES DE SEGURIDAD

• No deje que los niños utilicen el electrodoméstico.
• La campana extractora es para uso doméstico exclusivamente y no puede utilizarse en barbacoas, asadores u otros establecimientos comerciales.
• La campana extractora y el filtro deben limpiarse de forma periódica para mantener el producto en buenas condiciones de uso.
• Limpie la campana extractora de acuerdo con el manual de instrucciones y mantenga el electrodoméstico fuera de peligro de quemaduras.
• La campana no debe utilizarse en un hornillo de gas. Durante su uso, asegúrese de que exista ventilación suficiente en la cocina.
• Antes de conectar este electrodoméstico, compruebe que el cable de alimentación no esté dañado. Un cable de suministro dañado debe ser reemplazado únicamente por personal de asistencia cualificado.
• Debe haber una ventilación adecuada de la habitación cuando se utilice la campana extractora al mismo tiempo que los

aparatos de gas u otros;

• No conecte el aparato a una salida de aire en la que se hayan conectado otros dispositivos que quemen gas u otros combustibles;
• Deben cumplirse las normas relativas a la salida de humos.
• Este aparato no está pensado para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan sido supervisados o formados sobre el uso del dispositivo por parte de una persona responsable de su seguridad.
• Es necesario vigilar a los niños para asegurarse de que no jueguen con el electrodoméstico.
• Deberá asegurarse una buena ventilación de la cocina cuando se utilice la campana de extractora al mismo tiempo que los aparatos que quemen gas u otros combustibles (no aplicable a los aparatos que solo descargan el aire de vuelta a la cocina);
• los detalles relativos al método y la frecuencia de la limpieza.
• existe un riesgo de incendio si la limpieza no se realiza de acuerdo con las instrucciones; - no flamee debajo de la campana extractora;
• PRECAUCIÓN: las piezas accesibles pueden calentarse cuando se usan con aparatos de cocina.

Riesgo de descarga eléctrica

Conecte este electrodoméstico únicamente a una toma de corriente con conexión a tierra. En caso de duda, busque el consejo de un técnico debidamente cualificado.

El incumplimiento de estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica.

La lámpara utilizada en este producto no es adecuada para su uso en la iluminación de una habitación.

El propósito de esta lámpara es proporcionar iluminación para usar el producto.

Instalación eléctrica

Toda la instalación debe ser realizada por un electricista cualificado u otro profesional competente. Antes de conectar la alimentación de la red, asegúrese de que la tensión de la red corresponda a la tensión que figura en la placa de datos.

Conexión directa

El electrodoméstico se conecta directamente a la corriente, utilizando un disyuntor omnipolar con una distancia mínima de 3 mm entre los contactos.

El instalador debe asegurarse de que la conexión a la red eléctrica se haya realizado correctamente y cumpliendo el esquema eléctrico.

El cable no debe doblarse ni aplastarse.

Revise regularmente el enchufe y el cable de alimentación para ver si están dañados. Si el cable de suministro está dañado, debe ser reemplazado por un cable o conjunto especial disponible en el fabricante o su agente del servicio de asistencia.

ADVERTENCIA: Este es un electrodoméstico de clase I y DEBE ser conectado a tierra. Este electrodoméstico se suministra con un cable de red de 3 núcleos del siguiente color:

Marrón = L (Live) o CORRIENTE

El fusible debe tener una capacidad de 3 A

Lista de accesorios de instalación estándar

Espec. Fig. Ilustración Cant.
Carcasa		1
Chimenea superior		1
Chimenea inferior		1
Soporte de la chimenea inferior		1
Soporte de la chimenea superior		1
Placa de soporte		1
Taquetes ∅8 - ∅8×∅6 color blanco		9
Tornillos ST4,0×30		9
Tornillos ∅ 7,2 ST4,0×8		2

INSTALACIÓN (montaje en la pared)

Si tiene una salida al exterior, su campana extractora puede conectarse como en la foto de abajo mediante un conducto de extracción (esmalte, aluminio, tubo flexible o material no inflamable con un diámetro interior de 150 mm).

1. Antes de la instalación, apague el electrodoméstico y desenchúfelo de la toma de corriente.

1. La campana extractora debe colocarse a una distancia de 65\~75 cm de la superficie de cocción para obtener resultados óptimos.

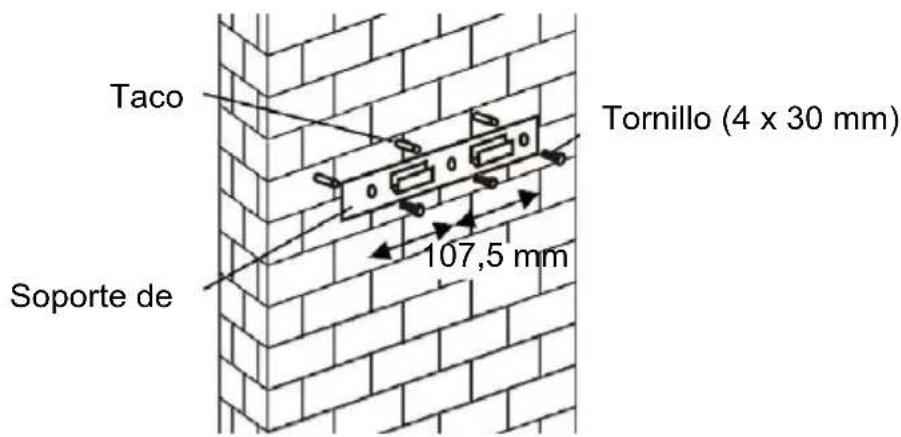

1. Perfore 3 agujeros de 8 mm para acomodar el soporte. Atornille y apriete el soporte en la pared con los tornillos suministrados.

Para el modelo de panel inclinado

- Es necesario perforar agujeros adicionales de 2x8 mm y aplicar tornillos de fijación y tapones roscados antes de la instalación. Voor schuine modellen

1. Deje la campana extractora y cuélguela del enganche del soporte de la pared.

1. Fije la válvula unidireccional a la salida de aire de la campana extractora. Entonces, conecte el tubo de escape a la válvula unidireccional como se muestra a continuación.

6.

i. Ponga el vidrio en la posición apropiada en la parte superior de la campana extractora.

ii. Fije con 4 tornillos y arandela. Para evitar que el vidrio se agriete, no apriete los tornillos con demasiada fuerza.

7.

i. Ponga la chimenea interior en la chimenea exterior; luego tire de la chimenea interior hacia arriba. Ajústela para alcanzar la altura necesaria.

ii. Deslice la chimenea para ajustar la altura de la chimenea. Cuando se alcance la altura requerida, entonces cuelgue el agujero de fijación a los tornillos de fijación como se muestra en las fig. de abajo.

8.

i. Perfore 2 agujeros de 8 mm para acomodar la placa II. Atornille y apriete la placa II en la pared con los 2 tornillos suministrados.
ii. Monte la chimenea en la unidad y fíjela con 2 tornillos.

Lista de accesorios de instalación estándar

Espec. Fig. Ilustración Cant.
Deflector de aire		1
Soporte		1
∅ 8 taquetes∅ 8×∅ 6 color blanco		2
Tornillos ST4,0×30		2
Tornillos ST3,5×12		2

INSTALACIÓN (DEFLECTOR DE AIRE PARA MODELOS PIRAMIDALES E INCLINADOS)

El deflector de aire se menciona como incluido y no opcional.

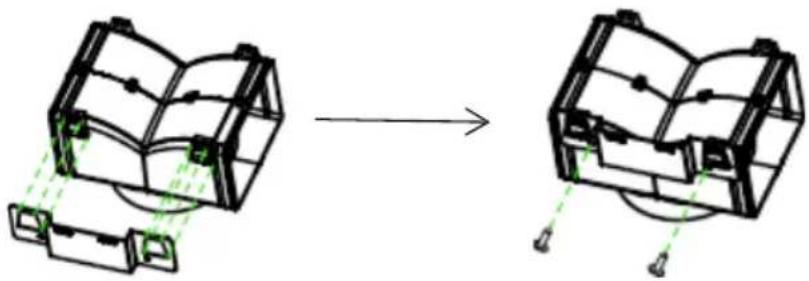

1. Fije el soporte a la salida de plástico en forma de T con 2 tornillos ST3,5x12 mm suministrados como se muestra a continuación:

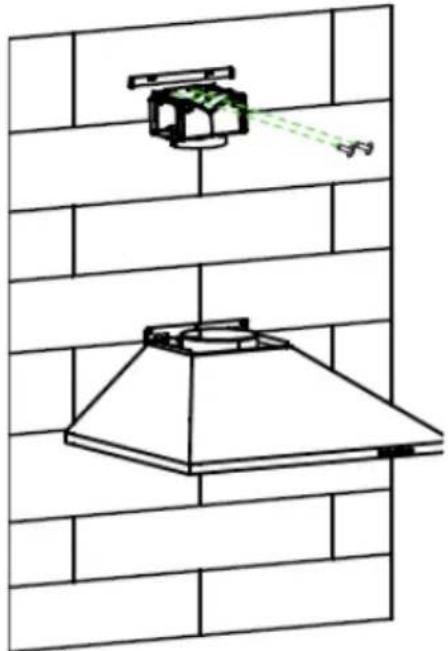

1. Perfore 2 orificios en la pared para acomodar los tacos, luego atornille y apriete el soporte en la pared con 2 tornillos ST4x30 mm.

1. Conecte el tubo de escape a la salida de aire de la campana de la cocina como se muestra a continuación:

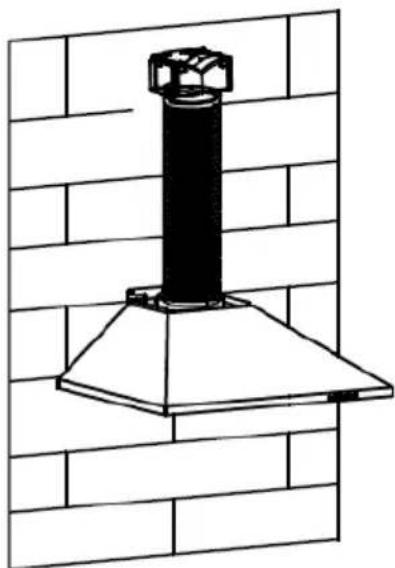

1. Instale la chimenea en la unidad y fíjela.

o"Por favor, tenga en cuenta lo siguiente: La salida de plástico en forma de T y las lengüetas en V no se pueden utilizar al mismo tiempo. Puede utilizarlos de dos maneras: 1) Añada la lengüeta en V a la salida existente; 2) Utilice la salida de plástico en forma de T sin añadir la lengüeta en V."

o"Nota: El producto dispone de una lengüeta en V como opcional. Este accesorio no es obligatorio para la instalación, funcionamiento y us o del producto."

INSTALACIÓN (SALIDA INTERIOR)

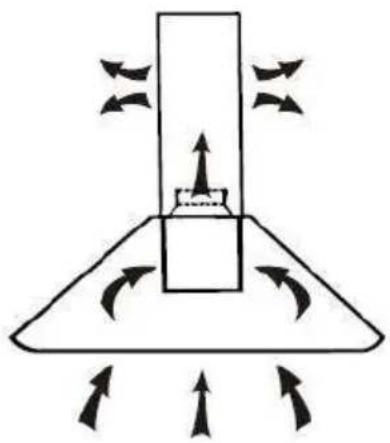

Si no tiene una salida al exterior, no se requiere un tubo de escape y la instalación es similar a la que se muestra en la sección "INSTALACIÓN (SALIDA EXTERIOR)".

El filtro de carbón activo puede utilizarse para atrapar olores.

Para instalar el filtro de carbón activo, primero hay que quitar el filtro para grasa. Presione el cierre y tire de él hacia abajo.

Enchufe el filtro de carbón activo en el electrodoméstico y gírelo en el sentido de las agujas del reloj. Repita lo mismo en el otro lado.

○ Asegúrese de que el filtro esté bien cerrado. De lo contrario, se aflojaría y supondría un peligro.

o Cuando el filtro de carbón activado se monta, la potencia de aspiración se reduce.

Empty rectangular frame with no text, symbols, or markings

FUNCIONAMIENTO

Botón del temporizador

1. Establecer la hora del día

Cuando la campana está en modo standby (el motor no funciona), pulse el botón del temporizador para entrar en la configuración de la hora.

Pulse la tecla 'Velocidad del ventilador' para configurar la hora del día y pulse la tecla 'Luz' para configurar los minutos.

1. Configuración del temporizador

Cuando la campana está en modo de funcionamiento, pulse el botón del temporizador para configurar la cuenta atrás.

Pulse una vez el botón del temporizador y la cuenta atrás aumentará un minuto. La cuenta atrás máxima es de 60 minutos.

Botón de velocidad del ventilador

Modo standby: la retroiluminación de todos los botones y la pantalla LCD están apagada, mantenga pulsado el botón de velocidad o el botón de la lámpara durante unos 0,5 segundos: el zumbador suena una vez, la retroiluminación del botón se encenderá, el icono de la velocidad o el icono de la lámpara en la pantalla LCD se encenderá y la campana extractora entrará en modo de encendido; si solo el motor funciona, pulse brevemente elbotón "-" a la velocidad 1, la campana extractora entrará en modo standby si pulsa el botón "-" de nuevo, o si la lámpara está encendida, pulse brevemente el botón de la lámpara y entre en modo standby.

Función Boost:

1. Boost 1 (velocidad 4): velocidad del ventilador a nivel 5 +TURBO

Pulse el botón de velocidad para acelerar al nivel 4, el icono del ventilador en la pantalla LCD muestra que el motor está funcionando y el icono de velocidad en la pantalla LCD muestra que la velocidad está funcionando en el nivel 5+ TURBO, la campana ext ractora está funcionando en modo boost (potencia extra).

2. Boost 2 (velocidad 5): velocidad del ventilador a nivel 6 +TURBO

Pulse el botón de velocidad para acelerar al nivel 5, el icono del ventilador en la pantalla LCD muestra que el motor está func ionando y el icono de velocidad en la pantalla LCD muestra que la velocidad está funcionando en el nivel 6+ TURBO, la campana extractora está funcionando en modo boost (potencia extra).

Nota: Seleccione la velocidad Boost mientras la campana está en funcionamiento y aumentará la velocidad durante 5 minutos, antes de ralentizarse de nuevo.

Conexión wifi

Establecer la hora del día

Pulse prolongadamente el icono wifi y entre en modo de conexión: si el icono wifi sigue parpadeando significa que la conexión está en curso, si está encendido significa que está conectada o en modo standby; pulse prolongadamente el icono wifi de nuevo y la conexión se detendrá;

Botón de luz

Para encender y apagar la luz.

Pantalla LCD

1. Símbolo del motor, girará cuando el motor esté funcionando;
2. Indicador de tiempo
3. Símbolo del temporizador, aparecerá cuando el temporizador se esté configurando y esté contando;
4. Símbolo de la luz;
5. Velocidad de motor;
6. Símbolo de velocidad turbo, aparecer á cuando se haya configurado la velocidad más alta;
7. Símbolo de alarma, aparecer á 5 segundo os cuando finalice la cuenta atrás del temporizador.
8. Alarma de limpieza, aparece cuando el tiempo total de trabajo llegue a 14 horas o la primera vez que se utilice después de conectar.

Descargar la aplicación hOn

En primer lugar, debería descargar la app hOn e instalarla en su dispositivo portátil. Entonces podrá registrar su campana.

La imagen de la campana es meramente indicativa. Podría no corresponder a la realidad.

1- Pulse el botón wifi hasta que el icono comience a parpadear; cuando se haya finalizado el emparejamiento, el icono wifi se mostrará encendido.

Antes de la limpieza, apague el electrodoméstico y desenchúfelo.

I. Limpieza regular

Utilice un paño suave humedecido con agua jabonosa tibia o detergente de uso doméstico. No utilice estropajos metálicos, productos químicos, material abrasivo o un cepillo rígido para limpiar el electrodoméstico.

II. Limpieza mensual del filtro para grasa

FUNDAMENTAL: Limpiar el filtro cada mes puede evitar riesgos de incendio.

En el filtro se acumula grasa, humo, polvo, etc. por lo que el filtro afecta directamente a la eficiencia de la campana extractora. Si no se limpia, los restos de grasa (potencialmente inflamables) se saturarán en el filtro. Límpielo con detergente de uso doméstico.

III. Limpieza anual del filtro de carbón activo

SOLAMENTE se aplica a unidades instaladas como unidad de recirculación (sin ventilación al exterior). Este filtro atrapa olores y debe ser reemplazado al menos una vez al año

dependiendo de la frecuencia con la que se utilice la campana de la cocina.

IV. Cambio de la bombilla

Retire los tornillos del cristal, y el cristal de la campana. Encuentre la bombilla que desea sustituir, se encuentra en la lámpara que está dentro de la sección expuesta de la cubierta.

Desconecte el punto de cableado de la luz y retire los portalámparas y el cableado de la campana. Importante: No es posible reemplazar las bombillas individualmente, hay que considerar las bombillas, los portalámparas y el cableado como un conjunto. (Luz LED: máx. 1,5 W)

Coloque las bombillas de recambio, los portalámparas y el cableado de la misma manera que los originales. A continuación, reconecte el punto de cableado de la luz.

Vuelva a colocar el vidrio de la campana y apriete los tornillos del vidrio. Asegúrese de que los tornillos estén bien apretados.

RESOLUCIÓN DE PROBLEMAS

Fallo	Causa	Solución
La lámpara se enciende, pero el ventilador no funciona.	La pala del ventilador está atascada.	Apague el electrodoméstico y deje que el personal de asistencia proceda a repararlo.
	El motor está dañado.
Tanto la lámpara como el ventilador no funcionan.	La bombilla halógena se ha fundido.	Sustituya la bombilla con una con la clasificación correcta.
	El cable de alimentación se suelta.	Vuelva a conectarlo al suministro eléctrico.
El electrodoméstico vibra mucho.	La pala del ventilador está dañada.	Apague el electrodoméstico y deje que el personal de asistencia proceda a repararlo.
	El motor del ventilador no está bien fijado.	Apague el electrodoméstico y deje que el personal de asistencia proceda a repararlo.
	El electrodoméstico no está bien sujeto en el soporte.	Retire la unidad y compruebe si el soporte está en la ubicación correcta.
La aspiración no es suficientemente potente.	Demasiada distancia entre el electrodoméstico y la placa de cocción.	Reajuste la distancia a 65-75 cm

Tecnología	Wifi
Estándar	802.11 b/g/n
Banda/s de frecuencia [MHz]	2400 MHz - 2483,5 MHz
Potencia máxima [mW]	100 mW
Información de producto para equipos en red
consumo de energía del producto en modo standby en red si está conectado al suministro eléctrico los puertos de red están conectados y todos los puertos de red inalámbrica están activados:	2 W
Cómo activar el puerto de red inalámbrica:	Si la campana se ha registrado en la app, active la campana para activar el puerto de red inalámbrica.
Cómo desactivar el puerto de red inalámbrica:	Si la campana se ha registrado en la app, desactive la campana para desactivar el puerto de red inalámbrica. Si la campana no se ha registrado en la app, el puerto de red inalámbrica se desactivará aunque la campana esté activada.

SERVICIO DE ASISTENCIA AL CLIENTE

Si no puede identificar la causa de la anomalía de funcionamiento, apague el aparato y póngase en contacto con el Servicio de Asistencia.

NÚMERO DE SERIE DEL PRODUCTO. ¿Dónde puedo encontrarlo?

Es importante que informe al Servicio de Asistencia del código de su producto y su número de serie (un código de 16 caracteres que comienza con el número 3); este se encuentra en el certificado de garantía o en la placa de datos situada en el electrodoméstico.

Ayudará a evitar viajes inútiles a los técnicos, ahorrando así (y lo que es más importante) los correspondientes cargos por llamadas.

PROTECCIÓN MEDIOAMBIENTAL

Los productos eléctricos no deben eliminarse como un residuo doméstico. Hay que reciclarlos en el lugar indicado. Consulte con su autoridad local o con el establecimiento donde compró el producto para obtener consejos de reciclaje.

Este electrodoméstico tiene la marca de conformidad con la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE).

Al asegurarse de desechar este electrodoméstico de forma correcta, estará contribuyendo a evitar las posibles consecuencias negativas para el medio ambiente y la salud humana que ocasionaría el tratamiento inadecuado de los residuos de este producto.

La inclusión del símbolo en el producto o en su envase indica que no puede tratarse como residuo doméstico. En su lugar, se entregará al punto de recogida correspondiente para el reciclado de aparatos eléctricos y electrónicos. La eliminación debe realizarse de acuerdo con las normas ambientales locales para la eliminación de residuos.

Para obtener información detallada sobre el tratamiento, la recuperación y el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio de recogida de basuras local o el establecimiento donde lo adquirió.
