MANUAL DE UTILIZADOR EBM01R24VB CONCEPTRONIC
ATENÇÃ O! Para evitar o risco de incêndio ou choque elétrico, instale o equipamento exclusivamente em ambiente interior com temperatura e humidade controladas, livre de contaminantes condutores. Consulte as especificações para os intervalos de temperatura e humidade permitidos.
ATENÇÃ O! (Sem peças reparáveis pelo utilizador)
Risco de choque elétrico. Não remova a tampa. No interior não existem peças reparáveis pelo utilizador. Qualquer serviço de manutenção deve ser efetuado por pessoal qualificado.
ATENÇÃ O! (Alimentação da bateria não isolada)
Risco de choque elétrico. O circuito da bateria não está isolado da fonte de alimentação CA. Pode existir tensão perigosa entre os terminais da bateria e a terra. Verifique antes de tocar.
ATENÇÃ O! A cablagem deve ser realizada exclusivamente por pessoal qualificado.
ATENÇÃ O! NÃ O UTILIZAR COM OU PRÓ XIMO DE AQUÁ RIOS!
Para reduzir o risco de incêndio, não utilize o equipamento com ou próximo de aquários. A condensação proveniente do aquário pode entrar em contacto com os contactos elétricos metálicos e provocar um curto-circuito.
ATENÇÃ O! Não elimine as baterias no fogo, pois podem explodir.
ATENÇÃ O! Não abra nem danifique as baterias. O eletró lito libertado é prejudicial para a pele e para os olhos.
ATENÇÃ O! Uma bateria pode apresentar risco de choque elétrico e elevada corrente de curto-circuito. Ao trabalhar com baterias, observe as seguintes precauções:
-
Retire relógios, anéis ou outros objetos metálicos.
-
Utilize ferramentas com cabos isolados.
ATENÇÃ O! Certifique-se de que tudo está desligado e completamente desconectado antes de realizar qualquer manutenção, reparação ou envio.
ATENÇÃ O! Ligue o condutor de proteção à terra (PE) antes de ligar qualquer outro cabo.
NÃ O INSTALE A UNIDADE EM LOCAIS EXPOSTOS À LUZ SOLAR DIRETA OU PRÓ XIMOS DE FONTES DE CALOR INTENSO!
A MANUTENÇÃ O DAS BATERIAS DEVE SER EFETUADA OU SUPERVISIONADA POR PESSOAL COM CONHECIMENTOS SOBRE BATERIAS E AS PRECAUÇÕ ES NECESSÁ RIAS. MANTENHA O PESSOAL NÃ O AUTORIZADO AFASTADO DAS BATERIAS.
Eliminação de resíduos de equipamentos elétricos e baterias: Não elimine equipamentos elétricos nem baterias juntamente com os resíduos domésticos. Entregue-os num ponto local de recolha ou reciclagem autorizado. As baterias devem estar completamente descarregadas antes da eliminação. O armazenamento ou eliminação incorretos podem prejudicar o ambiente e/ou causar ferimentos.
Marcação CE: A Conceptronic declara que este produto está em conformidade com as diretivas indicadas na secção “Declaração de Conformidade”.
Pb
Pb
DESEMBALAGEM
A caixa deve conter os seguintes itens:
 | Módulo de baterias |
 | Manual do utilizador |
 | Cabo da bateria |
 | Suportes de montagem em rack (2 unidades) |
 | Parafusos de cabeça escareada: M4 × 8L (8) |
 | Parafusos de cabeça cilí ndrica: M5 × 12L (4) |
 | Tampas antipó para orifí cios dos parafusos (8) |
 | Cabo de ligação à terra |
DESCRIÇÃO O DO PAINEL FRONTAL / TRASEIRO
O fusí vel substituí vel é acessí vel a partir do painel traseiro. A substituição deve ser realizada por pessoal qualificado.
2. Conector de saí da da bateria
Utilize este conector para ligar o módulo de baterias ao módulo de alimentação ou ao módulo de baterias seguinte.
Utilize este conector para ligar em série o módulo de baterias seguinte. Remova a tampa do conector para aceder.
INSTALAÇÃ O DO HARDWARE
Estes módulos de baterias podem ser instalados em rack ou em posição vertical tipo torre. Esta versatilidade é especialmente importante para organizações em crescimento com necessidades em mudança, que valorizam a opção de posicionar o módulo de baterias no chão ou num sistema de rack. Siga as instruções abaixo de acordo com o método de montagem pretendido.
PRECAUÇÕ ES DE SEGURANÇA
ATENÇÃ O! Para evitar o risco de incêndio ou choque elétrico, utilize apenas o hardware fornecido para fixar os suportes de montagem.
INSTALAÇÃ O EM RACK

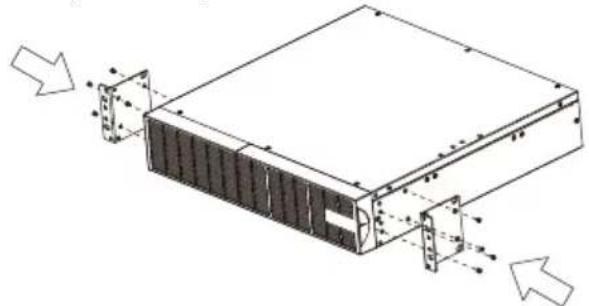

Passo 1: Instalação dos suportes de rack
1) Fixe os dois suportes de rack ao módulo de baterias utilizando os parafusos fornecidos M4 × 8L (8 unidades).

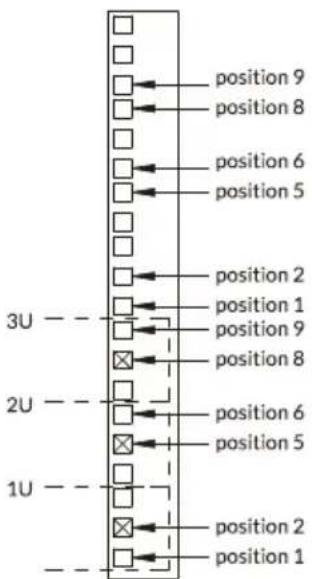

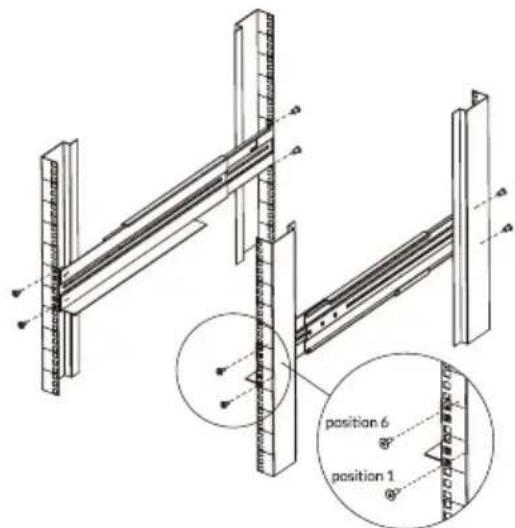

Passo 2: Instalação das calhas de rack
1) As calhas são ajustáveis para racks de 48 cm (19 polegadas) com profundidade de 52 a 91,5 cm (20,5 a 36 polegadas). Seleccione os orifícios adequados no rack para posicionar o módulo de baterias. Ocupa as posições 1 a 6.


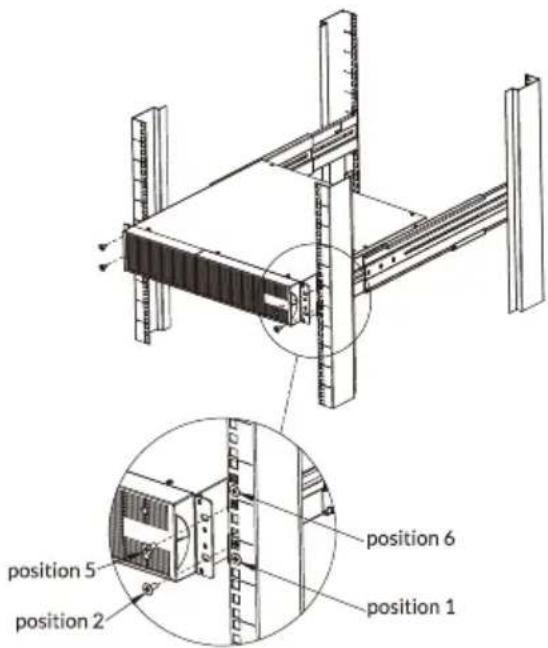

position 6 position 1Passo 3: Instalação do módulo de baterias no rack
Coloque o módulo de baterias numa superfície plana e estável, com a frente da unidade voltada para si. Fixe o módulo de baterias ao rack com quatro parafusos M5 × 12L na parte frontal do rack (posições 2 e 5).
INSTALAÇÃ O VERTICAL / EM TORRE
Passo 1: Fixação das bases
Aperte os parafusos (M5 × 12, 8 unidades) das bases (suportes de rack) na parte inferior do módulo de baterias.
Passo 2: Instalação das tampas antipó
Insira as tampas antipó nos orifícios dos suportes de rack que não estão a ser utilizados.

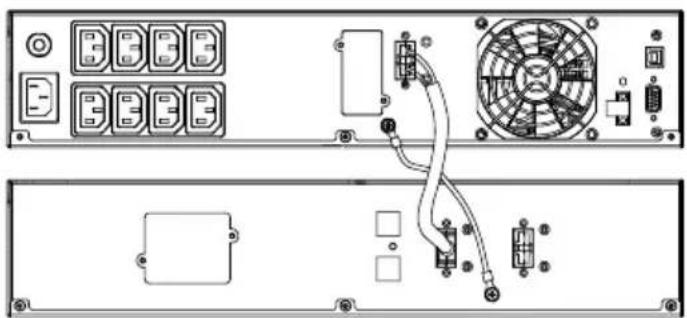

LIGAÇÃ O n.º 1: MÓ DULO DE ALIMENTAÇÃO O (UPS) COM UM MÓ DULO DE BATERIAS
Passo 1: Utilize o cabo da bateria para ligar o módulo de baterias ao módulo de alimentação. Passo 2: Utilize parafusos para fixar a ligação à terra.

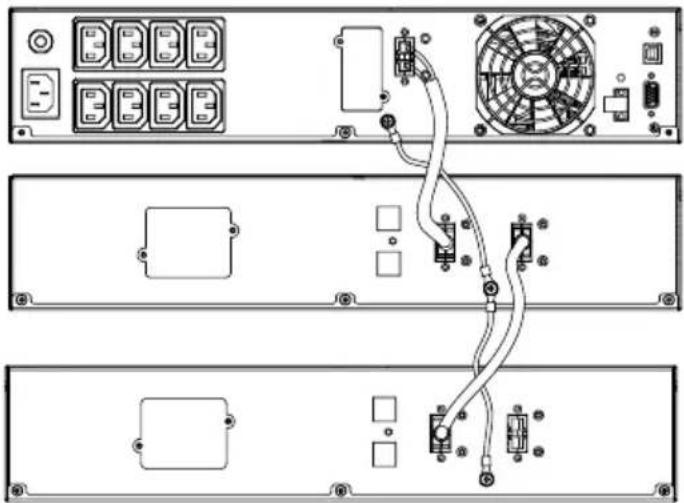

LIGAÇÃ O n.º 2: MÓ DULO DE ALIMENTAÇÃO O (UPS) COM VÁ RIOS MÓ DULOS DE BATERIAS
Passo 1: Ligue o primeiro módulo de baterias ao módulo de alimentação utilizando o cabo da bateria.
Passo 2: Utilize o cabo da bateria para ligar o segundo módulo de baterias ao primeiro módulo.
Passo 3: Utilize parafusos para fixar as ligações à terra.
INSTALAÇÃO E SUBSTITUIÇÃO O DAS BATERIAS

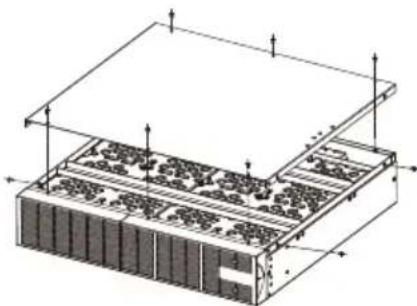

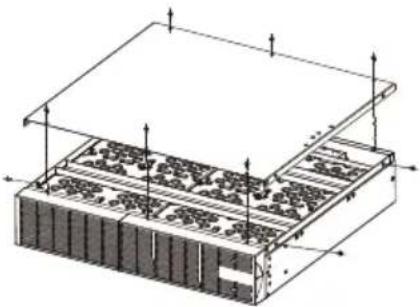

Passo 1: Desaperte e remova a tampa superior do módulo de baterias.

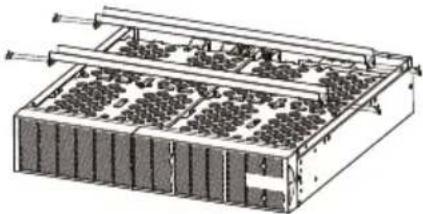

Passo 2: Desaperte e desligue as cintas metálicas do módulo de baterias.

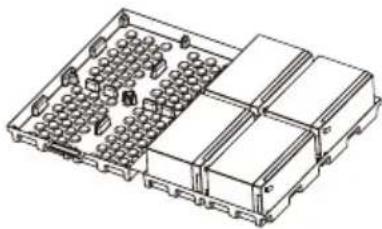

Passo 4: Abra o conjunto de baterias e substitua as baterias.
Passo 5: Volte a colocar o conjunto de baterias, as cintas metálicas e a tampa superior.
| Modelos | EBM01R24VB | EBM01R48VB | EBM01R72VB |
| Bateria | |||
| Bateria de chumbo-ácido selada e sem manutenção | 12V / 9Ah x 2 unidades x 2 conjuntos | 12V / 9Ah x 4 unidades x 2 conjuntos | 12V / 9Ah x 6 unidades x 2 conjuntos |
| Tensão nominal da bateria | 24Vdc | 48Vdc | 72Vdc |
| Proteção contra sobrecarga | Fusí vel | ||
| Caracterí sticas físicas | |||
| Dimensões (A x L x P) mm | 88 x 438 x 430 | 88 x 438 x 610 | |
| Peso (kg) | 15.10 | 24.60 | 36.02 |
| Ambiente | |||
| Temperatura de funcionamento | 0°C to 40°C | ||
| Humidade relativa | 0 to 90% (sem condensação) | ||
