MODE D'EMPLOI EBM01R24VB CONCEPTRONIC
ATTENTION ! Afin d’éviter tout risque d’incendie ou de choc électrique, installez l’appareil uniquement dans un environnement intérieur à température et humidité contrôlées, exempt de contaminants conducteurs. Veuillez consulter les spécifications pour connaître les plages de température et d’humidité autorisées. ATTENTION ! (Aucune pièce réparable par l’utilisateur) Risque de choc électrique. Ne retirez pas le couvercle. Aucune pièce interne n’est réparable par l’utilisateur. Toute intervention doit être effectuée par un personnel qualifié. ATTENTION ! (Alimentation batterie non isolée) Risque de choc électrique. Le circuit de la batterie n’est pas isolé de la source d’alimentation CA. Une tension dangereuse peut exister entre les bornes de la batterie et la terre. Vérifiez avant de toucher. ATTENTION ! Le câblage doit être effectué uniquement par du personnel qualifié. ATTENTION ! NE PAS UTILISER AVEC OU À PROXIMITÉ D’AQUARIUMS ! Afin de réduire le risque d’incendie, n’utilisez pas l’appareil avec ou à proximité d’aquariums. La condensation provenant d’un aquarium peut entrer en contact avec les composants électriques métalliques et provoquer un court-circuit. ATTENTION ! Ne jetez pas les batteries au feu, elles risquent d’exploser. ATTENTION ! N’ouvrez pas et n’endommagez pas les batteries. L’électrolyte libéré est nocif pour la peau et les yeux. ATTENTION ! Une batterie peut présenter un risque de choc électrique et un courant de court-circuit élevé. Lors de travaux sur les batteries, respectez les précautions suivantes :
1. Retirez montres, bagues ou tout autre objet métallique.
2. Utilisez des outils à poignées isolées.
ATTENTION ! Assurez-vous que tout est éteint et complètement déconnecté avant toute opération de maintenance, de réparation ou d’expédition. ATTENTION ! Connectez le conducteur de protection de terre (PE) avant de raccorder tout autre câble. N’INSTALLEZ PAS L’UNITÉ DANS UN ENDROIT EXPOSÉ À LA LUMIÈRE DIRECTE DU SOLEIL OU À PROXIMITÉ D’UNE SOURCE DE CHALEUR INTENSE ! L’ENTRETIEN DES BATTERIES DOIT ÊTRE EFFECTUÉ OU SUPERVISÉ PAR UN PERSONNEL CONNAISSANT LES BATTERIES ET LES PRÉCAUTIONS NÉCESSAIRES. MAINTENEZ LE PERSONNEL NON AUTORISÉ À L’ÉCART DES BATTERIES.
Élimination des déchets d’équipements électriques et des batteries: Ne jetez pas les équipements électriques ni les batteries avec les déchets ménagers. Déposez-les dans un point de collecte ou de recyclage local approprié. Les batteries doivent être entièrement déchargées avant leur élimination. Un stockage ou une élimination incorrects peuvent nuire à l’environnement et/ou provoquer des blessures.
Marquage CE: Conceptronic déclare que ce produit est conforme aux directives mentionnées dans la section « Déclaration de conformité ».
24DÉBALLAGE La boîte doit contenir les éléments suivants :
Manuel d’utilisation
Équerres de montage en rack (2 pièces)
Vis à tête fraisée : M4 × 8L (8)
Vis à tête cylindrique : M5 × 12L (4)
Capuchons antipoussière pour trous de vis (8)
Câble de mise à la terre
1. Couvercle de fusible remplaçable intégré
Le fusible remplaçable est accessible depuis le panneau arrière. Le remplacement doit être effectué par du personnel qualifié.
2. Connecteur de sortie batterie
Utilisez ce connecteur pour relier le module de batteries au module d’alimentation ou au module de batteries suivant.
3. Connecteur d’entrée
Utilisez ce connecteur pour la connexion en chaîne du module de batteries suivant. Retirez le capuchon du connecteur pour y accéder. 26INSTALLATION
INSTALLATION DU MATÉRIEL
Ces modules de batteries peuvent être installés en rack ou en position verticale de type tour. Cette flexibilité est particulièrement importante pour les organisations en croissance ayant des besoins évolutifs et souhaitant pouvoir positionner le module de batteries au sol ou dans un rack. Veuillez suivre les instructions correspondant au mode de montage choisi.
PRÉCAUTIONS DE SÉCURITÉ
ATTENTION ! Afin d’éviter tout risque d’incendie ou de choc électrique, utilisez uniquement le matériel fourni pour fixer les supports de montage.
INSTALLATION EN RACK

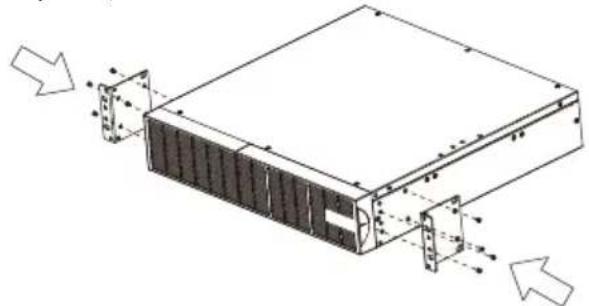

Étape 1 : Installation des équerres de rack
1) Fixez les deux équerres de rack au module de
batteries à l’aide des vis fournies M4 × 8L (8 pièces). Étape 2 : Installation des rails de rack

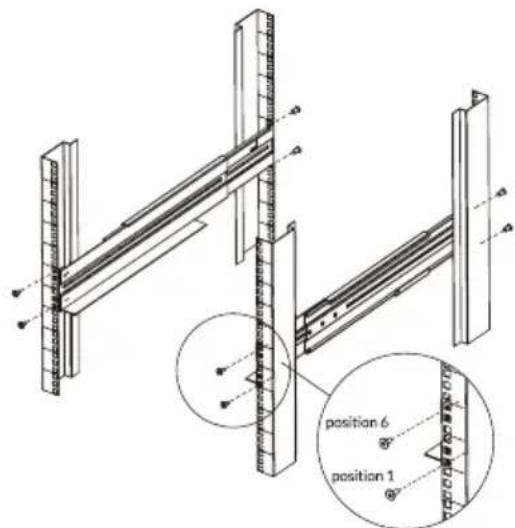

1) Les rails sont réglables pour les racks de 48 cm

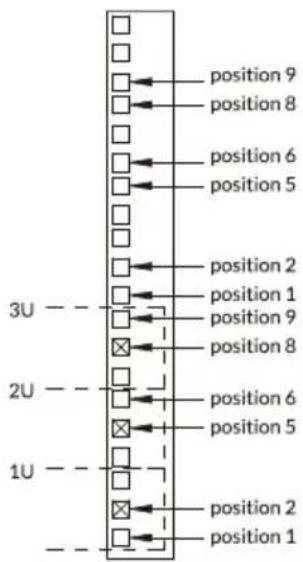

(19 pouces) avec une profondeur de 52 à 91,5 cm (20,5 à 36 pouces). Sélectionnez les trous appropriés dans le rack pour positionner le module de batteries. Il occupe les positions 1 à 6.
2) Fixez le rail à l’avant du rack à l’aide de deux vis

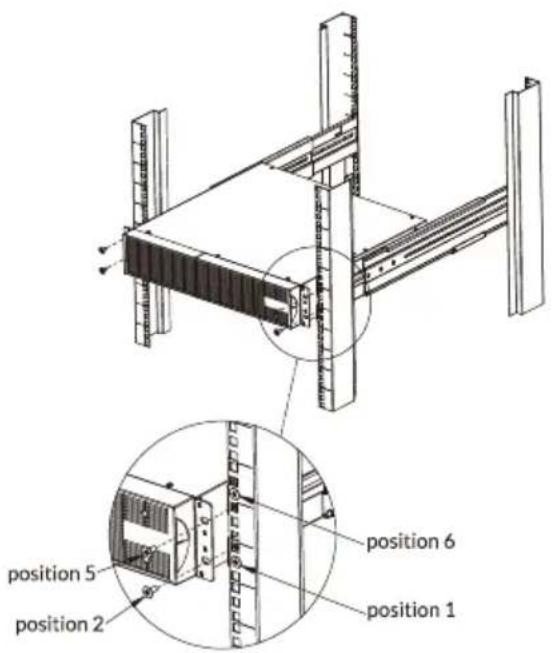

M5 × 12L et de deux rondelles plastiques (positions 1 et 6). Ne serrez pas les vis. Ajustez la longueur du rail, puis fixez-le à l’arrière du rack avec deux vis M5 × 12L et deux rondelles plastiques. Serrez ensuite toutes les vis à l’avant et à l’arrière. Répétez les mêmes étapes pour l’autre rail. Étape 3 : Installation du module de batteries dans le rack Placez le module de batteries sur une surface plane et stable, avec la face avant de l’unité orientée vers vous. Fixez le module de batteries au rack à l’aide de quatre vis M5 × 12L à l’avant du rack (positions 2 et 5). 27INSTALLATION
INSTALLATION VERTICALE / EN TOUR
Étape 1 : Fixation des supports de base Serrez les vis (M5 × 12, 8 pièces) des supports de base (équerres de rack) sur la partie inférieure du module de batteries. Étape 2 : Installation des capuchons antipoussière Insérez les capuchons antipoussière dans les trous des équerres de rack qui ne sont pas utilisés.

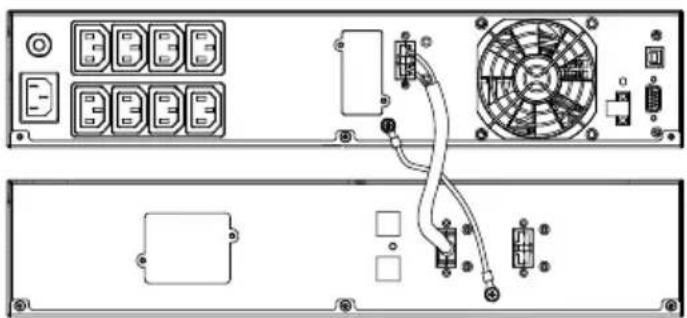

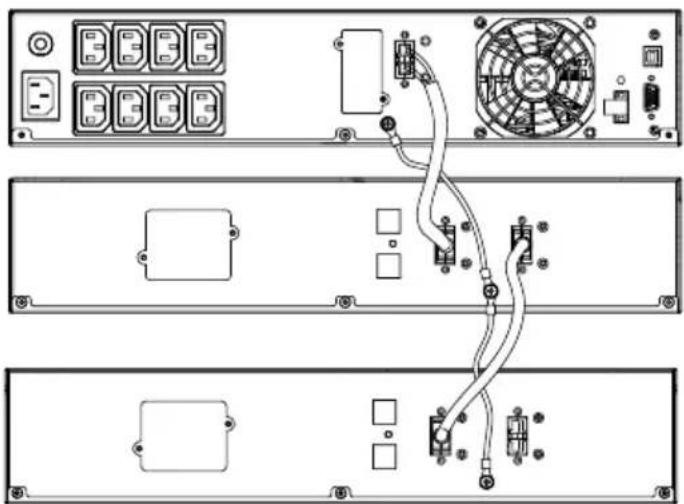

CONNEXION n°1 : MODULE D’ALIMENTATION (UPS) AVEC UN MODULE DE BATTERIES Étape 1: Utilisez le câble de batterie pour connecter le module de batteries au module d’alimentation. Étape 2: Fixez la connexion de mise à la terre à l’aide de vis. CONNEXION n°2 : MODULE D’ALIMENTATION (UPS) AVEC PLUSIEURS MODULES DE BATTERIES Étape 1: Connectez le premier module de batteries au module d’alimentation à l’aide du câble de batterie. Étape 2: Utilisez le câble de batterie pour connecter le second module de batteries au premier module. Étape 3: Fixez les connexions de mise à la terre à l’aide de vis.

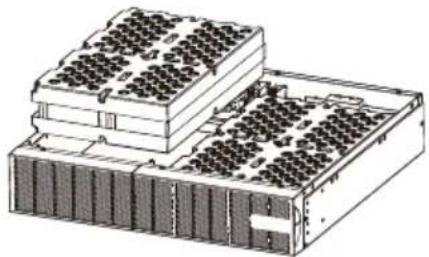

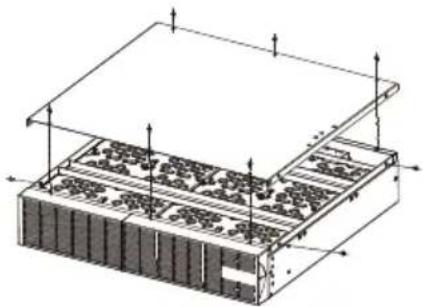

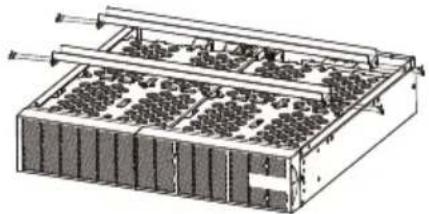

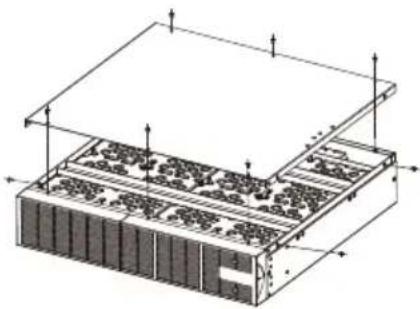

Étape 1: Dévissez et retirez le couvercle supérieur du module de batteries. Étape 2: Dévissez et débranchez les sangles métalliques du module de batteries. Étape 3: Retirez le bloc de batteries du module.

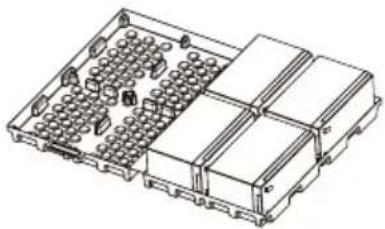

Étape 4: Ouvrez le bloc de batteries et remplacez les batteries. Étape 5: Remettez en place le bloc de batteries, les sangles métalliques et le couvercle supérieur.
Batterie au plomb-acide scellée et sans entretien 12V / 9Ah x 2 unités x 2 ensembles 12V / 9Ah x 4 unités x 2 ensembles 12V / 9Ah x 6 unités x 2 ensembles Tension nominale de la batterie 24Vdc 48Vdc 72Vdc Protection contre les surcharges Fusible Caractéristiques physiques
Température de fonctionnement 0C to 40C Humidité relative 0 to 90% (sans condensation)
