Termék típusa	Szünetmentes tápegység (UPS) akkumulátor modulja
Márka	Conceptronic
Modell	EBM01R24VB
Az akkumulátor névleges feszültsége	24 Vdc
Akkumulátor típusa	Karbantartást nem igénylő, zárt ólom-savas akkumulátor, 12 V / 9 Ah x 2 db x 2 készlet
Túltöltés elleni védelem	Cserélhető biztosíték
Méretek (M x Sz x H)	88 x 438 x 430 mm
Súly	15,10 kg
Üzemi hőmérséklet	0 °C és 40 °C között
Üzemi relatív páratartalom	0-90 % (nem lecsapódó)
Telepítés	Rackbe vagy toronyba szerelhető (függőleges pozíció)
Csatlakozások	Bemeneti és kimeneti akkumulátor csatlakozók, földelő kábel
Csomagolás tartalma	Akkumulátor modul, használati útmutató, akkumulátor kábel, szerelőkonzolok, csavarok, porvédő sapkák, földelő kábel
Biztonság	Kizárólag beltéri telepítés, kerülje a vizet és az akváriumokat, karbantartás előtt húzza ki, szakképzett személyzet szükséges
Karbantartás	A felhasználó által nem javítható alkatrészek, az akkumulátor cseréjét szakképzett személyzet végezze
Hulladékkezelés	Ne dobja a háztartási hulladékba, hasznosítsa újra megfelelő gyűjtőhelyen
Garancia / Tanúsítványok	CE jelölés, megfelel az alkalmazandó irányelveknek

Gyakran ismételt kérdések - EBM01R24VB CONCEPTRONIC

Hogyan szereljem fel az EBM01R24VB akkumulátor modult rackbe?

Rögzítse a mellékelt rack konzolokat az M4 × 8L csavarokkal. Szerelje be az állítható síneket a rackbe (52-91,5 cm mélység) M5 × 12L csavarokkal és alátétekkel. Helyezze a modult a sínekre, és rögzítse elöl négy M5 × 12L csavarral.

Milyen kábelek szükségesek az akkumulátor modul UPS-hez való csatlakoztatásához?

Használja a mellékelt akkumulátorkábelt a modul akkumulátor kimeneti csatlakozójának a tápegység modulhoz (UPS) való csatlakoztatásához. Rögzítse a földelő csatlakozást is egy csavar segítségével.

Kicserélhetem magam az akkumulátorokat?

Nem, az akkumulátorok cseréjét szakképzett személyzetnek kell végeznie. Az eljárás magában foglalja a fedél eltávolítását, a fém pántok lecsatlakoztatását, az akkumulátorblokk cseréjét, majd visszaszerelést. Kövesse a kézikönyv utasításait az áramütés veszélyének elkerülése érdekében.

Milyen biztonsági óvintézkedéseket kell betartani a telepítés során?

A készüléket kizárólag beltéren, közvetlen napfénytől és hőforrásoktól védett helyen telepítse. Kerülje a nedves környezetet (különösen az akváriumokat). Csatlakoztassa a védőföldelő vezetéket minden más kábel előtt. Csak a mellékelt szerelőanyagokat használja.

Mit tegyek, ha a biztosíték kiégett?

A cserélhető biztosíték a hátlapon érhető el. Csak szakképzett személyzet cserélje ki. Győződjön meg arról, hogy az egység ki van kapcsolva és le van választva a beavatkozás előtt.

Milyen környezeti feltételek ajánlottak a működéshez?

Hőmérséklet 0 °C és 40 °C között, relatív páratartalom 0-90 % (nem lecsapódó). Kerülje a vezetőképes szennyeződéseket és a külső környezetet.

Hogyan csatlakoztassak több akkumulátor modult sorba?

Csatlakoztassa az első modult az UPS-hez az akkumulátorkábel segítségével. Ezután kösse össze a második modult az elsővel a bemeneti csatlakozón keresztül. Rögzítse a földelő csatlakozásokat minden modulon. Kövesse a kézikönyv ábráit.

Hogyan karbantartsam az akkumulátor modult?

Az akkumulátorok karbantartását szakképzett személyzetnek kell végeznie vagy felügyelnie. Az akkumulátorok karbantartást nem igényelnek, de időszakosan ellenőrizze a csatlakozások állapotát és a tisztaságot. Ne távolítsa el a fedelet saját maga.

Hogyan ártalmatlanítsam megfelelően a használt akkumulátorokat?

Ne dobja az akkumulátorokat a háztartási hulladékba. Teljesen merítse le őket, és helyezze el egy megfelelő helyi gyűjtő- vagy újrahasznosító ponton. Kövesse a hatályos előírásokat.

Milyen tartozékok járnak az EBM01R24VB modulhoz?

A doboz tartalmazza az akkumulátor modult, a használati útmutatót, az akkumulátorkábelt, két rack szerelőkonzolt, nyolc M4 × 8L csavart, négy M5 × 12L csavart, nyolc porvédő sapkát és egy földelő kábelt.

HASZNÁLATI ÚTMUTATÓ EBM01R24VB CONCEPTRONIC

FIGYELEM! A tűz- vagy áramütés veszélyének elkerülése érdekében a készüléket kizárólag ellenőrzött hőmérsékletű és páratartalmú, beltéri környezetben telepítse, vezető szennyeződésektől mentes helyen. A megengedett hőmérséklet- és páratartalom-tartományt lásd a műszaki adatoknál.

FIGYELEM! (Felhasználó által nem javí tható alkatrészek)

Á ramütés veszélye. Ne távolítsa el a burkolatot. A készülék belsejében nincs felhasználó által javítható alkatrész. A szervizelést kizárólag szakképzett személyzet végezheti.

FIGYELEM! (Nem leválasztott akkumulátoros táplálás)

Á ramütés veszélye. Az akkumulátor áramköre nincs leválasztva a váltakozó áramú hálózatról. Veszélyes feszültség lehet jelen az akkumulátor pólusai és a föld között. Érintés előtt ellenőrizze.

FIGYELEM! A kábelezést kizárólag szakképzett személyzet végezheti.

FIGYELEM! NE HASZNÁ LJA AKVÁ RIUMOKKAL VAGY AKVÁ RIUMOK KÖ ZELÉBEN!

A tűzveszély csökkentése érdekében ne használja a készüléket akváriumokkal vagy azok közelében. Az akváriumból származó pára érintkezhet a fém elektromos érintkezőkkel, és rövidzárlatot okozhat.

FIGYELEM! Az akkumulátorokat ne dobja tűzbe, mert felrobbanhatnak.

FIGYELEM! Ne nyissa fel és ne rongálja meg az akkumulátorokat. A kiszivárgó elektrolit káros a bőrre és a szemre.

FIGYELEM! Az akkumulátor áraműtés és nagy rövidzárlati áram veszélyét hordozhatja. Az akkumulátorokkal végzett munka során tartsa be az alábbi óvintézkedéseket:

1. Távolítsa el az órákat, gyűrűket és egyéb fém tárgyakat.

2. Használjon szigetelt nyelű szerszámokat.

FIGYELEM! Bármilyen karbantartás, javítás vagy szállítás előtt győződjön meg róla, hogy minden ki van kapcsolva és teljesen le van választva.

FIGYELEM! A védőföldelést (PE) minden más kábel csatlakoztatása előtt csatlakoztassa.

NE TELEPÍTSE A KÉSZÜLÉKET KÖZVETLEN NAPSUGÁRZÁSNAK KITETT HELYRE VAGY ERŐS HŐFORRÁS KÖ ZELÉBE!

AZ AKKUMULÁ TOROK KARBANTARTÁ SÁ T KIZÁ RÓ LAG AZ AKKUMULÁ TOROKKAL ÉS A SZÜ KSÉGES ÓVINTÉZKEDÉSEKKEL KAPCSOLATOS ISMERETEKKEL RENDELKEZŐ SZEMÉLYZET VÉGEZHETI VAGY FELÜ GYELHETI. AZ ILLETÉKTELEN SZEMÉLYEKET TARTSA TÁ VOL AZ AKKUMULÁ TOROKTÓ L!

Elektromos berendezések és akkumulátorok hulladékkezelése: Az elektromos berendezéseket és akkumulátorokat ne dobja a háztartási hulladékba. Kérjük, adja le azokat a helyi gyűjtő- vagy újrahasznosító ponton. Az akkumulátorokat az ártalmatlanítás előtt teljesen le kell meríteni. A nem megfelelő tárolás vagy ártalmatlanítás károsíthatja a környezetet és/vagy sérülést okozhat.

CE jelö lés: A Conceptronic kijelenti, hogy ez a termék megfelel a „Megfelelőségi nyilatkozat” részben felsorolt irányelveknek.

Pb

Pb

KICSOMAGOLÁ S

A doboznak az alábbi elemeket kell tartalmaznia:

	Akkumulátormodul
	Felhasználói kézikönyv
	Akkumulátorkábel
	Rack rögzítő fülek (2 db)
	Süllyesztett fejű csavarok: M4 × 8L (8 db)
	Hengerfejű csavarok: M5 × 12L (4 db)
	Csavarfurat porvédő kupakok (8 db)
	Földelő vezeték

ELÓLAPI / HÁTSÓ PANEL LEÍRÁSA

1. Beépített, cserélhető biztosítékfedél

A cserélhető biztosíték a hátlapon keresztül érhető el. A cserét kizárólag szakképzett személyzet végezheti.

2. Akkumulátor kimeneti csatlakozó

Ezt a csatlakozót használja az akkumulátormodul csatlakoztatásához a tápegységhez vagy a következő akkumulátormodulhoz.

3. Bemeneti csatlakozó

Ezt a csatlakozót használja a következő akkumulátormodul sorba kötéséhez. A hozzáféréshez távolítsa el a csatlakozó fedelét.

TELEPÍTÉS

HARDVER TELEPÍTÉSE

Ezek az akkumulátormodulok rackbe szerelve vagy függőleges, torony elrendezésben is telepíthetők. Ez a rugalmasság különösen fontos a növekvő szervezetek számára, amelyek változó igényekkel rendelkeznek, és értékelik annak lehetőségét, hogy az akkumulátormodult a padlón vagy rack rendszerben helyezzék el. Kövesse az alábbi utasí tásokat a választott telepí tési módnak megfelelően.

BIZTONSÁGIÓ VINTÉZKEDÉSEK

FIGYELEM! A tűz- vagy áramütés veszélyének elkerülése érdekében kizárólag a mellékelt rögzítőelemeket használja a tartókonzolok rögzí téséhez.

RACKBE SZERELÉS

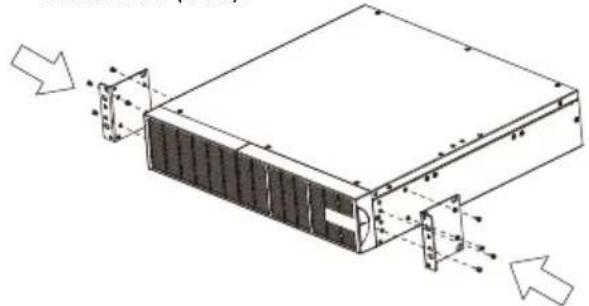

1. lépés: Rack rögzítő fülek felszerelése

1) Rögzítse a két rack rögzítő fület az akkumulátormodulhoz a mellékelt M4 × 8L csavarokkal (8 db).

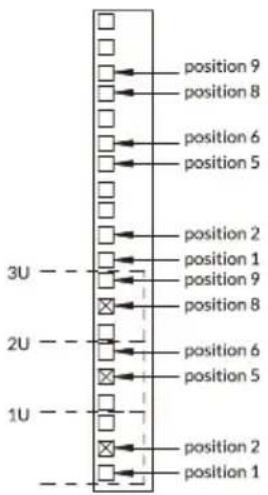

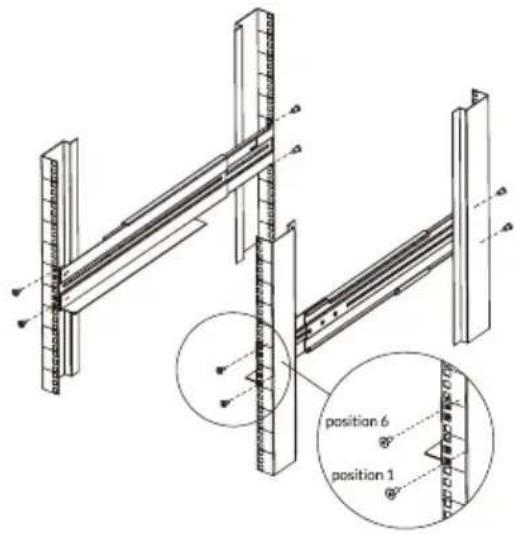

2. lépés: Rack sínek felszerelése

1) A sínek 48 cm-es (19 hüvelykes), 52–91,5 cm (20,5–36 hüvelyk) mélységű rackszekrényekhez állíthatók. Válassza ki a megfelelő furatokat a rackben az akkumulátormodul elhelyezéséhez. Az egység az 1–6 pozíciókat foglalja el.

2) Rögzítse a sínt a rack elején két M5 × 12L csavarral és két műanyag alátéttel (1. és 6. pozíció). Ne húzza meg a csavarokat. Á llí tsa be a sí n hosszát, majd rögzítse a sínt a rack hátulján két M5 × 12L csavarral és két műanyag alátéttel. Ezután húzza meg az összes csavart elöl és hátul. Ismételje meg a lépéseket a másik sín esetében is.

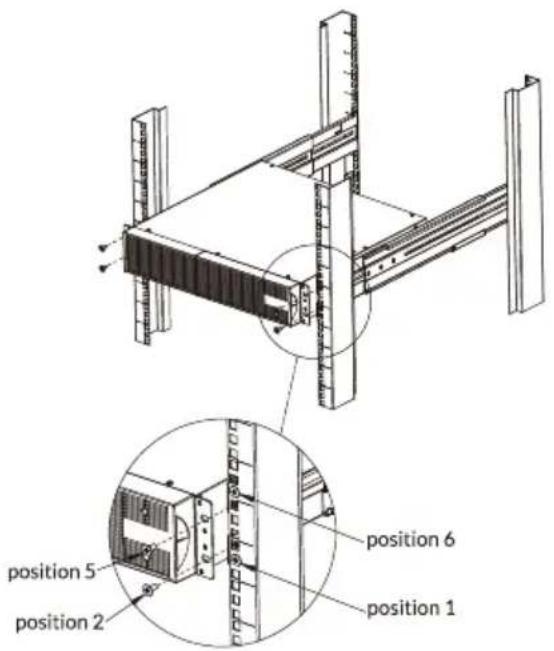

3. lépés: Az akkumulátormodul beszerelése a rackbe

Helyezze az akkumulátormodult sík, stabil felületre, az egység elejével maga felé. Rögzí tse az akkumulátormodult a rackhez négy M5 × 12L csavarral a rack elején (2. és 5. pozí ció).

TELEPÍTÉS

FÜGGÖLEGES / TORONY TELEPÍTÉS

1. lépés: Talpak rögzí tése

Húzza meg az alapállványok (rack fülek) csavarjait (M5 × 12, 8 db) az akkumulátormodul alján.

2. lépés: Porvédő kupakok felszerelése

Helyezze be a porvédő kupakokat a nem használt rack fül csavarfuratokba.

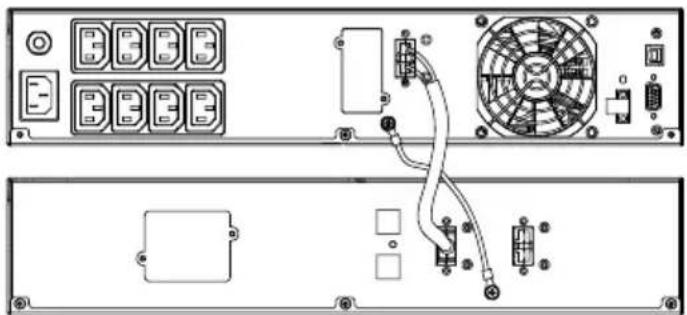

1. lépés: Az akkumulátorkábel segí tségével csatlakoztassa az akkumulátormodult a tápegységhez.
2. lépés: Csavarokkal rögzí tse a földelési csatlakozást.

1. lépés: Csatlakoztassa az első akkumulátormodult a tápegységhez az akkumulátorkábel segí tségével.
2. lépés: Az akkumulátorkábellel csatlakoztassa a második akkumulátormodult az elsőhöz.
3. lépés: Csavarokkal rögzí tse a földelési csatlakozásokat.

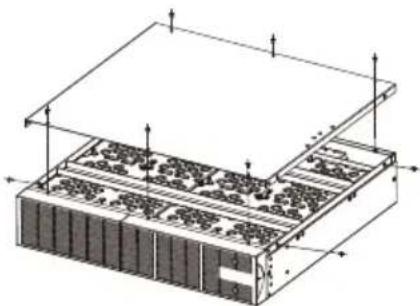

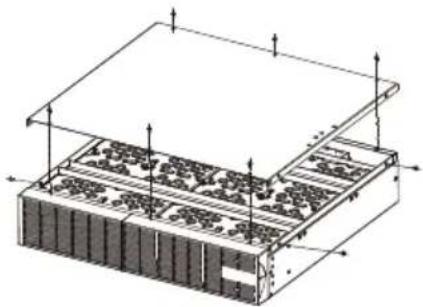

1. lépés: Csavarja ki és távolí tsa el az akkumulátormodul felső fedelét.

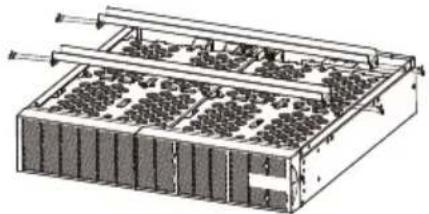

1. lépés: Csavarja ki és húzza ki a fém rögzítőpántokat az akkumulátormodulból.

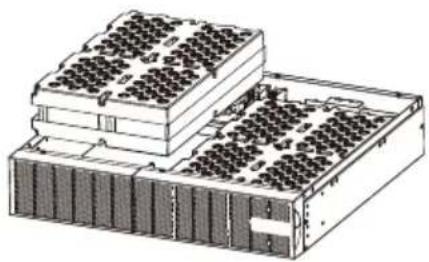

1. lépés: Vegye ki az akkumulátorcsomagot a modulból.

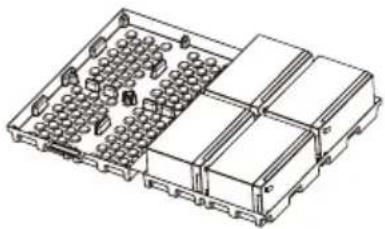

1. lépés: Nyissa ki az akkumulátorcsomagot és cserélje ki az akkumulátorokat.

1. lépés: Helyezze vissza az akkumulátorcsomagot, a fém pántokat és a felső fedelet.

Modellek	EBM01R24VB	EBM01R48VB	EBM01R72VB
Akkumulátor
Zárt, karbantartásmentes ólom-sav akkumulátor	12V / 9Ah x 2 db x 2 készlet	12V / 9Ah x 4 db x 2 készlet	12V / 9Ah x 6 db x 2 készlet
Névleges akkumulátorfeszültség	24Vdc	48Vdc	72Vdc
Túlterhelés elleni védelem	Biztosí ték
Fizikai jellemzők
Méretek (M x Sz x Mé) mm	88 x 438 x 430		88 x 438 x 610
Tömeg (kg)	15.10	24.60	36.02
Környezeti feltételek
Üzemi hőmérséklet	0°C to 40°C
Relatí v páratartalom	0 to 90% (kondenzációmentes)
