EBM01R24VB - Zasilanie bezprzerwowe CONCEPTRONIC - Bezpłatna instrukcja obsługi

Typ produktu	Moduł akumulatorów do zasilacza awaryjnego (UPS)
Marka	Conceptronic
Model	EBM01R24VB
Napięcie znamionowe akumulatora	24 Vdc
Typ akumulatora	Bezobsługowy akumulator kwasowo-ołowiowy, 12 V / 9 Ah x 2 sztuki x 2 zestawy
Zabezpieczenie przed przeciążeniem	Wymienny bezpiecznik
Wymiary (W x S x G)	88 x 438 x 430 mm
Waga	15,10 kg
Temperatura pracy	0 °C do 40 °C
Wilgotność względna pracy	0 do 90 % (bez kondensacji)
Instalacja	Montaż w szafie RACK lub w wieży (pionowo)
Połączenia	Złącza wejścia i wyjścia akumulatora, kabel uziemienia
Zawartość opakowania	Moduł akumulatorów, instrukcja obsługi, kabel akumulatora, uchwyty montażowe, śruby, osłony przeciwpyłowe, kabel uziemienia
Bezpieczeństwo	Tylko instalacja wewnętrzna, unikać wody i akwariów, odłączyć przed konserwacją, wymagany wykwalifikowany personel
Konserwacja	Brak części naprawialnych przez użytkownika, wymiana akumulatorów przez wykwalifikowany personel
Utylizacja	Nie wyrzucać z odpadami domowymi, poddać recyklingowi w odpowiednim punkcie zbiórki
Gwarancja / Certyfikaty	Oznaczenie CE, zgodne z obowiązującymi dyrektywami

Często zadawane pytania - EBM01R24VB CONCEPTRONIC

Jak zamontować moduł akumulatorów EBM01R24VB w szafie RACK?

Zamocuj dostarczone uchwyty RACK za pomocą śrub M4 × 8L. Zamontuj regulowane szyny w szafie RACK (głębokość 52–91,5 cm) za pomocą śrub M5 × 12L i podkładek. Umieść moduł na szynach i przymocuj z przodu czterema śrubami M5 × 12L.

Jakie kable są potrzebne do podłączenia modułu akumulatorów do UPS?

Użyj dostarczonego kabla akumulatora do połączenia złącza wyjściowego akumulatora modułu z zasilaczem UPS. Zamocuj również połączenie uziemienia za pomocą śruby.

Czy mogę sam wymienić akumulatory?

Nie, wymiana akumulatorów musi być przeprowadzona przez wykwalifikowany personel. Procedura obejmuje zdjęcie pokrywy, odłączenie metalowych pasów, wymianę zestawu akumulatorów, a następnie ponowny montaż. Postępuj zgodnie z instrukcjami w podręczniku, aby uniknąć ryzyka porażenia prądem.

Jakie środki ostrożności należy zachować podczas instalacji?

Instaluj urządzenie wyłącznie w pomieszczeniach, z dala od bezpośredniego światła słonecznego i źródeł ciepła. Unikaj wilgotnych środowisk (zwłaszcza akwariów). Podłącz przewód ochronny uziemienia przed podłączeniem innych kabli. Używaj wyłącznie dostarczonego sprzętu montażowego.

Co zrobić w przypadku przepalonego bezpiecznika?

Wymienny bezpiecznik jest dostępny z panelu tylnego. Wymieniaj go wyłącznie przez wykwalifikowany personel. Upewnij się, że urządzenie jest wyłączone i odłączone przed jakąkolwiek interwencją.

Jakie są zalecane warunki środowiskowe pracy?

Temperatura od 0 °C do 40 °C i wilgotność względna od 0 do 90 % (bez kondensacji). Unikaj przewodzących zanieczyszczeń i środowisk zewnętrznych.

Jak połączyć wiele modułów akumulatorów szeregowo?

Podłącz pierwszy moduł do UPS za pomocą kabla akumulatora. Następnie połącz drugi moduł z pierwszym przez złącze wejściowe. Zamocuj połączenia uziemienia do każdego modułu. Przestrzegaj schematów w podręczniku.

Jak konserwować moduł akumulatorów?

Konserwacja akumulatorów powinna być przeprowadzana lub nadzorowana przez wykwalifikowany personel. Akumulatory są bezobsługowe, ale okresowo sprawdzaj stan połączeń i czystość. Nie zdejmuj pokrywy samodzielnie.

Jak prawidłowo utylizować zużyte akumulatory?

Nie wyrzucaj akumulatorów z odpadami domowymi. Rozładuj je całkowicie i oddaj do odpowiedniego punktu zbiórki lub recyklingu. Postępuj zgodnie z obowiązującymi przepisami.

Jakie akcesoria są dołączone do modułu EBM01R24VB?

Karton zawiera moduł akumulatorów, instrukcję obsługi, kabel akumulatora, dwa uchwyty montażowe RACK, osiem śrub M4 × 8L, cztery śruby M5 × 12L, osiem osłon przeciwpyłowych i kabel uziemienia.

INSTRUKCJA OBSŁUGI EBM01R24VB CONCEPTRONIC

UWAGA! Aby uniknąć ryzyka pożaru lub porażenia prądem elektrycznym, urządzenie należy instalować wyłącznie w pomieszczeniach zamkniętych o kontrolowanej temperaturze i wilgotności, wolnych od zanieczyszczeń przewodzących. Dopuszczalne zakresy temperatury i wilgotności znajdują się w specyfikacji technicznej.

UWAGA! (Brak części przeznaczonych do naprawy przez użytkownika)

Ryzyko porażenia prądem. Nie zdejmować obudowy. Wewnątrz nie znajdują się części przeznaczone do naprawy przez użytkownika. Wszelkie prace serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel.

UWAGA! (Nieizolowane zasilanie akumulatorowe)

Ryzyko porażenia prądem. Obwód akumulatora nie jest izolowany od źródła zasilania prądem przemiennym. Między zaciskami akumulatora a uziemieniem może występować niebezpieczne napięcie. Przed dotknięciem należy sprawdzić.

UWAGA! Instalacja okablowania musi być wykonywana wyłącznie przez wykwalifikowany personel.

UWAGA! NIE UŻYWAĆ Z AKWARIAMI ANI W ICH POBLIŻU!

Aby zmniejszyć ryzyko pożaru, nie należy używać urządzenia z akwariami ani w ich pobliżu. Kondensacja z akwarium może dostać się do metalowych styków elektrycznych i spowodować zwarcie.

UWAGA! Nie wrzucać akumulatorów do ognia, ponieważ mogą eksplodować.

UWAGA! Nie otwierać ani nie uszkadzać akumulatorów. Uwolniony elektrolit jest szkodliwy dla skóry i oczu.

UWAGA! Akumulator może stwarzać ryzyko porażenia prądem elektrycznym oraz wysokiego prądu zwarciowego. Podczas pracy z akumulatorami należy przestrzegać następujących środków ostrożności:

1. Zdjąć zegarki, pierścionki oraz inne metalowe przedmioty.

2. Używać narzędzi z izolowanymi uchwytami.

UWAGA! Przed przystąpieniem do jakichkolwiek prac konserwacyjnych, naprawczych lub przed transportem upewnić się, że wszystkie urządzenia są wyłączone i całkowicie odłączone.

UWAGA! Przewód ochronny uziemienia (PE) należy podłączyć przed podłączeniem jakichkolwiek innych przewodów.

NIE INSTALOWAĆ URZĄDZENIA W MIEJSCACH NARAŻONYCH NA BEZPOŚREDNIE DZIAŁANIE PROMIENI SŁONECZNYCH ANI W POBLIŻU SILNYCH ŻRÓDEŁ CIEPŁA!

OBSŁUGA I KONSERWACJA AKUMULATORÓW POWINNA BYĆ WYKONYWANA LUB NADZOROWANA PRZEZ PERSONEL POSIADAJĄCY WIEDZĘ NA TEMAT AKUMULATORÓW ORAZ WYMAGANYCH ŚRODKÓW OSTROŻNOŚCI. NALEŻY TRZYMAĆ OSOBY NIEUPOWAŻNIONE Z DALA OD AKUMULATORÓW!

Utylizacja zużytego sprzętu elektrycznego i akumulatorów: Nie należy wyrzucać sprzętu elektrycznego ani akumulatorów wraz z odpadami komunalnymi. Należy przekazać je do lokalnego punktu zbiórki lub recyklingu. Akumulatory powinny być całkowicie rozładowane przed utylizacją. Nieprawidłowe przechowywanie lub utylizacja może być szkodliwe dla środowiska i/lub powodować obrażenia.

Oznakowanie CE: Firma Conceptronic oświadcza, że niniejszy produkt jest zgodny z dyrektywami wymienionymi w sekcji „Deklaracja Zgodności”.

Pb

Pb

ROZPAKOWANIE

Opakowanie powinno zawierać następujące elementy:

	Moduł akumulatorów
	Instrukcja obsługi
	Przewód akumulatora
	Uchwyty montażowe do szafy rack (2 szt.)
	Wkręty z łbem stożkowym: M4 × 8L (8 szt.)
	Wkręty z łbem walcowym: M5 × 12L (4 szt.)
	Zaślepki otworów na śruby (8 szt.)
	Przewód uziemiający

OPIS PANELU PRZEDNIEGO / TYLNEGO

1. Zintegrowana, wymienna osłona bezpiecznika

Wymienny bezpiecznik jest dostępny od strony panelu tylnego. Wymiana powinna być wykonywana wyłącznie przez wykwalifikowany personel.

2. Złącze wyjściowe akumulatora

Użyj tego złącza do podłączenia modułu akumulatorów do modułu zasilania lub do kolejnego modułu akumulatorów.

3. Złącze wejściowe

Użyj tego złącza do połączenia szeregowego kolejnego modułu akumulatorów. Aby uzyskać dostęp, zdejmij osłonę złącza.

INSTALACJA

INSTALACJA SPRZĘTU

Moduły akumulatorów mogą być montowane w szafie rack lub w pozycji pionowej typu wieża. Ta elastyczność jest szczególnie istotna dla rozwijających się organizacji o zmieniających się potrzebach, które cenią możliwość ustawienia modułu akumulatorów na podłodze lub w systemie rack. Należy postępować zgodnie z poniższymi instrukcjami w zależności od wybranej metody montażu.

ŚRODKI BEZPIECZEŃSTWA

UWAGA! Aby zapobiec ryzyku pożaru lub porażenia prądem, do mocowania uchwytów montażowych należy używać wyłącznie dostarczonego osprzętu.

MONTAŻ W SZAFIE RACK

Krok 1: Montaż uchwytów rack

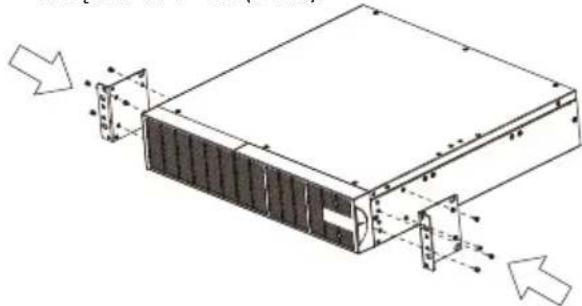

1) Przymocuj dwa uchwyty rack do modułu akumulatorów za pomocą dostarczonych wkrętów M4 × 8L (8 szt.).

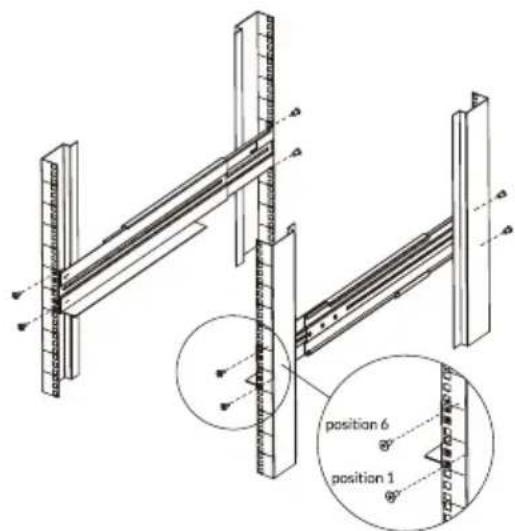

Krok 2: Montaż prowadnic rack

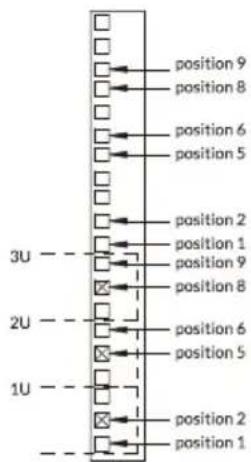

1) Prowadnice są regulowane i przeznaczone do szaf rack o szerokości 48 cm (19 cali) i głębokości od 52 do 91,5 cm (20,5-36 cali). Wybierz odpowiednie otwory w szafie rack do zamontowania modułu akumulatorów. Zajmuje on pozycje od 1 do 6.

2) Przymocuj prowadnicę do przedniej części szafy rack za pomocą dwóch wkrętów M5 × 12L i dwóch plastikowych podkładek (pozycje 1 i 6). Nie dokręcaj wkrętów. Wyreguluj długość prowadnicy, a następnie przymocuj ją z tyłu szafy rack za pomocą dwóch wkrętów M5 × 12L i dwóch plastikowych podkładek. Następnie dokręć wszystkie wkręty z przodu i z tyłu. Powtórz te same czynności dla drugiej prowadnicy.

Krok 3: Montaż modułu akumulatorów w szafie rack

Umieść moduł akumulatorów na płaskiej i stabilnej powierzchni, przodem urządzenia skierowanym do siebie. Przymocuj moduł akumulatorów do szafy rack za pomocą czterech wkrętów M5 × 12L w przedniej części szafy rack (pozycje 2 i 5).

INSTALACJA

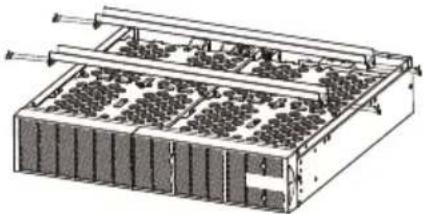

Krok 1: Montaż podstaw

Dokręć wkręty (M5 × 12, 8 szt.) podstaw (uchwytów rack) do dolnej części modułu akumulatorów.

Krok 2: Montaż zaślepek przeciwkurzowych

Włóż zaślepki przeciwkurzowe do nieużywanych otworów na wkręty w uchwytach rack.

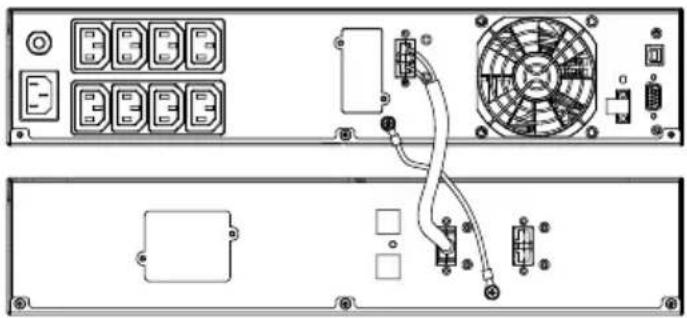

Krok 1: Za pomocą przewodu akumulatora podłącz moduł akumulatorów do modułu zasilania.

Krok 2: Za pomocą wkrętów zamocuj połączenie uziemiające.

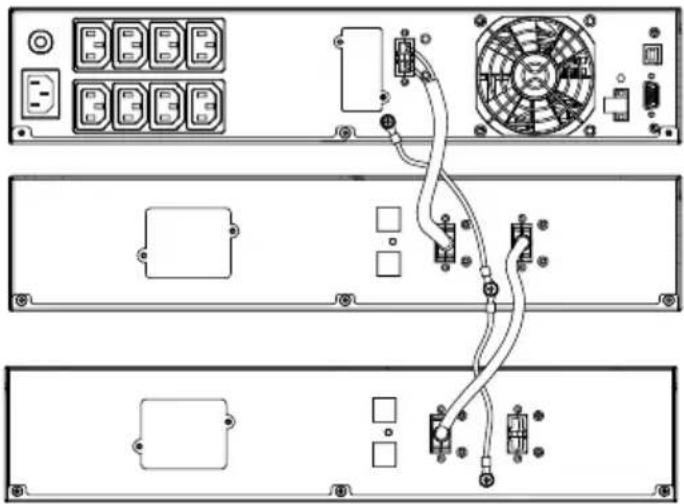

Krok 1: Podłącz pierwszy moduł akumulatorów do modułu zasilania za pomocą przewodu akumulatora.

Krok 2: Za pomocą przewodu akumulatora podłącz drugi moduł akumulatorów do pierwszego modułu.

Krok 3: Za pomocą wkrętów zamocuj połączenia uziemiające.

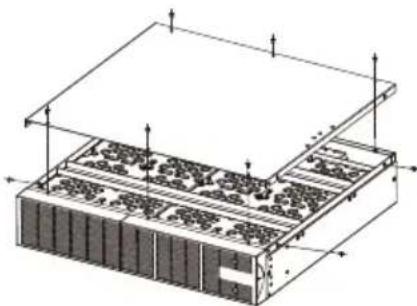

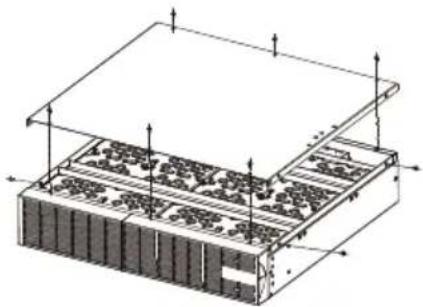

Krok 1: Odkręć i zdejmij górną pokrywę modułu akumulatorów.

Krok 2: Odkręć i odłącz metalowe paski mocujące w module akumulatorów.

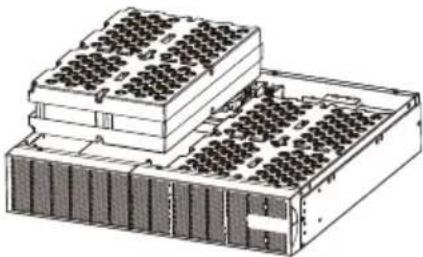

Krok 3: Wyjmij pakiet akumulatorów z modułu.

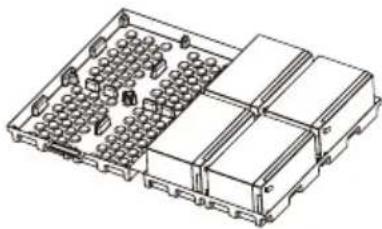

Krok 4: Otwórz pakiet akumulatorów i wymień akumulatory.

Krok 5: Zamontuj ponownie pakiet akumulatorów, metalowe paski oraz górną pokrywę.

Modele	EBM01R24VB	EBM01R48VB	EBM01R72VB
Akumulator
Zamknięty, bezobstugowy akumulator kwasowo-ołowiowy	12V / 9Ah x 2 szt. x 2 zestawy	12V / 9Ah x 4 szt. x 2 zestawy	12V / 9Ah x 6 szt. x 2 zestawy
Napięcie znamionowe akumulatora	24Vdc	48Vdc	72Vdc
Zabezpieczenie przeciążeniowe	Bezpiecznik
Parametry fizyczne
Wymiary (W x S x G) mm	88 x 438 x 430		88 x 438 x 610
Masa (kg)	15.10	24.60	36.02
Środowisko pracy
Temperatura pracy	0°C to 40°C
Wilgotność względna	0 to 90% (bez kondensacji)
