ZEUS04EP - Zasilanie bezprzerwowe CONCEPTRONIC - Bezpłatna instrukcja obsługi

Typ produktu	Zasilacz awaryjny (UPS)
Marka	Conceptronic
Model	ZEUS04EP
Moc	2200 VA / 1320 W
Napięcie wejściowe	230 V AC, 50/60 Hz
Napięcie wyjściowe	230 V AC (tryb baterii)
Typ baterii	Akumulator kwasowo-ołowiowy, bezobsługowy
Typowy czas podtrzymania	Zależy od obciążenia (sprawdź instrukcję)
Czas ładowania	≥ 8 godzin do pełnego naładowania
Wyświetlacz	Ekran LCD (modele ZEUS03/04) lub diody LED (modele ZEUS01/02)
Interfejsy	Port USB komunikacyjny, gniazdo RJ11/RJ45 do ochrony telefonu/sieci (modele E/ES)
Ochrona	Ochrona przeciwprzepięciowa, wyłącznik nadprądowy, filtr przeciwzakłóceniowy
Gniazda wyjściowe	Gniazda zasilania awaryjnego z ochroną przeciwprzepięciową
Oprogramowanie do zarządzania	Power Master (darmowe pobranie)
Tryb cichy	Sygnalizacja dźwiękowa wyłączana przez dwukrotne naciśnięcie przycisku zasilania
Wymiary (szer. x głęb. x wys.) szacunkowe	Około 400 x 200 x 250 mm (nieoficjalne)
Szacunkowa waga	Około 12 kg (nieoficjalne)
Temperatura pracy	0-40°C, wilgotność względna < 90% (bez kondensacji)
Zalecenia bezpieczeństwa	Nie otwierać, ryzyko porażenia prądem. Naprawy zlecać profesjonaliście.
Gwarancja	Patrz dołączony dokument gwarancyjny

Często zadawane pytania - ZEUS04EP CONCEPTRONIC

Ile czasu potrzeba na naładowanie baterii UPS-a?

Zaleca się pozostawienie UPS-a podłączonego do sieci przez co najmniej 8 godzin w celu pełnego naładowania. Utrata ładunku może wystąpić podczas transportu i przechowywania.

Czy mogę podłączyć drukarkę laserową do gniazd bateryjnych?

Nie, nie podłączaj drukarki laserowej, kserokopiarki, grzejnika ani odkurzacza. Te urządzenia o dużym poborze mocy mogą przeciążyć i uszkodzić UPS. Podłączaj tylko sprzęt komputerowy (komputer, monitor itp.).

Jak zainstalować oprogramowanie do zarządzania Power Master?

Pobierz oprogramowanie ze strony http://www.powermonitor.software/, kliknij dwukrotnie plik i postępuj zgodnie z instrukcjami instalacji. Po ponownym uruchomieniu niebieska ikona pojawi się w obszarze powiadomień.

Co zrobić, jeśli UPS wydaje ciągły sygnał dźwiękowy?

Ciągły sygnał dźwiękowy oznacza usterkę. Wyłącz UPS, odłącz urządzenia, sprawdź wyłącznik nadprądowy i odczekaj 10 sekund przed ponownym włączeniem. Jeśli problem nie ustąpi, skontaktuj się z wykwalifikowanym serwisantem.

Jak wyłączyć alarm dźwiękowy?

Naciśnij szybko dwa razy przycisk zasilania. Usłyszysz dwa krótkie sygnały potwierdzające wyłączenie. Aby ponownie włączyć, powtórz czynność.

UPS nie włącza się, co sprawdzić?

Upewnij się, że UPS jest podłączony do gniazdka sieciowego 230 V. Odczekaj 10 sekund po wyłączeniu, a następnie włącz ponownie. Sprawdź również, czy wyłącznik nadprądowy nie jest wyzwolony.

Jaka jest różnica między modelami ZEUS03 a ZEUS04?

Główna różnica to moc: ZEUS03 ma 1200 VA (720 W), a ZEUS04 ma 2200 VA (1320 W). Funkcjonalności są podobne, ale model 04 oferuje wyższą moc.

Czy mogę używać przedłużacza z UPS-em?

Zaleca się unikanie przedłużaczy. Podłącz UPS bezpośrednio do gniazdka ściennego z uziemieniem, aby uniknąć ryzyka porażenia prądem i przeciążenia.

Co zrobić, jeśli czas pracy na baterii jest zbyt krótki?

Baterie mogą być nie w pełni naładowane. Pozostaw UPS podłączony do sieci na 8 godzin. Jeśli problem nie ustąpi, bateria może być zużyta (typowa żywotność 3-5 lat).

Jak przechowywać UPS przez dłuższy czas?

Naładuj w pełni baterię, przykryj UPS i przechowuj w suchym i chłodnym miejscu. Ładuj baterię co 3 miesiące, aby przedłużyć jej żywotność.

INSTRUKCJA OBSŁUGI ZEUS04EP CONCEPTRONIC

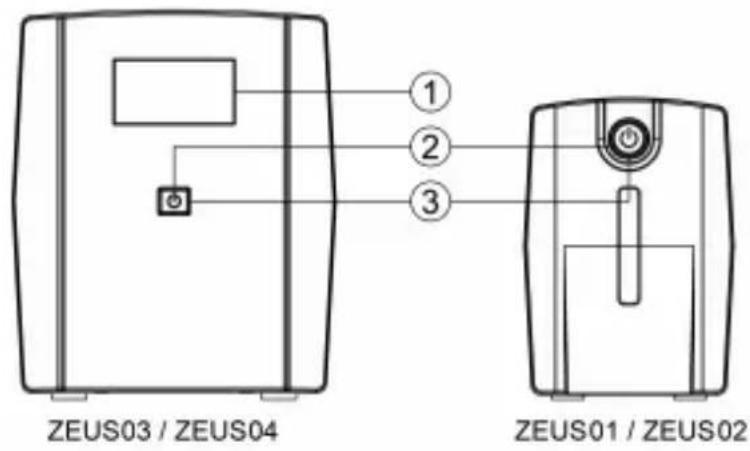

2. Przegląd produktu

1. Wyświetlacz LCD
2. Przełącznik zasilania
   Naciśnij przełącznik na 2 sekundy, aby włączyć lub wyłączyć UPS.
3. Wskaźnik LED
   Wskaźnik LED świeci podczas działania UPS.

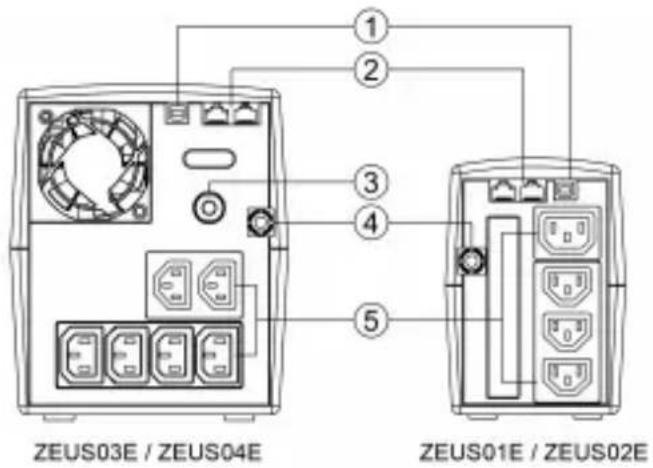

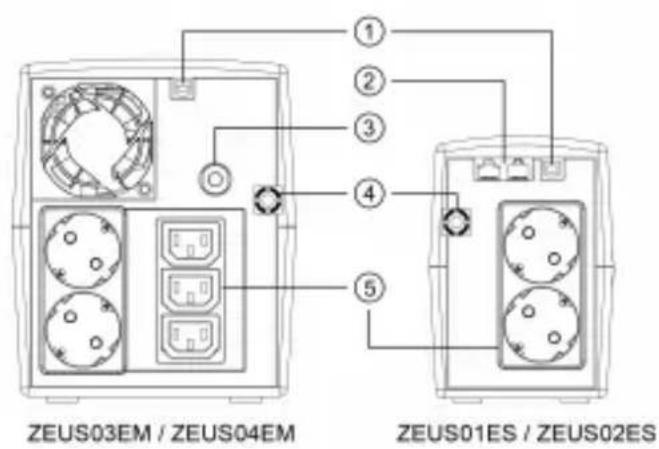

1. Port USB

Ten port umożliwia połączenie i komunikację od portu USB komputera do UPS.

2. Zabezpieczenie internetowe modemu/LAN (ZEUS01E/01ES/02E/02ES/03E/04E)

Porty zabezpieczenia komunikacji, zapewnią ochronę standardowego modemu, faksu, linii telefonicznej lub kabla sieciowego.

3. Wyłącznik obwodu wejścia

Wyłącznik obwodu zapewnia optymalną ochronę przed przeciążeniem.

4. Wejściowy przewód zasilający

1. Wyjścia z podtrzymaniem bateryjnym i zabezpieczeniem przeciwprzepięciowym

Zapewniają podtrzymanie bateryjne i ochronę przeciwprzepięciową. Zapewniają zasilanie przez pewien czas podłączonych urządzeń, podczas awarii zasilania.

ZEUS01 / ZEUS02

Opisy alarmów

	Stan diody LED	Alarm
Normalny	Światło LED	wyłączone
Rozładowanie baterii	Miganie co 30 sek.	Sygnał dźwiękowy co 30 sek.
Niski poziom baterii	Miganie co 2 sek.	Sygnał dźwiękowy co 2 sek.
Przeciążenie	Miganie co 0.5 sek.	Sygnał dźwiękowy co 0,5 sek.
Tryb ładowania przy wyłączeniu	Wskaźnik LED wyłączony	wyłączenie
Awaria	Wskaźnik LED wyłączony	Alarm ciągły

Ustawienie wyciszenia: Alarm dźwiękowy można wyłączyć lub włączyć, poprzez szybkie, dwukrotne naciśnięcie przycisku zasilania. Ustawienie domyślne to alarm włączony. Po wyłączeniu alarmu, wygenerowane zostaną dwa krótkie sygnały dźwiękowe.

ZEUS03 / ZEUS04

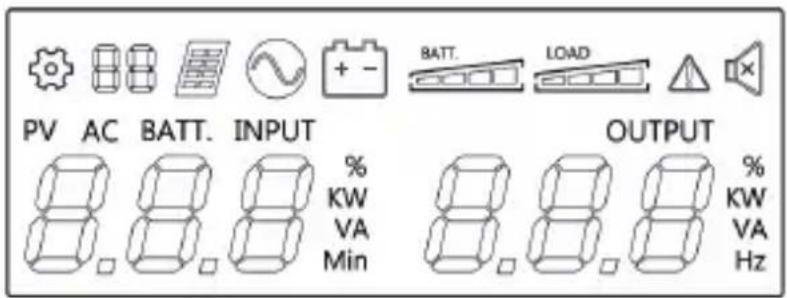

Opis podświetlonych wskaźników na wyświetlaczu LCD

	Pozycja ustawienia		Tryb zasilania sieciowego
	Tryb PV		Tryb zasilania bateryjnego
	Awaria		Wyłączenie dźwięku
	Tryb zasilania bateryjnego: pojemność baterii Tryb zasilania sieciowego: 1. Ładowanie baterii: cykliczne światło 2. Pełne naładowanie baterii:światło3. Tryb zasilania sieciowego bez ładowarki:pojemność baterii		Pojemność ładowania

3. Instalacji & stosowanie

Hardware installation guide

Instrukcja instalacji urządzenia

1. Nowy zasilacz UPS może być używany od razu po otrzymaniu. Jednak, aby uzyskać całkowite naładowanie baterii, zalecane jest ładowanie baterii przez co najmniej 8 godzin. Podczas transportu i przechowywania może dojść do utraty naładowywania. W celu naładowania baterii, zasilacz należy pozostawić podłączony do zasilania sieciowego. Urządzenie będzie ładowane bez względu na to, czy zasilacz jest włączony czy wyłączony.
2. Gdy UPS jest wyłączony i odłączony od zasilania sieciowego, podłącz komputer, monitor i zasilane zewnętrznie urządzenia pamięci masowej (napęd Zip, napęd Jazz, napęd taśmowy, itp.) do wyjść zasilania bateryjnego. Do wyjść zasilania bateryjnego NIE należy podłączać drukarki laserowej, kopiarki, grzejnika, odkurzacza, niszczarki ani żadnych innych, dużych urządzeń elektrycznych. Urządzenia te wymagają dużo energii i mogą spowodować przeciążenie lub nawet uszkodzenie zasilacza.
3. UPS należy podłączyć do 2-kołkowego, 3-żyłowego gniazda z uziemieniem (gniazdo ścienne). Należy pamiętać, aby obwód był chroniony bezpiecznikiem lub wyłącznikiem obwodu oraz by do tego samego obwodu nie były podłączone odbiorniki o dużym zapotrzebowaniu na energię (np. klimatyzator, lodówka, kopiarka, itp.). Należy unikać stosowania przedłużaczy.
4. Naciśnij przełącznik, aby włączyć zasilacz. Zacznie świecić wskaźnik zasilania i wygenerowany zostanie sygnał dźwiękowy.
5. Po wykryciu przeciążenia, wygenerowany zostanie jeden długi sygnał alarmu dźwiękowego. Aby usunąć problem, należy wyłączyć UPS i odłączyć co najmniej jedno urządzenie od gniazda z zasilania bateryjnego. Zaczekaj 10 sekund. Upewnij się, że stan bezpiecznika lub wyłącznika obwodu jest normalny, a następnie włącz UPS.
6. Aby utrzymać optymalny poziom naładowania baterii, UPS powinien zawsze być podłączony do gniazda zasilania prądem zmiennym.
7. Gdy UPS ma być przechowywany przez dłuższy czas, należy go całkowicie naładować i przechowywać z całkowicie naładowaną baterią. Aby zapewnić długą żywotność baterii, należy ją doładowywać co trzy miesiące.

Instalacja oprogramowania w komputerze PC

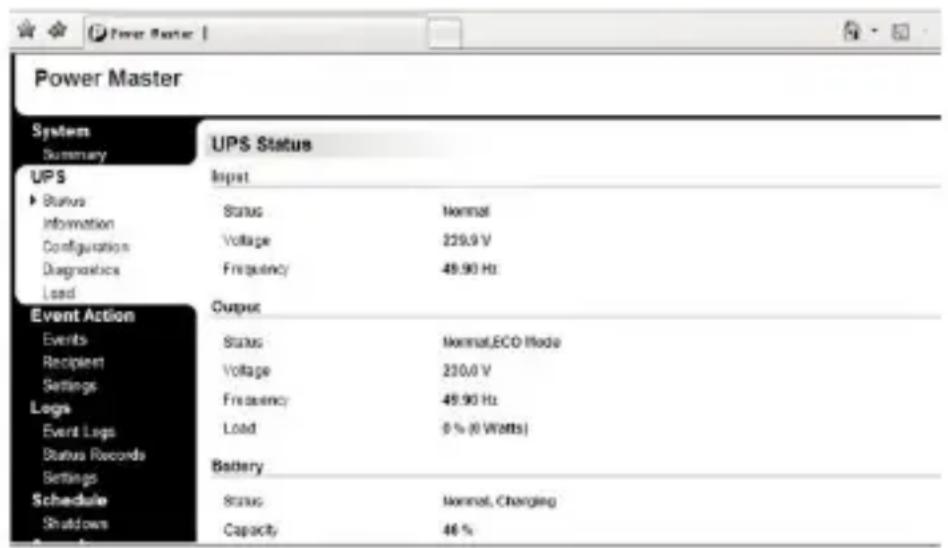

Oprogramowanie Power Master, oferuje przyjazny interfejs użytkownika do obsługi systemów zasilania. Graficzny interfejs użytkownika jest intuicyjny i w przejrzysty sposób pokazuje ważne informacje o zasilaniu. W celu zainstalowania programu należy wykonać podaną poniżej procedurę.

Procedura instalacji:

1. Pobierz program Power Master ze strony internetowej:
   http://www.powermonitor.software/
2. Kliknij plik dwukrotnie plik i wykonaj czynności instalacji. Po ponownym uruchomieniu komputera, oprogramowanie Power Master będzie obecne w zasobniku systemowym, jako niebieska ikona.

• Aby zabezpieczyć się przed pożarem lub porażeniem prądem elektrycznym, urządzenie należy zainstalować w pomieszczeniu o kontrolowanej temperaturze i wilgotności, bez przewodzących prąd zanieczyszczeń.
• Niebezpieczeństwo porażenia prądem elektrycznym, nie należy zdejmować obudowy. Brak części, które może naprawiać użytkownik. Prace serwisowe można powierzać wyłącznie wykwalifikowanemu personelowi serwisu.
• Niebezpieczeństwo porażenia prądem elektrycznym, wewnątrz UPS znajdują się części pod napięciem, które mogą być zasilane z baterii, nawet po odłączeniu zasilania prądem zmiennym.
• Niebezpieczeństwo porażenia prądem elektrycznym, obwód baterii nie jest odizolowany od wejścia prądu zmiennego, pomiędzy złączami baterii i uziemieniem może występować niebezpieczne napięcie. Przed dotknięciem należy sprawdzić.

Uwaga: Ten podręcznik zawiera ważne instrukcje dotyczące bezpieczeństwa. Podczas instalacji należy uważnie wykonać wszystkie instrukcje. Przed rozpakowaniem, instalacją lub użyciem należy dokładnie przeczytać ten podręcznik.

Uwaga: Ten UPS jest przeznaczony wyłącznie do zasilania komputera.

Rozwiązywanie problemów

Problem	Możliwa przyczyna	Rozwiązanie
Ten UPS nie zapewnia zasilania wystarczająco długo	Baterie nie są całkowicie naładowane.	Doładuj baterię, pozostawiając UPS podłączony do gniazda zasilania.
UPS nie włącza się	Przełącznik włączania/wyłączania jest tak skonstruowany, aby zapobiec uszkodzeniu w wyniku gwałtownego wyłączania i włączania.	Wyłącz UPS. Zaczekaj 10 sekund, po czym ponownie włącz UPS.
	Zasilacz nie został podłączony do gniazda zasilania prądem zmiennym.	Zasilacz musi być podłączony do gniazda zasilania prądem zmiennym o napięciu 230 V 50/60 Hz.
Brak zasilania urządzeń w gniazdach wyjścia	Przeciążenie spowodowało uaktywnienie wyłącznika obwodu	Wyłącz UPS i odłącz co najmniej jedno z podłączonych urządzeń. Odłącz przewód zasilający UPS i naciśnij pokrętło wyłącznika obwodu.
	Baterie są rozładowane	Podłącz zasilacz do ładowania i zaczekaj co najmniej 4 godziny.
