ZEUS04EP - Alimentation d'énergie non interruptible CONCEPTRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation d'énergie non interruptible (UPS)
Marque	Conceptronic
Modèle	ZEUS04EP
Capacité	2200 VA / 1320 W
Tension d'entrée	230 V CA, 50/60 Hz
Tension de sortie	230 V CA (mode batterie)
Type de batterie	Plomb-acide scellée, sans entretien
Autonomie typique	Varie selon la charge (consultez le manuel)
Temps de charge	≥ 8 heures pour charge complète
Affichage	Écran LCD (modèles ZEUS03/04) ou voyants LED (modèles ZEUS01/02)
Interfaces	Port USB de communication, prise RJ11/RJ45 pour protection téléphone/réseau (modèles E/ES)
Protection	Protection contre les surtensions, disjoncteur, filtre anti-perturbations
Prises de sortie	Prises de secours sur batterie avec protection contre les surtensions
Logiciel de gestion	Power Master (téléchargement gratuit)
Mode silencieux	Alarme sonore désactivable par double pression sur le bouton d'alimentation
Dimensions (L x P x H) estimées	Environ 400 x 200 x 250 mm (non officiel)
Poids estimé	Environ 12 kg (non officiel)
Température de fonctionnement	0-40°C, humidité relative < 90% (sans condensation)
Consignes de sécurité	Ne pas ouvrir, risque de choc électrique. Confier l'entretien à un professionnel.
Garantie	Se référer au document de garantie fourni

FOIRE AUX QUESTIONS - ZEUS04EP CONCEPTRONIC

Combien de temps faut-il pour recharger la batterie de l'onduleur ?

Il est recommandé de laisser l'onduleur branché sur secteur pendant au moins 8 heures pour une charge complète. Une perte de charge peut survenir pendant le transport et le stockage.

Puis-je brancher une imprimante laser sur les prises batterie ?

Non, ne branchez pas d'imprimante laser, photocopieur, radiateur ou aspirateur. Ces appareils à forte consommation peuvent surcharger et endommager l'onduleur. Branchez uniquement des équipements informatiques (ordinateur, écran, etc.).

Comment installer le logiciel de gestion Power Master ?

Téléchargez le logiciel sur le site http://www.powermonitor.software/, double-cliquez sur le fichier et suivez les étapes d'installation. Après redémarrage, une icône bleue apparaît dans la zone de notification.

Que faire si l'onduleur émet un bip continu ?

Un bip continu indique un défaut. Éteignez l'onduleur, débranchez les équipements, vérifiez le disjoncteur et attendez 10 secondes avant de rallumer. Si le problème persiste, contactez un réparateur qualifié.

Comment désactiver l'alarme sonore ?

Appuyez rapidement deux fois sur le bouton d'alimentation. Vous entendrez deux bips courts confirmant la désactivation. Pour réactiver, répétez l'opération.

L'onduleur ne s'allume pas, que vérifier ?

Assurez-vous que l'onduleur est branché sur une prise secteur 230 V. Attendez 10 secondes après extinction puis rallumez. Vérifiez aussi que le disjoncteur n'est pas déclenché.

Quelle est la différence entre les modèles ZEUS03 et ZEUS04 ?

La principale différence est la capacité : ZEUS03 est de 1200 VA (720 W) et ZEUS04 est de 2200 VA (1320 W). Les fonctionnalités sont similaires, mais le modèle 04 offre une puissance plus élevée.

Puis-je utiliser une rallonge avec l'onduleur ?

Il est recommandé d'éviter les rallonges. Branchez directement l'onduleur sur une prise murale avec mise à la terre pour éviter les risques de choc électrique et de surcharge.

Que faire si la durée de fonctionnement sur batterie est trop courte ?

Les batteries peuvent ne pas être complètement chargées. Laissez l'onduleur branché au secteur pendant 8 heures. Si le problème persiste, la batterie peut être usée (durée de vie typique 3-5 ans).

Comment ranger l'onduleur pour une longue période ?

Chargez complètement la batterie, couvrez l'onduleur et stockez-le dans un endroit sec et frais. Rechargez la batterie tous les 3 mois pour préserver sa durée de vie.

MODE D'EMPLOI ZEUS04EP CONCEPTRONIC

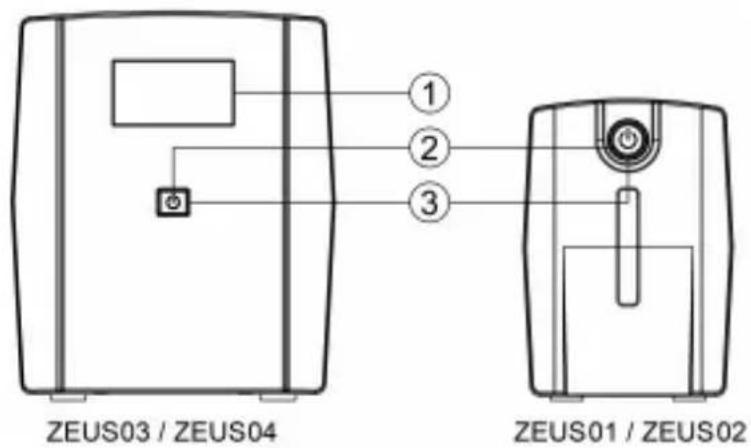

2. Aperçu du produit

1. LCD Display
2. Bouton d'alimentation
   Appuyez sur l'interrupteur pendant 2 secondes pour allumer ou éteindre l'onduleur.
3. Voyants DEL
   Cette LED est allumée lorsque l'onduleur fonctionne.

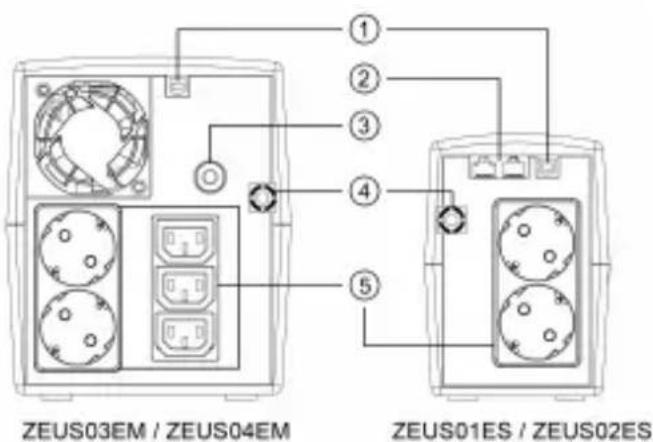

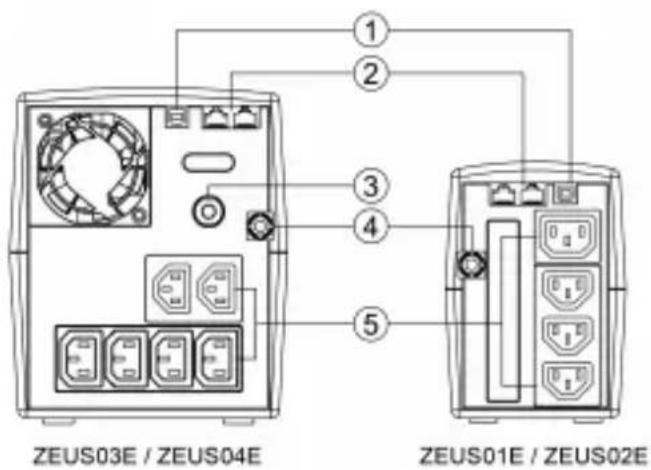

1. Port USB

Ce port permet la connexion et la communication depuis le port USB de l'ordinateur vers l'onduleur.

1. Protection Internet modem/LAN (ZEUS01E/01ES/02E/02ES/03E/04E)

Les ports de protection de communication protègent les modems, fax, lignes téléphoniques ou câbles réseau standard.

1. Disjoncteur

Le disjoncteur assure une protection optimale contre les surcharges.

1. Cordon d'alimentation d'entrée

2. Prises de secours sur batterie et protégées contre les surtensions

FRANCAIS

Procurent un secours sur batterie et une protection contre les surtensions. Elles garantissent qu'une alimentation est fournie aux équipements connectés sur une période pendant une panne de courant.

ZEUS01 / ZEUS02

Définitions des alarmes

	Statut LED	Alarme
Normal	Éclairage LED	éteint
Décharge de batterie	Clignote une fois toutes les 30 s	Émet un bip toutes les 30 s
Batterie faible	Clignote une fois toutes les 2 s	Émet un bip toutes les 2 s
Surtension	Clignote une fois toutes les 0,5 s	Émet un bip toutes les 0,5 s
Mode chargement désactivé	LED éteinte	éteint
Défaut	LED éteinte	Alarme continue

Réglage du mode muet : L'alarme sonore peut être désactivée ou activée en appuyant rapidement deux fois sur le bouton d'alimentation. Par défaut, l'alarme est activée. Vous entendrez deux bips courts lorsque l'alarme sera désactivée.

ZEUS03 / ZEUS04

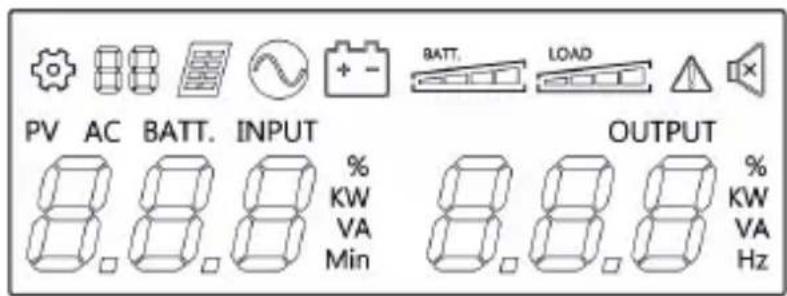

Définitions des indicateurs LCD éclairés

	Élément de réglage		Mode ligne
	Mode PV		Mode économie d'énergie
	Défaut		Désactivation du son
	Mode économie d'énergie:Capacité batterieMode ligne:1. Batterie en cours dechargement : éclairage selon uncycle		Niveau de recharge
	2. Batterie entièrement chargée : éclairage3. Mode ligne sans chargeur : Capacité batterie

3. Installation & Utilisation

Guide d'installation du matériel

1. Votre nouvel onduleur peut être utilisé immédiatement après réception. Cependant, recharger la batterie pendant au moins 8 heures est recommandé pour garantir que la capacité de charge maximum de la batterie est atteinte. Une perte de charge peut se produire pendant le transport et le stockage. Pour recharger la batterie, laissez simplement l'unité branchée sur une prise électrique CA. L'unité se charge en position marche et arrêt.
2. Avec l'onduleur éteint et débranché, connectez l'ordinateur, le moniteur et les dispositifs de stockage de données à alimentation externe (lecteur Zip, lecteur Jazz, lecteur de bande), etc. sur les prises alimentées par la batterie. NE branchez PAS d'imprimante laser, de photocopieur, de radiateur, d'aspirateur, de déchiqueteuse ou d'autre appareil électrique imposant sur les prises alimentées par la batterie. Les exigences d'alimentation de ces appareils pourraient surcharger et endommager l'appareil.
3. Branchez l'onduleur sur une prise à 2 pôles et 3 fils reliée à la terre (prise murale). Assurez-vous que la prise murale est protégée par un fusible ou un disjoncteur et n'alimente pas un équipement avec une forte demande électrique (par exemple climatiseur d'air, réfrigérateur, photocopieur, etc.). Évitez d'utiliser des rallonges.
4. Appuyez sur le bouton d'alimentation pour allumer l'unité. L'indicateur lumineux de mise sous tension s'allume et l'unité émet un « bip ».
5. Si une surcharge est détectée, une alarme sonore retentit et l'unité émet un bip long. Pour la corriger, éteignez l'onduleur et débranchez au moins un équipement des prises alimentées par la batterie. Attendez 10 secondes. Assurez-vous que le disjoncteur/fusible est normal puis allumez l'onduleur.
6. Pour maintenir une charge de batterie optimale, laissez l'onduleur branché sur une prise électrique CA en permanence.
7. Pour ranger votre onduleur pendant une durée prolongée, couvrez-le et rangez-le avec la batterie complètement chargée. Rechargez la batterie tous les trois mois pour préserver la durée de vie de la batterie.

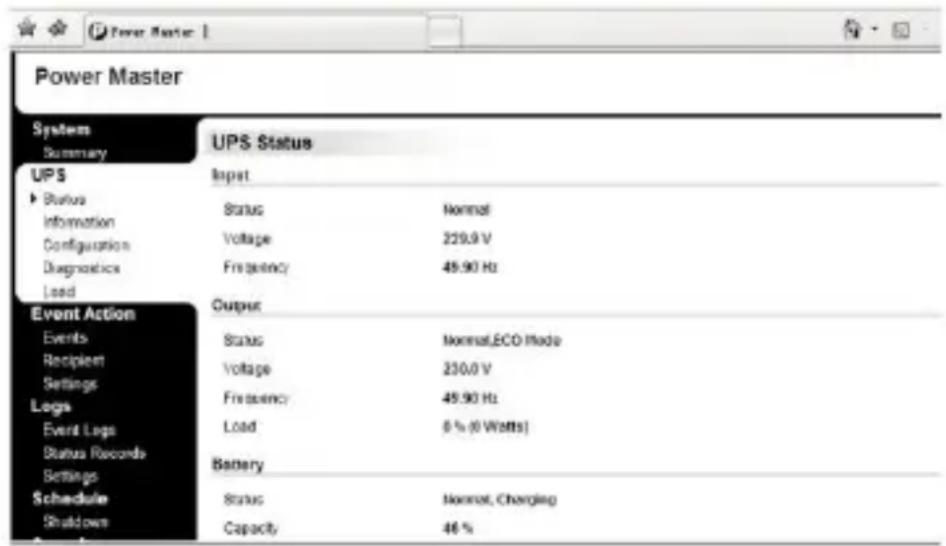

Installation du logiciel sur votre PC

Le logiciel de gestion Power Master propose une interface conviviale pour vos systèmes électriques. L'interface graphique est intuitive et affiche les informations essentielles de l'alimentation d'un coup d'œil. Veuillez suivre la procédure ci-dessous pour installer le logiciel.

Procédure d'installation :

1. Téléchargez Power Master depuis le site Web :

http://www.powermonitor.software/

1. Double cliquez sur le fichier et suivez les étapes d'installation. Lorsque votre ordinateur redémarre, le logiciel Power Master apparaît sous la forme d'une icône bleue située dans la zone de notification.

Attention

• Afin de prévenir tout risque d'incendie ou de choc électrique, installez dans un local intérieur avec température et humidité contrôlées, exempt de contaminants conducteurs.
• Risque de choc électrique, ne pas retirer le couvercle. Il n'y a pas de pièce réparable. Confiez tout besoin d'entretien à un dépanneur qualifié.
• Risque de choc électrique, des parties actives dangereuses à l'intérieur de cet onduleur peuvent être sous tension à partir de la batterie même lorsque l'entrée d'alimentation CA est débranchée.
• Risque de choc électrique, le circuit de la batterie n'est pas isolé de l'entrée CA, une tension dangereuse est susceptible d'exister entre les bornes de la batterie et la terre. Tester avant de toucher.

Remarque: Ce manuel contient d'importantes instructions de sécurité. Veuillez suivre attentivement toutes les instructions durant l'installation. Lisez ce manuel entièrement avant de déballer, installer ou faire fonctionner l'appareil.

Remarque: L'onduleur est conçu pour une utilisation uniquement avec des ordinateurs.

DÉ PANNAGE

Problème	Cause possible	Résolution
L'onduleur ne présente pas la durée de fonctionnement prévue	Les batteries ne sont pas complètement chargées.	Rechargez la batterie en laissant l'onduleur branché.
L'onduleur ne s'allume pas.	L'interrupteur marche/arrêt est conçu pour éviter les dommages en l'éteignant et en l'allumant rapidement.	Éteignez l'onduleur. Attendez 10 secondes puis allumez l'onduleur.
	L'unité n'est pas branchée à une prise électrique CA.	L'unité doit être branchée à une prise électrique 230 V CA 50/60 Hz.
Les prises ne fournissent pas d'alimentation aux équipements	Le disjoncteur est déclenché en raison d'une surcharge	Éteignez l'onduleur et débranchez au moins un équipement connecté. Débranchez le cordon d'alimentation de l'onduleur puis appuyez sur le bouton du disjoncteur.
	Les batteries sont déchargées	Laissez l'unité se recharger pendant au moins 4 heures.

Conceptronic UPS

1. Especificaciones

• CapacidadZEUS01E / ZEUS01ES / ZEUS01EP / ZEUS01ESP (650VA 360W)
  ZEUS02E / ZEUS02ES / ZEUS02EP / ZEUS02ESP (850VA 480W)
  ZEUS03E / ZEUS03EM / ZEUS03EP / ZEUS03EMP (1200VA 720W)
  ZEUS04E / ZEUS04EM / ZEUS04EP / ZEUS04EMP (2200VA 1320W)
