Tipo de producto	Sistema de alimentación ininterrumpida (UPS)
Marca	Conceptronic
Modelo	ZEUS04EP
Capacidad	2200 VA / 1320 W
Tensión de entrada	230 V CA, 50/60 Hz
Tensión de salida	230 V CA (modo batería)
Tipo de batería	Plomo-ácido sellada, sin mantenimiento
Autonomía típica	Varía según la carga (consulte el manual)
Tiempo de carga	≥ 8 horas para carga completa
Pantalla	Pantalla LCD (modelos ZEUS03/04) o indicadores LED (modelos ZEUS01/02)
Interfaces	Puerto USB de comunicación, toma RJ11/RJ45 para protección teléfono/red (modelos E/ES)
Protección	Protección contra sobretensiones, disyuntor, filtro antiperturbaciones
Tomas de salida	Tomas de respaldo con batería con protección contra sobretensiones
Software de gestión	Power Master (descarga gratuita)
Modo silencioso	Alarma sonora desactivable con doble pulsación en el botón de encendido
Dimensiones (L x P x H) estimadas	Aproximadamente 400 x 200 x 250 mm (no oficial)
Peso estimado	Aproximadamente 12 kg (no oficial)
Temperatura de funcionamiento	0-40°C, humedad relativa < 90% (sin condensación)
Instrucciones de seguridad	No abrir, riesgo de descarga eléctrica. Confíe el mantenimiento a un profesional.
Garantía	Consulte el documento de garantía proporcionado

Preguntas frecuentes - ZEUS04EP CONCEPTRONIC

¿Cuánto tiempo se necesita para recargar la batería del UPS?

Se recomienda dejar el UPS enchufado a la red eléctrica durante al menos 8 horas para una carga completa. Puede ocurrir una pérdida de carga durante el transporte y el almacenamiento.

¿Puedo conectar una impresora láser a las tomas de batería?

No, no conecte ninguna impresora láser, fotocopiadora, calentador o aspiradora. Estos aparatos de alto consumo pueden sobrecargar y dañar el UPS. Conecte únicamente equipos informáticos (ordenador, monitor, etc.).

¿Cómo instalar el software de gestión Power Master?

Descargue el software del sitio http://www.powermonitor.software/, haga doble clic en el archivo y siga los pasos de instalación. Después de reiniciar, aparecerá un icono azul en el área de notificación.

¿Qué hacer si el UPS emite un pitido continuo?

Un pitido continuo indica una falla. Apague el UPS, desconecte los equipos, verifique el disyuntor y espere 10 segundos antes de volver a encender. Si el problema persiste, contacte a un reparador calificado.

¿Cómo desactivar la alarma sonora?

Presione rápidamente dos veces el botón de encendido. Escuchará dos pitidos cortos que confirman la desactivación. Para reactivar, repita la operación.

El UPS no enciende, ¿qué verificar?

Asegúrese de que el UPS esté enchufado a una toma de corriente 230 V. Espere 10 segundos después de apagar y luego encienda. Verifique también que el disyuntor no esté disparado.

¿Cuál es la diferencia entre los modelos ZEUS03 y ZEUS04?

La principal diferencia es la capacidad: ZEUS03 es de 1200 VA (720 W) y ZEUS04 es de 2200 VA (1320 W). Las funcionalidades son similares, pero el modelo 04 ofrece mayor potencia.

¿Puedo usar una extensión con el UPS?

Se recomienda evitar las extensiones. Enchufe el UPS directamente a una toma de pared con conexión a tierra para evitar riesgos de descarga eléctrica y sobrecarga.

¿Qué hacer si la duración de funcionamiento con batería es demasiado corta?

Las baterías pueden no estar completamente cargadas. Deje el UPS enchufado a la red durante 8 horas. Si el problema persiste, la batería puede estar desgastada (vida útil típica 3-5 años).

¿Cómo guardar el UPS por un largo período?

Cargue completamente la batería, cubra el UPS y guárdelo en un lugar seco y fresco. Recargue la batería cada 3 meses para preservar su vida útil.

MANUAL DE USUARIO ZEUS04EP CONCEPTRONIC

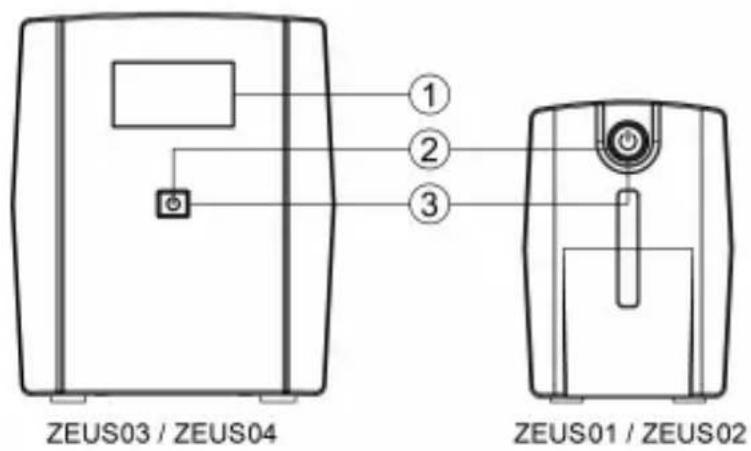

2. Descripción del producto

1. LCD Display
2. Conmutador de alimentación

Presione el interruptor durante 2 segundos para encender o apagar el SAI.

1. Indicadores LED

Este LED se ilumina cuando está funcionando el SAI.

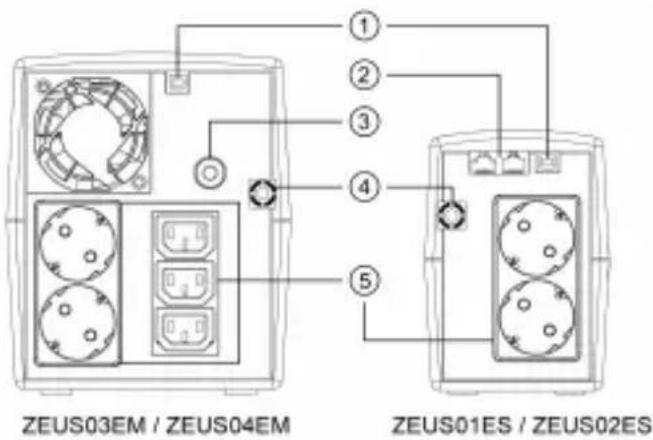

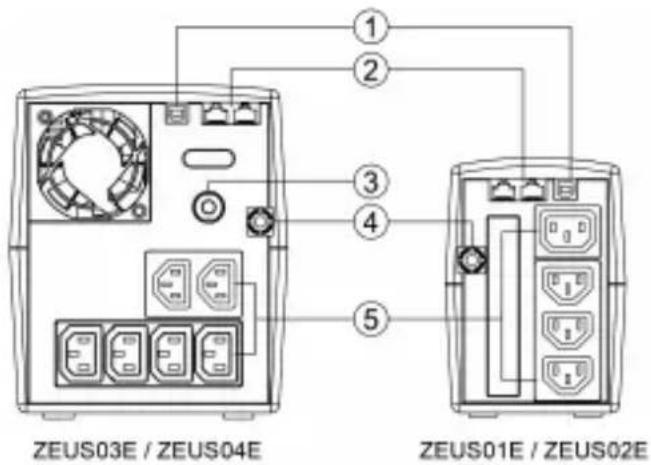

1. Puerto USB

Este puerto permite la conexión y la comunicación desde el puerto USB del ordenador a la unidad SAI.

1. Protección de Internet de módem/LAN (ZEUS01E/01ES/02E/02ES/03E/04E)

Los puertos de protección de la comunicación protegerán cualquier fax, lí nea telefónica, cable de red o módem estándar.

1. Disyuntor
   El disyuntor de circuito proporciona una óptima protección contra sobrecargas.
2. Cable de alimentación de entrada
3. Baterí a de reserva y tomas de protección contra sobretensiones

ESPANOL

Proporcionan baterí a de reserva y protección contra sobretensiones. Garantizan que se proporcione alimentación a los equipos conectados en un periodo de tiempo durante un fallo de alimentación.

ZEUS01 / ZEUS02

Definiciones de la alarma

	Estado del LED	Alarma
Normal	LED iluminado	Apagada
Baterí a descargada	Parpadea una vez cada 30 seg.	Emite un pitido cada 30 seg.
Baterí a baja	Parpadea una vez cada 2 seg.	Emite un pitido cada 2 seg.
Sobrecarga	Parpadea una vez cada 0,5 seg.	Emite un pitido cada 0,5 seg.
Modo de carga apagado	LED apagado	Apagada
Error	LED apagado	Alarma continua

Ajuste del silencio: La alarma audible se puede apagar o encender pulsando rápidamente el botón de alimentación dos veces. El ajuste predeterminado es el de Alarma encendida. Escuchará dos breves pitidos cuando se apague la Alarma.

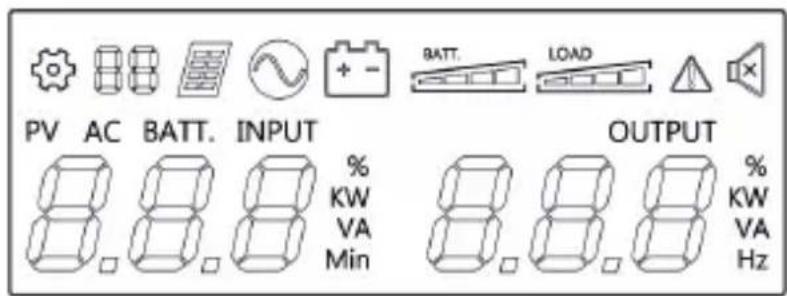

ZEUS03 / ZEUS04

Definiciones de los indicadores LCD iluminados

	Elemento de ajuste		Modo de lí nea
	Modo PV		Modo de baterí a
	Error		Sonido desactivado
	Modo de baterí a: Capacidad de la baterí aModo de lí nea:1. Baterí a cargando: se ilumina paulatinamente2. Baterí a totalmente cargada:iluminado3. Modo de lí nea sin cargador:Capacidad de la baterí a		Nivel de carga

3. Instalación & Utilización

Guí a de instalación del hardware

1. Puede utilizar su nuevo SAI nada más recibirlo. Sin embargo, le recomendamos que recargue la baterí a durante al menos 8 horas para asegurarse de que consigue la capacidad de carga máxima de la baterí a. Puede perder algo de carga durante el enví o y el almacenamiento. Para recargar la baterí a, simplemente deje la unidad enchufada en una toma de corriente alterna. La unidad se cargará tanto en la posición de encendido como en la posición de apagado.
2. Con la unidad SAI apagada y desenchufada, conecte el ordenador, el monitor y cualquier dispositivo de almacenamiento de datos alimentado externamente (unidad Zip, unidad Jazz, unidad de cinta, etc.) a las tomas de suministro de alimentación de la baterí a. NO enchufe impresoras láser, fotocopiadoras, calentadores ambientales, aspiradoras, trituradoras de papel ni ningún otro dispositivo eléctrico de gran potencia a las tomas de suministro de alimentación de la baterí a. Las demandas de energí a de estos dispositivos sobrecargarán y, posiblemente, dañarán la unidad.
3. Enchufe el SAI a una toma de corriente (de pared) conectada a tierra de 2 clavijas y 3 cables. Asegúrese de que la toma de corriente de pared está protegida mediante un fusible o un disyuntor de circuito y no está suministrando a equipos con grandes demandas de electricidad (por ejemplo: aparatos de aire acondicionado, frigorí ficos, fotocopiadoras, etc.) Evite el uso de cables alargadores.
4. Pulse el interruptor de alimentación para encender la unidad. La luz indicadora de encendido se iluminará y la unidad emitirá un pitido.
5. Si se detecta una sobrecarga, sonará una alarma audible y la unidad emitirá un largo pitido. Para solucionarlo, apague el SAI y desenchufe al menos uno de los equipos de las tomas de suministro de alimentación de la baterí a. Espere 10 segundos. Asegúrese de que el disyuntor de circuito y el fusible funcionen normalmente y, a continuación, encienda el SAI.
6. Para mantener una óptima carga de la baterí a, deje el SAI enchufado a una toma de corriente alterna en todo momento.
7. Para guardar el SAI durante un largo periodo de tiempo, cúbralo y guárdelo con la baterí a totalmente cargada. Recargue la baterí a cada tres meses para garantizar su vida útil.

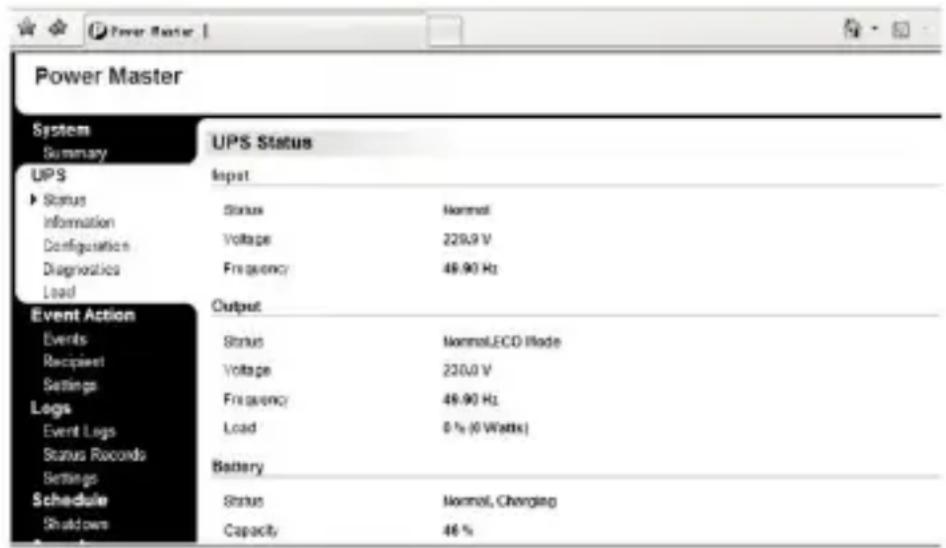

Instalar el software en su PC

El software de administración de la guí a de alimentación proporciona una interfaz sencilla para los sistemas de alimentación. La interfaz gráfica del usuario es intuitiva y muestra información de alimentación esencial en un vistazo. Siga el procedimiento que se indica a continuación para instalar el software.

Procedimiento de instalación:

1. Descargue Power Master desde el sitio web: http://www.powermonitor.software/
2. Haga doble clic en el archivo y siga los pasos de instalación. Cuando se reinicie el ordenador, aparecerá el software Power Master como un icono azul ubicado en la bandeja del sistema.

• Para evitar el riesgo de incendio o descargas eléctricas, instale el producto en un área interior con control de temperatura y humedad que no contenga contaminantes conductores.
• Riesgo de descargas eléctricas. No quitar la tapa. En el interior no hay ninguna pieza que el usuario pueda reparar. Remita las reparaciones al personal de servicio técnico cualificado.
• Riesgo de descarga eléctrica. En el interior del SAI puede haber piezas con energí a eléctrica procedente de la baterí a incluso cuando la alimentación de CA de entrada está desconectada.
• Riesgo de descargas eléctricas. El circuito de la baterí a no está aislado de la entrada de CA. Puede haber voltaje peligroso entre los terminales de la baterí a y tierra. Compruébelo antes de tocarlo.

Nota: Este manual contiene instrucciones importantes de seguridad. Siga todas las instrucciones atentamente durante la instalación. Lea este manual completamente antes de desempaquetar, instalar o utilizar la unidad.

Nota: El SAI está diseñado para utilizarse solamente con cargas de PC.

Solución de problemas

Sí ntoma	Causa posible	Remedio
El tiempo de ejecución del SAI no es el esperado.	Las baterí as no están totalmente cargadas.	Recargue la baterí a dejando enchufado el SAI.
El SAI no se enciende.	El interruptor de encendido/apagado está diseñado para evitar posibles daños por apagarlo y encenderlo rápidamente.	Apague el SAI. Espere 10 segundos y, a continuación, encienda el SAI.
	La unidad no está conectada a una toma de corriente alterna.	La unidad debe estar conectada a una toma de 230 VCA y 50/60 Hz.
Las tomas no suministran alimentación a los equipos.	El disyuntor de circuito ha saltado debido a una sobrecarga.	Apague el SAI y desenchufe al menos uno de los equipos conectados. Desenchufe el cable de alimentación del SAI y, a continuación, presione el interruptor del disyuntor de circuito.
	Las baterí as están descargadas.	Deje que la unidad se recargue durante al menos 4 horas.

Conceptronic UPS

1. Specifiche

• Capacità:ZEUS01E / ZEUS01ES / ZEUS01EP / ZEUS01ESP (650VA 360W)
  ZEUS02E / ZEUS02ES / ZEUS02EP / ZEUS02ESP (850VA 480W)
  ZEUS03E / ZEUS03EM / ZEUS03EP / ZEUS03EMP (1200VA 720W)
  ZEUS04E / ZEUS04EM / ZEUS04EP / ZEUS04EMP (2200VA 1320W)
