Produkttyp	Unterbrechungsfreie Stromversorgung (USV)
Marke	Conceptronic
Modell	ZEUS04EP
Kapazität	2200 VA / 1320 W
Eingangsspannung	230 V AC, 50/60 Hz
Ausgangsspannung	230 V AC (Batteriemodus)
Batterietyp	Versiegelte Blei-Säure-Batterie, wartungsfrei
Typische Betriebsdauer	Variiert je nach Last (siehe Handbuch)
Ladezeit	≥ 8 Stunden für vollständige Ladung
Display	LCD-Bildschirm (Modelle ZEUS03/04) oder LED-Anzeigen (Modelle ZEUS01/02)
Schnittstellen	USB-Kommunikationsport, RJ11/RJ45-Buchse für Telefon-/Netzwerkschutz (Modelle E/ES)
Schutz	Überspannungsschutz, Sicherungsautomat, Störfilter
Ausgangssteckdosen	Batteriegestützte Steckdosen mit Überspannungsschutz
Verwaltungssoftware	Power Master (kostenloser Download)
Leiser Modus	Akustischer Alarm deaktivierbar durch Doppeldruck auf den Einschaltknopf
Abmessungen (B x T x H) geschätzt	Ca. 400 x 200 x 250 mm (inoffiziell)
Geschätztes Gewicht	Ca. 12 kg (inoffiziell)
Betriebstemperatur	0–40 °C, relative Luftfeuchtigkeit < 90 % (nicht kondensierend)
Sicherheitshinweise	Nicht öffnen, Stromschlaggefahr. Wartung einem Fachmann überlassen.
Garantie	Siehe beiliegendes Garantiedokument

Häufig gestellte Fragen - ZEUS04EP CONCEPTRONIC

Wie lange dauert es, die Batterie der USV aufzuladen?

Es wird empfohlen, die USV mindestens 8 Stunden am Stromnetz zu lassen, um sie vollständig aufzuladen. Während Transport und Lagerung kann ein Ladungsverlust auftreten.

Kann ich einen Laserdrucker an die Batteriesteckdosen anschließen?

Nein, schließen Sie keine Laserdrucker, Kopierer, Heizgeräte oder Staubsauger an. Diese Geräte mit hohem Stromverbrauch können die USV überlasten und beschädigen. Schließen Sie nur Computergeräte (PC, Monitor usw.) an.

Wie installiere ich die Verwaltungssoftware Power Master?

Laden Sie die Software von der Website http://www.powermonitor.software/ herunter, doppelklicken Sie auf die Datei und folgen Sie den Installationsschritten. Nach dem Neustart erscheint ein blaues Symbol im Benachrichtigungsbereich.

Was tun, wenn die USV einen Dauerton abgibt?

Ein Dauerton weist auf einen Fehler hin. Schalten Sie die USV aus, trennen Sie die Geräte, überprüfen Sie den Sicherungsautomaten und warten Sie 10 Sekunden, bevor Sie sie wieder einschalten. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Reparaturdienst.

Wie deaktiviere ich den akustischen Alarm?

Drücken Sie schnell zweimal auf den Einschaltknopf. Sie hören zwei kurze Pieptöne, die die Deaktivierung bestätigen. Zum Reaktivieren wiederholen Sie den Vorgang.

Die USV schaltet sich nicht ein, was ist zu überprüfen?

Stellen Sie sicher, dass die USV an eine 230-V-Steckdose angeschlossen ist. Warten Sie nach dem Ausschalten 10 Sekunden und schalten Sie sie wieder ein. Überprüfen Sie auch, ob der Sicherungsautomat nicht ausgelöst ist.

Was ist der Unterschied zwischen den Modellen ZEUS03 und ZEUS04?

Der Hauptunterschied ist die Kapazität: ZEUS03 hat 1200 VA (720 W) und ZEUS04 hat 2200 VA (1320 W). Die Funktionen sind ähnlich, aber das Modell 04 bietet eine höhere Leistung.

Kann ich ein Verlängerungskabel mit der USV verwenden?

Es wird empfohlen, Verlängerungskabel zu vermeiden. Schließen Sie die USV direkt an eine geerdete Wandsteckdose an, um Stromschlag- und Überlastungsrisiken zu vermeiden.

Was tun, wenn die Batteriebetriebsdauer zu kurz ist?

Die Batterien sind möglicherweise nicht vollständig geladen. Lassen Sie die USV 8 Stunden am Stromnetz. Wenn das Problem weiterhin besteht, ist die Batterie möglicherweise erschöpft (typische Lebensdauer 3-5 Jahre).

Wie lagere ich die USV über einen längeren Zeitraum?

Laden Sie die Batterie vollständig auf, decken Sie die USV ab und lagern Sie sie an einem trockenen, kühlen Ort. Laden Sie die Batterie alle 3 Monate nach, um ihre Lebensdauer zu erhalten.

BEDIENUNGSANLEITUNG ZEUS04EP CONCEPTRONIC

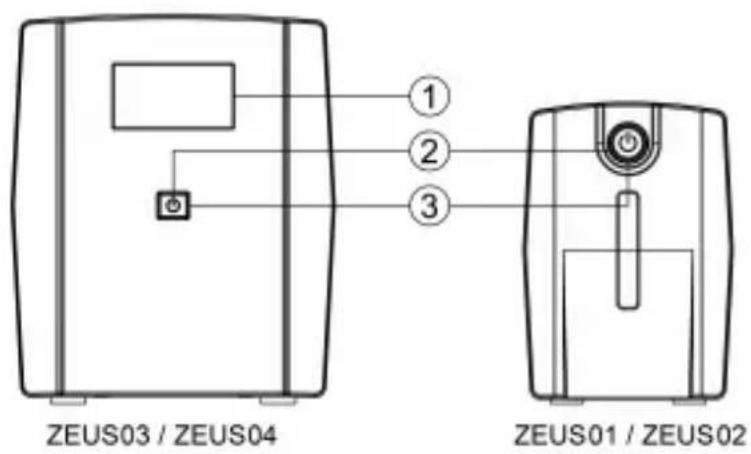

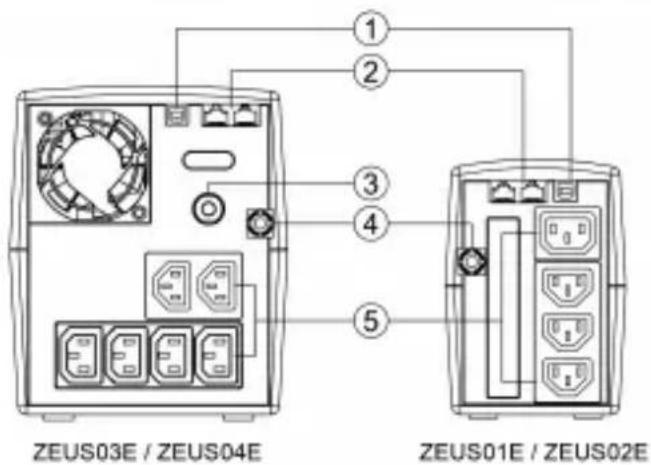

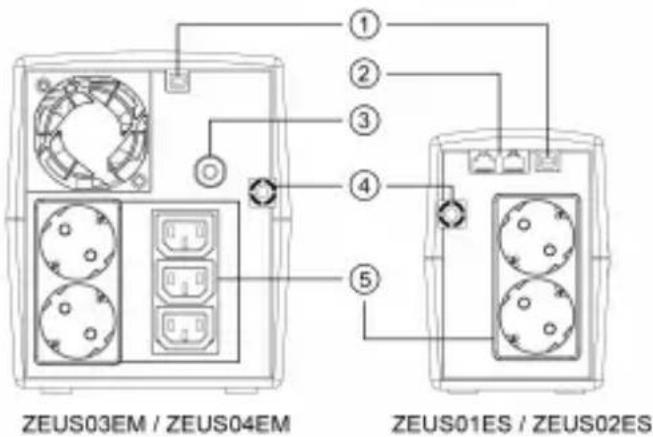

2. Gerätekomponenten

1. LCD Display
2. Netzschalter

Halten Sie den Schalter zum Ein-

/Ausschalten der USV 2

Sekunden gedrückt.

1. LED-Indikatoren

Diese LED leuchtet, wenn die

USV in Betrieb ist.

1. USB-Port

Dieser Anschluss ermöglicht die Verbindung und Kommunikation zwischen dem USB-Port am Computer und der USV.

1. Modem/LAN-Internetschutz (ZEUS01E/01ES/02E/02ES/03E/04E)

Kommunikationsschutzports schützen alle herkömmlichen Modems, Faxgeräte, Telefonleitungen oder Netzwerkkabel.

1. Trennschalter

Der Schutzschalter bietet optimalen Ü berlastungsschutz.

1. Eingangsnetzkabel

2. Ausgänge mit Akkureserve und Ü berspannungsschutz

Bieten Akkureserve und Ü berspannungsschutz. Sie können angeschlossene Geräte auch eine gewisse Zeit während eines Stromausfalls mit Strom versorgen.

ZEUS01 / ZEUS02

Alarmdefinitionen

	LED-Status	Alarm
Normal	LED-Beleuchtung	Aus
Akku entladen	Blinkt einmal alle 30 s	Signalton einmal alle 30 s
Akkustand gering	Blinkt einmal alle 2 s	Signalton einmal alle 2 s
Ü berlastung	Blinkt einmal alle 0,5 s	Signalton einmal alle 0,5 s
Aus, Lademodus	LED aus	Aus
Fehler	LED aus	Kontinuierlicher Alarm

Stumm-Einstellung: Der akustische Alarm kann durch schnelle zweimalige Betätigung der Ein-/Austaste ein- oder ausgeschaltet werden. Standardmäßig ist der Alarm eingeschaltet. Sie hören zwei kurze Signaltöne, wenn der Alarm ausgeschaltet ist.

ZEUS03 / ZEUS04

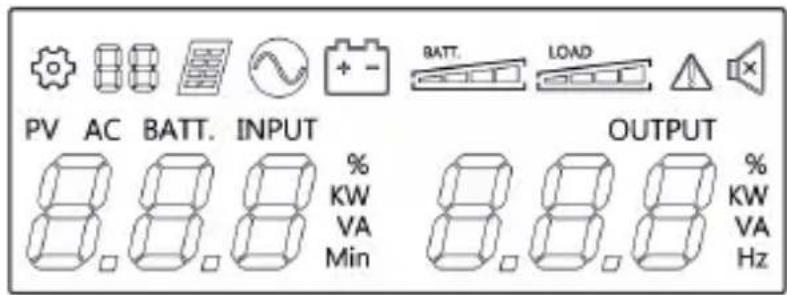

Definitionen der leuchtenden LCD-Anzeigen

	Einstellungselement		Netzmodus
	PV-Modus		Akkumodus
	Fehler	(a102)	Ton inaktiv
	Akkumodus: AkkukapazitätNetzmodus:1. Akkuaufladung: DurchlaufendeAnzeige2. Akku vollständig geladen:Leuchtet3. Netzmodus ohne Ladegerät:Akkukapazität		Ladestand

3. Installation & Verwendung

Hardware-Installationsanleitung

1. Ihre neue USV ist bei Erhalt sofort einsatzbereit. Sie sollten den Akku zur Gewährleistung maximaler Kapazität vor der Benutzung jedoch mindestens 8 Stunden aufladen. Bei Versand und Lagerung kann die Kapazität nachlassen. Laden Sie den Akku wieder auf, indem Sie das Gerät an eine Steckdose angeschlossen lassen. Das Gerät wird sowohl im ein- als auch im ausgeschalteten Zustand aufgeladen.
2. Wenn die USV ausgeschaltet und von der Stromversorgung getrennt ist, schließen Sie Computer, Monitor, Datenspeichergeräte mit externer Stromversorgung (Diskettenlaufwerke, Bandlaufwerke) usw. an die Ausgänge mit Akkustromversorgung an. Schließen Sie KEINE Laserdrucker, Kopierer, Heizgeräte, Staubsauger, Aktenvernichter oder anderen großen Elektrogerät an die Ausgänge mit Akkustromversorgung an. Der Energiebedarf solcher Geräte überlastet das Gerät und beschädigt es möglicherweise.
3. Schließen Sie die USV an eine 2-polige, 3-adrige geerdete Steckdose an. Stellen Sie sicher, dass die Steckdose durch eine Sicherung oder einen Schutzschalter geschützt ist und keine Geräte mit großem Strombedarf versorgt (z. B. Klimaanlage, Kühlschrank, Kopierer usw.). Verwenden Sie keine Verlängerungskabel.
4. Schalten Sie das Gerät über den Ein-/Ausschalter ein. Die Betriebsanzeige leuchtet und das Gerät gibt einen Signalton aus.
5. Falls eine Ü berlastung erkannt wird, ertönt ein akustischer Alarm und das Gerät gibt einen langen Signalton aus. Beheben Sie dieses Problem, indem Sie USV ausschalten und mindestens eines der Geräte von den Ausgängen mit Akkustromversorgung trennen. Warten Sie 10 Sekunden. Stellen Sie sicher, dass Schutzschalter / Sicherung normal funktionieren. Schalten Sie dann die USV ein.
6. Lassen Sie die USV zur Beibehaltung einer optimalen Akkuladung ständig an einer Steckdose angeschlossen.
7. Decken Sie die USV bei längerer Lagerung ab und laden Sie den Akku vollständig auf. Laden Sie den Akku zur Gewährleistung der Laufzeit alle drei Monate auf.

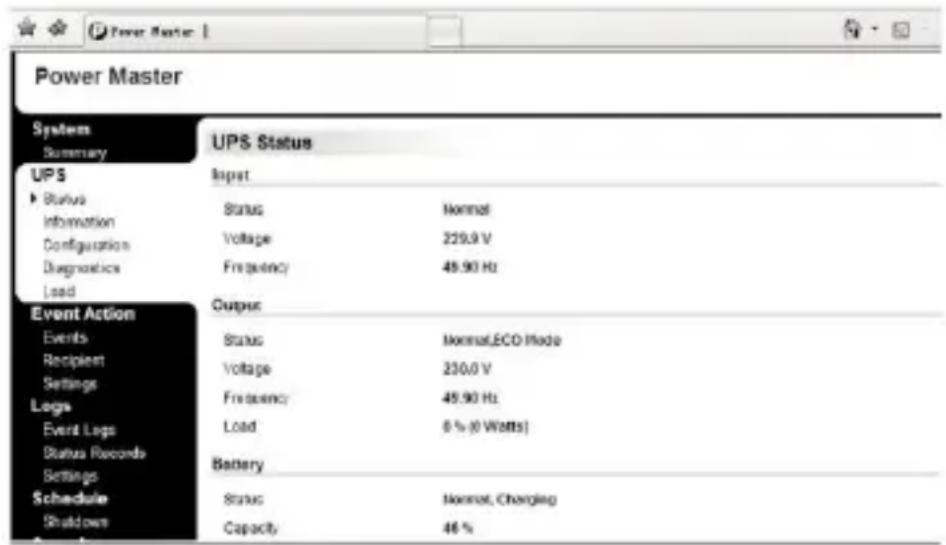

Softwareinstallation auf Ihrem PC

Die Power-Master-Software bietet eine anwenderfreundliche Oberfläche zur Verwaltung Ihrer Energiesysteme. Die grafische Oberfläche lässt sich intuitiv bedienen, zeigt wichtige Energiedaten auf einen Blick. Bitte installieren Sie die Software mit den nachstehenden Schritten.

Installationsverfahren:

1. Laden Sie Power Master von folgender Webseite herunter:

http://www.powermonitor.software/

1. Doppelklicken Sie auf die Datei und befolgen Sie die Installationsschritte. Wenn Ihr Computer neu startet, erscheint die Software Power Master als blaues Symbol im Systemtray.

Achtung

• Installieren Sie das Gerät zur Vermeidung von Brand- und Stromschlaggefahren in einem Innenbereich mit kontrollierter Temperatur und Feuchtigkeit, der frei von leitfähigen Verschmutzungen ist.
• Stromschlaggefahr, Abdeckung nicht entfernen. Keine vom Benutzer reparierbaren Teile. Reparaturen qualifiziertem Servicepersonal überlassen.
• Stromschlaggefahr, gefährliche stromführende Teile im Inneren dieser USV können an der Batterieversorgung anliegen, selbst wenn die Netzstromversorgung getrennt ist.
• Stromschlaggefahr, Batterieschaltkreis ist nicht vom Netzeingang isoliert; gefährliche Spannung kann zwischen Batterieanschlüssen und Erde existieren. Vor Berühren testen.

Hinweis: Diese Anleitung enthält wichtige Sicherheitshinweise. Bitte befolgen Sie während der Installation aufmerksam alle Anweisungen. Lesen Sie diese Anleitung aufmerksam, bevor Sie versuchen, das Produkt auszupacken, zu installieren oder in Betrieb zu nehmen.

Hinweis: Die USV dient nur dem Einsatz mit Computerlasten.

Problemlösung

Symptom	Mögliche Ursache	Lösung
Die USV erreicht nicht die erwartete Laufzeit.	Akku ist nicht vollständig aufgeladen.	Laden Sie den Akku auf, indem Sie die USV angeschlossen lassen.
Die USV schaltet sich nicht ein.	Der Ein-/Ausschalter ist so konzipiert, dass Schäden durch schnelles Ein- und Ausschalten vermieden werden.	Schalten Sie die USV aus. Warten Sie 10 Sekunden, schalten Sie die USV dann wieder ein.
	Das Gerät ist nicht an eine Steckdose angeschlossen.	Das Gerät muss an eine Steckdose mit 230 V Wechselspannung bei 50/60 Hz angeschlossen werden.
Ausgänge versorgen Geräte nicht mit Strom.	Schutzschalter wurde aufgrund einer Ü berlastung ausgelöst.	Schalten Sie die USV aus und trennen Sie mindestens eines der angeschlossenen Geräte. Ziehen Sie das Netzkabel der USV und drücken Sie den Schutzschalter hinein.
	Akku ist entladen.	Lassen Sie das Gerät mindestens 4 Stunden aufladen.

Conceptronic UPS

1. Spécifications

• Capacité ZEUS01E / ZEUS01ES / ZEUS01EP / ZEUS01ESP (650VA 360W) ZEUS02E / ZEUS02ES / ZEUS02EP / ZEUS02ESP (850VA 480W) ZEUS03E / ZEUS03EM / ZEUS03EP / ZEUS03EMP (1200VA 720W) ZEUS04E / ZEUS04EM / ZEUS04EP / ZEUS04EMP (2200VA 1320W)
