Tipo di prodotto	Alimentazione di energia non interrompibile (UPS)
Marca	Conceptronic
Modello	ZEUS04EP
Capacità	2200 VA / 1320 W
Tensione di ingresso	230 V CA, 50/60 Hz
Tensione di uscita	230 V CA (modalità batteria)
Tipo di batteria	Piombo-acido sigillato, senza manutenzione
Autonomia tipica	Varia in base al carico (consultare il manuale)
Tempo di ricarica	≥ 8 ore per ricarica completa
Display	Schermo LCD (modelli ZEUS03/04) o indicatori LED (modelli ZEUS01/02)
Interfacce	Porta USB di comunicazione, presa RJ11/RJ45 per protezione telefono/rete (modelli E/ES)
Protezione	Protezione contro le sovratensioni, interruttore automatico, filtro antiperturbazioni
Prese di uscita	Prese di emergenza su batteria con protezione contro le sovratensioni
Software di gestione	Power Master (download gratuito)
Modalità silenziosa	Allarme acustico disattivabile con doppia pressione del pulsante di accensione
Dimensioni (L x P x A) stimate	Circa 400 x 200 x 250 mm (non ufficiale)
Peso stimato	Circa 12 kg (non ufficiale)
Temperatura di funzionamento	0-40°C, umidità relativa < 90% (senza condensa)
Istruzioni di sicurezza	Non aprire, rischio di scossa elettrica. Affidare la manutenzione a un professionista.
Garanzia	Fare riferimento al documento di garanzia fornito

Domande frequenti - ZEUS04EP CONCEPTRONIC

Quanto tempo ci vuole per ricaricare la batteria dell'UPS ?

Si consiglia di lasciare l'UPS collegato alla rete elettrica per almeno 8 ore per una ricarica completa. Una perdita di carica può verificarsi durante il trasporto e lo stoccaggio.

Posso collegare una stampante laser alle prese batteria?

No, non collegare una stampante laser, fotocopiatrice, radiatore o aspirapolvere. Questi apparecchi ad alto consumo possono sovraccaricare e danneggiare l'UPS. Collegare solo apparecchiature informatiche (computer, monitor, ecc.).

Come installare il software di gestione Power Master?

Scarica il software dal sito http://www.powermonitor.software/, fai doppio clic sul file e segui le fasi di installazione. Dopo il riavvio, appare un'icona blu nell'area di notifica.

Cosa fare se l'UPS emette un bip continuo?

Un bip continuo indica un difetto. Spegni l'UPS, scollega le apparecchiature, verifica l'interruttore automatico e attendi 10 secondi prima di riaccendere. Se il problema persiste, contatta un tecnico qualificato.

Come disattivare l'allarme acustico?

Premi rapidamente due volte il pulsante di accensione. Sentirai due brevi bip che confermano la disattivazione. Per riattivare, ripeti l'operazione.

L'UPS non si accende, cosa verificare?

Assicurati che l'UPS sia collegato a una presa di rete 230 V. Attendi 10 secondi dopo lo spegnimento e poi riaccendi. Verifica anche che l'interruttore automatico non sia scattato.

Qual è la differenza tra i modelli ZEUS03 e ZEUS04?

La differenza principale è la capacità: ZEUS03 è di 1200 VA (720 W) e ZEUS04 è di 2200 VA (1320 W). Le funzionalità sono simili, ma il modello 04 offre una potenza più elevata.

Posso usare una prolunga con l'UPS?

Si consiglia di evitare le prolunghe. Collega direttamente l'UPS a una presa a muro con messa a terra per evitare rischi di scossa elettrica e sovraccarico.

Cosa fare se la durata di funzionamento a batteria è troppo breve?

Le batterie potrebbero non essere completamente cariche. Lascia l'UPS collegato alla rete per 8 ore. Se il problema persiste, la batteria potrebbe essere esaurita (durata tipica 3-5 anni).

Come riporre l'UPS per un lungo periodo?

Carica completamente la batteria, copri l'UPS e riponilo in un luogo asciutto e fresco. Ricarica la batteria ogni 3 mesi per preservarne la durata.

MANUALE UTENTE ZEUS04EP CONCEPTRONIC

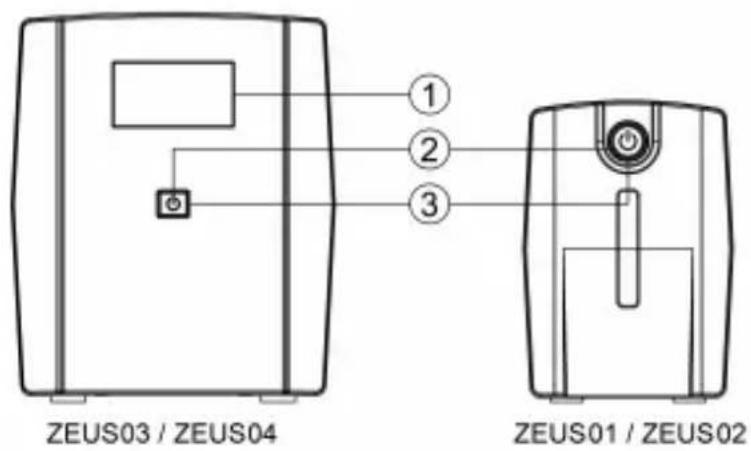

2. Descrizione del prodotto

1. LCD Display
2. Interruttore di alimentazione

Premere l'interruttore per 2 secondi per accendere o spegnere l'UPS.

1. Indicatori LED

Il LED si illumina quando l'UPS è in funzione.

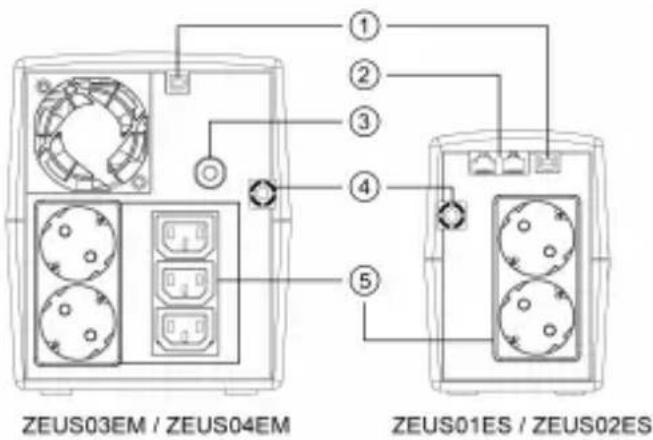

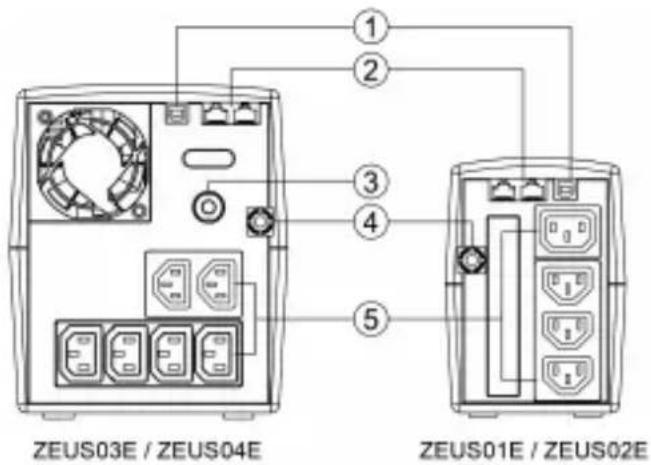

1. Porta USB

Questa porta consente il collegamento e la comunicazione dalla porta USB del computer all'UPS.
2. Protezione Internet modem/LAN (ZEUS01E/01ES/02E/02ES/03E/04E)
Le porte di protezione della comunicazione proteggono qualsiasi modem standard, fax, linea telefonica o cavo di rete.
3. Interruttore automatico
L'interruttore automatico fornisce una protezione da sovraccarico ottimale.
4. Cavo di alimentazione in ingresso
5. Prese di backup batteria e di protezione da sovratensioni

ITALIANO

Fornisce backup batteria e protezione da sovratensioni. Garantiscono alimentazione all'apparecchiatura collegata per un periodo di tempo durante un'interruzione di corrente.

ZEUS01 / ZEUS02

Definizioni di allarme

	Stato LED	Allarme
Normale	Illuminazione LED	Off
Batteria scarica	Lampeggia una volta ogni 30 sec.	Emette un segnale ascustico ogni 30 sec.
Batteria quasi esaurita	Lampeggia una volta ogni 2 sec.	Emette un segnale ascustico ogni 2 sec.
Sovraccarico	Lampeggia una volta ogni 0,5 sec.	Emette un segnale ascustico ogni 0,5 sec.
Modalità di carica Off	LED spento	Off
Guasto	LED spento	Allarme continuo

Impostazione Mute: L'allarme acustico può essere spento o acceso premendo rapidamente due volte il tasto di accensione. L'impostazione predefinita è Allarme On. Si avvertono due brevi segnali acustici quando l'allarme è disattivato.

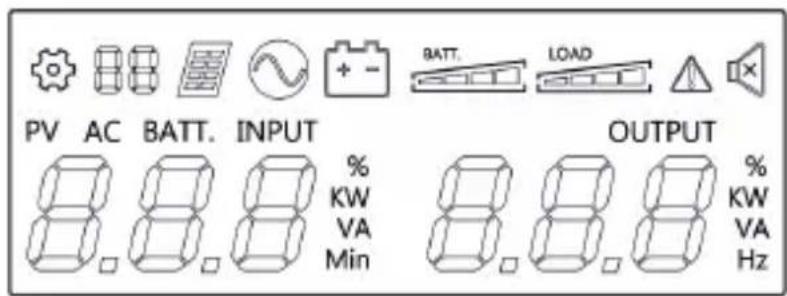

ZEUS03 / ZEUS04

Definizioni per indicatori LCD illuminati

	Voce di impostazione		Modalità linea
	Modalità PV		Modalità batteria
	Guasto		Suono disattivato
	Modalità batteria: Capacità batteriaModalità linea:1. Batteria in carica: illuminazione ciclica2. Batteria completamente carica: illuminazione3. Modalità linea senza caricatore:Capacità batteria	[WSTC]	Livello di carico

3. Installazione & Uso

Guida all'installazione dell'hardware

1. Il nuovo UPS può essere utilizzato subito dopo la ricezione. Tuttavia, è consigliabile ricaricare la batteria per almeno 8 ore per garantire la massima capacità di carica della batteria. Durante la spedizione e lo stoccaggio potrebbe verificarsi la perdita di carica. Per ricaricare la batteria, lasciare l'unità collegata a una presa CA. L'unità si carica nella posizione di accensione e spegnimento.
2. Con l'UPS spento e scollegato, collegare il computer, il monitor e tutti i dispositivi di archiviazione dati esterni (unità Zip, unità Jazz, unità Tape) ecc. nelle prese dotate di alimentazione a batteria. NON collegare una stampante laser, una fotocopiatrice, una stufa, un'aspirapolvere, un trituratore di carta o un altro grande dispositivo elettrico alle prese dotate di alimentazione a batteria. Il fabbisogno di alimentazione di questi dispositivi sovraccarica ed, eventualmente, danneggia l'unità.
3. Collegare l'UPS ad una presa a terra bipolare a 3 fili (presa di corrente). Assicurarsi che la presa di derivazione a parete sia protetta da un fusibile o da un interruttore automatico e che non fornisca all'impianto un'eccessiva quantità di elettricità (ad esempio, condizionatori d'aria, frigoriferi, fotocopiatrici, ecc.). Evitare di utilizzare prolunghe.
4. Premere l'interruttore di accensione per accendere l'unità. La spia di alimentazione si accende e l'unità emette un "segnale acustico".
5. Se si rileva un sovraccarico, viene emesso un allarme acustico e l'unità emette un segnale acustico lungo. Per correggere ciò, spegnere l'UPS e scollegare almeno un apparecchio dalle prese alimentate a batteria. Attendere 10 secondi. Assicurarsi che l'interruttore automatico/il fusibile funzionino normalmente, quindi accendere l'UPS.
6. Per mantenere la carica ottimale della batteria, lasciare sempre l'UPS collegato a una presa CA.
7. Per conservare l'UPS per un periodo prolungato, coprire e conservare con la batteria completamente carica. Ricaricare la batteria ogni tre mesi per garantire la durata della batteria.

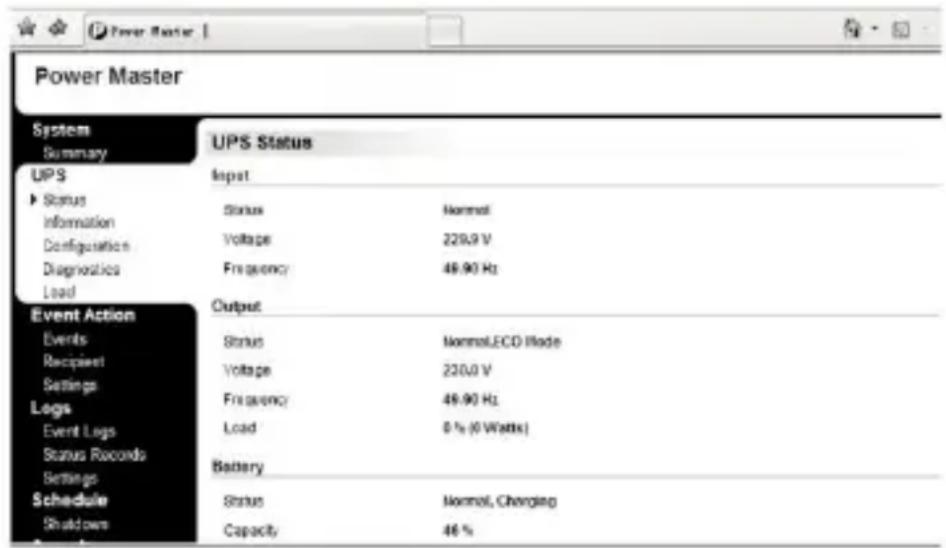

Installazione del software sul PC

Il software di gestione Power Master fornisce un'interfaccia intuitiva per i sistemi di alimentazione. L'interfaccia grafica è intuitica e visualizza immediatamente informazioni di alimentazione essenziali. Osservare la procedura di seguito per l'installazione del software.

Procedura di installazione:

1. Scaricare Power Master dal sito web: http://www.powermonitor.software/2. Fare doppio clic sul file e seguire le procedure di installazione. Al riavvio del computer, il software Power Master appare come icona blu nella barra delle applicazioni.

• Per prevenire il rischio di incendi o scosse elettriche, installare in un'area interna a temperatura e umidità controllate, privo di contaminanti conduttivi.
• Rischio di scosse elettriche, non rimuovere il coperchio. Non vi sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.
• Rischio di scosse elettriche, pericolose parti sotto tensione all'interno dell'UPS possono essere alimentate dall'alimentazione della batteria anche quando l'alimentazione CA di ingresso è scollegata.
• Rischio di scosse elettriche, il circuito della batteria non è isolato dall'ingresso CA. Potrebbe essere presente tensione pericolosa tra i morsetti della batteria e la terra. Testare prima di toccare.

Nota: Questo manuale contiene importanti istruzioni per la sicurezza. Osservare attentamente le istruzioni durante l'installazione. Leggere attentamente questo manuale prima di disimballare, installare o utilizzare.

Nota: L'UPS è stato progettato per l'uso esclusivo con carichi di computer.

Risoluzione dei problemi

Sintomo	Possibile causa	Rimedio
L'UPS non effettua il tempo di attività previsto	Le batterie non sono completamente cariche.	Ricaricare la batteria lasciando collegato l'UPS.
L'UPS non si accende	L'interruttore di accensione/spegnimento consente di evitare danni, spegnendolo o accendendolo rapidamente.	Spegnere l'UPS. Attendere 10 secondi, quindi accendere l'UPS.
	L'unità non è collegata ad una presa CA.	L'unità deve essere collegata ad una presa 230 V CA 50/60 Hz.
Le prese non forniscono alimentazione all'apparecchio	L'interruttore automatico si attiva a seguito di sovraccarico	Spegnere l'UPS e scollegare almeno un apparecchio collegato. Scollegare il cavo di alimentazione dell'UPS, quindi premere la manopola dell'interruttore automatico.
	Le batterie sono scariche	Caricare l'unità per almeno 4 ore.
