MANUALE UTENTE ZEUS51E CONCEPTRONIC

Guida di Installazione Rapida

Questa Guida alla Rapida Installazione fornisce informazioni essenziali per la configurazione di base. Peristruzioni dettagliate e funzionalità aggintive, consultare il manuale utente completo disponibile per il download sul site web di Conceptronic: www.conceptronic.net.

Si prega di leggere e seguire attendamente tutte le istruzioni durante l'installazione e il funzionamento dell'unità. Leggere attendamente quello manuale prima di tentare di sballare, installare o far funzionare l'UPS.

ATTENZIONE! L'UPS deve essere collegato a una presa di corrente AC con messa a terra e protezionetramite fusibile o interrupttre differenziale. NON collegare I'UPS a una presa non messa a terra. Se è necessario scaricare completamente l'attrezzatura, spegnere e scollegare l'unità.

ATTENZIONE! La batteria può alimentare componenti pericolosi all'interno dell'unità,anche quando l'alimentazione AC è scollegata.

ATTENZIONE! L'UPS deve essere posizionato vicino all'attrezzatura collegata e facilemente accessibile.

ATTENZIONE! Per evitare il rischio di incendio o shock elettrico, installare in un'area interna controllata in termini di temperatura e umidità, priva di contaminanti conduitti. (Si prega di consultare le specifiche per il range accettabile di temperatura e umidità).

ATTENZIONE! (Nessuna parte riparabile dall'utente): Rischio di shock elettrico, non rimuovere il coperchio. Nessuna parte riparabile dall'utente all'interno. Rivolgersi a personale qualificato per la manutenzione.

ATTENZIONE! (Alimentazione batteria non isolata): Rischio di shock elettrico, il circuito della batteria non è isolato alla fonte di alimentazione AC; potrebbe esistere una tension pericolosa tra i terminali della batteria e la terra. Testare prima di toccare.

ATTENZIONE! Per ridurre il rischio di incendio, collegare l'UPS a un circuito derivato con protezione massima da sovracorrente di 10 ampere (1K / 2K) / 16 ampere (3K) in conformità ai requisiti CE.

ATTENZIONE! La presa AC a cui è collegato l'UPS dovrebbe essere vicina all'unità e lavoramente accessibile.

ATTENZIONE! Si prega di utilizzato solo cavi di rete testati VDE, marcati CE, (ad esempio il cavo di rete del vosto equipaggiamento), per collegare l'UPS alla presa AC.

ATTENZIONE! Si prega di utilizzato solo cavi di alimentazione testati VDE, marcati CE, per collegare qualsiasi equipaggiamento all'UPS.

ATTENZIONE! Durante l'installazione dell'attrezzatura, assicurarsi che la somma della corrente di dispersione dell'UPS e dell'attrezzatura collegata non superi 3,5 mA.

ATTENZIONE! Non scollegare l'unità dall'alimentazione AC durante il funzionamento, poiché ciò invaliderà l'isolamento della messa a terra protettiva.

ATTENZIONE! Per evitare shock elettrici, spegnere e scollegare l'unità prima di installare il cavo di alimentazione ingresso/uscita con filo di terra. Collegare il filo di terra prima di collegare i fili di linea!

ATTENZIONE! Non utilizzato un cavo di alimentazione di dimensioni inappropriate poiché potrebbe danneggiare l'attrezzatura e causare rischi di incendio.

ATTENZIONE! Il cablaggio deve essere eseguito da personale qualificato.

ATTENZIONE! NON UTILIZZARE PER ATTREZZATURE MEDICHE O DI

SUPPORTO ALLA VITA! In nessun caso esta unità dovrebbe essere utilizzata per applicazioni mediche che coinvolgono attrezzature di supporto vitale e/o cure ai pazienti.

ATTENZIONE! NON UTILIZZARE CON O VICINO AQUARI! Per ridurre il rischio di incendio, non utilizzato con o vicino a acquari. La condensa dall'acquario cui entrare in contatto con i contatti elettrici metallici e causare un corto circuito alla macchina.

ATTENZIONE! Non smaltire le batterie nel fuoco poiché la batteria potrebbe esplodere.

ATTENZIONE! Non aprire o mutilare la batteria, l'elettrolita rilasciato è dannoso per la pelle e gli occhi.

ATTENZIONE! Una batteria può presentare un rischio di shock elettrico e corrente di corto circuito elevata. Le seguenti precauzioni dovrebbero essere osservate durante il lavoro sulle batterie

1. Rimuovere orologi, anelli o altri oggetti metallici.
2. Utilizzare utensili con impugnature isolate.

ATTENZIONE! L'unità ha una quantità pericolosa di tensione. Quando l'indicatore dell'UPS è accesso, le unità possono continuare a fornire energia e quando le presedell'unità possono avera una quantità pericolosa di tensioneanche quando non ècollegata alla presa a muro.

ATTENZIONE! Assicurarsi che tutto sia spento e completeness scollegato prima di effettuare qualiasi manutenzione, riparazione o spedizione.

ATTENZIONE! Collegare il conduttore di sicurezza Terra di Protezione (PE) prima di connettere qualsiasi altro cavo.

ATTENZIONE! (Fusibili): Per ridurre il rischio di incendio, sostuire solo con lo stesso tipo e valore nominale di fusibile.

NON INSTALLARE L'UPS IN LUOGHI ESPOSTI A LUCE SOLARE DIRETTA O VICINO A FONTI DI CALORE INTENSO!

NON OSTACOLARE LE APERTURE DI VENTILAZIONE ATTORNO ALL'INVOLUCRO!

NON COLLEGARE APPARECCHI DOMESTICI COME ASCIUGACAPELLI ALLE PRESE DI USCITA DELL'UPS!

LA MANUTENZIONE DELLE BATTERIE DEVE ESSERE EFFETTUATA O SOVRAVISIONATA DA PERSONALE CHE CONOSCE LE BATTERIE E LE PRECAUZIONI RICHIESTE. MANTENERE PERSONALE NON AUTORIZZATO LONTANO DALLE BATTERIE!

Smaltimento dei rifiuti di apparecchiature elettriche e batterie: Non smaltire i rifiuti di apparecchiature elettriche e batterie nei rifiuti domestici. Consegnateli a un centro di riciclaggio. Le batterie devono essere completamente scariche quando smaltite. La conservazione/lo smaltimento non corretto più danneggiare l'ambiente e/o causare lesioni.

CE marking: Conceptronic dichiara che questo prodotto è conforme alle direttive elencate nella sezione "Dichiarazione di conformità".

SBALLAGGIO

(1) UPS x1; (2) Guida all'installazione rapida x1; (3) Cavo di alimentazione (EU/UK) x2; (4) Supporti per montaggio a rack x2; (5) Viti a testa piatta: M4x8Lx8; (6) Copertura antipolvero per foro delle viti x8; (7) Viti a testa svasata: M5x12Lx4; (8) Rondelle di plastica x8; (9) Cavo USB x1; (10) Cavo RS232 x1

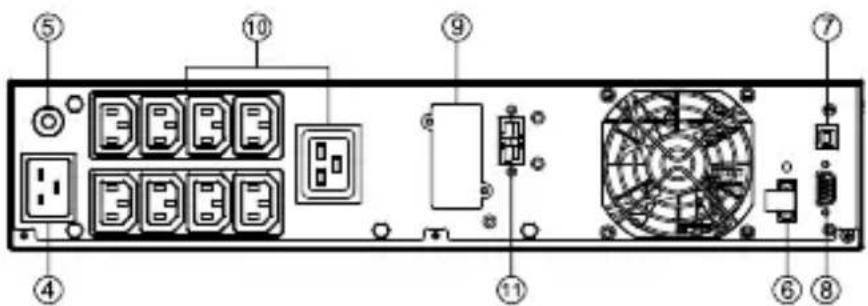

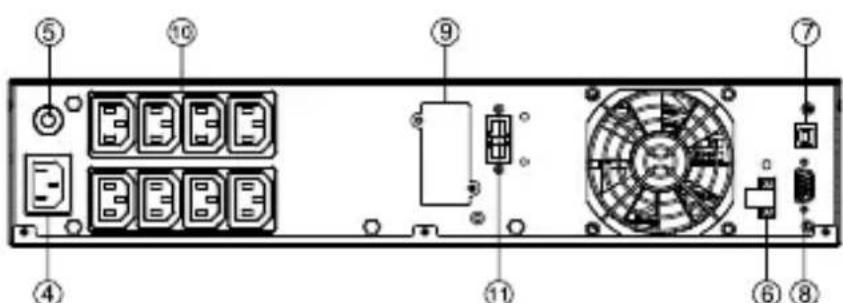

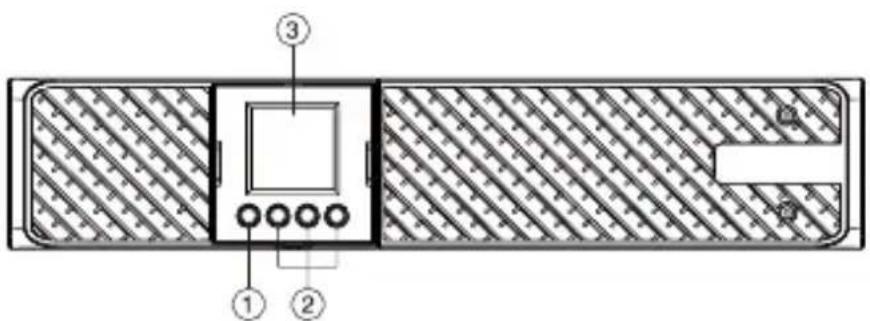

DESCRIZIONE DEL PANNELLO ANTERIORE/POSTERIORE DEL MODULO DI ALIMENTAZIONE

ZEUS51E1K/ ZEUS51E2K

ZEUS51E3K

1. Pulsante di accensione/spegnimento

Attiva/disattiva l'alimentazione principale per l'UPS.

2. Pulsanti di funzione

Per scorrere verso l'alto, verso il basso, selezionare e annullare il menu LCD.

3. Schermo LCD multifunzione

Mostra informazioni sullo stato, impostazioni ed eventi.

4. Ingresso di alimentazione AC

Collegare il cavo di alimentazione AC a una presa correttamente cablata e messa a terra.

5. Interruttore differenziale di ingresso

Fornisce protezione da sovraccarichi e guasti in ingresso.

Abilita lo spegnimento in emergenza da una posizione remota.

7. Porta USB

E una porta di connettività che consente la comunicazione e il controllo tra l'UPS e il computer collegato. Si consiglia di installare il software Power Master sul PC/server collegato con il cavo USB.

8. Porta seriale

La porta serialle fornisce comunicazione tra l'UPS e il computer. L'UPS può controllare lo spegnimento del computer durante un'interruzione di correntetramite la connessione,mente il computer più monitorare l'UPS e modificare i loro vari parametri programmabili.

9. Slot di rete SNMP/HTTP

Slot per installare la sched a SNMP opzionale per il controllo e il monitoraggio remoto della rete.

10. Prese protette da batteria di backup e sovratensione

Forniscono alimentazione di backup e protezione da sovratensioni. Garantiscono che l'alimentazione venga fornita all'attrezzatura collegata per un dato periodo durante un'interruzione di corrente.

11. Connettore del modulo batteria per autonomia prolongata

Collegare a moduli di batteria esterni aggiuntivi.

INSTALLAZIONE HARDWARE

Questi versatili sistemi UPS sono essere montati sa in un sistema rackmount che in posizione verticale a torre. Questa versatilità è particolaremente importante per le organizzazioni in crescita con esigenze mutevoli che apprezzano l'opzione di posizionare un UPS a terra o in un sistema rackmount. Si prega di seguire le istruzioni di seguito per i rispetti metodi di montaggio.

PRECAUZIONI DI SICUREZZA

ATTENZIONE! Per evitare il rischio di incendio o shock elettrico, utilizzare solo l'hardware fornito per fissare i supporti di montaggio.

INSTALLAZIONE SU RACK

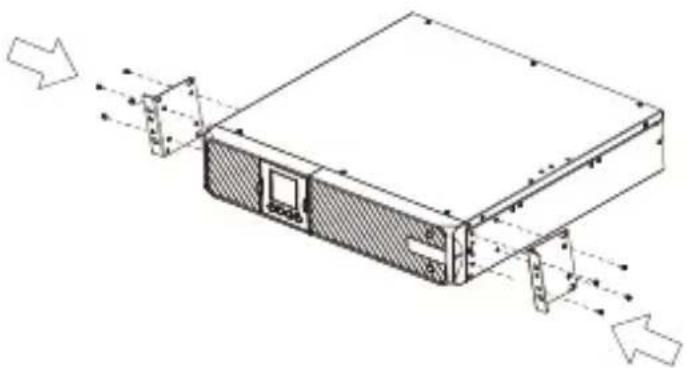

Passo 1: Installazione delle staffe di montaggio a rack

Fissare le due staffe di montaggio a rack all'UPS utilizzato le viti fornite M4X8L*8pz.

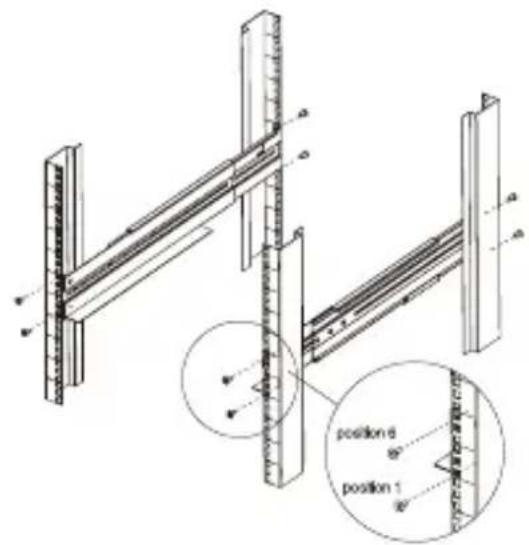

Passo 2: Installazione delle rotaie di montaggio a rack (opzionale)

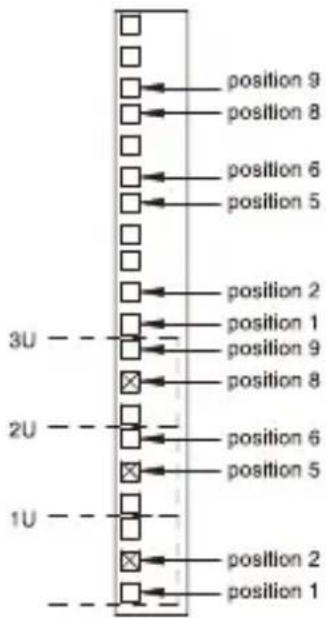

1) Le rotaie si regolano per montare in rack con pannelli da 48 cm (19 pollici) da 52 a 91,5 cm (20,5 a 36 pollici) di profondità. Selezionare i fori adeguati nel rack per posizionare l'UPS nel rack. L'UPS occupa le posizioni da 1 a 6.

2) Fissare la rotaia di montaggio a rack al suo rack con due viti M5X12L e due rondelle di plastica nella parte anteriore del rack. (Posizionate nella posizione 1 e nella posizione 6) Non stringere le viti. Regolare la dimensione della rotaia sull'insieme della rotaia del suo rack. Fissare la rotaia alla parte posteriore del rack con due viti M5X12L e due rondelle di plastica. Serrare tutte le viti nella parte anteriore e posteriore della rotaia. Una volta completato, eseguire gli stessi passaggi per assemblare l'altra rotaia di montaggio a rack.

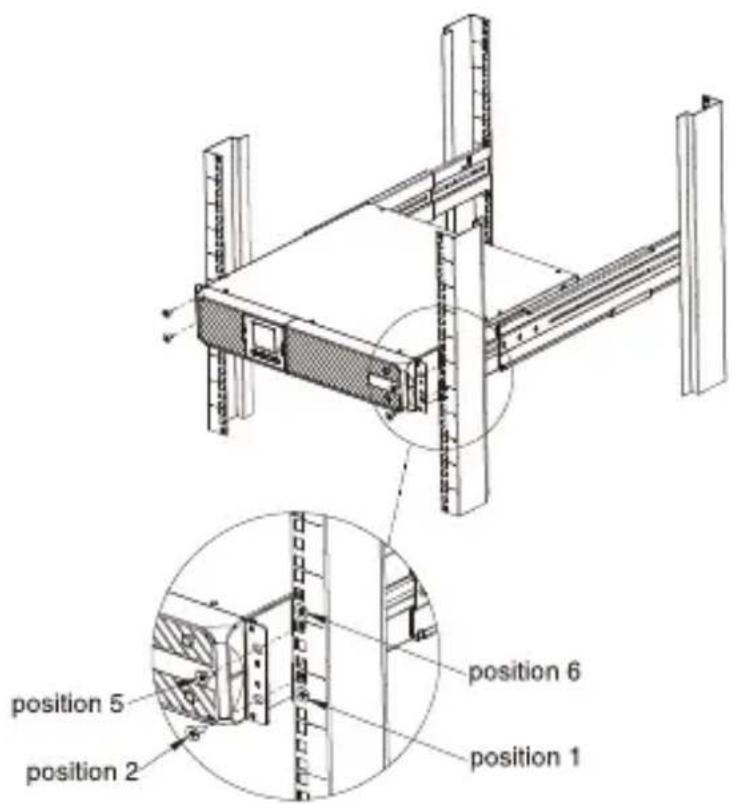

Passo 3: Installare l'UPS sul rack (opzionale)

Posizione l'UPS su una superficie piana e stabile con la parte anteriore dell'unità rivolta verso di voi. Fissare l'UPS al vosto rack con quattro viti M5X12L nella parte anteriore del rack. (Posizione nella posizione 2 e nella posizione 5).

INSTALLAZIONE VERTICALE/A TORRE

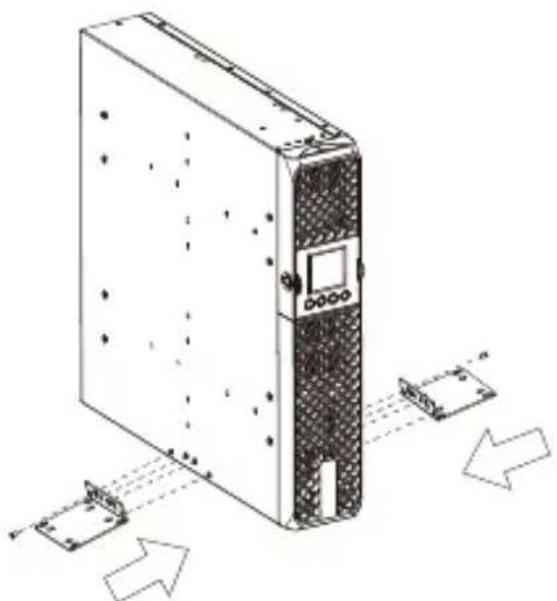

Passo 1: Fissare le basi

Stringere le viti (M4X8L*8pz) delle basi (supporti di montaggio a rack) nella parte inferiore dell'UPS.

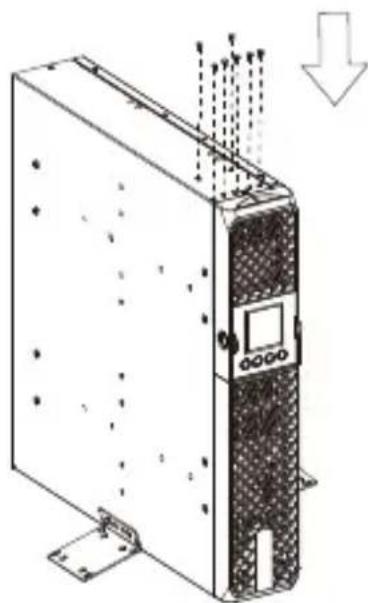

Passo 2: Applicare le coperture antipolverre

Inserire le coperture antipolverere nei fori delle viti delle staffe di montaggio a rack che non vengono utilizzati.

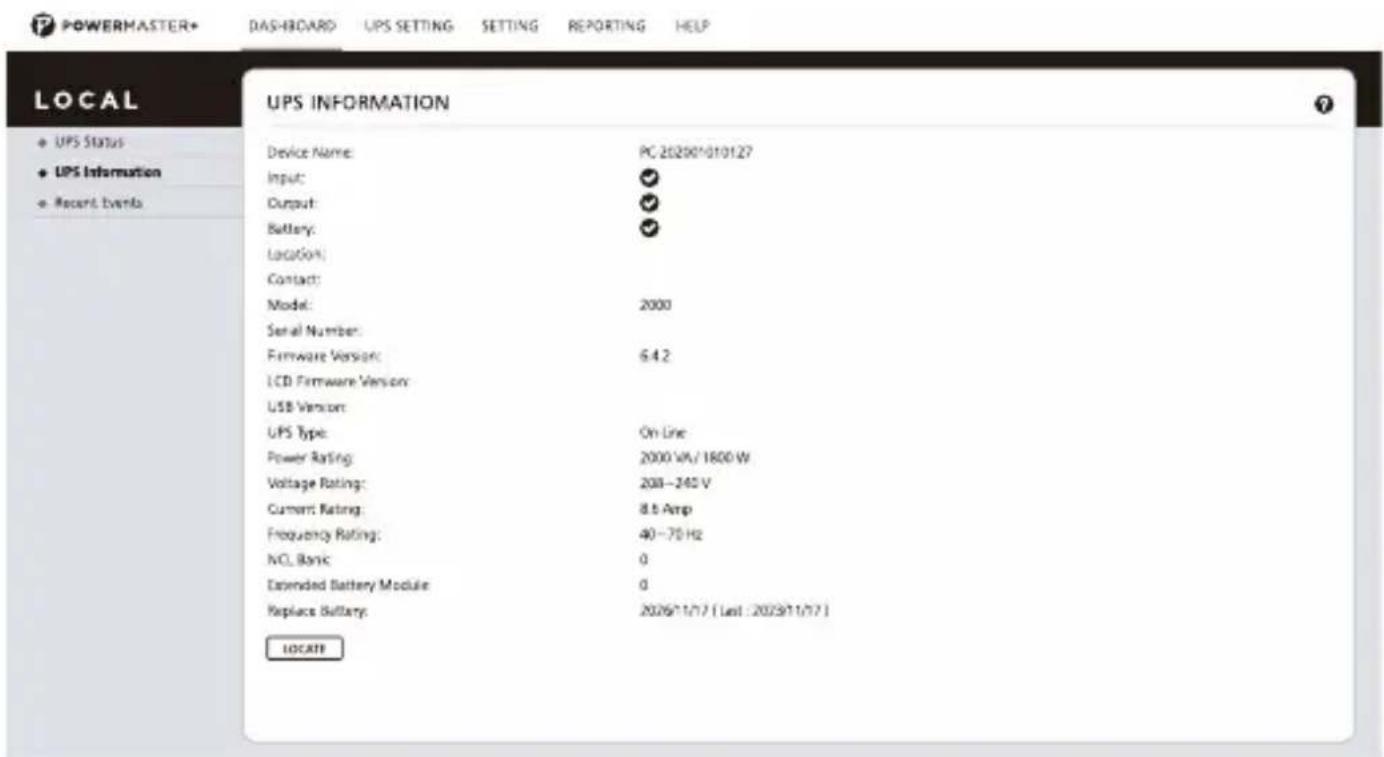

INSTALLAZIONE DEL SOFTWARE

Il software di gestione Power Master+ fornisce un'interfaccia utente intuitiva per i vostri sistemi di alimentazione. L'interfaccia grafica è intuitiva e alla in modo immediato le informazioni essenziali sull'alimentazione.Seguire la procedura di seguito per installare il software.

Procedura di installmente:

1. Scaricare Power Master+ dal除去 web: https://www.powermonitor.software/ 2. Fare doppio clic sul file scaricato e seguire i passaggi di installazione. Quando il computer si riavvia, il software Power Master+ apparirà come un'icona blu situata nella barra delle applicazioni di sistema.
