Tipo di prodotto	Modulo batterie per alimentazione ininterrotta (UPS)
Marca	Conceptronic
Modello	EBM01R24VB
Tensione nominale della batteria	24 Vdc
Tipo di batteria	Batteria al piombo-acido sigillata senza manutenzione, 12 V / 9 Ah x 2 unità x 2 set
Protezione da sovraccarico	Fusibile sostituibile
Dimensioni (A x L x P)	88 x 438 x 430 mm
Peso	15,10 kg
Temperatura di funzionamento	0 °C a 40 °C
Umidità relativa di funzionamento	0 a 90 % (senza condensa)
Installazione	Montaggio a rack o a torre (posizione verticale)
Connessioni	Connettori di ingresso e uscita batteria, cavo di messa a terra
Contenuto della confezione	Modulo batterie, manuale d'uso, cavo batteria, staffe di montaggio, viti, cappucci antipolvere, cavo di messa a terra
Sicurezza	Installazione solo in interni, evitare acqua e acquari, scollegare prima della manutenzione, personale qualificato richiesto
Manutenzione	Nessuna parte riparabile dall'utente, sostituzione batterie da personale qualificato
Smaltimento	Non smaltire con i rifiuti domestici, riciclare presso un punto di raccolta appropriato
Garanzia / Certificazioni	Marchio CE, conforme alle direttive applicabili

Domande frequenti - EBM01R24VB CONCEPTRONIC

Come installare il modulo batterie EBM01R24VB a rack?

Fissare le staffe da rack fornite utilizzando le viti M4 × 8L. Installare le guide regolabili nel rack (profondità 52 a 91,5 cm) con viti M5 × 12L e rondelle. Posizionare il modulo sulle guide e fissarlo anteriormente con quattro viti M5 × 12L.

Quali cavi sono necessari per collegare il modulo batterie all'UPS?

Utilizzare il cavo batteria fornito per collegare il connettore di uscita batteria del modulo al modulo di alimentazione (UPS). Fissare inoltre la connessione di messa a terra utilizzando una vite.

Posso sostituire le batterie da solo?

No, la sostituzione delle batterie deve essere effettuata da personale qualificato. La procedura prevede la rimozione del coperchio, lo scollegamento delle fascette metalliche, la sostituzione del blocco batterie e il rimontaggio. Seguire le istruzioni del manuale per evitare il rischio di scosse elettriche.

Quali precauzioni di sicurezza devono essere osservate durante l'installazione?

Installare l'apparecchio solo in interni, al riparo dalla luce solare diretta e da fonti di calore. Evitare ambienti umidi (in particolare acquari). Collegare il conduttore di protezione di terra prima di qualsiasi altro cavo. Utilizzare solo il materiale di montaggio fornito.

Cosa fare in caso di fusibile bruciato?

Il fusibile sostituibile è accessibile dal pannello posteriore. Sostituirlo solo da personale qualificato. Assicurarsi che l'unità sia spenta e scollegata prima di qualsiasi intervento.

Quali sono le condizioni ambientali consigliate per il funzionamento?

Temperatura da 0 °C a 40 °C e umidità relativa da 0 a 90% (senza condensa). Evitare contaminanti conduttivi e ambienti esterni.

Come collegare più moduli batterie in serie?

Collegare il primo modulo all'UPS utilizzando il cavo batteria. Collegare quindi il secondo modulo al primo tramite il connettore di ingresso. Fissare le connessioni di messa a terra a ciascun modulo. Seguire gli schemi del manuale.

Come effettuare la manutenzione del modulo batterie?

La manutenzione delle batterie deve essere eseguita o supervisionata da personale qualificato. Le batterie sono senza manutenzione, ma controllare periodicamente lo stato delle connessioni e la pulizia. Non rimuovere il coperchio da soli.

Come smaltire correttamente le batterie usate?

Non gettare le batterie nei rifiuti domestici. Scaricarle completamente e depositarle in un punto di raccolta o riciclaggio locale appropriato. Seguire le normative vigenti.

Quali accessori sono inclusi con il modulo EBM01R24VB?

La scatola contiene il modulo batterie, il manuale d'uso, il cavo batteria, due staffe per montaggio a rack, otto viti M4 × 8L, quattro viti M5 × 12L, otto cappucci antipolvere e un cavo di messa a terra.

MANUALE UTENTE EBM01R24VB CONCEPTRONIC

ATTENZIONE! Per evitare il rischio di incendio o scosse elettriche, installare l'unità esclusivamente in ambienti interni con temperatura e umidità controllate, privi di contaminanti conduttivi. Fare riferimento alle specifiche per i limiti consentiti di temperatura e umidità.

ATTENZIONE! (Nessuna parte riparabile dall'utente)

Rischio di scossa elettrica. Non rimuovere il coperchio. All'interno non sono presenti parti riparabili dall'utente. Qualsiasi intervento di assistenza deve essere effettuato da personale qualificato.

ATTENZIONE! (Alimentazione della batteria non isolata)

Rischio di scossa elettrica. Il circuito della batteria non è isolato dalla sorgente di alimentazione CA. Può essere presente una tensione pericolosa tra i terminali della batteria e la messa a terra. Verificare prima di toccare.

ATTENZIONE! Il cablaggio deve essere eseguito esclusivamente da personale qualificato.

ATTENZIONE! NON UTILIZZARE CON O IN PROSSIMITÀ DI ACQUARI!

Per ridurre il rischio di incendio, non utilizzare l'unità con o in prossimità di acquari. La condensa proveniente dall'acquario può entrare in contatto con i contatti elettrici metallici e causare un cortocircuito.

ATTENZIONE! Non smaltire le batterie nel fuoco, poiché potrebbero esplodere.

ATTENZIONE! Non aprire né danneggiare le batterie. L'elettrolita rilasciato è dannoso per la pelle e per gli occhi.

ATTENZIONE! Una batteria può presentare il rischio di scossa elettrica e di elevata corrente di cortocircuito. Durante le operazioni sulle batterie, osservare le seguenti precauzioni:

1. Rimuovere orologi, anelli o altri oggetti metallici.

2. Utilizzare utensili con impugnature isolate.

ATTENZIONE! Assicurarsi che tutto sia spento e completamente scollegato prima di eseguire qualsiasi operazione di manutenzione, riparazione o spedizione.

ATTENZIONE! Collegare il conduttore di protezione di terra (PE) prima di collegare qualsiasi altro cavo.

NON INSTALLARE L'UNITÀ IN LUOGHI ESPOSTI ALLA LUCE SOLARE DIRETTA O IN PROSSIMITÀ DI FONTI DI CALORE INTENSO!

LA MANUTENZIONE DELLE BATTERIE DEVE ESSERE ESEGUITA O SUPERVISIONATA DA PERSONALE CON CONOSCENZA DELLE BATTERIE E DELLE PRECAUZIONI NECESSARIE. TENERE IL PERSONALE NON AUTORIZZATO LONTANO DALLE BATTERIE.

Smaltimento dei rifiuti di apparecchiature elettriche e delle batterie: Non smaltire le apparecchiature elettriche né le batterie insieme ai rifiuti domestici. Consegnarle presso un centro di raccolta o riciclaggio autorizzato. Le batterie devono essere completamente scariche prima dello smaltimento. Uno stoccaggio o uno smaltimento non corretti possono danneggiare l'ambiente e/o causare lesioni.

Marcatura CE: Conceptronic dichiara che questo prodotto è conforme alle direttive indicate nella sezione "Dichiarazione di Conformità".

Pb

Pb

DISIMBALLAGGIO

La confezione deve contenere i seguenti elementi:

	Modulo batterie
	Manuale utente
	Cavo batteria
	Staffe di montaggio rack (2 pezzi)
	Viti a testa svasata: M4 × 8L (8)
	Viti a testa cilindrica: M5 × 12L (4)
	Copriviti antipolvere (8)
	Cavo di messa a terra

DESCRIZIONE DEL PANNELLO ANTERIORE / POSTERIORE

1. Coperchio del fusibile sostituibile integrato

Il fusibile sostituibile è accessibile dal pannello posteriore. La sostituzione deve essere effettuata da personale qualificato.

2. Connettore di uscita batteria

Utilizzare questo connettore per collegare il modulo batterie al modulo di alimentazione o al modulo batterie successivo.

3. Connettore di ingresso

Utilizzare questo connettore per collegare in cascata il modulo batterie successivo. Rimuovere il coperchio del connettore per accedere.

INSTALLAZIONE HARDWARE

Questi moduli batterie possono essere installati in un rack o in posizione verticale tipo torre. Questa versatilità è particolarmente importante per organizzazioni in crescita con esigenze in evoluzione, che apprezzano la possibilità di posizionare il modulo batterie a pavimento o in un sistema rack. Seguire le istruzioni riportate di seguito per il metodo di montaggio scelto.

PRECAUZIONI DI SICUREZZA

ATTENZIONE! Per evitare il rischio di incendio o scosse elettriche, utilizzare esclusivamente l'hardware fornito per fissare le staffe di montaggio.

INSTALLAZIONE IN RACK

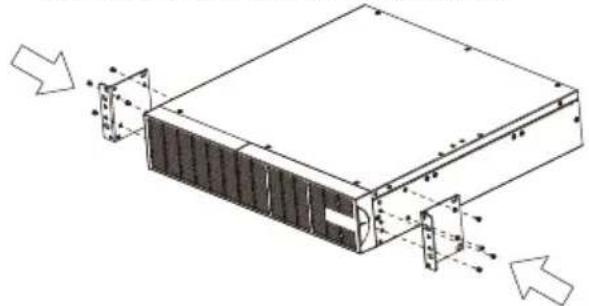

Passaggio 1: Installazione delle staffe rack

1) Fissare le due staffe rack al modulo batterie utilizzando le viti fornite M4 × 8L (8 pezzi).

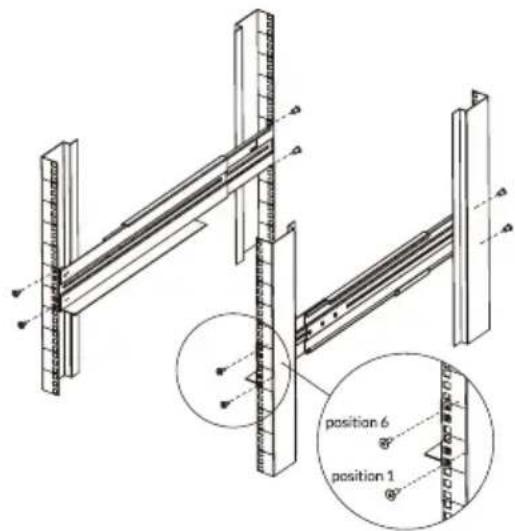

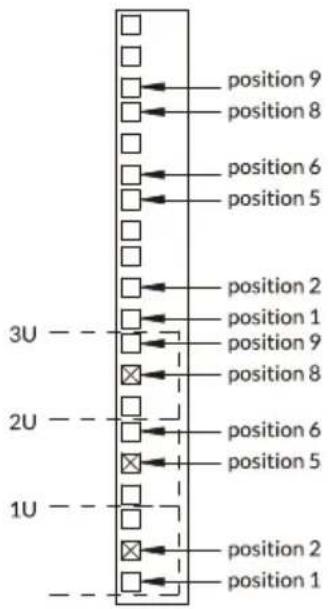

Passaggio 2: Installazione delle guide rack

1) Le guide sono regolabili per rack da 48 cm (19 pollici) con profondità da 52 a 91,5 cm (20,5 a 36 pollici). Selezionare i fori appropriati nel rack per posizionare il modulo batterie. Occupa le posizioni da 1 a 6.

2) Fissare la guida alla parte anteriore del rack utilizzando due viti M5 × 12L e due rondelle in plastica (posizioni 1 e 6). Non serrare le viti. Regolare la lunghezza della guida e fissarla alla parte posteriore del rack con due viti M5 × 12L e due rondelle in plastica. Serrare tutte le viti anteriori e posteriori. Ripetere le stesse operazioni per l'altra guida.

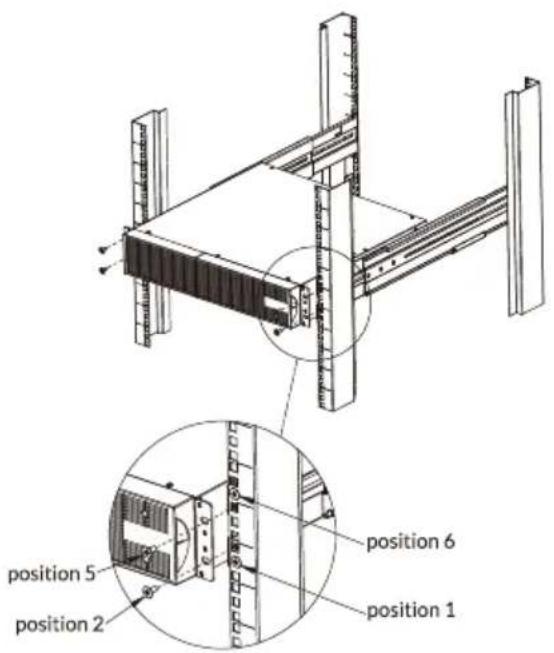

Passaggio 3: Installazione del modulo batterie nel rack

Posizionare il modulo batterie su una superficie piana e stabile, con la parte anteriore dell'unità rivolta verso di sé. Fissare il modulo batterie al rack con quattro viti M5 × 12L nella parte anteriore del rack (posizioni 2 e 5).

INSTALLAZIONE

INSTALLAZIONE VERTICALE / A TORRE

Passaggio 1: Fissaggio delle basi

Serrare le viti (M5 × 12, 8 pezzi) delle basi (staffe rack) sulla parte inferiore del modulo batterie.

Passaggio 2: Installazione dei copriviti antipolvere Inserire i copriviti antipolvere nei fori delle staffe rack non utilizzati.

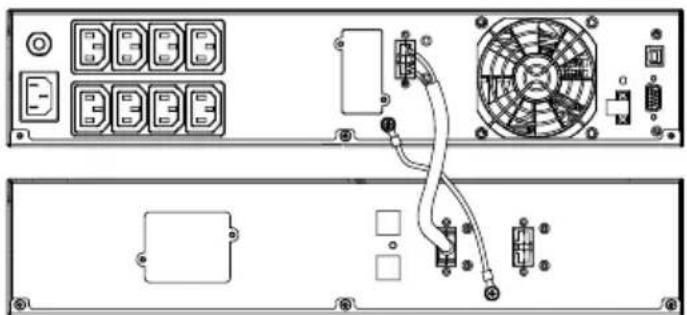

COLLEGAMENTO n.1: MODULO DI ALIMENTAZIONE (UPS) CON UN MODULO BATTERIE

Passaggio 1: Utilizzare il cavo batteria per collegare il modulo batterie al modulo di alimentazione.

Passaggio 2: Fissare il collegamento di messa a terra utilizzando le viti.

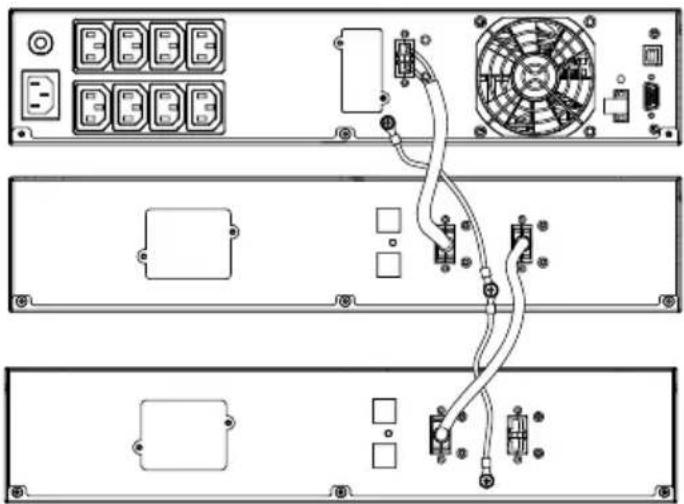

Passaggio 1: Collegare il primo modulo batterie al modulo di alimentazione utilizzando il cavo batteria.

Passaggio 2: Utilizzare il cavo batteria per collegare il secondo modulo batterie al primo modulo.

Passaggio 3: Fissare i collegamenti di messa a terra utilizzando le viti.

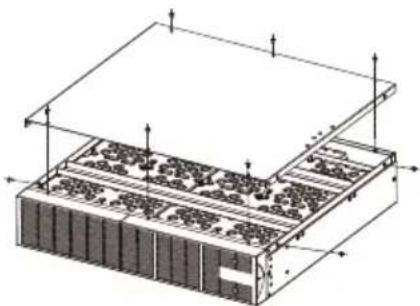

INSTALLAZIONE E SOSTITUZIONE DELLE BATTERIE

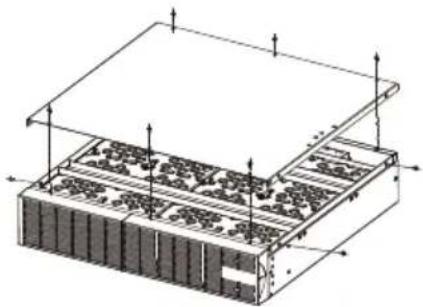

Passaggio 1: Svitare e rimuovere il coperchio superiore del modulo batterie.

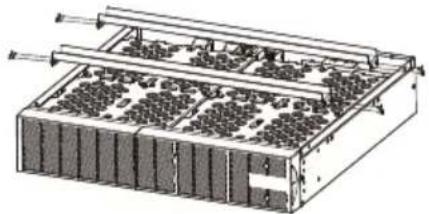

Passaggio 2: Svitare e scollegare le fascette metalliche dal modulo batterie.

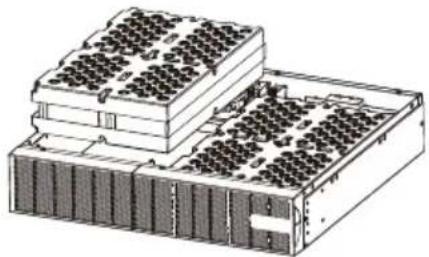

Passaggio 3: Rimuovere il pacco batterie dal modulo.

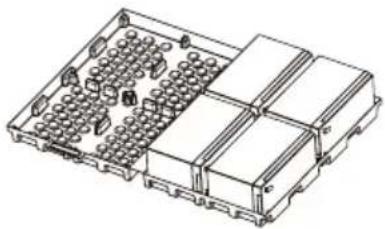

Passaggio 4: Aprire il pacco batterie e sostituire le batterie.

Passaggio 5: Riposizionare il pacco batterie, le fascette metalliche e il coperchio superiore.

Modelli	EBM01R24VB	EBM01R48VB	EBM01R72VB
Batteria
Batteria al piombo-acido sigillata e senza manutenzione	12V / 9Ah x 2 unità x 2set	12V / 9Ah x 4 unità x 2 set	12V / 9Ah x 6 unità x 2 set
Tensione nominale della batteria	24Vdc	48Vdc	72Vdc
Protezione da sovraccarico	Fusibile
Caratteristiche fisiche
Dimensioni (A x L x P) mm	88 x 438 x 430		88 x 438 x 610
Peso (kg)	15.10	24.60	36.02
Ambiente
Temperatura di esercizio	0°C to 40°C
Umidità relativa	0 to 90% (senza condensa)
