BEDIENUNGSANLEITUNG EBM01R24VB CONCEPTRONIC
ACHTUNG! Um Brand- oder Stromschlaggefahr zu vermeiden, installieren Sie das Gerät ausschließlich in Innenräumen mit kontrollierter Temperatur und Luftfeuchtigkeit, frei von leitfähigen Verunreinigungen. Die zulässigen Temperatur- und Feuchtigkeitsbereiche entnehmen Sie bitte den technischen Spezifikationen.
ACHTUNG! (Keine vom Benutzer zu wartenden Teile)
Stromschlaggefahr. Ö ffnen Sie das Gehäuse nicht. Im Inneren befinden sich keine vom Benutzer zu wartenden Teile. Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
ACHTUNG! (Nicht isolierte Batterieversorgung)
Stromschlaggefahr. Der Batteriekreis ist nicht vom Wechselstromnetz isoliert. Zwischen Batterieklemmen und Erde kann gefährliche Spannung anliegen. Vor Berührung prüfen.
ACHTUNG! Verdrahtungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
ACHTUNG! NICHT IN DER NÄ HE VON AQUARIEN VERWENDEN!
Um Brandgefahr zu reduzieren, nicht mit oder in der Nähe von Aquarien verwenden. Kondensation aus Aquarien kann mit metallischen elektrischen Kontakten in Berührung kommen und einen Kurzschluss verursachen.
ACHTUNG! Batterien nicht ins Feuer werfen, da Explosionsgefahr besteht.
ACHTUNG! Batterien nicht öffnen oder beschädigen. Austretender Elektrolyt ist schädlich für Haut und Augen.
ACHTUNG! Batterien können Stromschlag- und Kurzschlussgefahr darstellen. Beachten Sie bei Arbeiten an Batterien folgende Vorsichtsmaßnahmen:
-
Entfernen Sie Uhren, Ringe und andere metallische Gegenstände.
-
Verwenden Sie Werkzeuge mit isolierten Griffen.
ACHTUNG! Stellen Sie sicher, dass vor Wartung, Reparatur oder Versand alle Geräte ausgeschaltet und vollständig getrennt sind.
ACHTUNG! Der Schutzleiter (PE) muss vor allen anderen Kabeln angeschlossen werden.
INSTALLIEREN SIE DAS GERÄ T NICHT AN ORTEN MIT DIREKTER SONNENEINSTRAHLUNG ODER IN DER NÄ HE STARKER WÄ RMEQUELLEN!
BATTERIEWARTUNG DARF NUR VON PERSONAL MIT KENNTNISSEN Ü BER BATTERIEN UND DIE ERFORDERLICHEN SICHERHEITSMASSNAHMEN DURCHGEFÜ HRT ODER Ü BERWACHT WERDEN. UNBEFUGTES PERSONAL IST VON BATTERIEN FERNZUHALTEN!


Entsorgung von Elektro- und Batterieabfällen: Elektrogeräte und Batterien dürfen nicht über den Hausmüll entsorgt werden. Bitte geben Sie diese an einer örtlichen Sammel- oder Recyclingstelle ab. Batterien sollten vor der Entsorgung vollständig entladen werden. Unsachgemäße Lagerung oder Entsorgung kann die Umwelt schädigen und/oder Verletzungen verursachen.
CE-Kennzeichnung: Conceptronic erklärt, dass dieses Produkt den in der Rubrik „Konformitätserklärung“ aufgeführten Richtlinien entspricht.





AUSPACKEN
Die Verpackung enthält folgende Teile:
![]() | Batteriemodul |
![]() | Benutzerhandbuch |
![]() | Batteriekabel |
![]() | Rackmontagewinkel (2 Stück) |
![]() | Senkkopfschrauben: M4 × 8L (8 Stück) |
![]() | Linsenkopfschrauben: M5 × 12L (4 Stück) |
![]() | Schraubloch-Abdeckkappen (8 Stück) |
![]() | Erdungskabel |
BESCHREIBUNG DER FRONT- / RÜ CKSEITE

1. Austauschbare Sicherungsabdeckung
Die austauschbare Sicherung ist über die Rückseite zugänglich. Der Austausch darf nur von qualifiziertem Fachpersonal durchgeführt werden.
2. Batterieausgangsanschluss
Verwenden Sie diesen Anschluss, um das Batteriemodul mit dem Powermodul oder dem nächsten Batteriemodul zu verbinden.
3. Eingangsanschluss
Verwenden Sie diesen Anschluss zur Reihenschaltung des nächsten Batteriemoduls. Entfernen Sie die Schutzabdeckung für den Zugriff.
HARDWARE-INSTALLATION
Diese Batteriemodule können sowohl im Rack als auch als vertikale Tower-Einheit installiert werden. Diese Flexibilität ist besonders für wachsende Organisationen mit sich ändernden Anforderungen von Vorteil. Bitte befolgen Sie die nachstehenden Anweisungen für die jeweilige Montageart.
SICHERHEITSHINWEISE
ACHTUNG! Zur Vermeidung von Brand- oder Stromschlaggefahr dürfen zur Befestigung der Montagehalterungen ausschließlich die mitgelieferte Hardware verwendet werden.
RACKMONTAGE

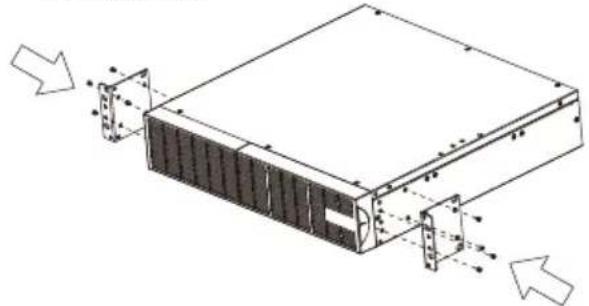

Schritt 1: Montage der Rackwinkel
1) Befestigen Sie die beiden Rackwinkel mit den mitgelieferten Schrauben M4 × 8L (8 Stück) am Batteriemodul.

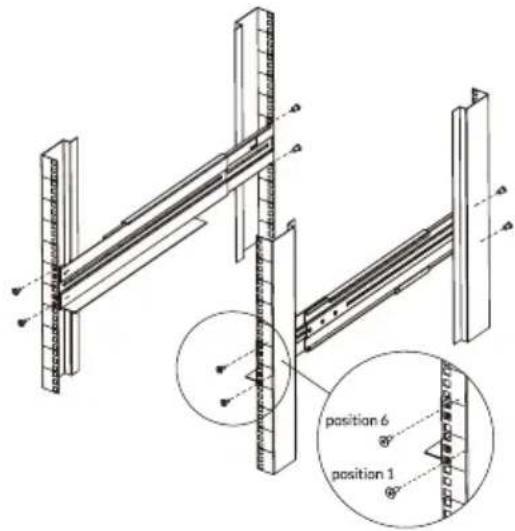

Schritt 2: Montage der Rackschienen

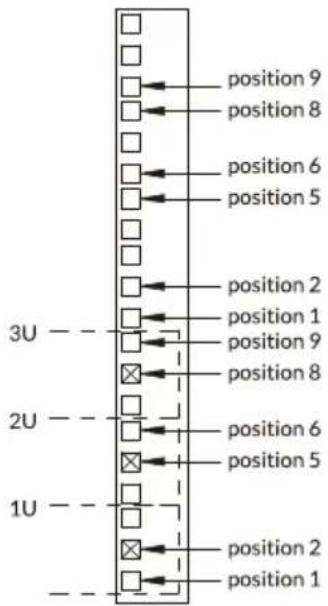

1) Die Schienen sind für 48 cm (19 Zoll) Racks mit einer Tiefe von 52 bis 91,5 cm (20,5 bis 36 Zoll) geeignet. Wählen Sie die passenden Rackpositionen (Position 1 bis 6).


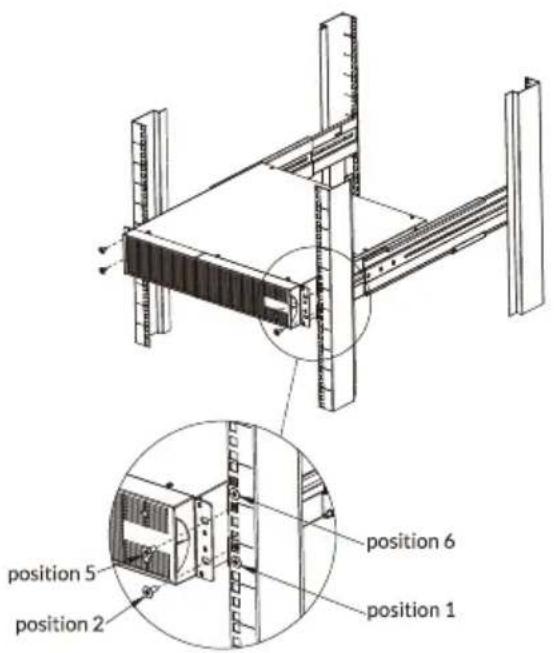

position 6 position 1Schritt 3: Einbau des Batteriemoduls
Stellen Sie das Batteriemodul auf eine stabile, ebene Fläche, mit der Vorderseite zu Ihnen. Befestigen Sie das Modul mit vier M5 × 12L Schrauben an der Vorderseite des Racks (Position 2 und 5).
VERTIKALE / TOWER-INSTALLATION
Schritt 1: Befestigung der Standfüße
Befestigen Sie die Standfüße (Rackwinkel) mit den Schrauben M5 × 12 (8 Stück) an der Unterseite des Batteriemoduls.

Schritt 2: Anbringen der Staubabdeckungen
Setzen Sie Staubabdeckungen in die nicht verwendeten Schraublöcher der Rackwinkel ein.

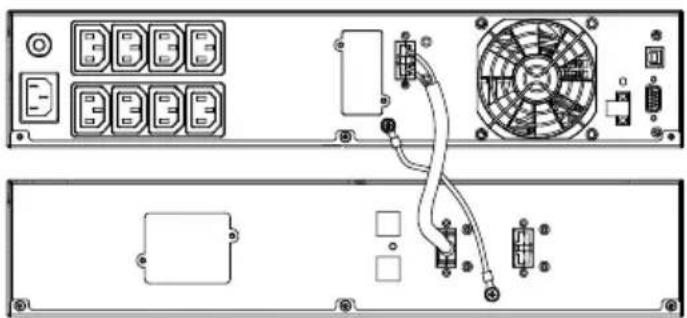

Schritt 1: Verbinden Sie das Batteriemodul mit dem Powermodul mithilfe des Batteriekabels.
Schritt 2: Befestigen Sie die
Erdungsverbindung mit Schrauben.

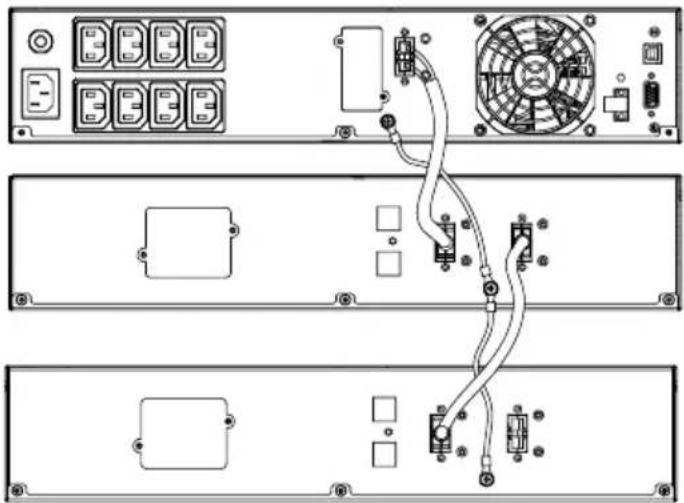

Schritt 1: Verbinden Sie das erste
Batteriemodul mit dem Powermodul.
Schritt 2: Verbinden Sie das zweite
Batteriemodul mit dem ersten
Batteriemodul.
Schritt 3: Befestigen Sie die
Erdungsverbindungen mit Schrauben.

BATTERIEINSTALLATION UND -AUSTAUSCH

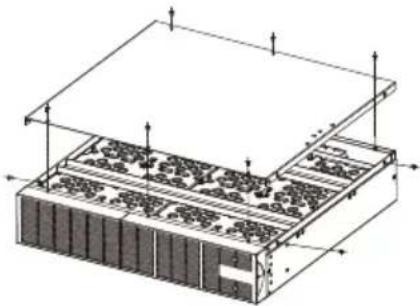

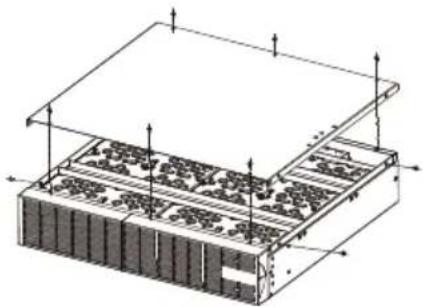

Schritt 1: Schrauben Sie die obere Abdeckung des Batteriemoduls ab und entfernen Sie sie.

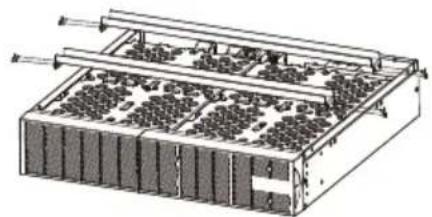

Schritt 2: Lösen und entfernen Sie die Stahlhaltebänder.

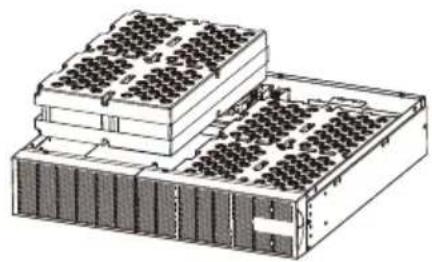

Schritt 3: Entnehmen Sie das Batteriepaket aus dem Modul.

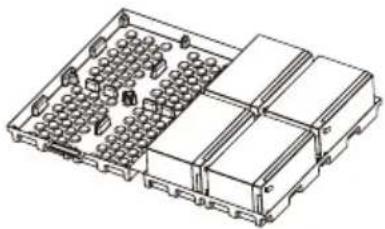

Schritt 4: ö ffnen Sie das Batteriepaket und tauschen Sie die Batterien aus.

Schritt 5: Setzen Sie das Batteriepaket, die Stahlhaltebänder und die obere Abdeckung wieder ein.

| Modell | EBM01R24VB | EBM01R48VB | EBM01R72VB |
| Batterietyp | |||
| Wartungsfreie, verschlossene Blei-Säure-Batterie | 12V / 9Ah x 2 Stk x 2 Sätze | 12V / 9Ah x 4 Stk x2 Sätze | 12V / 9Ah x 6 Stk x 2 Sätze |
| Nennspannung | 24Vdc | 48Vdc | 72Vdc |
| Ü berlastschutz | Sicherung | ||
| Physische Daten | |||
| Abmessungen (H x B x T) mm | 88 x 438 x 430 | 88 x 438 x 610 | |
| Gewicht (kg) | 15.10 | 24.60 | 36.02 |
| Umgebungsbedingungen | |||
| Betriebstemperatur | 0°C to 40°C | ||
| Relative Luftfeuchtigkeit | 0 to 90% (nicht kondensierend) | ||
