Produkttyp	USV (Unterbrechungsfreie Stromversorgung)
Marke	Conceptronic
Modell	ZEUS03EP
Anzeige	LCD-Bildschirm
Einschaltknopf	Ja, 2 Sekunden lang gedrückt halten zum Ein-/Ausschalten
Kommunikationsanschluss	1x USB-Anschluss
Netzwerkschutz	RJ-Anschlüsse für Internet-/Modem-/LAN-Schutz (je nach Modell)
Schutzschalter	Ja, Überlastschutz
Ausgangssteckdosen	Batteriegestützte und überspannungsgeschützte Steckdosen
Akustischer Alarm	Ja, auf stumm schaltbar (schneller Doppelklick)
Betriebsmodi	Netzmodus, PV-Modus, Energiesparmodus
Eingangsspannung	230 V AC, 50/60 Hz
Nennleistung (Schätzung)	800 VA / 480 W
Batterie	Wiederaufladbar, empfohlene Ladezeit: 8 Stunden
Verwaltungssoftware	Power Master (herunterladbar von powermonitor.software)
Abmessungen (B x T x H, Schätzung)	150 x 80 x 200 mm
Gewicht (Schätzung)	2 kg
Batteriewartung	Bei längerer Lagerung alle 3 Monate aufladen
Sicherheit	Nicht öffnen, Stromschlaggefahr; keine vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - ZEUS03EP CONCEPTRONIC

Wie installiere ich die USV CONCEPTRONIC ZEUS03EP?

Schließen Sie das Gerät an eine geschützte 230-V-Steckdose an, verbinden Sie Ihre Geräte mit den Batteriesteckdosen (Computer, Monitor) und drücken Sie dann 2 Sekunden lang den Einschaltknopf. Lassen Sie den Akku vor dem ersten Gebrauch mindestens 8 Stunden laden.

Warum hält die USV die erwartete Ladung nicht?

Die Batterien sind möglicherweise nicht vollständig geladen. Lassen Sie das Gerät dauerhaft angeschlossen, um eine optimale Ladung zu erhalten. Längere Lagerung ohne Nachladen verringert die Kapazität.

Wie deaktiviere ich den akustischen Alarm?

Drücken Sie zweimal schnell hintereinander den Einschaltknopf. Sie hören zwei kurze Pieptöne, die die Deaktivierung bestätigen. Die LED zeigt weiterhin den Status an.

Was tun bei erkannter Überlast?

Die USV gibt einen Daueralarm aus. Schalten Sie sie aus, trennen Sie ein Gerät von den Batteriesteckdosen, warten Sie 10 Sekunden und schalten Sie sie wieder ein. Überprüfen Sie, ob der Schutzschalter nicht ausgelöst ist.

Kann ich einen Laserdrucker an die USV anschließen?

Nein, Laserdrucker, Kopierer, Heizgeräte oder Staubsauger können das Gerät überlasten. Schließen Sie nur Computergeräte wie einen Computer oder Monitor an.

Wie installiere ich die Power Master Software?

Laden Sie es von powermonitor.software herunter, führen Sie die Datei aus und folgen Sie den Anweisungen. Nach dem Neustart erscheint das blaue Symbol im Benachrichtigungsbereich.

Die USV schaltet sich nicht ein, was tun?

Warten Sie 10 Sekunden nach dem Ausschalten und schalten Sie sie wieder ein. Überprüfen Sie, ob sie an eine funktionierende 230-V-Steckdose angeschlossen ist. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Gerät.

Wie lagere ich die USV für längere Zeit?

Laden Sie den Akku vollständig auf, bedecken Sie das Gerät und lagern Sie es an einem trockenen Ort. Laden Sie den Akku alle 3 Monate nach, um seine Lebensdauer zu erhalten.

Die USV gibt regelmäßige Pieptöne von sich, was bedeutet das?

Ein Piepton alle 30 Sekunden zeigt eine Batterieentladung an, alle 2 Sekunden eine schwache Batterie, alle 0,5 Sekunden eine Überspannung. Schlagen Sie die Alarmtabelle in der Anleitung nach.

Kann ich die USV selbst reparieren?

Nein, das Innere enthält auch im ausgesteckten Zustand spannungsführende Teile. Öffnen Sie niemals das Gehäuse. Überlassen Sie Reparaturen einem qualifizierten Techniker.

BEDIENUNGSANLEITUNG ZEUS03EP CONCEPTRONIC

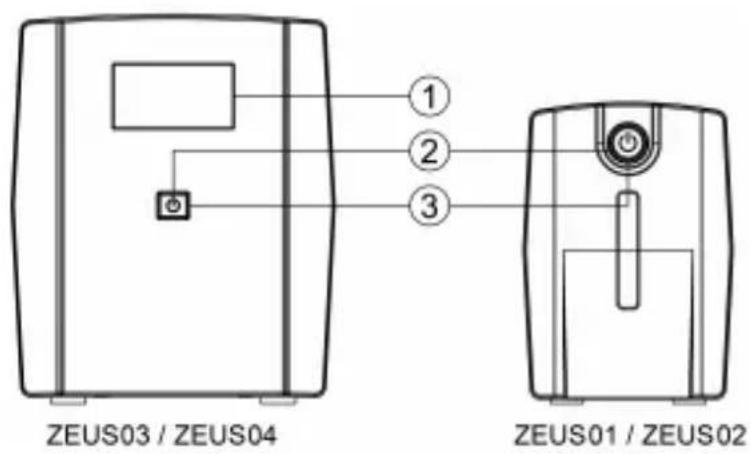

2. Gerätekomponenten

1. LCD Display
2. Netzschalter

Halten Sie den Schalter zum Ein-

/Ausschalten der USV 2

Sekunden gedrückt.

1. LED-Indikatoren

Diese LED leuchtet, wenn die

USV in Betrieb ist.

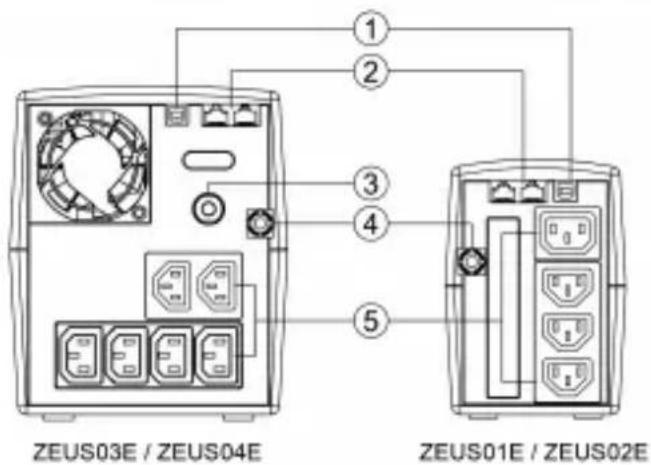

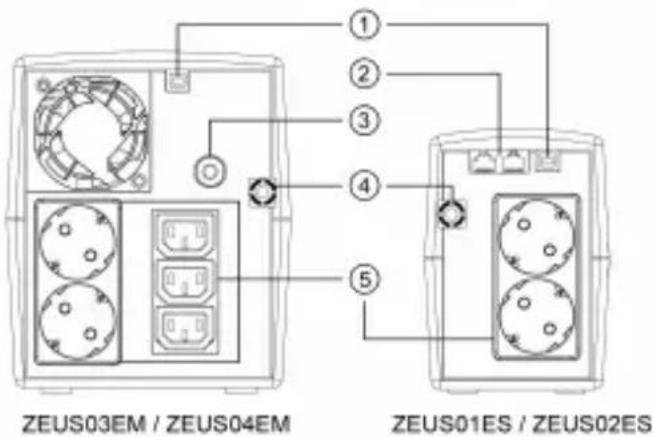

1. USB-Port

Dieser Anschluss ermöglicht die Verbindung und Kommunikation zwischen dem USB-Port am Computer und der USV.

1. Modem/LAN-Internetschutz (ZEUS01E/01ES/02E/02ES/03E/04E)

Kommunikationsschutzports schützen alle herkömmlichen Modems, Faxgeräte, Telefonleitungen oder Netzwerkkabel.

1. Trennschalter

Der Schutzschalter bietet optimalen Ü berlastungsschutz.

1. Eingangsnetzkabel

2. Ausgänge mit Akkureserve und Ü berspannungsschutz

Bieten Akkureserve und Ü berspannungsschutz. Sie können angeschlossene Geräte auch eine gewisse Zeit während eines Stromausfalls mit Strom versorgen.

ZEUS01 / ZEUS02

Alarmdefinitionen

	LED-Status	Alarm
Normal	LED-Beleuchtung	Aus
Akku entladen	Blinkt einmal alle 30 s	Signalton einmal alle 30 s
Akkustand gering	Blinkt einmal alle 2 s	Signalton einmal alle 2 s
Ü berlastung	Blinkt einmal alle 0,5 s	Signalton einmal alle 0,5 s
Aus, Lademodus	LED aus	Aus
Fehler	LED aus	Kontinuierlicher Alarm

Stumm-Einstellung: Der akustische Alarm kann durch schnelle zweimalige Betätigung der Ein-/Austaste ein- oder ausgeschaltet werden. Standardmäßig ist der Alarm eingeschaltet. Sie hören zwei kurze Signaltöne, wenn der Alarm ausgeschaltet ist.

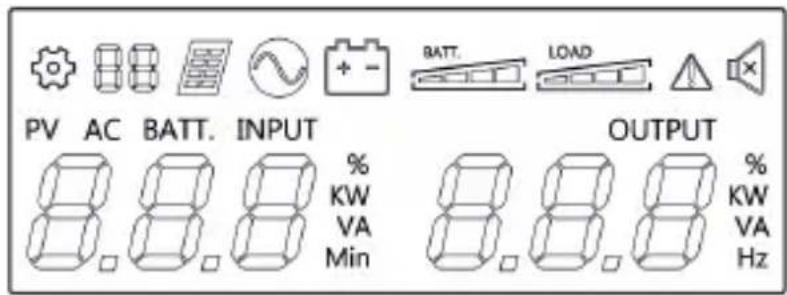

ZEUS03 / ZEUS04

Definitionen der leuchtenden LCD-Anzeigen

	Einstellungselement		Netzmodus
	PV-Modus		Akkumodus
[8204]	Fehler	(4230)	Ton inaktiv
	Akkumodus: AkkukapazitätNetzmodus:1. Akkuaufladung: DurchlaufendeAnzeige2. Akku vollständig geladen:Leuchtet3. Netzmodus ohne Ladegerät:Akkukapazität	[86AH7]	Ladestand

3. Installation & Verwendung

Hardware-Installationsanleitung

1. Ihre neue USV ist bei Erhalt sofort einsatzbereit. Sie sollten den Akku zur Gewährleistung maximaler Kapazität vor der Benutzung jedoch mindestens 8 Stunden aufladen. Bei Versand und Lagerung kann die Kapazität nachlassen. Laden Sie den Akku wieder auf, indem Sie das Gerät an eine Steckdose angeschlossen lassen. Das Gerät wird sowohl im ein- als auch im ausgeschalteten Zustand aufgeladen.
2. Wenn die USV ausgeschaltet und von der Stromversorgung getrennt ist, schließen Sie Computer, Monitor, Datenspeichergeräte mit externer Stromversorgung (Diskettenlaufwerke, Bandlaufwerke) usw. an die Ausgänge mit Akkustromversorgung an. Schließen Sie KEINE Laserdrucker, Kopierer, Heizgeräte, Staubsauger, Aktenvernichter oder anderen großen Elektrogerät an die Ausgänge mit Akkustromversorgung an. Der Energiebedarf solcher Geräte überlastet das Gerät und beschädigt es möglicherweise.
3. Schließen Sie die USV an eine 2-polige, 3-adrige geerdete Steckdose an. Stellen Sie sicher, dass die Steckdose durch eine Sicherung oder einen Schutzschalter geschützt ist und keine Geräte mit großem Strombedarf versorgt (z. B. Klimaanlage, Kühlschrank, Kopierer usw.). Verwenden Sie keine Verlängerungskabel.
4. Schalten Sie das Gerät über den Ein-/Ausschalter ein. Die Betriebsanzeige leuchtet und das Gerät gibt einen Signalton aus.
5. Falls eine Ü berlastung erkannt wird, ertönt ein akustischer Alarm und das Gerät gibt einen langen Signalton aus. Beheben Sie dieses Problem, indem Sie USV ausschalten und mindestens eines der Geräte von den Ausgängen mit Akkustromversorgung trennen. Warten Sie 10 Sekunden. Stellen Sie sicher, dass Schutzschalter / Sicherung normal funktionieren. Schalten Sie dann die USV ein.
6. Lassen Sie die USV zur Beibehaltung einer optimalen Akkuladung ständig an einer Steckdose angeschlossen.
7. Decken Sie die USV bei längerer Lagerung ab und laden Sie den Akku vollständig auf. Laden Sie den Akku zur Gewährleistung der Laufzeit alle drei Monate auf.

Softwareinstallation auf Ihrem PC

Die Power-Master-Software bietet eine anwenderfreundliche Oberfläche zur Verwaltung Ihrer Energiesysteme. Die grafische Oberfläche lässt sich intuitiv bedienen, zeigt wichtige Energiedaten auf einen Blick. Bitte installieren Sie die Software mit den nachstehenden Schritten.

Installationsverfahren:

1. Laden Sie Power Master von folgender Webseite herunter:

http://www.powermonitor.software/

1. Doppelklicken Sie auf die Datei und befolgen Sie die Installationsschritte. Wenn Ihr Computer neu startet, erscheint die Software Power Master als blaues Symbol im Systemtray.

Achtung

• Installieren Sie das Gerät zur Vermeidung von Brand- und Stromschlaggefahren in einem Innenbereich mit kontrollierter Temperatur und Feuchtigkeit, der frei von leitfähigen Verschmutzungen ist.
• Stromschlaggefahr, Abdeckung nicht entfernen. Keine vom Benutzer reparierbaren Teile. Reparaturen qualifiziertem Servicepersonal überlassen.
• Stromschlaggefahr, gefährliche stromführende Teile im Inneren dieser USV können an der Batterieversorgung anliegen, selbst wenn die Netzstromversorgung getrennt ist.
• Stromschlaggefahr, Batterieschaltkreis ist nicht vom Netzeingang isoliert; gefährliche Spannung kann zwischen Batterieanschlüssen und Erde existieren. Vor Berühren testen.

Hinweis: Diese Anleitung enthält wichtige Sicherheitshinweise. Bitte befolgen Sie während der Installation aufmerksam alle Anweisungen. Lesen Sie diese Anleitung aufmerksam, bevor Sie versuchen, das Produkt auszupacken, zu installieren oder in Betrieb zu nehmen.

Hinweis: Die USV dient nur dem Einsatz mit Computerlasten.

Problemlösung

Symptom	Mögliche Ursache	Lösung
Die USV erreicht nicht die erwartete Laufzeit.	Akku ist nicht vollständig aufgeladen.	Laden Sie den Akku auf, indem Sie die USV angeschlossen lassen.
Die USV schaltet sich nicht ein.	Der Ein-/Ausschalter ist so konzipiert, dass Schäden durch schnelles Ein- und Ausschalten vermieden werden.	Schalten Sie die USV aus. Warten Sie 10 Sekunden, schalten Sie die USV dann wieder ein.
	Das Gerät ist nicht an eine Steckdose angeschlossen.	Das Gerät muss an eine Steckdose mit 230 V Wechselspannung bei 50/60 Hz angeschlossen werden.
Ausgänge versorgen Geräte nicht mit Strom.	Schutzschalter wurde aufgrund einer Ü berlastung ausgelöst.	Schalten Sie die USV aus und trennen Sie mindestens eines der angeschlossenen Geräte. Ziehen Sie das Netzkabel der USV und drücken Sie den Schutzschalter hinein.
	Akku ist entladen.	Lassen Sie das Gerät mindestens 4 Stunden aufladen.
