ZEUS03EP - Alimentation d'énergie non interruptible CONCEPTRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (Alimentation d'énergie non interruptible)
Marque	Conceptronic
Modèle	ZEUS03EP
Affichage	Écran LCD
Bouton d'alimentation	Oui, appui long 2 secondes pour allumer/éteindre
Port de communication	1 port USB
Protection réseau	Ports RJ pour protection Internet/modem/LAN (selon modèle)
Disjoncteur	Oui, protection contre les surcharges
Prises de sortie	Prises de secours sur batterie et protégées contre les surtensions
Alarme sonore	Oui, réglable en mode muet (double pression rapide)
Modes de fonctionnement	Mode ligne, Mode PV, Mode économie d'énergie
Tension d'entrée	230 V CA, 50/60 Hz
Puissance nominale (estimation)	800 VA / 480 W
Batterie	Rechargeable, temps de charge recommandé : 8 heures
Logiciel de gestion	Power Master (téléchargeable sur powermonitor.software)
Dimensions (L x l x H, estimation)	150 x 80 x 200 mm
Poids (estimation)	2 kg
Entretien batterie	Recharger tous les 3 mois en stockage prolongé
Sécurité	Ne pas ouvrir, risque de choc électrique ; pièces non réparables par l'utilisateur

FOIRE AUX QUESTIONS - ZEUS03EP CONCEPTRONIC

Comment installer l'onduleur CONCEPTRONIC ZEUS03EP ?

Branchez l'appareil sur une prise murale 230 V protégée, connectez vos équipements aux prises batterie (ordinateur, moniteur), puis appuyez 2 secondes sur le bouton d'alimentation. Laissez charger la batterie au moins 8 heures avant la première utilisation.

Pourquoi l'onduleur ne tient-il pas la charge prévue ?

Les batteries peuvent ne pas être complètement chargées. Laissez l'appareil branché en permanence pour maintenir une charge optimale. Un stockage prolongé sans recharge réduit la capacité.

Comment désactiver l'alarme sonore ?

Appuyez rapidement deux fois sur le bouton d'alimentation. Vous entendrez deux bips courts confirmant la désactivation. La LED continue d'indiquer l'état.

Que faire en cas de surcharge détectée ?

L'onduleur émet une alarme continue. Éteignez-le, débranchez un équipement des prises batterie, attendez 10 secondes, puis rallumez. Vérifiez que le disjoncteur n'est pas déclenché.

Puis-je brancher une imprimante laser sur l'onduleur ?

Non, les imprimantes laser, photocopieurs, radiateurs ou aspirateurs peuvent surcharger l'appareil. Branchez uniquement du matériel informatique comme un ordinateur ou un moniteur.

Comment installer le logiciel Power Master ?

Téléchargez-le depuis powermonitor.software, exécutez le fichier et suivez les instructions. Après redémarrage, l'icône bleue apparaît dans la zone de notification.

L'onduleur ne s'allume pas, que faire ?

Attendez 10 secondes après l'avoir éteint, puis rallumez. Vérifiez qu'il est branché sur une prise 230 V fonctionnelle. Si le problème persiste, testez avec un autre équipement.

Comment ranger l'onduleur pour une longue durée ?

Chargez complètement la batterie, couvrez l'appareil et stockez-le dans un endroit sec. Rechargez la batterie tous les 3 mois pour préserver sa durée de vie.

L'onduleur émet des bips réguliers, que signifie-t-il ?

Un bip toutes les 30 secondes indique une décharge de batterie, toutes les 2 secondes une batterie faible, toutes les 0,5 seconde une surtension. Consultez le tableau des alarmes dans la notice.

Puis-je réparer moi-même l'onduleur ?

Non, l'intérieur contient des parties sous tension même débranché. N'ouvrez jamais le boîtier. Confiez toute réparation à un technicien qualifié.

MODE D'EMPLOI ZEUS03EP CONCEPTRONIC

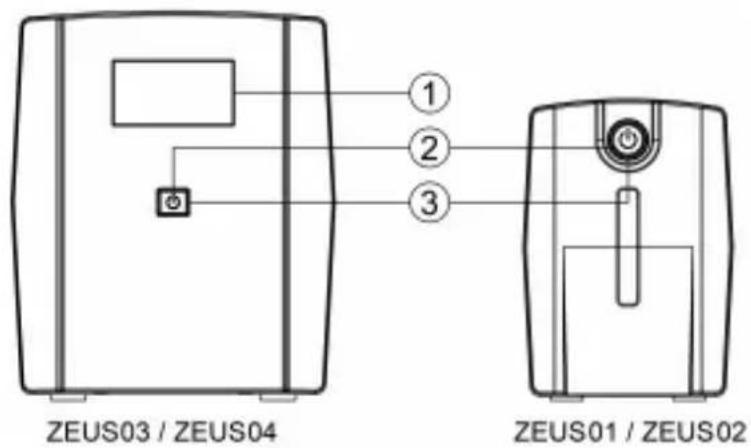

2. Aperçu du produit

1. LCD Display
2. Bouton d'alimentation
   Appuyez sur l'interrupteur pendant 2 secondes pour allumer ou éteindre l'onduleur.
3. Voyants DEL
   Cette LED est allumée lorsque l'onduleur fonctionne.

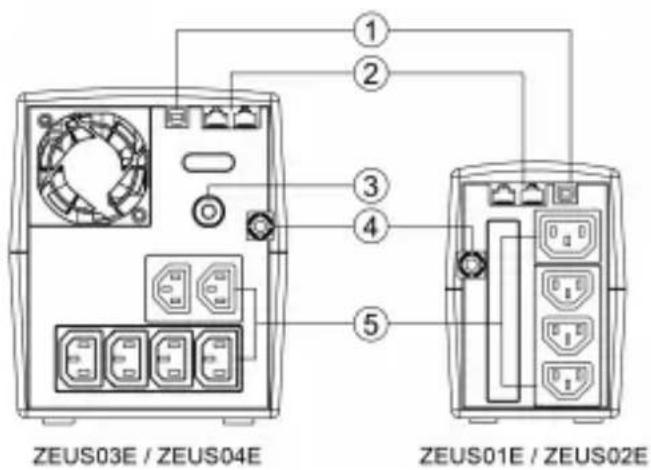

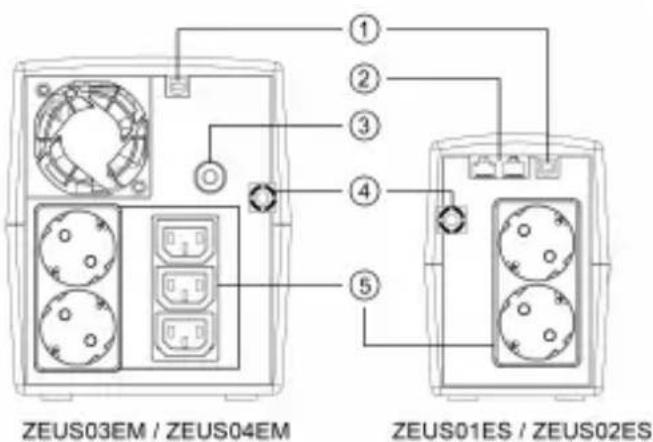

1. Port USB

Ce port permet la connexion et la communication depuis le port USB de l'ordinateur vers l'onduleur.

1. Protection Internet modem/LAN (ZEUS01E/01ES/02E/02ES/03E/04E)

Les ports de protection de communication protègent les modems, fax, lignes téléphoniques ou câbles réseau standard.

1. Disjoncteur

Le disjoncteur assure une protection optimale contre les surcharges.

1. Cordon d'alimentation d'entrée

2. Prises de secours sur batterie et protégées contre les surtensions

FRANCAIS

Procurent un secours sur batterie et une protection contre les surtensions. Elles garantissent qu'une alimentation est fournie aux équipements connectés sur une période pendant une panne de courant.

ZEUS01 / ZEUS02

Définitions des alarmes

	Statut LED	Alarme
Normal	Éclairage LED	éteint
Décharge de batterie	Clignote une fois toutes les 30 s	Émet un bip toutes les 30 s
Batterie faible	Clignote une fois toutes les 2 s	Émet un bip toutes les 2 s
Surtension	Clignote une fois toutes les 0,5 s	Émet un bip toutes les 0,5 s
Mode chargement désactivé	LED éteinte	éteint
Défaut	LED éteinte	Alarme continue

Réglage du mode muet : L'alarme sonore peut être désactivée ou activée en appuyant rapidement deux fois sur le bouton d'alimentation. Par défaut, l'alarme est activée. Vous entendrez deux bips courts lorsque l'alarme sera désactivée.

ZEUS03 / ZEUS04

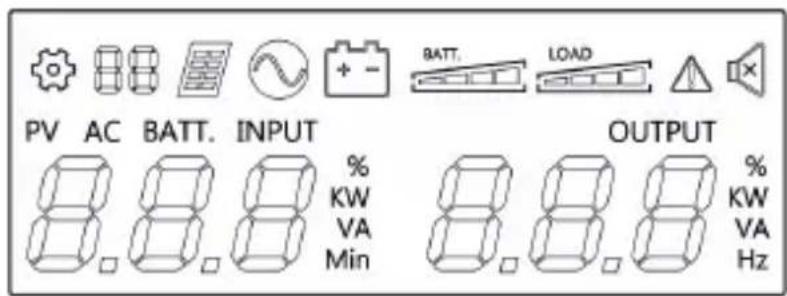

Définitions des indicateurs LCD éclairés

	Élément de réglage		Mode ligne
	Mode PV		Mode économie d'énergie
	Défaut		Désactivation du son
	Mode économie d'énergie:Capacité batterieMode ligne:1. Batterie en cours dechargement : éclairage selon uncycle		Niveau de recharge
	2. Batterie entièrement chargée : éclairage3. Mode ligne sans chargeur : Capacité batterie

3. Installation & Utilisation

Guide d'installation du matériel

1. Votre nouvel onduleur peut être utilisé immédiatement après réception. Cependant, recharger la batterie pendant au moins 8 heures est recommandé pour garantir que la capacité de charge maximum de la batterie est atteinte. Une perte de charge peut se produire pendant le transport et le stockage. Pour recharger la batterie, laissez simplement l'unité branchée sur une prise électrique CA. L'unité se charge en position marche et arrêt.
2. Avec l'onduleur éteint et débranché, connectez l'ordinateur, le moniteur et les dispositifs de stockage de données à alimentation externe (lecteur Zip, lecteur Jazz, lecteur de bande), etc. sur les prises alimentées par la batterie. NE branchez PAS d'imprimante laser, de photocopieur, de radiateur, d'aspirateur, de déchiqueteuse ou d'autre appareil électrique imposant sur les prises alimentées par la batterie. Les exigences d'alimentation de ces appareils pourraient surcharger et endommager l'appareil.
3. Branchez l'onduleur sur une prise à 2 pôles et 3 fils reliée à la terre (prise murale). Assurez-vous que la prise murale est protégée par un fusible ou un disjoncteur et n'alimente pas un équipement avec une forte demande électrique (par exemple climatiseur d'air, réfrigérateur, photocopieur, etc.). Évitez d'utiliser des rallonges.
4. Appuyez sur le bouton d'alimentation pour allumer l'unité. L'indicateur lumineux de mise sous tension s'allume et l'unité émet un « bip ».
5. Si une surcharge est détectée, une alarme sonore retentit et l'unité émet un bip long. Pour la corriger, éteignez l'onduleur et débranchez au moins un équipement des prises alimentées par la batterie. Attendez 10 secondes. Assurez-vous que le disjoncteur/fusible est normal puis allumez l'onduleur.
6. Pour maintenir une charge de batterie optimale, laissez l'onduleur branché sur une prise électrique CA en permanence.
7. Pour ranger votre onduleur pendant une durée prolongée, couvrez-le et rangez-le avec la batterie complètement chargée. Rechargez la batterie tous les trois mois pour préserver la durée de vie de la batterie.

Installation du logiciel sur votre PC

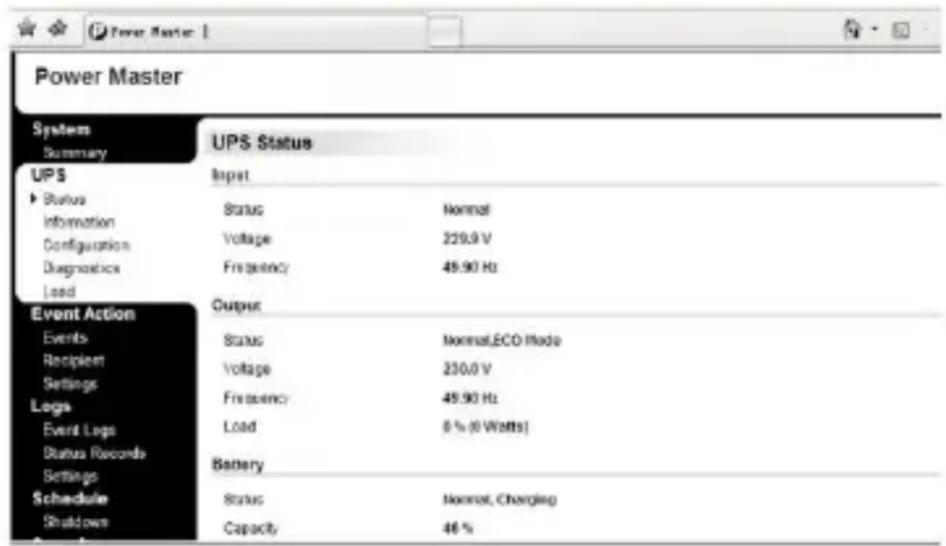

Le logiciel de gestion Power Master propose une interface conviviale pour vos systèmes électriques. L'interface graphique est intuitive et affiche les informations essentielles de l'alimentation d'un coup d'œil. Veuillez suivre la procédure ci-dessous pour installer le logiciel.

Procédure d'installation :

1. Téléchargez Power Master depuis le site Web :

http://www.powermonitor.software/

1. Double cliquez sur le fichier et suivez les étapes d'installation. Lorsque votre ordinateur redémarre, le logiciel Power Master apparaît sous la forme d'une icône bleue située dans la zone de notification.

• Afin de prévenir tout risque d'incendie ou de choc électrique, installez dans un local intérieur avec température et humidité contrôlées, exempt de contaminants conducteurs.
• Risque de choc électrique, ne pas retirer le couvercle. Il n'y a pas de pièce réparable. Confiez tout besoin d'entretien à un dépanneur qualifié.
• Risque de choc électrique, des parties actives dangereuses à l'intérieur de cet onduleur peuvent être sous tension à partir de la batterie même lorsque l'entrée d'alimentation CA est débranchée.
• Risque de choc électrique, le circuit de la batterie n'est pas isolé de l'entrée CA, une tension dangereuse est susceptible d'exister entre les bornes de la batterie et la terre. Tester avant de toucher.

Remarque: Ce manuel contient d'importantes instructions de sécurité. Veuillez suivre attentivement toutes les instructions durant l'installation. Lisez ce manuel entièrement avant de déballer, installer ou faire fonctionner l'appareil.

Remarque: L'onduleur est conçu pour une utilisation uniquement avec des ordinateurs.

DÉ PANNAGE

Problème	Cause possible	Résolution
L'onduleur ne présente pas la durée de fonctionnement prévue	Les batteries ne sont pas complètement chargées.	Rechargez la batterie en laissant l'onduleur branché.
L'onduleur ne s'allume pas.	L'interrupteur marche/arrêt est conçu pour éviter les dommages en l'éteignant et en l'allumant rapidement.	Éteignez l'onduleur. Attendez 10 secondes puis allumez l'onduleur.
	L'unité n'est pas branchée à une prise électrique CA.	L'unité doit être branchée à une prise électrique 230 V CA 50/60 Hz.
Les prises ne fournissent pas d'alimentation aux équipements	Le disjoncteur est déclenché en raison d'une surcharge	Éteignez l'onduleur et débranchez au moins un équipement connecté. Débranchez le cordon d'alimentation de l'onduleur puis appuyez sur le bouton du disjoncteur.
	Les batteries sont déchargées	Laissez l'unité se recharger pendant au moins 4 heures.
