MANUAL DE UTILIZADOR ZEUS03EP CONCEPTRONIC

2. Resumo do produto

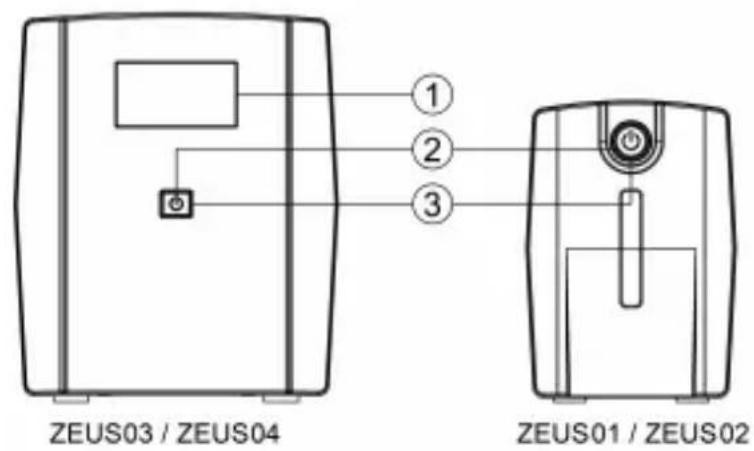

ZEUS03 / ZEUS04 ① ② ③ ZEUS01 / ZEUS02

1. LCD Display
2. Botão de energia

Pressione o botão durante 2 segundos para ligar ou desligar a UPS.

1. Indicadores LED

Este LED acende quando a UPS estiver a funcionar.

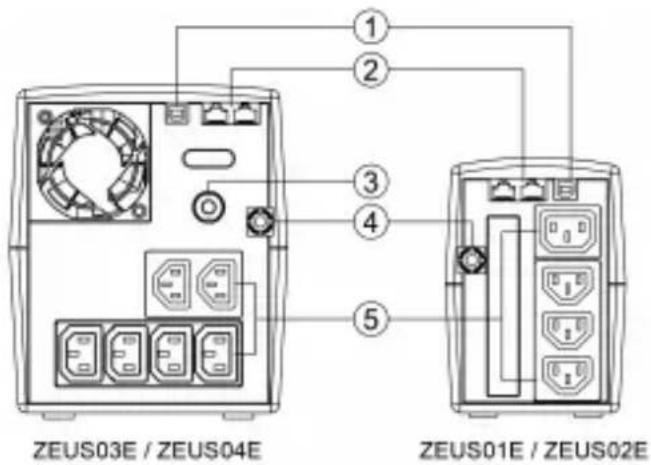

ZEUS03E / ZEUS04E ① ② ③ ④ ⑤ ZEUS01E / ZEUS02E

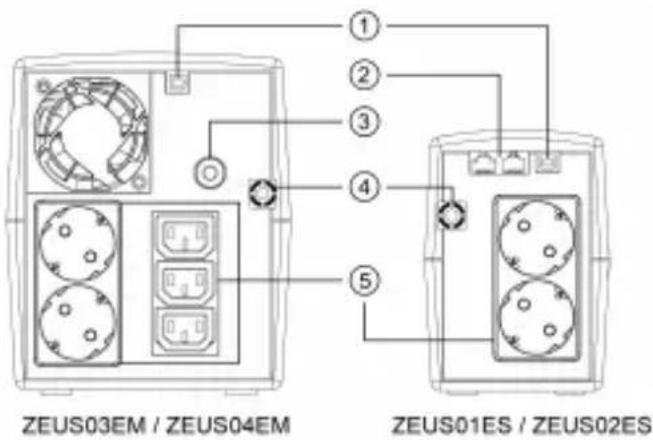

① ② ③ ④ ⑤ ZEUS03EM / ZEUS04EM ZEUS01ES / ZEUS02ES

1. Porta USB

Esta porta permite a ligação e comunicação da porta USB do computador à unidade UPS.

1. Proteção de Internet para modem/LAN (ZEUS01E/01ES/02E/02ES/03E/04E)

As portas de proteção de comunicação protegerão qualquer modem, fax, linha telefónica ou cabo de rede.

1. Disjuntor

O disjuntor oferece uma proteção ideal contra sobrecargas.
4. Tomada de cabo de alimentação
5. Tomadas de bateria de reserva com proteção contra picos de tensão

PORTUGUÊS

Oferecem bateria de reserva e proteção contra picos de tensão. Asseguram o fornecimento de energia aos equipamentos ligados durante um perí odo de tempo em caso de falha de energia.

ZEUS01 / ZEUS02

Definições de alarme

	Estado do LED	Alarme
Normal	LED aceso	desativado
Descarga da bateria	Pisca uma vez a cada 30 segundos	Um aviso sonoro a cada 30 segundos
Bateria fraca	Pisca uma vez a cada 2 segundos	Um aviso sonoro a cada 2 segundos
Sobrecarga	Pisca uma vez a cada 0,5 segundos	Um aviso sonoro a cada 0,5 segundos
Desligado, modo de carregamento	LED apagado	desativado
Falha	LED apagado	Alarme contí nuo

Definição de interrupção do som: O alarme sonoro pode ser desativado ou ativado pressionando rapidamente o botão de energia duas vezes. A predefinição é Alarme ativado. Serão emitidos dois breves avisos sonoros quando o alarme for ativado.

ZEUS03 / ZEUS04

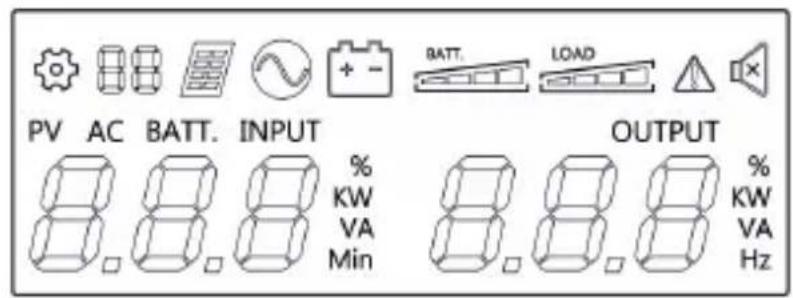

Definições dos indicadores do LCD

PV AC BATT. INPUT % KW VA Min BATT. LOAD OUTPUT % KW VA Hz

[508C]	Item de definição		Modo de linha
	Modo PV		Modo de bateria
[HBAC]	Falha		Som desativado
	Modo de bateria: Capacidade da bateriaModo de linha:1. Bateria a carregar: iluminação alternada dos níveis2. Bateria totalmente carregada:aceso3. Modo de linha semcarregador:Capacidade da bateria		Ní vel de carga

3. Instalação & Utilização

Guia de instalação do hardware

1. A sua nova UPS poderá ser imediatamente utilizada. Contudo, é recomendado que a bateria seja carregada durante pelo menos 8 horas para garantir que a capacidade máxima da bateria é atingida. Durante a expedição e o armazenamento poderá ocorrer perda de carga da bateria. Para carregar a bateria, mantenha a unidade ligada a uma tomada CA. A unidade irá carregar quer esteja ligada ou desligada.
2. Com a unidade UPS desligada, ligue o computador, monitor e qualquer dispositivo de armazenamento de dados alimentado externamente (unidade Zip, Jazz, unidade de fita), etc. às tomadas da bateria. NÃ O ligue impressoras a laser, fotocopiadoras, aquecedores, aspiradores, destruidores de papel ou outros dispositivos elétricos de grandes dimensões às tomadas da bateria. Os requisitos energéticos destes dispositivos irão sobrecarregar e possivelmente danificar a unidade.
3. Ligue a UPS a uma tomada com 2 terminais, 3 fios e com ligação à terra (tomada elétrica). Certifique-se de que a tomada elétrica está protegida por um fusí vel ou disjuntor e não está ligada a equipamentos com requisitos energéticos elevados (por exemplo, ar condicionado, frigorí fico, fotocopiadora, etc.). Evite utilizar cabos de extensão.
4. Pressione o botão de energia para ligar a unidade. O indicador de energia irá acender e a unidade emitirá um "aviso sonoro".
5. Caso seja detetada uma sobrecarga, será emitido um alarme sonoro e a unidade emitirá um aviso sonoro longo. Para corrigir esse problema, desligue a UPS e desligue pelo menos um equipamento das tomadas da bateria. Aguarde 10 segundos. Certifique-se de que o disjuntor/fusí vel está em condições normais e, em seguida, ligue a UPS.
6. Para manter a carga ideal da bateria, mantenha a UPS sempre ligada a uma tomada CA.
7. Para armazenar a UPS durante um período prolongado, cubra-a e armazene-a com a bateria totalmente carregada. Recarregue a bateria a cada três meses para manter a capacidade da bateria.

Instalação do software no PC

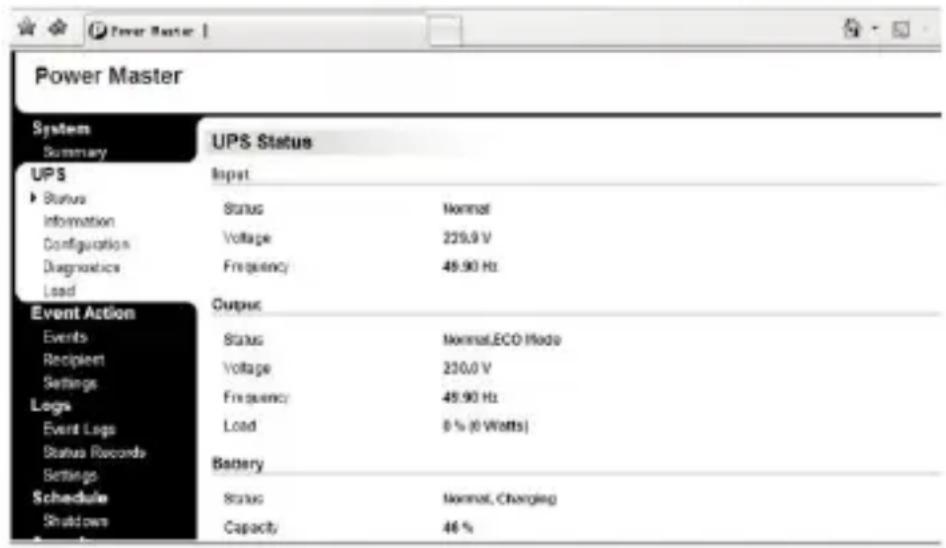

O software de gestão Power Master oferece uma interface intuitiva para os seus sistemas de energia. A interface gráfica de utilizador é intuitiva e apresenta informações de energia essenciais. Siga o procedimento indicado abaixo para instalar o software.

Procedimento de instalação:

1. Transfira o software Power Master a partir do website:
   http://www.powermonitor.software/
2. Faça duplo clique no ficheiro e siga os passos de instalação. Quando o seu computador reiniciar, o í cone do software Power Master será exibido no tabuleiro do sistema.

• Para evitar o risco de incêndio ou choque elétrico, instale a UPS numa área interior com temperatura e humidade controladas, e livre de contaminantes condutores.
• Risco de choque elétrico, não remover a cobertura. Não existem componentes suscetíveis de manutenção por parte do utilizador. As reparações devem ser realizadas por pessoal qualificado.
• Risco de choque elétrico, os componentes com corrente perigosa no interior desta UPS podem receber energia da bateria mesmo quando a alimentação AC estiver desligada.
• Risco de choque elétrico, o circuito da bateria não está isolado da entrada AC, poderá existir voltagem perigosa entre os terminais da bateria e a terra. Teste antes de tocar.

Nota: Este manual contém instruções de segurança importantes. Siga todas as instruções cuidadosamente durante a instalação. Leia atentamente este manual antes de retirar da embalagem, instalar ou utilizar a UPS.

Nota: A UPS foi concebida para utilização apenas com cargas de computadores.

Resolução de problemas

Sintoma	Causa provável	Solução
A UPS não atinge a autonomia esperada	As baterias não estão totalmente carregadas.	Carregue a bateria deixando a UPS ligada.
A UPS não liga	O botão para ligar/desligar foi concebido para impedir danos causados pelo encerramento e ligação rápidos do aparelho.	Desligue a UPS. Aguarde 10 segundos e, em seguida, ligue a UPS.
	A unidade não está ligada a uma tomada CA.	A unidade deve estar ligada a uma tomada 230V CA 50/60Hz.
As tomadas não fornecem energia aos equipamentos	O disjuntor disparou devido a sobrecarga	Desligue a UPS e desligue o cabo de pelo menos um equipamento ligado. Desligue o cabo de alimentação da UPS e, em seguida, pressione o botão do disjuntor.
	As baterias estão descarregadas	Permita que a unidade recarregue durante pelo menos 4 horas.
