MANUAL DE USUARIO ZEUS07 CONCEPTRONIC

Guía de Instalación Rápida

2. Descripción del producto

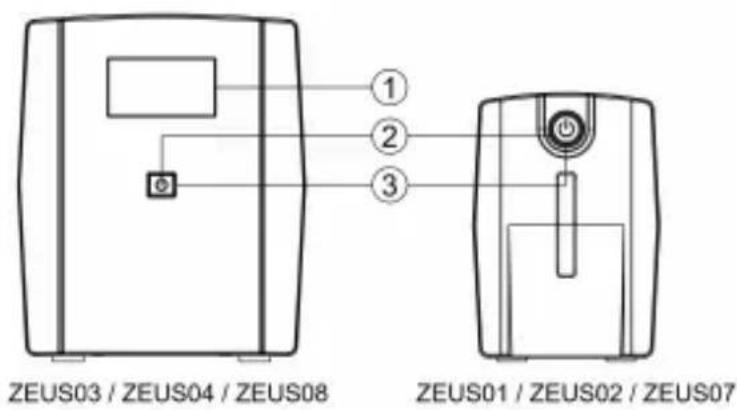

ZEUS03 / ZEUS04 / ZEUS08 ① ② ③ ZEUS01 / ZEUS02 / ZEUS07

1. LCD Display
2. Conmutador de alimentación

Presione el interruptor durante 2 segundos para encender o apagar el SAI.

1. Indicadores LED

Este LED se ilumina cuando está funcionando el SAI.

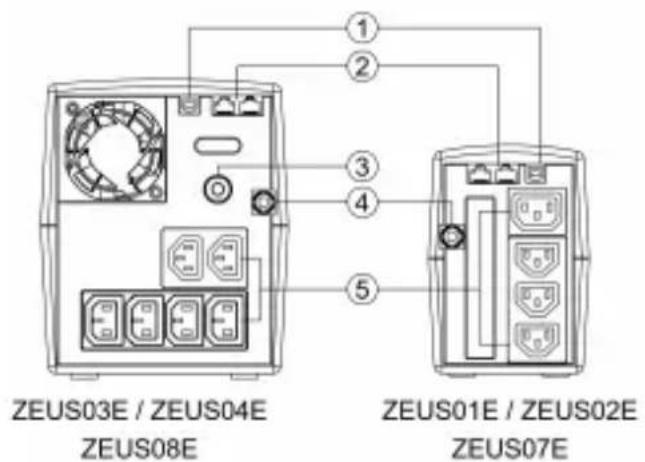

ZEUS03E / ZEUS04E ZEUS08E ① ② ③ ④ ⑤ ZEUS01E / ZEUS02E ZEUS07E

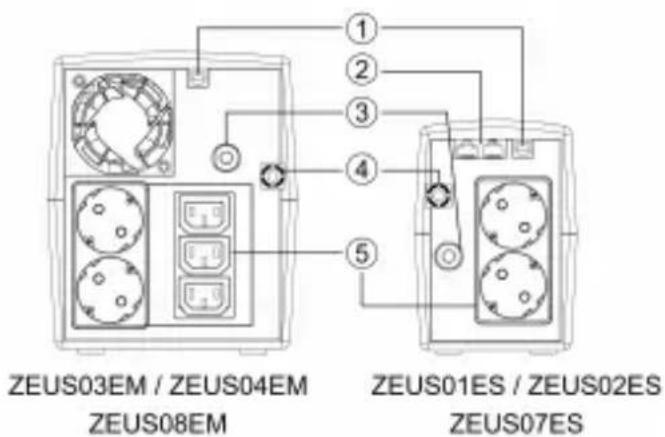

ZEUS03EM / ZEUS04EM ZEUS08EM ZEUS01ES / ZEUS02ES ZEUS07ES

1. Puerto USB

Este puerto permite la conexión y la comunicación desde el puerto USB del ordenador a la unidad SAI.

1. Protección de Internet de módem/LAN

(ZEUS01E/01ES/02E/02ES/03E/04E/07E/07ES/08E)

Los puertos de protección de la comunicación protegerán cualquier fax, lí nea telefónica, cable de red o módem estándar.

1. Disyuntor

El disyuntor de circuito proporciona una óptima protección contra sobrecargas.

1. Cable de alimentación de entrada

2. Baterí a de reserva y tomas de protección contra sobretensiones

Proporcionan baterí a de reserva y protección contra sobretensiones. Garantizan que se proporcione alimentación a los equipos conectados en un periodo de tiempo durante un fallo de alimentación.

ZEUS01 / ZEUS02 / ZEUS07

Definiciones de la alarma

	Estado del LED	Alarma
Normal	LED iluminado	Apagada
Baterí a descargada	Parpadea una vez cada 30 seg.	Emite un pitido cada 30 seg.
Baterí a baja	Parpadea una vez cada 2 seg.	Emite un pitido cada 2 seg.
Sobrecarga	Parpadea una vez cada 0,5 seg.	Emite un pitido cada 0,5 seg.
Modo de carga apagado	LED apagado	Apagada
Error	LED apagado	Alarma continua

Ajuste del silencio: La alarma audible se puede apagar o encender pulsando rápidamente el botón de alimentación dos veces. El ajuste predeterminado es el de Alarma encendida. Escuchará dos breves pitidos cuando se apague la Alarma.

ZEUS03 / ZEUS04 / ZEUS08

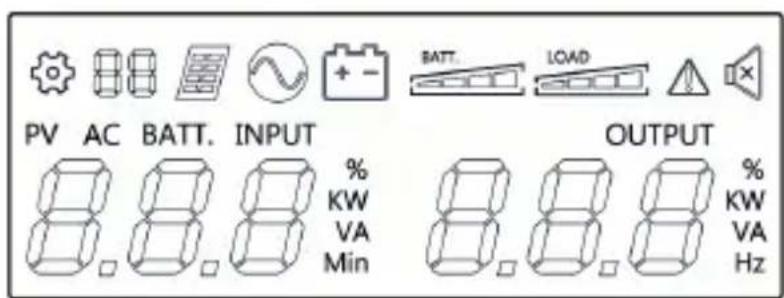

Definiciones de los indicadores LCD iluminados

PV AC BATT. INPUT % KW VA Min BATT. LOAD OUTPUT % KW VA Hz

	Elemento de ajuste		Modo de lí nea
	Modo PV		Modo de baterí a
	Error		Sonido desactivado
	Modo de baterí a: Capacidad de la baterí aModo de lí nea:1. Baterí a cargando: se ilumina paulatinamente2. Baterí a totalmente cargada: iluminado3. Modo de lí nea sin cargador:Capacidad de la baterí a		Nivel de carga

3. Instalación & Utilización

Guí a de instalación del hardware

1. Puede utilizar su nuevo SAI nada más recibirlo. Sin embargo, le recomendamos que recargue la baterí a durante al menos 8 horas para asegurarse de que consigue la capacidad de carga máxima de la baterí a. Puede perder algo de carga durante el enví o y el almacenamiento. Para recargar la baterí a, simplemente deje la unidad enchufada en una toma de corriente alterna. La unidad se cargará tanto en la posición de encendido como en la posición de apagado.
2. Con la unidad SAI apagada y desenchufada, conecte el ordenador, el monitor y cualquier dispositivo de almacenamiento de datos alimentado externamente (unidad Zip, unidad Jazz, unidad de cinta, etc.) a las tomas de suministro de alimentación de la baterí a. NO enchufe impresoras láser, fotocopiadoras, calentadores ambientales, aspiradoras, trituradoras de papel ni ningún otro dispositivo eléctrico de gran potencia a las tomas de suministro de alimentación de la baterí a. Las demandas de energí a de estos dispositivos sobrecargarán y, posiblemente, dañarán la unidad.
3. Enchufe el SAI a una toma de corriente (de pared) conectada a tierra de 2 clavijas y 3 cables. Asegúrese de que la toma de corriente de pared está protegida mediante un fusible o un disyuntor de circuito y no está suministrando a equipos con grandes demandas de electricidad (por ejemplo: aparatos de aire acondicionado, frigorí ficos, fotocopiadoras, etc.) Evite el uso de cables alargadores.
4. Pulse el interruptor de alimentación para encender la unidad. La luz indicadora de encendido se iluminará y la unidad emitirá un pitido.
5. Si se detecta una sobrecarga, sonará una alarma audible y la unidad emitirá un largo pitido. Para solucionarlo, apague el SAI y desenchufe al menos uno de los equipos de las tomas de suministro de alimentación de la baterí a. Espere 10 segundos. Asegúrese de que el disyuntor de circuito y el fusible funcionen normalmente y, a continuación, encienda el SAI.
6. Para mantener una óptima carga de la baterí a, deje el SAI enchufado a una toma de corriente alterna en todo momento.
7. Para guardar el SAI durante un largo periodo de tiempo, cúbralo y guárdelo con la baterí a totalmente cargada. Recargue la baterí a cada tres meses para garantizar su vida útil.

Instalar el software en su PC

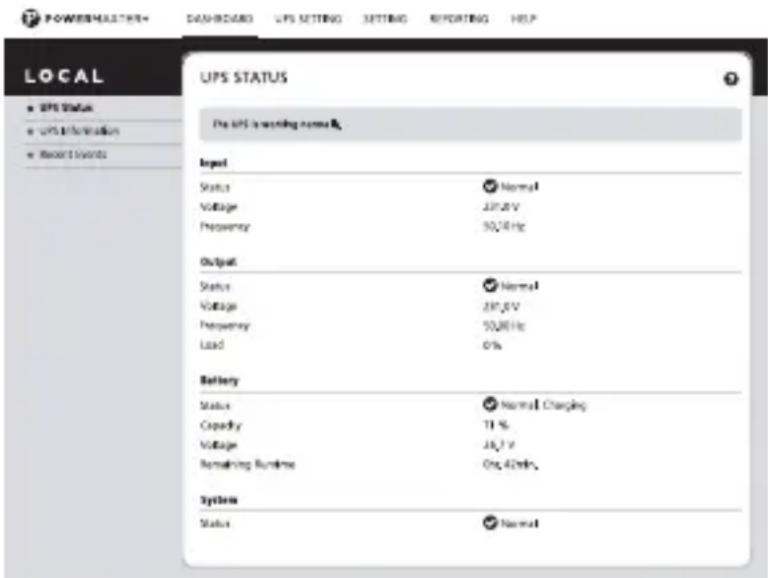

El software de administración de la guí a de alimentación proporciona una interfaz sencilla para los sistemas de alimentación. La interfaz gráfica del usuario es intuitiva y muestra información de alimentación esencial en un vistazo. Siga el procedimiento que se indica a continuación para instalar el software.

Procedimiento de instalación:

1. Descargue Power Master+ desde el sitio web: https://www.powermonitor.software/2.Haga doble clic en el archivo y siga los pasos de instalación. Cuando se reinicie el ordenador, aparecerá el software Power Master como un icono azul ubicado en la bandeja del sistema.

Solución de problemas

Sí ntoma	Causa posible	Remedio
El tiempo de ejecución del SAI no es el esperado.	Las baterí as no están totalmente cargadas.	Recargue la baterí a dejando enchufado el SAI.
El SAI no se enciende.	El interruptor de encendido/apagado está diseñado para evitar posibles daños por apagarlo y encenderlo rápidamente.	Apague el SAI. Espere 10 segundos y, a continuación, encienda el SAI.
	La unidad no está conectada a una toma de corriente alterna.	La unidad debe estar conectada a una toma de 230 VCA y 50/60 Hz.
Las tomas no suministran alimentación a los equipos.	El disyuntor de circuito ha saltado debido a una sobrecarga.	Apague el SAI y desenchufe al menos uno de los equipos conectados. Desenchufe el cable de alimentación del SAI y, a continuación, presione el interruptor del disyuntor de circuito.
	Las baterí as están descargadas.	Deje que la unidad se recargue durante al menos 4 horas.

Precaución

• Para evitar el riesgo de incendio o descargas eléctricas, instale el producto en un área interior con control de temperatura y humedad que no contenga contaminantes conductores.
• Riesgo de descargas eléctricas. No quitar la tapa. En el interior no hay ninguna pieza que el usuario pueda reparar. Remita las reparaciones al personal de servicio técnico cualificado.
• Riesgo de descarga eléctrica. En el interior del SAI puede haber piezas con energí a eléctrica procedente de la baterí a incluso cuando la alimentación de CA de entrada está desconectada.
• Riesgo de descargas eléctricas. El circuito de la batería no está aislado de la entrada de CA. Puede haber voltaje peligroso entre los terminales de la batería y tierra. Compruébelo antes de tocarlo.
• Para prevenir el riesgo de incendio o descarga eléctrica, instálelo en un área interior controlada en temperatura y humedad, libre de contaminantes conductivos. (Consulte las especificaciones para conocer el rango aceptable de temperatura y humedad.)
• Para reducir el riesgo de sobrecalentamiento del SAI, no cubra las aberturas de enfriamiento del SAI y evite exponer la unidad a la luz solar directa o instalarla cerca de electrodomésticos que emitan calor, como calentadores de espacio o estufas.
• No conecte elementos no relacionados con computadoras, como equipos médicos, equipos de soporte vital, hornos de microondas o aspiradoras al SAI.
• No conecte la entrada del SAI a su propia salida.
• No permita que líquidos u objetos extraños entren en el SAI. No coloque bebidas ni otros recipientes que contengan lí quidos sobre o cerca de la unidad.
• En caso de una emergencia, presione el botón de APAGADO y desconecte el cable de alimentación de la fuente de alimentación de CA para desactivar correctamente el SAI.
• No conecte una regleta de enchufes o un supresor de sobretensiones al SAI.
• Desconecte el SAI antes de limpiarlo y no use líquidos ni detergentes en spray.
• El servicio de las baterías debe ser realizado o supervisado por personal conocedor de las baterí as y las precauciones requeridas. Mantenga al personal no autorizado alejado de las baterí as.
• La alimentación de la batería debe desconectarse, por lo tanto, en el polo positivo y negativo en los conectores rápidos de la baterí a cuando sea necesario realizar trabajos de mantenimiento o servicio dentro del SAI.
• Al reemplazar las baterí as, use el mismo número y tipo de baterí as.
• No deseche las baterías en un fuego. La batería puede explotar. No abra ni mutila la baterí a o las baterí as. El electrolito liberado es perjudicial para la piel y los ojos.
• Utilice la fuente de alimentación solo en un enchufe instalado lo más cerca posible del dispositivo y fácilmente accesible y fácil de desenchufar.
• No enchufe la fuente de alimentación en un enchufe que esté oculto detrás de

ESPANOL

algún mueble.

• No cubra la fuente de alimentación conectada al enchufe.
• Emplee el producto solo en locales interiores secos y protéjalo de la humedad.
• Si tiene dudas o si el adaptador de corriente presenta fallas, deje de usarlo y póngase en contacto con nuestro servicio de atención al cliente o un centro de servicio autorizado.
• Deje de usarlo inmediatamente si el adaptador de corriente muestra daños visibles, emite olores inusuales o se calienta en exceso.

Nota: Este manual contiene instrucciones importantes de seguridad. Siga todas las instrucciones atentamente durante la instalación. Lea este manual completamente antes de desempaquetar, instalar o utilizar la unidad.

Nota: El SAI está diseñado para utilizarse solamente con cargas de PC.

Eliminación de dispositivos electrónicos y baterí as: Los

dispositivos eléctricos usados y las baterí as no se deben desechar como basura doméstica. Debe depositarlos en un punto de reciclaje. Las baterí as deben estar completamente descargadas cuando se desechen. El almacenamiento o la eliminación incorrectos puede dañar el medioambiente o provocar lesiones.

Marcado CE: Conceptronic declara que este producto cumple las directivas enumeradas en la sección "Declaración de conformidad".

Conceptronic UPS

1. Capacità

ZEUS01E / ZEUS01ES (650VA 360W), ZEUS02E / ZEUS02ES (850VA 480W), ZEUS03E / ZEUS03EM (1200VA 720W), ZEUS04E / ZEUS04EM (2200VA 1320W), ZEUS07E / ZEUS07ES (1000VA 600W), ZEUS08E / ZEUS08EM (1500VA 900W)
