Terméktípus	Megszakítás nélküli áramellátás (UPS)
Modell	ZEUS07
Látszólagos teljesítmény	1000 VA
Hatásos teljesítmény	600 W
Aljzatok konfigurációja	Akkumulátoros tartalék- és túlfeszültség-védett aljzatok
Akkumulátor típusa	Karbantartásmentes, lezárt, újratölthető akkumulátor
Akkumulátor töltési ideje	Körülbelül 8 óra
Kijelző	LED jelzőfények: normál állapot, kisütés, gyenge akkumulátor, túlfeszültség
Kommunikáció	USB port PC csatlakozáshoz és Power Master+ szoftverhez
Védelem	Túlfeszültség elleni védelem, visszaállítható megszakító, modem/LAN szűrő (E/ES modelleken)
Hangjelzés	Állapottól függő sípolás: 30 másodpercenként (kisütés), 2 másodpercenként (gyenge akkumulátor), 0,5 másodpercenként (túlfeszültség); némítás lehetséges
Bemeneti tápellátás	230 V CA, 50/60 Hz
Üzemi hőmérséklet	Beltéri, szabályozott hőmérséklet és páratartalom, szennyeződésektől mentes
Karbantartás	Tárolás esetén 3 havonta töltse fel az akkumulátort; tisztítsa száraz ruhával, kihúzott állapotban
Biztonság	Belső áramütés veszélye; ne nyissa fel; minden javítást bízzon szakemberre
Javíthatóság	A felhasználó által javítható alkatrész nincs; karbantartásért forduljon az ügyfélszolgálathoz
Kezelőszoftver	Power Master+ (letöltés a powermonitor.software oldalról)

Gyakran ismételt kérdések - ZEUS07 CONCEPTRONIC

Hogyan telepítsem a ZEUS07 szünetmentes tápegységemet?

Csatlakoztassa a szünetmentes tápegységet egy 230 V AC, földelt fali aljzathoz. Csatlakoztassa eszközeit (számítógép, monitor) a tartalék aljzatokhoz. Nyomja meg a bekapcsológombot 2 másodpercig a bekapcsoláshoz. Az első használat előtt hagyja az akkumulátort legalább 8 órán át tölteni.

Mit tegyek, ha a szünetmentes tápegység nem kapcsol be?

Ellenőrizze, hogy a szünetmentes tápegység működő elektromos aljzathoz van-e csatlakoztatva. Kikapcsolás után várjon 10 másodpercet az újrabekapcsolás előtt. Ha a probléma továbbra is fennáll, a megszakító lekapcsolhatott: húzza ki a készüléket, nyomja meg a megszakító gombját, majd csatlakoztassa újra.

Hogyan töltsem fel a szünetmentes tápegység akkumulátorát?

Hagyja a szünetmentes tápegységet csatlakoztatva a hálózati aljzathoz, még kikapcsolt állapotban is. Az akkumulátor automatikusan töltődik. Teljes kisütés után körülbelül 8 óra a teljes feltöltés. Hosszabb tárolás esetén 3 havonta töltse fel.

Hogyan értelmezzem a LED jelzőfényeket?

A normál jelzőfény folyamatosan világít. Kisütéskor 30 másodpercenként villog, 30 másodpercenként sípolással. Gyenge akkumulátor esetén 2 másodpercenként villog, 2 másodpercenként sípolással. Túlfeszültség esetén 0,5 másodpercenként villog, 0,5 másodpercenként sípolással. Hiba esetén a LED kialszik, folyamatos riasztás hallható.

Hogyan kapcsoljam ki a hangjelzést?

Nyomja meg gyorsan kétszer a bekapcsológombot a némítás be- vagy kikapcsolásához. Két rövid sípolást fog hallani, amikor a riasztás ki van kapcsolva. Alapértelmezés szerint a riasztás be van kapcsolva.

Mit tegyek a szünetmentes tápegység túlterhelése esetén?

A hangjelzés megszólal, és az egység hosszú sípolást ad ki. Kapcsolja ki a szünetmentes tápegységet, húzzon ki legalább egy eszközt a tartalék aljzatokból, várjon 10 másodpercet, ellenőrizze, hogy a megszakító normál állásban van-e, majd kapcsolja be újra.

Csatlakoztathatok lézernyomtatót a szünetmentes tápegységhez?

Nem, ne csatlakoztasson lézernyomtatót, fénymásolót, fűtőtestet vagy más nagy fogyasztású eszközt az akkumulátorról táplált aljzatokhoz. Ezek az eszközök túlterhelhetik és károsíthatják a szünetmentes tápegységet.

Hogyan használjam a Power Master+ szoftvert?

Töltse le a Power Master+ szoftvert a powermonitor.software oldalról. Telepítse az utasításokat követve. Újraindítás után a kék ikon megjelenik az értesítési területen. A szoftver megjeleníti a szünetmentes tápegység állapotát (feszültség, töltés, üzemidő stb.).

Hogyan ápoljam az akkumulátort a hosszú élettartam érdekében?

Hagyja a szünetmentes tápegységet állandóan csatlakoztatva a töltés fenntartása érdekében. Ha elteszi, teljesen feltöltött akkumulátorral tárolja, és háromhavonta töltse fel. Cseréhez ugyanolyan típusú akkumulátort használjon.

Hol találom a ZEUS07 szünetmentes tápegység teljes használati utasítását?

A teljes PDF használati utasítás elérhető a <=> oldalon. Ingyenesen letölthető több nyelven, többek között franciául is.

HASZNÁLATI ÚTMUTATÓ ZEUS07 CONCEPTRONIC

Gyors Telepítési Útmutató

1. LCD Kijelző
2. Bekapcsoló gomb

Nyomja meg a kapcsolót 2 másodpercig a UPS BE- vagy KIkapcsolásához.

1. LED jelzőfény

Ez a LED akkor világí t, amikor a UPS működik.

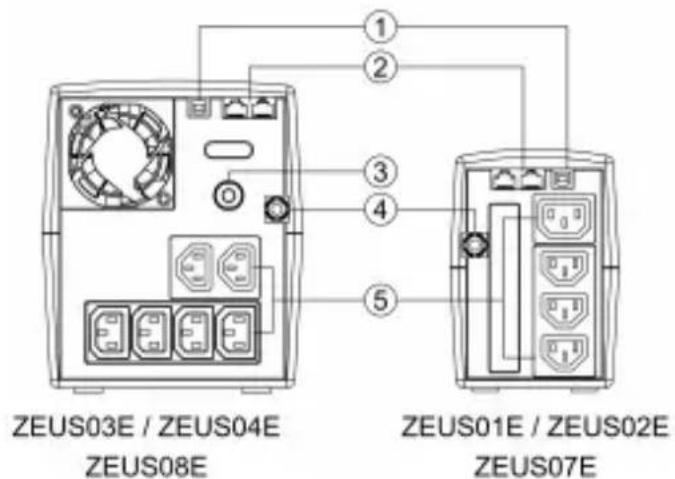

1. USB port

Ez a port lehetővé teszi a kapcsolatot és a kommunikációt a számítógép USB-portja és az UPS egység között.

1. Modem/LAN internet védelem

(ZEUS01E/01ES/02E/02ES/03E/04E/07E/07ES/08E)

A kommunikációs védelemmel ellátott portok védenek minden standard modemet, faxot, telefont, vagy hálózati kábelt.

1. Bemeneti áramkör megszakí tó

Az áramkör megszakí tó optimális túlfeszültség-védelmet biztosí t.

1. Bemeneti tápkábel

2. Akkumulátoros biztonsági és szünetmentes kimenetek

Akkumulátoros biztonságot és szünetmentes kimeneteket biztosí t. Biztosí tják, hogy az összekapcsolt berendezéseknek áramot szolgáltassanak egy áramszünet idején is.

ZEUS01 / ZEUS02 / ZEUS07

A riasztás meghatározása

	LED Á llapot	Riasztás
Normális	LED világí tás	ki
Akkumulátor merülése	Egy flash minden 30 másodpercben	Hangjelzés egyszer minden 30 másodpercben
Alacsony akkumulátor szint	Egy flash minden 2 másodpercben	Hangjelzés egyszer minden 2 másodpercben
Túlterhelés	Egy flash minden 0,5 másodpercben	Hangjelzés egyszer minden 0,5 másodpercben
Töltési mód kikapcsolva	LED kikapcsolva	ki
Hiba	LED kikapcsolva	Folyamatos riasztás

Némí tási beállí tás: A hangjelzést kikapcsolhatja vagy bekapcsolhatja a bekapcsológomb kétszeri gyors megnyomásával. Az alapértelmezett beállí tás a Hangjelzés be. Amikor a hangjelzést kikapcsolja, két rövid csippanás hallható.

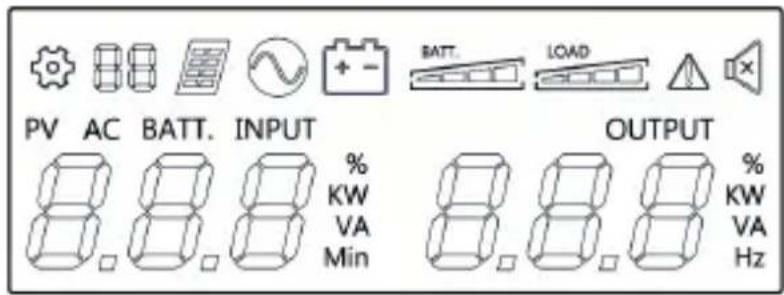

ZEUS03 / ZEUS04 / ZEUS08

Fényjelzők meghatározása az LCD kijelzön

	Beállí tási elemek		Vonal mód
	PV mód		Akkumulátor mód
	Hiba		Hang kikapcsolása
	Akkumulátor mód: akkumulátor kapacitásaHálózati mód:1. Akkumulátor töltés: ciklikus villogás2. Akkumulátor teljesen feltöltve: világí tás3. Hálózati mód töltő nélkül: akkumulátor kapacitása		Terhelés kapacitása

3. Installation & usage

Hardver telepí tési útmutató

1. Az új UPS-t azonnal használhatja a kézbesí tés után. Azonban javasolt legalább 8 órán át tölteni az akkumulátort annak érdekében, hogy az akkumulátor maximális töltési kapacitása elérhető legyen. Töltési veszteség előfordulhat a szállítás és a tárolás során. Az akkumulátort töltse úgy, hogy egyszerűen csatlakoztassa az egységet egy AC aljzathoz. Az egység mind az be- és kikapcsolt állapotban töltődik.
2. Az UPS egység ki van kapcsolva és kihúzva, csatlakoztassa a számí tógépet, a monitort és az externálisan táplált adattároló eszközöket (Zip drive, Jazz drive, Tape drive) stb. az akkumulátorral táplált aljzatokba. NE dugjon be lézeres nyomtatót, másolót, fütőberendezést, porszívót, aprítógépet vagy más nagy elektromos eszközt az akkumulátorral táplált aljzatokba. Ezek az eszközök túlterhelik és akár károsí thatják is az egységet.
3. Csatlakoztassa az UPS-t egy 2 pólusú, 3 vezetékes földelt konnektorba (falaljzatba). Győződjön meg róla, hogy a falaljzatot egy biztosíték vagy áramkörvédő védje, és ne szolgáljon nagy elektromos igényű berendezéseket (például légkondicionáló, hűtőszekrény, másoló, stb.). Kerülje az elosztók használatát.
4. Nyomja meg a bekapcsológombot az egység bekapcsolásához. A bekapcsológomb világí tani fog, és az egység "csipog" hangot ad ki.
5. Ha túlterhelés van érzékelve, egy hangjelzés hallatszik, és az egység egy hosszú csipogó hangot ad ki. Ennek kijaví tásához kapcsolja ki az UPS-t, és húzzon ki legalább egy eszközt az akkumulátorral táplált aljzatokból. Várjon 10 másodpercet. Győződjön meg róla, hogy a biztosíték / áramkörvédő normális, majd kapcsolja be az UPS-t.
6. Az optimális akkumulátortöltés fenntartása érdekében hagyja az UPS-t csatlakoztatva egy AC aljzathoz mindenkor.
7. Az UPS-t hosszabb tárolásra, fedje le és tárolja az akkumulátor teljesen feltöltött állapotban. Az akkumulátort minden három hónapban töltsük újra az akkumulátor élettartamának biztosí tása érdekében.

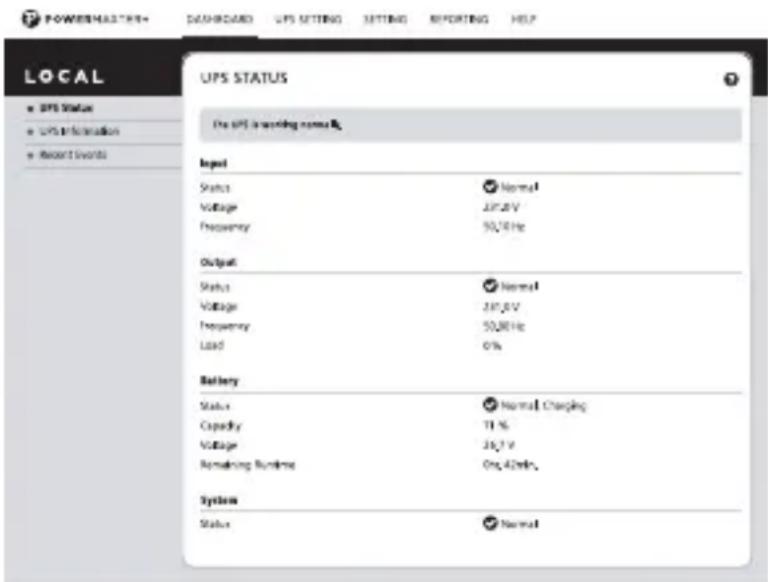

Szoftver telepítése a számítógépen

A Power Master kezelőszoftver egy felhasználóbarát felületet biztosít a tápegységrendszerek számára. A grafikus felhasználói felület intuití v, és az alapvető tápellátási információkat pillanatok alatt megjeleníti. Kérjük, kövesse az alábbi eljárást a szoftver telepí téséhez.

Telepí tési eljárás:

1. Töltse le a Power Master+ szoftvert a webhelyröl:

1. Kattintson duplán a fájlra, majd kövesse a telepítési lépéseket. Amikor a számí tógép újraindul, a Power Master szoftver egy kék ikonként jelenik meg a rendszer tálca részén.

Probléma	Lehetséges okok	Megoldások
Az UPS nem működik a várt ideig	Az akkumulátorok nincsenek teljesen feltöltve	Töltsd fel az akkumulátort úgy, hogy hagyd a UPS-t bedugva.
Az UPS nem kapcsol be	Az on/off kapcsoló a károsodás megelőzése érdekében van kialakítva, hogy gyorsan ki és be lehessen kapcsolni	Kapcsold ki a UPS-t. Várj 10 másodpercet, majd kapcsold be újra.
	Az egység nincs csatlakoztatva egy AC csatlakozóhoz	Az egységnek csatlakoztatva kell lennie egy 230 VAC 50/60 Hz-es aljzathoz.
Probléma Az UPS nem működik a várt ideig	A túlterhelés miatt a biztosíték kioldott.	Kapcsold ki a UPS-t és húzd ki legalább egy csatlakoztatott eszköz tápkábelét. Húzd ki a UPS tápkábelét, majd nyomd meg a biztosíték gombját.
	Az akkumulátorok le vannak merülve	Engedélyezd az egységnek legalább 4 óra töltési időt.

Figyelem:

• A tüz vagy elektromos sokk kockázatának elkerülése érdekében telepítse egy hőmérséklet- és páratartalom-szabályzott beltéri területre, szabad vezetőanyagszennyeződésektől mentesen.
• Az elektromos sokk veszélye miatt ne távolítsa el a burkolatot. Nincsenek felhasználó által karbantartható részek. A szervizelést bízza qualifikált szervizszemélyzetre.
• Az elektromos sokk veszélye miatt a UPS-ben lévő veszélyes élettani részek akkor is feszültséggel rendelkezhetnek, amikor a bemeneti AC áramellátás nincs csatlakoztatva.
• Az elektromos sokk veszélye miatt az akkumulátor áramkör nincs elszigetelve az AC bemenettől, veszélyes feszültség lehet jelen az akkumulátor termináljai és a föld között. Érintés előtt tesztelje.
• A tüz- vagy áramütési veszély elkerülése érdekében telepítse olyan beltéri területre, amelyet hőmérsékleten és páratartalmon kontrolláltak, és szabad vezetőanyagoktól mentesek. (Lásd a megengedett hőmérsékleti és páratartalmi tartományra vonatkozó specifikációkat.)
• Annak érdekében, hogy minimalizálja a UPS túlmelegedésének kockázatát, ne takarja le a UPS hűtőnyílásait, és kerülje az egység közvetlen napfénynek való kitettségét vagy az olyan hőt kibocsátó készülékek közelében történő telepítését, mint a hősugárzók vagy kályhák.
• Ne csatlakoztasson nem számítógépes eszközöket, például orvosi berendezéseket, életmentő felszereléseket, mikrohullámú sütöket vagy porszívókat a UPS-hez.
• Ne dugja be a UPS bemenetét a saját kimenetébe.
• Ne engedje be a folyadékokat vagy bármilyen idegen tárgyat a UPS-be. Ne helyezzen italokat vagy más folyadékot tartalmazó edényeket az egység közelébe.
• Vészhelyzet esetén nyomja meg a KI gombot, és húzza ki a tápkábelt az AC tápellátásból annak érdekében, hogy a UPS-t megfelelően kikapcsolja.
• Ne csatlakoztasson tápköteget vagy feszültségszabályozót a UPS-hez.
• Kapcsolja ki a UPS-t a tisztítás előtt, és ne használjon folyadékot vagy spray-tisztítószert.
• Akkumulátorok karbantartását olyan személyzetnek kell elvégeznie vagy felügyelnie, akik ismerik az akkumulátorokat és a szükséges óvintézkedéseket. Tartsa távol az engedély nélküli személyzetet az akkumulátoroktól.
• Az akkumulátorok ellátását ezért le kell kapcsolni a plusz és mínusz pólusnál a gyorscsatlakozóknál, amikor a UPS-ben karbantartás vagy szervizmunka szükséges.
• Az akkumulátorok cseréjekor ugyanolyan számú és típusú akkumulátort használjon.
• Ne dobja el az akkumulátorokat tüzbe. Az akkumulátor felrobbanhat. Ne nyissa ki vagy mutilálja az akkumulátort vagy akkumulátorokat. A kiszabaduló elektrolit káros a bőrre és a szemekre.
• A tápegységet csak olyan aljzatban használja, amely a készülékhez lehetőleg

Magyar

minél közelebb van elhelyezve, könnyen elérhető és könnyen kihúzható.

• Ne dugja be a tápegységet olyan aljzatba, amely bútorok mögött rejtózik.
• Ne fedje le a csatlakoztatott tápegységet az aljzatban.
• Használja a terméket csak száraz beltéri helyiségekben, és védje meg a nedvességtől.
• Bizonytalanság vagy hiba esetén hagyja abba az adapter használatát, és lépjen kapcsolatba ügyfélszolgálatunkkal vagy az egyik hivatalos szervizközpontunkkal.
• Azonnal hagyja abba a használatát, ha az adapter látható károsodást mutat, szokatlan szagokat áraszt, vagy túlzottan melegszik.

Megjegyzés: Ez a kézikönyv fontos biztonsági utasításokat tartalmaz. Kérjük, ügyeljen arra, hogy az összes utasítást gondosan kövesse a telepítés során. Olvassa el alaposan ezt a kézikönyvet, mielőtt megpróbálná kicsomagolni, telepíteni vagy üzemeltetni a készüléket.

Megjegyzés: Az UPS csak számítógép terhelésekkel történő használatra tervezték.

Elektronikai hulladék és elemek megsemmisítése: Ne dobja el a háztartási hulladékkal az elektromos hulladékot és az elemeket. Kérjük, adja le őket a helyi újrahasznosítási ponton. Az elemeket teljesen le kell meríteni a megsemmisítés előtt. Helytelen tárolás/megsemmisítés környezetkárosodást és/vagy sérülést okozhat.

CE jelölés: A Conceptronic kijelenti, hogy ez a termék megfelel a "Megfelelőségi Nyilatkozat" szakaszban felsorolt irányelveknek.
