MANUAL DE UTILIZADOR MDRD142FGE01 MIDEA

CARTA DE AGRADECIMIENTO

CARTA DE AGRADECIMIENTO 01

ESPECIFICACIONES 02

VISTA GENERAL DEL PRODUCTO 03

INSTRUCCIONES DE FUNCIONAMIENTO 08

LIMPIEZA Y MANTENIMIENTO 11

INSTRUCCIONES DE FUNCIONAMIENTO

Panel de control

A

MAX MED

B

OFF NIW MAX MED

ATENCIÓN

CARTA DE AGRADECIMENTO

Muito obrigado por escolher Midea! Antes de utilizar o seu novo produto Midea, leia este manual atentamente para garantir que sabe utilizar as funcionalidades e funções disponibilizadas pelo seu novo aparelho em segurança.

ÍNDICE

CARTA DE AGRADECIMENTO 01

ESPECIFICAÇÕES 02

VISTA GERAL DO PRODUTO 03

INSTALAÇÃO DO PRODUTO 04

INSTRUÇÕES DE FUNCIONAMENTO 08

LIMPEZA E MANUTENÇÃO 11

RESOLUÇÃO DE PROBLEMAS 12

APÊNDICE 13

ESPECIFICAÇÕES

Modelo do produto MDRD142FGE
Tensão/Frequência nominal 220-240 V-/50 Hz
Corrente Nominal 0,5 A
Potência de lâmpada nominal 10 W
Volume Total 93 L
Volume do compartimento de armazenamento de alimentos frescos	93 L
Refrigerante, Quantidade R600a, 24 g
Dimensões gerais (L x P x A) 472x450x860 mm

PT

VISTA GERAL DO PRODUTO

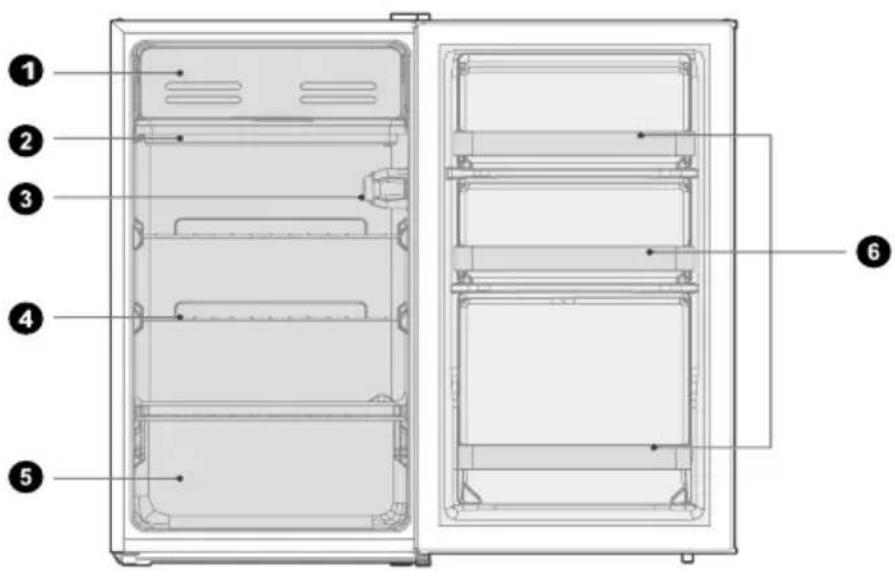

Nome dos componentes

1 Porta pequena
2 Tabuleiro de drenagem
3 Botão de controlo de temperatura

4 Prateleira
5 Caixa de frutas e legumes
6 Bandeja da porta

ATENÇÃO

A imagem acima é apenas para referência. A configuração real dependerá do produto físico ou da declaração do distribuidor.

INSTALAÇÃO DO PRODUTO

Instruções de instalação

Para aparelhos de refrigeração com classe climática

• Dependendo da classe climática, este frigorífico destina-se a ser utilizado em intervalos de temperatura ambiente, tal como especificado na tabela seguinte.
• A classe climática pode ser encontrada na placa de classificação. O produto pode não funcionar corretamente a temperaturas fora do intervalo especificado.
• Pode encontrar a classe climática na etiqueta do produto.

Intervalo efetivo de temperaturas

- O produto é concebido para funcionar normalmente no intervalo de temperaturas especificado pela sua classificação de classe.

Classe Símbolo		Limite de temperatura ambiente °C
		IEC 62552 (ISO 15502) ISO 8561
Temperatura alargada SN +10 a +32 +10 a +32
Temperado N +16 a +32 +16 a +32
Subtropical ST +16 a +38 +18 a +38
Tropical T +16 a +43 +18 a +43

Dimensões e espaços

- Uma distância demasiado pequena de itens adjacentes pode resultar na degradação da capacidade de congelação e no aumento dos custos de eletricidade. Permita mais de 100 mm de espaço livre de cada parede adjacente ao instalar o aparelho.

Espaço necessário para a circulação de ar >100mm Vista Superior >100mm >100mm

ATENÇÃO

A imagem acima é apenas para referência. A configuração real dependerá do produto físico ou da declaração do distribuidor.

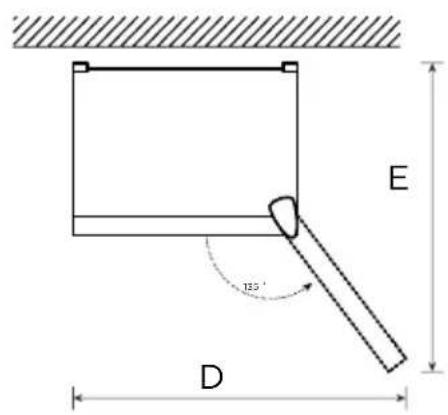

Diagrama do espaço necessário (com a porta aberta e com a porta fechada)

E 155° D

PT

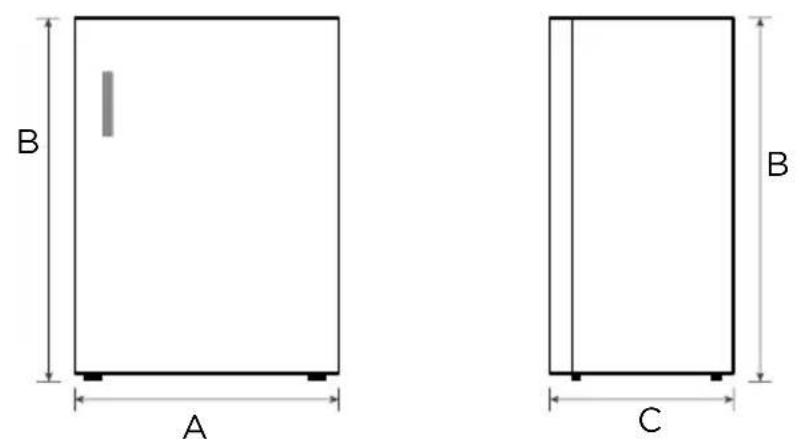

Largura Altura total Profundidade			Largura de abertura de portas 135°	Profundidade de abertura de portas 135°
A B C D E
472 860 450 792 770

Aviso: Todas as dimensões encontram-se em mm.

Alteração de porta direita-esquerda

Lista de ferramentas a serem providenciadas pelo utilizador

	Chave de fendas de estrela
	Espátula / chave de fendas de lâmina fina
	Fita adesiva
	5/16” chave de boca

1. Desligar o frigorífico e remover todos os objetos dos tabuleiros das portas.
2. Fixar a porta com fita.

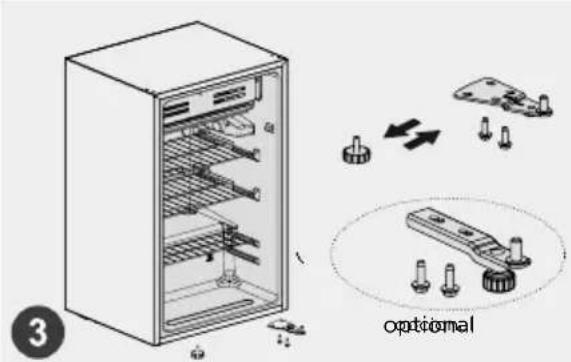

1. Desmontar a tampa superior da dobradiça, os parafusos e a dobradiça superior e remover as tampas dos orifícios dos parafusos de plástico do outro lado.

3 opticonial

4

1. Desmontar a porta e o conjunto da dobradiça inferior e pé ajustável e, em seguida, montar o conjunto da dobradiça inferior e pé ajustável do outro lado.

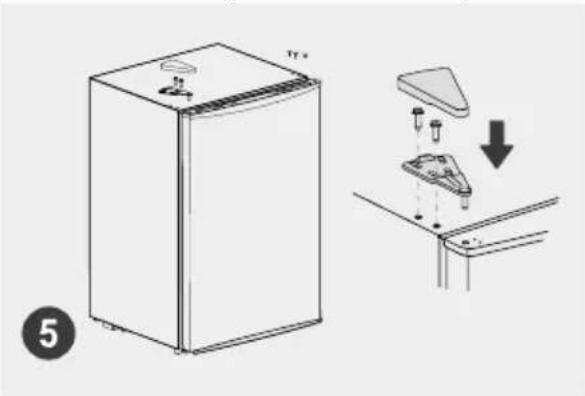

1. Desmontar o batente por baixo da porta e depois montar o batente do outro lado. Colocar a porta na dobradiça inferior e montar sucessivamente a dobradiça superior, a tampa da dobradiça superior e as tampas de plástico dos orifícios dos parafusos.

Pés de nivelamento

Para evitar vibração, a unidade deve estar nivelada.

Se necessário, ajuste os parafusos de nivelamento para compensar o chão desnivelado.

A frente deve estar ligeiramente mais alta que a traseira para ajudar no fechamento da porta.

Os parafusos de nivelamento podem ser facilmente rodados, inclinando ligeiramente o armário.

Rode os parafusos de nivelamento no sentido contrário ao dos ponteiros do relógio

para elevar a unidade e no sentido dos ponteiros do relógio para os baixar.

Substituir a luz (opcional)

Substituição de lâmpadas incandescentes:

• Desligar a fonte de alimentação antes de efetuar a substituição da lâmpada, segurar e remover a tampa da lâmpada.
• Desaparafusar a lâmpada antiga, desaparafusando-a para a esquerda, substituir por uma lâmpada nova (máximo 10 W) aparafusando-a para a direita e certificar-se de que está bem fixada no suporte da lâmpada.
• Volte a montar a tampa da lâmpada e volte a ligar o seu frigorífico à fonte de alimentação.

ATENÇÃO

A substituição ou a manutenção das lâmpadas LED destinam-se a ser realizadas pelo fabricante, o seu agente de assistência técnica ou um profissional igualmente qualificado.

Sugestões para economia de energia

• Não coloque o aparelho perto de fogões, radiadores ou outras fontes de calor. Se a temperatura ambiente for elevada, o compressor funcionará mais frequentemente e durante mais tempo, resultando num aumento do consumo de energia.
• Certifique-se de que haja ventilação suficiente na base do aparelho, dos lados do aparelho e na parte de trás do aparelho. Nunca tape as aberturas de ventilação.
• Tenha também em atenção as dimensões do espaçamento no capítulo "Instalação".
• A disposição das gavetas, prateleiras e suportes, tal como mostrado na figura, oferece a utilização mais eficiente da energia e deve, portanto, ser mantida na medida do possível. Todas as gavetas e prateleiras devem permanecer no aparelho para manter a temperatura estável e poupar energia.
• Um compartimento frigorífico/congelador uniformemente cheio contribui para uma utilização ótima da energia. Portanto, deve evitar compartimentos vazios ou semivazios.
• Deixar arrefecer os alimentos quentes antes de os colocar no frigorífico/congelador. Os alimentos que já arrefeceram aumentam a eficiência energética.
• Abrir a porta apenas tão brevemente quanto necessário para minimizar a perda de frio. Abrir a porta brevemente e fechá-la adequadamente reduz o consumo de energia.
• As vedações das portas do seu aparelho devem estar perfeitamente intactas para que as portas fechem corretamente e o consumo de energia não seja aumentado desnecessariamente.

INSTRUÇÕES DE FUNCIONAMENTO

Painel de controlo

A

MAX MED

B

OFF NIW MAX MED

ATENÇÃO

O painel de controlo real poderá ser diferente consoante o modelo.

• Rodar o botão de controlo de temperatura para MAX, a temperatura interna do frigorífico torna-se mais baixa.
• Rodar o botão de controlo de temperatura para MIN, a temperatura interna do frigorífico torna-se mais alta.
• A letra no botão apenas representa o nível, mas não significa a temperatura específica e “OFF” significa desligar.
• Nível recomendado: "MED"

NOTA: Ajustar e utilizar entre "MAX" e "MIN".

- O tabuleiro de drenagem é utilizado para receber a água durante a descongelação. Esvazie regularmente a água do tabuleiro de drenagem para evitar que a água transborde para o armário.

ATENÇÃO

O armazenamento de muitos alimentos durante o funcionamento após a ligação inicial à corrente pode afetar adversamente o efeito de congelação do frigorífico. Os alimentos armazenados não devem bloquear a saída de ar; caso contrário, o efeito de congelamento também será afetado adversamente.

Sugestões sobre o armazenamento de alimentos

Compartimento de refrigeração

• Para reduzir a humidade e subsequente acumulação de gelo, nunca coloque líquidos no frigorífico em recipientes não vedados. O gelo tende a concentrar-se nas partes mais frias do evaporador. O armazenamento de líquidos não cobertos resulta numa necessidade mais frequente de descongelação.
• Nunca coloque alimentos quentes no frigorífico. Estes devem primeiro arrefecer à temperatura ambiente e depois ser colocados de modo a assegurar uma circulação de ar adequada no frigorífico.
• Os alimentos ou recipientes de alimentos não devem tocar na parede posterior do frigorífico porque podem congelar na parede. Não abra constantemente a porta do frigorífico.
• Carne e peixe limpos (embalados numa embalagem ou película de plástico) podem ser colocados no frigorífico, podendo ser utilizados dentro de 1-2 dias.
• As frutas e legumes sem embalagem podem ser colocados na parte designada para frutas e legumes frescos.

ATENÇÃO

O ajuste ótimo da temperatura de cada compartimento depende da temperatura ambiente. A temperatura ótima supramencionada baseia-se na temperatura ambiente de 25 °C.

O tabuleiro de drenagem é utilizado para receber a água durante a descongelação. Evvazie regularmente a água do tabuleiro de drenagem para evitar que a água transborde para o armário.

Nota: O armazenamento de muitos alimentos durante o funcionamento após a ligação inicial à corrente pode afetar adversamente o efeito de congelação do frigorífico. Os alimentos armazenados não devem bloquear a saída de ar; caso contrário, o efeito de congelamento também será afetado adversamente.

Ordem	TIPO dos compartimentos	Temperatura de armazenamento [°C]	Alimentos apropriados
1 Frigorífico +2 ~ +8			Ovos, alimentos cozinhados, alimentos embalados, fruta, vegetais, laticínios, bolos, bebidas e outros alimentos não devem ser congelados.
2 (***)*-Congelador	≤-18		Produtos do mar (peixe, camarão, marisco), produtos aquáticos de água doce e produtos de carne (recomendados para 3 meses, quanto maior o tempo de armazenamento, pior o sabor e a nutrição), adequado para alimentos frescos congelados.
3 ***-Congelador	≤-18		Produtos do mar (peixe, camarão, marisco), produtos aquáticos de água doce e produtos de carne (recomendados para 3 meses, quanto maior o tempo de armazenamento, pior o sabor e a nutrição), adequado para alimentos frescos congelados.
4 **-Congelador	≤-12		Produtos do mar (peixe, camarão, marisco), produtos aquáticos de água doce e produtos de carne (recomendados para 3 meses, quanto maior o tempo de armazenamento, pior o sabor e a nutrição), adequado para alimentos frescos congelados.
5 *-Congelador	≤-6		Produtos do mar (peixe, camarão, marisco), produtos aquáticos de água doce e produtos de carne (recomendados para 3 meses, quanto maior o tempo de armazenamento, pior o sabor e a nutrição), adequado para alimentos frescos congelados.
6 0 estrelas -6 ~ 0			Carne fresca de porco, vaca, peixe, frango, alguns alimentos processados embalados, etc. (recomenda-se comer no mesmo dia, de preferência não mais do que 3 dias). Alimentos processados parcialmente embalados (alimentos que não podem ser congelados).
7 Refrigeração -2 ~ +3			Carne de porco, vaca, galinha, peixe de água doce congelados/frescos, etc. (7 dias abaixo de 0 °C e acima de 0 °C recomendados para consumo no mesmo dia ou dentro de não mais de 2 dias). Peixe e marisco (abaixo de 0 °C durante 15 dias, não recomendado a armazenamento acima de 0 °C).
8 Alimentos frescos 0 ~ +4			Carne fresca de porco, vaca, peixe, frango, alimentos cozinhados, etc. (recomenda-se comer no mesmo dia, de preferência não mais do que 3 dias)
9 Vinho +5 ~+20			Vinho tinto, vinho branco, vinho espumante, etc.

ATENÇÃO

guarde os diferentes alimentos de acordo com os compartimentos ou temperatura de armazenamento dos produtos adquiridos.

LIMPEZA E MANUTENÇÃO

Descongelar

• Desligar o frigorífico.
• Retire os alimentos do frigorífico e posicione-os corretamente, para evitar que os alimentos derretam.
• Limpar o tubo de drenagem (utilizar materiais macios para evitar danos no revestimento), preparar os recipientes de água para descongelamento.
• (Tenha em atenção a limpeza do tabuleiro de drenagem de água do compartimento do compressor, evitando o transbordamento para o chão).
• Pode usar a temperatura natural para o descongelamento natural, pode também usar a pá de gelo para eliminar gelo (utilizar a pá de plástico ou de madeira para evitar danos no revestimento ou no tubo).
• Também pode utilizar a quantidade adequada de água quente para acelerar o descongelamento, utilizando uma toalha seca para secar a água após o descongelamento.
• Após descongelamento, voltar a colocar os alimentos no armário e ligar o frigorífico.

ATENÇÃO

Não devem ser usados outros dispositivos mecânicos ou outros meios para acelerar o processo exceto os recomendados pelo fabricante. Não danifique o circuito de refrigeração.

Pare de usar

Falha de energia:

Em caso de falha de energia, mesmo que seja no verão, os alimentos no interior do aparelho podem ser conservados durante várias horas. Durante a falha de energia, os tempos de abertura da porta devem ser reduzidos e não devem ser colocados mais alimentos frescos no aparelho.

Não utilização prolongada:

O aparelho deve ser desligado da corrente e depois limpo. Deixe as portas abertas para evitar odores.

Mover:

Antes de mover o frigorífico, retirar todos os objetos do interior, fixar as divisórias de vidro, suporte de vegetais, gavetas da câmara de congelamento, etc. com fita adesiva e apertar os pés de nivelamento; fechar as portas e vedá-las com fita adesiva. Ao mover, o aparelho não deve ser virado ao contrário, deitado horizontalmente ou sofrer vibrações; a inclinação durante o deslocamento não deve ser superior a 45°.

ATENÇÃO

O aparelho deve funcionar ininterruptamente uma vez iniciado. Regra geral, a operação do aparelho não deve ser interrompida, caso contrário, a sua vida útil pode ser prejudicada.

Os alimentos podem ser conservados durante algumas horas, mesmo no verão, em caso de falha de energia; recomenda-se reduzir a frequência de abertura da porta.

RESOLUÇÃO DE PROBLEMAS

Podem ser solucionados pelo utilizador os seguintes problemas simples. Por favor, contacte o departamento de serviço pós-venda se os problemas não forem resolvidos.

Problema Motivo possível
Falha de funcionamento	Verifique se o aparelho está ligado à corrente ou se a ficha está bem ligada
	Verifique se a tensão é demasiado baixa
	Verifique se há uma falha de energia ou se alguns circuitos dispararam
Odores	Os alimentos com odor devem ser bem embrulhados
	Verifique se há comida estragada
	Limpe o interior do frigorífico
Funcionamento prolongado do compressor	O funcionamento prolongado do frigorífico é normal no Verão
	Quando a temperatura ambiente é elevada não é aconselhável colocar muitos alimentos no aparelho ao mesmo tempo
	Os alimentos devem arrefecer antes de serem colocados no aparelho
	As portas são abertas com demasiada frequência
Não é possível fechar corretamente a porta	A porta está presa por embalagens de alimentos. Foram colocados demasiados alimentos
	O frigorífico está inclinado.
Ruídos altos	Verifique se o piso está nivelado e se o frigorífico está colocado de forma estável
	Verifique se os acessórios estão colocados nos locais apropriados
Caixa do aparelho	A dissipação de calor do condensador incorporado através da caixa, que é normal quando a caixa se torna quente devido à alta temperatura ambiente, ao armazenamento de demasiados alimentos ou ao encerramento do compressor, proporcionam uma ventilação adequada para facilitar a dissipação de calor
Condensação na superfície	A condensação na superfície exterior e nos vedantes das portas do frigorífico é normal quando a humidade ambiente é demasiado elevada. Simplesmente limpe a condensação com uma toalha limpa.

APÊNDICE

Especial relativamente à nova norma europeia

As peças encomendadas na tabela seguinte podem ser adquiridas no canal do fornecedor de serviços

Peça encomen-dada	Fornecida por	Tempo mínimo necessário para o fornecimento
Termóstatos Pessoal de manutenção profissional		Pelo menos 7 anos após o último modelo ser lançado no mercado
Sensores de temperatura	Pessoal de manutenção profissional	Pelo menos 7 anos após o último modelo ser lançado no mercado
Placas de circuito impresso	Pessoal de manutenção profissional	Pelo menos 7 anos após o último modelo ser lançado no mercado
Fonte de luz Pessoal de manutenção profissional		Pelo menos 7 anos após o último modelo ser lançado no mercado
Pegas da porta Reparadores profissionais e utilizadores finais		Pelo menos 7 anos após o último modelo ser lançado no mercado
Dobradiças da porta	Reparadores profissionais e utilizadores finais	Pelo menos 7 anos após o último modelo ser lançado no mercado
Tabuleiros Reparadores profissionais e utilizadores finais		Pelo menos 7 anos após o último modelo ser lançado no mercado
Cestos Reparadores profissionais e utilizadores finais		Pelo menos 7 anos após o último modelo ser lançado no mercado
Juntas da porta	Reparadores profissionais e utilizadores finais	Pelo menos 10 anos após o último modelo ser lançado no mercado

Caro(a) cliente

1. Se pretender devolver ou substituir o produto, deve contactar o estabelecimento comercial onde o mesmo foi comprado.

(Lembre-se de trazer a fatura de compra)

1. Se o seu produto não avariar e necessitar de reparação, deve contactar o serviço pós-venda.

ATENÇÃO

A informação do modelo na base de dados do produto, bem como o identificador do modelo, podem ser obtidos através de um código QR, se existir, no rótulo de eficiência energética do produto.

Para mais informações sobre a eficiência energética do aparelho, visite https://ec.europa.eu e pesquise usando o nome do modelo.

O nome do modelo pode ser encontrado na etiqueta de classificação do aparelho.

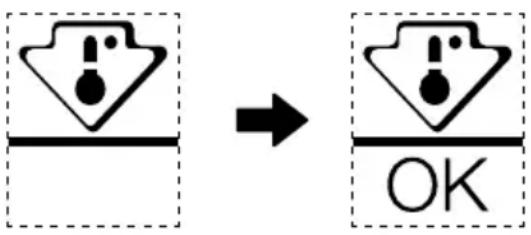

Zona mais fria no frigorífico

O indicador de temperatura OK pode ser utilizado para determinar temperaturas inferiores a +4°C. Reduza gradualmente a temperatura se o sinal não indicar "OK".

Para garantir a temperatura nesta área, não altere o posicionamento da prateleira. Frigoríficos de ar forçado (equipados com um ventilador ou modelos No Frost), o símbolo da zona mais fria não é representado porque a temperatura no interior é homogénea.

Definição do indicador de temperatura

• Para ajudar a configurar corretamente o seu frigorífico, este está equipado com um indicador de temperatura que monitoriza a temperatura média na zona mais fria.
• AVISO: Este indicador destina-se a funcionar apenas com o seu frigorífico, não o utilize noutro frigorífico (de facto, a zona mais fria não é a mesma), ou para qualquer outra utilização.

Verificar a temperatura na zona mais fria

• Com o indicador de temperatura, pode verificar regularmente se a temperatura da zona mais fria está correta. Na realidade, a temperatura interna do frigorífico depende de vários fatores, tais como a temperatura ambiente da divisão, a quantidade de alimentos armazenados e a frequência de abertura da porta. Tenha estes fatores em consideração quando definir o aparelho.
• Quando o indicador mostrar «OK», significa que o termóstato está bem regulado e a temperatura interna está correta.
• Se o indicador de temperatura ficar BRANCO, significa que a temperatura está demasiado alta; neste caso, aumente a definição do controlo de temperatura do frigorífico e aguarde 12 horas antes de voltar a inspecionar visualmente o indicador. Quando tiverem sido colocados alimentos frescos ou a porta tiver sido deixada aberta, é possível que o indicador de temperatura fique BRANCO após algum tempo.
