BEDIENUNGSANLEITUNG MDRD142FGE01 MIDEA

Vielen Dank, dass Sie sich für Midea entschieden haben! Bevor Sie Ihr neues Midea-Produkt in Betrieb nehmen, lesen Sie bitte dieses Handbuch aufmerksam durch, damit Sie wissen, wie Sie die Funktionen Ihres neuen Geräts auf sichere Weise nutzen können.

INHALT

VIELEN DANK 01

TECHNISCHE DATEN 02

ÜBERBLICK ÜBER DAS PRODUKT 03

INSTALLATION 04

BEDIENHINWEISE 08

REINIGUNG UND PFLEGE 11

FEHLERSUCHE 12

ANHANG 13

TECHNISCHE DATEN

Produktmodell MDRD142FGE
Nennspannung/-frequenz 220 bis 240 V/AC, 50 Hz
Nennstrom	0,5 A
Lampennennleistung 10 W
Gesamtvolumen 93 L
Fassungsvermögen des Frischkostfaches 93 L
Kältemittel, Menge R600a, 24 g
Abmessungen (B x T x H) 472 x 450 x 860 mm

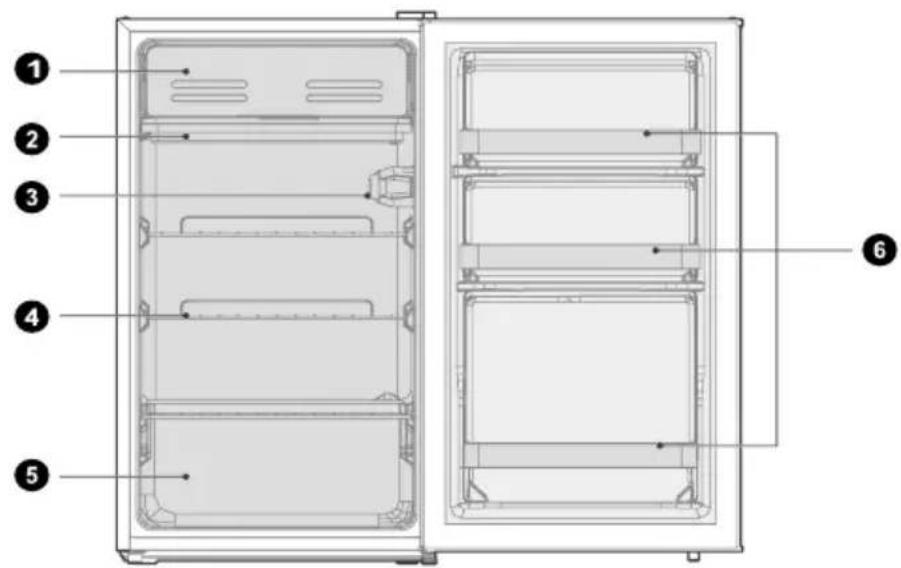

ÜBERBLICK ÜBER DAS PRODUKT

Komponenten

1 Gefrierfachtür
2 Tropfschale
3 Temperaturregler

4 Ablagefach
5 Obst- und Gemüsefach
6 Türablage

ACHTUNG

Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.

INSTALLATION

Installationsanleitung

Für Kühlgeräte mit Klimaklasse

• In Abhängigkeit von der Klimaklasse ist dieses Kühlgerät für den Einsatz in dem Temperaturbereich bestimmt, der in nachstehender Tabelle angegeben ist.
  • Die Klimaklasse finden Sie auf dem Typenschild. Außerhalb des angegebenen Temperaturbereiches arbeitet das Gerät u. U. nicht ordnungsgemäß.
• Sie können die Klimaklasse am Typenschild des Produkts finden.

Effektiver Temperaturbereich

- Das Produkt wurde entwickelt, um in dem bei seiner Klimaklasse angegebenen Temperaturbereich normal zu arbeiten.

Klasse Symbol		Umgebungstemperaturbereich °C
		IEC 62552 (ISO 15502) ISO 8561
Kaltgemäßigt SN +10 bis +32 +10 bis +32
Kühlgemäßigt N +16 bis +32 +16 bis +32
Subtropisch ST +16 bis +38 +18 bis +38
Tropisch T +16 bis +43 +18 bis +43

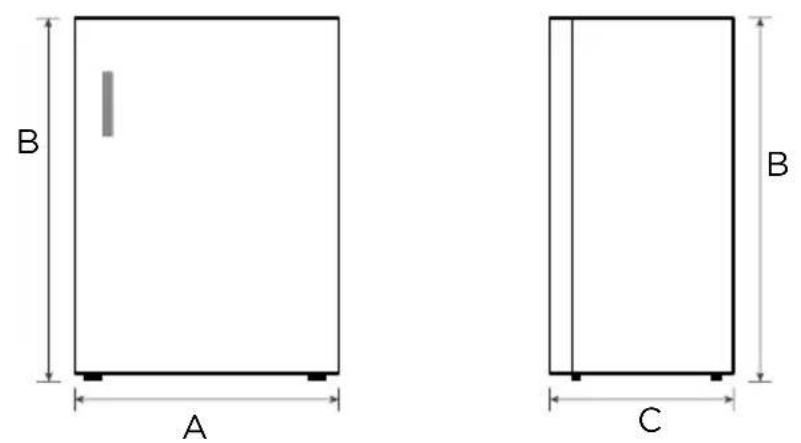

Abmessungen und Abstandsmaße

- Ein zu geringer Abstand zu nahegelegenen Gegenständen kann die Kühlfähigkeit herabsetzen und die Stromkosten erhöhen. Halten Sie bei Installation des Geräts mindestens 100 mm Abstand zu benachbarten Wänden ein.

Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.

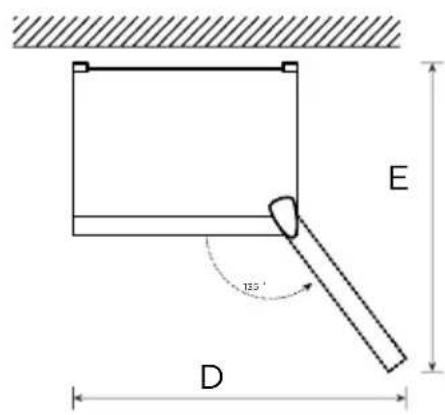

Platzbedarf (bei geöffneter und bei geschlossener Tür)

E 125° D

Breite Gesamthöhe Tiefe		Breite bei geöffneten Türen 135°	Tiefe bei geöffneten Türen 135°
A B C D E
472 860 450 792 770

Hinweis: Alle Abmessungen in mm

Türanschlag wechseln

Liste der bereitzustellenden Werkzeuge

	Kreuzschraubendreher
	Spachtel/Schlitzschraubendreher
	Abdeckband
	5/16"-Steckschlüssel

1. Schalten Sie den Kühlschrank aus und nehmen Sie alle Gegenstände aus dem Kühlschrank heraus, die sich in den Türfächern befinden.
2. Fixieren Sie die Tür mit Klebeband.

1. Entfernen Sie die obere Scharnierabdeckung, drehen Sie die Schrauben heraus und nehmen Sie das obere Scharnier ab. Entfernen Sie die Kunststoffschraubenlochabdeckung auf der gegenüberliegenden Seite.

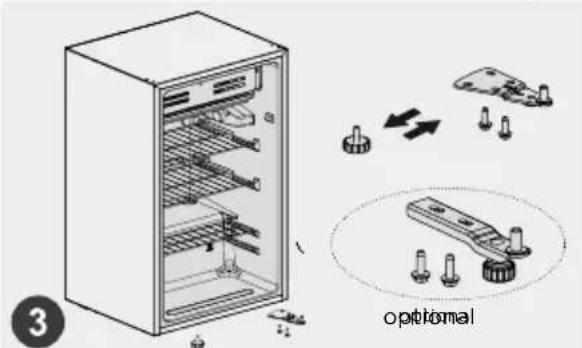

3 optiromal

1. Demontieren Sie die Kühlgerätür, die untere Scharniereinheit und den einstellbaren Standfuß. Montieren Sie anschließend den einstellbaren Standfuß und die untere Scharniereinheit auf der gegenüberliegenden Seite.

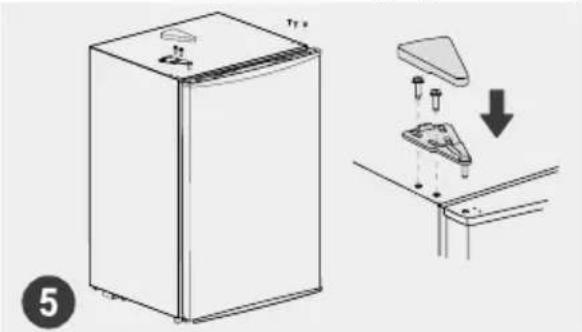

Ty a 5

1. Demontieren Sie den Stopper unter der Tür und montieren Sie ihn anschließend auf der anderen seite. Setzen Sie die Tür auf das untere Scharnier und montieren Sie anschließend das obere Scharnier, die obere Scharnierabdeckung und die Kunststoffabdeckungen für die Schraubenlöcher.

Nivellierfüße

Um Vibrationen zu vermeiden, muss das Gerät waagerecht ausgerichtet werden.

Passen Sie bei Bedarf die Nivellierschrauben an, um unebene Böden auszugleichen.

Die Vorderseite sollte etwas höher sein als die Rückseite, um das Schließen der Tür zu erleichtern.

Nivellierschrauben können mühelos gedreht werden, indem Sie den Schrank leicht ankippen.

Drehen Sie die Nivellierschrauben gegen den Uhrzeigersinn, um das Gerät anzuheben, und im Uhrzeigersinn, um es abzusenken.

Wechseln der Kühlschrankinnenbeleuchtungsglühbirne (optional)

Ersetzen der Glühlampen:

• Unterbrechen Sie die Stromzufuhr, bevor Sie die Glühlampe austauschen. Halten Sie die Abdeckung fest und entfernen Sie sie.
• Entfernen Sie die alte Glühbirne, indem Sie sie gegen den Uhrzeigersinn herausdrehen. Ersetzen Sie sie durch eine neue Glühbirne (max. 10 W), indem Sie sie in Uhrzeigersinn hineindrehen und vergewissern Sie sich, dass sie fest in der Fassung sitzt.
• Bringen Sie die Abdeckung wieder an und schließen Sie anschließend das Kühlgerät wieder an der Stromversorgung an.

ACHTUNG

Der Austausch oder die Wartung ALLER LED-Lampen muss vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person durchgeführt werden.

Tipps zum Energiesparen

• Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Wenn die Umgebungstemperatur hoch ist, läuft der Kompressor häufiger und länger, was zu einem höheren Energieverbrauch führt.
• Gewährleisten Sie eine ausreichende Belüftung an der Unterseite, den Seiten und der Rückseite des Geräts. Decken Sie die Lüftungsöffnungen keinesfalls ab.
• Bitte beachten Sie auch die Abstandsmaße im Kapitel „Installation“.
• Die Anordnung der Schubladen, Einlegeböden und Regale, wie in der Abbildung gezeigt, bietet die effizienteste Energienutzung und sollte daher so weit wie möglich beibehalten werden. Alle Schubladen und Einlegeböden sollten im Gerät verbleiben, um die Temperatur stabil zu halten und Energie zu sparen.
• Ein gleichmäßig gefülltes Kühl-/Gefrierabteil trägt zu einer optimalen Energienutzung bei. Vermeiden Sie daher leere oder halbleere Fächer.
• Lassen Sie warme Lebensmittel abkühlen, bevor Sie sie in den Kühl-/Gefrierschrank stellen. Bereits abgekühlte Lebensmittel erhöhen die Energieeffizienz.
• Öffnen Sie die Tür nur so kurz wie nötig, um den Kälteverlust zu minimieren. Wenn Sie die Tür nur kurz öffnen und wieder richtig schließen, verringert sich der Energieverbrauch.
• Die Türdichtungen Ihres Geräts müssen vollkommen intakt sein, damit die Türen ordnungsgemäß schließen und der Energieverbrauch nicht unnötig erhöht wird.

BEDIENHINWEISE

Bedienfeld

A

MAX MED

B

OFF NIW MAX MED

ACHTUNG

Das tatsächliche Bedienfeld kann sich von Modell zu Modell unterscheiden.

• Drehen Sie den Temperaturregler auf MAX, um die Innentemperatur des Kühlschranks zu senken.
• Drehen Sie den Temperaturregler auf MIN, um die Innentemperatur des Kühlschranks zu erhöhen.
• Der Buchstabe auf dem Temperaturregler repräsentiert nur das Temperaturniveau, jedoch keinen bestimmten Temperaturwert. „OFF“ bedeutet, dass der Kühlschrank nicht kühlt.
• Empfohlene Stufe: „MED“

HINWEIS: Bitte stellen Sie für die Benutzung einen Bereich zwischen „MAX“ und „MIN“ ein.

- In der Tropfschale wird das abfließende Abtauwasser aufgefangen. Damit kein Abtauwasser in den Kühlbereich fließt, entleeren Sie die Tropfschale regelmäßig.

ACHTUNG

Die Aufbewahrung von zu vielen Nahrungsmitteln kurz nach der Erstinbetriebnahme kann den Gefriereffekt des Kühlschranks negativ beeinflussen. Des Weiteren dürfen die aufbewahrten Nahrungsmittel den Luftauslass nicht blockieren, weil auch hierdurch der Gefriereffekt des Kühlschranks negativ beeinflusst wird.

Tipps zur Einlagerung von Lebensmitteln

Gefrierfach

• Um Feuchtigkeit und anschließende Eisbildung zu vermeiden, sollten Sie niemals Flüssigkeiten in unverschlossenen Behältern in den Kühlschrank stellen. Frost neigt dazu, sich an den kältesten Stellen des Verdampfers zu sammeln. Wenn Sie Flüssigkeiten unverschlossen aufbewahren, müssen Sie häufiger abtauen.
• Geben Sie niemals warme Lebensmittel in den Kühlschrank. Diese sollten zunächst auf Zimmertemperatur abkühlen und dann so platziert werden, dass eine ausreichende Luftzirkulation im Kühlschrank gewährleistet ist.
• Lebensmittel oder Lebensmittelbehälter sollten nicht die Rückwand des Kühlschranks berühren, da sie an der Wand festfrieren können. Öffnen Sie die Tür des Kühlschranks nicht regelmäßig.
• Fleisch und sauberer Fisch (in einem Paket oder in Plastikfolie verpackt) können in den Kühlschrank gestellt und innerhalb von 1 - 2 Tagen verbraucht werden.
• Obst und Gemüse ohne Verpackung können Sie in das für frisches Obst und Gemüse vorgesehene Fach legen.

ACHTUNG

Die optimale Temperatureinstellung der einzelnen Fächer hängt von der Umgebungstemperatur ab. Die oben genannte optimale Temperatur basiert auf einer Umgebungstemperatur von 25 °C.

In der Tropfschale wird das abfließende Abtauwasser aufgefangen. Damit kein Abtauwasser in den Kühlbereich fließt, entleeren Sie die Tropfschale regelmäßig.

Hinweis: Die Aufbewahrung von zu vielen Nahrungsmitteln kurz nach der Erstinbetriebnahme kann den Gefriereffekt des Kühlschranks negativ beeinflussen. Des Weiteren dürfen die aufbewahrten Nahrungsmittel den Luftauslass nicht blockieren, weil auch hierdurch der Gefriereffekt des Kühlschranks negativ beeinflusst wird.

Reihenfolge	Fächer TYP	Zieltemp. [°C]	Geeignete Lebensmittel
1 Kühlschrank +2 ~ +8			Eier, zubereitete Speisen, verpackte Lebensmittel, Obst und Gemüse, Milchprodukte, Kuchen, Getränke und andere Lebensmittel eignen sich nicht als Gefrierkost.
2 (***)*-Tiefkühlschrank		≤-18	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert, desto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
3 ***-Tiefkühlschrank		≤-18	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert, desto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
4 **-Tiefkühlschrank		≤-12	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert, desto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
5 *-Tiefkühlschrank		≤-6	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert, desto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
6 O Sterne -6 ~ 0			Frisches Schweine-, Rind- und Hühnerfleisch, Fisch, einige verpackte verarbeitete Lebensmittel usw. (wir empfehlen, diese am selben Tag zu verzehren, vorzugsweise nicht später als nach 3 Tagen). Teilweise eingekapselte verarbeitete Lebensmittel (nicht gefrierbare Lebensmittel).
7 Kühlen -2 ~ +3			Frisches / gefrorenes Schweine-, Rind- und Hühnerfleisch, Süßwasserprodukte, usw. (7 Tage unter 0 °C und über 0 °C wird für den Verzehr am selben Tages empfohlen, vorzugsweise nicht später als nach 2 Tagen). Meeresfrüchte (weniger als 0 für 15 Tage, es wird nicht empfohlen, sie über 0 °C zu lagern.
8 Frischkost 0 ~ +4			Frisches Schweine-, Rind- und Hühnerfleisch, Fisch, gekochte, Lebensmittel usw. (Es wird empfohlen, diese am selben Tag zu verzehren, vorzugsweise nicht später als nach 3 Tagen).
9	Wein +5 ~ +20	Rotwein, Weißwein, Sekt, usw.

ACHTUNG

Bitte lagern Sie die verschiedenen Lebensmittel je nach Bereichen oder der angestrebten Lagertemperatur des gekauften Produkts.

REINIGUNG UND PFLEGE

Abtauen

• Schalten Sie den Kühlschrank aus.
- Nehmen Sie die Nahrungsmittel aus dem Kühlschrank und legen Sie sie an einen Platz, an dem Sie gegen Auftauen geschützt sind.
- Reinigen Sie die Ablaufleitung (verwenden Sie hierfür nur weiche Materialien, um die Innenisolierung nicht zu beschädigen) und bereiten Sie dann die Wasserbehälter zum Abtauen vor.
- (achten Sie bei der Reinigung der Wassertropfschale des Kompressorfachs darauf, dass kein Wasser auf den Boden fließt).
- Sie können die Zimmertemperatur benutzen, um den Kühlschrank auf natürliche Weise abzutauen. Sie können auch einen Eiskratzer verwenden, um den Frost zu entfernen (verwenden Sie Kunststoff- oder Holzeiskratzer, um weder die Innenraumisolierung noch die Leitungen zu beschädigen).
- Sie können auch eine ausreichende Menge heißes Wasser verwenden, um das Abtauen zu beschleunigen. Verwenden Sie trockene Handtücher, um das Wasser nach dem Abtauen zu entfernen.
- Stellen/Legen Sie nach dem Abtauen die Lebensmittel wieder in die Fächer des Kühlschranks und schalten Sie dann den Kühlschrank ein.

ACHTUNG

Es dürfen keine anderen mechanischen Geräte oder Hilfsmittel als die vom Hersteller empfohlenen benutzt werden, um das Abtauen zu beschleunigen. Beschädigen Sie nicht den Kältemittelkreislauf.

Beenden der Benutzung

Stromausfall:

Bei einem Stromausfall können die Lebensmittel selbst im Sommer für mehrere Stunden kühl gehalten werden. Bei einem Stromausfall sollten Sie die Türen so wenig wie möglich öffnen und keine frischen Lebensmittel in das Gerät stellen/legen.

Nichtbenutzung über längere Zeit:

Trennen Sie das Gerät vom Stromnetz und reinigen Sie es gründlich. Um einer Geruchsentwicklung vorzubeugen, lassen Sie die Gerätetür bitte geöffnet.

Transport:

Nehmen Sie alle Gegenstände vor einem Transport des Kühlschranks heraus und fixieren Sie alle Glasteile, Gemüsehalter, Gefrierfachschubfächer usw. mit Klebeband. Ziehen Sie zudem die Nivellierfüße fest, schließen Sie die Türen und fixieren Sie sie ebenfalls mit Klebeband. Während des Transports darf das Gerät weder kopfüber stehen noch horizontal liegen oder Vibrationen ausgesetzt werden. Die Neigung während des Transports darf 45° nicht überschreiten.

ACHTUNG

Das Gerät muss nach der Inbetriebnahme ununterbrochen laufen. Grundsätzlich darf der Betrieb des Geräts nicht unterbrochen werden. Durch Missachtung kann sich die Lebensdauer verkürzen.

Lebensmittel können auch im Sommer bei Stromausfall für einige Stunden konserviert werden. Empfehlenswert ist in diesem Fall, die Häufigkeit des Türöffnens zu reduzieren.

FEHLERSUCHE

Die nachstehenden einfachen Probleme können durch den/die Benutzer/-in selbst behoben werden. Wenn das Problem anschließend immer noch bestehen sollte, dann setzen Sie sich bitte mit der Kundendienstabteilung in Verbindung.

Problem Mögliche Ursache
Kein Betrieb	Überprüfen Sie, ob das Gerät am Stromnetz angeschlossen ist und der Netzstecker ordnungsgemäß in der Netzsteckdose steckt.
	Überprüfen Sie, ob die Netzspannung zu gering ist.
	Überprüfen Sie, ob ein Stromausfall vorliegt, ein Schutzschalter ausgelöst wurde oder eine Sicherung durchgebrannt ist.
Gerüche	Geruchsintensive Nahrungsmittel müssen gut eingepackt werden.
	Überprüfen Sie, ob sich verdorbene Nahrungsmittel im Kühlschrank befinden.
	Reinigen Sie den Innenbereich des Kühlschranks
Langes Laufen des Kompressors	Ein langer Betrieb des Kühlschranks ist im Sommer normal.
	Wenn die Umgebungstemperatur hoch ist, sollten Sie nicht zu viele Lebensmittel gleichzeitig in das Gerät stellen/legen.
	Nahrungsmittel müssen ausreichend genug abgekühlt sein, bevor sie in den Kühlschrank gelegt/gestellt werden.
	Die Türen werden zu oft geöffnet.
Die Tür kann nicht ordnungsgemäß geschlossen werden	Die Tür klemmt durch Lebensmittelverpackungen und/oder im Kühlschrank befinden sich zu viel Lebensmittel.
	Der Kühlschrank ist geneigt.
Laute Geräusche	Überprüfen Sie, ob der Kühlschrank nivelliert ist und stabil steht.
	Überprüfen Sie, ob sich die Zubehörteile an der vorgesehenen Stelle befinden.
Das Gehäuse ist heiß	Die Wärmeabführung erfolgt durch den eingebauten Kondensator über das Gehäuse, was normal ist. Wenn das Gehäuse durch hohe Umgebungstemperatur, Lagerung von zu vielen Lebensmitteln oder Abschalten des Kompressors heiß wird, sorgen Sie für eine gute Belüftung, um die Wärmeabführung zu erleichtern
Kondensation an der Oberfläche	Kondensationen an der Außenseite des Kühlschranks und an den Kühlschranktürdichtungen sind normal, wenn die Umgebungstemperatur sehr hoch ist. Wischen Sie die Kondensation mit einem sauberen Tuch ab.

ANHANG

Speziell für den neuen EU-Standard

Die Ersatzteile in der folgenden Tabelle sind über den Serviceanbieter erhältlich

Ersatzteil Bereitgestellt für		Mindestens für die Beschaffung benötigte Zeit
Thermostate Geschultes	Wartungspersonal	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Temperatursensoren	Geschultes	Mindestens 7 Jahre nach Markteinführung des letzten Modells
	Wartungspersonal
Platinen Geschultes	Wartungspersonal	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Lichtquellen Geschultes	Wartungspersonal	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türgriffe Fachwerkstätten und Endbenutzer(innen)		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türscharniere Fachwerkstätten und Endbenutzer(innen)		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Ablagen Fachwerkstätten und Endbenutzer(innen)		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Körbe Fachwerkstätten und Endbenutzer(innen)		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türdichtungen Fachwerkstätten und Endbenutzer(innen)		Mindestens 10 Jahre nach Markteinführung des letzten Modells

Sehr geehrte Kundin, sehr geehrter Kunde

1. Wenn Sie das Produkt zurückgeben oder ersetzen möchten, dann setzen Sie sich bitte mit dem Geschäft in Verbindung, in dem Sie das Produkt erworben haben.

(Bringen Sie bitte auch den Kaufbeleg mit)

1. Wenn Ihr Produkt defekt ist und repariert werden muss, dann setzen Sie sich bitte mit dem Kundendienstserviceanbieter in Verbindung.

ACHTUNG

Die Modellinformationen in der Produktdatenbank sowie den Modellidentifikator können Sie über den Weblink durch Scannen des QR-Codes erhalten, wenn das Energieeffizienzschuld des Produktes einen QR-Code enthält.

Weitere Informationen über die Energieeffizienz des Geräts finden Sie unter https://ec.europa.eu. Suchen Sie dort nach der Modellbezeichnung.

Die Modellbezeichnung finden Sie auf dem Typenschild des Geräts.

Die kälteste Zone im Kühlschrank

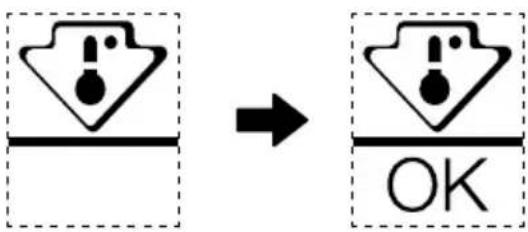

OPTIONAL: OK-Temperaturanzeige

Mit der OK-Temperaturanzeige können Temperaturen unter +4 °C ermittelt werden. Reduzieren Sie die Temperatur schrittweise, wenn „OK“ nicht anzeigt wird.

Ändern Sie die Position der Ablage nicht, um die Temperatur in diesem Bereich sicherzustellen. Bei Kühlschränken mit verbesserter Luftzirkulation (ausgestattet mit einem Gebläse oder frostfreie Modelle) fehlt dieses Symbol, weil bei ihnen die Temperatur im Inneren homogen ist.

Temperaturindikatoreinstellung

• Der Kühlschrank ist mit einem Temperaturindikator ausgestattet, der die Durchschnittstemperatur im kältesten Bereich anzeigt, um Ihnen bei der Einstellung Ihres Kühlschranks zu helfen.
• ACHTUNG: Diese Anzeige ist auf Ihren Kühlschrank abgestimmt. Benutzen Sie sie weder in anderen Kühlschränken (weil dort der kälteste Bereich ein anderer ist) noch für andere Zwecke.

Überprüfen der Temperatur im kältesten Bereich

• Mit Hilfe des Temperaturindikators können Sie regelmäßig überprüfen, ob die Temperatur im kältesten Bereich richtig ist. Allerdings hängt die Innentemperatur des Kühlschranks von verschiedenen Faktoren wie beispielsweise der Raumtemperatur, der sich im Kühlschrank befindlichen Menge an Nahrungsmitteln und der Häufigkeit des Türöffnens ab. Ziehen Sie diese Faktoren in Ihre Überlegungen mit ein, wenn Sie das Gerät einstellen.
• Wenn die Anzeige „OK“ anzeigt, dann bedeutet das, dass der Thermostat ordnungsgemäß eingestellt und die Innentemperatur ordnungsgemäß ist.
• Wenn der Temperaturindikator WEISS wird, dann bedeutet das, dass die Temperatur zu hoch ist. Erhöhen Sie in diesem Fall die Einstellung der Kühlschranktemperaturregelung und warten Sie 12 Stunden, bevor Sie die Temperatur über den Temperaturindikator erneut überprüfen. Wenn Sie frische Nahrungsmittel hineingelegt/-gestellt haben oder die Tür eine Zeitlang geöffnet ist, kann es sein, dass der Temperaturindikator WEISS wird.
