HASZNÁLATI ÚTMUTATÓ MDRD142FGE01 MIDEA

Köszönjük, hogy a Mideát választotta! Mielőtt használná az új Midea készülékét, kérjük, olvassa el figyelmesen ezt az útmutatót, hogy tudja, hogyan működtetheti biztonságosan az új készüléke által kínált funkciókat.

TARTALOM

KÖSZÖNÖLEVÉL 01

MÜSZAKI JELLEMZÖK 02

A TERMÉK ÁTTEKINTÉSE 03

A TERMÉK TELEPÍTÉSE 04

ÜZEMELTETÉSI UTASÍTÁSOK 08

TISZTÍTÁS ÉS KARBANTARTÁS 11

HIBAELHÁRÍTÁS 12

MELLÉKLET 13

MÜSZAKI JELLEMZÖK

Terméktípus MDRD142FGE
Névleges feszültség/frekvencia 220-240 V~/50 Hz
Névleges áramerősség 0,5 A
Névleges lámpateljesítmény 10 W
Teljes térfogat 93 L
Frissélelmiszer-rekesz térfogata 93 L
Hűtőközeg R600a,24 g
Külső méretek (Sz x Mé x Ma) 472x450x860 mm

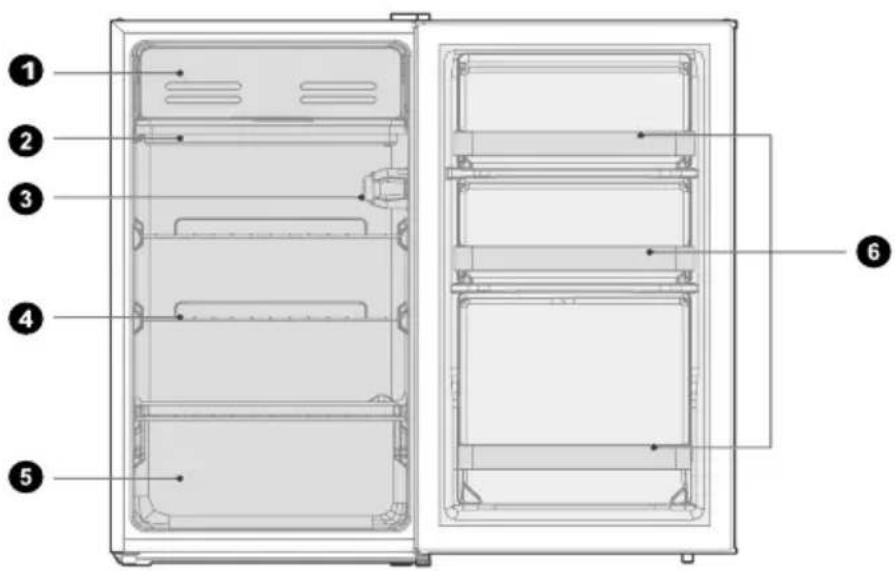

A TERMÉK ÁTTEKINTÉSE

Alkatrész neve

1 Kisajtó
2 Leeresztótálca
3 Hőmérséklet-szabályozó gomb

4 Polc
5 Zöldség- és gyümölcstároló
6 Ajtórekesz

FIGYELEM

A fenti ábra csak tájékoztató jellegű. A tényleges konfiguráció az adott terméktől vagy a forgalmazó terméknyilatkozatától függ.

A TERMÉK TELEPÍTÉSE

Üzembe helyezési utasítások

Klímaosztállyal rendelkező hűtőgépekhez

• A klímaosztálytól függően ezt a hűtőkészüléket az alábbi táblázatban meghatározott környezeti hőmérséklettartományban kell használni.
• A klímaosztály a típustáblán található. Előfordulhat, hogy a termék nem működik megfelelően a meghatározott tartományon kívül.
• A klímaosztályt a termékcímkén találja.

Hatékony hömérséklet-tartomány

- A terméket úgy alakították ki, hogy rendeltetésszerűen működjön az osztálybesorolásában meghatározott tartományban.

Osztály Szimbólum		Környezeti hőmérsékleti tartomány °C
		IEC 62552 (ISO 15502) ISO 8561
Kiterjesztett mérsékelt SN +10 és +32 között +10 és +32 között
Mérsékelt N +16 és +32 között +16 és +32 között
Szubtrópusi ST +16 és +38 között +18 és +38 között
Trópusi T +16 és +43 között +18 és +43 között

Méretek és térközök

- Ha a termék túl közel van a környező tárgyakhoz, akkor romolhat a fagyasztási teljesítménye, és nöhet az áramfogyasztása. A készülék telepítésekor a készülék és a körülötte lévő összes falfelület között hagyjon legalább 100 mm-t.

Levegő áramlásához szükséges hézag >100mm Felülnézet >100mm >100mm >100mm

FIGYELEM

A fenti ábra csak tájékoztató jellegű. A tényleges konfiguráció az adott terméktől vagy a forgalmazó terméknyilatkozatától függ.

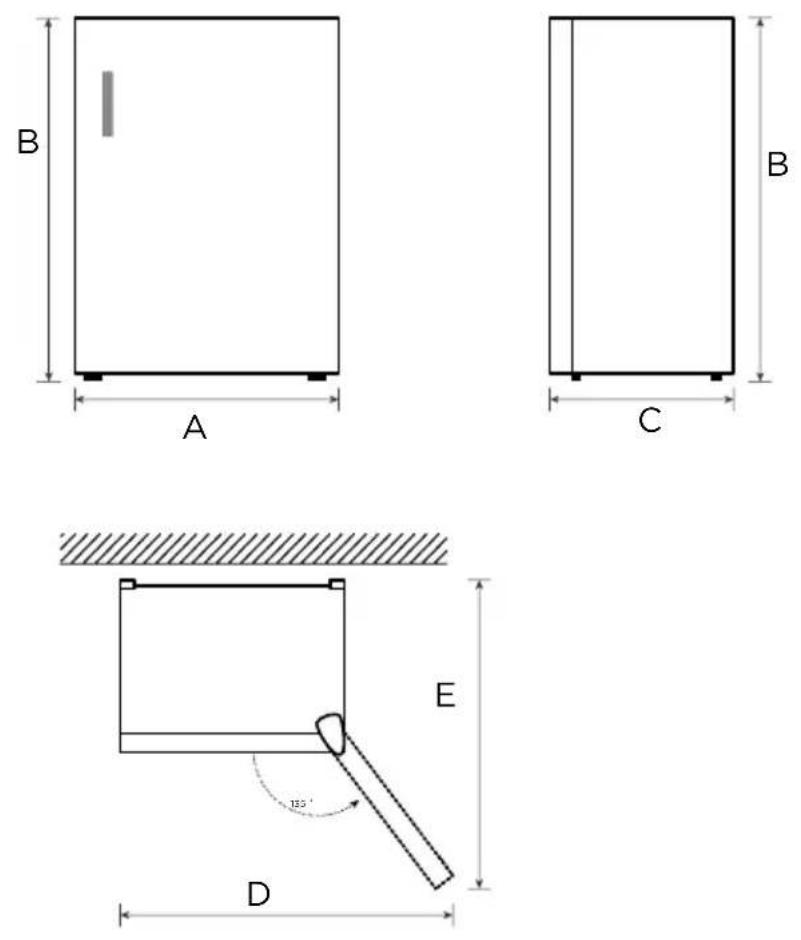

Ábra a helyigényröl (nyitott és csukott ajtó mellett)

HU

Szélesség	Teljes magasság	Mélység	Szélesség 135°-ban nyitott ajtónál	Mélység 135°-ban nyitott ajtónál
A B C D E
472 860 450 792 770

Figyelem: Az összes méret mm-ben van megadva

Hűtőajtó nyitási irányának megfordítása

Szerszámok, amelyekre a felhasználónak szüksége lesz

	Keresztes csavarhúzó
	Spatula / vékony pengéjű csavarhúzó
	Maszkolószalag
	5/16"-os aljzatkulcs

1. Kapcsolja ki a hütőszekrényt, és távolítson el mindent az ajtótálcákról.
2. Rögzítse az ajtót szalaggal.

1. Szerelje le a felső zsanérfedelet, a csavarokat és a felső zsanért, és távolítsa el a műanyag csavartakaró kupakokat a másik oldalról.

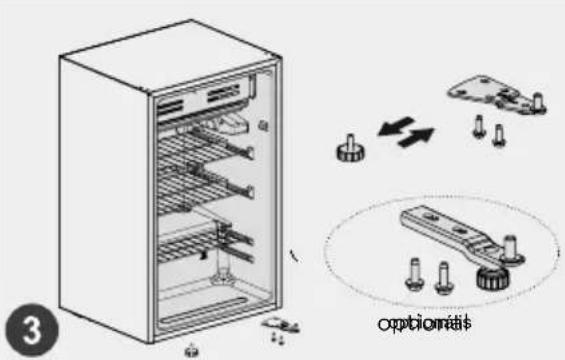

3 optionable

1. szerelje le az ajtót, az alsó zsanérszerelvényt és az állítható talpat, majd szerelje fel az alsó zsanérszerelvényt és az állítható talpat a másik oldalon.

1. Szerelje szét az ajtó alatti dugót, majd szerelje össze az ütközöt a másik oldalon. Tegye az ajtót az alsó zsanérra, és szerelje össze egymás után a felső zsanért, a felső zsanérfedelet és a műanyag csavartakaró kupakokat.

Szintezőláb

A rázkódás elkerüléséhez a készüléket szintbe kell állítani.

Szükség esetén a szintezőcsavarokkal kiegyenlítheti az egyenetlen padlót.

A készülék elejének enyhén magasabban kell lennie a hátuljánál, hogy segítse az ajtó becsukódását.

A szintezőcsavarok könnyen forgathatók, ha enyhén megdönti a készülékházat.

Forgassa a szintezőcsavarokat az óramutató járásával ellentétes irányba a készülék megemeléséhez, vagy az óramutató járásával megegyező irányba a készülék lejjebb engedéséhez.

Az izzó cseréje (opcionális)

Az izzólámpák cseréje:

• Az izzócsere elvégzése előtt válassza le a tápellátást, tartsa meg és távolítsa el az izzó burkolatát.
• Szerelje ki a régi izzót az óramutató járásával ellentétes irányba csavarva. Cserélje ki egy új izzóra (max. 10 W) az óramutató járásával megegyező irányba becsavarva, és győződjön meg róla, hogy stabilan rögzült az izzófoglalatba.
• Szerelje vissza a lámpa burkolatát és csatlakoztassa vissza a hűtőszekrényt az áramforrásba.

FIGYELEM

A LED lámpák cseréjét vagy karbantartását a gyártó, a szakszerviz vagy a megfelelő képesítéssel rendelkező szakember végezheti el.

Tippek Az Energia Megtakarításához

• Ne helyezze a készüléket tűzhelyek, radiátorok vagy más hőforrások közelébe. Ha a környezeti hőmérséklet magas, a kompresszor gyakrabban és hosszabb ideig működik, ami növeli az energiafogyasztást.
• Gondoskodjon a megfelelő légáramlásról a készülék alján, oldalainál és hátuljánál. Soha ne takarja le a szellőzőnyílásokat.
• A „Telepítés” című fejezetben ismertetett térközöket is tartsa be.
• A fiókok, polcok és rekeszek ábrán látható elrendezése garantálja a leghatékonyabb energiafelhasználást, ezért kövesse ezt a lehető legpontosabban. A stabil hömérséklethez és az energiamegtakarításhoz minden fióknak és polcnak a készülékben kell maradnia.
• Az egyenletesen feltöltött hütő-/fagyasztórekeszek hozzájárulnak az optimális energiafelhasználáshoz. Ezért ne töltse félig vagy ne hagyja üresen a rekeszeket.
• A meleg ételeket a hűtőbe/fagyasztóba tétel előtt hagyja lehülni. A lehült étel javítja az energiahatékonyságot.
• A hidegveszteség minimalizálása érdekében az ajtót csak a lehető legrövidebb időre nyissa ki. Az ajtók rövid időre történő kinyitása, majd megfelelő bezárása csökkenti az energiafogyasztást.
• A készülék ajtószigeteléseinek tökéletesen sértetlennek kell lenniük, hogy az ajtók megfelelően záródjanak, és az energiafogyasztás ne növekedjen szükségtelenül.

ÜZEMELTETÉSI UTASÍTÁSOK

Vezérlőpanel

A

MAX MED

B

OFF NIW MAX MED

FIGYELEM

A konkrét kezelőpanel típusról típusra változik.

• Ha a höfokszabályzó gombot a „MAX"-ra forgatja, a hűtőszekrény belső hőmérséklete alacsonyabb lesz.
• Ha a hőfokszabályzó gombot a „MIN“-re forgatja, a hűtőszekrény belső hőmérséklete magasabb lesz.
• A felirat a gombon csak a szintet jelöli, de nem mutat konkrét hömérsékletet. Az „OFF” a kikapcsolt állapotot jelenti.
• Ajánlott fokozat: „MED”

MEGJEGYZÉS: Kérjük, állítsa a „MAX” és a „MIN” közé, és úgy használja.

- A lefolyótálca a víz felfogására szolgál leolvasztáskor. Kérjük, rendszeresen ürítse ki a lefolyótálcában lévő vizet, nehogy a víz túlcsorduljon a szekrénybe.

FIGYELEM

Ha az első bekapcsolást követően túl sok élelmiszert helyez a hűtőszekrénybe, az hátrányosan befolyásolhatja a berendezés fagyasztási teljesítményét. Az élelmiszerek ne akadályozzák a levegőáramlást; amely egyébként negatívan befolyásolhatja a fagyasztási teljesítményt.

Tippek az ételek tárolásához

Hűtőrekesz

• A nedvesség és a jégképződés elkerülése érdekében soha ne tegyen folyadékot tartalmazó lezáratlan tartályt a hűtőbe. A jég leginkább a párologtató leghidegebb részein képződik. Ha lezáratlan folyadékokat tárol a hűtőben, akkor azt gyakrabban kell leolvasztani.
• Soha ne tegyen meleg ételt a hütöbe. Ezeket előbb szobahőmérsékleten kell lehüteni, majd úgy kell a hütöbe helyezni, hogy biztosítva legyen a megfelelő légkörzés.
• Az élelmiszerek és az élelmiszertartók ne érintkezzenek a hűtő hátsó falával, mert odafagyhatnak. Ne nyitogassa rendszeresen a hűtő ajtaját.
• A hűtőbe helyezhet húst és tiszta halat (becsomagolva vagy műanyag fóliában), amelyet 1-2 napon belül felhasználhat.
• A friss zöldség és gyümölcs csomagolás nélkül behelyezhető az ezek számára készült részbe.

FIGYELEM

Az egyes rekeszek optimális hőmérséklet-beállítása a környezeti hőmérséklettől függ. A fenti optimális hőmérséklet akkor érvényes, ha a környezeti hőmérséklet 25 °C.

A lefolyótálca a víz felfogására szolgál leolvasztáskor. Kérjük, rendszeresen ürítse ki a lefolyótálcában lévő vizet, nehogy a víz túlcsorduljon a szekrénybe.

Megjegyzés: Ha az első bekapcsolást követően túl sok élelmiszert helyez a hűtőszekrénybe, az hátrányosan befolyásolhatja a berendezés fagyasztási teljesítményét. Az élelmiszerek ne akadályozzák a levegőáramlást; amely egyébként negatívan befolyásolhatja a fagyasztási teljesítményt.

Sorszám	Rekeszek TÍPUS	Tárolási célhőmérséklet [°C]	Megfelelő élelmiszer
1 Hűtőszekrény +2 ~ +8			A tojás, a főtt étel, a csomagolt élelmiszer, a gyümölcs és zöldség, a tejtermékek, a sütemények, az italok és egyéb élelmiszerek fagyasztásra nem alkalmasak.
2 (***)*- Fagyasztó	≤-18		Tengeri élelmiszer (hal, kagyló, rák), édesvízi élelmiszer és hús (az ajánlott tárolási idő 3 hónap, minél hosszabb ideig tárolja, annál rosszabb lesz az íz és a tápérték). Fagyasztott friss élelmiszer tárolására alkalmas.
3 ***-Fagyasztó	≤-18		Tengeri élelmiszer (hal, kagyló, rák), édesvízi élelmiszer és hús (az ajánlott tárolási idő 3 hónap, minél hosszabb ideig tárolja, annál rosszabb lesz az íz és a tápérték). Fagyasztott friss éleelmiszer tárolására alkalmas.
4 **-Fagyasztó	≤-12		Tengeri élelmiszer (hal, kagyló, rák), édesvízi élelmiszer és hús (az ajánlott tárolási idő 3 hónap, minél hosszabb ideig tárolja, annál rosszabb lesz az íz és a tápérték). Fagyasztott friss élelmiszer tárolására alkal mas.
5 *-Fagyasztó	≤-6		Tengeri élelmiszer (hal, kagyló, rák), édesvízi élelmiszer és hús (az ajánlott tárolási idő 3 hónap, minél hosszabb ideig tárolja, annál rosszabb lesz az íz és a tápérték). Fagyasztott friss élelmiszer tárolására alkalas.
6 0-csillag -6 ~ 0			Friss sertés, marha, hal, csirke, bizonyos csomagolt feldolgozott élelmiszerek stb. (Javasolt még aznap elfogyasztani, de lehetőleg 3 napon belül).Részben lezárt feldolgozott élelmiszerek (nem fagyasztható élelmiszerek).
7 Fagyrekesz -2 ~ +3			Friss/fagyasztott sertéshús, marhahús, csirke, édesvízi és akváriumban nevelt termékek stb. (0 °C alatt 7 napon belül fogyasztandó, 0 °C felett ugyanazon a napon, de legfeljebb 2 napon belül fogyasztandó). Tenger gyümölcsei (0 °C alatt 15 napig állnak el, 0 °C feletti tárolásuk nem ajánlott).
8 Frissentartó 0 ~ +4			Friss sertés, marha, hal, csirke, főtt étel stb. (Javasolt még aznap elfogyasztani, de lehetőleg 3 napon belül).
9 Bor +5 ~ +20 Vörösbor, fehérbor, pezsgő stb.

FIGYELEM

A különféle élelmiszereket a nekik megfelelő rekeszekben vagy tárolási hőmérsékleten tárolja.

TISZTÍTÁS ÉS KARBANTARTÁS

Leolvasztás

• Kapcsolja ki a hütőszekrényt.
• Vegye ki az élelmiszereket a hütőszekrényböl, és tegye őket megfelelő helyre, hogy ne olvadjanak ki.
• Tisztítsa ki a leeresztőcsövet (puha anyagokat használjon, hogy ne sértse meg a fémbélést). A leolvasztáshoz készítse elő a tárolóedényeket, amelyekkel felfogja a vizet.
• (Ügyeljen a kompresszorrekesz vízelvezető tálcájának tisztítására, mert túlfolyás esetén a padlóra csoroghat a víz).
• Leolvasztáshoz egyszerűen csak használja a külső hőmérsékletet, a jég eltávolításához jégkaparót is használhat (műanyag vagy fa jégkaparó ajánlott, a bélés, illetve a cső károsodásának elkerülése érdekében).
• Megfelelő mennyiségű forró vizet is használhat a leolvasztás felgyorsításához, és egy száraz ronggyal felitathatja a vizet a leolvasztás után.
• A leolvasztást követően tegye vissza az élelmiszereket a hűtőszekrény belsejébe, és kapcsolja be a hűtőszekrényt.

FIGYELEM

A leolvasztási folyamat felgyorsításához a gyártó által ajánlott eszközökön kívül semmilyen más eszköz nem használható. A hűtőkör ne sérüljön.

Ha nincs használatban

Áramkimaradás:

Áramszünet esetén, még nyáron is, a készülékben lévő ételek több órán át tárolhatók. Áramszünet idején az ajtónyitás idejét csökkenteni kell, és a készülékbe nem szabad több friss élelmiszert elhelyezni.

Tartós használaton kívüli helyzet:

A készüléket ki kell húzni a hálózati csatlakozóból, majd meg kell tisztítani. Kérjük, a szagok megelőzése érdekében hagyja nyitva az ajtókat.

Mozgatás:

A hűtő mozgatása előtt távolítson minden tárgyat a készülékből, rögzítse az üveg elválasztókat, a zöldségtartót, a fagyasztórekeszeket, stb. egy ragasztószalaggal, húzza meg a szintezőlábat; zárja be az ajtókat és rögzítse egy ragasztószalaggal. Mozgatás során a berendezést tilos fejtetőre vagy vízszintes pozícióba állítani, tilos rezgésnek kitenni; mozgatás során a megdöntés szöge nem lehet 45°-nál nagyobb.

FIGYELEM

Az indítást követően a berendezést folyamatosan kell üzemeltetni. Általánosságban elmondható, hogy a berendezés működésének megszakítása csökkenti a berendezés élettartamát.

Áramkimaradás esetén az ételek megtarthatók néhány órán át még nyáron is; azt javasoljuk, hogy ilyen esetben csökkentse az ajtónyitások sürűségét.

HIBAELHÁRÍTÁS

A következő egyszerű problémákat a felhasználó is kezelni tudja. Kérjük, hívja a szervizünket, ha valamilyen problémát nem sikerül elhárítani.

Probléma Lehetséges ok
Berendezés nem működik	Ellenőrizze, hogy a készülék csatlakoztatva van-e az elektromos hálózathoz, és a csatlakozó megfelelően érintkezik-e.
	Ellenőrizze, hogy a feszültség nem túl alacsony-e.
	Ellenőrizze, hogy nincs-e áramkimaradás, vagy az egyes áramkörök megszakítói nem oldottak le.
Szag	Az erős szagú ételeket szorosan be kell csomagolni.
	Ellenőrizze, hogy nincs-e rohadt étel a hűtőben.
	Tisztítsa ki a hűtőszekrény belsejét
A kompresszor hosszú idejű működése	A hűtőszekrény nyáron hosszú ideig folyamatosan működhet. Ez normális jelenség,
	amikor a környezeti hőmérséklet magas. Ilyenkor nem ajánlott túl sok élelmiszert tartani a készülékben.
	Mielőtt a készülékbe helyezné, hűtse le az ételt.
	Az ajtókat túl gyakran nyitják
Az ajtók nem záródnak megfelelően	Az ajtó egy élelmiszerben elakad. Túl sok étel vagy a hűtőben.
	A hűtő meg van döntve.
Hangos a készülék	Ellenőrizze, hogy a padló vízszintes-e, illetve a hűtő stabilan áll-e.
	Ellenőrizze, hogy a kiegészítők a megfelelő helyre vannak-e behelyezve.
Meleg a burkolat	A beépített kondenzátor burkolata felmelegedhet, ami normális jelenség. Ha a magas környezeti hőmérséklet, a túl sok tárolt élelmiszer vagy a kompresszor leállása miatt a burkolat túl forróvá válik, gondoskodjon megfelelő szellőzésről a hő eloszlásának elősegítésével.
Felületi páralecsapódás	A hűtőszekrény külső felületén és az ajtótömítéseken jelentkező páralecsapódás normális jelenség, ha a környezeti páratartalom túl magas. Törölje le a páralecsapódást egy tiszta törlőruhával.

MELLÉKLET

Kimondottan az új európai szabványnak megfelelően

Az alábbi táblázatban lévő megrendelt alkatrészek a szolgáltatói csatornától szerezhetők be.

Megrendelt alkat-rész	Beszállító	Az biztosításhoz szükséges minimum idő
Termosztátok Professzionális karbantartó személyzet		Legalább 7 év azt követően, hogy az utolsó termék piacra került
Hőmérséklet-érzékelők	Professzionális karbantartó személyzet	Legalább 7 év azt követően, hogy az utolsó termék piacra került
Nyomtatott áramköri lapkák	Professzionális karbantartó személyzet	Legalább 7 év azt követően, hogy az utolsó termék piacra került
Fényforrások Professzionális karbantartó személyzet		Legalább 7 év azt követően, hogy az utolsó termék piacra került
Ajtófogantyúk Professzionális szerelők és végfelhasználók		Legalább 7 év azt követően, hogy az utolsó termék piacra került
Ajtózsanérok Professzionális szerelők és végfelhasználók		Legalább 7 év azt követően, hogy az utolsó termék piacra került
Tálcák Professzionális szerelők és végfelhasználók		Legalább 7 év azt követően, hogy az utolsó termék piacra került
Kosarak Professzionális szerelők és végfelhasználók		Legalább 7 év azt követően, hogy az utolsó termék piacra került
Ajtótömítések Professzionális szerelők és végfelhasználók		Legalább 10 év azt követően, hogy az utolsó termék piacra került

Kedves vásárló!

1. Ha a terméket szeretné visszaküldeni vagy kicserélni, vegye fel a kapcsolatot az értékesítővel.

(Ne felejtse el elhozni a vásárláskor kapott számlát)

1. Ha a termék elromlott és javításra van szükség, vegye fel a kapcsolatot a szervizrészleggel.

FIGYELEM

A termékadatbázisban található modellinformációkat, valamint termék energiahatékonysági címkéje QR-kódjával (ha van) beolvasott webes hivatkozáson keresztül lehet elérni.

A készülék energiahatékonyságáról további tájékoztatást a https://ec.europa.eu webhelyen talál, ha rákeres a típusnévre.

A típusnév a készülék adattábláján található.

A hűtőszekrény leghidegebb zónája

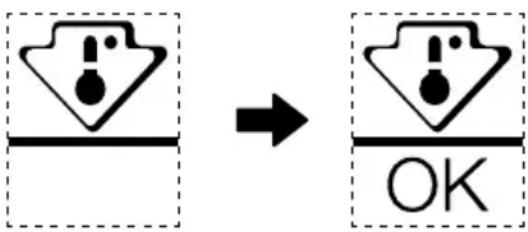

OPCIONÁLIS: OK-hőmérsékletjelzés

Az OK-hőmérsékletjelzéssel a +4 °C alatti hőmérsékletek határozhatók meg. Fokozatosan csökkentse a hőmérsékletet, amíg az „OK” jelzést nem látja.

A terület hőmérsékletének garantálása érdekében, ne változtasson a polc elhelyezkedésén. A kényszerlevegős hűtőszekrények esetében (ventillátorral rendelkező vagy önleolvasztós modellek) nincs feltüntetve a leghidegebb zóna szimbólum, mert a belső hőmérséklet homogén.

Hőmérsékletjelző beállítása

• Azért, hogy segítsen Önnek a megfelelő beállításban, a hűtőszekrényt hőmérsékletjelzővel látták el, ami figyeli a leghidegebb zóna átlagos hőmérsékletét.
• FIGYELEM: Ezt a jelzést az Ön hütőszekrényéhez tervezték. Ne használja másik hütőszekrényben (mert a leghidegebb zóna nem ugyanaz) vagy bármilyen más célból.

A leghidegebb zóna hőmérsékletének ellenőrzése

• A hömérsékletjelzővel rendszeresen tudja ellenőrizni, hogy a leghidegebb zóna hömérséklete megfelelő-e. Valójában a hűtőszekrény belső hömérséklete számos olyan tényezőtől függ, mint a helyiség környezeti hömérséklete, a benne tárolt étel mennyisége és az ajtónyitás gyakorisága. A készülék beállításakor vegye figyelembe ezeket a tényezőket.
• Amikor a jelző «OK»-t mutat, az azt jelenti, hogy a termosztátot jól állították be, és a belső hőmérséklet megfelelő.
• Ha a hőmérsékletjelző FEHÉRRE vált, az azt jelenti, hogy a hőmérséklet túl magas; ebben az esetben növelje a hűtőszekrény hőmérsékletszabályozó beállítását, és várjon 12 órát, mielőtt újra szemrevételezéssel ellenőrizné a jelzőt. Ha friss élelmiszert helyeztek be, vagy az ajtót nyitva hagyták, előfordulhat, hogy a hőmérsékletjelző egy idő után FEHÉRRE vált.
