MANUAL DE USUARIO MDRD142FGE01 MIDEA

¡Gracias por elegir Midea! Antes de usar su nuevo producto Midea, lea detenidamente este manual para asegurarse de que sabe cómo operar las características y funciones que su nuevo aparato ofrece de forma segura.

CONTENIDO

INSTALACIÓN DEL PRODUCTO 04

RESOLUCIÓN DE PROBLEMAS 12

APÉNDICE 13

ESPECIFICACIONES

Modelo del producto MDRD142FGE
Tensión nominal/Frecuencia 220-240V-/50Hz
Corriente nominal 0.5A
Potencia nominal de la lámpara 10W
Volumen total 93L
Volumen del compartimento de almacenamiento de alimentos frescos	93L
Refrigerante, cantidad R600a, 24g
Dimensiones totales (An. x Pr. x Al.) 472x450x860mm

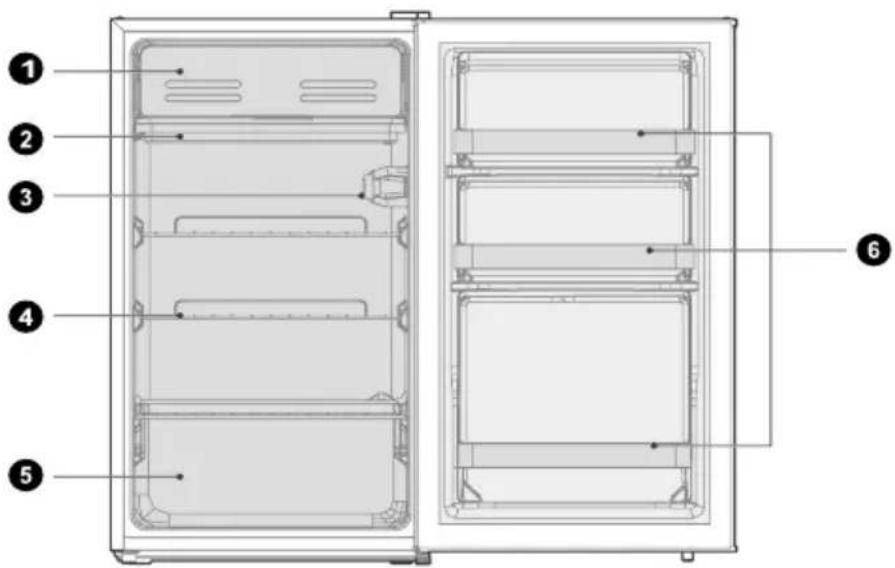

VISTA GENERAL DEL PRODUCTO

Nombres de los componentes

1 Puerta pequeña
2 Bandeja de drenaje
3 Dial de control de temperatura

4 Estantería
5 Receptáculo de frutas y verduras
6 Bandeja de la puerta

ATENCIÓN

La imagen que aparece arriba tiene solo una finalidad de referencia. La configuración real dependerá del producto físico o declaración por parte del distribuidor.

INSTALACIÓN DEL PRODUCTO

Instrucciones de instalación

Para aparatos frigoríficos con clase climática

• Dependiendo de la clase climática, este frigorífico está diseñado para usarse dentro de un rango de temperatura ambiente especificado en la siguiente tabla.
• La clase climática se puede encontrar en la placa de características. El producto podría no funcionar adecuadamente a temperaturas que no estén comprendidas en el rango especificado.
• Puede encontrar la clase de clima en la etiqueta del producto.

Rango de temperatura efectiva

- La nevera está diseñada para funcionar con normalidad dentro del rango de temperaturas especificado en su clasificación.

Clase Símbolo		Rango de la temperatura ambiente °C
		IEC 62552 (ISO 15502) ISO 8561
Templado prolongado SN + 10 hasta + 32 + 10 hasta + 32
Templado N + 16 hasta + 32 + 16 hasta + 32
Subtropical ST + 16 hasta + 38 + 18 hasta + 38
Tropical T + 16 hasta + 43 + 18 hasta + 43

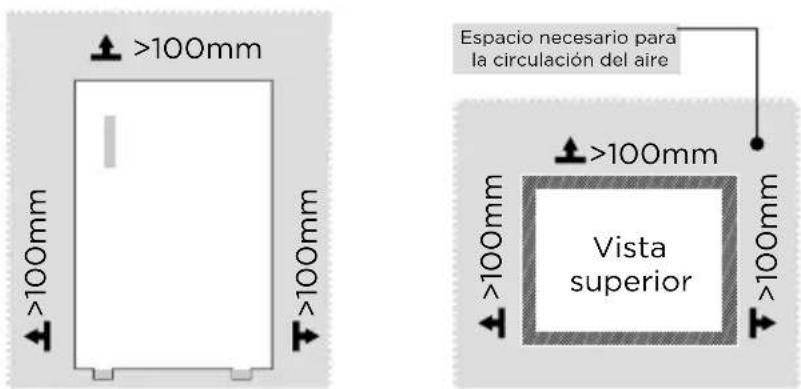

Dimensiones y distancias

- Si es demasiado pequeño de una distancia desde elementos adyacentes se puede provocar la degradación de la capacidad de congelación y aumentar los costes de electricidad. Deje más de 100 mm de espacio libre desde cada pared adyacente cuando instale el aparato.

>100mm Espacio necesario para la circulación del aire Vista superior >100mm >100mm >100mm >100mm >100mm

ATENCIÓN

La imagen que aparece arriba tiene solo una finalidad de referencia. La configuración real dependerá del producto físico o declaración por parte del distribuidor.

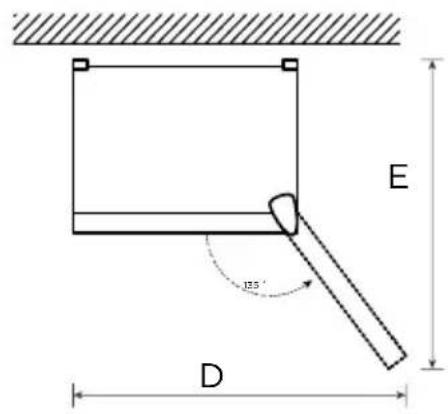

Diagrama de requerimientos de espacio (cuando la puerta esté abierta y cuando la puerta esté cerrada)

B A

B C

E 125° D

Anchura Altura general Fondo		Anchura con las puertas abiertas 135°	Fondo con las puerta abiertas 135°
A B C D E
472 860 450 792 770

Aviso: Todas las dimensiones son en milímetros

Cambio de puerta derecha - izquierda

Lista de herramientas que debe proporcionar el usuario

1. Apague el frigorífico y retire todos los objetos de las bandejas de la puerta.
2. Fije la puerta con cinta adhesiva.

1. Desmonte la cubierta del quicio superior, los tornillos y el quicio superior y retire el tapón de plástico del agujero del otro lado.

3 opticonal

4

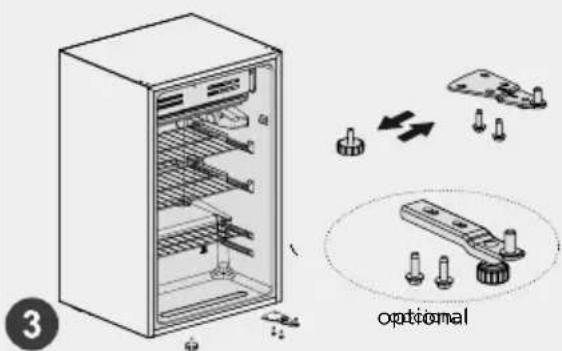

1. Desmonte la puerta y el quicio inferior y el pie ajustable y posteriormente monte el quicio inferior y el pie ajustable del otro lado.

TY x 5

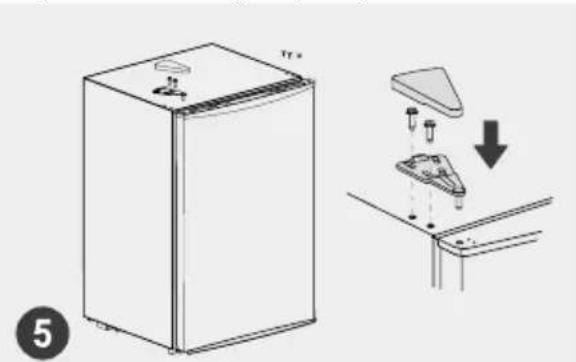

1. Desmonte el tope situado bajo la puerta y después, monte el tope en el otro lado; coloque la puerta sobre el quicio inferior y monte el quicio superior, la cubierta del quicio superior y los tapones de los agujeros de los tornillos de plástico de forma sucesiva.

Nivelación de los pies

Para evitar vibraciones, se debe nivelar la unidad.

Si es necesario, ajuste los tornillos de nivelación para compensar el suelo irregular. La parte delantera debe ser ligeramente más alta que la trasera para ayudar al cierre de la puerta.

Los tornillos de nivelación se pueden girar con facilidad inclinando ligeramente el aparato.

Gire en sentido antihorario los tornillos de nivelación para subir la unidad y en sentido horario para bajarla.

Cambio de luz (opcional)

Sustitución de las bombillas incandescentes:

• Desconecte la alimentación antes de realizar la sustitución de las bombillas; sujete y retire la cubierta de la bombilla.
• Desmonte la vieja bombilla aflojándola en sentido antihorario y sustitúyala por una nueva bombilla (Máximo 10W) apretándola en sentido horario y asegúrese de que está fijada en el casquillo de forma correcta.
• Vuelva a montar la cubierta de la luz y vuelva a conectar el frigorífico a la corriente eléctrica.

ATENCIÓN

Cualquier sustitución o mantenimiento de las bombillas LED está previsto que lo realice el fabricante, su agente de mantenimiento o una persona con una cualificación similar.

Consejos para ahorrar energía

• No coloque el aparato cerca de cocinas, radiadores u otras fuentes de calor. Si la temperatura ambiente es alta el compresor funcionará con más frecuencia y durante más tiempo, dando lugar a un mayor consumo energético.
• Compruebe que haya suficiente ventilación en la base del aparato, a los lados y en la parte trasera. Nunca cubra las aberturas de ventilación.
• Tenga en cuenta también las dimensiones de las distancias del capítulo «Instalación».
• La disposición de cajones, estantes y estanterías que se muestra en la ilustración garantiza el uso más eficiente de la energía y, por tanto, debe mantenerse en la medida de lo posible. Todos los cajones y estantes deben permanecer en el aparato para mantener la temperatura estable y ahorrar energía.
• Para lograr un consumo energético óptimo lo ideal es llenar de manera uniforme el compartimento del frigorífico/congelador. Evite dejar compartimentos vacíos o semivacíos.
• Deje que los alimentos calientes se enfríen antes de meterlos en el frigorífico/congelador. Los alimentos que ya se han enfriado aumentan la eficiencia energética.
• Abra la puerta solo durante el tiempo necesario para minimizar la pérdida de frío. Abrir la puerta brevemente y cerrarla bien reduce el consumo energético.
• Las juntas de las puertas del aparato deben mantenerse perfectamente intactas para que las puertas cierren bien y el consumo energético no aumente innecesariamente.

El panel de control real puede diferir de modelo a modelo.

• Gire el dial de control de temperatura a MAX; la temperatura interna del frigorífico disminuye.
• Gire el dial de control de temperatura a MIN; la temperatura interna del frigorífico aumenta.
• La letra del dial solo representa el nivel y no indica la temperatura específica; «OFF» significa que deja de funcionar.
• Velocidad recomendada: "MED"

NOTA: Ajústelo y úselo entre "MAX" y "MIN".

- La bandeja de drenaje se usa para recibir el gua mientras se descongela. Vacíe el agua de la bandeja de drenaje con regularidad en caso de que el agua se desborde en la carcasa.

ATENCIÓN

El almacenamiento de demasiados alimentos durante su funcionamiento tras la conexión inicial a la alimentación puede afectar negativamente al efectos de congelación del frigorífico. Los alimentos guardados no deben bloquear la salida del aire, o en caso contrario, el efecto de congelación se verá afectado negativamente.

Consejos para el almacenamiento de alimentos

Compartimento de refrigeración

• Para reducir la humedad y la consiguiente formación de hielo, no introduzca nunca líquidos en el frigorífico en recipientes sin cerrar. La escarcha tiende a concentrarse en las partes más frías del evaporador. Si almacena líquidos sin tapar, necesitará descongelarlos con más frecuencia.
• No introduzca nunca alimentos calientes en el frigorífico. En primer lugar, deben enfriarse a temperatura ambiente y, a continuación, colocarse de forma que se garantice una circulación de aire adecuada en el frigorífico.
• Los alimentos o los recipientes de alimentos no deben tocar la pared trasera del frigorífico porque podrían congelarse en la pared. No abra regularmente la puerta del frigorífico.
• La carne y el pescado limpios (envasados en un paquete o en una lámina de plástico) pueden guardarse en el frigorífico y utilizarse en 1-2 días.
• Las frutas y hortalizas sin envasar pueden colocarse en la parte destinada a las frutas y hortalizas frescas.

ATENCIÓN

El ajuste óptimo de temperatura de cada compartimento depende de la temperatura ambiente. La temperatura óptima superior se basa en la temperatura ambiente de 25 °C.

La bandeja de drenaje se usa para recibir el gua mientras se descongela. Vacíe el agua de la bandeja de drenaje con regularidad en caso de que el agua se desborde en la carcasa.

Nota: El almacenamiento de demasiados alimentos durante su funcionamiento tras la conexión inicial a la alimentación puede afectar negativamente al efectos de congelación del frigorífico. Los alimentos guardados no deben bloquear la salida del aire, o en caso contrario, el efecto de congelación se verá afectado negativamente.

Orden	Compartimentos TYPE	Temperatura objetivo de almacenamiento [°C]	Alimentos adecuados
1 Frigorífico +2 ~ +8			Huevos, alimentos cocinados, alimentos envasados, frutas y verduras, productos lácteos, pasteles, bebidas y otros alimentos no aptos para su congelación.
2 (***)*-Congelador	≤-18		Pescado y marisco (gambas, moluscos), productos de agua dulce y productos cáricos (recomendado 3 meses; cuanto mayor sea el tiempo de almacenamiento, peor será el sabor y los valores nutricionales), apto para alimentos frescos congelados.
3 ***-Congelador	≤-18		Pescado y marisco (gambas, moluscos), productos de agua dulce y productos cáricos (recomendado 3 meses; cuanto mayor sea el tiempo de almacenamiento, peor será el sabor y los valores nutricionales), apto para alimentos frescos congelados.
4 **-Congelador	≤-12		Pescado y marisco (gambas, moluscos), productos de agua dulce y productos cáricos (recomendado 3 meses; cuanto mayor sea el tiempo de almacenamiento, peor será el sabor y los valores nutricionales), apto para alimentos frescos congelados.
5 *-Congelador	≤-6		Pescado y marisco (gambas, moluscos), productos de agua dulce y productos cáricos (recomendado 3 meses; cuanto mayor sea el tiempo de almacenamiento, peor será el sabor y los valores nutricionales), apto para alimentos frescos congelados.
6 0 estrellas -6 ~ 0			Cerdo, ternera, pescado y pollo frescos, algunos alimentos procesados empaquetados, etc. (Consumo recomendado el mismo día, preferentemente antes de 3 días.) Alimentos procesados parcialmente envasados (alimentos no congelables).
7 Frío -2 ~ +3			Cerdo fresco / congelado, ternera, pollo, productos de pesca frescos, etc. (7 días por debajo de 0 °C y por encima de 0°C; se recomienda para su consumo en el mismo día, preferentemente no más de 2 días). Marisco (menos de 0°C durante 15 días; no se recomienda guardar por encima de 0 °C).
8 Alimentos frescos 0 ~ +4			Cerdo, ternera, pescado y pollo frescos, alimentos cocinados, etc. (Consumo recomendado el mismo día, preferentemente antes de 3 días.)
9 Vino +5 ~ +20 Vino tinto, vino espumoso, etc.

ATENCIÓN

guarde diferentes alimentos conforme a los compartimentos o la temperatura de almacenamiento objetivo de su compra.

LIMPIEZA Y MANTENIMIENTO

Descongelación

• Apague el frigorífico.
• Retire los alimentos del frigorífico y colóquelos adecuadamente para evitar que los alimentos se fundan.
• Retire el tubo de drenaje (para usar materiales suaves para evitar daños en el revestimiento); prepare los contenedores de agua para la descongelación.
• (Preste atención al limpiar la bandeja de drenaje del compartimento del compresor, evitando que se desborde al suelo).
• Puede usar la temperatura natural para la descongelación natural; también puede usar la pala de hielo para eliminar la escarcha (use una pala de hielo de plástico o de madera para evitar dañar el revestimiento o el tubo)
• Asimismo puede usar la cantidad adecuada de agua caliente para acelerar la descongelación, con una toalla seca para secar el agua tras la descongelación.
• Tras la descongelación, vuelva a poner los alimentos en los compartimentos y encienda el frigorífico.

ATENCIÓN

No se deben emplear otros dispositivos mecánicos u otros medios para acelerar excepto aquellos recomendados por el fabricante. No dañe el circuito del refrigerante.

Dejar de usarlo

Fallo de alimentación:

En caso de que se produzca un fallo de alimentación, incluso si es en verano, se puede guardar los alimentos en el interior del aparato durante varias horas. Durante el fallo de alimentación, se deben reducir las veces que se abre la puerta y no se deben colocar más alimentos frescos en el aparato.

Ausencia de uso prolongada:

Se debe desenchufar el aparato y después limpiarse. Deje las puertas abiertas para evitar los malos olores.

Traslado:

Antes de mover el frigorífico, extraiga todos los objetos, fije las partes de cristal, el soporte de las verduras, los cajones de la cámara de congelación, etc. con cinta y apriete los pies de equilibrado; cierre las puertas y séllelas con cinta. Durante el traslado, no se debe colocar el aparto al revés u horizontalmente o hacer que vibre; la inclinación durante el movimiento no será superior a 45°.

ATENCIÓN

El aparato debe funcionar de forma continua una vez que se arranca. En general, el funcionamiento del aparato no debe interrumpirse; el caso contrario, se puede ver alterada su vida útil

Se pueden conservar los alimentos durante un par de horas incluso en verano en caso de un fallo de corriente; se recomienda reducir la frecuencia de la apertura de la puerta.

RESOLUCIÓN DE PROBLEMAS

El usuario puede ocuparse de los siguientes problemas simples. Llame al servicio posventa si no se solucionan los problemas.

Problema Motivo posible
Fallo en el funcionamiento	Compruebe si el aparato está conectado a la alimentación o si el enchufe tiene bien los contactos
	Compruebe si la tensión es demasiado baja
	Compruebe si hay un fallo de corriente o han saltado los circuitos parciales
Mal olor	Se deben envolver bien los alimentos que produzcan mal olor
	Compruebe si hay alimentos podridos
	Limpie el interior del frigorífico
Funcionamiento prolongado del compresor	El funcionamiento durante mucho tiempo del frigorífico es normal en verano
	cuando la temperatura ambiente el alta, no se sugiere tener muchos alimentos en el aparato al mismo tiempo.
	Se deben enfriar los alimentos antes de empezar a ponerlos en el aparato
	Las puertas se abren con demasiada frecuencia
La puerta no se puede cerrar adecuadamente	La puerta está atascada por paquetes de alimentos o se ha colocado demasiados alimentos
	El frigorífico está inclinado.
Ruidos altos	Compruebe si el suelo está nivelado y si el frigorífico está colocado de forma estable
	Compruebe si los accesorios están colocados en las ubicaciones adecuadas
Carcasa caliente	Disipación del calor del condensador integrado mediante la carcasa, que es normal cuando la carcasa se calienta debido a una temperatura ambiente elevada, o el almacenamiento de demasiado alimentos o si se cierra del compresor y proporciona una buena ventilación para facilitar la disipación del calor
Condensación de la superficie	La condensación sobre la superficie exterior y los sellos de la puerta del frigorífico es normal cuando la humedad ambiente es demasiado alta. Simplemente limpie la condensación con una toallita limpia.

APÉNDICE

Especial para el nuevo estándar europeo

Las piezas pedidas que se incluyen en la siguiente tabla se pueden adquirir en la red de proveedores de servicios.

Pieza pedida Proporcionada por		Tiempo mínimo hasta el suministro
Termostatos Personal profesional de mantenimiento		Al menos 7 años después de que se haya lanzado al mercado el último modelo
Sensores de temperatura	Personal profesional de mantenimiento	Al menos 7 años después de que se haya lanzado al mercado el último modelo
Placas de circuito impreso	Personal profesional de mantenimiento	Al menos 7 años después de que se haya lanzado al mercado el último modelo
Fuente de luz Personal profesional de mantenimiento		Al menos 7 años después de que se haya lanzado al mercado el último modelo
Pomos de las puertas	Reparadores profesionales y usuarios finales	Al menos 7 años después de que se haya lanzado al mercado el último modelo
Bisagras de las puertas	Reparadores profesionales y usuarios finales	Al menos 7 años después de que se haya lanzado al mercado el último modelo
Bandejas Reparadores profesionales y usuarios finales		Al menos 7 años después de que se haya lanzado al mercado el último modelo
Cestas Reparadores profesionales y usuarios finales		Al menos 7 años después de que se haya lanzado al mercado el último modelo
Juntas de puertas	Reparadores profesionales y usuarios finales	Al menos 10 años después de que se haya lanzado al mercado el último modelo

Estimado cliente

1. Si desea devolver o sostituir el producto, póngase en contacto con el establecimiento donde lo compró.

(Recuerde traer la factura de compra)

1. Si el producto se avería y necesita reparación, póngase en contacto con el proveedor de servicios posventa.

ATENCIÓN

La información sobre el modelo incluida en la base de datos de productos, así como el identificador del modelo, se pueden obtener por un enlace al que se accede escaneando un código QR, de haberlo, en la etiqueta de eficiencia energética del producto.

Para obtener más información sobre la eficiencia energética del aparato, visite https://ec.europa.eu y realice una búsqueda usando el nombre del modelo.

El nombre del modelo puede encontrarse en la etiqueta identificativa del aparato.

Zona más fría del frigorífico

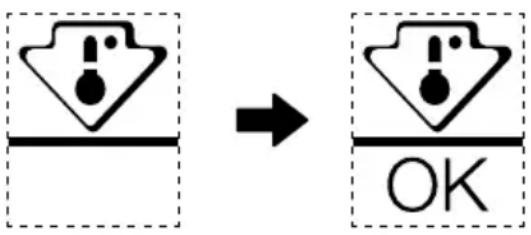

OPCIONAL: Indicador OK de temperatura

El indicador OK de temperatura puede usarse para determinar temperaturas inferiores a +4 °C. Reduzca gradualmente la temperatura si el signo no «OK».

Para garantizar la temperatura de esta zona, no cambie el estante de posición. En frigoríficos de aire forzado, (equipados con un ventilador o modelos No Frost), el símbolo de la zona más fría no se representa porque la temperatura en el interior es homogénea.

Configuración del indicador de temperatura

• Para facilitar la correcta configuración del frigorífico, este está equipado con un indicador de temperatura que controlará la temperatura media en la zona más fría.
• ADVERTENCIA: este indicador tiene como finalidad funcionar solo con su frigorífico; no lo use en ningún otro frigorífico (de hecho, la zona más fría no es la misma) o para cualquier otro uso.

Comprobación de la temperatura en la zona más fría

• Con el indicador de temperatura, puede comprobar de forma regular si la temperatura de la zona más fría es correcta. De hecho, la temperatura interna del frigorífico depende de varios factores, como la temperatura ambiente de la estancia, la cantidad de comida almacenada y la frecuencia de apertura de la puerta. Estos factores deben tenerse en cuenta al configurar el dispositivo.
• Cuando el indicador muestra «OK», el termostato está bien ajustado y la temperatura interna es correcta.
• Si el indicador de temperatura aparece BLANCO, la temperatura es demasiado alta; en este caso, suba la configuración del control de temperatura del frigorífico y espere 12 horas antes de llevar a cabo una nueva inspección visual del indicador. Cuando se introduce comida fresca o se deja la puerta abierta, es posible que el indicador de temperatura aparezca BLANCO al poco tiempo.

OPCIONAL: Indicador de temperatura OK
