INSTRUKCJA OBSŁUGI MDRD142FGE01 MIDEA

Dziękujemy za wybranie produktu Midea. Przed użyciem nowego produktu firmy Midea dokładnie zapoznaj się z niniejszą instrukcją, aby mieć pewność, że wiesz, jak bezpiecznie korzystać z funkcji oferowanych przez nowe urządzenie.

SPIS TREŚCI

LIST Z PODZIEKOWANIEM 01

SPECYFIKACJE 02

INFORMACJE OGÓLNE O URZĄDZENIU 03

MONTAŻ PRODUKTU 04

INSTRUKCJA OBSŁUGI 08

CZYSZCZENIE I KONSERWACJA 11

ROZWIAZYWANIE PROBLEMÓW 12

DODATEK 13

SPECYFIKACJE

Model produktu MDRD142FGE
Napięcie znamionowe/częstotliwość 220-240 V~/50 Hz
Natężenie znamionowe 0,5 A
Moc znamionowa źródła światła 10 W
Łączna pojemność 93 L
Pojemność komory na żywność świeżą 93 L
Czynnik chłodniczy, ilość R600a, 24 g
Wymiary ogólne (szer. x gł. x wys.)	472 × 450 × 860 mm

INFORMACJE OGÓLNE O URZĄDZENIU

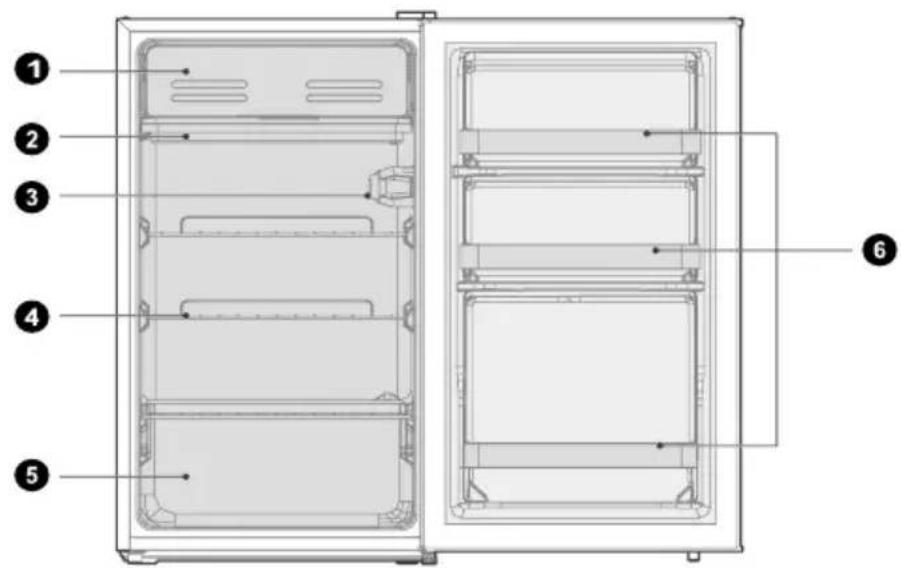

Elementy

1 Małe drzwiczki
2 Tacka kondensatu
3 Pokrętło regulacji temperatury

4 Półka
5 Pojemnik na owoce i warzywa
6 Balkonik na drzwi

UWAGA

Powyższa ilustracja ma charakter poglądowy. Rzeczywista konfiguracja zależy od modelu bądź zamówienia dystrybutora.

MONTAŻ PRODUKTU

Instrukcja instalacji

Dla urządzeń chłodniczych z oznaczona klasą klimatyczną

• W zależności od klasy klimatycznej niniejsza lodówka jest przeznaczona do użytku w zakresach temperatur otoczenia podanych w poniższej tabeli.
• Klasę klimatyczną można znaleźć na tabliczce znamionowej. Produkt może nie działać prawidłowo w temperaturach spoza określonego zakresu.
• Klasę klimatyczną można znaleźć na etykiecie produktu.

Zakres temperatury otoczenia

- Produkt został zaprojektowany do pracy w zakresie temperatur określonym przez jego klasę znamionową.

Klasa Symbol		Zakres temperatury otoczenia (°C)
		IEC 62552 (ISO 15502) ISO 8561
Rozszerzona umiarkowana	SN +10°C do	+32°C +10°C do +32°C
Umiarkowana N +16°C do	+32°C +16°C do	+32°C
Subtropikalna ST +16°C do	+38°C +18°C do	+38°C
Tropikalna T +16 °C do	+43°C +18 °C do	+43°C

Wymiary i odstępy

- Zbyt mały odstęp od pobliskich przedmiotów może spowodować obniżenie skuteczności mrożenia i zwiększenie kosztu energii elektrycznej. Podczas instalacji należy zapewnić ponad 100 mm odstępu od ścian wokół urządzenia.

Wymagana przestrzeń dla cyrkulacji powietrza >100mm >100mm Widok z góry >100mm >100mm

UWAGA

Powyższa ilustracja ma charakter poglądowy. Rzeczywista konfiguracja zależy od modelu bądź zamówienia dystrybutora.

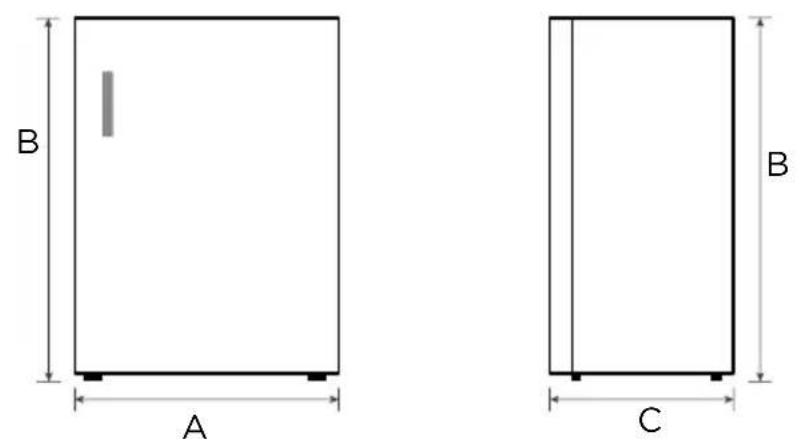

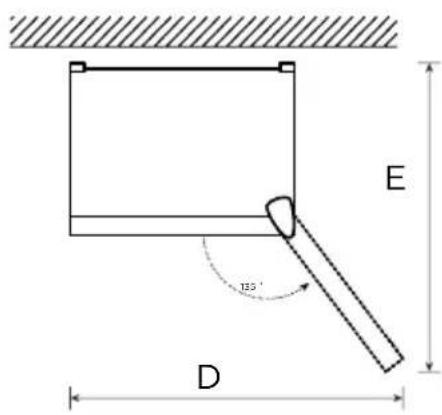

Schemat ilości wymaganego miejsca (zarówno z zamkniętymi, jak i otwartymi drzwiami)

E 125° D

PL

Szerokość	Wysokość łączna	Głębokość	Szerokość z drzwiami otwartymi 135°	Głębokość z drzwiami otwartymi 135°
A B C D E
472 860 450 792 770

Uwaga: Wszystkie podane wymiary są wyrażone w mm.

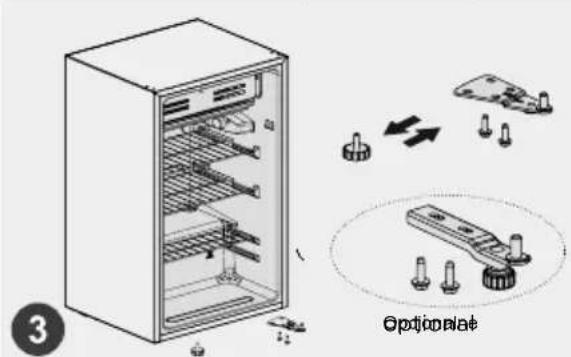

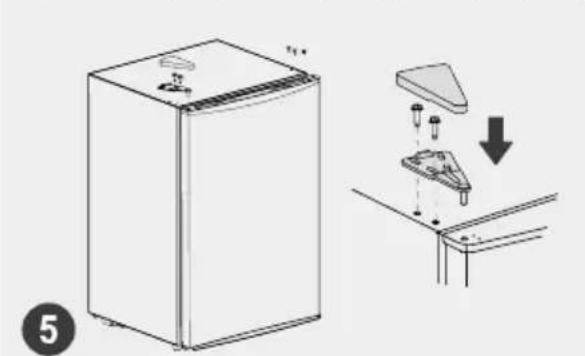

Zmiana kierunku otwierania drzwi

Lista narzędzi, które musi zapewnić użytkownik

	Śrubokręt krzyżakowy
	Szpachelka / wkrętak płaski
	Taśma maskująca
	Klucz nasadowy 5/16"

1. Wyłączyć lodówkę i wyjąć wszystkie przedmioty z balkoników na drzwiach.
2. Przymocować drzwi taśmą.

he Upaskownia gegróvnego zawiasu Upupery zawirge Maskownica

1. Usunąć maskownicę górnego zawiasu, śruby i górny zawias, a następnie usunąć pokrywy otworów śrub z tworzywa sztucznego po drugiej stronie.

1. Zdjąć drzwi i moduł dolnego zawiasu oraz regulowaną nóżkę, a następnie zamontować moduł dolnego zawiasu i regulowaną nóżkę po drugiej stronie.

1. Zdemontować ogranicznik z drzwi, a następnie zamontować go po drugiej stronie. Założyć drzwi na dolny zawias i zamocować górny zawias, maskownicę górnego zawiasu i pokrywy otworów śrub z tworzywa sztucznego.

Nóżki poziomujące

Aby zapobiec wibracjom, należy wypoziomować urządzenie.

W razie potrzeby wyregulować śruby poziomujące, aby skompensować nierówności podłoża.

Przód powinien być lekko uniesiony względem tyłu, aby zamykanie drzwi było łatwiejsze.

Aby ułatwić sobie przekręcanie śrub poziomujących, należy lekko pochylić urządzenie.

Obracać śruby poziomujące w lewo , aby podnieść urządzenie lub w prawo , aby urządzenie obniżyć.

Wymiana źródła światła (opcjonalna)

Wymiana żarówek

• Przed przystąpieniem do wymiany żarówki odłączyć urządzenie od zasilania. Chwycić pokrywę żarówki i zdjąć ją.
• Wykręcić żarówkę, obracając ją w lewo, a następnie wkręcić nową żarówkę (maks. 10 W), obracając ją w prawo. Upewnić się, że żarówka jest zamocowana prawidłowo.
• Założyć pokrywę żarówki i ponownie podłączyć lodówkę do zasilania.

UWAGA

Wymiana lub konserwacja lamp LED powinna być wykonana przez producenta, podległy mu serwis lub podobny profesjonalny punkt usługowy.

Wskazówki na temat oszczędzania energii

• Nie umieszczać urządzenia w pobliżu kuchenek, grzejników ani innych źródeł ciepła. Jeżeli temperatura otoczenia jest wysoka, sprężarka będzie pracować częściej i dłużej, co spowoduje wzrost zużycia energii.
• Upewnić się, że urządzenie ma zapewnioną odpowiednią wentylację, zostawiając odpowiednią ilość wolnego miejsca po bokach i z tyłu. Nigdy nie zakrywać otworów wentylacyjnych.
• Zachować też odstępy wspomniane w rozdziale „Montaż”.
• Układ szuflad, półek i półek drucianych pokazany na ilustracji zapewnia najwydajniejsze wykorzystanie energii, dlatego należy go zachować w jak największym stopniu. Wszystkie szuflady i półki należy zostawić w urządzeniu, aby zapewnić stabilność temperatury i oszczędzać energię.
• Równomierne wypełnienie komory lodówki/zamrażarki przyczynia się do optymalnego zużycia energii. W związku z tym należy unikać pustych lub częściowo zapelnionych komór.
• Przed włożeniem ciepłych potraw do lodówki/zamrażarki należy poczekać, aż ostygną. Żywność, która jest już schłodzona, przyczynia się do wzrostu efektywności energetycznej.
• Drzwi otwierać tylko na chwilę, aby zminimalizować straty ciepła. Szybkie zamykanie drzwi pozwala zmniejszyć zużycie energii.
• Uszczelki drzwi urządzenia muszą być w dobrym stanie, aby umożliwiać prawidłowe zamykanie drzwi i zapobiec niepotrzebnym stratom energii.

INSTRUKCJA OBSŁUGI

Panel sterowania

A

MAX MED

B

OFF NIW MAX MED

UWAGA

Panel sterowania może wyglądać nieco inaczej w zależności od modelu.

• Obrócić pokrętło sterowania temperaturą do położenia MAX, a wewnętrzna temperatura lodówki ulegnie obniżeniu.
• Obrócić pokrętło sterowania temperaturą do położenia MIN, a wewnętrzna temperatura lodówki ulegnie podwyższeniu.
• Litera na pokrętle wskazuje jedynie poziom temperatury, ale nie oznacza określonej temperatury. Symbol „OFF” oznacza przerwanie pracy.
  • Zalecane ustawienie: „MED”

UWAGA: regulacji dokonuje się przez wybieranie położenia w zakresie od „MAX” do „MIN”.

- Tacka kondensatu służy do odbierania wody powstającej podczas rozmrażania. Regularnie opróżniać tackę kondensatu, aby zapobiec wyciekaniu wody do komory.

UWAGA

Umieszczenie zbyt dużej ilości produktów spożywczych po pierwszym podłączaniu urządzenia do zasilania może niekorzystnie wpłynąć na efektywność zamrażania. Przechowywane produkty spożywcze nie powinny blokować wylotu powietrza, w przeciwnym razie i to wpłynie niekorzystnie na efektywność zamrażania.

Porady dotyczące przechowywania żywności

Komora chłodząca

• Aby ograniczyć ilość wilgoci i gromadzącego się lodu, nigdy nie należy wkładać płynów do lodówki w niezamkniętych pojemnikach. Łód gromadzi się zwykle w najchłodniejszych częściach parownika. Przechowywanie płynów w niezamkniętych pojemnikach będzie wpływać na częstość rozmrażania.
• Nigdy nie wkładać gorącej żywności do lodówki. Najpierw należy ochłodzić ją w temperaturze pokojowej, a dopiero potem włożyć, tak aby zapewnić odpowiedni obieg powietrza w lodówce.
• Żywność lub pojemniki na żywność nie powinny dotykać tylnej ściany lodówki, ponieważ mogą do niej przymarznąć. Nie otwierać często drzwi lodówki.
• Mięso i oczyszczone ryby (zapakowane w pojemniki lub folię z tworzywa) można przechowywać w lodówce przez 1–2 dni.
• Owoce i warzywa można umieszczać bez opakowania w miejscach przeznaczonych na świeże owoce i warzywa.

UWAGA

Optymalne ustawienie temperatury każdej komory zależy od temperatury otoczenia. Powyzsza temperatura optymalna została podana dla temperatury otoczenia wynoszącej 25°C.

Tacka kondensatu służy do odbierania wody powstającej podczas rozmrażania. Regularnie opróżniać tackę kondensatu, aby zapobiec wyciekaniu wody do komory.

Uwaga: Umieszczenie zbyt dużej ilości produktów spożywczych po pierwszym podłączaniu urządzenia do zasilania może niekorzystnie wpłynąć na efektywność zamrażania. Przechowywane produkty spożywcze nie powinny blokować wylotu powietrza, w przeciwnym razie i to wpłynie niekorzystnie na efektywność zamrażania.

Lp.	Rodzaj komory	Docelowa temp. przechowywania [°C]	Odpowiednia żywność
1	Lodówka +2 ~ +8		Jajka, ugotowana żywność, żywność pakowana, owoce i warzywa, produkty mleczne, ciasta, napoje i inna żywność, której nie można mrozić.
2	Zamrażarka (***)*	≤-18	Owoce morza (ryby, krewetki, skorupiaki), ryby słodkowodne i produkty mięsne (zalecane przechowywanie przez trzy miesiące; nie przekraczać tego terminu przechowywania, ponieważ spowoduje utratę smaku i wartości odżywczych), odpowiednie do mrożenia świeżej żywności.
3	Zamrażarka ***	≤-18	Owoce morza (ryby, krewetki, skorupiaki), ryby słodkowodne i produkty mięsne (zalecane przechowywanie przez trzy miesiące; nie przekraczać tego terminu przechowywania, ponieważ spowoduje utratę smaku i wartości odżywczych), odpowiednie do mrożenia świeżej żytności.
4	Zamrażarka **	≤-12	Owoce morza (ryby, krewetki, skorupiaki), ryby słodkowodne i produkty mięsne (zalecane przechowywanie przez trzy miesiące; nie przekraczać tego terminu przechowywania, ponieważ spowoduje utratę smaku i wartości odżywczych), odpowiednie do mrożenia świeżej żytności.
5	Zamrażarka *	≤-6	Owoce morza (ryby, krewetki, skorupiaki), ryby słodkowodne i produkty mięsne (zalecane przechowywanie przez trzy miesiące; nie przekraczać tego terminu przechowywania, ponieważ spowoduje utratę smaku i wartości odżywczych), odpowiednie do mrożenia świeżej żytności.
	Zero gwiazdek	-6 ~ 0	Świeża wieprzowina, wołowina, ryby, kurczak, wybrana pakowana żywność przetworzona itd. (zaleca się spożycie tego samego dnia; najlepiej przechowywać nie dłużej niż trzy dni). Częściowo pakowana próżniowo żywność przetworzona (potrawy nie nadające się do mrożenia).
7	Chłodziarka -2 ~ +3		Świeża/mrożona wieprzowina, wołowina, kurczak, ryby słodkowodne itd. (siedem dni w temperaturze poniżej 0°C; w przypadku temperatury powyżej 0°C zaleca się spożycie tego samego dnia, najlepiej przechowywać nie dłużej niż dwa dni). Owoce morza (od 0 do 15 dni, przy czym nie zaleca się przechowywania w temperaturze powyżej 0°C).
8	Świeża żywność	0 ~ +4	Świeża wieprzowina, wołowina, ryby, kurczak, ugotowana żywność itd. (Zaleca się spożycie w ciągu kilku dni; najlepiej przechowywać nie dłużej niż trzy dni).
9	Wino +5 ~ +20	Czerwone wino, białe	wino, wino musujące itd.

UWAGA

Różne rodzaje żywności należy przechowywać w odpowiednich komorach lub temperaturze przechowywania.

CZYSZCZENIE I KONSERWACJA

Odszranianie

• Wyłączanie lodówki.
• Wyjmij z lodówki żywność i umieść w odpowiednim miejscu, by zapobiec ociepleniu.
• Wyczyść przewód odprowadzający (użyj miękkich materiałów, by zapobiec uszkodzeniu powierzchni). Przygotuj pojemniki na rozpuszczający się lód.
• (Podczas usuwania wody z tacki kondensatu komory sprężarki zwracać uwagę, by nie rozłała się na podłodze).
• Urządzenie można odszraniać w temperaturze otoczenia. Można także użyć szpatułki do lodu, by go usunąć (używać plastikowej lub drewnianej, by uniknąć uszkodzenia powierzchni lub rurki).
• Do przyspieszenia odszraniania można także użyć odpowiedniej ilości gorącej wody. Po odszronieniu użyj suchego ręcznika do usunięcia roztopionej wody.
• Po odszronieniu z powrotem włóż żywność do komory i włącz lodówkę.

UWAGA

Nie używać żadnych urządzeń mechanicznych w celu przyspieszenia procesu poza tymi zalecanymi przez producenta. Nie dopuścić do uszkodzenia obwodu czynnika chłodzącego.

Przerwa w pracy

Awaria zasilania:

W razie awarii zasilania, nawet latem, temperatura żywności przechowywanej w urządzeniu będzie zachowana przez kilka godzin. Podczas przerwy w dostawie energii elektrycznej należy ograniczyć częstotliwość otwierania drzwi lodówki i nie należy umieszczać w niej dodatkowej nieschłodzonej żywności.

Długa przerwa w korzystaniu z urządzenia:

Urządzenie należy odłączyć od zasilania, a następnie wyczyścić. Pozostawić otwarte drzwi, aby zapobiec powstawaniu nieprzyjemnych zapachów.

Przemieszczanie:

Przed przestawianiem chłodziarki wyjmij ze środka wszystkie przedmioty, przymocuj szklane ścianki, pojemnik na warzywa, szuflady komory zamrażarki, itp. taśmą klejąca i dokręć nóżki poziomujące. Zamknij drzwi i uszczelnij je taśmą. Podczas przemieszczania urządzenie nie może być obrócone do góry dnem ani ułożone poziomo. Urządzenia nie należy poddawać wstrząsom. Przemieszczanego urządzenia nie należy pochylac o więcej niż 45°.

UWAGA

Po uruchomieniu urządzenie powinno działać bez przerw. Praca urządzenia nie powinna być zakłócana, gdyż może to spowodować skrócenie żywotności urządzenia.

W przypadku awarii zasilania, nawet latem, żywność będzie przez kilka godzin nadal chłodzona. Zaleca się w tym czasie rzadsze otwieranie drzwi.

ROZWIĄZYWANIE PROBLEMÓW

Poniższe proste w rozwiązaniu problemy użytkownik może usunąć samodzielnie. Jeśli problemy nie zostaną rozwiązane, należy skontaktować się z działem serwisu posprzedażowego.

Problem Prawdopodobna przyczyna
Nie działa	• Sprawdzić, czy urządzenie jest podłączone do zasilania oraz czy wtyczka jest poprawnie podłączona
	• Sprawdzić, czy napięcie jest odpowiednio wysokie
	• Sprawdzić, czy zasilanie działa lub czy nie doszło do wyłączenia obwodu zasilającego
Nieprzyjemna woń	• Żywność wydzielającą intensywną woń należy szczelnie opakować
	• Sprawdzić, czy żywność zepsuła się
	• Wyczyścić wnętrze lodówki
Przedłużająca się praca sprężarki	• Długa praca sprężarki lodówki jest zjawiskiem normalnym w lecie,
	• gdy temperatura otoczenia jest wysoka. Nie zaleca się wkładania dużej ilości żywności naraz.
	• Żywność należy wystudzić przed umieszczeniem jej w lodówce
	• Drzwi otwierane są zbyt często
Nie można prawidłowo zamknąć drzwi	• W zamknięciu drzwi przeszkadza umieszczona żywność. Umieszczono zbyt dużo żywności
	• Lodówka jest przechylona.
Głośne hałasy	• Sprawdzić, czy posadzka jest równa i czy lodówka stoi stabilnie
	• Sprawdzić, czy akcesoria znajdują się na swoich miejscach
Ciepła obudowa	• Odprowadzanie ciepła wbudowanego skraplacza przez obudowę; jest to zjawisko normalne. Gdy obudowa rozgrzewa się do wysokich temperatur z powodu wysokiej temperatury otoczenia, umieszczenia zbyt dużej ilości żywności lub wyłączenia się sprężarki, należy zapewnić odpowiednią wentylację, która umożliwiai odprowadzenie ciepła
Skraplanie się wody na powierzchni	• Skroplenie się wody na powierzchni zewnętrznej i uszczelkach drzwi jest zjawiskiem normalnym, gdy wilgotność powietrza jest wysoka. Skroploną wodę można wytrzeć czystym ręcznikiem.

DODATEK

Wymagania dotyczące nowych standardów Europejskich

Części zamawiane z poniższej tabeli można uzyskać za pośrednictwem kanału serwisowego.

Zamówiona część	Dostarczana przez	Minimalny wymagany czas dostępności
Termostaty Profesjonalny personel serwisowy		Przynajmniej 7 lat od wprowadzenia na rynek ostatniego modelu
Czujniki temperatury	Profesjonalny personel serwisowy	Przynajmniej 7 lat od wprowadzenia na rynek ostatniego modelu
Płytki drukowane	Profesjonalny personel serwisowy	Przynajmniej 7 lat od wprowadzenia na rynek ostatniego modelu
Źródła światła Profesjonalny personel serwisowy		Przynajmniej 7 lat od wprowadzenia na rynek ostatniego modelu
Uchwyty drzwi Profesjonalne serwisy i użytkownicy końcowi		Przynajmniej 7 lat od wprowadzenia na rynek ostatniego modelu
Zawiasy drzwi Profesjonalne serwisy i użytkownicy końcowi		Przynajmniej 7 lat od wprowadzenia na rynek ostatniego modelu
Tace Profesjonalne serwisy i użytkownicy końcowi		Przynajmniej 7 lat od wprowadzenia na rynek ostatniego modelu
Kosze Profesjonalne serwisy i użytkownicy końcowi		Przynajmniej 7 lat od wprowadzenia na rynek ostatniego modelu
Uszczelki drzwi Profesjonalne serwisy i użytkownicy końcowi		Przynajmniej 10 lat od wprowadzenia na rynek ostatniego modelu

Drogi kliencie,

1. W razie chęci zwrotu lub wymiany produktu należy się skontaktować z punktem zakupu. (Należy pamiętać o dostarczeniu paragonu zakupu)
2. W razie awarii urządzenia należy się skontaktować z działem obsługi klienta.

UWAGA

Informacje o modelu dostępne w bazie danych oraz identyfikator modelu można znaleźć na stronie internetowej, której adres można uzyskać, skanując kod QR (jeśli jest dostępny) znajdujący się na etykiecie wydajności energetycznej urządzenia.

Aby dowiedzieć się więcej na temat wydajności energetycznej urządzenia, należy przejść do strony https://ec.europa.eu i wyszukać nazwę modelu urządzenia.

Nazwę modelu znaleźć można na etykiecie znamionowej urządzenia.

Najzimniejsza strefa w lodówce

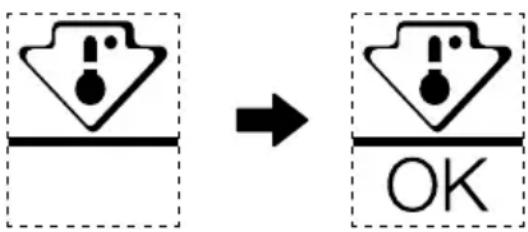

OPCJONALNE: wskaźnik OK temperatury

Za pomocą wskaźnika OK temperatury można określić temperaturę poniżej +4°C. Stopniowo obniżać temperaturę, jeśli wskazanie „OK” nie jest wyświetlane.

Aby zapewnić właściwą temperaturę w tej przestrzeni, nie zmieniać położenia półki. Lodówki z wymuszonym obiegiem powietrza (wyposażone w wentylator lub modele No Frost) nie posiadają oznaczenia najzimniejszej strefy, ponieważ panuje w nich równomierna temperatura.

Wskaźnik ustawionej temperatury

• Lodówka została wyposażona we wskaźnik ustawionej temperatury, który pomaga wybrać właściwe ustawienie i monitoruje średnią temperaturę w najzimniejszej strefie.
• OSTRZEŻENIE: wskaźnik może być stosowany wyłącznie w konkretnej lodówce, nie można go umieścić w innej lodówce (strefy najniższej temperatury różnią się między sobą) ani stosować do innych celów.

Sprawdzanie temperatury w najzimniejszej strefie

• Wskaźnik temperatury ułatwia regularne sprawdzanie, czy temperatura w najzimniejszej strefie jest właściwa. Na temperaturę wewnątrz lodówki wpływa wiele czynników, takich jak temperatura otoczenia, ilość umieszczonej żywności oraz częstotliwość otwierania drzwi. Konfigurując urządzenie, należy wziąć te czynniki pod uwagę.
• Gdy wskaźnik wyświetlą komunikat «OK», oznacza to właściwe ustawienie termostatu i osiągnięcie pożądanej temperatury wewnętrznej.
• Gdy wskaźnik temperatury zmienia kolor na BIAŁY, oznacza to, że temperatura jest zbyt wysoka; w takiej sytuacji należy zwiększyć wartość ustawienia temperatury w lodówce i poczekać 12 godzin przed ponowieniem inspekcji wizualnej. Chwilę po dołożeniu świeżej żywności lub pozostawieniu otwartych drzwi wskaźnik temperatury może zmienić kolor na BIAŁY.
