MANUALE UTENTE MDRD142FGE01 MIDEA

LETTERA DI RINGRAZIAMENTO

Grazie per avere scelto Midea! Prima di utilizzare il nuovo prodotto Midea, leggere attentamente il presente manuale per essere certi di sapere utilizzare in modo sicuro le caratteristiche e le funzioni offerte dal nuovo apparecchio.

INDICE

LETTERA DI RINGRAZIAMENTO 01

SPECIFICHE 02

PANORAMICA DEL PRODOTTO 03

INSTALLAZIONE DEL PRODOTTO 04

ISTRUZIONI PER L'USO 08

PULIZIA E MANUTENZIONE 11

RISOLUZIONE DEI PROBLEMI 12

APPENDICE 13

SPECIFICHE

Modello del prodotto MDRD142FGE
Tensione/frequenza nominale 220-240 V-/50 Hz
Corrente nominale 0,5 A
Potenza nominale della lampadina 10 W
Volume totale 93 L
Volume dello scomparto di conservazione degli alimenti freschi	93 L
Refrigerante, quantità R600a, 24 g
Dimensioni complessive (L x P x A) 472 x 450 x 860 mm

PANORAMICA DEL PRODOTTO

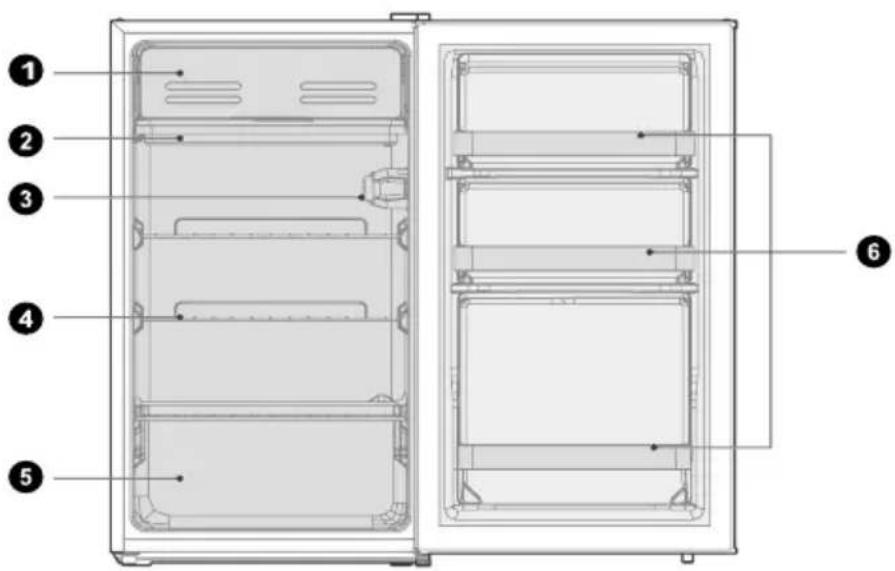

Nomi dei componenti

1 Sportello piccolo
2 Vassoio di drenaggio
3 Manopola di controllo della temperatura

4 Ripiano
5 Contenitore per frutta e verdura
6 Ripiano dello sportello

ATTENZIONE

La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione effettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.

INSTALLAZIONE DEL PRODOTTO

Istruzioni di installazione

Apparecchi di refrigerazione con classe climatica

• A seconda della classe climatica, questo frigorifero è pensato per essere utilizzato all'interno dell'intervallo di temperatura indicato nella seguente tabella.
• La classe climatica è riportata sulla targhetta di identificazione del prodotto. Il prodotto potrebbe non funzionare correttamente a temperature che non rientrano nell'intervallo specificato.
• È possibile trovare la classe climatica sull'etichetta del prodotto.

Intervallo di temperatura effettiva

- Il prodotto è pensato per funzionare normalmente entro l'intervallo di temperatura specificato a seconda della classe climatica.

Classe Simbolo		Intervallo di temperatura ambiente °C
		IEC 62552 (ISO 15502) ISO 8561
Area temperata estesa	SN da + 10 a + 32 da + 10 a + 32
Area temperata N da + 16 a + 32 da + 16 a + 32
Area Subtropicale ST da + 16 a + 38 da + 18 a + 38
Area Tropicale T da + 16 a + 43 da + 18 a + 43

Dimensioni e spazi

- Una distanza eccessivamente esigua dagli elementi adiacenti può comportare una riduzione della capacità di congelamento e un aumento dei costi dell'elettricità. Durante l'installazione dell'apparecchio, lasciare una distanza di oltre 100 mm da ogni parete adiacente.

Spazio richiesto per la circolazione dell'aria >100mm Vista superiore >100mm >100mm

ATTENZIONE

La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione effettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.

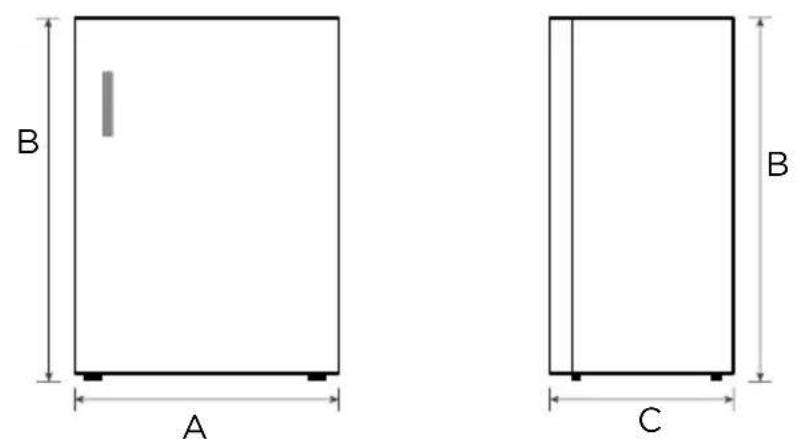

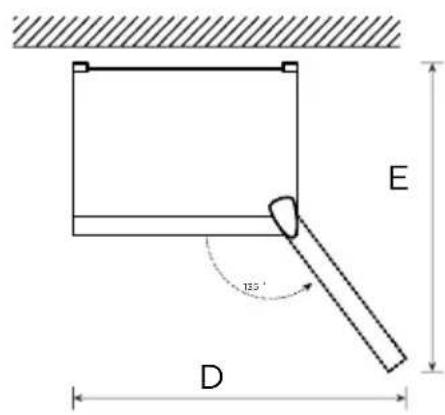

Disegno sui requisiti di spazio (quando lo sportello è aperto e quando è chiuso)

E 125° D

Larghezza	Altezza complessiva	Profondità	Larghezza con sportelli aperti a 135°	Profondità con sportelli aperti a 135°
A B C D E
472 860 450 792 770

Nota: tutte le dimensioni sono espresse in mm.

Cambio dello sportello da destra a sinistra

Elenco degli attrezzi necessari all'utente

	Cacciavite a croce
	Spatola e cacciavite sottile
	Nastro per mascheratura
	Chiave a tubo da 5/16"

1. Spegnere il frigorifero e rimuovere tutti gli oggetti dai ripiani dello sportello.

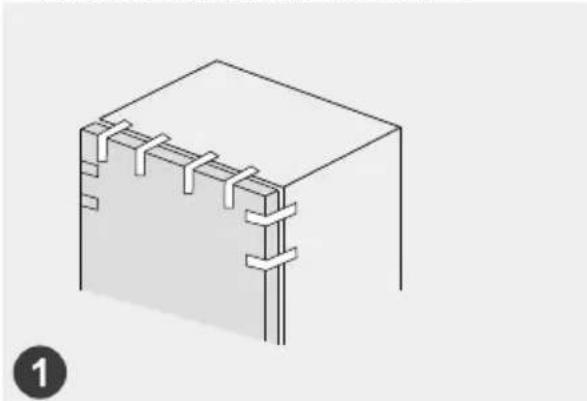

2. Fissare la porta con del nastro.

1. Smontare la cerniera superiore, la sua copertura e le viti, quindi rimuovere i tappi di plastica dei fori delle viti dall'altro lato.

3 gap@bortierb

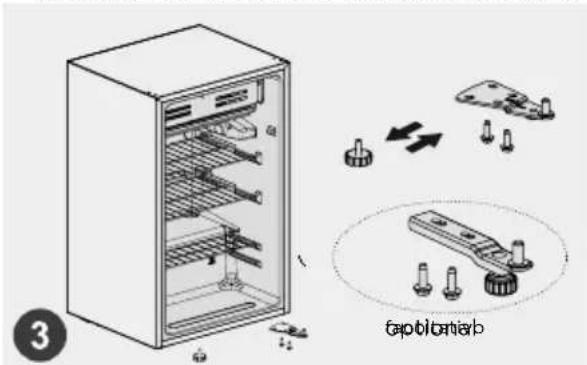

1. Smontare lo sportello, il gruppo della cerniera inferiore e il piedino regolabile e rimontarli dall'altro lato.

TY x 5

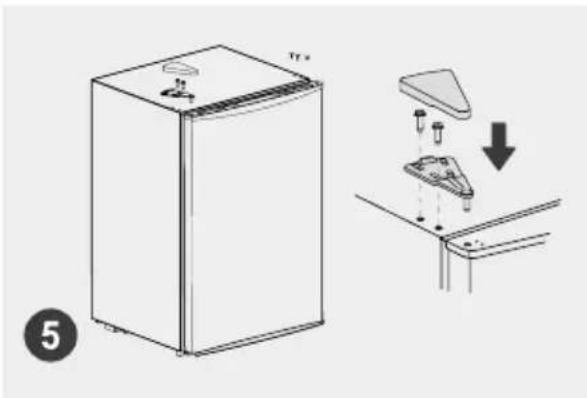

1. Smontare il fermo sotto lo sportello e rimontarlo sull'altro lato. Posizionare lo sportello sulla cerniera inferiore e montare la cerniera superiore, la sua copertura e i tappi di plastica dei fori delle viti.

Piedini di livellamento

Per evitare vibrazioni, l'unità deve trovarsi in piano.

Se necessario, regolare le viti di livellamento per compensare le irregolarità del pavimento.

La parte anteriore deve essere leggermente più alta rispetto a quella posteriore per facilitare la chiusura dello sportello.

Le viti di livellamento possono essere ruotate facilmente ribaltando leggermente il mobile.

Girare le viti di livellamento in senso antiorario per sollevare l'unità, in senso orario per abbassarla.

Sostituzione dell'illuminazione (facoltativo)

Sostituzione di lampadine a incandescenza:

• Scollegare l'alimentazione prima di procedere alla sostituzione della lampadina. Afferrare la copertura della lampadina e rimuoverla.
• Rimuovere la vecchia lampadina svitandola in senso antiorario e sostituirla con una nuova (max 10 W), avvitando quest'ultima in senso orario e accertandosi che sia ben stretta al portalampadina.
• Rimontare la copertura della lampada e ricollegare il frigorifero all'alimentazione elettrica.

ATTENZIONE

Tutte le operazioni di sostituzione e manutenzione sulle lampade a LED devono essere svolte dal produttore, dal suo personale di assistenza autorizzato o altro personale qualificato.

Suggerimenti per il risparmio energetico

• Non collocare l'apparecchio vicino a fornelli, radiatori o altre fonti di calore. Se la temperatura ambiente è elevata, il compressore funzionerà più spesso e più a lungo, con conseguente aumento del consumo energetico.
• Assicurarsi che vi sia una ventilazione sufficiente alla base, sui lati e sul retro dell'apparecchio. Non coprire mai le aperture di ventilazione.
• Inoltre, osservare le distanze indicate nel capitolo "Installazione".
• La disposizione dei cassetti, degli scaffali e dei ripiani come raffigurato nell'illustrazione garantisce un uso più efficiente dell'energia e dovrebbe quindi essere rispettata il più possibile. Tutti i cassetti e i ripiani devono rimanere sempre nell'apparecchio, per mantenere una temperatura stabile e risparmiare energia.
• Un vano frigorifero/congelatore riempito in modo uniforme contribuisce a un consumo energetico ottimale. Pertanto, evitare di mantenere gli scomparti vuoti o semivuoti.
• Lasciare raffreddare gli alimenti caldi prima di metterli nel frigorifero/congelatore. Gli alimenti già raffreddati aumentano l'efficienza energetica.
• Aprire lo sportello solo per il tempo necessario, in modo da ridurre al minimo la dispersione del freddo. Aprire brevemente lo sportello e chiuderlo correttamente per ridurre il consumo energetico.
• Le guarnizioni dello sportello dell'apparecchio devono essere perfettamente intatte, in modo che gli sportelli possano chiudersi correttamente e il consumo energetico non aumenti inutilmente.

ISTRUZIONI PER L'USO

Pannello di controllo

A

MAX MED

B

OFF NIW MAX MED

ATTENZIONE

Il pannello comandi effettivo può variare da modello a modello.

• Ruotando la manopola di controllo della temperatura su MAX, la temperatura interna del frigorifero si abbassa.
• Ruotando la manopola di controllo della temperatura su MIN, la temperatura interna del frigorifero aumenta.
• La lettera sulla manopola rappresenta solo il livello di temperatura e non indica una temperatura specifica. "OFF" indica che l'apparecchio non è in funzione.
• Impostazione suggerita: "MED"

NOTA: regolare il livello tra "MIN" e "MAX".

- Il vassoio di drenaggio serve a raccogliere l'acqua durante lo sbrinamento. Svuotare il vassoio con regolarità per evitare che l'acqua trabocchi all'interno del mobile.

ATTENZIONE

La conservazione di una quantità eccessiva di alimenti subito dopo avere collegato per la prima volta l'apparecchio all'alimentazione potrebbe compromettere la funzione di congelamento del frigorifero. Il cibo conservato non deve ostruire le prese d'aria per evitare di compromettere la funzione di congelamento.

Consigli per la conservazione degli alimenti

Vano frigorifero

• Per ridurre l'umidità e la conseguente formazione di ghiaccio, non introdurre mai nel frigorifero liquidi in contenitori non sigillati. La brina tende a concentrarsi nelle parti più fredde dell'evaporatore. La conservazione di liquidi non coperti comporta una maggiore frequenza di sbrinamento.
• Non collocare mai alimenti caldi nel frigorifero. Questi alimenti devono prima raffreddarsi a temperatura ambiente e poi essere posizionati in modo da garantire un'adeguata circolazione dell'aria nel frigorifero.
• Gli alimenti o i contenitori non devono toccare la parete posteriore del frigorifero, poiché potrebbero congelarsi. Non aprire lo sportello del frigorifero troppo di frequente.
• La carne e il pesce pulito (confezionato in un pacchetto o in un foglio di plastica) possono essere riposti nel frigorifero e consumati entro 1-2 giorni.
• La frutta e la verdura senza confezione possono essere riposte nel vano designato alla frutta e alla verdura fresca.

ATTENZIONE

L'impostazione della temperatura ottimale di ogni scomparto dipende dalla temperatura ambiente. La temperatura ottimale si basa su una temperatura ambiente di 25 °C.

Il vassoio di drenaggio serve a raccogliere l'acqua durante lo sbrinamento. Svuotare il vassoio con regolarità per evitare che l'acqua trabocchi all'interno del mobile.

Nota: La conservazione di una quantità eccessiva di alimenti subito dopo avere collegato per la prima volta l'apparecchio all'alimentazione potrebbe compromettere la funzione di congelamento del frigorifero. Il cibo conservato non deve ostruire le prese d'aria per evitare di compromettere la funzione di congelamento.

Ordine	TIPOLOGIA scomparto	Temp. di conservazione nominale [°C]	Alimenti adatti
1 Frigorifero +2 - +8			Uova, cibi cotti, cibi confezionati, frutta e verdura, latticini, dolci, bevande e altri alimenti non sono adatti per essere congelati.
2 (***)*-Congelatore	≤-18		Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati.
3 ***-Congelatore	≤-18		Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati.
4 **-Congelatore	≤-12		Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati.
5 *-Congelatore	≤-6		Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati.
6 0 stelle -6 - 0			Carne fresca di maiale, manzo, pesce, pollo, alcuni alimenti trattati e confezionati ecc. (si consiglia il consumo in giornata e preferibilmente entro un massimo di 3 giorni). Alimenti parzialmente trasformati e incapsulati (alimenti che non possono essere congelati).
7	Conservazione a breve termine	-2 ~ +3	Carne di maiale fresca/congelata, manzo, pollo, prodotti ittici d'acqua dolce, ecc. (7 giorni sotto 0 °C e sopra 0 °C si consiglia di consumarli entro lo stesso giorno, preferibilmente entro non più di 2 giorni). Prodotti ittici (meno di 0 per 15 giorni, si sconsiglia di conservarli sopra 0 °C).
8 Alimenti freschi 0 - +4			Carne fresca di maiale, manzo, pesce, pollo, alimenti cotti ecc. (si consiglia il consumo in giornata e preferibilmente entro un massimo di 3 giorni).
9 Vino +5 ~ +20 Vino rosso, vino bianco, spumante, ecc.

ATTENZIONE

conservare gli alimenti in base agli scomparti o alla temperatura di conservazione desiderata.

PULIZIA E MANUTENZIONE

Sbrinamento

• Spegnere il frigorifero.
• Rimuovere il cibo dal frigorifero e conservarlo opportunamente in modo che non si sciolga.
• Pulire il tubo di drenaggio (con materiali morbidi per evitare di danneggiare il rivestimento). Preparare i contenitori dell'acqua per lo sbrinamento.
• Pulire il vassoio di drenaggio dell'acqua del vano compressore, evitando di far cadere acqua a terra.
• Per lo sbrinamento naturale è possibile lasciare il frigo a temperatura ambiente, oppure servirsi di una paletta per rimuovere il ghiaccio (usare palette in materiale plastico o in legno per evitare danni al rivestimento e ai tubi).
• È anche possibile servirsi di un'opportunità di acqua calda per velocizzare lo sbrinamento e usare una tovaglia asciutta per rimuovere l'acqua dello sbrinamento.
• Dopo lo sbrinamento, sistemare di nuovo le vivande in frigo e riaccenderlo.

ATTENZIONE

Evitare l'uso di dispositivi meccanici e altri strumenti per accelerare il funzionamento, ad eccezione di quelli consigliati dal produttore. Non danneggiare il circuito refrigerante.

Interruzione dell'utilizzo

Interruzione di corrente:

qualora si verifichi un'interruzione di corrente, anche d'estate, gli alimenti all'interno del frigorifero si conservano per diverse ore. Durante l'interruzione di corrente, aprire lo sportello il meno possibile e non aggiungere alimenti freschi nell'apparecchio.

Periodi prolungati di mancato utilizzo:

scollegare l'apparecchio dalla presa di corrente e pulirlo. Lasciare gli sportelli aperti per evitare la formazione di cattivi odori.

Spostamenti:

Prima di spostare il frigorifero, svuotarlo completamente, fissare con del nastro adesivo le divisioni in vetro, il contenitore delle verdure, il vano congelatore, i cassetti ecc. Inoltre stringere i piedini di livellamento, chiudere le porte e fissarle con del nastro adesivo. Durante lo spostamento, non capovolgere l'apparecchio, non muoverlo orizzontalmente ed evitare di sottoporlo a urti e vibrazioni. L'inclinazione durante il trasporto non deve superare i 45°.

ATTENZIONE

Una volta avviato, l'apparecchio deve funzionare ininterrottamente. In generale, il funzionamento non deve essere interrotto per evitare di ridurre la durata di vita dell'apparecchio.

Qualora si verifichi un'interruzione di corrente, gli alimenti si conservano per un paio d'ore anche d'estate; è consigliabile ridurre al minimo l'apertura dello sportello.

RISOLUZIONE DEI PROBLEMI

I seguenti problemi semplici possono essere risolti dall'utente. Contattare il servizio di assistenza post-vendita se non è possibile risolvere questi problemi.

Problema Possibile causa
Mancato funzionamento	• Controllare che l’elettrodomestico sia collegato all’alimentazione elettrica e che la spina sia ben inserita nella presa.
	• Verificare che la tensione non sia troppo bassa.
	• Verificare che non ci siano interruzioni di corrente o cortocircuiti anche parziali
Cattivi odori	• Le vivande che emanano forte odore devono essere accuratamente protette
	• Controllare che non ci siano alimenti andati a male.
	• Pulire l’interno del frigorifero
Usura del compressore per funzionamento prolungato	• È normale che il compressore del frigorifero funzioni più a lungo in estate.
	• Quando la temperatura ambiente è elevata in estate, si raccomanda di non sovraccaricare mai l’apparecchio introducendo troppi alimenti contemporaneamente.
	• Le vivande calde devono essere fatte raffreddare prima di essere messe in frigo
	• Gli sportelli vengono aperti troppo di frequente
Lo sportello non si chiude correttamente	• Lo sportello è ostruito da confezioni di alimenti o l’apparecchio è troppo pieno
	• Il frigorifero è inclinato.
Rumori forti	• Controllare che il pavimento sia livellato e che il frigorifero vi sia poggiato in modo stabile
	• Controllare che gli accessori siano posizionati correttamente.
L’involucro esterno dell’apparecchio è caldo	• La dissipazione di calore del condensatore integrato avviene normalmente tramite l’alloggiamento del frigorifero. Se l’alloggiamento diventa troppo caldo a causa dell’elevata temperatura ambientale o per la conservazione di troppe vivande, si suggerisce di garantire un’adeguata ventilazione per facilitare la dissipazione del calore
Condensa sulla superficie	• La formazione di condensa sulla superficie esterna e sulle guarnizioni degli sportelli del frigorifero è normale quando l’umidità dell’ambiente è elevata. È sufficiente asciugare la condensa con un panno pulito.

APPENDICE

Disposizioni speciali dei nuovi standard europei

I pezzi di ricambio indicati nella tabella che segue possono essere acquistati tramite il servizio di assistenza.

Parte da ordinare	Fornita da	Tempo minimo di messa a disposizione
Termostati Personale di manutenzione professionale		Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Sensori di temperatura	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Circuiti stampati	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Sorgente luminosa	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Maniglie degli sportelli	Riparatori professionisti e utenti finali	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Cerniere dello sportello	Riparatori professionisti e utenti finali	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Vassoi Riparatori	professionisti e utenti finali	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Cestelli Riparatori	professionisti e utenti finali	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Guarnizioni dello sportello	Riparatori professionisti e utenti finali	Almeno 10 anni dopo il lancio sul mercato dell'ultimo modello

Gentile cliente

1. Per restituire o sostituire il prodotto, rivolgersi al punto vendita presso cui è stato acquistato.

(Ricordarsi di portare la ricevuta dell'acquisto)

1. In caso il prodotto necessiti di riparazione, occorre contattare il centro di assistenza post-vendita.

ATTENZIONE

Le informazioni sul modello contenute nel database e l'identificativo del modello possono essere ottenuti attraverso un link ed eseguendo la scansione del codice QR, se presente, riportato sull'etichetta energetica del prodotto.

Per ulteriori informazioni sull'efficienza energetica dell'apparecchio, visitare il sito https://ec.europa.eu e cercare il nome del modello.

Il nome del modello è riportato sull'etichetta dati dell'apparecchio.

Zona più fredda del frigorifero

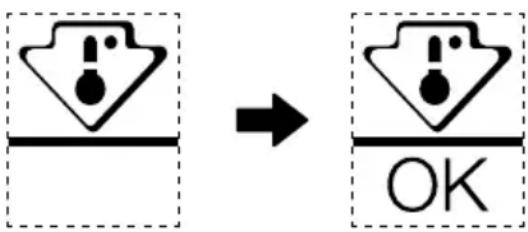

OPZIONALE: indicatore temperatura OK

L'indicatore di temperatura OK può essere utilizzato per determinare le temperature al di sotto di +4 °C. Ridurre gradualmente la temperatura se l'indicatore non indica "OK".

Per mantenere la temperatura di quest'area, non cambiare la posizione dello scaffale. Nei frigoriferi ad aria compressa (dotati di ventola o nei modelli No Frost), il simbolo della zona più fredda è assente, perché la temperatura interna è omogenea.

Indicatore della temperatura

• Per configurare al meglio il frigorifero, esso è dotato di un indicatore di temperatura che controlla la temperatura media nella zona più fredda.
• AVVERTENZA: Questo indicatore funziona solo in questo modello, non tentare di usarlo in altri frigoriferi (nei quali la zona più fredda è diversa), né per nessun altro scopo.

Controllo della temperatura nella zona più fredda

• L'indicatore di temperatura permette di controllare con regolarità la corretta temperatura della zona più fredda. In realtà, la temperatura interna del frigo dipende da vari fattori, quali la temperatura ambientale esterna, la quantità di cibo conservata e la frequenza di apertura della porta. Tenere conto di questi fattori per configurare il dispositivo.
• Quando l'indicatore indica "OK", significa che il termostato è ben regolato e la temperatura interna è corretta.
• Se l'indicatore di temperatura diventa BIANCO, vuol dire che la temperatura è troppo alta; in tal caso, incrementare l'impostazione del controllo di temperatura del frigo e attendere 12 ore prima di controllare di nuovo l'indicatore. Dopo aver inserito cibo fresco in frigo o dopo l'apertura della porta, è possibile che l'indicatore di temperatura diventi BIANCO dopo un po' di tempo.
