MANUAL DE UTILIZADOR L40S Pro Ultra DREAME

Informação de segurança

Para evitar choques elétricos, incêndios ou ferimentos causados pela utilização incorreta do aparelho, leia atentamente o manual do utilizador antes da utilização e guarde-o para referência futura.

Restrições de utilização

Este produto não deve ser utilizado por crianças com menos de 8 anos de idade nem por pessoas com deficiências físicas, sensoriais, intelectuais, ou com experiência ou conhecimentos limitados sem a supervisão de um progenitor ou tutor para garantir um funcionamento seguro e para evitar quaisquer riscos. A limpeza e a manutenção não devem ser efetuadas por crianças sem supervisão.

• O aparelho só deve ser utilizado com a unidade de alimentação fornecida com o mesmo.
• Este aparelho contém baterias que só podem ser substituídas por pessoas qualificadas.
• Desimpeça a área a ser limpa. As crianças não devem brincar com este aparelho. Assegure-se de que as crianças e animais de estimação são mantidos a uma distância segura do robô enquanto este estiver a funcionar.
• Não instale, nem carregue ou utilize o aparelho nas casas de banho ou à volta das piscinas.
  Este produto destina-se à limpeza do chão apenas em ambiente doméstico. Não o utilize ao ar livre, em superfícies não pavimentadas ou num ambiente comercial ou industrial.
• Certifique-se de que o aparelho funciona corretamente num ambiente adequado. Se assim não for, não use o aparelho.
  Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo ou conjunto especial disponível junto do fabricante ou do seu agente de serviço.

Informação de segurança

Restrições de utilização

- Não utilize o robô numa área suspensa acima do nível do solo sem uma barreira protetora.

- Não coloque o robô virado ao contrário. Não utilize a cobertura do LDS, a cobertura do robô ou o para-choques como pega do robô.

- Utilize o robô em ambientes com uma temperatura ambiente superior a 0 °C e inferior a 40 °C. Certifique-se de que não existem líquidos ou substâncias pegajosas no chão.

Para evitar danos ou lesões devido a arrastamento, retire quaisquer objetos soltos do pavimento e remova fios ou cabos de alimentação que estejam no caminho de limpeza antes de colocar o aparelho em funcionamento.

Remova do chão artigos frágeis ou pequenos para evitar que o robô esbarre com eles e os danifique.

- Mantenha o cabelo, dedos e outras partes do corpo afastados da abertura de sucção do robô.

· Mantenha a ferramenta de limpeza fora do alcance das crianças.

- Não opere o aparelho num quarto onde um bebé ou criança esteja a dormir.

- Não coloque crianças, animais de estimação ou qualquer objeto em cima do robô, independentemente de este estar parado ou em movimento.

- No reservatório de água limpa só pode ser adicionada água limpa e a solução de limpeza oficialmente aprovada. Não adicione qualquer outro líquido, tal como álcool ou desinfetante. A relação entre a solução de limpeza e a água limpa pode ser verificada no frasco da solução de limpeza. Mantenha a solução de limpeza fora do alcance das crianças.

Informação de segurança

Restrições de utilização

• Não utilize o robô para limpar quaisquer objetos a arder. Não utilize o robô para apanhar líquidos inflamáveis ou combustíveis, gases corrosivos ou ácidos ou solventes não diluídos.
• Não aspire objetos duros ou afiados. Não utilize o aparelho para apanhar objetos como pedras, grandes pedaços de papel ou qualquer objeto que possa entupir o aparelho.
  A ficha deve ser removida da tomada antes da limpeza ou manutenção do aparelho.
• Não limpe o robô ou a estação base com um pano molhado nem os enxague com qualquer líquido. Após a limpeza das peças laváveis, seque completamente as peças antes de as reinstalar e de as utilizar.
• Utilize este produto de acordo com as instruções do Manual do Utilizador. Os utilizadores são responsáveis por qualquer perda ou dano que resulte do uso indevido deste produto.

Baterias e carregamento

• Não utilize qualquer bateria ou estação base de terceiros. O robô só pode ser utilizado com a estação base modelo RCLE0101-1.
• Não tente desmontar, reparar ou modificar a bateria ou a estação base por si próprio.
• Não coloque a estação base perto de uma fonte de calor.
• Não utilize um pano húmido ou as mãos molhadas para limpar os contactos de carregamento da estação base.
  Não elimine indevidamente as baterias velhas. As baterias que já não são necessárias devem ser descartadas numa instalação de reciclagem apropriada.

Informação de segurança

Baterias e carregamento

Se o cabo de alimentação se danificar ou quebrar, deixe de o utilizar imediatamente e contacte o serviço pós-venda.
- Certifique-se de que o robô está desligado ao ser transportado e que é mantido na sua embalagem original, se possível.
Se o robô não for utilizado durante um período prolongado, carregue-o completamente, depois desligue-o e guarde-o num local fresco e seco. Recarregue o robô pelo menos uma vez a cada 3 meses para evitar a descarga excessiva da bateria.

Informações sobre segurança do laser

- O sensor laser deste produto cumpre a norma IEC 60825-1:2014/EN 60825-1:2014/A11:2021 para produtos laser de Classe 1. Evite o contacto visual direto com ele durante a utilização.

PRODUTO LASER DE CLASSE 1

PRODUTO LASER PARA USO DOMÉSTICO

EN 50689:2021

Apenas para utilização no interior

Leia o manual do operador

Assim, a Dreame Trading (Tianjin) Co., Ltd. declara por este meio que o equipamento de rádio do tipo RLL74CE está em conformidade com a Diretiva 2014/53/UE. O texto completo da declaração de conformidade da UE está disponível no seguinte endereço de Internet: https://global.dreametech.com

Para obter o manual eletrónico detalhado, vá, por favor, a https://global.dreametech.com/pages/user-manuals-and-faqs

Visão geral do produto

Conteúdo do pacote

Placa de extensão da rampa da estação base

Manual do utilizador

Compartimento do detergente automático (pré-instalada)

Filtro do painel de lavagem (pré-instalada)

Solução de limpeza

Visão geral do produto

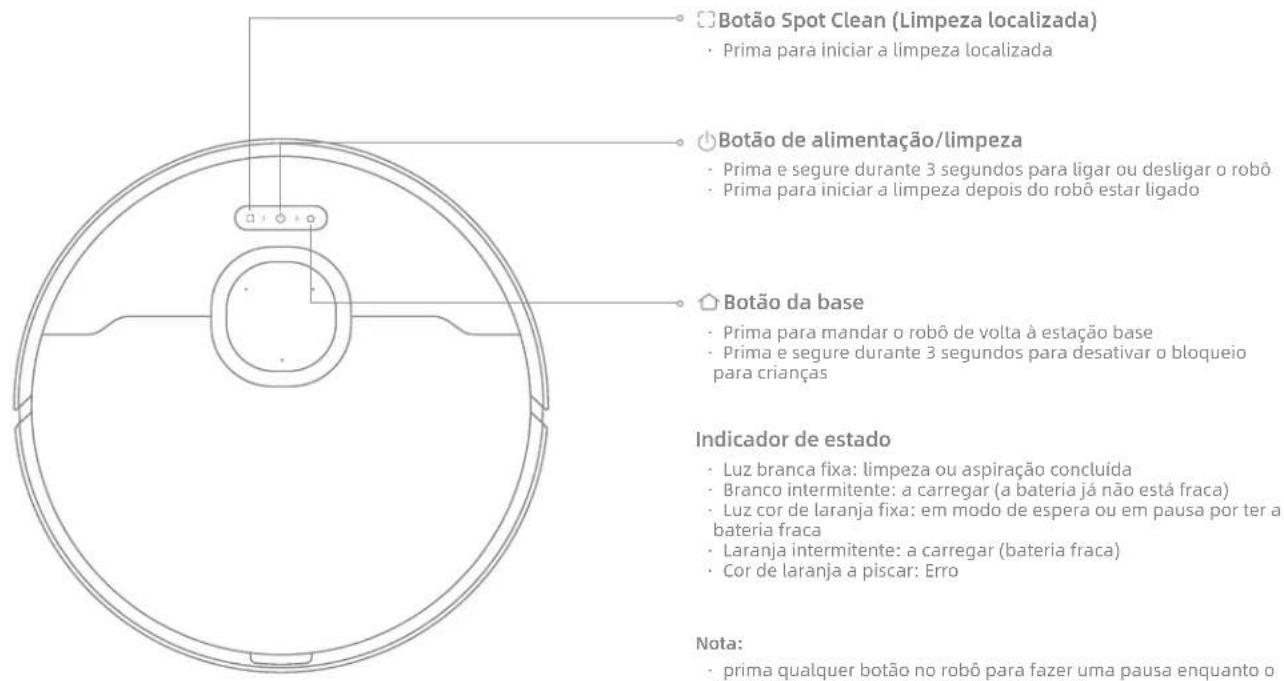

Robô

Botão Spot Clean (Limpeza localizada) • Prima para iniciar a limpeza localizada Botão de alimentação/limpeza • Prima e segure durante 3 segundos para ligar ou desligar o robô • Prima para iniciar a limpeza depois do robô estar ligado Botão da base • Prima para mandar o robô de volta à estação base • Prima e segure durante 3 segundos para desativar o bloqueio para crianças Indicador de estado • Luz branca fixa: limpeza ou aspiração concluída • Branco intermitente: a carregar (a bateria já não está fraca) • Luz cor de laranja fixa: em modo de espera ou em pausa por ter a bateria fraca • Laranja intermitente: a carregar (bateria fraca) • Cor de laranja a piscar: Erro Nota: • prima qualquer botão no robô para fazer uma pausa enquanto o

Botão Spot Clean (Limpeza localizada)

- Prima para iniciar a limpeza localizada

Botão de alimentação/limpeza

- Prima e segure durante 3 segundos para ligar ou desligar o robô - Prima para iniciar a limpeza depois do robô estar ligado

Botão da base

- Prima para mandar o robô de volta à estação base - Prima e segure durante 3 segundos para desativar o bloqueio para crianças

Indicador de estado

- Luz branca fixa: limpeza ou aspiração concluída - Branco intermitente: a carregar (a bateria já não está fraca) - Luz cor de laranja fixa: em modo de espera ou em pausa por ter a bateria fraca - Laranja intermitente: a carregar (bateria fraca) - Cor de laranja a piscar: Erro

Nota:

- prima qualquer botão no robô para fazer uma pausa enquanto o robô está a limpar ou a voltar para carregar. - O bloqueio para crianças pode ser ativado/desativado através da aplicação Dreamehome.

Visão geral do produto

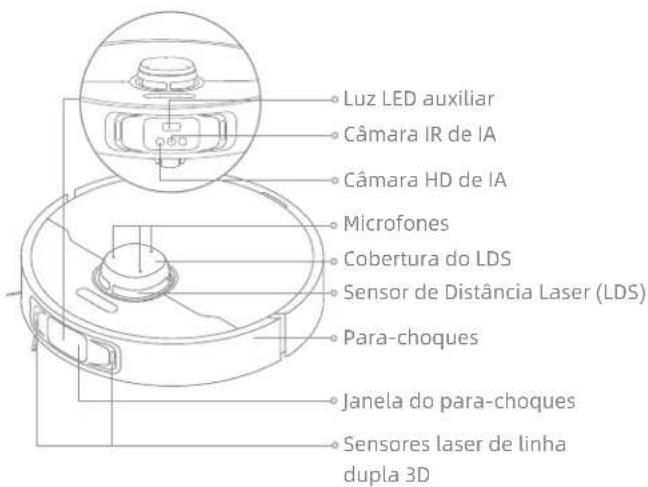

Robô e sensores

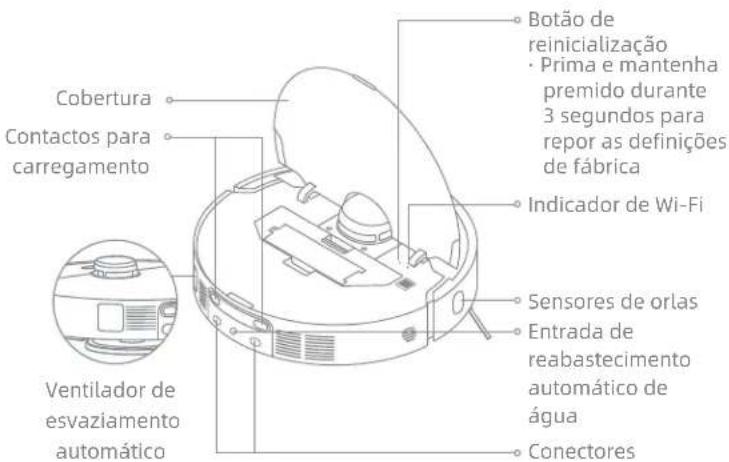

Luz LED auxiliar Câmara IR de IA Câmara HD de IA Microfones Cobertura do LDS Sensor de Distância Laser (LDS) Para-choques Janela do para-choques Sensores laser de linha dupla 3D

Cobertura Contactos para carregamento Ventilador de esvaziamento automático Botão de reinicialização • Prima e mantenha premido durante 3 segundos para repor as definições de fábrica Indicador de Wi-Fi Sensores de orlas Entrada de reabastecimento automático de água Conectores

Visão geral do produto

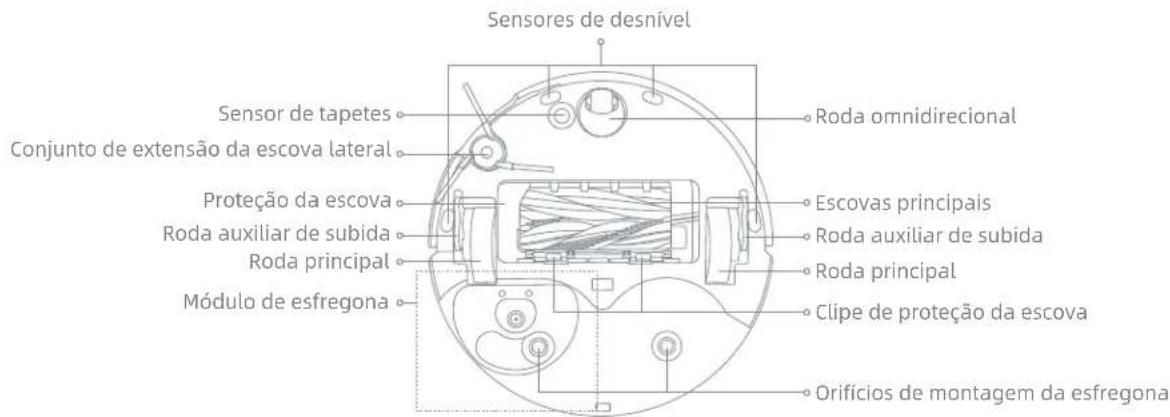

Robô e sensores

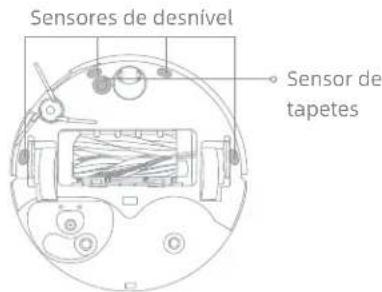

Sensores de desnível Sensor de tapetes Conjunto de extensão da escova lateral Proteção da escova Roda auxiliar de subida Roda principal Módulo de esfregona Roda omnidirecional Escovas principais Roda auxiliar de subida Roda principal Clipe de proteção da escova Orifícios de montagem da esfregona

Caixa para o pó

Respiradouro de esvaziamento automático Filtro Clipe da caixa para o pó Clipe do filtro

Montagem da esfregona

Área de fixação esfregona Suporte da esfregona Almofadas da esfregona

Visão geral do produto

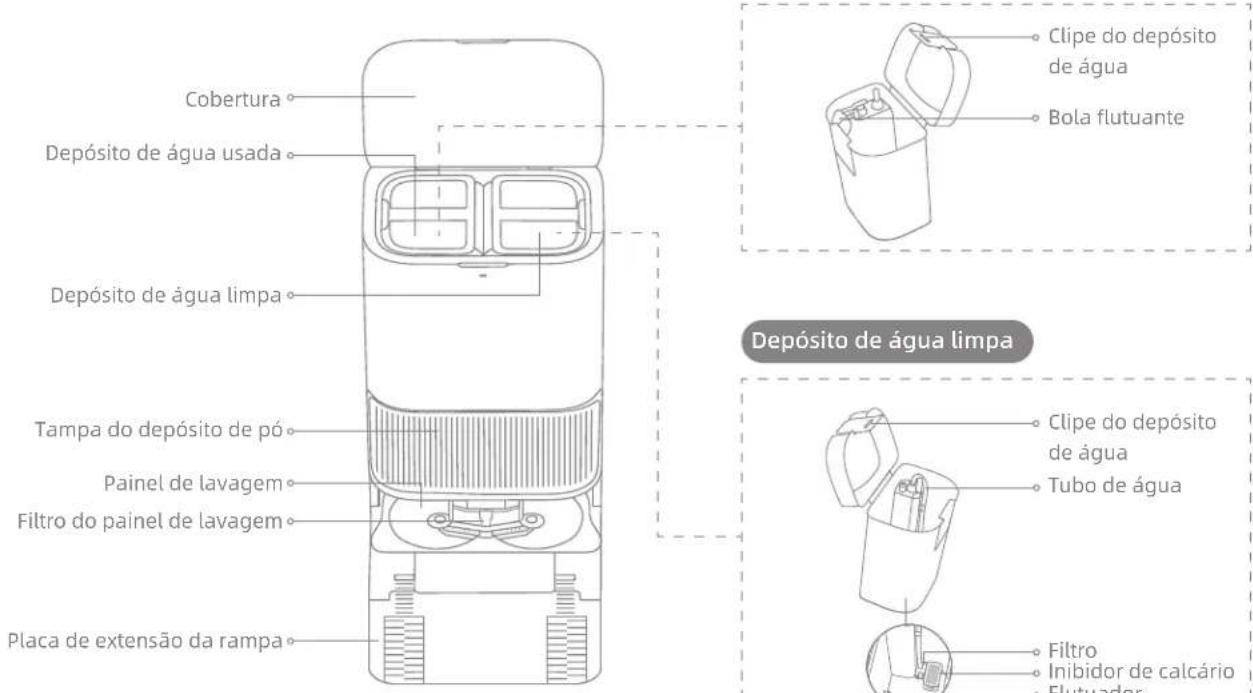

Estação base

Cobertura Depósito de água usada Depósito de água limpa Tampa do depósito de pó Painel de lavagem Filtro do painel de lavagem Placa de extensão da rampa Clipe do depósito de água Bola flutuante Depósito de água limpa Clipe do depósito de água Tubo de água Filtro Inibidor de calcário Flutuador

Depósito de água limpa

Visão geral do produto

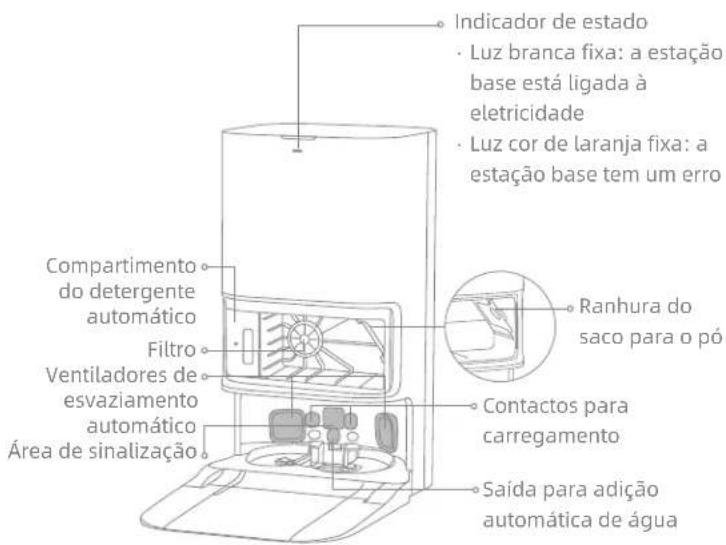

Estação base

Indicador de estado • Luz branca fixa: a estação base está ligada à eletricidade • Luz cor de laranja fixa: a estação base tem um erro Compartimento do detergente automático Filtro Ventiladores de esvaziamento automático Área de sinalização Ranhura do saco para o pó Contactos para carregamento Saída para adição automática de água

Ranhura reservada para ligar o kit de ligação de água para reabastecimento e drenagem automáticas I: ligado O: desligado Porta de alimentação Ranhura para armazenamento do cabo de alimentação

Nota: o kit de ligação da água para reabastecimento e drenagem automáticos tem de ser adquirido separadamente. (Apenas disponível em regiões específicas)

Preparar a sua casa

Antes de limpar, afaste os objetos instáveis, frágeis, valiosos ou perigosos e remova os cabos, panos, brinquedos, objetos duros e objetos afiados do chão para evitar que o robô os envolva, risque ou derrube e cause prejuízos.

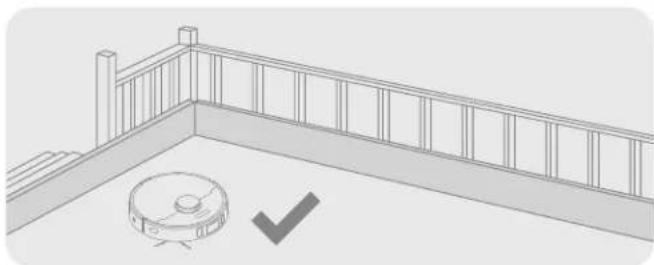

Antes de limpar, coloque uma barreira física à beira das escadas para garantir o funcionamento seguro e suave do robô.

Abra a porta da sala a ser limpa e coloque o mobiliário no seu local apropriado para deixar mais espaço.

Para evitar que o robô não reconheça a área que necessita de ser limpa, não se coloque na frente do robô, nas ombreiras, no corredor ou em lugares estreitos.

Nota:

Ao operar o robô pela primeira vez, siga-o durante a limpeza para remover quaisquer potenciais obstáculos a tempo.
. A luz LED auxiliar fornece iluminação auxiliar em ambientes pouco iluminados.
- Não aspire objetos duros, como pedras, esferas de aço e peças de brinquedos, nem objetos pontiagudos, como restos de materiais de construção, vidros partidos e pregos, para evitar riscar o pavimento.

Antes de utilizar

1. Coloque a estação base e ligue-a a uma tomada elétrica Coloque a estação base num local que seja o mais aberto possível e com um bom sinal de WI-FI. Deixe espaço suficiente, tal como indicado na figura, e remova quaisquer objetos na área sombreada. Insira o cabo de alimentação na estação base e ligue-o à tomada.

≥5 cm >5 cm >1 m

I: O: Ins alir que

1: ligado 0: desligado
Insira firmemente o cabo de alimentação para cima até que o indicador se acenda.

Nota:

• Certifique-se de que nenhum objeto poderá bloquear a área de sinalização.
  Para evitar manchas de água devidas ao facto de molhar pavimentos de madeira ou tapetes, recomenda-se que a estação base seja colocada em pavimentos de ladrilhos ou de mármore.

• Instale a placa de extensão da rampa

Filtro do painel d lavagem

Nota: Certifique-se de que o filtro do painel de lavagem está instalado no seu lugar.

Antes de utilizar

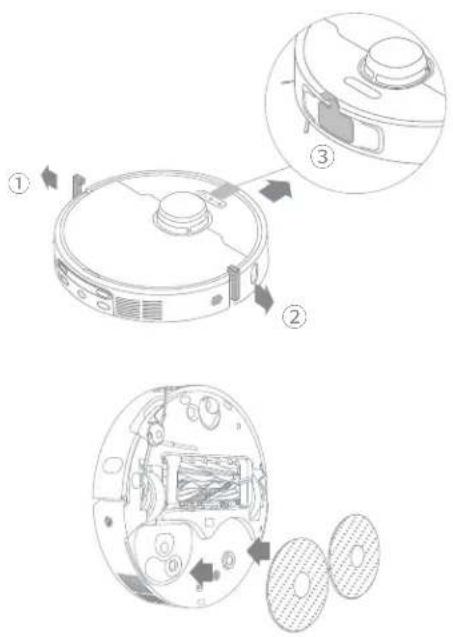

1. Retire as proteções do robô e instale o conjunto da esfregona

1. Ligue o robô à estação base

Prima e mantenha premido o botão (ho robô durante 3 segundos para o ligar. Coloque o robô na estação base com o conjunto da esfregona virado para o painel de lavagem. Então ouvirá uma notificação de voz quando o robô se ligar com sucesso à estação base. Depois do robô estar completamente carregado, os indicadores de estado no robô e na estação base permanecerão acesos durante 10 minutos e, em seguida, escurecerão.

Nota: recomenda-se que carregue completamente o robô antes da primeira utilização. Quando o robô não puder ser ligado após o esgotamento da bateria, ligue manualmente o robô à estação para o carregar.

Antes de utilizar

5. Adicionar a solução de limpeza

(1) Retire a tampa do depósito de pó e puxe para fora o compartimento do detergente automático.
(2) Abra a tampa superior do compartimento e adicione a solução de limpeza.
(3) Feche a tampa do compartimento, volte a colocá-lo na estação base e volte a instalar a tampa do depósito de pó. O produto de limpeza será adicionado automaticamente durante o funcionamento.

• O compartimento de detergente automático pode ser enchido com solução de limpeza para utilização. Não adicione qualquer outro líquido para além da solução de limpeza oficialmente aprovada para ajudar a evitar avarias.
• Instale o compartimento de detergente automático até que encaixe no lugar.

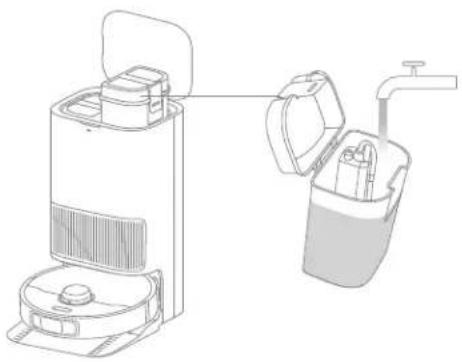

6. Adicione água ao depósito de água limpa

Retire o depósito de água limpa da estação base e encha-o com água limpa. Em seguida, instale-o de volta na estação base.

Nota: não adicione água quente ao depósito de água, pois isto pode causar a deformação do mesmo.

Ligar à a aplicação Dreamehome

1. Descarregue a aplicação Dreamehome

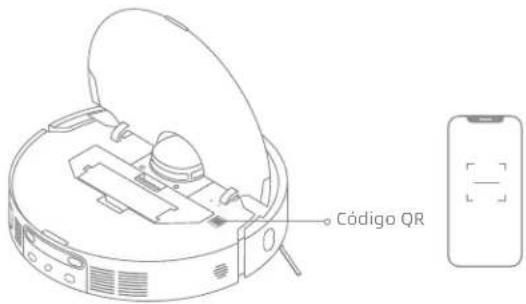

Digitalize o código QR no robô, ou procure por "Dreamehome" na loja de aplicações, para descarregar e instalar a aplicação.

Código QR

Nota:

• Apenas é suportado Wi-Fi de 2,4 GHz.
• Devido a atualizações no software da aplicação, as atuais operações podem ser diferentes das instruções contidas neste manual. Siga as instruções com base na versão atual da aplicação.

Abra a aplicação Dreamehome, toque em "Digitalizar código QR para ligar" e digitalize novamente o mesmo código QR no robô para adicionar o dispositivo. Siga as instruções para terminar a ligação por Wi-Fi.

Nota: Para reinicializar o Wi-Fi, repita o passo 2 e siga as indicações para concluir a ligação Wi-Fi.

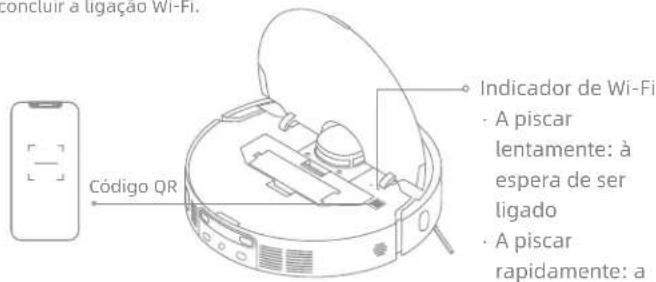

concluir a ligação Wi-Fi. Código QR Indicador de Wi-Fi • A piscar lentamente: à espera de ser ligado • A piscar rapidamente: a

Modo de utilização

Ligar/Desligar

Prima e segure o botão durante 3 segundos para ligar o robô. O indicador de alimentação permanecerá aceso. Ou coloque o robô na estação base, alinhando os contactos de carregamento do robô com os da estação base e, em seguida, o robô ligar-se-á automaticamente e começará a carregar. Para desligar o robô, afaste-o da estação base e prima e mantenha premido o botão durante 3 segundos.

Mapeamento rápido

Depois de configurar a rede pela primeira vez, siga as instruções na aplicação para criar rapidamente um mapa. O robô começará a mapear sem limpar. Quando o robô regressa à estação base, o processo de mapeamento está concluído e o mapa será guardado automaticamente.

Pausa/Modo de repouso

Quando o robô estiver a funcionar, prima qualquer botão para o colocar em pausa.

Se o robô estiver em pausa há mais de 10 minutos, entra automaticamente em modo de repouso. Todos os indicadores do robô desligar-se-ão. Prima qualquer botão no robô, ou use a aplicação para acordar o robô.

Nota: Se o robô for posto em pausa e colocado na estação base, o processo de limpeza atual terminará.

Retomar automaticamente a limpeza

Se a bateria estiver demasiado fraca, o robô regressará automaticamente à estação base para carregar. Depois de carregar a bateria até ao nível apropriado, retomará as tarefas de limpeza inacabadas.

Nota: Para utilizar esta função, ative-a na aplicação.

Modo "Não incomodar" (DND, do inglês "Do Not Disturb")

Quando o robô está definido para o modo Não incomodar (DND), será impedido de retomar a limpeza. O modo DND vem desativado como padrão de fábrica. Pode utilizar a aplicação para ativar o modo DND ou modificar o período de “não incomodar”. Por defeito, o período de DND é das 22h00 às 8h00.

Nota:

• As tarefas de limpeza programadas serão realizadas como habitualmente durante o período de “Não incomodar” (DND).
• O robô retomará a limpeza onde parou depois de expirar o período de DND.

Limpeza localizada

Quando o robô está no modo de repouso, prima brevemente o botão para ativar o modo de limpeza localizada. Neste modo, o robô limpa uma área quadrada de 1,5 × 1,5 metros à sua volta e regressa ao seu ponto de partida assim que a limpeza do local estiver concluída.

Reiniciar o robô

Se o robô deixar de responder ou não puder ser desligado, prima e segure o botão durante 10 segundos para o forçar a desligarse. Em seguida, prima e mantenha premido o botão durante 3 segundos para ligar o robô.

Modo de utilização

Aspirador e esfregona

Nota: Ao utilizar o conjunto da esfregona pela primeira vez, o robô executa por defeito a tarefa de “Aspirar e limpar com esfregona”.

Prima o botão do robô ou utilize a aplicação para fazer o robô começar a partir da estação base. Depois, o robô planeará a rota de limpeza ideal e executará a tarefa de limpeza com base no mapa criado.

Para garantir que o robô possa regressar facilmente à estação base após a limpeza, recomenda-se que o mesmo seja iniciado a partir da estação base.
- As almofadas da esfregona serão limpas antes do robô começar a esfregar. Aguarde com paciência.
- Não mova a estação base, o tanque de água limpa, o tanque de água usada ou o filtro do painel de lavagem durante o funcionamento.
A limpeza com água quente pode ser ativada na aplicação para a limpeza da esfregona, o que se aplica a todos os modos. Para evitar escaldões, não toque na saída de água quando a função estiver ligada.

2. Lavagem automática com esfregona

Ao limpar, o robô regressará automaticamente à estação base para lavar as suas almofadas da esfregona com base na frequência de limpeza das mesmas que estiver especificada na aplicação. A estação base encherá automaticamente o depósito de água do robô e este retomará a limpeza.

1. Evazia automaticamente a caixa para o pó e lava e seca as almofadas da esfregona

Depois do robô terminar uma tarefa de limpeza e regressar à estação base para carregar, a estação base começa automaticamente a esvaziar a caixa para o pó, e depois limpará e secará as almofadas da esfregona.

• Se a função de esvaziamento automático for desligada na aplicação, a estação base não esvaziará automaticamente a caixa para o pó.

• A estação base esvaziará a caixa para o pó de acordo com a definição na aplicação.

• Limpar o depósito de água usada

Depois do robô ter completado a sua tarefa, por favor, limpe o depósito de água usada para evitar qualquer odor.

Lavagem com esfregona depois de aspirar

Na aplicação, ative a função de lavagem com esfregona depois de aspirar e o robô irá remover automaticamente o conjunto da esfregona na estação base para aspirar o chão. Depois de concluir a aspiração, o robô voltará à estação base para instalar o conjunto da esfregona e a estação base começará a esvaziar automaticamente a caixa para o pó. E depois, o robô começará a limpeza com esfregona assim que a escova principal e a escova lateral forem levantadas.

Apenas aspirar

Na aplicação, ative a função de aspirar e o robô irá remover automaticamente o conjunto da esfregona na estação base começando a aspirar o chão.

Apenas esfregona

Na aplicação, selecione a função de lavagem com esfregona e o robô irá verificar automaticamente se o conjunto da esfregona está instalado na estação base. Caso contrário, o robô instalará o conjunto da esfregona e começará a limpeza com esfregona assim que as escovas principais e a escova lateral forem levantadas.

Manutenção de rotina

Peças

Para manter o robô em boas condições, recomenda-se que consulte o uso de acessórios na aplicação ou na tabela seguinte para manutenção de rotina.

Peça	Frequência da manutenção	Período de substituição
Depósito de água usada Após cada utilização		/
Depósito de água limpa	12 mesesUma vez a cada 2 semanas
Escovas principais A cada 6 a
Filtro da caixa para o pó		A cada 3 a 6 meses
Escova lateral
Suportes das almofadas da esfregona		/
Filtro do painel de lavagem	Uma vez a cada 1 ou 2 meses	/
Área de sinalização da estação base	Uma vez por mês
Contactos para carregamento
Ventiladores de esvaziamento automático
Roda omnidirecional

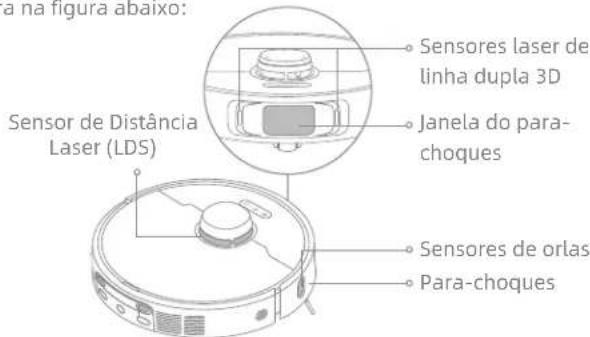

Sensores de orlas
Sensor de Distância Laser (LDS)
Sensores laser de linha dupla 3D
Sensor de tapetes
Sensores de desnível

Peça Frequência da manutenção		Período de substituição
Janela do para-choques	Uma vez por mês	/
Para-choques
Entrada de reabastecimento automático de água para o robô
Fundo do robô
Caixa para o pó	Limpe conforme for necessário
Rodas principais

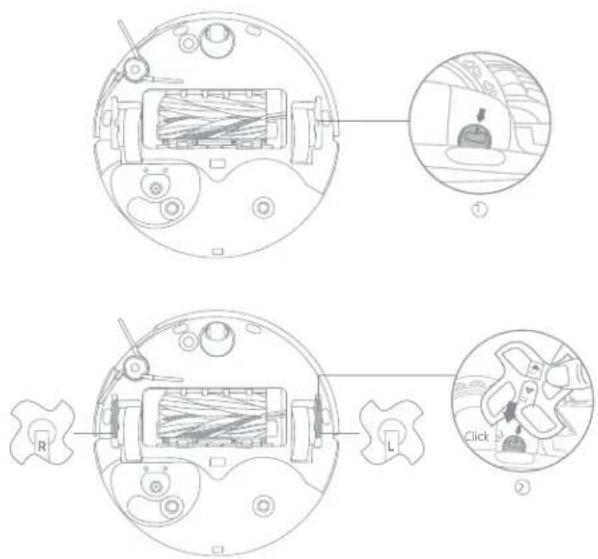

Rodas auxiliares de subida
Saco para o pó	/ cada 18 a 36 meses	A cada 2 a 4 meses
Almofadas da esfregona		A cada 1 a 3 meses
Inibidor de calcário A

Nota: A frequência da manutenção e substituição depende da utilização efetiva. Se ocorrer uma exceção devido a circunstâncias especiais, recomenda-se a manutenção ou substituição imediata.

Manutenção de rotina

Filtro do painel de lavagem

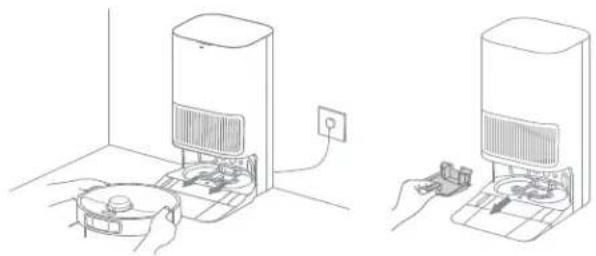

1. Retire o robô e remova o filtro do painel de lavagem após a conclusão da limpeza com a esfregona.

1. Lave o filtro do painel de lavagem com água limpa, limpe-o e volte a instalá-lo no seu lugar.

1. Utilize a aplicação ou prima o botão para devolver o robô à estação base ou coloque-o manualmente no lugar.

Manutenção de rotina

Saco para o pó

1. Retire a tampa do depósito para o pó e deite fora o saco para o pó.

Nota: ao puxar a pega para cima irá selar o saco para evitar que o pó e os detritos caiam acidentalmente.

1. Remova o pó e os detritos do filtro com um pano seco.

Manutenção de rotina

Escovas principais

1. Prima os clipes de proteção da escova para dentro para remover a proteção da mesma e levantá-la para fora do robô.

1. Puxe para fora as escovas, como mostra a figura. Utilize a ferramenta de limpeza fornecida para remover quaisquer cabelos emaranhados nas escovas. Depois de limpar, empurre as escovas com firmeza para o suporte da escova principal até prender na posição, com um clique.

Nota: tenha cuidado quando puxa as escovas principais para fora, para evitar ferimentos.

1. Com as setas impressas no ecrã viradas para fora, insira o suporte da escova principal nas ranhuras para baixo, numa posição inclinada.

1. Alinhe a extremidade dianteira da proteção da escova com a ranhura, insira para baixo, numa posição inclinada e pressione na posição.

Manutenção de rotina

Escova lateral

Desaparafuse a escova lateral com uma chave de fendas, limpe os cabelos da escova e volte a aparafusar.

Retire e limpe os suportes da esfregona.

Utilize uma ferramenta, como uma pequena chave de fendas, para separar o eixo e o pneu da roda omnidirecional. Não use força excessiva.
- Enxague a roda omnidirecional sob água corrente e coloque-a de volta depois de a secar completamente.

Manutenção de rotina

Rodas auxiliares de subida e rodas principais

1. Rode a roda auxiliar de subida até a seta "OUT" estar virada para cima e, em seguida, puxe a roda para fora.

1. Utilize uma ferramenta adequada para limpar os pelos enredados na roda principal e na roda auxiliar de subida.

1. Após a limpeza, rode a roda principal para alinhar as duas setas (consulte a Figura ①). Em seguida, com a seta "IN" virada para baixo, insira as rodas auxiliares de subida esquerda e direita em conformidade até encaixarem no lugar. (ver a Figura ②).

Manutenção de rotina

Caixa para o pó e filtro

1. Abra a cobertura do robô e prima o clipe da caixa para o pó para remover a mesma.

1. Retire o filtro da caixa para o pó e, em seguida, esvazie a caixa respetiva.

1. Bata cuidadosamente o cesto do filtro para remover o lixo.

Nota: não tente limpar o filtro com uma escova, com o dedo ou com objetos cortantes para evitar danos.

1. Lave a caixa para o pó e o filtro com água e seque completamente antes de reinstalar.

• Enxague a caixa para o pó apenas com água limpa. Não use qualquer detergente.
• Utilize a caixa para o pó e o filtro apenas quando estiverem completamente secos.

Manutenção de rotina

Sensores do robô

Limpe os sensores do robô com um pano macio e seco, como se mostra na figura abaixo:

a na figura abaixo: Sensor de Distância Laser (LDS) Sensores laser de linha dupla 3D Janela do para- choques Sensores de orlas Para-choques

Sensores de desnível Sensor de tapetes

Nota: um pano molhado pode danificar elementos sensíveis dentro do robô e da estação base. Use um pano seco para a limpeza.

Contactos de carregamento e área de sinalização

Limpe os contactos de carregamento e a área de sinalização com um pano macio e seco.

Ventiladores de esvaziamento automático

Limpe os ventiladores de esvaziamento automático do robô e da estação base com um pano macio e seco.

Manutenção de rotina

Depósito de água usada

1. Retire o depósito de água usada, abra a sua tampa e deite fora a água suja.

1. Enxague o depósito de água usada com água limpa e utilize a escova de limpeza fornecida para limpar a parede interna do depósito de água usada.

Nota: a bola flutuante no depósito de água usada é uma peça móvel. Não aplique demasiada força ao limpá-lo para não o danificar.

Almofadas da esfregona

Remova as almofadas da esfregona dos respetivos suportes para as substituir.

O robô contém uma bateria de iões de lítio de alto desempenho. Certifique-se de que a bateria permanece bem carregada para o uso diário a fim de manter um ótimo desempenho da bateria. Se o robô não for utilizado durante um período de tempo prolongado, desligue-o e guarde-o. Para evitar danos por descarga excessiva, carregue o robô, pelo menos, uma vez de três em três meses.

Resolução de problemas

Problema Solução
O robô não se liga.	A bateria está fraca. Recarregue o robô na base e tente novamente.A temperatura da bateria é demasiado baixa ou demasiado alta. Recomenda-se que o aparelho funcione a uma temperatura entre 0 °C (32 °F) e 40 °C (104 °F).
O robô não carrega.	A estação base não está ligada à corrente; certifique-se de que ambas as extremidades do seu cabo de alimentação estão corretamente ligadas.A ligação entre os contactos de carregamento na estação base e no robô é deficiente; limpe os contactos de carregamento.Verifique se há algum objeto estranho no conector do robô e remova esse objeto estranho, se o houver.
O robô nãoconsegue ligar ao Wi-Fi.	A palavra-passe da rede Wi-Fi está incorreta. Certifique-se de que a palavra-passe utilizada para se ligar à sua rede Wi-Fi está correta.O robô não suporta uma ligação Wi-Fi de 5 GHz. Certifique-se de que o robô está ligado a uma ligação Wi-Fi de 2,4 GHz.O sinal de Wi-Fi está fraco. Certifique-se de que o robô se encontra numa área com boa cobertura de Wi-Fi.O robô pode não estar preparado para ser configurado. Por favor, saia e volte a entrar na aplicação e depois tente novamente conforme as instruções.
O robô nãoconsegue encontrar e regressar àestação base.	A estação base está desligada da corrente ou foi movida quando o robô não estava sobre ela. Ligue a estação base à fonte de alimentação ou coloque o robô na estação base para carregar.Há demasiadas obstruções à volta da estação base. Coloque a estação base numa área mais aberta.A deslocação do robô pode levá-lo a reposicionar-se e recriará um mapa se o reposicionamento falhar.Se o robô estiver demasiado longe da estação base, pode não ser capaz de regressar automaticamente por si só, caso em que será necessário colocar manualmente o robô sobre a estação base.Limpe a área de sinalização na estação base para evitar pó ou sujidade.

Resolução de problemas

Problema Solução
O robô fica preso em frente da estação base e não consegue regressar.	Verifique se existe espaço suficiente em ambos os lados ou à frente da estação base para evitar que o robô fique bloqueado.O percurso de regresso ao carregamento está bloqueado, por exemplo, a porta está fechada.O robô pode escorregar se o chão em frente da estação base estiver excessivamente molhado. Se assim for, limpe o excesso de água antes de tentar novamente.Recomenda-se que desloque a estação base para um local diferente e tente novamente.Certifique-se de que a placa de extensão da rampa está corretamente instalada.
O robô não se desliga.	O robô não pode ser desligado quando está a carregar. Recomenda-se que afaste o robô da estação base e, em seguida, prima e mantenha premido o botão durante 3 segundos para o desligar.Se o robô não puder ser desligado executando o passo 1, prima e segure o botão durante 10 segundos para forçar o robô a desligar-se. Se o problema persistir, por favor, contacte o serviço pós-venda.
A velocidade de carregamento é lenta.	Demora cerca de 3,5 horas a carregar completamente o robô quando a sua bateria está fraca.Se puser a funcionar o robô a temperaturas fora da gama especificada, a velocidade de carregamento irá diminuir automaticamente para prolongar a vida útil da bateria.Os contactos de carregamento tanto no robô como na base podem estar sujos. Limpe-os com um pano seco.
O ruído aumenta quando o robô está a funcionar.	Verifique se o filtro da caixa para o pó está entupido. Se assim for, limpe-o ou substitua-o.Um objeto duro pode ter ficado preso nas escovas principais ou na caixa para o pó. Verifique e remova qualquer objeto duro existente.As escovas principais ou a escova lateral podem ficar emaranhadas. Verifique e remova quaisquer objetos duros existentes.Mude o modo de sucção para Normal ou Silencioso.
O robô move-se sem seguir a rota definida.	Objetos tais como cabos elétricos e chinelos devem ser organizados antes da utilização do robô.O trabalho em superfícies molhadas e escorregadias provoca o deslizamento da roda principal.Recomenda-se que segue os locais molhados antes de utilizar o robô.Limpe a janela do para-choques e os sensores do laser de linha dupla 3D no robô com um pano limpo, macio e seco para o manter limpo e desobstruído.

Resolução de problemas

Problema Solução
O robô falha as divisões a serem limpas.	Certifique-se de que as portas das divisões a serem limpas estão abertas.O local em frente à divisão a ser limpa pode estar molhado e escorregadio, fazendo com que o robô escorregue e trabalhe de forma anormal. Recomenda-se que seque o chão antes de utilizar o robô.
O robô não retoma a limpeza depois de carregar.	Certifique-se de que o robô não está configurado para o modo DND (Não incomodar), o que o impedirá de retomar a limpeza.O robô não retoma a limpeza depois de o colocar manualmente na estação base ou de o enviar para carregar através da aplicação ou do botão ⏻.
A estação nãoconsegue esvaziar automaticamente a caixa para o pó.	Verifique se o saco de recolha de pó, no depósito de pó, está cheio.Se o saco de recolha de pó não estiver cheio, verifique se existe alguma obstrução nas aberturas de esvaziamento automático do robô, na estação base ou na caixa para o pó. Se houver, retire a peça bloqueada atempadamente.
O nível de água no painel de lavagem não é o normal.	Verifique se o vedante do depósito de água usada está solto ou não está corretamente instalado e, em caso afirmativo, reponha-o manualmente. Se o problema persistir, por favor, contacte a equipa do serviço pós-venda.Prima suavemente o depósito de água usada para se certificar de que está corretamente instalado.Retire o filtro do painel de lavagem, verifique se a saída do escoamento está bloqueada e limpe-a.Verifique a solução de limpeza. Não adicione qualquer outro líquido para além da solução de limpeza oficialmente aprovada.
O suporte da esfregona está levantado de forma anómala.	Retire o suporte da esfregona para verificar se tem algum objeto estranho preso e tente reiniciar o robô.Se o problema persistir, por favor, contacte a equipa do serviço pós-venda.
Há água debaixo do depósito de água limpa ou à volta do vedante.	Ao retirar o depósito de água limpa, pode ficar alguma água no tubo debaixo do depósito ou à volta do vedante. Isto é normal. Limpe-o com um pano seco.

Para mais apoio, contacte-nos através de https://global.dreametech.com

Especificações

Robô E

Modelo RLL74CE
Tempo de carregamento Aproximadamente 3,5 horas
Tensão nominal 14,4 V	---
Potência nominal 75 W
Frequência de funcionamento	2400-2483,5 MHz
Potência máxima de saída <	20 dBm

Em condições normais de utilização, este equipamento deve ser mantido a uma distância de separação de, pelo menos, 20 cm entre a antena e o corpo do utilizador.

Modelo RCLE0101-1
Entrada nominal 220-240 V	~50-60 Hz
Saída nominal 20 V 2 A	---
Potência nominal (durante o esvaziamento do pó)	700 W
Potência nominal (durante a limpeza com água quente)	1160 W
Potência nominal (durante o carregamento e a secagem)	87 W

Nota:

A potência nominal (durante a limpeza com água quente) é determinada pelo valor da potência durante o período representativo (temperatura da água 25 °C).

A potência nominal (durante o carregamento e a secagem) é determinada pelo valor da potência durante o período de carga total.

Descarte e remoção da bateria

A bateria de iões de lítio incorporada contém substâncias que são perigosas para o ambiente. Antes de descartar a bateria, certifique-se de que a bateria é removida por técnicos qualificados e descartada numa instalação de reciclagem apropriada.

• a bateria deve ser removida do aparelho antes de este ser desmantelado;
• o aparelho deve ser desligado da rede de alimentação ao retirar a bateria;
• a bateria deve ser descartada de forma segura.

CUIDADO:

Antes de remover a bateria, desligue a alimentação e descarregue a bateria o mais possível.

As baterias que já não são necessárias devem ser descartadas numa instalação de reciclagem apropriada.

Não exponha a ambientes com altas temperaturas para evitar riscos de explosão.

Em condições de uso abusivo, pode ser ejetado líquido da bateria. Se ocorrer contacto, enxague com água e procure ajuda médica.

Guia de remoção:

1. Vire o robô, utilize uma ferramenta adequada para remover os parafusos na parte de trás do robô e depois retire a tampa.
2. Desligue os terminais entre a bateria e a placa de circuito impresso, para remover a bateria.

Informação sobre o REEE

Todos os produtos com este símbolo são resíduos de equipamentos elétricos e eletrónicos (REEE, como especificado na Diretiva 2012/19/UE) que não devem ser misturados com resíduos domésticos não selecionados. Em vez disso, deve proteger a saúde humana e o ambiente, entregando os seus resíduos de equipamentos num ponto de recolha designado para a reciclagem de resíduos de equipamentos elétricos e eletrónicos, designado pelo governo ou pelas autoridades locais. A eliminação e reciclagem corretas ajudarão a prevenir potenciais consequências negativas para o ambiente e a saúde humana. Por favor, contacte o instalador ou as autoridades locais para mais informações sobre o local, bem como sobre os termos e condições desses pontos de recolha.

תְרָה בְּרָה
