L40S Pro Ultra - Aspirateur robot DREAME - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Aspirateur robot
Puissance d'aspiration	2500 Pa
Capacité du réservoir à poussière	600 ml
Autonomie	150 minutes
Temps de charge	4 heures
Connectivité	Wi-Fi
Contrôle via application	Oui, compatible avec iOS et Android
Modes de nettoyage	Automatique, zone, bord, programmation
Filtration	Filtre HEPA
Dimensions	33 x 33 x 8 cm
Poids	3,5 kg
Maintenance	Nettoyage régulier du filtre et du réservoir
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	2 ans

FOIRE AUX QUESTIONS - L40S Pro Ultra DREAME

Comment charger le DREAME L40S Pro Ultra ?

Pour charger le DREAME L40S Pro Ultra, placez la station de charge sur une surface plane et branchez-la à une prise électrique. Assurez-vous que le robot est correctement stationné sur la station de charge.

Comment nettoyer les brosses de l'aspirateur robot ?

Pour nettoyer les brosses, retirez-les délicatement du robot. Utilisez des ciseaux pour couper les cheveux ou les débris qui pourraient s'y être enroulés, puis rincez-les à l'eau claire et laissez-les sécher avant de les remettre en place.

Que faire si le robot ne démarre pas ?

Si le robot ne démarre pas, vérifiez qu'il est chargé. Si la batterie est pleine et qu'il ne fonctionne toujours pas, réinitialisez-le en appuyant sur le bouton de réinitialisation situé sous l'appareil.

Comment programmer le DREAME L40S Pro Ultra ?

Vous pouvez programmer le DREAME L40S Pro Ultra via l'application mobile associée. Connectez-vous à l'application, choisissez l'horloge ou le calendrier pour définir les heures de nettoyage souhaitées.

Quel type de sol le DREAME L40S Pro Ultra peut-il nettoyer ?

Le DREAME L40S Pro Ultra est conçu pour nettoyer divers types de sols, y compris les carreaux, le parquet, et les tapis à poils courts. Évitez de l'utiliser sur des tapis à poils longs ou des surfaces très rugueuses.

Comment vider le réservoir à poussière ?

Pour vider le réservoir à poussière, retirez-le du robot, ouvrez-le et videz-le dans une poubelle. Assurez-vous de nettoyer le filtre régulièrement pour maintenir une performance optimale.

Le DREAME L40S Pro Ultra peut-il nettoyer les coins ?

Bien que le DREAME L40S Pro Ultra soit équipé d'une fonction de nettoyage des bords, il peut ne pas atteindre tous les coins. Pour un nettoyage complet, vous pouvez utiliser un aspirateur manuel dans les zones difficiles d'accès.

Comment mettre à jour le logiciel du robot ?

Pour mettre à jour le logiciel du DREAME L40S Pro Ultra, ouvrez l'application mobile, connectez-vous à votre robot et suivez les instructions pour vérifier les mises à jour disponibles.

Que faire si l'aspirateur se bloque ?

Si l'aspirateur se bloque, arrêtez-le, vérifiez les roues et les brosses pour tout obstruction, puis retirez les débris. Redémarrez ensuite l'appareil.

Est-ce que le DREAME L40S Pro Ultra peut être utilisé sur des escaliers ?

Non, le DREAME L40S Pro Ultra n'est pas conçu pour nettoyer les escaliers. Il doit être utilisé uniquement sur des surfaces planes.

MODE D'EMPLOI L40S Pro Ultra DREAME

Informations sur la sécurité

Pour éviter tout risque d'électrocution, de départ de feu ou de blessures lié à une utilisation non conforme de l'appareil, veuillez attentivement lire le mode d'emploi avant d'utiliser l'appareil et le conserver pour toute référence ultérieure.

Restrictions d'utilisation

Ce produit ne doit pas être utilisé par des enfants âgés de moins de 8 ans et des personnes ayant un handicap physique, sensoriel ou intellectuel, ou une connaissance ou une expérience limitée sans la surveillance d'un parent ou d'un tuteur pour assurer un fonctionnement en toute sécurité et éviter les risques. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par les enfants sans supervision.

- L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni avec l'appareil.

- Cet appareil contient des batteries qui ne peuvent être remplacées que par des personnes qualifiées.

- Dégagez la surface à nettoyer. Les enfants ne doivent pas jouer avec l'appareil. Assurez-vous que les enfants et animaux de compagnie se tiennent à distance du robot en fonctionnement.

- Évitez d'installer, de charger ou d'utiliser l'appareil dans les salles de bains ou autour des piscines.

- Ce produit est conçu pour nettoyer le sol dans un environnement domestique uniquement. Ne l'utilisez pas à l'extérieur, sur des surfaces brutes, ou dans un milieu industriel ou commercial.

- Assurez-vous que l'appareil fonctionne correctement dans un environnement approprié. Sinon, n'utilisez pas l'appareil.

Informations sur la sécurité

Restrictions d'utilisation

Si le cordon d'alimentation est endommagé, il doit être remplacé par un assemblage ou cordon spécial disponible auprès du fabricant ou de son réparateur agréé.
- N'utilisez pas le robot dans un espace suspendu au-dessus du sol sans barrière de protection.
- Ne renversez pas le robot. N'utilisez pas le couvercle LDS, le capot du robot ou le pare-chocs comme poignée pour tenir le robot.
- Utilisez le robot dans des environnements à une température ambiante supérieure à 0 °C et inférieure à 40 °C. Assurez-vous qu'il n'y a pas de liquide ou de substance collante sur le sol.
Pour éviter tout risque de dommage ou blessure causé par un raclement, retirez tous les objets mobiles du sol, ainsi que les câbles ou cordons d'alimentation sur l'itinéraire de nettoyage avant de faire fonctionner l'appareil.
- Retirez les objets fragiles ou de petite taille présents sur le sol pour empêcher le robot de les heurter ou de les endommager.
Tenez les cheveux, les doigts et toute autre partie du corps éloignés de l'orifice d'aspiration du robot.
· Gardez l'outil de nettoyage hors de la portée des enfants.
- N'utilisez pas l'appareil dans une pièce où un nourrisson ou un enfant dort.
- Ne placez pas un enfant, un animal domestique ou tout objet sur le robot, qu'il soit en marche ou à l'arrêt.
- Vous pouvez uniquement verser de l'eau propre et la solution de nettoyage agréée dans le réservoir d'eau propre. N'ajoutez pas un autre liquide tel que de l'alcool ou un désinfectant. Le rapport entre la solution de nettoyage et

Informations sur la sécurité

FR

Restrictions d'utilisation

l'eau propre figure sur le flacon de solution de nettoyage. Gardez la solution de nettoyage hors de la portée des enfants.

• N'utilisez pas le robot pour nettoyer des objets qui brûlent. N'utilisez pas le robot pour ramasser des liquides combustibles ou inflammables, des gaz corrosifs ou des acides ou des solvants non dilués.
  N'aspirez pas d'objets durs ou tranchants. N'utilisez pas l'appareil pour ramasser des objets tels que des cailloux, des gros morceaux de papier ou tout objet susceptible d'obstruer l'appareil.
• La fiche doit être débranchée de la prise avant de nettoyer ou d'entretenir l'appareil.
  N'essuyez pas le robot ou la station de base avec un chiffon humide et ne les rincez pas avec un liquide. Après le nettoyage des pièces lavables, séchez-les complètement avant de les réinstaller et de les utiliser.
• Veuillez utiliser ce produit conformément aux instructions présentes dans le monde d'emploi. Les utilisateurs sont responsables de toute perte ou de tout dommage occasionné par une utilisation non conforme de ce produit.

Batteries et recharge

N'utilisez pas de batterie ou de station de base tierce. Le robot ne peut être utilisé qu'avec la station de base RCLE0101-1.

N'essayez pas de démonter, de réparer ou de modifier la batterie ou la station de base vous-même.

Ne placez pas la station de base à proximité d'une source de chaleur.

N'utilisez pas un chiffon mouillé ou et ne manipulez pas l'appareil les mains humides pour essuyer ou nettoyer les contacts de charge de la station de base.

Informations sur la sécurité

Batteries et recharge

N'éliminez pas les batteries usagées de manière inappropriée. Les batteries non utilisées doivent être mises au rebut dans un centre de recyclage approprié.
Si le cordon d'alimentation est endommagé ou coupé, arrêtez de l'utiliser immédiatement et contactez le service après-vente.
Assurez-vous que le robot est éteint lorsque vous le transportez et rangez-le dans son emballage d'origine si possible.
Si le robot n'est pas utilisé pendant une longue période, chargez-le complètement, puis éteignez-le et rangez-le dans un endroit sec et frais. Rechargez le robot au moins tous les 3 mois pour ne pas trop décharger la batterie.

Informations de sécurité sur le laser

- Le capteur laser de ce produit répond à la norme IEC 60825-1:2014/EN 60825-1:2014/A11:2021 des appareils à laser de classe 1. Veuillez éviter de regarder directement le laser pendant l'utilisation.

APPAREIL À LASER DE CLASSE 1

APPAREIL À LASER DESTINÉ AU GRAND PUBLIC

EN 50689:2021

Pour un usage en intérieur uniquement

Lire le mode d'emploi

Par le présent document, Dreame Trading (Tianjin) Co., Ltd. déclare que le modèle d'équipement radio RLL74CE répond à la directive 2014/53/UE. L'intégralité du texte de la déclaration UE de conformité est disponible à l'adresse Internet suivante : https://global.dreametech.com Pour consulter le mode d'emploi en ligne, veuillez accéder à https://global.dreametech.com/pages/user-manuals-and-faqs

Présentation du produit

Contenu de l'emballage

Cordon d'alimentation

Plaque d'extension de rampe de la station de base

Mode d'emploi compartiment de détergent automatique (préinstallé)

Sac à poussière × 2 (1 préinstallé)

Serpillière × 2 (préinstallées)

Support de serpillière × 2

Filtre de la planche à laver (préinstallé)

Solution de nettoyage

Outil de nettoyage

Présentation du produit

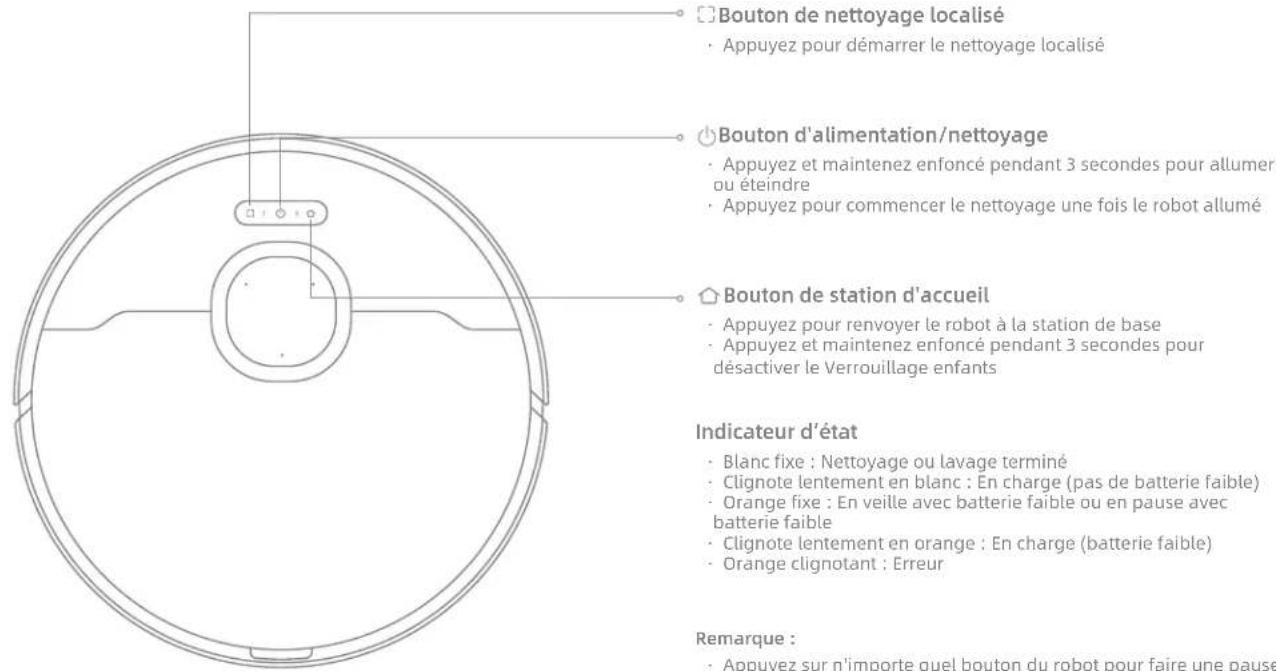

Robot

Bouton de nettoyage localisé • Appuyez pour démarrer le nettoyage localisé Bouton d'alimentation/nettoyage • Appuyez et maintenez enfoncé pendant 3 secondes pour allumer ou éteindre • Appuyez pour commencer le nettoyage une fois le robot allumé Bouton de station d'accueil • Appuyez pour renvoyer le robot à la station de base • Appuyez et maintenez enfoncé pendant 3 secondes pour désactiver le Verrouillage enfants Indicateur d'état • Blanc fixe : Nettoyage ou lavage terminé • Clignote lentement en blanc : En charge (pas de batterie faible) • Orange fixe : En veille avec batterie faible ou en pause avec batterie faible • Clignote lentement en orange : En charge (batterie faible) • Orange clignotant : Erreur Remarque : • Appuyez sur n'importe quel bouton du robot pour faire une pause

Remarque :

• Appuyez sur n'importe quel bouton du robot pour faire une pause pendant que le robot nettoie ou revient pour se charger.
• Le Verrouillage enfants peut être activé et désactivé avec l'application Dreamehome.

Présentation du produit

FR

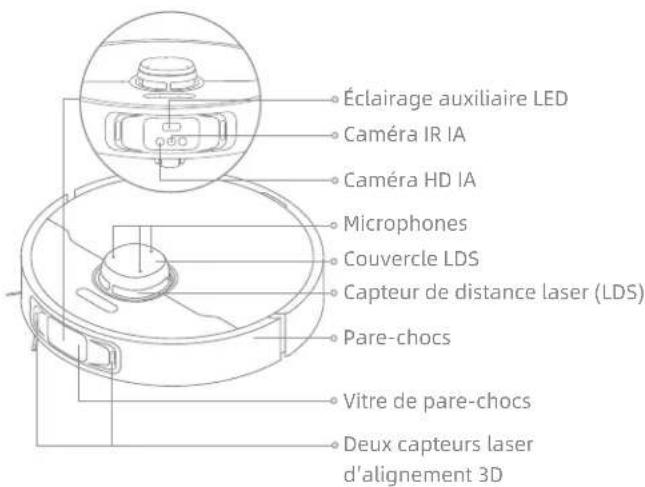

Robot et capteurs

Éclairage auxiliaire LED Caméra IR IA Caméra HD IA Microphones Couvercle LDS Capteur de distance laser (LDS) Pare-chocs Vitre de pare-chocs Deux capteurs laser d'alignement 3D

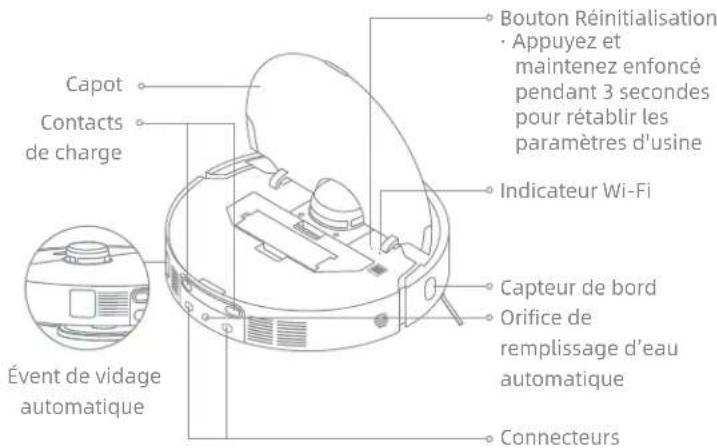

Bouton Réinitialisation • Appuyez et maintenez enfoncé pendant 3 secondes pour rétablir les paramètres d'usine Capot Contacts de charge Indicateur Wi-Fi Capteur de bord Orifice de remplissage d'eau automatique Connecteurs Évent de vidage automatique

Présentation du produit

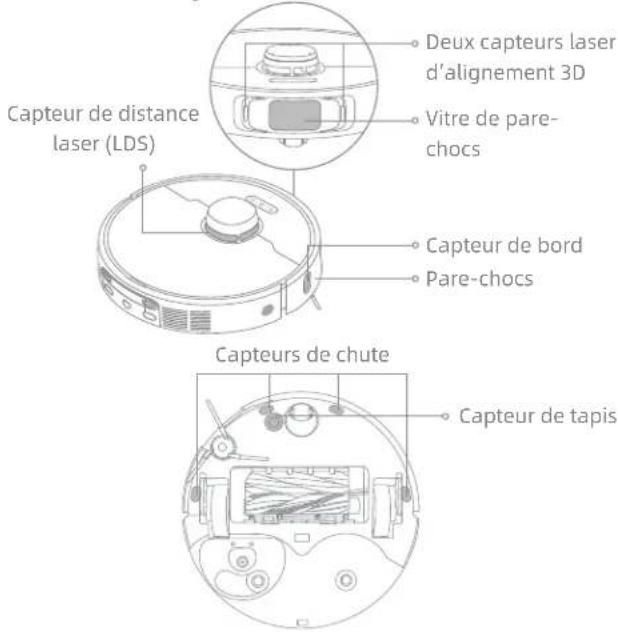

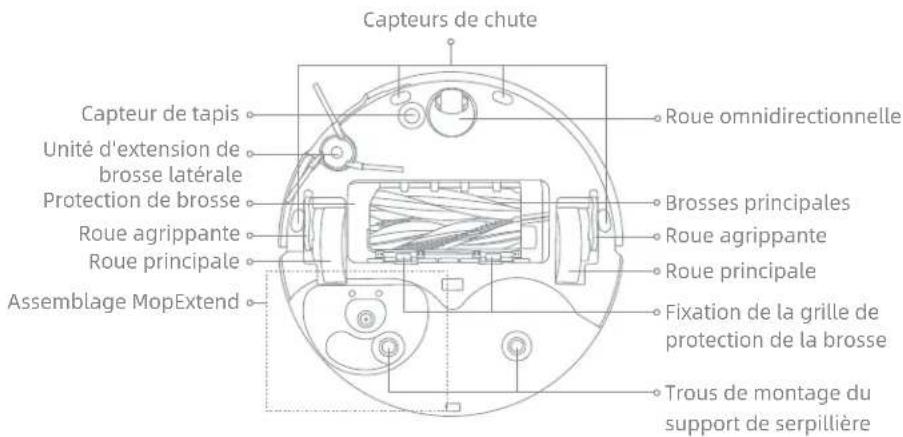

Robot et capteurs

Capteurs de chute Capteur de tapis Unité d'extension de brosse latérale Protection de brosse Roue agrippante Roue principale Assemblage MopExtend Roue omnidirectionnelle Brosses principales Roue agrippante Roue principale Fixation de la grille de protection de la brosse Trous de montage du support de serpillière

Compartiment à poussière

Évent de vidage automatique Filtre Clip de compartiment à poussière Clip de filtre

Unité de serpillière

Zone de fixation de serpillière

Support de serpillière Serpillière

Présentation du produit

Station de base Ré Capot Réservoir d'eau sale Réservoir d'eau propre Couvercle du réservoir à poussière Planche à laver Filtre de la planche à laver Plaque d'extension de rampe Fixation du réservoir d'eau Boule flottante Réservoir d'eau propre Fixation du réservoir d'eau Tuyau d'eau Filtre Anti-incrustant Flotteur

Présentation du produit

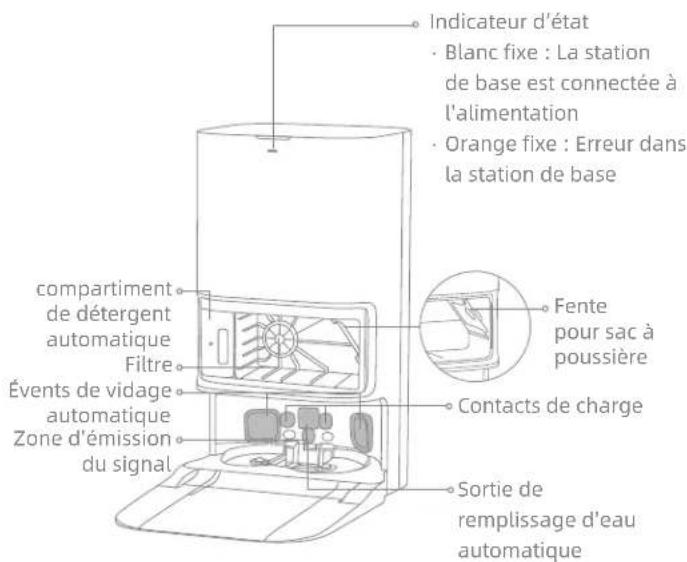

Station de base

Indicateur d'état - Blanc fixe : La station de base est connectée à l'alimentation - Orange fixe : Erreur dans la station de base compartment de détergent automatique Filtre Évents de vidage automatique Zone d'émission du signal Fente pour sac à poussière Contacts de charge Sortie de remplissage d'eau automatique

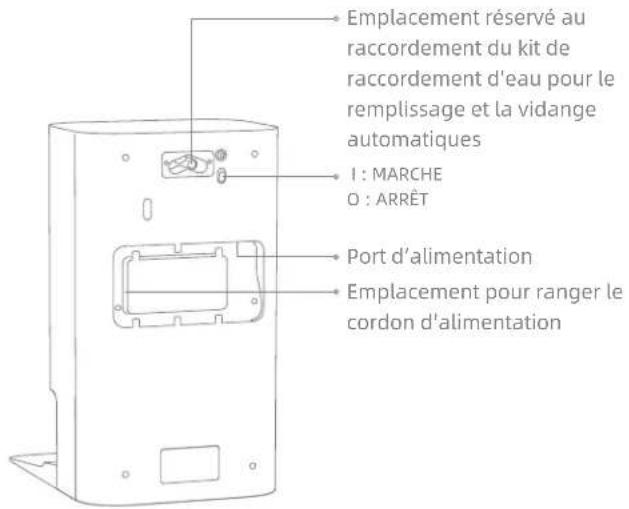

Emplacement réservé au raccordement du kit de raccordement d'eau pour le remplissage et la vidange automatiques I : MARCHE O : ARRÊT Port d'alimentation Emplacement pour ranger le cordon d'alimentation

Remarque : Le kit de raccordement à l'eau pour le remplissage et la vidange automatiques doit être acheté séparément. (Disponible uniquement dans certaines régions)

Préparer son intérieur

Avant de procéder au nettoyage, éloignez les objets instables, fragiles, précieux ou dangereux, et ramassez les câbles, les chiffons, les jouets, les objets durs et pointus qui se trouvent sur le sol, afin d'éviter que le robot ne les emmêle, ne les raye ou ne les renverse, ce qui entraînerait des pertes.

Ouvrez la porte de la pièce à nettoyer et placez les meubles dans un espace approprié pour laisser plus d'espace.

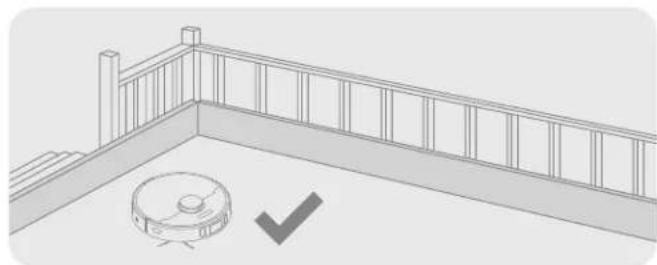

Avant le nettoyage, placez une barrière physique au bord de l'escalier pour garantir la sécurité et le bon fonctionnement du robot.

Pour permettre au robot de bien identifier les zones qui doivent être nettoyées, ne restez pas devant le robot, un seuil, un couloir ou des endroits étroits.

Remarque :

• À la première utilisation du robot, suivez-le pendant qu'il nettoie afin de retirer tout obstacle éventuel à temps.
  • L'éclairage auxiliaire LED fournira un éclairage d'appoint dans les environnements faiblement éclairés.
  N'aspirez pas des objets durs tels que des cailloux, des boules en acier et des pièces de jouet, ou des objets tranchants tels que des déchets de construction, du verre brisé et des clous, sinon cela peut rayer le sol.

Avant l'utilisation

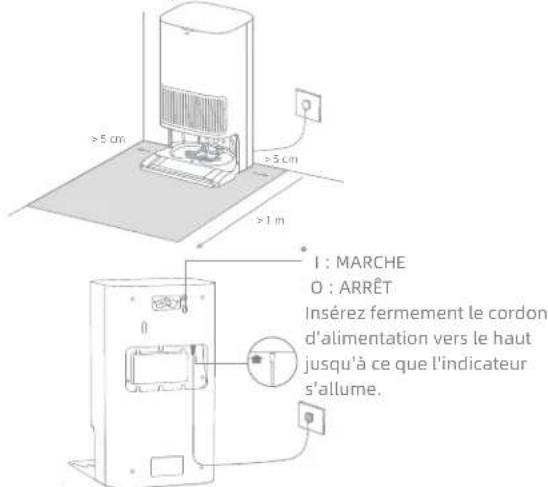

1. Placer la station de base et la brancher sur une prise électrique

Placez la station de base dans un endroit le plus dégagé possible et disposant d'un signal Wi-Fi satisfaisant. Libérez suffisamment d'espace, comme montré sur le schéma, et retirez tous les objets de la zone obscurcie. Insérez le cordon d'alimentation dans la station de base et branchez-le sur la prise.

> 5 cm > 5 cm > 1 m I : MARCHE O : ARRÊT Insérez fermement le cordon d'alimentation vers le haut jusqu'à ce que l'indicateur s'allume.

Remarque :

- Assurez-vous qu'aucun objet ne bloque la zone d'émission du signal. - Pour éviter que l'eau ne mouille les parquets ou les tapis, il est recommandé d'installer la station de base sur des sols en carrelage ou en marbre.

2. Installer la plaque d'extension de rampe

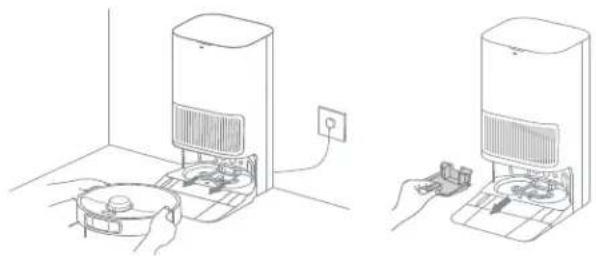

Filtre de la planche à laver

Remarque : Vérifiez que le filtre de la planche à laver est correctement installée.

Avant l'utilisation

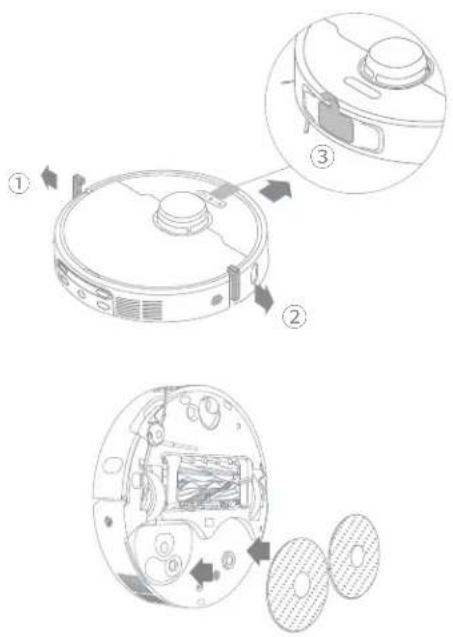

1. Retirer les protections du robot et installer l'unité de serpillière

1. Connecter le robot à la station de base

Maintenez le bouton (du robot enfoncé pendant 3 secondes pour l'allumer. Placez le robot sur la station de base avec l'unité de serpillière orientée vers la planche à laver. Une notification vocale est émise lorsque le robot est bien connecté à la station de base. Une fois le robot complètement chargé, les indicateurs d'état sur le robot et sur la station de base resteront allumés pendant 10 minutes, puis diminueront en luminosité.

Remarque : Il est conseillé de charger complètement le robot avant la première utilisation. Quand le robot ne peut pas être activé lorsque la batterie est déchargée, connectez manuellement le robot à la station pour le recharger.

Avant l'utilisation

5. Ajouter la solution de nettoyage

(1) Retirez le couvercle du réservoir à poussière et sortez le compartiment de détergent automatique.
(2) Ouvrez le couvercle supérieur du compartiment et ajoutez la solution de nettoyage.
(3) Fermez le couvercle du compartiment, remettez-le dans la station de base, puis replacez le couvercle du réservoir à poussière. La solution de nettoyage sera automatiquement ajoutée pendant le fonctionnement.

Le compartiment de détergent automatique peut être rempli de solution de nettoyage. N'ajoutez pas de liquide autre que la solution de nettoyage approuvée pour éviter toute défaillance.
- Installez le compartiment de détergent automatique en veillant à bien l'engager.

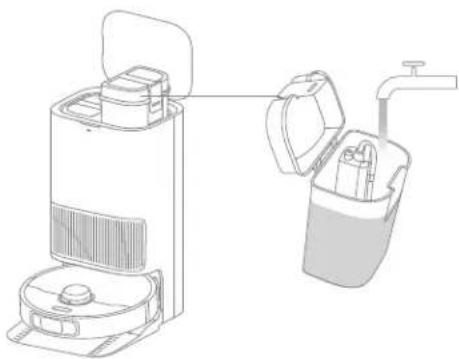

6. Verser l'eau dans le réservoir d'eau propre

Retirez le réservoir d'eau propre de la station de base et remplissez-le d'eau propre. Puis remettez-le en place dans la station de base.

Remarque : Ne versez pas d'eau chaude dans le réservoir d'eau car cela peut le déformer.

Connexion à l'application Dreamehome

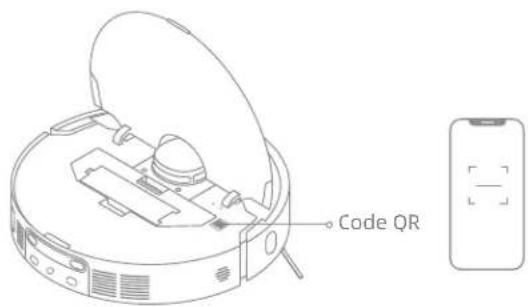

1. Télécharger l'application Dreamehome

Scannez le code QR sur le robot ou recherchez « Dreamehome » dans l'App Store pour télécharger et installer l'application.

Code QR

Remarque :

• Seul le réseau Wi-Fi 2,4 GHz est reconnu.
  Le logiciel d'application étant soumis à des mises à jour, les opérations réelles peuvent donc différer des instructions de ce manuel. Veuillez suivre les instructions selon la version actuelle de l'application.

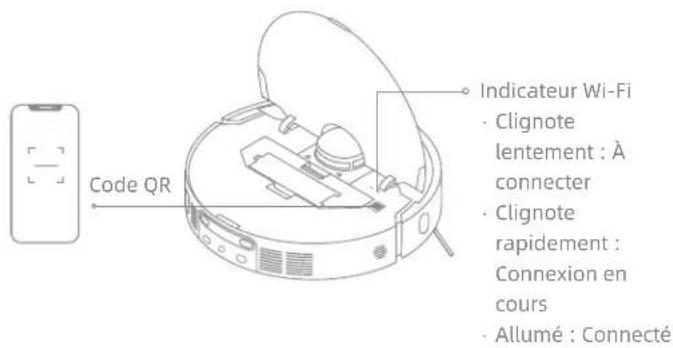

2. Ajouter un appareil

Ouvrez l'application Dreamehome, appuyez sur « Scannez le code QR pour vous connecter » et scannez à nouveau le même code QR sur le robot pour ajouter l'appareil. Suivez les messages d'instructions pour terminer la connexion Wi-Fi.

Remarque : Si vous souhaitez réinitialiser le Wi-Fi, répétez l'étape 2, puis suivez les instructions pour terminer la connexion Wi-Fi.

Code QR Indicateur Wi-Fi • Clignote lentement : À connecter • Clignote rapidement : Connexion en cours • Allumé : Connecté

Mode d'utilisation

Allumer/Éteindre

Maintenez le bouton du robot enfoncé pendant 3 secondes pour allumer le robot. L'indicateur d'état reste allumé. Ou, placez le robot sur la station de base en alignant les contacts de charge du robot avec ceux de la station. Le robot s'allumera automatiquement pour commencer la charge. Pour éteindre le robot, éloignez-le de la station de base et maintenez le bouton denfoncé pendant 3 secondes.

Cartographie rapide

Après avoir configuré le réseau pour la première fois, suivez les instructions de l'application pour créer rapidement une carte. Le robot commencera à cartographier sans nettoyage. Lorsque le robot retourne à la station de base, le processus de cartographie est terminé et la carte sera automatiquement enregistrée.

Pause/Veille

Lorsque le robot fonctionne, appuyez sur n'importe quel bouton pour le mettre en pause.

Si le robot est mis en pause pendant plus de 10 minutes, il passe automatiquement en mode veille. Tous les indicateurs sur le robot s'éteindront. Appuyez sur n'importe quel bouton du robot, ou utilisez l'application pour réactiver le robot.

Remarque : Si le robot est mis en pause et placé sur la station de base, le processus de nettoyage en cours se terminera.

Reprise automatique du nettoyage

Si la batterie est trop faible, le robot retournera automatiquement à la station de base pour se recharger. Après avoir rechargé la batterie au niveau approprié, il reprendra les tâches de nettoyage inachevées.

Remarque : pour utiliser cette fonction, veuillez l'activer dans l'application.

Mode Ne pas déranger (DND)

Lorsque le robot est réglé sur le mode Ne pas déranger (DND), il lui sera impossible de reprendre le nettoyage. Le mode DND est désactivé par défaut à l'usine. Vous pouvez utiliser l'application pour activer le mode DND ou modifier la période DND. La période DND est de 22h00 à 8h00 par défaut.

Remarque :

• Les tâches de nettoyage planifiées seront effectuées comme d'habitude pendant la période DND.
• Le robot reprendra le nettoyage là où il s'est arrêté à la fin de la période DND.

Nettoyage localisé

Lorsque le robot est en veille, appuyez brièvement sur le bouton pour activer le mode de nettoyage localisé. Dans ce mode, le robot nettoie une surface carrée de 1,5 × 1,5 mètres autour de lui, et retourne à son point de départ à la fin du nettoyage localisé.

Redémarrage du robot

Si le robot ne répond plus ou ne peut pas être éteint, maintenez le bouton enfoncé pendant 10 secondes pour l'éteindre de force. Ensuite, maintenez le bouton enfoncé pendant 3 secondes pour allumer le robot.

Mode d'utilisation

Aspiration et nettoyage

Remarque : Lors de la première utilisation de l'unité de serpillière, le robot effectue la tâche « Aspiration et nettoyage » par défaut.

1. Commencer le nettoyage

Appuyez sur le bouton (du robot ou utilisez l'application pour faire démarrer le robot à partir de la station de base. Ensuite, le robot planifiera l'itinéraire de nettoyage optimal et effectuera la tâche de nettoyage en fonction de la carte créée.

Pour s'assurer que le robot retourne facilement à la station de base après le nettoyage, il est recommandé de faire démarrer le robot à partir de la station de base.
- Les serpillières seront nettoyées avant que le robot ne commence à nettoyer, veuillez patienter.
- Ne déplacez pas la station de base, le réservoir d'eau propre, le réservoir d'eau sale ou la planche à laver pendant toute utilisation.
Le nettoyage à l'eau chaude peut être activé dans l'application pour les tâches de lavage de serpillière. Cela s'applique à tous les modes. Pour éviter les brûlures, ne touchez pas la sortie d'eau lorsque la fonction est activée.

2. Lavage automatique des serpillières

Lors du nettoyage, le robot retournera automatiquement à la station de base pour laver les serpillières en fonction de la fréquence de nettoyage spécifiée des serpillières dans l'application. La station de base remplira automatiquement le réservoir d'eau du robot et le robot reprendra le nettoyage.

1. Vider automatiquement la compartiment à poussière, puis laver et sécher les serpillières

Une fois que le robot a terminé une tâche de nettoyage et retourne à la station de base pour se recharger, la station de base commencera automatiquement à vider le compartiment à poussière, puis nettoiera et séchera les serpillières.

• Si la fonction de vidage automatique est désactivée dans l'application, la station de base ne videra pas automatiquement le compartiment à poussière.

• La station de base videra le compartiment à poussière en fonction du réglage défini dans l'application.

• Nettoyer le réservoir d'eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le réservoir d'eau sale pour éviter toute odeur.

Nettoyage après l'aspiration

Activez la fonction de nettoyage après l'aspiration dans l'application, et le robot retirera automatiquement l'unité de serpillière sur la station de base pour aspirer le sol. Une fois l'aspiration terminée, le robot retournera à la station de base pour installer l'unité de serpillière et la station de base commencera automatiquement à vider le compartiment à poussière. Puis, le robot commencera le nettoyage une fois les brosses principales et la brosse latérale relevées.

Aspiration uniquement

Activez la fonction d'aspiration dans l'application, et le robot retirera automatiquement l'unité de serpillière sur la station de base et commencera à aspirer.

Nettoyage uniquement

Activez la fonction de nettoyage dans l'application, et le robot vérifiera automatiquement si l'unité de serpillière est installée sur la station de base. Sinon, le robot installera l'unité de lavage et commencera à laver une fois les brosses principales et la brosse latérale relevées.

Entretien de routine

FR

Pièces

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant pour l'entretien de routine.

Pièce Fréquence d'entretien		Période de remplacement
Réservoir d'eau sale Après d'haque utilisation		/
Réservoir d'eau propre	6 à 12 moisUne fois toutes les 2 semaines
Brosses principales Tous les
Filtre du compartiment à poussière		Tous les 3 à 6 mois
Brosse latérale
Supports de serpillière /
Filtre de la planche à laver	Tous les 1 à 2 mois	/
Zone d'émission du signal de la station de base	Une fois par mois
Contacts de charge
Évents de vidage automatique
Roue omnidirectionnelle
Capteur de bord
Capteur de distance laser (LDS)
Deux capteurs laser d'alignement 3D
Capteur de tapis
Capteurs de chute

Pièce Fréquence d'entretien		Période de remplacement
Vitre de pare-chocs	Une fois par mois	/
Pare-chocs
Orifice de remplissage d'eau automatique du robot
Dessous du robot
Compartiment à poussière	Nettoyez au besoin
Roues principales
Roues agrippantes
Sac à poussière	dis	Tous les 2 à 4 mois
Serpillières Tous les 1 à 3 m
Anti-incrustant Tous les 1 à 36 mois

Remarque : La fréquence d'entretien et de remplacement dépend de l'utilisation. Si une exception se produit en raison de circonstances particulières, les pièces doivent être entretenues ou remplacées.

Entretien de routine

Filtre de la planche à laver

1. Sortez le robot et retirez le filtre de la planche après la fin du nettoyage de la serpillère.

1. Rincez le filtre de la planche à laver à l'eau propre, essuyez-le et réinstallez-le sur la planche à laver.

1. Utilisez l'application ou appuyez sur le bouton pour ramener le robot à la station de base, ou replacez le robot manuellement.

Entretien de routine

Sac à poussière

1. Retirez le couvercle du réservoir à poussière et jetez le sac à poussière.

Remarque : Tirez vers le haut sur la poignée pour verrouiller le sac et empêcher la poussière et les débris de tomber accidentellement.

1. Installez un nouveau sac à poussière.

1. Réinstallez le couvercle du réservoir à poussière.2. Retirez la poussière et le

Entretien de routine

Brosses principales

1. Appuyez sur les clips de protection de brosse pour retirer la protection de brosse et soulevez les brosses pour les retirer du robot.

1. Retirez les brosses comme illustré sur la figure. Utilisez l'outil de nettoyage fourni pour enlever les cheveux et poils emmêlés dans les brosses. Après le nettoyage, poussez fermement les brosses dans le support de brosse principale jusqu'à ce qu'elles se mettent en place en émettant un clic.

en effettant un calc. Sélec

Remarque : Soyez prudent lorsque vous retirez les brosses principales afin d'éviter toute blessure.

1. Les flèches sérigraphiées orientées vers le haut, insérez le support de la brosse principale dans les fentes vers le bas et de manière inclinée.

1. Alignez l'extrémité avant de la protection de brosse avec la fente, insérez-la vers le bas de manière inclinée, puis appuyez dessus pour la mettre en place.

Entretien de routine

Brosse latérale

Dévissez la brosse latérale à l'aide d'un tournevis, retirez les poils de la brosse, puis revissez-la.

Retirez et nettoyez les supports de serpillière.

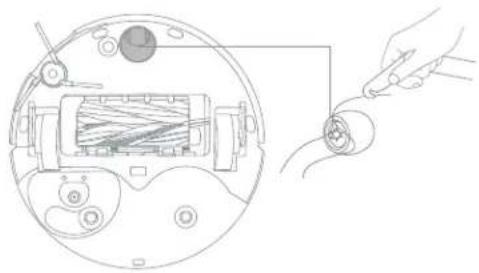

Roue omnidirectionnelle

Utilisez un outil tel qu'un petit tournevis pour séparer l'essieu et le pneu de la roue omnidirectionnelle. N'utilisez pas une force excessive.
- Rincez la roue omnidirectionnelle sous l'eau courante et remettez-la après l'avoir complètement séchée.

Entretien de routine

Roues principales et roues agrippantes

1. Tournez la roue agrippante jusqu'à ce que la fl èche « OUT » pointe vers le haut, puis tirez sur la roue.

1. Utilisez un outil approprié pour retirer les cheveux pris dans la roue principale et la roue agrippante.

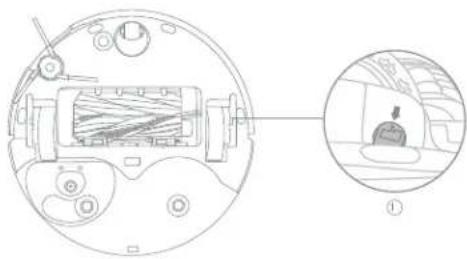

1. Après le nettoyage, tournez la roue principale jusqu'à ce que les deux fl èches soient alignées (voir Figure ①). Avec la fl èche « IN » pointée vers le bas, insérez les roues agrippantes droite et gauche jusqu'à ce qu'elles se mettent en place en cliquant. (voir Figure ②).

Entretien de routine

Filtre et compartiment à poussière

1. Ouvrez le couvercle du robot et appuyez sur la fixation de compartiment a poussiere pour retirer le compartiment a poussiere.

1. Retirez le fi ltre du compartiment à poussière et videz le compartiment.

1. Tapotez doucement le panier du fi ltre pour enlever la saleté.

Remarque : N'essayez pas de nettoyer le filtre avec une brosse, les doigts ou des objets pointus pour éviter de l'endommager.

1. Rincez le compartiment à poussière et le fi ltre à l'eau et séchez-les complètement avant de les réinstaller.

• Rincez le compartiment à poussière et le filtre uniquement à l'eau claire. N'utilisez aucun détergent.
• Utilisez le compartiment à poussière et le filtre uniquement lorsqu'ils sont complètement secs.

Entretien de routine

Capteurs de robot

Essuyez les capteurs de robot à l'aide d'un chiffon doux et sec, comme illustré dans la figure ci-dessous :

Deux capteurs laser d'alignement 3D Vitre de pare-chocs Capteur de distance laser (LDS) Capteur de bord Pare-chocs Capteurs de chute Capteur de tapis

Remarque : Un chiffon humide peut endommager les éléments sensibles dans le robot et la station de base. Veuillez utiliser un chiffon sec pour le nettoyage.

Contacts de charge et zone d'émission du signal

Nettoyez les contacts de charge et la zone d'émission du signal avec un chiffon doux et sec.

Évents de vidage automatique

Nettoyez les évents de vidage automatique du robot et de la station de base à l'aide d'un chiffon doux et sec.

Entretien de routine

Réservoir d'eau sale

1. Retirez le réservoir d'eau sale, enlevez son couvercle et évacuez l'eau sale.

1. Rincez le réservoir d'eau sale à l'eau claire et utilisez l'outil de nettoyage fourni pour nettoyer la paroi intérieure du réservoir d'eau sale.

Remarque : La boule flottante dans le réservoir d'eau sale est une pièce mobile. N'appliquez pas une force excessive lorsque vous la nettoyez pour ne pas l'endommager.

Serpillières

Retirez les serpillières du support pour les remplacer.

Le robot contient une batterie lithium-ion haute performance. Assurez-vous que la batterie reste bien chargée pour une utilisation quotidienne afin de maintenir les performances optimales de la batterie. Si le robot n'est pas utilisé pendant une longue période, éteignez-le et rangez-le. Pour éviter tout risque de dommages lié à une décharge excessive, rechargez le robot au moins une fois tous les trois mois.

Dépannage

Problème Solution
Le robot ne s'allume pas.	La batterie est faible. Rechargez la batterie sur la base et réessayez.La température de la batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner l'appareil à une température comprise entre 0 °C (32 °F) et 40 °C (104 °F).
Le robot ne se recharge pas.	La station de base n'est pas connectée à l'alimentation, veuillez vous assurer que les deux extrémités de son cordon d'alimentation sont correctement branchées.Le contact entre les contacts de charge sur la station de base et le robot est défaillant, veuillez nettoyer les contacts de charge.Vérifiez la présence d'objet étranger au niveau des connecteurs du robot et retirez-le le cas échéant.
Le robot ne se connecte pas au réseau Wi-Fi.	Le mot de passe du réseau Wi-Fi n'est pas correct. Assurez-vous que le mot de passe utilisé pour vous connecter à votre réseau Wi-Fi est correct.Le robot ne prend pas en charge la connexion Wi-Fi 5 GHz. Assurez-vous que le robot est relié à une connexion Wi-Fi 2,4 GHz.Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone avec une bonne couverture Wi-Fi.Le robot peut ne pas être prêt à être configuré. Veuillez quitter et rouvrir l'application, puis essayez à nouveau comme indiqué.
Le robot ne peut pas trouver la station de base et y retourner.	La station de base est déconnectée de l'alimentation ou déplacée lorsque le robot n'est pas dessus. Veuillez connecter la station de base à l'alimentation électrique ou placer le robot sur la station de base pour le charger.Il y a trop d'obstacles autour de la station de base. Placez la station de base dans une zone plus dégagée. Tout déplacement du robot peut entraîner son repositionnement, il recréera alors une carte s'il n'est pas correctement repositionné. Si le robot est trop éloigné de la station de base, il peut ne pas revenir automatiquement à la station de base lui-même, auquel cas vous devrez manuellement placer le robot sur la station de base.Essuyez la zone d'émission du signal sur la station de base pour éliminer la poussière ou les débris.

Dépannage

Problème Solution
Le robot reste bloqué devant la station de base et ne peut pas retourner vers elle.	Assurez-vous qu'il y ait assez d'espace de chaque côté et à l'avant de la station de base pour que le robot ne soit pas bloqué.L'itinéraire pour revenir se recharger est bloqué, par ex. la porte est fermée.Le robot peut glisser si le sol devant la station de base est trop humide. Dans ce cas, nettoyez l'excès d'eau avant de réessayer.Il est recommandé de déplacer la station de base dans un autre endroit et réessayez.Assurez-vous que la plaque d'extension de rampe est correctement installée.
Le robot ne s'éteint pas.	Le robot ne peut pas être désactivé lorsqu'il se recharge. Il est recommandé de déplacer le robot de la station de base, puis de maintenir le bouton ♘enfoncé pendant 3 secondes pour l'éteindre.Si le robot ne peut pas être éteint en effectuant l'étape 1, maintenez le bouton ♘enfoncé pendant 10 secondes pour éteindre le robot de force. Si le problème persiste, contactez le service après-vente.
La vitesse de charge est lente.	La charge complète du robot, lorsque le niveau de la batterie est bas, dure environ 3,5 heures.Si vous utilisez le robot à des températures en dehors de la plage indiquée, la vitesse de charge ralentira automatiquement pour prolonger l'autonomie de la batterie.Les contacts de charge sur le robot et la station de base peuvent être sales, veuillez les essuyer avec un chiffon sec.
Le bruit augmente lors du fonctionnement du robot.	Vérifiez si le compartiment à poussière est bouché. Si c'est le cas, nettoyez-le ou remplacez-le.Un objet est peut-être coincé dans les brosses principales ou le compartiment à poussière. Vérifiez et retirez l'objet.Les brosses principales ou la brosse latérale sont peut-être bloquées. Vérifiez et retirez tous les objets étrangers.Passez le mode d'aspiration sur Standard ou Silencieux.
Le robot se déplace sans suivre l'itinéraire défini.	Les objets tels que cordons d'alimentation et pantoufles doivent être rangés avant d'utiliser le robot.Les surfaces mouillées et glissantes peuvent faire patiner la roue principale. Il est recommandé de sécher les endroits humides avant d'utiliser le robot.Essuyez la vitre de pare-chocs et les capteurs laser d'alignement 3D sur le robot avec un chiffon propre et doux pour les maintenir propres et dégagés.

Dépannage

Problème Solution
Le robot n'a pas trouvé les pièces à nettoyer.	Assurez-vous que la porte de chaque pièce à nettoyer est ouverte.La zone devant la pièce à nettoyer est peut-être glissante et mouillée, et le robot glisse et ne fonctionne pas normalement. Séchez le sol avant d'utiliser le robot.
Le robot ne reprend pas le nettoyage après la recharge.	Assurez-vous que le robot n'est pas programmé sur le mode Ne pas déranger (DND), ce qui peut l'empêcher de reprendre le nettoyage.Le robot ne reprendra pas le nettoyage après l'avoir placé manuellement sur la station de base ou l'avoir envoyé se recharger via l'application ou le bouton ⏻.
La station ne vide pas automatiquement le compartiment à poussière.	Vérifiez si le sac à poussière dans le compartiment à poussière est plein.Si le sac à poussière n'est pas plein, vérifiez si les évents de vidage automatique du robot, de la station de base ou du compartiment à poussière ne sont pas obstrués. Si c'est le cas, dégagez la pièce bloquée.
Le niveau d'eau dans la planche à laver est anormal.	Vérifiez si le joint sur le réservoir d'eau sale est desserré ou mal installé, et fixez-le à nouveau manuellement le cas échéant. Si le problème persiste, contactez l'équipe de service après-vente.Enfoncez légèrement le réservoir d'eau sale pour vous assurer qu'il est correctement installé.Retirez la planche à laver et vérifiez si le tuyau d'eau sale est bouché, et nettoyez-le.Vérifiez la solution de nettoyage. N'ajoutez pas de liquide autre que la solution de nettoyage approuvée.
Le support de serpillière ne se soulève pas normalement.	Veuillez retirer le support de serpillière pour vérifier la présence d'objet étranger coincé à l'intérieur, et essayer de redémarrer le robot. Si le problème persiste, contactez l'équipe de service après-vente.
De l'eau est présente sous le réservoir d'eau propre ou autour du joint d'étanchéité.	Lorsque vous retirez le réservoir d'eau propre, de l'eau contenue dans le tuyau peut être présente sous le réservoir ou autour du joint d'étanchéité. Cela est normal. Veuillez essuyer à l'aide d'un chiffon sec.

Pour plus d'assistance, contactez-nous via https://global.dreametech.com

Caractéristiques techniques

Robot

Modèle RLL74CE
Temps de charge Environ 3,5 h
Tension nominale 14,4 V	---
Puissance nominale 75 W
Fréquence de fonctionnement	2 400-2 483,5 MHz
Puissance de sortie maximale	< 20 dBm

Dans des conditions normales d'utilisation, cet équipement doit être maintenu à une distance de séparation d'au moins 20 cm entre l'antenne et le corps de l'utilisateur.

Cet appareil, ses accessolres, piles et cordons se recyclent

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Modèle RCLE0101-1
Entrée nominale 220-240 V	~ 50-60 Hz
Sortie nominale 20 V 2 A	---
Puissance nominale (pendant le vidage de la poussière)	700 W
Puissance nominale (pendant le nettoyage à l'eau chaude)	1160 W
Puissance nominale (pendant la charge et le séchage)	87 W

Remarque :

• La puissance nominale (pendant le nettoyage à l'eau chaude) est déterminée par la valeur de puissance pendant la période représentative (température de l'eau à 25 °C).
• La puissance nominale (pendant la charge et le séchage) est déterminée par la valeur de puissance pendant la période de pleine charge.

Retrait et élimination de la batterie

La batterie lithium-ion intégrée contient des substances dangereuses pour l'environnement. Avant d'éliminer la batterie, assurez-vous qu'elle est enlevée par un technicien qualifié et déposée dans un centre de recyclage approprié.

• la batterie doit être retirée de l'appareil avant d'être mise au rebut ;
• l'appareil doit être débranché de la source d'alimentation lors du retrait de la batterie ;
• la batterie doit être mise au rebut en toute sécurité.

ATTENTION :

Avant d'enlever la batterie, débranchez l'appareil et déchargez au maximum la batterie.

Les batteries non utilisées doivent être mises au rebut dans un centre de recyclage approprié.

N'exposez pas la batterie dans un environnement à haute température pour éviter les risques d'explosion.

En cas d'usage abusif, du liquide peut s'échapper de la batterie. En cas de contact, rincez à l'eau et consultez un médecin.

Guide pour le retrait :

1. Retournez le robot, utilisez l'outil adapté pour retirer les vis à l'arrière du robot, puis enlevez le couvercle.
2. Débranchez les bornes entre la batterie et la carte de circuit imprimé pour retirer la batterie.

Informations concernant les DEEE

Tous les produits portant ce symbole sont des déchets d'équipements électriques et électroniques (DEEE d'après la directive 2012/19/UE) qui ne doivent pas être mélangés avec les ordures ménagères non triées. Vous devez protéger la santé humaine et l'environnement en déposant votre équipement usagé dans un point de collecte prévu à cet effet pour le recyclage des déchets d'équipements électriques et électroniques, désigné par le gouvernement et les autorités locales. Des procédures d'élimination et de recyclage adéquates permettent d'éviter les effets nocifs sur l'environnement et la santé humaine. Veuillez contacter l'installateur ou les autorités locales pour plus d'informations sur le site, ainsi que les modalités et conditions des points de collecte de ce type.
