MANUAL DE USUARIO L40S Pro Ultra DREAME

Información sobre seguridad

Para evitar una descarga eléctrica, incendios o lesiones provocados por un uso indebido del aparato, debe leer el manual de usuario cuidadosamente antes de usar el aparato y guardarlo para consultas futuras.

Restricciones de uso

Este producto no debe ser usado por niños de menos de 8 años ni personas con deficiencias físicas, sensoriales, intelectuales, o experiencia o conocimiento limitados sin la supervisión de un adulto o tutor para asegurar un uso seguro y evitar riesgos. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

El aparato únicamente se debe usar con la unidad de suministro de energía proporcionada con el aparato.

- Este aparato cuenta con baterías que únicamente pueden ser sustituidas por personas cualificadas.

- Despeje el área a limpiar. Los niños no deben jugar con el aparato. Asegúrese de que niños y mascotas se encuentren a una distancia segura del robot mientras esté en funcionamiento.

- No instale, cargue ni use el aparato en los baños o alrededor de las piscinas.

- Este producto es únicamente para la limpieza de suelos en un entorno doméstico. No lo use en exteriores, en superficies que no sean el suelo, ni en un establecimiento comercial o industrial.

Asegúrese de que el aparato funciona correctamente en un ambiente apropiado. De otro modo, no use el aparato.

Si el cable de alimentación está dañado, debe ser sustituido por un cable especial o conjunto suministrado por el fabricante o su agente de servicio.

Información sobre seguridad

Restricciones de uso

- No use el robot en un área suspendida por encima del nivel del suelo sin barrera protectora.

- No coloque el robot boca abajo. No use la tapa del LDS, la tapa del robot o el paragolpes como asa para el robot.

Use el robot en ambientes con una temperatura ambiente por encima de 0 °C y por debajo de 40 °C. Asegúrese de no haya líquido o sustancias pegajosas en el suelo.

Para evitar daños por arrastre, despeje los objetos sueltos del suelo y retire los cables o los cables de alimentación del camino de limpieza antes de poner en funcionamiento el aparato.

- Retire artículos frágiles o pequeños del suelo para impedir que el robot choque con ellos y los dañe.

- Mantenga el pelo, los dedos y otras partes corporales lejos de la abertura de succión del robot.

· Mantenga la herramienta de limpieza fuera del alcance de los niños.

- No utilice el aparato en una habitación en la que duerman bebés o niños.

- No coloque niños, mascotas o algún artículo encima del robot, independientemente de si está parado o en movimiento.

- Únicamente agua limpia y la solución de limpieza oficialmente aprobada pueden añadirse al depósito de agua limpia. No añada otros líquidos tales como alcohol o desinfectante. La proporción de solución de limpieza y agua limpia puede comprobarse en la botella de solución de limpieza. Mantenga la solución de limpieza fuera del alcance de los niños.

Información sobre seguridad

Restricciones de uso

No use el robot para limpiar objetos que arden. No use el robot para recoger líquidos inflamables o combustibles, gases corrosivos, o ácidos o solventes sin diluir.
No aspire objetos duros o afilados. No use el aparato para recoger objetos tales como piedras, pedazos grandes de papel o algún artículo que pueda taponar el aparato.
Antes de limpiar o realizar el mantenimiento en el aparato hay que retirar el enchufe de la toma de corriente.
No restriegue el robot o la estación base con un trapo mojado ni lo enjuague con líquido. Después de limpiar las piezas lavables, séquelas totalmente antes de volver a instalarlas y utilizarlas.
Use este producto según las instrucciones del Manual de Usuario. Los usuarios son responsables de cualquier pérdida o daño que puedan producirse por el uso indebido de este producto.

Baterías y carga

No use baterías o estaciones base de terceros. El robot únicamente se puede usar con la estación base modelo RCLE0101-1.
No intente usted mismo desensamblar, reparar o modificar la batería o la estación base.
No coloque la estación base cerca de una fuente de calor.
No use un trapo o las manos mojados para restregar o limpiar los contactos de carga de la estación base.
No deseche incorrectamente las baterías antiguas. Las baterías innecesarias deben desecharse en instalaciones de reciclaje apropiadas.

Información sobre seguridad

Baterías y carga

Si el cable de alimentación se daña o se rompe, deje de utilizarlo de inmediato y contacte con el servicio de posventa.
Asegúrese de que el robot esté apagado cuando vaya a ser transportado y manténgalo en su embalaje original si es posible.
Si el robot no se va a usar durante un periodo de tiempo prolongado, cárguelo totalmente, apáguelo y almacénelo en un lugar fresco y seco. Recargue el robot al menos una vez cada 3 meses para evitar que la batería se descargue en exceso.

Información sobre seguridad láser

- El sensor láser de este producto cumple la Norma IEC 60825-1:2014/EN 60825-1:2014/A11:2021 para productos láser Clase 1. Cuando lo use, evite el contacto directo con los ojos.

PRODUCTO LÁSER CLASE 1

PRODUCTO LÁSER DE CONSUMO

EN 50689:2021

Solo para uso en interiores

Lea el manual del operador

Por la presente, Dreame Trading (Tianjin) Co., Ltd. declara que el equipo de radio tipo RLL74CE cumple la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección web: https://global.dreametech.com Para un manual electrónico detallado, vaya a la dirección https://global.dreametech.com/pages/user-manuals-and-faqs

Descripción general del producto

Contenido del embalaje

Cable de alimentación

Placa de extensión de rampa de la estación base

Manual de usuario

Compartimento de detergente automático (preinstalado)

Bolsa de polvo ×2 (1 preinstalada)

Mopa × 2 (preinstalado)

Soporte de almohadilla de mopa ×2

Filtro de la bandeja de lavar (preinstalado)

Solución de limpieza

Herramienta de limpieza

Descripción general del producto

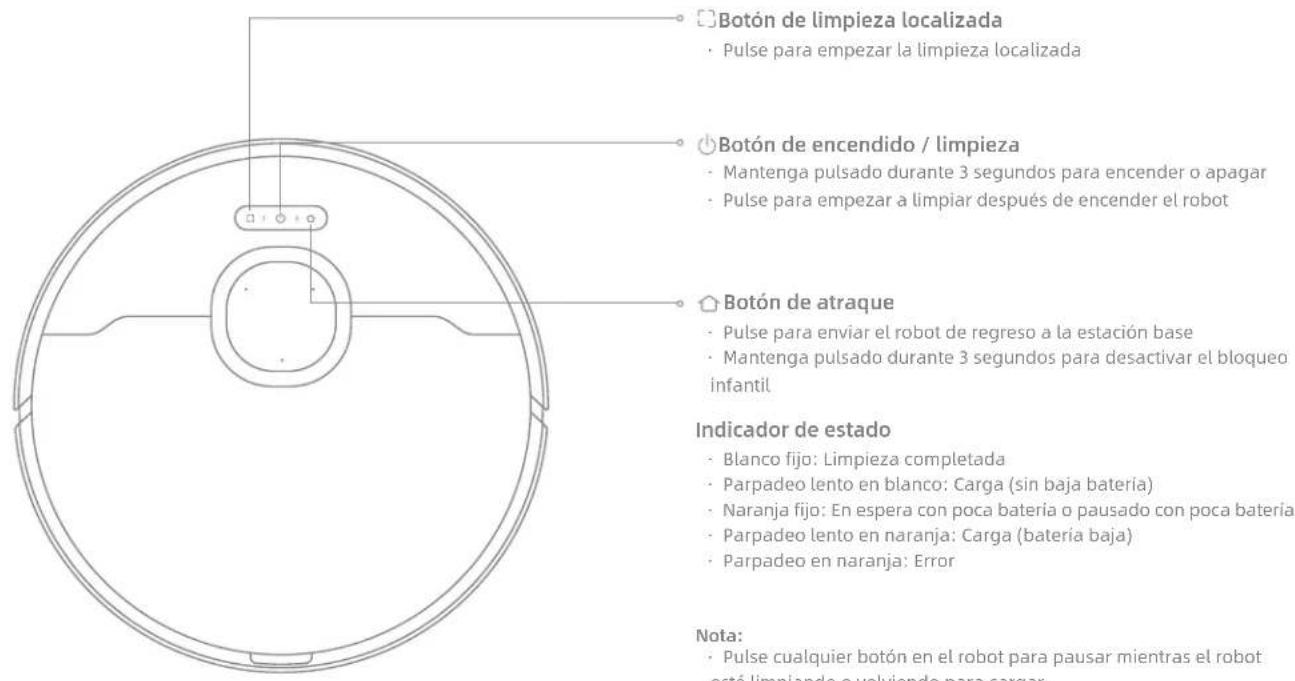

Robot

Botón de limpieza localizada • Pulse para empezar la limpieza localizada Botón de encendido / limpieza • Mantenga pulsado durante 3 segundos para encender o apagar • Pulse para empezar a limpiar después de encender el robot Botón de atraque • Pulse para enviar el robot de regreso a la estación base • Mantenga pulsado durante 3 segundos para desactivar el bloqueo infantil Indicador de estado • Blanco fijo: Limpieza completada • Parpadeo lento en blanco: Carga (sin baja batería) • Naranja fijo: En espera con poca batería o pausado con poca batería • Parpadeo lento en naranja: Carga (batería baja) • Parpadeo en naranja: Error Nota: • Pulse cualquier botón en el robot para pausar mientras el robot esté limpiando o volviendo para cargar

Nota:

• Pulse cualquier botón en el robot para pausar mientras el robot esté limpiando o volviendo para cargar.
• El bloqueo infantil se puede activar/desactivar mediante la aplicación Dreamehome.

Descripción general del producto

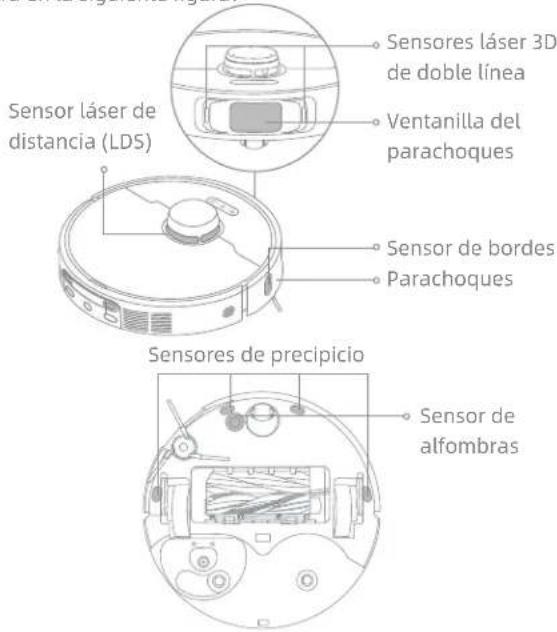

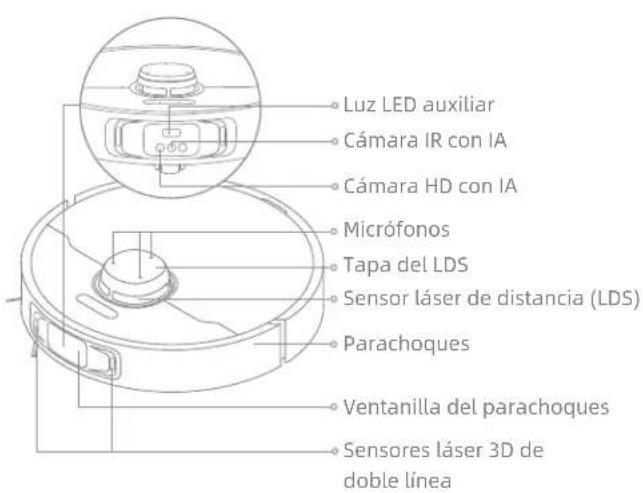

Robot y sensores

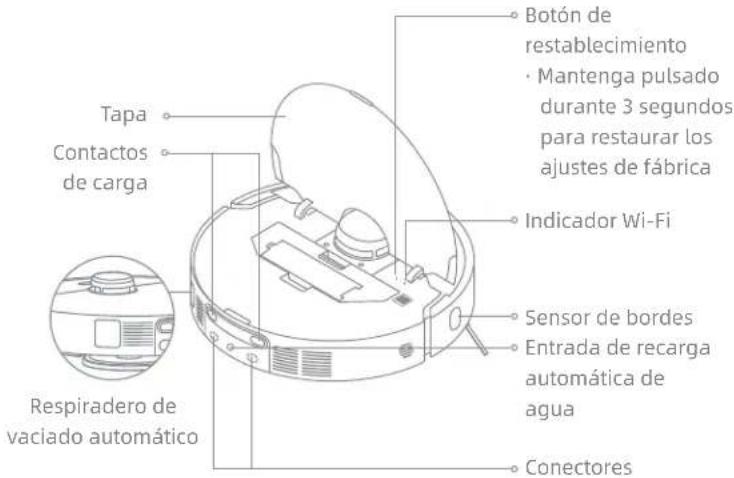

Luz LED auxiliar Cámara IR con IA Cámara HD con IA Micrófonos Tapa del LDS Sensor láser de distancia (LDS) Parachoques Ventanilla del parachoques Sensores láser 3D de doble línea

Tapa Contactos de carga Respiradero de vaciado automático Botón de restablecimiento Mantenga pulsado durante 3 segundos para restaurar los ajustes de fábrica Indicador Wi-Fi Sensor de bordes Entrada de recarga automática de agua Conectores

Descripción general del producto

Robot y sensores

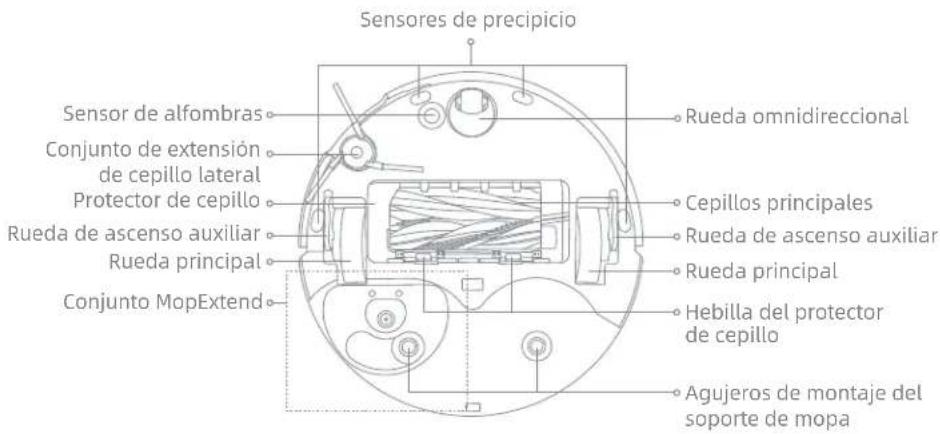

Sensores de precipicio Sensor de alfombras Conjunto de extensión de cepillo lateral Protector de cepillo Rueda de ascenso auxiliar Rueda principal Conjunto MopExtend Rueda omnidireccional Cepillos principales Rueda de ascenso auxiliar Rueda principal Hebilla del protector de cepillo Agujeros de montaje del soporte de mopa

Caja de polvo

Presilla de caja de polvo Respiradero de vaciado automático Filtro Presilla de filtro

Conjunto de mopa

Área de fijación de mopa Soporte de mopa Mopa

Descripción general del producto

Estación base De Tapa Depósito de agua usada Depósito de agua limpia Tapa del depósito de polvo Bandeja de lavar Filtro de la bandeja de lavar Placa de extensión de rampa Presilla del depósito de agua Bola flotante Depósito de agua limpia Presilla del depósito de agua Tubo de agua Filtro Inhibidor de incrustaciones Flotador

Descripción general del producto

Estación base

Indicador de estado - Blanco fijo: La estación base está conectada a la alimentación - Naranja fijo: La estación base tiene un error Compartimento de detergente automático Filtro Respiraderos de vaciado automático Área de señalización Ranura de bolsa de polvo Contactos de carga Salida para añadir agua automáticamente

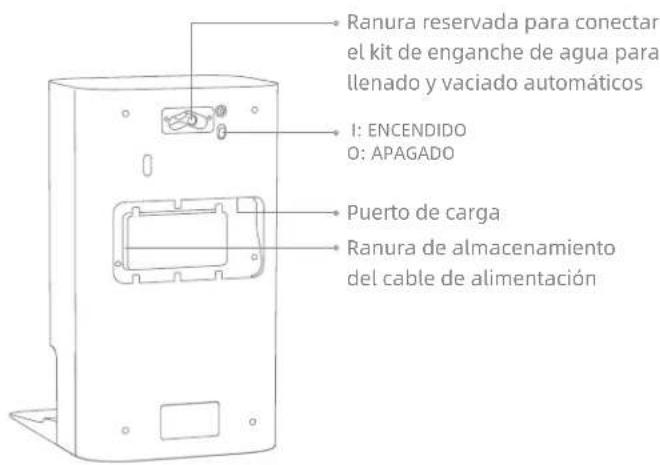

Ranura reservada para conectar el kit de enganche de agua para llenado y vaciado automáticos I: ENCENDIDO O: APAGADO Puerto de carga Ranura de almacenamiento del cable de alimentación

Nota: El kit de enganche de agua para llenado y vaciado automáticos se tiene que comprar por separado. (Únicamente disponible en regiones específicas)

Preparando su hogar

Antes de limpiar, retire los artículos inestables, frágiles, valiosos o peligrosos, y recoja los cables, la ropa, los juguetes y los objetos afilados y rígidos del suelo para evitar que se enreden, se arañen o se golpeen con el robot causando pérdidas.

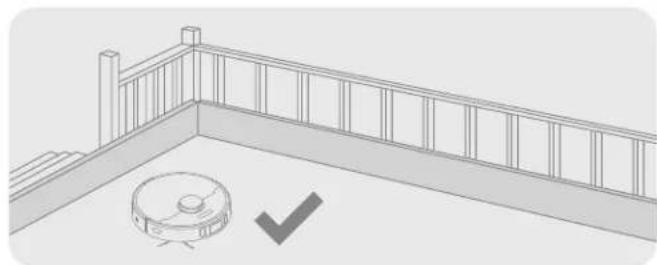

Antes de empezar a limpiar, ponga una barrera física en el borde de las escaleras para garantizar un funcionamiento seguro y fluido del robot.

Abra la puerta de la habitación que va a limpiar y coloque los muebles en el lugar apropiado para hacer más espacio.

Para evitar que el robot no reconozca áreas que se tienen que limpiar, no permanezca de pie delante del robot, el umbral, en el pasillo o lugares estrechos.

Nota:

• Cuando utilice el robot por primera vez, sigalo mientras realiza la limpieza para quitar de inmediato cualquier obstáculo potencial.
• La luz LED auxiliar proporcionará iluminación auxiliar en ambientes con poca luz.
  No aspire objetos rígidos como piedras, bolas de acero ni piezas de juguetes, u objetos afilados como residuos de construcción, cristales rotos y clavos, de lo contrario el suelo podría rayarse.

Antes de usar

1. Colocar la estación base y conectar a una toma eléctrica

Coloque la estación base en un lugar lo más abierto posible con una buena señal Wi-Fi. Deje suficiente espacio como se muestra en la figura y reitre los objetos en el área sombreada. Inserte el cable de alimentación en la estación base y conéctelo a la toma.

>5 cm >5 cm >1 m

I: O: Insert alir qu

I: ENCENDIDO O: APAGADO

Inserte firmemente el cable de alimentación hacia arriba hasta que se encienda el indicador.

Nota:

• Asegúrese de que ningún objeto pueda bloquear el área de señalización.
  Para evitar que las manchas de agua mojen los suelos de madera o las alfombras, se recomienda colocar la estación base sobre suelos de baldosas o de mármol.

2. Instalar la placa de extensión de rampa

Filtro de la bande de lavar

Nota: Asegúrese de que el filtro de la bandeja de lavar esté instalado en su sitio.

Antes de usar

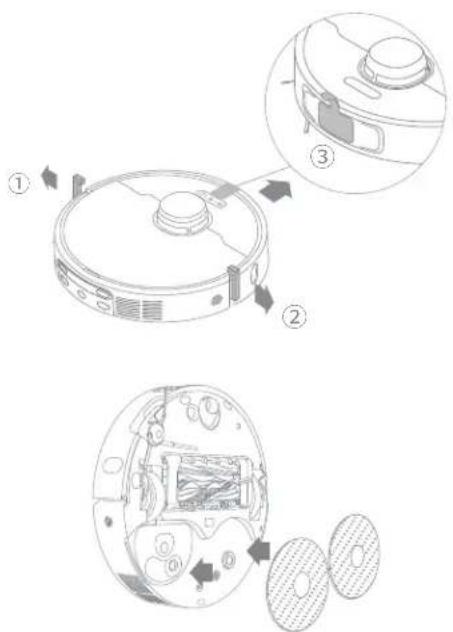

1. Retirar las protecciones del robot e instalar el conjunto de mopa

1. Conectar el Robot a la estación base

Mantenga pulsado el botón (en el robot durante 3 segundos para encenderlo. Coloque el robot sobre la estación base con el conjunto de mopa mirando hacia la bandeja de lavar. Se oirá una notificación por voz cuando el robot se conecte con éxito a la estación base. Después de cargar totalmente el robot, los indicadores de estado en el robot y la estación base permanecerán iluminados durante 10 minutos y luego se atenuarán.

Nota: Antes de usarlo por primera vez, se recomienda cargar totalmente el robot. Cuando el robot no se pueda encender después de agotarse la batería, conecte manualmente el robot a la estación base para cargarlo.

Antes de usar

5. Añadir la solución de limpieza

(1) Retire la tapa del depósito de polvo y saque el compartimento de detergente automático.
(2) Abra la tapa superior del compartimento y añada solución de limpieza.
(3) Cierre la tapa del compartimento, colóquelo de nuevo en la estación base y luego vuelva a montar la tapa del depósito de polvo. La solución de limpieza se añadirá automáticamente al trabajar.

El compartimento de detergente automático se puede llenar con solución de limpieza para su uso. Para evitar un mal funcionamiento, no añada líquido distinto a la solución de limpieza oficialmente aprobada.
- Instale el compartimento de detergente automático hasta que encaje en su sitio.

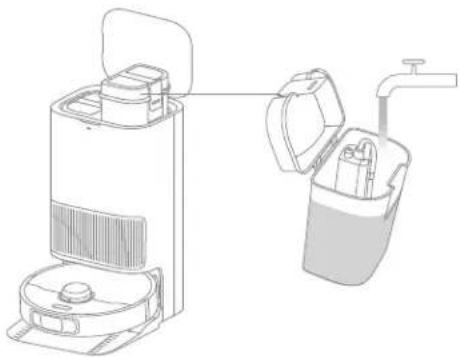

6. Añada agua al depósito de agua limpia

Saque el depósito de agua limpia de la estación base y llénelo con agua limpia. A continuación, instálelo de nuevo en la estación base.

Nota: No llene el depósito de agua con agua caliente, esto podría provocar que el depósito se deforme.

Conexión con la app Dreamehome

1. Descargar la app Dreamehome

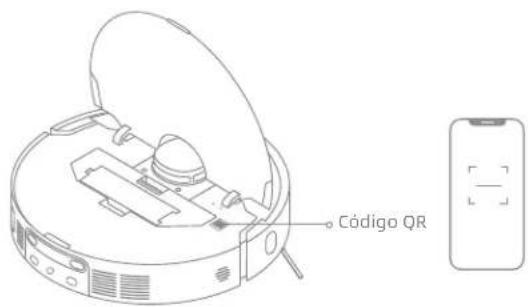

Escanee el código QR del robot, o busque "Dreamehome" en la App Store para descargarla e instalarla.

Código QR

Nota:

• Solo compatible con Wi-Fi de 2,4 GHz.
• Debido a actualizaciones del software de la app, el funcionamiento real puede diferir de las indicaciones que hay en este manual. Siga las instrucciones en función de la versión actual de la app.

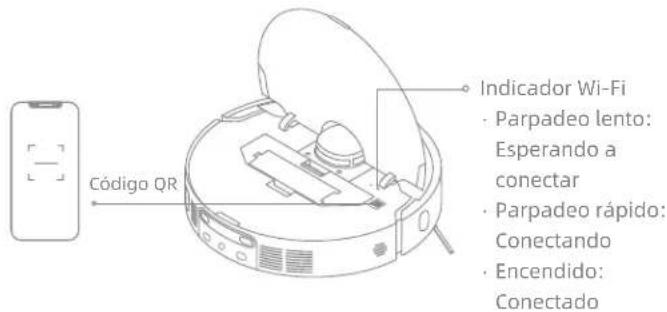

2. Añadir un dispositivo

Abra la app Dreamehome, toque "Escanear el código QR para conectarse" y vuelva a escanear el mismo código QR en el robot para añadir el dispositivo. Siga las indicaciones para finalizar la conexión Wi-Fi.

Nota: Para restablecer la Wi-Fi, repita el paso 2 y luego siga las indicaciones para finalizar la conexión Wi-Fi.

Código QR Indicador Wi-Fi - Parpadeo lento: Esperando a conectar - Parpadeo rápido: Conectando - Encendido: Conectado

Modo de uso

Encender/apagar

Mantenga pulsado el botón durante 3 segundos para encender el robot. El indicador de encendido permanecerá encendido. O bien, coloque el robot en la estación base alineando los contactos de carga del robot con los de la estación base, y, a continuación, el robot se encenderá automáticamente y empezará a cargar. Para apagar el robot, aléjelo de la estación base y mantenga pulsado el botón durante 3 segundos.

Mapeo rápido

Después de configurar la red por primera vez, siga las instrucciones de la aplicación para crear rápidamente un mapa. El robot comenzará a mapear sin limpiar. El proceso de mapeo se completará cuando el robot regrese a la estación base y el mapa se guardará automáticamente.

Pausa/Reposo

Cuando el robot esté funcionando, pulse cualquier botón para pausarlo. Si el robot está pausado más de 10 minutos, entra automáticamente en modo de reposo. Todos los indicadores del robot se apagan. Para activar el robot, pulse cualquier botón del robot o la estación base, o use la app.

Nota: Si el robot se pone en pausa y se coloca en la estación base, termina el proceso de limpieza actual.

Reanudación automática de la limpieza

Si las baterías tienen muy poca carga, el robot vuelve automáticamente a la estación base para cargar. Después de cargar hasta el nivel de batería adecuado, el robot retomará las tareas de limpieza no finalizadas.

Nota: Para usar esta función, activela en la app.

Modo no molestar (DND)

Cuando el robot se pone en el modo No Molestar (DND), impedirá que el robot retome la limpieza. El modo DND está inhabilitado de manera predeterminada desde la fábrica. Se puede usar la app para habilitar el modo DND o modificar el periodo DND. El periodo DND es 22:00-8:00 de manera predeterminada.

Nota:

Las tareas de limpieza programada se realizarán de la manera habitual durante el periodo DND.
- Cuando termine el período DND, el robot reanudará la limpieza donde la dejó.

Limpieza localizada

Cuando el robot está en espera, pulse brevemente el botón para habilitar el modo de limpieza localizada. En este modo, el robot limpia un área de forma cuadrada de 1,5 × 1,5 metros a su alrededor y vuelve a su punto de partida una vez que se completa la limpieza localizada.

Reinicio del robot

Si el robot deja de responder o no puede apagarse, mantenga pulsado el botón durante 10 segundos para forzar el apagado. A continuación, mantenga pulsado el botón durante 3 segundos para encender el robot.

Modo de uso

Aspirar y pasar la mopa

Nota: Cuando se usa el conjunto de mopa por primera vez, el robot realiza la tarea de "Aspirar y pasar la mopa" de manera predeterminada.

1. Empezar a limpiar

Pulse el botón (en el robot o use la app para que el robot empiece desde la estación base. Luego el robot planificará la ruta de limpieza óptima y realizará la tarea de limpieza en función del mapa creado.

Para asegurarse de que el robot vuelve fácilmente a la estación base después de limpiar, se recomienda hacer que el robot empiece desde la estación base.
Las mopas se limpiarán antes de que el robot comience a pasar la mopa, espere con paciencia.
- No mueva la estación base, el depósito de agua limpia, el depósito de agua usada o el filtro de la bandeja de lavar durante su funcionamiento.
La limpieza con agua caliente puede activarse en la app para lavar las mopas, lo que se aplica a todos los modos. Para evitar quemaduras, no toque la salida de agua de cuando la función esté activada.

2. Lavado automático de la mopa

Cuando está limpiando, el robot vuelve automáticamente a la estación base para lavar las mopas en función de la frecuencia de limpieza de mopa especificada en la App. La estación base recargará automáticamente el depósito de agua del robot y este retomará la limpieza.

1. Vaciar automáticamente la caja de polvo y lavar y secar las mopas

Cuando el robot finaliza una tarea de limpieza y vuelve a la estación base para cargarse, la estación base vaciará automáticamente la caja de polvo y después lavará y secará las mopas.

• Si la función de vaciado automático está desactivada en la app, la estación base no vaciará automáticamente la caja de polvo.

• La estación base vaciará la caja de polvo según el ajuste en la app.

• Limpieza del depósito de agua usada

Cuando el robot haya completado su tarea, limpie el depósito de agua usada para evitar olores.

Pasar la mopa después de aspirar

Active la función de pasar la mopa después de aspirar en el app y el robot retirará automáticamente el conjunto de mopa en la estación base para aspirar el suelo. Después de aspirar, el robot volverá a la estación base para instalar el conjunto de mopa y la estación base vaciará automáticamente la caja de polvo. Y, a continuación, el robot empezará a pasar la mopa después de levantar los cepillos principales y el cepillo lateral.

Solo aspirar

Active la función de aspirar en la app y el robot retirará automáticamente el conjunto de mopa en la estación base y empezará a aspirar.

Solo mopa

Active la función de pasar la mopa en la app y el robot comprobará automáticamente si el conjunto de mopa está instalado en la estación base. Si no es así, el robot instalará el conjunto de mopa y empezará a pasarla después de subir los cepillos principales y el cepillo lateral.

Mantenimiento rutinario

Piezas

Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la app o en la siguiente tabla de mantenimiento rutinario.

Pieza	Frecuencia de mantenimiento	Frecuencia de sustitución
Depósito de agua usada	Después de cada uso	/
Depósito de agua limpia	6 a 12 mesesUna vez cada 2 semanas
Cepillos principales Cada
Filtro de la caja de polvo		Cada 3 a 6 meses
Cepillo lateral
Soportes de mopa /
Filtro de la bandeja de lavar	Una vez cada 1 a 2 meses	/
Área de señalización de la estación base	Una vez al mes
Contactos de carga
Respiraderos de vaciado automático
Rueda omnidireccional
Sensor de bordes
Sensor láser de distancia (LDS)
Sensores láser 3D de doble línea
Sensor de Alfombras
Sensores de precipicio

Pieza	Frecuencia de mantenimiento	Frecuencia de sustitución
Ventanilla del parachoques	Una vez al mes	/
Parachoques
Entrada de recarga automática de agua del robot
Parte inferior del robot
Caja de polvo	Limpie cuando sea necesario

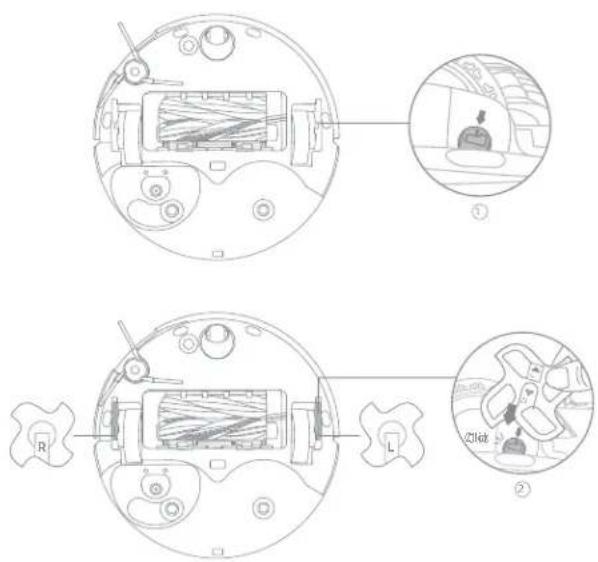

Ruedas principal
Ruedas de ascenso auxiliares
Bolsa de polvo	/	Cada 2 a 4 meses
Mopas Cada 1 a 3 meses
Inhibidor de incrustaciones		Cada 18 a 36 meses

Nota: La frecuencia de mantenimiento y sustitución depende del uso real. Si ocurre una excepción debido a circunstancias especiales, se recomienda un mantenimiento o sustitución inmediatos.

Mantenimiento rutinario

Filtro de la bandeja de lavar

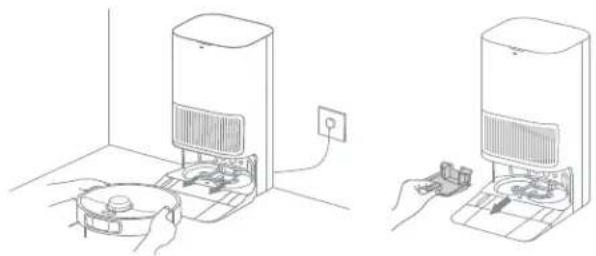

1. Saque el robot y retire el filtro de la bandeja de lavar una vez se complete la limpieza de la mopa.

1. Enjuague el filtro de la bandeja de lavar con agua limpia, limpielo y, a continuación, vuelva a instalarlo en la bandeja de lavar.

1. Use la aplicación o pulse el botón para devolver el robot a la estación base, o colóquelo manualmente.

Mantenimiento rutinario

Bolsa de polvo

1. Retire la tapa del depósito de polvo y deseche la bolsa de polvo. 3. Instale una nueva bolsa de polvo.

Nota: Tirar del tirador hacia arriba sellará la bolsa para evitar que polvo y restos se caigan accidentalmente.

1. Quite el polvo y la suciedad del filtro con un paño seco.

1. Reinstale la tapa del depósito de polvo.

Mantenimiento rutinario

Cepillos principales

1. Presione las presillas del protector de cepillo hacia dentro para quitar el protector de cepillo y sacar los cepillos del robot.

1. Saque los cepillos como se muestra en la figura. Use la herramienta de limpieza proporcionada para quitar los pelos enredados en los cepillos. Después de la limpieza, presione firmemente para introducir los cepillos en el soporte del cepillo principal hasta que escuche un chasquido.

Nota: Tenga cuidado cuando saque los cepillos principales para evitar lesiones.

1. Con las flechas impresas mirando hacia arriba, inserte el soporte del cepillo principal en los huecos inclinándolo hacia abajo.

1. Alinee la parte delantera del protector de cepillo con el hueco, insértelo inclinándolo hacia abajo, y luego presiónelo en su lugar.

Mantenimiento rutinario

Cepillo lateral

Desenrosque el cepillo lateral con un desatornillador, quite el pelo del cepillo, y vuelva a enroscarlo.

Retire y limpie los soportes de mopa.

Nota:
- Use una herramienta como un pequeño destornillador para separar el eje y el neumático de la rueda omnidireccional. No ejerza excesiva fuerza.
- Enjuague la rueda omnidireccional con agua corriente y vuelva a ponerla después de secarla completamente.

Mantenimiento rutinario

Ruedas de ascenso auxiliares y ruedas principales

1. Gire la rueda de ascenso auxiliar hasta que la fl echa "OUT" apunte hacia arriba y, a continuación, saque la rueda.

1. Utilice una herramienta adecuada para quitar los pelos enredados en la rueda principal y la rueda de ascenso auxiliar.

1. Después de limpiar, gire la rueda principal para alinear las dos fl echas (véase la Figura ①). A continuación, con la fecha "IN" apuntando hacia abajo, inserte las ruedas de ascenso auxiliares izquierda y derecha como corresponde hasta que encajen en su sitio. (véase la Figura ②).

Mantenimiento rutinario

Caja de polvo y fi ltro

1. Abra la cubierta del robot y presione la presilla del recipiente para retirar la caja de polvo.

caja de polvo.

1. Retire el fi ltro de la caja de polvo y vacíe la caja de polvo.

1. Golpee suavemente la canasta del fi ltro para eliminar la suciedad.

Nota: No intente limpiar el filtro con un cepillo, los dedos u objetos afilados para evitar daños.

1. Enjuague la caja de polvo y el fi otro con agua y séquelos completamente antes de reinstalar.

• Enjuague la caja de polvo y el filtro con agua únicamente. No utilice detergente.
• Use la caja de polvo y el filtro únicamente cuando estén completamente secos.

Mantenimiento rutinario

Sensores del robot

Limpie los sensores del robot usando un trapo suave y seco, como se muestra en la siguiente figura:

Sensor láser de distancia (LDS) Sensores láser 3D de doble línea Ventanilla del parachoques Sensor de bordes Parachoques Sensores de precipicio Sensor de alfombras

Nota: Un paño húmedo puede dañar los elementos sensibles dentro del robot y la estación base. Utilice un paño seco para la limpieza.

Contactos de carga y zona de señalización

Limpie los contactos de carga y el área de señalización con un paño suave y seco.

Respiraderos de vaciado automático

Limpie los respiraderos de vaciado automático del robot y la estación base con un paño suave y seco.

Mantenimiento rutinario

Depósito de agua usada

1. Retire el depósito de agua usada, abra su tapa y vierta el agua usada.

1. Enjuague el depósito de agua usada con agua limpia, y use la herramienta de limpieza proporcionada para limpiar la pared interior del depósito de agua usada.

Nota: La bola flotante en el depósito de agua usada es una pieza móvil. No aplique demasiada fuerza al limpiarla para evitar dañarla.

Mopas

Retire las mopas de los soportes de mopa para sustituirlas.

El robot cuenta con una batería de iones de litio de alto rendimiento. Asegúrese de que la batería permanezca bien cargada para el uso diario a fin de mantener un rendimiento óptimo. Si el robot se usa durante un periodo de tiempo prolongado, apáguelo y guárdelo. Para evitar daños por descarga excesiva, cargue el robot al menos una vez cada tres meses.

Resolución de problemas

Problema Solución
El robot no se enciende.	La batería tiene poca carga. Recargue el robot en la base de carga y pruebe de nuevo.La temperatura de la batería está demasiado baja o demasiado alta. Se recomienda hacer funcionar el aparato a una temperatura entre 0 °C (32 °F ) y 40 °C (104 °F ).
El robot no se carga.	La estación base no está conectada a la fuente de alimentación, asegúrese de que ambos extremos del cable de alimentación estén enchufados correctamente.El nivel de contacto entre los contactos de carga de la estación base y el robot es deficiente, por favor limpie los contactos de carga.Verifique si hay algún objeto extraño en los conectores del robot y, si lo hay, elimínelo.
El robot no puede conectarse a la red Wi-Fi.	La contraseña de la red Wi-Fi es incorrecta. Asegúrese de que la contraseña utilizada para conectarse a su red Wi-Fi sea correcta.El robot no admite una conexión Wi-Fi de 5 GHz. Asegúrese de que el robot esté conectado a una conexión Wi-Fi de 2,4 GHz.La señal de Wi-Fi es débil. Asegúrese de que el robot esté en un área con buena cobertura Wi-Fi.Es posible que el robot no esté listo para configurarse. Salga de la aplicación y vuelva a entrar, e inténtelo de nuevo según las instrucciones.
El robot no puede encontrar y regresar a la estación base.	La estación base está desconectada de la alimentación o se ha movido cuando el robot no estaba en ella.Conecte la estación base al suministro de energía o coloque el robot sobre la estación base para cargar.Hay demasiadas obstrucciones alrededor de la estación base. Coloque la estación base en un área más abierta.Mover el robot puede hacer que se reposicione, y volverá a crear un mapa si el reposicionamiento falla. Si el robot está demasiado lejos de la estación base, es posible que no pueda regresar automáticamente por sí solo, en cuyo caso deberá colocar manualmente el robot en la estación base.Limpie el área de señalización de la estación base para eliminar el polvo o la suciedad.

Resolución de problemas

Problema Solución
El robot se atasca delante de la estación base y no puede volver a ella.	Compruebe si hay suficiente espacio en ambos lados o delante de la estación base para evitar que el robot que bloqueado.La ruta de regreso para cargar está bloqueada, por ejemplo la puerta está cerrada.El robot puede resbalarse si el suelo delante de la estación base está demasiado mojado. Si es así, elimine el exceso de agua antes de volver a intentarlo.Se recomienda mover la estación base a un lugar diferente y volver a intentarlo.Asegúrese de que la placa de extensión de rampa esté instalada correctamente.
El robot no se apaga.	El robot no se puede apagar cuando está cargando. Se recomienda mover el robot desde la estación base y luego mantener pulsado el botón durante 3 segundos para apagarlo.Si el robot no se puede apagar con el paso 1, mantenga pulsado el botón durante 10 segundos para forzar el apagado del robot. Si el problema persiste, contacte con el servicio posventa.
La velocidad de carga es lenta.	Se necesitan aproximadamente 3,5 horas para cargar completamente el robot cuando la batería tiene poca carga.Si utiliza el robot a temperaturas fuera del intervalo especificado, la velocidad de carga disminuirá automáticamente para prolongar la duración de la batería.Los contactos de carga del robot y la estación base pueden estar sucios, limpielos con un paño seco.
El ruido aumenta mientras el robot está en funcionamiento.	Compruebe si el filtro de la caja de polvo está taponado. Si es así, limpielo o sustitúyalo.Un objeto duro puede quedar atrapado en los cepillos principales o en la caja de polvo. Compruébelo y retire cualquier objeto duro.Los cepillos principales o el cepillo lateral pueden estar enredados. Compruébelo y retire objetos extraños.Cambie el modo de succión a Estándar o Silencio.
El robot se mueve sin seguir la ruta establecida.	Los objetos como cables de alimentación y pantuflas deben mantenerse ordenados antes de usar el robot.Trabajar en superficies resbaladizas provoca que la rueda principal resbale. Se recomienda secar los lugares mojados antes de usar el robot.Limpie la ventanilla del parachoques y los sensores láser 3D de doble línea con un paño limpio y suave y para mantenerlos limpios y desobstruidos.

Resolución de problemas

Problema Solución
El robot omite las habitaciones que deben limpiarse.	Asegúrese de que las puertas de las habitaciones a limpiar estén abiertas.El lugar delante de la sala a limpiar puede estar mojado y resbaladizo, haciendo que el robot resbale y trabaje anormalmente. Seque el suelo antes de usar el robot.
El robot no reanuda la limpieza después de la carga.	Asegúrese de que el robot no esté en modo No Molestar (DND), lo que prohibirá que reanude la limpieza.El robot no reanudará la limpieza después de colocarlo manualmente en la estación base o enviarlo a cargar mediante la app o el botón ⬇.
La estación no puede vaciar automáticamente la caja de polvo.	Compruebe si la bolsa de polvo en el depósito está llena.Si la bolsa de polvo no está llena, compruebe si hay obstrucción en los respiraderos de vaciado automático del robot, la estación base o la caja de polvo. Si es así, limpie oportunamente la parte bloqueada.
El nivel de agua en la bandeja de lavar es anómalo.	Compruebe si el sellado del depósito de agua usada está suelto o no está instalado correctamente y, en caso afirmativo, reajústelo manualmente. Si el problema persiste, contacte con el equipo de servicio posventa.Presione suavemente el depósito de agua usada para asegurarse de que esté instalado correctamente.Retire el filtro de la bandeja de lavar y compruebe si la salida de agua residual está bloqueada y límpiela.Compruebe la botella de solución de limpieza. No añada líquido distinto a la solución de limpieza aprobada oficialmente.
El soporte de mopase sube de manera anómala.	Retire el soporte de mopá para comprobar si hay objetos extraños atascados en él, e intente reiniciar el robot. Si el problema persiste, contacte con el equipo de servicio posventa.
Hay agua debajo del depósito de agua limpia o alrededor de la junta de sellado.	Cuando se extrae el depósito de agua limpia, algo de agua del tubo puede quedar debajo del depósito o alrededor de la junta de sellado. Esto es normal. Restriegue con un trapo seco.

Para obtener más ayuda, contacte con nosotros en https://global.dreametech.com

Especificaciones

Robot E

Modelo RLL74CE
Tiempo de carga Aprox. 3,5 horas
Tensión asignada 14,4 V	---
Potencia nominal 75 W
Frecuencia de funciona- miento	2400-2483,5 MHz
Potencia máxima de salida <	20 dBm

En condiciones normales de uso, este equipo debe mantenerse a una distancia de, al menos, 20 cm entre la antena y el cuerpo del usuario.

Modelo RCLE0101-1
Entrada nominal 220-240 V	~ 50-60 Hz
Salida nominal 20 V 2 A	---
Potencia nominal (durante el vaciado de polvo)	700 W
Potencia nominal (durante la limpieza con agua caliente)	1160 W
Potencia nominal (durante la carga y el secado)	87 W

Nota:

• La potencia nominal (durante la limpieza con agua caliente) se determina por el valor de potencia durante el periodo representativo (temperatura de agua 25 °C).
• La potencia nominal (durante la carga y el secado) se determina por el valor de potencia durante un periodo de carga completa.

Eliminación y retirada de la batería

La batería de iones de litio integrada contiene sustancias que son peligrosas para el medio ambiente. Antes de eliminar la batería, asegúrese de que la batería sea retirada por técnicos cualificados y desechada en instalaciones de reciclaje apropiadas.

• Se debe retirar la batería del aparato antes de tirarlo;
• el aparato debe desconectarse del suministro eléctrico cuando se retire la batería;
• asegúrese de desechar la batería de forma segura.

PRECAUCIÓN:

Antes de retirar la batería, desconecte la alimentación y agote la batería al máximo.

Las baterías innecesarias deben desecharse en instalaciones de reciclaje apropiadas.

No la exponga a ambientes de alta temperatura para evitar riesgos de explosión.

En condiciones abusivas, el líquido puede ser expulsado de la batería. Si ocurre un contacto, enjuague con agua y busque ayuda médica.

Guía de retirada:

1. Voltee el robot, use una herramienta apropiada para retirar los tornillos de la parte posterior del robot, y luego retire la tapa.
2. Desenchufe los terminales entre la batería y la placa PCB para retirar la batería.

Información RAEE

Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (RAEE según la directiva 2012/19/UE) que no deben mezclarse con residuos domésticos sin clasificar. En cambio, debe proteger la salud humana y el medio ambiente entregando sus residuos de aparatos a un punto de recogida designado para el reciclaje de basura de aparatos eléctricos y electrónicos, nombrado por el gobierno o las autoridades locales. La correcta eliminación y reciclaje ayudarán a evitar posibles consecuencias negativas para el medio ambiente y la salud humana. Contacte con el instalador o las autoridades locales para más información acerca de la ubicación así como términos y condiciones de tales puntos de recogida.

Saco para o pó x 2 (1 pré-instalado)

esfregona x 2 (pré-instalada)

Suporte da esfregona × 2

Ferramenta de limpeza

2. Adicionar dispositivo

1. Iniciar a limpeza

1. Volte a instalar a tampa do depósito para o pó.
