GEBRUIKSAANWIJZING L40S Pro Ultra DREAME

Veiligheidsinformatie

Om elektrische schokken, brand of letsel door verkeerd gebruik van het toestel te voorkomen, dient u de gebruikershandleiding zorgvuldig te lezen voordat u het toestel gebruikt en te bewaren voor toekomstig gebruik.

Gebruiksbeperkingen

- Dit product mag niet zonder toezicht van een ouder of voogd worden gebruikt door kinderen jonger dan 8 jaar of personen met fysieke, zintuiglijke of geestelijke tekortkomingen of met beperkte ervaring of kennis, om een veilige bediening te waarborgen en risico's te vermijden. Schoonmaken en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

• Het toestel mag alleen worden gebruikt met de meegeleverde voeding.
• Dit toestel bevat batterijen die alleen door specialisten kunnen worden vervangen.
• Maak de zone die gereinigd moet worden leeg. Kinderen mogen niet met dit toestel spelen. Zorg ervoor dat kinderen en huisdieren terwijl de robot in werking is op veilige afstand blijven.
• Installeer, gebruik en laad het toestel niet op in badkamers of in de buurt van zwembaden.
• Dit product is uitsluitend bestemd voor vloerreiniging in een huishoudelijke omgeving. Gebruik het niet buitenshuis, op niet-vloeroppervlakken of in een commerciële of industriële omgeving.
  Zorg ervoor dat het toestel correct werkt in een geschikte omgeving. Gebruik het toestel anders niet.
• Als het netsnoer beschadigd is, dient het vervangen te worden door een speciaal snoer of een samenstel dat verkrijgbaar is bij de fabrikant of zijn serviceagent.

Veiligheidsinformatie

NL

Gebruiksbeperkingen

Gebruik de robot niet in een ruimte die zich boven vloerniveau bevindt zonder een veiligheidsbarrière.

- Plaats de robot niet ondersteboven. Gebruik de LDS-afdekking, klep van de robot of stootrand niet als handgreep voor de robot.

- Gebruik de robot in omgevingen met een omgevingstemperatuur hoger dan 0 °C en lager dan 40 °C. Zorg ervoor dat er geen vloeistof of kleverige substantie op de vloer liegt.

- Om schade of letsel door slepen te voorkomen, verwijdert u losse voorwerpen van de vloer en verwijdert u kabels of netsnoeren op het reinigingspad voordat u het toestel gebruikt.

- Verwijder breekbare of kleine voorwerpen van de vloer om te voorkomen dat de robot er tegenaan stoot en deze beschadigt.

Houd haar, vingers en andere lichaamsdelen uit de buurt van de zuigopening van de robot.

· Houd het schoonmaakgereedschap buiten het bereik van kinderen.

- Gebruik het toestel niet in een kamer waar een baby of kind slaapt.

- Plaats geen kinderen, huisdieren of andere voorwerpen bovenop de robot, ongeacht of deze stilstaat of beweegt.

Alleen schoon water en de officieel goedgekeurde reinigingsmiddel mogen aan de schoonwatertank worden toegevoegd. Voeg geen andere vloeistof toe, zoals alcohol of ontsmettingsmiddel. De verhouding tussen de reinigingsmiddel en schoon water kan worden gecontroleerd op de fles met reinigingsmiddel. Houd het reinigingsmiddel buiten het bereik van kinderen.

Veiligheidsinformatie

Gebruiksbeperkingen

Gebruik de robot niet om brandende voorwerpen te reinigen. Gebruik de robot niet om ontvlambare of brandbare vloeistoffen, corrosieve gassen, onverdunde zuren of oplosmiddelen op te nemen.

• Zuig geen harde of scherpe voorwerpen op. Gebruik het toestel niet om voorwerpen op te rapen zoals stenen, grote stukken papier of andere voorwerpen die het toestel kunnen verstoppen.
• De stekker moet uit het stopcontact worden gehaald alvorens het toestel schoon te maken of te onderhouden.
• Veeg de robot of het basisstation niet af met een natte doek en spoel ze niet af met een vloeistof. Laat wasbare en gereinigde onderdelen volledig opdrogen alvorens ze weer te installeren en te gebruiken.
• Gebruik dit product volgens de instructies in de gebruikershandleiding. Gebruikers zijn verantwoordelijk voor verlies of schade als gevolg van onjuist gebruik van dit product.

Batterijen en opladen

- Gebruik geen batterij of basisstation van derden. De robot kan alleen worden gebruikt met een basisstation van het model RCLE0101-1.

- Probeer de batterij of het basisstation niet zelf te demonteren, repareren of aan te passen.

- Plaats het basisstation niet in de buurt van een warmtebron.

- Gebruik geen natte doek of natte handen om de oplaadcontacten van het basisstation af te vegen of schoon te maken.

- Gooi oude batterijen op de juiste manier weg. Niet-gebruikte accu's moeten worden afgevoerd naar een geschikt recyclingbedrijf.

Veiligheidsinformatie

NL

Batterijen en opladen

• Als het netsnoer beschadigd of gebroken is, stop dan onmiddellijk met het gebruik ervan en neem contact op met de klantenservice.
  Zorg ervoor dat de robot tijdens het vervoer is uitgeschakeld en indien mogelijk in de originele verpakking wordt bewaard.
  Als de robot voor langere tijd niet wordt gebruikt, laad deze dan volledig op, schakel deze uit en bewaar deze op een koele, droge plaats. Laad de robot minstens elke 3 maanden op om overontlading van de batterij te voorkomen.

Informatie over laserveiligheid

- De lasersensor in dit product voldoet aan de IEC 60825-1:2014/EN 60825-1:2014/A11:2021 norm voor klasse 1 laserproducten. Vermijd direct oogcontact tijdens het gebruik.

Alleen voor gebruik binnenshuis

Lees de gebruikershandleiding

Hierbij verklaart Dreame Trading (Tianjin) Co., Ltd. dat de radioapparatuur van het type RLL74CE in overeenstemming is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://global.dreametech.com Ga voor een gedetailleerde elektronische handleiding naar https://global.dreametech.com/pages/user-manuals-and-faqs

Productoverzicht

Inhoud van de verpakking

Verlengplaat voor oprijplaat van basisstation

Gebruikershand- leiding

Compartiment voor automatisch reinigingsmiddel (voorgeïnstalleerd)

Stofzak × 2 (1 voorgeinstalleerd)

Dweilpad × 2 (voorgeïnstalleerd)

Dweilpadhouder × 2

Wasbordfilter (voorgeinstalleerd)

Reinigingsmiddel

Schoonmaakge- reedschap

Productoverzicht

NL

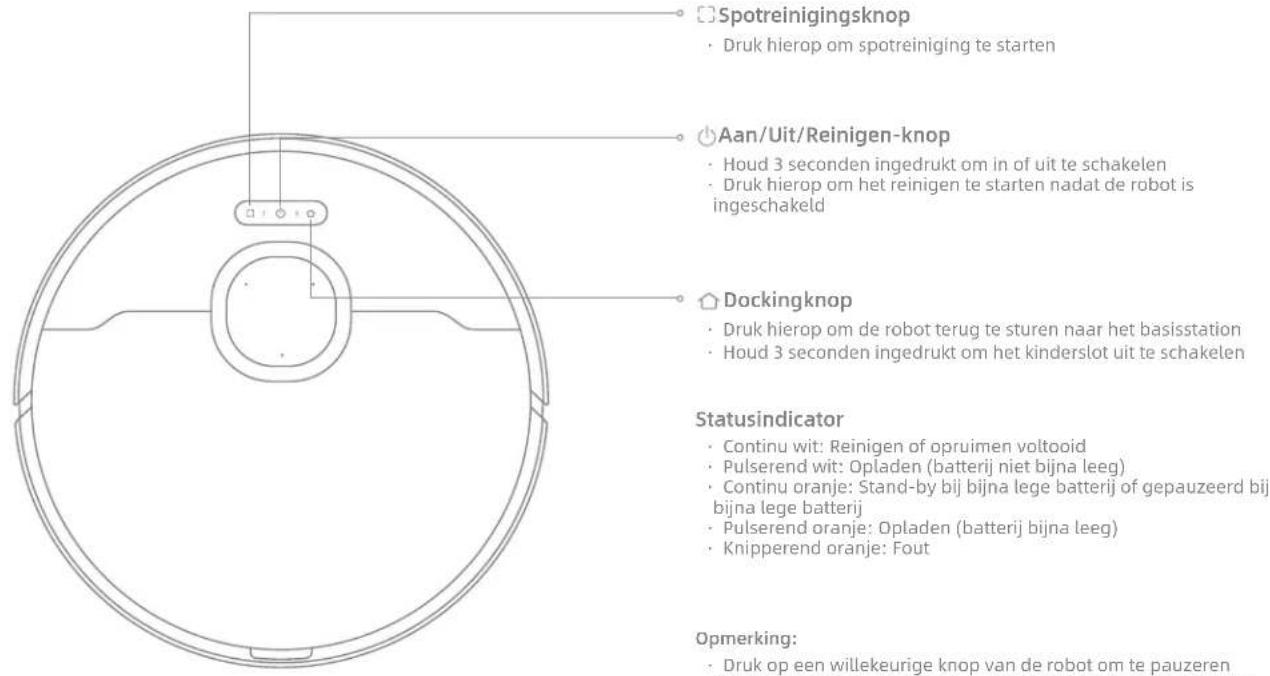

Robot

Spotreinigingsknop • Druk hierop om spotreiniging te starten Aan/Uit/Reinigen-knop • Houd 3 seconden ingedrukt om in of uit te schakelen • Druk hierop om het reinigen te starten nadat de robot is ingeschakeld Dockingknop • Druk hierop om de robot terug te sturen naar het basisstation • Houd 3 seconden ingedrukt om het kinderslot uit te schakelen Statusindicator • Continu wit: Reinigen of opruimen voltooid • Pulserend wit: Opladen (batterij niet bijna leeg) • Continu oranje: Stand-by bij bijna lege batterij of gepauzeerd bij bijna lege batterij • Pulserend oranje: Opladen (batterij bijna leeg) • Knipperend oranje: Fout Opmerking: • Druk op een willekeurige knop van de robot om te pauzeren

□Spotreinigingsknop

• Druk hierop om spotreiniging te starten

Aan/Uit/Reinigen-knop

- Houd 3 seconden ingedrukt om in of uit te schakelen - Druk hierop om het reinigen te starten nadat de robot is ingeschakeld

Dockingknop

- Druk hierop om de robot terug te sturen naar het basisstation - Houd 3 seconden ingedrukt om het kinderslot uit te schakelen

Statusindicator

- Continu wit: Reinigen of opruimen voltooid - Pulserend wit: Opladen (batterij niet bijna leeg) - Continu oranje: Stand-by bij bijna lege batterij of gepauzeerd bij bijna lege batterij - Pulserend oranje: Opladen (batterij bijna leeg) - Knipperend oranje: Fout

Opmerking:

- Druk op een willekeurige knop van de robot om te pauzeren terwijl de robot aan het reinigen is of terugkeert om op te laden. - Het kinderslot kan worden ingeschakeld/uitgeschakeld via de Dreamehome-app.

Productoverzicht

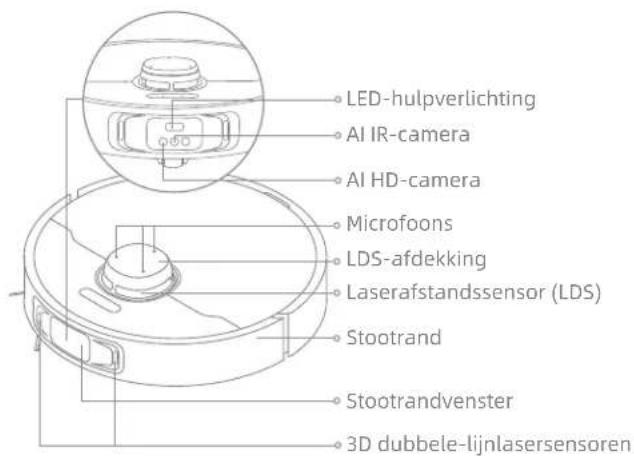

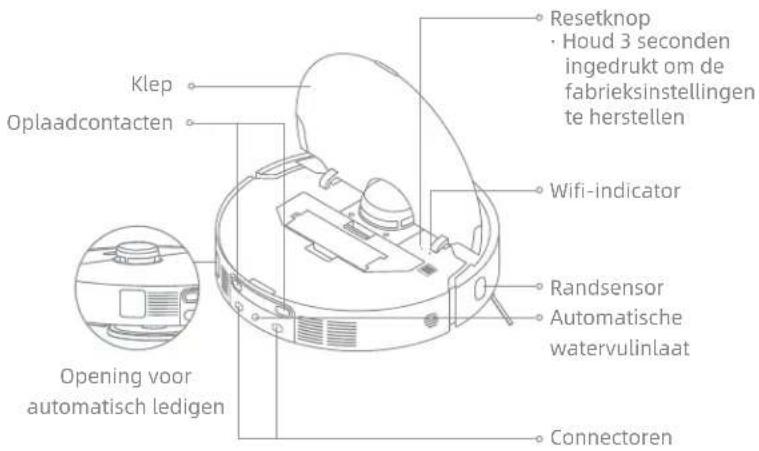

Robot en sensoren

LED-hulpverlichting AI IR-camera AI HD-camera Microfoons LDS-afdekking Laserafstandssensor (LDS) Stootrand Stootrandvenster 3D dubbele-lijnlasersensoren

Resetknop • Houd 3 seconden ingedrukt om de fabrieksinstellingen te herstellen Klep Oplaadcontacten Wifi-indicator Randsensor Automatische watervulinlaat Connectoren Opening voor automatisch ledigen

Productoverzicht

NL

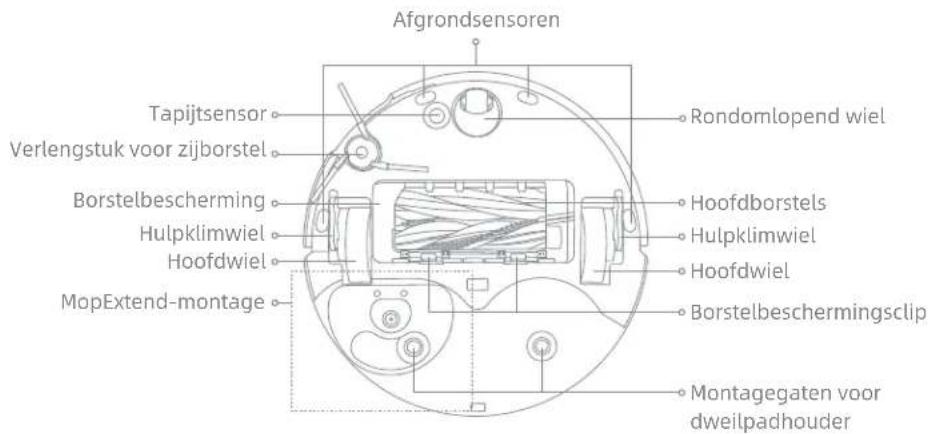

Robot en sensoren

Afgrondensoren Tapijtsensor Rondomlopend wiel Verlengstuk voor zijborstel Borstelbescherming Hoofdborstels Hulpklimwiel Hoofdwiel MopExtend-montage Hulpklimwiel Hoofdwiel Borstelbeschermingsclip Montagegaten voor dweilpadhouder

Stofbak

Stofbakklem Opening voor automatisch ledigen Filter Filterklem

Dweileenheid

Bevestigingsoppervlak voor dweilpad Dweilpadhouser Dweilpad

Productoverzicht

Basisstation V Klep Vuilwatertank Schoonwatertank Stofreservoirdeksel Wasbord Wasbordfilter Verlengplaat voor oprijplaat Watertankclip Vlotterbal Schoonwatertank Watertankclip Waterleiding Filter Kalkaanslagremmer Vlotter

Productoverzicht

NL

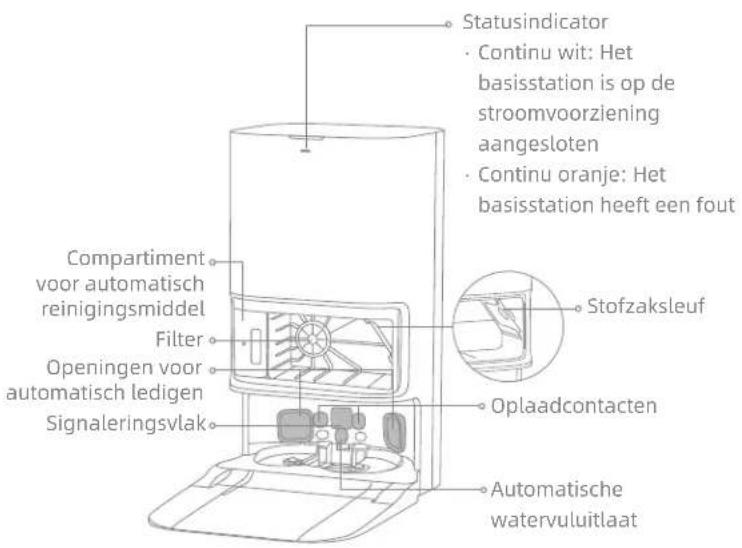

Basisstation

Statusindicator • Continu wit: Het basisstation is op de stroomvoorziening aangesloten • Continu oranje: Het basisstation heeft een fout Compartment voor automatisch reinigingsmiddel Filter Openingen voor automatisch ledigen Signaleringsvlak Stofzaksleuf Oplaadcontacten Automatische watervuluitlaat

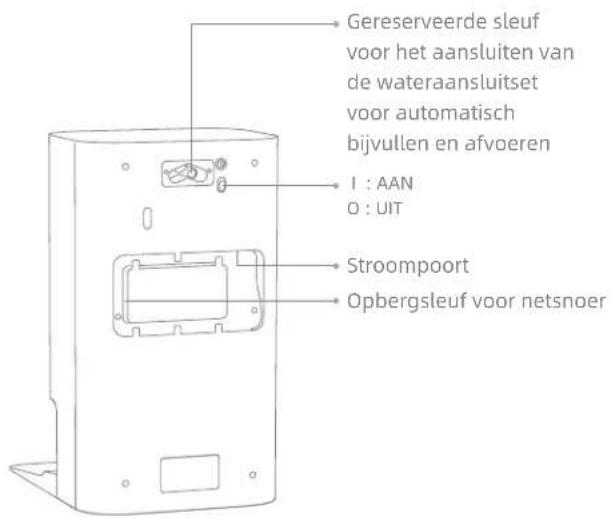

Gereserveerde sleuf voor het aansluiten van de wateraansluitset voor automatisch bijvullen en afvoeren I : AAN O : UIT Stroompoort Opbergsleuf voor netsnoer

Opmerking: De wateraansluitset voor automatisch bijvullen en aftappen moet apart worden aangeschaft. (Alleen beschikbaar in bepaalde regio's)

Bereid uw huis voor

Verwijder vóór het reinigen onstabiele, breekbare, waardevolle of gevaarlijke voorwerpen en ruim kabels, doeken, speelgoed, harde voorwerpen en scherpe voorwerpen op de vloer op om te voorkomen dat ze verstrikt raken, gekrast of omgestoten worden door de robot en schade veroorzaken.

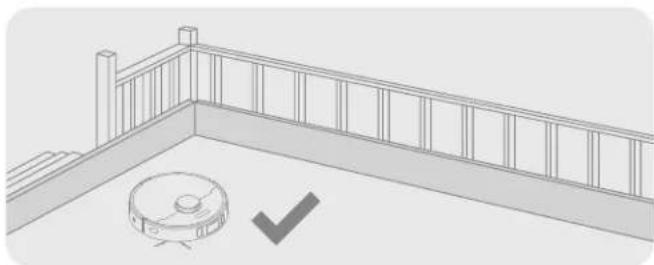

Plaats vóór het reinigen een fysieke barrière bij de rand van de trap, zodat de robot veilig en soepel kan werken.

Open de deur van de kamer die moet worden gereinigd, en zet het meubilair op de juiste plaats om meer ruimte over te laten.

Om te voorkomen dat de robot zones die gereinigd moeten worden niet herkent, mag u niet vóór de robot, drempel, gang of smalle plaatsen staan.

Opmerking:

• Wanneer u de robot voor de eerste keer bedient, volg deze dan tijdens het reinigen om eventuele obstakels tijdig te verwijderen.
• De LED-hulpverlichting zorgt voor extra verlichting in slecht verlichte omgevingen.
• Zuig geen harde voorwerpen op zoals stenen, stalen kogels en speelgoedonderdelen, of scherpe voorwerpen zoals bouwafval, gebroken glas en spijkers, anders kunnen de grond krassen oplopen.

Vóór gebruik

1. Het basisstation plaatsen en aansluiten op een stopcontact

Plaats het basisstation op een plek die zo open mogelijk is met een goed wifi-signaal. Laat genoeg ruimte over zoals aangegeven in de afbeelding en verwijder alle voorwerpen in het gearceerde gebied. Steek het netsnoer in het basisstation en steek de stekker in het stopcontact.

>5 cm >5 cm >1 m

Zorg ervoor dat geen voorwerpen het signaleringsvlak blokkeren.
Om te voorkomen dat watervlekken de houten vloeren of tapijten beschadigen, wordt aanbevolen om het basisstation op tegel- of marmeren vloeren te plaatsen.

1. Installeer de verlengplaat voor de oprijplaat

Opmerking: Zorg ervoor dat het wasbordfilter op zijn plaats zit.

Vóór gebruik

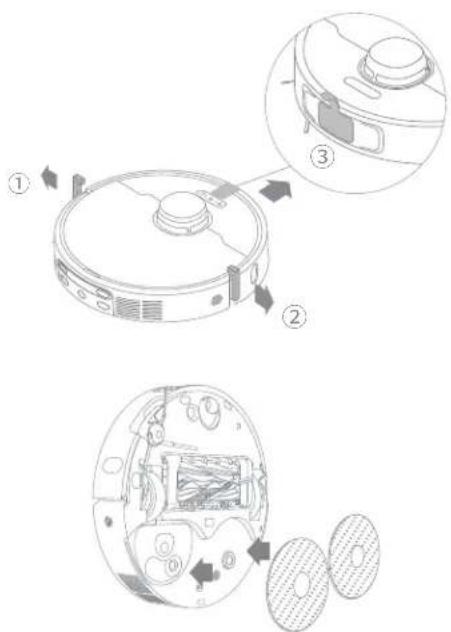

1. Verwijder de robotbeschermingen en installeer de dweileenheid

1. De robot verbinden met het basisstation

Houd de knop op de robot 3 seconden ingedrukt om deze in te schakelen. Plaats de robot op het basisstation met de dweileenheid in de richting van het wasbord. Vervolgens hoort u een gesproken melding wanneer de robot met succes verbinding maakt met het basisstation. Nadat de robot volledig is opgeladen, zullen de statusindicatoren op de robot en het basisstation gedurende 10 minuten blijven branden en vervolgens dimmen.

Opmerking: Het wordt aanbevolen de robot volledig op te laden vóór het eerste gebruik ervan. Als de robot niet kan worden ingeschakeld nadat de batterij leeg is, sluit deze dan handmatig aan op het basisstation om het op te laden.

Vóór gebruik

5. Reinigingsmiddel toevoegen

(1) Verwijder het stofreservoirdeksel en trek het compartiment voor automatisch reinigingsmiddel eruit.
(2) Open het bovenste deksel van het compartiment en voeg het reinigingsmiddel toe.
(3) Sluit het deksel van het compartiment, plaats het terug in het basisstation en breng vervolgens het stofreservoirdeksel weer aan. Het reinigingsmiddel wordt tijdens het gebruik automatisch toegevoegd.

• Het compartiment voor automatisch reinigingsmiddel kan worden gevuld met reinigingsoplossing voor gebruik. Voeg geen andere vloeistof toe dan het officieel goedgekeurde reinigingsmiddel om storingen te helpen voorkomen.
• Installeer het compartiment voor automatisch reinigingsmiddel totdat deze op zijn plaats vastklikt.

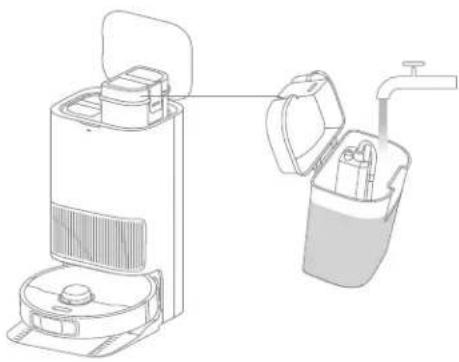

6. Voeg water toe aan de schoonwatertank

Haal de schoonwatertank uit het basisstation en vul de tank met schoon water. Plaats het vervolgens terug in het basisstation.

Opmerking: Doe geen heet water in de watertank dit kan vervorming van de tank veroorzaken.

Verbinding maken met de Dreamehome-app

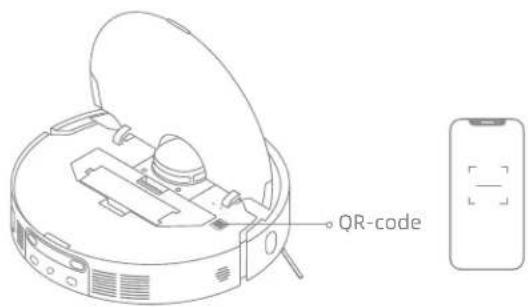

1. Download de Dreamehome-app

Scan de QR-code op de robot, of zoek "Dreamehome" in de appstore om de app te downloaden en te installeren.

QR-code

Opmerking:

• Alleen 2,4 GHz wifi wordt ondersteund.
• Als gevolg van upgrades in de app-software kunnen de daadwerkelijke handelingen afwijken van de aanwijzingen in deze handleiding. Volg de instructies op basis van de huidige app-versie.

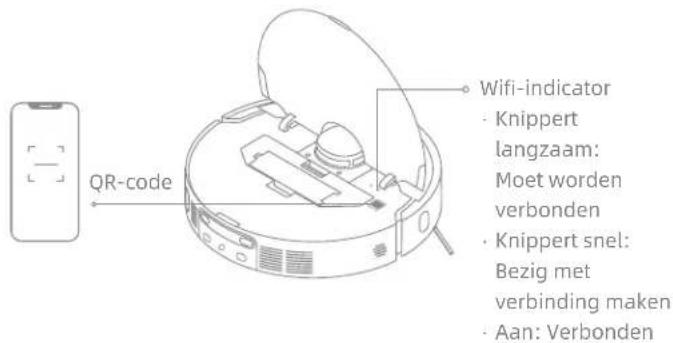

2. Apparaat toevoegen

Open de Dreamehome-app, tik op "Scan QR-code om verbinding te maken" en scan dezelfde QR-code op de robot opnieuw om het apparaat toe te voegen. Volg de aanwijzingen om de wifi-verbinding te voltooien.

Opmerking: Om wifi te resetten, herhaalt u stap 2 en volgt u de aanwijzingen om de wifi-verbinding te voltooien.

Wi-Fi-indicator • Knippert langzaam: Moet worden verbonden • Knippert snel: Bezig met verbinding maken • Aan: Verbonden

Hoe te gebruiken

In-/uitschakelen

Houd de knop ^13 seconden ingedrukt om de robot in te schakelen. De stroomindicator zal blijven branden. Of plaats de robot op het basisstation door de oplaadcontacten van de robot uit te lijnen met die van het basisstation, waarna de robot automatisch wordt ingeschakeld en begint op te laden. Om de robot uit te schakelen, verwijdert u de robot van het basisstation en houdt u de knop ^13 seconden ingedrukt.

Snel in kaart brengen

Nadat u het netwerk voor de eerste keer hebt geconfigureerd, volgt u de instructies in de app om snel een kaart aan te maken. De robot zal beginnen met het in kaart brengen zonder reiniging. Wanneer de robot terugkeert naar het basisstation, is het proces voor het in kaart brengen voltooid en wordt de kaart automatisch opgeslagen.

Pauze/slapen

Als de robot aan het werk is drukt u op deze knop om deze te pauzeren.

Als de robot langer dan 10 minuten is gepauzeerd, gaat deze automatisch naar de slaapmodus. Alle indicatoren op de robot zullen uitgaan. Druk op een willekeurige knop op de robot of gebruik de app om de robot te ontwaken.

Opmerking: Als de robot wordt gepauzeerd en in het basisstation wordt geplaatst, wordt het huidige reinigingsproces beëindigd.

Als de batterij te zwak is, keert de robot automatisch terug naar het basisstation om op te laden. Na het opladen tot het juiste batterijniveau zal deze onafgemaakte reinigingstaken hervatten. Opmerking: Schakel deze functie in de app in om deze te gebruiken.

Niet-Storen-modus (DND)

Als de robot in de niet-storen-modus (DND) staat, zal deze het reinigen niet kunnen hervatten. De DND-modus wordt in de fabriek standaard uitgeschakeld. U kunt de app gebruiken om de DND-modus in te schakelen of de DND-periode ervan aan te passen. De DND-periode is standaard ingesteld op 22:00-08:00.

Opmerking:

• De geplande reinigingstaken worden tijdens de DND-periode gewoon uitgevoerd.
• De robot zal na het verstrijken van de DND-periode het reinigen hervatten waar deze de vorige keer gestopt is.

Spotreiniging

Wanneer de robot in stand-by staat, drukt u kort op de knop om de spotreinigingsmodus in te schakelen. In deze modus reinigt de robot een vierkant gebied van 1,5 × 1,5 meter rondom en keert deze terug naar zijn beginpunt zodra de spotreiniging is voltooid.

De robot herstarten

Als de robot niet meer reageert of niet kan worden uitgezet, houdt u de knop ⏻10 seconden ingedrukt om het uitschakelen te forceren. Houd vervolgens de knop ⏻3 seconden ingedrukt om de robot in te schakelen.

Hoe te gebruiken

Stofzuigen en dweilen

Opmerking: Bij het eerste gebruik van de dweileenheid voert de robot standaard de taak "Stofzuigen en dweilen" uit.

1. Starten met reiniging

Druk op de knop op de robot, of gebruik de app om de robot te laten starten vanaf het basisstation. De robot zal vervolgens de optimale reinigingsroute bepalen en deze taak uitvoeren volgens de plattegrond.

• Het wordt aanbevolen de robot te laten starten vanuit het basisstation om ervoor te zorgen dat de robot hier na het reinigen gemakkelijk naar kan terugkeren.
• De dweilpads worden schoongemaakt voordat de robot begint te dweilen, wacht geduldig.
• Verplaats het basisstation, de schoonwatertank, de vuilwatertank of het wasbordfilter niet tijdens het gebruik.
• Heetwaterreiniging kan in de app worden ingeschakeld voor het schoonmaken van de dweilpad, wat geldt voor alle modi. Raak de waterafvoer niet aan wanneer de functie wordt ingeschakeld, om verbranding te voorkomen.

2. Automatisch wassen van de dweil

Bij het reinigen keert de robot automatisch terug naar het basisstation om de dweilpads te wassen op basis van de schoonmaakfrequentie van de dweilpads die in de app is opgegeven. Het basisstation zal automatisch de watertank van de robot bijvullen en de robot zal verder gaan met reinigen.

1. Automatisch ledigen van de stofbak en wassen en drogen van de dweilpads

Nadat de robot klaar is met een reinigingstaak en naar het basisstation terugkeert om op te laden, zal het basisstation de stofbak automatisch ledigen en vervolgens de dweilpads wassen en drogen.

• Als de functie voor automatisch ledigen is uitgeschakeld in de app, zal het basisstation de stofbak niet automatisch leegmaken.

• Het basisstation zal de stofbak ledigen volgens de instelling in de app.

• De vuilwatertank schoonmaken

Nadat de robot zijn taak heeft voltooid, dient u de vuilwatertank schoon te maken om geuren te voorkomen.

Dweilen na stofzuigen

Schakel de functie dweilen na stofzuigen in de app in, en de robot verwijdert automatisch de dweileenheid op het basisstation om de vloer te stofzuigen. Nadat het stofzuigen is voltooid, zal de robot terugkeren naar het basisstation om de dweileenheid te installeren en zal het basisstation automatisch de stofbak ledigen. Daarna begint de robot te dweilen nadat de hoofdborstels en zijborstel omhoog zijn gebracht.

Alleen stofzuigen

Schakel de functie stofzuigen in de app in, en de robot verwijdert automatisch de dweileenheid op het basisstation en begint met stofzuigen.

Alleen dweilen

Schakel de functie dweilen in de app in, en de robot controleert automatisch of de dweileenheid is geïnstalleerd op het basisstation. Als dat niet het geval is, installeert de robot de dweileenheid en begint te dweilen nadat de hoofdborstels en zijborstel omhoog zijn gebracht.

Routinematig onderhoud

Onderdelen

Om de robot in goede staat te houden, is het raadzaam om het gebruik van accessoires in de app of de volgende tabel te raadplegen voor routinematig onderhoud.

Onderdeel Onderhoudsfrequentie Vervangingsperiode
Vuilwatertank Na elk gebruik		/
Schoonwatertank	Eens per 2 weken
Hoofdborstels		Elke 6 tot 12 maanden
Filter van stofbak		Elke 3 tot 6 maanden
Zijborstel
Dweilpadhouders /
Wasbordfilter Eens per 1	tot 2 maanden	/
Signaleringsvlak van het basisstation	Eens per maand
Oplaadcontacten
Openingen voor automatisch ledigen
Rondomlopend wiel

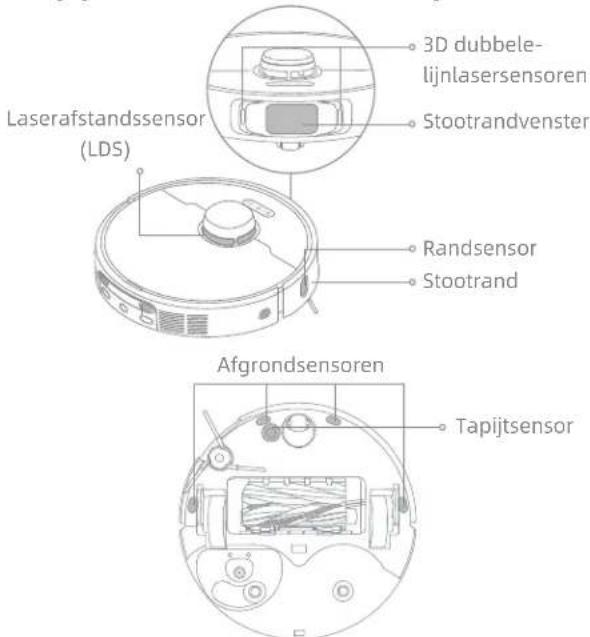

Randsensor
Laserafstandssensor (LDS)
3D dubbele-lijnlasersensoren
Tapijtsensor
Afgrondsensoren

Onderdeel Onderhoudsfrequentie Vervangingsperiode
Stootrandvenster	Eens per maand	/
Stootrand
Automatische watervulinlaat van de robot
Onderkant van de robot
Stofbak	Maak het schoon indien nodig
Hoofdwielen
Hulpklimwielen
Stofzak	maanden	Elke 2 tot 4 maanden
Dweilpads Elke 1 tot 3 maanden
Kalkaanslagremmer		Elke 18 tot 36 maanden

Opmerking: De frequentie van onderhoud en vervanging is afhankelijk van het daadwerkelijke gebruik. Indien er zich vanwege bijzondere omstandigheden een uitzondering voordoet, wordt snel onderhoud of vervanging aanbevolen.

Routinematig onderhoud

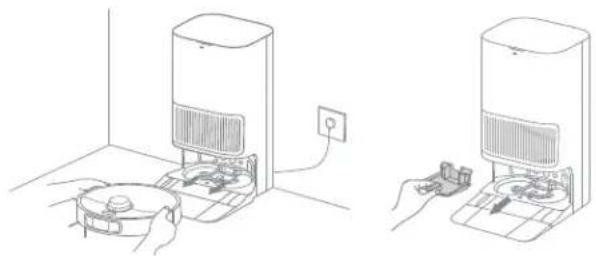

Wasbordfilter

1. Haal de robot uit het basisstation en verwijder het wasbordfilter nadat de reiniging van de dweilpad is voltooid.

1. Spoel het wasbordfilter af met schoon water, veeg het schoon en plaats het vervolgens terug in het wasbord.

1. Gebruik de app of druk op de knop 10m de robot terug te sturen naar het basisstation, of zet de robot handmatig terug.

Routinematig onderhoud

Stofzak

1. Verwijder het stofreservoirdeksel en gooi de stofzak weg. 3. Plaats een nieuwe stofzak.

Opmerking: Door de hendel omhoog te trekken wordt de stofzak afgesloten, zodat stof en vuil er niet per ongeluk uit kunnen vallen.

1. Plaats het stofreservoirdeksel terug.2. Verwijder het stof en vuil uit het filter

Routinematig onderhoud

Hoofdborstels

1. Druk de clips van de borstelbescherming naar binnen om de borstelbescherming te verwijderen en til de borstels vervolgens uit de robot.

1. Trek de borstels eruit zoals in de afbeelding. Gebruik het bijgeleverde schoonmaakgereedschap om haren die in de borstels verstrikt zitten te verwijderen. Duw de borstels na het reinigen stevig in de hoofdborstelhouder totdat ze op hun plaats vastklikken.

Opmerking: Wees voorzichtig bij het eruit trekken van de hoofdborstels om letsel te voorkomen.

1. Plaats de hoofdborstelhouder, met de gezeefdrukte pijlen naar boven gericht, schuin naar beneden in de sleuven.

1. Lijn de voorkant van de borstelbescherming uit met de sleuf, plaats deze schuin naar beneden en druk het vervolgens op zijn plaats.

Routinematig onderhoud

Zijborstel

Schroef de zijborstel los met een schroevendraaier, verwijder haren van de borstel en schroef deze weer vast.

Verwijder de dweilpadhouders en maak ze schoon.

Gebruik een gereedschap zoals een kleine schroevendraaier om de as en de band van het rondomlopende wiel te scheiden. Gebruik geen overmatige kracht.
- Spoel het rondomlopende wiel af onder stromend water en plaats het terug nadat het volledig is gedroogd.

Routinematig onderhoud

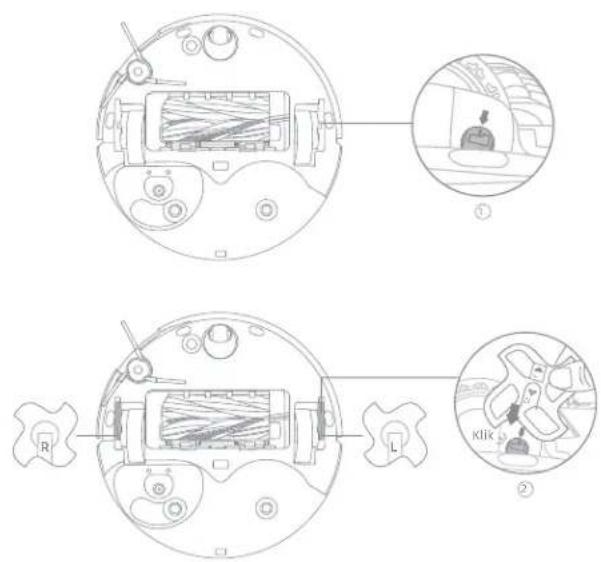

Hulpklimwielen en hoofdwielen

1. Draai het hulpklimwiel tot de pijl "UIT" omhoog wijst en trek vervolgens het wiel eruit.

1. Gebruik een geschikt gereedschap om het haar te verwijderen dat verstrikt zit in het hoofdwiel en het hulpklimwiel.

1. Draai na het schoonmaken het hoofdwiel om de twee pijlen uit te lijnen (zie Afbeelding ①). Plaats vervolgens de linker en rechter hulpklimwielen met de "IN"-pijl omlaag gericht tot ze vastklikken. (zie afbeelding ②).

Routinematig onderhoud

Stofbak en filter

1. Open het deksel van de robot en druk vervolgens op de klem van de stofbak om de stofbak te verwijderen.

1. Verwijder het filter van de stofbak en maak vervolgens de stofbak leeg.

1. Tik zachtjes op het korfje van het filter om het vuil te verwijderen.

Opmerking: Pobeer het filter niet te schoon te maken met een borstel, vinger of scherp voorwerp om schade te voorkomen.

1. Spoel de stofbak en het filter af met water en droog ze volledig af alvorens ze opnieuw te installeren.

• Spoel de stofbak en het filter alleen af met schoon water. Gebruik geen schoonmaakmiddel.
• Gebruik de stofbak en het filter alleen als ze volledig droog zijn.

Routinematig onderhoud

Robotsensoren

Veeg de robotsensoren schoon met een zachte en droge doek, zoals weergegeven in de onderstaande afbeelding:

3D dubbele- lijnlasersensoren Stootrandvenster Laserafstandssensor (LDS) Randsensor Stootrand Afgrondssensoren Tapijtsensor

Opmerking: Een natte doek kan gevoelige elementen in de robot en het basisstation beschadigen. Gebruik een droge doek voor het schoonmaken.

Oplaadcontacten en signaleringsvlak

Maak de oplaadcontacten en het signaleringsvlak schoon met een zachte, droge doek.

Openingen voor automatisch ledigen

Maak de openingen voor het automatisch ledigen van de robot en het basisstation schoon met een zachte en droge doek.

Routinematig onderhoud

Vuilwatertank

1. Verwijder de vuilwatertank, open de klep en giet het gebruikte water eruit.

1. Spoel de vuilwatertank uit met schoon water, en gebruik het bijgeleverde schoonmaakgereedschap om de binnenwand van de vuilwatertank schoon te maken.

Opmerking: De vlotterbal in de vuilwatertank is een bewegend onderdeel. Gebruik niet teveel kracht tijdens het reinigen zodat deze niet beschadigt.

Dweilpads

Verwijder de dweilpads uit de dweilpadhouder om ze te vervangen.

De robot bevat een krachtige lithium-ionbatterij. Zorg ervoor dat de batterij goed opgeladen blijft voor dagelijks gebruik om optimale prestaties van de batterij te behouden. Als de robot voor langere tijd niet wordt gebruikt, laad deze dan volledig op, schakel het uit en bewaar het op een koele, droge plaats. Om schade door overontlading te voorkomen, moet u de robot minimaal één keer per drie maanden opladen.

Problemen oplossen

Probleem Oplossing
De robot schakelt niet in.	De batterij is bijna leeg. Laad de robot op het basisstation op en probeer het opnieuw.De temperatuur van de batterij is te laag of te hoog. Het wordt aanbevolen om het apparaat te gebruiken bij een temperatuur tussen 0^ ( 32^ ) en 40^ ( 104^ ).
De robot laadt niet op.	Het basisstation is niet op netstroom aangesloten, zorg dat beide uiteinden van het netsnoer goed zijn aangedrukt.Het contact tussen de oplaadcontacten op het basisstation en de robot is slecht, maak de oplaadcontacten schoon.Controleer of er vreemde voorwerpen zitten op de aansluitingen van de robot en verwijder deze als dat zo is.
De robot kan geen verbinding maken met wifi.	Het wachtwoord van het wifi-netwerk is onjuist. Controleer of het wachtwoord waarmee u verbinding maakt met uw wifi-netwerk correct is.De robot ondersteunt geen 5 GHz wifi-verbinding. Zorg ervoor dat de robot verbonden is met een 2,4 GHz wifi-verbinding.Het wifi-signaal is zwak. Zorg ervoor dat de robot zich in een gebied met goede wifi-bereik bevindt.De robot is misschien niet klaar om geconfigureerd te worden. Sluit de app en open deze opnieuw en probeer het opnieuw volgens de instructies.
De robot kan het basisstation niet vinden en keert niet terug.	Het basisstation is niet op netstroom aangesloten of verplaatst terwijl de robot niet er niet op stond. Sluit het basisstation aan op de stroomvoorziening of plaats de robot op het basisstation om op te laden.Er zijn te veel obstakels rond het basisstation. Plaats het basisstation in een meer open plek.Het verplaatsen van de robot kan ertoe leiden dat deze zich opnieuw positioneert, en een plattegrond zal aanmaken als het opnieuw positioneren niet lukt. Als de robot zich te ver van het basisstation bevindt, kan deze mogelijk niet automatisch terugkeren. In dat geval moet u de robot handmatig op het basisstation plaatsen.Veeg het signaleringsvlak van het basisstation af om stof en vuil te verwijderen.

Problemen oplossen

Probleem Oplossing
De robot zit vast vóór het basisstation en kan er niet naar terugkeren.	Controleer of er voldoende ruimte is aan beide kanten of vóór het basisstation om te voorkomen dat de robot geblokkeerd wordt.De route richting het oplaadpunt is geblokkeerd, de deur is bijv. dicht.De robot kan wegglijden als de vloer vóór het basisstation heel erg nat is. Als dit zo is, maak de vloer dan droog en probeer het opnieuw.Het wordt aangeraden het basisstation naar een andere plek te verplaatsen en het opnieuw te proberen.Zorg ervoor dat de verlengplaat voor de oprijplaat correct is geïnstalleerd.
De robot schakelt niet uit.	De robot kan alleen worden uitgeschakeld als deze niet wordt opgeladen. Het wordt aanbevolen de robot van het basisstation te halen en dan pas de knop ⏻3 seconden ingedrukt te houden om deze uit te schakelen.Als de robot niet kan worden uitgeschakeld door stap 1 uit te voeren, houdt u de knop ⏻10 seconden ingedrukt om de robot geforceerd uit te schakelen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.
De oplaadsnelheid is traag.	Het duurt ongeveer 3,5 uur om de robot volledig op te laden als de batterij bijna leeg is.Als u de robot gebruikt bij temperaturen buiten het aangegeven bereik, zal de oplaadsnelheid automatisch vertragen om de levensduur van de batterij te verlengen.De oplaadcontacten van zowel de robot als het basisstation kunnen vuil zijn, veeg ze af met een zachte doek.
Het geluid neemt toe terwijl de robot werkt.	Controleer of het stofbakfilter verstopt is. Als dat het geval is, reinig of vervang deze dan.Er kan zich een hard voorwerp in de hoofdborstels of de stofbak bevinden. Controleer dat en verwijder evt. het harde voorwerp.De hoofdborstels of de zijborstel kan verstrikt raken. Controleer dat en verwijder evt. vreemde voorwerpen.Schakel de zuigmodus over naar "Standaard" of "Stil".
De robot beweegt zonder de ingestelde route te volgen.	Zorg ervoor dat voorwerpen zoals netsnoeren en slippers opgeruimd zijn voordat u de robot gebruikt.Werken op natte, gladde oppervlakken veroorzaakt slippen van het hoofdwiel. Het wordt aanbevolen om de natte plekken te drogen voordat u de robot gebruikt.Veeg het stootrandvenster en de 3D dubbele-lijnlasersensoren op de robot schoon met een schone, zachte doek om ze schoon en vrij te houden.

Problemen oplossen

Probleem Oplossing
De robot mist de kamers die moeten worden gereinigd.	Zorg ervoor dat de deuren van de kamers die moeten worden gereinigd geopend zijn.De plek vóór de kamer die moet worden gereinigd kan nat en glad zijn, waardoor de robot abnormaal slipt en werkt. Probeer de vloer te drogen voordat u de robot gebruikt.
De robot zal na het opladen niet verder gaan met reinigen.	Zorg ervoor dat de robot niet is ingesteld op de Niet-Storen-modus (DND), waardoor deze het reinigen niet kan hervatten.De robot zal de reiniging niet hervatten nadat u de robot handmatig op het basisstation hebt geplaatst of via de app of de knop de robot hebt gestuurd om op te laden.
Het basisstation kan niet automatisch de stofbak ledigen.	Controleer of de stofzak in het stofreservoir vol is.Als de stofzak niet vol zit, controleer dan of de openingen voor het automatisch ledigen van de robot, het basisstation of de stofbak geblokkeerd zijn. Verwijder eventuele verstoppingen op tijd.
Het waterniveau in het wasbord is abnormaal.	Controleer of de afdichting op de vuilwatertank los zit, of onjuist geplaatst is, en corrigeer dit indien nodig.Als het probleem aanhoudt, neem dan contact op met de klantenservice.Druk voorzichtig de vuilwatertank naar beneden om zeker te zijn dat deze correct geplaatst is.Verwijder het wasbordfilter en controleer of de vuilwaterafvoer verstopt is en maak deze schoon.Controleer het reinigingsmiddel. Vul niet bij met andere dan het officieel voorgeschreven reinigingsmiddel.
De dweilpadhouder is abnormaal omhoog gebracht.	Verwijder de dweilpadhouder om te controleren of er een vreemd voorwerp in vastzit en probeer de robot opnieuw te starten. Als het probleem aanhoudt, neem dan contact op met de klantenservice.
Er staat water onder de schoonwatertank of rond de afdichting.	Bij het uitnemen van de schoonwatertank kan er wat water in de leiding achterblijven onder de tank of rond de afdichting. Dit is normaal. Veeg af met een droge doek.

Neem voor meer ondersteuning contact met ons op via https://global.dreametech.com

Specificaties

Robot

Model RLL74CE
Oplaadtijd Ongeveer 3,5 uur
Nominale spanning 14,4 V	---
Nominaal vermogen 75 W
Werkingsfrequentie 2400-2483,5 MHz
Maximaaluitgangsvermogen	< 20 dBm

Onder normale gebruiksomstandigheden moet de afstand tussen de antenne en het lichaam van de gebruiker ten minste 20 cm bedragen.

Model RCLE0101-1
Nominale ingang 220-240 V	~, 50-60 Hz
Nominale uitgang 20 V 2 A	---
Nominaal vermogen (tijdens lediging van stof)	700 W
Nominaal vermogen (tijdens heetwaterreiniging)	1160 W
Nominaal vermogen (tijdens opladen en drogen)	87 W

Opmerking:

• Nominaal vermogen (tijdens heetwaterreiniging) wordt bepaald door de vermogenswaarde tijdens de representatieve periode (watertemperatuur 25 °C).
• Het nominaal vermogen (tijdens opladen en drogen) wordt bepaald door de vermogenswaarde tijdens volledige belasting.

Weggooien en verwijderen van accu's

NL

De ingebouwde lithium-ion-accu bevat stoffen die gevaarlijk zijn voor het milieu. Voordat u de accu weggooit, moet u ervoor zorgen dat de accu door gekwalificeerde technici wordt verwijderd en bij een geschikt recyclingbedrijf wordt ingeleverd.

• de batterij moet uit het toestel worden verwijderd voordat deze wordt afgedankt;
• bij het verwijderen van de batterij moet het toestel van de stroomvoorziening worden losgekoppeld;
• de batterij moet veilig worden weggegooid.

VOORZICHTIG:

Voordat u de batterij verwijdert, moet u de stroom uitschakelen en de batterij zoveel mogelijk leeg laten lopen.

Niet-gebruikte accu's moeten worden afgevoerd naar een geschikt recyclingbedrijf.

Stel niet bloot aan een omgeving met hoge temperaturen om explosiegevaar te voorkomen.

Onder extreme omstandigheden kan er vloeistof uit de batterij lekken. Bij aanraking, spoel met water en zoek medische hulp.

Verwijderingsgids:

1. Draai de robot ondersteboven, gebruik een geschikt gereedschap om de schroeven aan de achterkant van de robot te verwijderen en verwijder vervolgens de afdekking.

2. Maak de klemmen tussen de batterij en de printplaat los om de batterij te verwijderen.

AEEA-informatie

Alle producten met dit symbool zijn afgedankte elektrische en elektronische apparatuur (AEEA zoals in richtlijn 2012/19/EU) die niet samengevoegd mogen worden met ongesorteerd huishoudelijk afval. In plaats daarvan moet u de volksgezondheid en het milieu beschermen door uw afgedankte apparatuur in te leveren bij een door de overheid of de plaatselijke autoriteiten aangewezen inzamelpunt voor het recyclen van afgedankte elektrische en elektronische apparatuur. Een correcte verwijdering en recycling zal mogelijke negatieve gevolgen voor het milieu en de volksgezondheid helpen voorkomen. Neem contact op met de installateur of de plaatselijke autoriteiten voor meer informatie over de locatie en de voorwaarden van dergelijke inzamelpunten.
