MANUAL DE UTILIZADOR Bolero DressCode 7200 CECOTEC

Lavadora/Washing machine

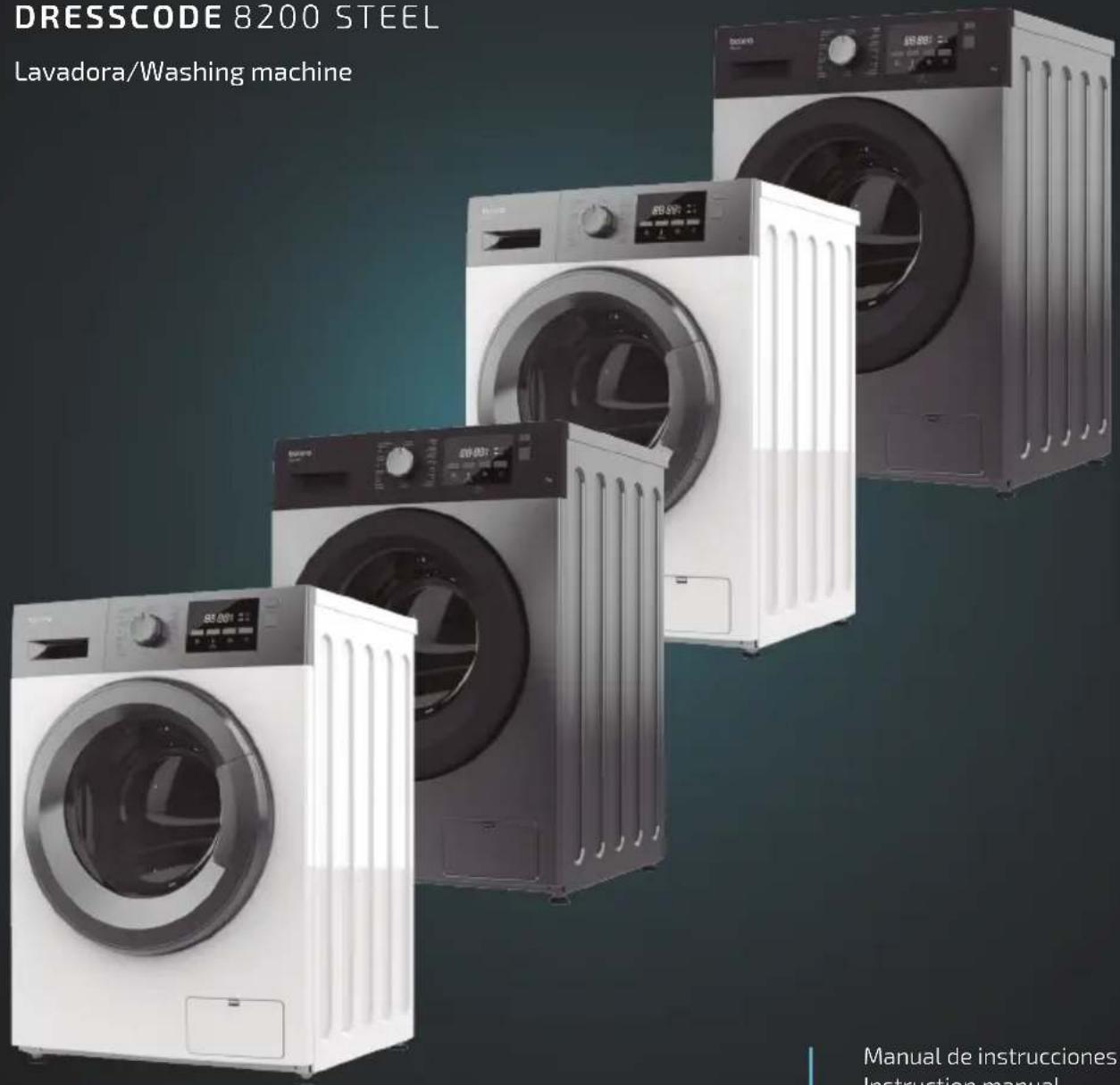

DRESSCODE 8200 STEEL Lavadora/Washing machine Manual de instrucciones Instruction manual

Manual de instruções

Instruções de segurança 24

Precauções ao utilizar a máquina de lavar 27

1. Pecas e componentes 151
2. Antes de usar 151
3. Instalação do produto 152
4. Funcionamento 154
5. Limpeza e manutenção 162
6. Resolução de problemas 165
7. Especificações técnicas 165
   B. Reciclagem de eletrodomésticos 167
8. Garantia e SAT 167
9. Folhas de dados 168

INHOUD

Leia as seguintes instruções atentamente antes de usar o produto. Guarde este manual para referências futuras ou novos utilizadores.

• Certifique-se de que a tensão de rede coincide com a tensão especificada na etiqueta de classificação do produto e de que a tomada tenha ligação à terra.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo Serviço de Assistência Técnica de Cecotec ou por pessoal qualificado, a fim de evitar um perigo.
• Este produto está desenhado exclusivamente para interiores.
• Certifique-se de instalar o dispositivo em locais onde a temperatura seja superior a 0°C.
• O dispositivo não é adequado para instalação como eletrodoméstico de encastre.
• Devem ser utilizados os novos conjuntos de mangueiras fornecidos com o dispositivo, não reutilize as mangueiras antigas.
• Antes de efetuar qualquer trabalho de reparação, desligue o dispositivo da fonte de alimentação.
• Desconecte o aparelho e corte o abastecimento de água após cada utilização. Pressão máxima de entrada de água, em pascal. Pressão mínima de entrada de água, em pascal.
• Não toque na ficha com as mãos molhadas.
• Lembre-se de cortar o abastecimento de água e eletricidade imediatamente após a lavagem da roupa.
• Desconecte o adaptador e o cabo de alimentação antes de limpar ou reparar o produto.

• Para maior segurança, certifique-se de conectar o adaptador a uma ficha de 3 pinos. O aparelho deve estar corretamente ligado à terra.

• Os dispositivos elétricos e de água devem ser ligados por técnicos qualificados em conformidade com os regulamentos locais e nacionais de segurança especificados pelo fabricante.

• A porta de vidro pode atingir temperaturas muito elevadas durante o funcionamento. Mantenha as crianças e animais de estimação afastados do dispositivo durante o seu funcionamento.
• Não utilize o dispositivo em ambientes onde haja água, explosivos ou gás cáustico.
• Deve haver uma boa ventilação para evitar que os gases gerados pela queima de combustíveis de outros aparelhos fiquem presos dentro da sala, o que poderia causar um risco de incêndio.
• Não seque a roupa no aparelho se esta não tiver sido lavada anteriormente.
• Não lave roupas manchadas com substâncias tais como óleos, acetona, álcool, petróleo, querosene, aguarrás, cera, cremes ou loções que são normalmente encontradas em lojas especializadas em cuidados da pele ou casas de massagens. Lave-a em água quente com detergente extra antes de a secar no aparelho.
• Produtos de espuma de borracha, toucas de banho, vestuário impermeável, artigos ou vestuário revestidos de borracha, e almofadas com acolchoado de espuma não são adequados para secar no aparelho.
• Os amaciadores e outros produtos similares devem ser utilizados conforme especificado pelo fabricante do produto.

• Não lave ou seque artigos que tenham sido limpos, lavados, encharcados ou manchados com substâncias inflamáveis ou explosivas tais como cera, óleo, tinta, gasolina, desengordurantes, solventes de limpeza a seco, querosene, etc., que possam inflamar-se ou explodir.

• Quando usar tecidos que contenham óleo vegetal ou de cozinha, ou que estejam contaminados com produtos de cuidado do cabelo, lave-os primeiro em água quente com detergente extra. Isto irá reduzir o perigo, embora não completamente.

• O ar de saída não deve sair através de condutas que descarreguem fumo de outros aparelhos que utilizem gás ou combustíveis.
• As aberturas de ventilação não devem ser bloqueadas por tapetes.
• Os aparelhos de entrada de válvula única devem ser ligados apenas a um abastecimento de água fria. Os aparelhos com uma válvula de entrada dupla devem ser devidamente ligados tanto a um abastecimento de água fria como a um abastecimento de água quente.
• O adaptador de corrente deve permanecer acessível após a instalação.
• Não instale o aparelho atrás de portas com fechadura, portas de correr ou portas articuladas no lado oposto do aparelho.
• O dispositivo não deve ser instalado em locais húmidos.
• O produto é apenas para uso doméstico e foi concebido apenas para lavagem e secagem de vestuário lavável à máquina.
• Não fique em pé ou sentado em cima do dispositivo.
• Não se apoie na porta do aparelho.
• É proibido o uso de explosivos ou solventes tóxicos. Não utilize detergentes com gasolina, álcool, etc. Utilize apenas detergentes adequados para máquinas de lavar roupa, especialmente para o tambor da máquina.

• Não pare o aparelho antes do fim do ciclo de secagem, a menos que as peças de vestuário sejam imediatamente removidas e espalhadas para dissipar o calor.

• Este produto pode ser usado por crianças a partir de 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento se estão supervisionados ou tenham recebido instruções concernentes ao uso do aparelho de uma forma segura e entendem os riscos que este implica. Não permita que as crianças brinquem com o dispositivo. A limpeza e manutenção do dispositivo não devem ser efetuadas por crianças.

• Supervisione as crianças menores de 3 anos de que não brinquem com o produto.
• Supervisione as crianças de que não brinquem com o produto.

PRECAUÇÕES AO UTILIZAR A MÁQUINA DE LAVAR

• Os pernos de transporte devem ser novamente instalados no dispositivo por um técnico qualificado.
• A água acumulada no interior do dispositivo deve ser drenada.
• Manuseie o aparelho com cuidado. Não agarre as partes salientes do dispositivo para o levantar. Não utilize a porta do dispositivo como pega durante o transporte.
• O dispositivo é muito pesado. Transporte-o com cuidado.
• Não ponha as mãos debaixo da água da mangueira de escoamento.
• Não force a porta quando a fechar. Se tiver dificuldade em fechar a porta, verifique se as peças de vestuário estão corretamente inseridas e distribuídas.
• Não é permitido lavar tapetes.
• Nunca reabasteça a água manualmente durante a lavagem.

VEILIGHEIDSVOORSCHRIFTEN

Grifo especial para lavadora

Programa Programa	I	II|O			I	II|O
Algodón	O	●	O	Centrifugado
Lavado 60 °C Lana		●	O			●	O
Intensivo		●	O	Delicado		●	O
Exprés 15'		●	O	Mixto	O	●	O
Rápido 45'		●	O	Sintético	O	●	O
ECO 40-60'		●	O	Sport	O	■	O

1. Tampa superior
2. Painel de controlo
3. Cabo de alimentação
4. Tambor
5. Filtro de residuos
6. Mangueira de escoamento
7. Porta
8. Gaveta para detergente
9. Mangueira de abastecimento de água

Acessórios

Fig. 2

1. Tampas para os orifícios dos pernos de transporte
2. Mangueira de abastecimento de água fria
3. Manguelra de abastecimento de água quente (modelos seleccionados)
4. Guia da mangueira (modelos selecionados)
5. Manual de instruções

2. ANTES DE USAR

• Tire o dispositivo da sua caixa e guarde a caixa original e outros elementos da embalagem num lugar seguro. Isto lhe ajudará a evitar danos ao produto se precisar de o transportar no futuro. Se deseja descartar a embalagem original, certifique-se de reciclar todos os elementos corretamente.
• Certifique-se de que todas as partes e acessórios estão incluídos e em bom estado. Se fallar alguma peça ou não estiverem em bom estado, entre em contacto com o Serviço de Assistência Técnica oficial de Cecotec.
• Mantenha as crianças longe do material de embalagem.

Aviso

• A máquina de lavar roupa deve ser calibrada antes de ser posta em funcionamento.
• Antes da primeira lavagem, deve efetuar um ciclo completo de lavagem vazio (ou seja, sem roupa).
• Certifique-se de que todos os bolsos estão vazios. Objetos afiados e rígidos tais como moedas, pinos, pregos, parafusos ou pedras podem danificar o aparelho.

PORTUGUÊSPORTUGUÊS

3. INSTALAÇÃO DO PRODUTO

1. Coloque o eletrodoméstico numa superfície plana, seca e estável. Certifique-se de que o produto não está em cima do cabo de alimentação.

Fig. 3

- Evite a exposição à luz solar direta e assegure uma boa ventilação.

Fig. 4.

1. Retire a caixa de cartão e a embalagem de poliestireno extrudido.

2. Levante a máquina de lavar e retire a embalagem da base. Não se esqueça de remover o pequeno triângulo de espuma no fundo. Se não puder, descanse a unidade de um lado e retire-o manualmente.

Fig. 5.

1. Remova a fita adesiva que mantém o cabo de alimentação e a mangueira de escoamento juntos.

2. Extraia a mangueira de abastecimento do interior do tambor.

Remoção dos pernos de transporte

- Antes de instalar a máquina de lavar roupa, todos o pernos de transporte da parte de trás da unidade devem ser removidos.

- Guarde os pernos de transporte num lugar seguro onde possam ser facilmente recuperados para o transporte futuro da máquina de lavar roupa.

Para remover os pernos:

Fig. 6.

1. Desaperte os 4 pernos com a chave e retire-os.

2. Cobrir os furos com as tampas fornecidas.

3. Guarde os pernos num local adequado para o futuro.

Como nivelar a máquina de lavar roupa

Advertência

As porcas de bloqueio dos 4 pés devem ser firmemente fixadas à carcaça.

1. Verifique se os pés estão firmemente presos à unidade. Se não estiverem, coloque-os na posição original e aperte as porcas.
2. Desaperte a porca de bloqueio para virar os pés até que estes façam bom contacto com o chão.
3. Ajuste os pés e aperte as porcas com a chave. Certifique-se de que o aparelho esteja estável.

Fig. 7

Ligação da mangueira de abastecimento de água

Advertência

Não dobre, parta, modifique ou repare a manguelra de abastecimento de água.

Para modelos equipados com uma válvula quente, ligue a mangueira de abastecimento de água quente a uma saída de água quente. O consumo de energia será automaticamente reduzido em alguns programas.

Ligue a mangueira de abastecimento, seguindo um dos 2 métodos:

Ligação entre uma torneira de lavatório e a mangueira de abastecimento.

Fig. 8.

1. Desaperte a contraporca e os 4 parafusos.
2. Aperte a contraporca.
3. Pressione e deslize a bucha, e insira a manguelra de abastecimento na base de ligação.
4. Ligação completada.

Ligação entre a torneira com rosca e a mangueira de abastecimento.

Fig. 9.

Torneira com rosca e mangueira de abastecimento.

Ligue a outra extremidade da mangueira de abastecimento à válvula de entrada na parte de trás do produto e aperte firmemente a mangueira em sentido horário. Fig. 10.

• Não torça nem estique a mangueira de escoamento.
• Coloque corretamente a mangueira de escoamento, a cerca de 60-90 cm do chão.

Há 2 maneiras de fixar a extremidade da mangueira de escoamento:

- Num tubo de drenagem. É aconselhável utilize um tubo vertical.

- Num tube de desague no lavatório, por cima do sifão.

Fig. 11.

Se a máquina de lavar estiver equipada com guia para a mangueira de escoamento, também é possível instalá-la sobre um lavatório ou um lanque, como indicado a seguir. Fig. 12.

Advertência

Ao instalar a mangueira de escoamento, fixe-a bem com uma corda. Se a mangueira de escoamento for demasiado comprida, não a force para dentro da máquina de lavar, pois pode causar ruído invulgar.

PORTUGUÊSPORTUGUÊS

4. FUNCIONAMENTO

Aviso

• Certifique-se de que o dispositivo está devidamente instalado antes de o pôr em funcionamento.
• Antes da primeira lavagem, deve efetuar um ciclo completo de lavagem vazio.

QuickStart

Antes da lavagem

1. Conecte o aparelho à corrente elétrica.

2. Ligue a água.

3. Carregue a máquina de lavar.
4. Feche a porta.
5. Adicione detergente.
   Fig. 13.

Aviso

Adicione o detergente no compartimento I só depois de selecionar a pré-lavagem em máquinas com esta função.

Lavagem

1. Ligue o dispositivo.
2. Rode o seletor para definir o programa desejado.
3. Seleclone uma função ou utilize uma pré-configurada.
4. Pressione Start.

Fig. 14.

Aviso

Se selecionar uma opção pré-configurada, pode saltar o passo 3.

Após a lavagem

O aparelho emitirá um som e o ecrã mostrará "End".

Como utilizar a máquina de lavar

Antes de cada lavagem

- A máquina de lavar a roupa deve ser utilizada em ambientes onde a temperatura esteja entre 0 °C e 40 °C. Quando utilizada abaixo de 0°C, a válvula de entrada e o sistema de drenagem podem ser danificados. Se colocar ou operar o dispositivo em locais a uma temperatura igual ou inferior a 0°C, deve deslocá-lo imediatamente para um local à

temperatura ambiente para evitar que a mangueira de abastecimento de água e a mangueira de escoamento congelem antes da sua utilização.
- Antes de lavar, verifique as etiquetas e as instruções do produto quando utilizar detergentes. Utilizar detergente sem ou com pouca espuma e que seja adequado para máquinas de lavar roupa.
- Verifique a etiqueta. Fig. 15.
- Evazie os bolsos das roupas que pretende lavar. Fig. 16.
- De um nó com correias ou cordões, aperte os botões e os fechos. Fig. 17.
- Coloque a roupa pequena dentro de uma capa de almofada. Fig. 18.
- Vire a roupa que se deteriora facilmente ou a de pelo comprido. Fig. 19.
- Separe as peças de vestuário de diferentes texturas. Fig. 20.

Gaveta para detergente

Fig. 21.

1. Detergente para pré-lavagem
2. Detergente principal
3. Amaclador
4. Puxe a gaveta para detergente para a abrir.

Programa Programa	I	II|O			I	II|O
Algodão	○	●	○	Centrifugação
Lavagem 60 °C		●	○	Lã		●	○
Intensivo		●	○	Delicado		●	○
Express 15'		●	○	Misto	○	●	○
Rápido 45'		●	○	Sintéticos	○	●	○
CCO 40-60'		●	○	Sport	○	●	○

PORTUGUÊSPORTUGUÊS

Crixaguamento ecentrifugação			○	20 °C		●	○
Esterilização		●	○

Necessário

Opcional

Aviso

• Ao utilizar detergente concentrado, filamentoso ou com aditivos, antes de o despejar no depósito de detergente, recomenda-se a utilização de água para o diuir ligeiramente para evitar que a entrada do depósito de detergente seja bloqueada ou que a água sala ao enchê-la.
• Utilize um detergente apto para máquina de lavar a diferentes temperaturas para obter os melhores resultados e consumir a mínima quantidade de água e eletricidade.

O detergente só deve ser adicionado ao compartimento | após a seleção da função de pré-lavagem.

Detergente recomendado	Ciclos de lavagem Temperatura de lavagem	Tipo de roupa e tecido
Detergente de limpeza profunda com agentes branqueadores e branqueadores óticos.	Algodão, ECO 40-60, Misto, Intensivo	40 / 60 / 90 Roupa branca de algodão resistente a temperaturas altas ou linho
Detergente para roupa de cor com agentes branqueadores e branqueadores óticos.	Algodão, ECO 40-60, Misto, Intensivo, 20 °C	20 / 30 / 40 Roupa de cor de algodão o linho
Detergente para roupa de cor ou suave sem branqueadores óticos	20 °C, sintéticos 20 /	30 / 40 Roupas co pridas feilas de fibras de fácil manutenção ou materiais sintéticos

Detergente suave Delicado 20 / 30 Tecidos delicados, seda.			viscose
Detergente especial para lã	Lã 20 / 30 / 40 Lã

Painel de controlo

Fig. 22.

On/off (1)

Pressione a botão On/off para desligar o dispositivo.

Inicio/pausa (2)

Pressione a botão para iniciar ou pausar o ciclo de lavagem.

Opção (3)

Seleclone uma opção adicional, o indicador irá acender-se quando selecionar uma.

Programas (4)

Diferentes programas para diferentes tipos de roupa.

Ecrã (5)

O ecrã mostra as definições, o tempo restante, opções e mensagens de alerta da máquina de lavor. O ecrã permanecerá ligado durante o ciclo.

Fig. 23.

Fig. 23.1

Opções para selecionar

Inicio diferido (1)

Para programar a função de início diferido:

1. Selezione um programa.
2. Pressione o botão de Início diferido e selecione o tempo (pode ser de 0 a 24 h).
3. Pressione Início/Pausa para ativar o funcionamento diferido.

Para anular a função de Início diferido:

1. Pressione o botão de Início diferido até o ecrã mostrar 0H. Deve ser pressionado antes de iniciar o
2. programa
3. Se já iniciou o programa, apague o programa para selecionar um novo.

PORTUGUÊSPORTUGUÊS

Temperatura (2)

Prima este botão para selecionar a temperatura desejada (Frio, 20°C, 30°C, 40°C, 60°C, 90°C).

Velocidade (3)

Prima este botão para selecionar a velocidade desejada. 0-400-800-1200-1400.

Função (4)

Utilize este botão para selecionar a opção desejada: Pré-lavagem, Enxaguamento extra, Lavagem extra, Lavagem noite, Anti vincos.

Segurança para crianças

• Mantenha premidos os botões (2) e (3) durante 3 segundos, a unidade emitirá um sinal sonoro indicando que a função de bloqueio de crianças foi ativada. Esta função foi concebida para evitar que as crianças utilizem indevidamente o dispositivo.
• Quando se ativa um programa com o bloqueio de crianças ativado, o indicador correspondente acende-se e o ecrã mostra alternadamente o tempo restante e o ícone de bloqueio de crianças.
• Cada vez que um botão é premido, o indicador de bloqueio de crianças piscará durante 3 segundos.
• No fim de um programa, o ecrã mostrará "END" e o ícone do bloqueio de crianças alternadamente a cada 10 segundos. Depois, o indicador de bloqueio de crianças piscará durante 3 segundos.
• Para cancelar a função de bloqueio de crianças, mantenha novamente pressionados ambos os botões durante 3 segundos.
• O bloqueio para crianças irá desativar todos os botões exceto o botão de ligar e o próprio botão de bloqueio para crianças.
• Desative a função do bloqueio para crianças antes de selecionar um programa e antes de lavar.

Favoritos

Para guardar um programa como favorito, mantenha premido o botão de velocidade durante 3 segundos enquanto estiver em funcionamento. O programa por defeito é algodão.

Last saved

Para a comodidade dos utilizadores, esta opção memoriza o último programa e função de lavagem utilizados. Ao selecionar este programa (favoritos), o dispositivo funcionará no modo e com as opções guardadas na memória automaticamente.

Silence

Selecione este programa para silenciar a máquina. Mantenha pressionado o botão 1 durante 3 segundos, este ajuste permanecerá ativo até se reiniciar. Para voltar a ativar o som, mantenha premido o botão durante 3 segundos.

Ajustes do ecrã

Fig. 24.

Estas opções irão iluminar-se quando selecionadas.

Pré-lavagem (1)

A função de pré-lavagem é utilizada para efetuar uma lavagem adicional antes do ciclo de lavagem principal. Serve para remover a sujidade da superfície da roupa.

Enxaguamento extra (2)

A lavagem fará um segundo enxaguamento uma vez selecionado.

Bloqueio da porta (3)

Sistema de bloqueio para crianças ativado (4)

Tempo e velocidade (5)

Ciclo Temperatura por defeito (°C)		Velocidade de centrifugação por defeito em rpm	Funções adicionais
Ciclos de Lavagem
Algodão 40 1000
Express 15' Frio 800
Rápido 45' 20 800
Lavagem 60' 30 1000
ECO 40-60 -- 1400
Intensivo 40 800
Enxaguamento e centrifugação	-- 1000
Centrifugação	-- 1000
20 °C	20 1000
Lã	40 600
Delicado	30 800
Misto	40 1000
Sintêlicos	40 800
Sport	20 800
Modo Higiene	70	800

PORTUGUÊSPORTUGUÊS

Nota

- O quadro mostra que ciclo oferece que apções e como estas podem ser ajustadas.

- Também mostra se algumas configurações não são compatíveis com algum ciclo.

Programas de lavagem

Bolero DressCode 7200 / Steel
Ciclo Capacidade normal em/kg		Tempo de ciclo em horas e minutos	Consumo de energia em kWh por ciclo de funcionamento	Consumo de água em litros por ciclo de funcionamento	Temperatura mais alta °C	Consumo de agua em litros por ciclo de funcionamento
Algodão (60 °C)	7,0 2:45 1.385	65 60 55 %	/800
Misto /01 20	0,760 40 /0	6/1000
20 °C	3,5 1:01 0,2		55	20 65 %/1000
Intensivo	7,0	3:48	1.000	55	40	70 %/800
Express '15'	2,0	0:15	0:05	39	Frio	75 %/600
FCO 40-60	7,0	3:28	1.074	55,5	39	53 %/1400
	3,5 2:42 0.700		42 35	53 %/1400
	2,0	2.42 0.464	34,6	24.	55 %/1400

Bolero DressCode 8200 / Steel
Ciclo	Capacidade normal em kg	Tempo de ciclo em horas e minutos	Consumo de energia em kWh por ciclo de funcionamento	Consumo de água em litros por ciclo de funcionamento	Temperatura mais alta °C	Consumo de agua em litros por ciclo de funcionamento
Algodão (60 °C)	8.0	2:45	1.49170 60	55 %/800
Misto	8.0	1:20	0.9	65	40	70 %/800
20 °C	4.0	1:01	0.22	57	20	65 %/1000
Intensivo	8.0	3:48	1:15	70	40	70 %/800
Express 15'	2.0	0:15	0.05	40	Frio	75 %/800

ECO 40 60	8.0	3.38	1.209	50	38	53%/1400
	4.0	2.48	0.736	48	33	53%/1400
	2.0	2.48	0.485	36	24.	53%/1400

Programa	Carga (kg)		Tempo no ecrã
	7.0	8.0	7.0/8.0
Algodão	7.0	9.0	2:40
Express 15'	2.0	2.0	0:15
Rápido 45'	2.0	2.0	0:45
Lawagem 60'	3.5	4.0	1:00
ECO 40-50	7.0	9.0	3:28/3:38
Intensivo	7.0	8.0	3:48
Enxaguamento ecentrifugação	7.0	8.0	0:20
Modo Higiene	3.5	4.0	2:27
Sport	3.5	4.0	0:45
Sintéticos	3.5	4.0	2:20
Misto	7.0	8.0	1:20
Delicado	2.0	2.0	0:50
Lã	2.0	2.0	1:07
20 °C	3.5	4.0	1:01
Centrifugação	7.0	8.0	0:12

Programas disponíveis de acordo com o tipo de roupa

Programos
Algodão	Tecidos fortes e duros de algodão ou linho.
Sintéticos	Para lavar artigos sintéticos tais como camisas, casacos. misto. Ao lavar malhas. reduza a quantidade de detergente, uma vez que este tecido é mais propenso à formação de espuma.
Misto	Lavagem tanto de algodão como de tecidos sintéticos.
20 °C	20 °C por defeito, é possível selecionar água fria.

PORTUGUÊSPORTUGUÊS

Express 15' Programa extra curto para lavagem ligeira de roupa ligeiramente suja ou para uma pequena quantidade de roupa.
Rápido 45' Este programa é para lavar roupa que não esteja demasiado suja, poupa mais eletricidade e água.
Lavagem 60' Esto programa é adequado para lavagens clárias, com bons resultados de lavagem em 60 minutos.
ECO 40-60 40 °C por defeito, não pode ser modificado, é utilizado para lavar roupa a 40 °C - 60 °C.
Lã Lã adequada para lavar à mão ou à máquina, ou peças de vestuário com uma elevada percentagem de lá. Programa de lavagem delicada para evitar que a roupa encolha, pausas mais longas do programa (a roupa é mantida de molho).
Centrifugação Centrifuga extra com velocidade de tambor selecionável
Intensivo O tempo de lavagem é aumentado para acentuar os efeitos da lavagem.
Modo Higiene Mantém a temperatura de lavagem acima dos 60°C durante mais de 30 minutos para matar eficazmente as bactérias nocivas.
Delicado Programa útil para tecidos laváveis e delicados, tais como seda, cetim, fibra sintética ou tecidos mistos.
Sport Este programa é adequado para a lavagem de vestuário desportivo.
Enxaguamento e centrifugação	Enxaguamento extra e centrifugação.

Advertências

- Uma vez concluído um programa, aguarde 2 minutos antes de abrir a porta.

• Verifique se a água dentro do tambor foi drenada antes de abrir a porta.
• Não abra a porta se ainda houver água.
• Não pare o aparelho antes do fim do ciclo de secagem, a menos que as peças de vestuário sejam imediatamente removidas e espalhadas para dissipar o calor.
• Não basta lavar uma peça de roupa, isto pode desestabilizar o aparelho. Insira sempre um mínimo de 3 ou 4 peças de vestuário para que a drenagem possa ser feita sem problemas.

5. LIMPEZA E MANUTENÇÃO

Advertência

• Antes de limpar ou reparar, desligue o aparelho da corrente e feche a torneira.
• Uma boa manutenção da máquina de lavar roupa irá prolongar a sua vida útil. A superfície pode ser limpa com detergente neutro diluído e não abrasivo, se necessário. Se houver excesso de água, utilize um pano para a absorver imedialamente.

Fig. 25.

- Não utilize esponjas, pás ou produtos de limpeza abrasivos para limpar o produto.

Limpeza do tambor

• A oxidação do interior do tambor causada por objetos metálicos deve ser imediatamente limpa com detergentes sem cloro.
• Não utilize palhas de aço.

Aviso

Não coloque a roupa na máquina de lavar roupa durante a limpeza do tambor.

Limpeza do vedante da porta e do vidro

• Limpe o vidro e o vedante após cada lavagem para remover qualsquer vestíglos de borbotos e manchas. A acumulação de borbotos pode causar fugas.
• Retire as moedas, botões ou quaisquer outros objetos do vedante após cada lavagem.

Fig. 26.

O filtro de entrada deve ser limpo quando houver pouca água.

Limpeza do filtro da torneira

Fig. 27.

1. Feche a torneira.
2. Retire a mangueira de abastecimento de água da torneira.
3. Limpe o filtro com uma escova.
4. Ligue de novo a mangueira de abastecimento de água.

Limpeza do filtro de rede

Fig. 28.

1. Desaperte a mangueira de abastecimento da parte de trás da máquina.
2. Utilize um alicate de nariz comprido para remover o filtro, lave-o e instale-o novamente.
3. Utilize uma escova para limpar o filtro.
4. Volte a ligar a mangueira de abastecimento.

Aviso

Se a escova não estiver limpa, saque o filtro e lave-o por separado. A seguir, volte a conectá-lo e abra a torneira.

Limpeza da gaveta para detergente

1. Empurre a patilha de libertação na parte de dentro da gaveta para detergente e puxe a gavela para fora.

PORTUGUÊSPORTUGUÊS

1. Retire a patilha de libertação, e lave toda a gaveta com água.
2. Volte a colocar o compartimento do amaclador e empurre ligelramente para introduzir a gavela de detergente na sua posição.
3. Pressione em A para extrair a gaveta de detergente. Fig. 29.
4. Limpe a gaveta debaixo da torneira. Fig. 30.
5. Limpe a área de encalxe com uma escova de dentes velha. Fig. 31.
6. Introduza a gaveta de detergente. Fig. 32.

Advertência

Não utilize álcool, solventes ou produtos químicos para limpar a máquina de lavar.

Limpar o filtro de resíduos

Advertência

• Tenha cuidado com a água quente!
• Deixe a solução de detergente arrefecer
• Desligue o aparelho da tomada antes da lavagem para evitar choques elétricos.
• O filtro da bomba de drenagem pode filtrar os flos e pequenos objetos durante a lavagem.

• Limpe periodicamente o filtro para assegurar que a máquina de lavar está a funcionar corretamente.

• Abra a tampa do filtro. Fig. 33.

• Cire o tubo de escoamento de emergência 90°, puxe-a para a extrair e retire a tampa de escoamento. Fig. 34.

• Uma vez que estiver completamente vazio, volte a instalar o tubo de escoamento. Fig. 35.
• Gire o filtro em sentido anti-horário para o desapertar. Fig. 36.
• Retire a sujidade ou qualquer outro material. Fig. 37.
• Feche a tampa do filtro. Fig. 38.

Advertência

• Certifique-se de que a tampa do filtro e o tubo de escoamento de emergência estão corretamente reinstalados, as placas da tampa devem ser inseridas em linha com as placas do furo.
  *Alguns modelos não têm um tubo de drenagem de emergência, pelo que os passos 2 e 3 podem ser saltados.
• Rode a tampa da tampa do filtro de modo a que a água caia diretamente dentro do recipiente.
• Durante o funcionamento do aparelho, dependendo do programa selecionado, pode haver água quente no interior da bomba. Não retire a tampa da bomba durante o ciclo de lavagem, aguarde sempre até que o dispositivo tenha terminado o ciclo e esteja vazio.

• Quando voltar a colocar a tampa, não se esqueça de a apertar com segurança.

• RESOLUÇÃO DE PROBLEMAS

Problema Causa Solução
A máquina de lavar não liga	A porta não está bem fechada	Fecha a porta e reinício. Verifique se há roupa que está presa.
A porta não se abre O sistema	de bloqueio de segurança está ativado.	Desligue o produto e reinício - o.
O produto perde água. Má ligação entre os tubos e a mangueira de abastecimento ou de escoamento.		Verifique os tubos e as mangueiras e conecte-os corretamente. Limpe a mangueira de saída.
Há vestígios de detergente na gaveta do detergente	O detergente é muito concentrado	Limpe e seque a gaveta para detergente
O indicador ou o ecrã não ligam	A placa eletrónica está desconectada ou o conector do sistema tem problemas de conexão.	Verifique se há energia elétrica e se o adaptador está devidamente ligado.
Ruido invulgar Verifique se os pernos de		transporte foram removidos Certifique-se de que o aparelho está instalado num pavimento sólido e nivelado.

Erros

Erro Causa Solução
E30 A porta não está bem fechada Feche a porta e reinicie.		Verifique se há roupa que está presa.
E10 Problema de injeção de água durante a lavagem		Verificar se a pressão da água é demasiado baixa.Estique o tubo de água.Verifique se o filtro da válvula de entrada está bloqueado.
E21 O escoamento da água	demora demasiado tempo	Verifique se a manguíro de escoamento está bloqueada.
E12 Transbordamento de água	Reinicie o aparelho.

PORTUGUÊSPORTUGUÊS

EXX Outros Contacte com o serviço

de Assistência Técnica de Cecotec.

7. ESPECIFICAÇÕES TÉCNICAS

Produto: Bolero DressCode 7200

Referencia: 02316

Capacidade de lavagem: 7 kg

Dimensões (largura*profundidade*altura) cm 59.5*49.5*85

Peso neto: 61 kg

Potência nominal: 2050 W

220 240V,50Hz,10A

Pressão de água normal: 0.05 MPa\~1 MPa

IPX4

Fabricado em China | Desenhado em Espanha

Produto: Bolero DressCode 7200 Steel

Referencia: 02318

Capacidade de lavagem: 7 kg

Dimensões (largura*profundidade*altura) cm 59.5*49.5*85

Peso neto: 61 kg

Potência nominal: 2050 W

220-240V-,50Hz,10A

Pressão de água normal: 0.05 MPa\~1 MPa

IPX4

Fabricado em China | Desenhado em Espanha

Produto: Bolero DressCode 8200

Referencia: 02321

Capacidade de lavagem: 8 kg

Dimensões (largura*profundidade*altura) cm 59.5*56.5*85

Peso neto: 68 kg

Potência nominal: 2000 W

220-240V-,50Hz,10A

Pressão de água normal: 0.05 MPa-1 MPa

IPX4

Fabricado em China | Desenhado em Espanha

Produto: Bolero DressCode B200 Steel

Referencia: 02323

Capacidade de lavagem: 8 kg

Dimensões (largura profundidade altura) cm 59.5°56.5°85

Peso neto: 6B kg

Potência nominal: 2000 W

220-240V\~50Hz,10A

Pressão de água normal: 0,05 MPa-1 MPa

IPX4

Fabricado em China | Desenhado em Espanha

8. RECICLAGEM DE ELETRODOMÉSTICOS

A diretiva europeia 2012/19/UE sobre Resíduos de Aparelhos Elétricos e Eletrónicos (RAEE) específica que os eletrodomésticos não devem ser reciclados com o resto dos resíduos municipais.

Ditos eletrodomésticos terão de ser eliminados de forma separada, para otimizar a recuperação e reciclagem de materiais e, desta maneira, reduzir o impacto que possam ter na saúde humana e no melo ambiente.

O símbolo do contentor riscado recorda a sua obrigação de eliminar este

produto de forma correta

Se o produto em questão conta com uma bateria ou pilha para a sua autonomia elétrica, esta deverá extrair-se antes de ser eliminado e ser tratada à parte como um residuo de diferente categoria.

Para obter informação detalhada acerca da forma mais adequada de eliminar os seus eletrodomésticos e/ou as correspondentes baterias, a consumidor deverá contactar com as autoridades locais.

9. GARANTIA E SAT

Este produto tem uma garantia de 2 anos desde a data de compra, sempre e quando se conserve e envie a fatura de compra, o produto esteja em perfeito estado físico e se lhe dê um uso adequado tal e como se indica neste Manual de instruções.

A garantia não cobrirá:

• Se o produto tiver sido usado fora da sua capacidade ou utilidade, maltratado, batido, exposto à humidade, submergido em algum líquido ou substância corrosiva, assim como qualquer outra falta atribuível ao consumidor.
• Se o produto foi desmontado, modificado ou reparado por pessoas não autorizadas pelo SAT oficial da Cecotec.
• Se a ocorrência foi originada pelo despaste normal das peças devido ao uso.
  O serviço de garantia cobre todos os defeitos de fabricação durante 2 anos com base à legislação vigente, exceto peças consumíveis.

PORTUGUÊSPORTUGUÊS

Em caso de mal uso por parte do usuário, o serviço de garantia não se fará responsável pela reparação.

Se em alguma ocasião deteta uma ocorrência com o produto ou tem alguma consulta, entre em contacto com o Serviço de Assistência Técnica oficial da Cecotec através do número de telefone [phone].

1. FOLHAS DE DADOS

Marca Cecotec
Nome do modelo Bolero DressCode	7200 (02316) /Bolero DressCode7200 Steel (02318)
Capacidade 7
Eficiência energética numa escala de D (menos eficiente) a A+++ (mais eficiente)	A+++
Consumo anual de energia 174 kWh, com base em 220 ciclos de lavagem dos programas de lavagem normal de algodão a 60 °C e a 40 °C em plena carga e em carga parcial, e no consumo dos modos de baixo consumo de energia. O valor real do consumo de energia dependerá do modo de utilização do aparelho.
Consumo de energia do programa intensivo a 60 °C em plena carga 0,91 kWh	1 kWh
Consumo de energia do programa intensivo a 60 °C em carga parcial 0	69 kWh
Consumo de energia do programa intensivo a 40 °C em carga parcial 0	61 kWh
Consumo ponderado de energia em estado de desativação 0,50 W
Consumo ponderado de energia em estado inativo 1,00 W
Consumo de água de 9500 litros por ano, com base em 220 ciclos de lavagem dos programas intensivos a 60 °C e a 40 °C em plena carga e em carga parcial. O valor real do consumo de água dependerá do modo de utilização do aparelho.
A classe de eficiência de centrifugação/secagem B numa escala de G (menos eficiente) a A (mais eficiente)
Velocidade máxima de centrifugação 1400 rpm
Teor de humidade restante 53%
O programa de lavagem intensiva a 60 °C e o programa de lavagem intensiva a 40 °C são os programas de lavagem normal a que se referem as informações no rótulo e na ficha. São adequados para a lavagem de roupa de algodão com grau de sujidade normal e são os programas de maior eficiência em termos de consumo combinado de energia e água.

Duração do programa intensivo a 60 °C em plena carga 240 min
Duração do programa intensivo a 60 °C em carga parcial 230 min
Duração do programa intensivo a 40 °C em carga parcial	230 min
Duração do estado inativo (TI)	- 1 min
Emissão de ruído aéreo durante as fases de lavagem	62 dB
Emissão de ruído aéreo durante as fases de centrifugação	79 dB
Máquina de lavar roupa para uso doméstico encastrada	No

Programa de teste de energia: Algodão; Velocidade: velocidade máxima; Outros pré-definidos.

Parâmetro	Valor		Parâmetro	Valor
Capacidade (kg)	7,0		Dimensões em cmLarguraProfundidade	Altura	85
					60
					50
EEIW	91,0		Classe de eficiência energética	C
Índice de eficiência de lavagem	1,04		Efetividade de enxaguamento (g/kg)	5,0
Consumo de energia em kWh por ciclo, com base no programa eco 40-60. O valor real do consumo de energia dependerá do modo de utilização do aparelho	0,784		Consumo de água em litros por ciclo, com base no programa eco 40-60. O valor real do consumo de água dependerá do modo de utilização do aparelho e da dureza da água.	45
Temperatura máxima dos têxtels tratados (°C)	Capacidade	39	Teor de humidade restante (%)	Capacidade	53
	Média	35		Média	53
	Um quarto	24		Um quarto	53
Velocidade de centrifugação (rpm)	Capacidade	1400	Classe de eficiência de centrifugação e de secagem	B
	Média	1400
	Um quarto	1400

PORTUGUÊSPORTUGUÊS

Duração do programa (h.min)	Capacidade 3:28		Tipo IndependenteMédia 2:412
	Um quarto 2:412
Emissão de ruído aéreo durante as fases de centrifugação (dB)	80		Emissão de ruído aéreo durante (fase de centrifugação)
Estado de desativação (W)	0.50 Mode standby (W)		NA
Início diferido (W) 4,00	0 Espera em rede (W)		NA
Duração mínima da garantia oferecida pelo fornecedor: 2 anos
Informação adicional:

Marca Cecotec
Nome do modelo Bolero DressCode	8200 (02321) /Bolero DressCode 8200 Steel (02323)
Capacidade	8
Eficiência energética numa escala de D (menos eficiente) a A+++ (mals eficiente)	A+++
Consumo anual de energia 196 kWh, com base em 220 ciclos de lavagem dos programas de lavagem normal, de algodão a 60 °C e a 40 °C em plena carga e em carga parcial, e no consumo dos modos de baixo consumo de energia. O valor real do consumo de energia dependerá do modo de utilização do aparelho.
Consumo de energia do programa intensivo a 60 °C em plena carga	0.90 kWh
Consumo de energia do programa intensivo a 60 °C em carga parcial	0.88 kWh
Consumo de energia do programa intensivo a 40 °C em carga parcial	0.79 kWh
Consumo ponderado de energia em estado de desativação	0.50 W
Consumo ponderado de energia em estado inativo	1.00 W
Consumo de água de 11000 litros por ano, com base em 220 ciclos de lavagem dos programas intensivos a 60 °C e a 40 °C em plena carga e em carga parcial. O valor real do consumo de água dependerá do modo de utilização do aparelho.

A classe de eficiência de centrifugação/secagem B numa escala de G (menos eficiente) a A (mais eficiente)
Velocidade máxima de centrifugação	1400 rpm
Teor de humidade restante	53%
O programa de lavagem intensiva a 60 °C e o programa de lavagem intensiva a 40 °C são os programas de lavagem normal a que se referem as informações no rótulo e na ficha. São adequados para a lavagem de roupa de algodão com grau de sujidade normal e são os programas de maior eficiência em termos de consumo combinado de energia e água.
Duração do programa intensivo a 60 °C em plena carga	245 min
Duração do programa intensivo a 60 °C em carga parcial	240 min
Duração do programa intensivo a 40 °C em carga parcial	230 min
Duração do estado inativo (TI)	-1 min
Emissão de ruído aéreo durante as fases de lavagem	62 dB
Emissão de ruído aéreo durante as fases de centrifugação	79 dB
Máquina de lavar roupa para uso doméstico encastrada	No

Programa de teste de energia: Algodão; Velocidade: velocidade máxima; Outros pré-definidos

Parâmetro	Valor	Parâmetro	Valor
Capacidade (kg)	8,0	Dimensões em cmLarguraProfundidade	Altura	85
				60
				57
EEIW	90.6	Classe de eficiência energética	E
Índice de eficiência de lavagem	1,04	Efetividade de emxaguamento (g/kg)	5,0
Consumo de energia em kWh por ciclo, com base no programa eco 40-60. O valor real do consumo de energia dependerá do modo de utilização do aparelho	0,824	Consumo de água em litros por ciclo, com base no programa eco 40-60. O valor real do consumo de água dependerá do modo de utilização do aparelho e da dureza da água.	48

Temperatura máxima dos têxtels tratados (°C)	Capacidade 38		Teor de humidade restante (%)	Capacidade 53
	Média 33 Média 53
	Um quarto 25 Um quarto 53
Velocidade de centrifugação (rpm)	Capacidade	400	Classe de eficiência de centrifugação e de secagem	BMédia 1400
	Um quarto 1400
Duração do programa (hmin)	Capacidade	3:38	Tipo IndependenteMédia 2:48
	Um quarto 2	4/8
Emissão de ruído aéreo durante as fases de centrifugação (dB)	80		Emissão de ruído aéreo durante (fase de centrifugação)	C
Estado de desativação (W)	0.50 Modo standby (W)		NA
Início diferido (W)	4.00		Espera em rede (W)	NA
Duração mínima da garantia oferecida pelo fornecedor: 2 anos
Informação adicional:

NEDERLANDSPORTUGUÊS

1. ONDERDELEN EN COMPONENTEN

Fig. 1.
