MANUAL DE UTILIZADOR Black Hawk+ GoXtreme

Presione "OK" para tomar fotos.

INFORMAÇÃO IMPORTANTE

Para garantir o funcionamento ideal da sua câmera, observe as seguintes informações importantes:

Cartão MicroSD:

• Certifique-se de que o seu cartão de memória está formatado na câmara antes de o utilizar pela primeira vez (Definições > Formato).
• A capacidade máxima do cartão de memória não deve ser superior a 64GB.

A utilização de cartões de memória que excedam a capacidade máxima recomendada pode resultar em erros de arquivo.

- Para melhores resultados, recomendamos a utilização de cartões Micro SD de alta qualidade Classe 10 com U3 High Speed ou superior.

Certifique-se de que é utilizado um cartão de memória U3 classificado quando gravar vídeo 4K.

O uso de um cartão inferior pode apresentar problemas de velocidade de transferência de dados devido ao tamanho grande do arquivo que um vídeo 4K produz.

• O tempo de gravação depende da resolução selecionada.
• Depois de atingir um tempo máximo de gravação de vídeo de aproximadamente 29 minutos, a câmara irá parar de gravar automaticamente. Uma nova gravação deve ser reiniciada manualmente.

Carregamento:

• Certifique-se de que a câmera esteja completamente carregada antes da primeira utilização.
• Mantenha o dispositivo longe de crianças durante o carregamento.

• Certifique-se de que a câmera esteja desligada durante o carregamento. Se a câmera ligar automaticamente quando conectada a uma fonte de energia, desligue-a para completar o carregamento. Uma câmara ligada à corrente eléctrica e ligada não carrega.

• A câmera só deve ser carregada através da porta USB de um computador ou adaptador de energia USB com uma capacidade máxima de 1000mAh.

• Desconecte o cabo USB conectado à câmera antes de usar a câmera.
• A vida útil da bateria - dependendo das definições e da temperatura exterior - é de até 90 minutos em condições óptimas.

Ligação WiFi:

• Certifique-se de que transferiu a aplicação companheira correta para o seu modelo de câmara.
• Observe que a transferência sem fio de arquivos usando o aplicativo não é possível para vídeos com resolução superior a 1080p. Os ficheiros com uma resolução superior a 1080p só podem ser acedidos através do seu computador utilizando um leitor de cartões.

Instruções de segurança:

ATENCAO:

A câmara não é adequada para crianças com menos de 36 meses devido ao perigo de asfixia.

ATENCAO: Proteja sempre a sua câmara de quedas, golpes e solavancos.

• Mantenha uma distância suficiente de objetos que geram campos magnéticos fortes ou ondas de rádio, para evitar danificar o produto ou afetar a qualidade do som e da imagem.
• Guarde o dispositivo num local seco e sem pó (à temperatura ambiente) e nunca exponha o produto a altas temperaturas ou à luz solar direta permanente.
• No caso improvável de sobreaquecimento, fumo ou odores desagradáveis que saiam da unidade, desligue-a imediatamente do cabo de carregamento e retire a bateria para evitar um incêndio.

ATENCAO: Antes de utilizar a máquina na água, certifique-se de que todas as tampas e fechos

da máquina e da caixa subaquática estão fechados e vedados.

• Depois de a utilizar em água salgada ou clorada, limpe a caixa e deixe-a secar.
• A câmera não deve ser exposta a altas diferenças de temperatura e umidade para evitar

PT

condensação dentro do estojo ou atrás da lente.

- Após o uso subaquático, a caixa deve ser deixada aberta para evitar condensação.

Prefácio

Este produto é um dispositivo de gravação de vídeo em movimento digital de alta definição. Possui uma variedade de características líderes do setor, incluindo: gravação de vídeo digital, filmagem, esportes ao ar livre, sondagem em águas profundas, foto em série, etc.

Características do produto

1. Tela de alta definição (Full HD, 2") que exibe vídeos gravados fascinantes
2. Fotografia de 14 megapixels max.
3. WiFi para visualização ao vivo e transferência de arquivosi
4. Saída HDMI HD, suporta o modo FPV
5. Suporta cartões de armazenamento de até 64GB no máximo (não está incluído)
6. Múltiplos formatos de gravação de vídeo: 4K /2.7K/1080P / 720P
7. Suporta formato de gravação de vídeo MOV
8. Suporte a função de controle remoto (controle remoto não está incluído)

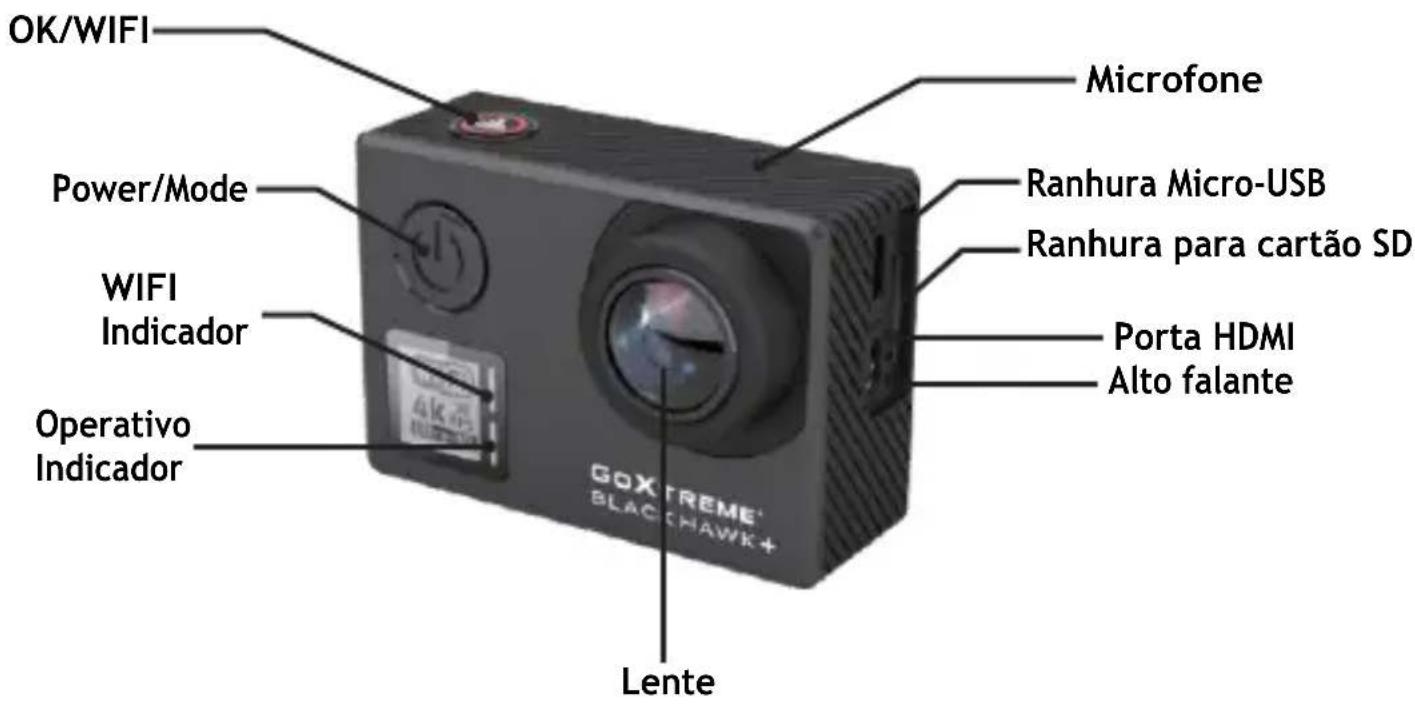

Discrição do produto

OK/WIFI Power/Mode WIFI Indicador Operativo Indicador Microfone Ranhura Micro-USB Ranhura para cartão SD Porta HDMI Alto falante GOGXTREME® BLACKHAWK+ Lente

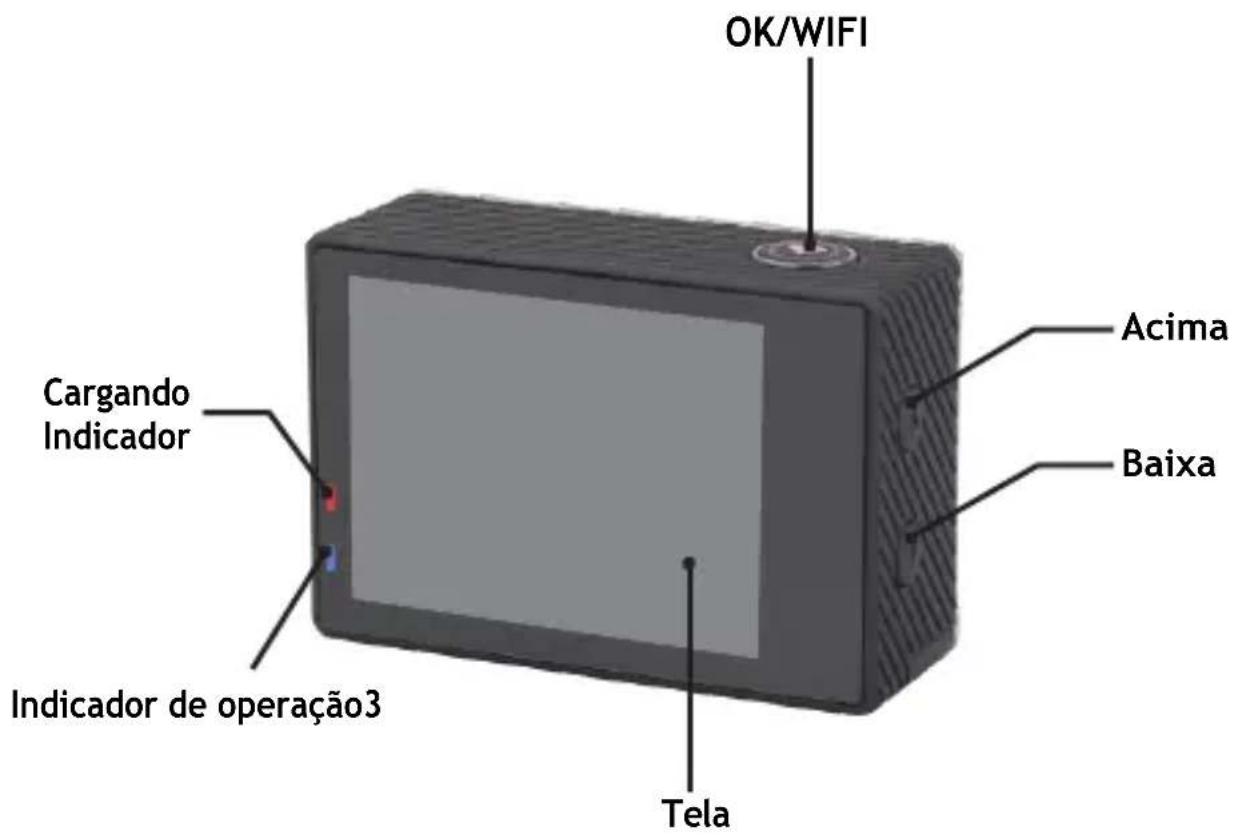

OK/WIFI Acima Baixa Cargando Indicador Indicador de operação3 Tela

PT

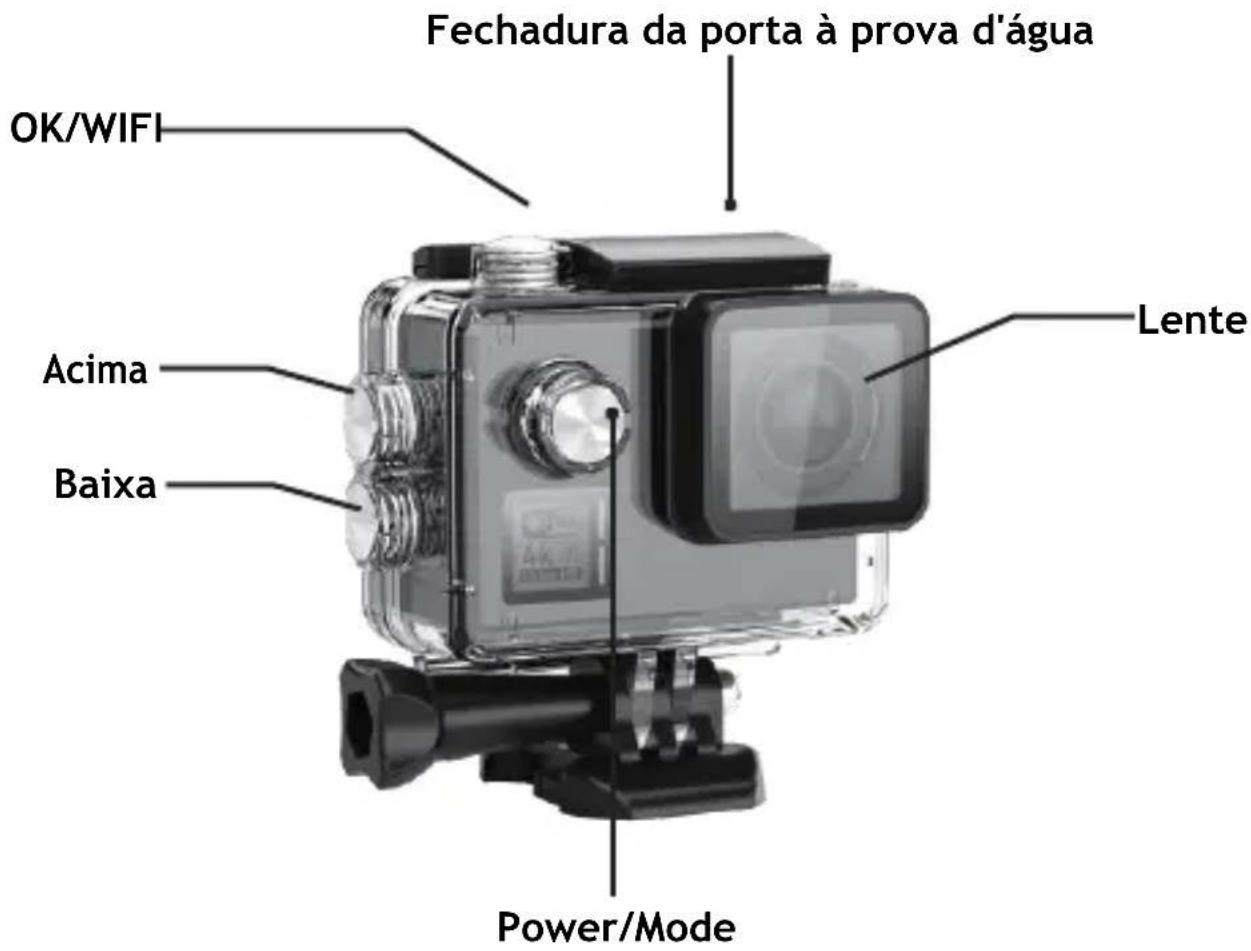

Descrição do caso impermeável

Fechadura da porta à prova d'água OK/WIFI Acima Baixa Lente Power/Mode

Operação

1. Inserindo o cartão micro SD

Nota: Escolha o cartão microSD U3 da marca e formateie o cartão de memória usando a câmera antes da primeira utilização.

1. Instalando e removendo a bateria

A. O compartimento da bateria pode ser protegido contra a abertura acidental. Portanto, você encontra um botão de bloqueio no compartimento da bateria. Para abrir o compartimento da bateria, desbloqueie-o e deslize-o na direção mostrada na tampa.
B. Instale a bateria na câmera conforme indicado por +/- símbolose direção das setas marcadas na bateria.
C. Energia da bateria, consulte os símbolos: Modo de alimentação total " 'Modo de baixa potência " "
D. Retire a bateria: Abra a tampa da bateria e retire a bateria.
Nota: Porfavor, pressione a travade bloqueio sempre que a posição de "LOCK" antes de usaro dispositivo.

1. Carregamento da bateria

A. A bateria pode ser carregada conectando-a a um computador ou a um adaptador de energia.
B. A câmerapode gravarvídeos duranteo carregamento (mude para o modomontado no veículo no menu).
C. A câmera também pode ser carregada se a câmera estiver desligada.

1. Modo de energia

Pressione e mantenha pressionado o botão liga / desliga por 3-5 segundos para ligar / desligar.

1. Mode Switching

Alternar entre gravação de vídeo / foto / reprodução / menu pressionando o botão liga / desliga em breve e repetidamente.

PT

6.WiFi Control

Antes de usar a função WiFi Control, instale o aplicativo iSmart DV para o seu smartphone ou tablet PC. Depois deligar a câmera, pressione o botão WiFi por 2 segundos e ligue / desligue a função Wi-Fi. Seo WiFi estiver ligado, o símbolo WiFi será exibido no visor. Se o WiFi estiver ligado, a câmera será reiniciada. O ícone WiFi fica verde depois de reiniciare aguardando 5 segundos (isso expressa que o WiFi pode ser conectado normalmente agora). Abra a conexão Wi-Fi em seu telefone celular para procurar o dispositivo da câmera: GOXTREME a partir das redes sem fio disponíveis. (Senha 1234567890).

1. Inicie o software iSmart DV.

2. Como gravar vídeos e configurar a configuração de gravação

7-1. Gravação de vídeo

Mude para o modo de gravação e haverá um ícone no canto superior esquerdo da tela. Pressione OK para iniciar a gravação e o ícone começará a piscar. Pressione "OK" novamente para parar a gravação e o ícone desaparecerá.

7-2. Disparo e definição de fotos

Ligue a câmera e pressione "Modo" para selecionar "Modo de disparo de foto". O ícone nocanto superioresquerdo datela mostra que a câmera está no modo defilmagem. Pressione "OK" para tirar fotos.

PT

7-3. Modo Burst e Configuração

Ligue a câmera e pressione "Modo" para selecionar "Modode disparo em explosão". Oíconeno O canto superioresquerdo da tela mostra que a câmera está no modo de disparo de foto Burst. Pressione "OK" para tirar fotos.

7-4. Armazenamento e reprodução de arquivos

Mude a câmera para o "Modo de Reprodução" ("É mostrado no canto superior esquerdo do modo de visualização de vídeo e" É mostrado no canto superior esquerdo do modo de visualização da foto.), Selecionarquivos usando as setas PARACIMA e PARA BAIXO, depois repita e pare vídeos ou revise fotos pressionando o botão de disparo. Você também pode reproduzir por meio de celular via WiFi.

Nota: caso a câmera fique congelada durante o uso, remova e reinsira a bateria.

Especificações
Imagem Sensor	Tipo	12MP CMOS
lente	Comprimento foca	Lente f = 3.21mm
	F No.	F= 2.8
	F.O.V (D)	170°
Tela de LCD		2” 320x240 TFT LCD
Concentrando	Tipo	Fixo
Exposição	Ao controle	AE programado
	Compensação	± 2EV (0,33 EV passos) -2,0 / -1,0 / + 0,0 / + 1,0 / 2,0
	Equivalente ISO	Auto, 100, 200, 400, 800, 1600
Balanço de brancos		Auto / luz do dia / sombra / luz de tungstênio / Fluorescente / subaquática
Resolução de vídeo		4K 3840x2160 60fps / EIS 30fps2.7K 2704x1520 60fps / 30fps1920x1080 120fps / EIS 60fps / EIS 30fps1280x720 240fps / 200fps / 120fps / 60fps / 30fps
Estabilização de imagem		Ligado desligado
	Memória	Memória externa: suporte a cartões micro SDHC U3 de até 64GB (não incluída)
	Codificador de vídeo	H.264
	Tamanho da imagem	14M (4320x3240) interpolated12M (4032x3024), 10MP(3648x2736)8M (3840x2160)5M (2592x1944)2M (1920x1080)
Saida de vídeo		HDMI: suporte 1920x1080 P60, saída com CECComposto: NTSC / PAL
Função Time Lapse		OFF / 1 sec. / 3 sec. / 5 sec. / 10 sec. / 30 sec./ 60 sec.
Funções da foto		Temporizador: OFF / 3 sec. / 5 sec. / 10 sec. / 20 sec.Taxa de explosão: OFF / 3 P / s / 7 P / s / 15 P / s/ 30P / s Intervalo de intervalo de lapso detempo: OFF / 3 sec. / 5 sec. / 10 sec. / 30sec. /60 sec.Time Lapse tempo de filmagem: 5Min / 10Min / 15Min /20Min
	Modo padrão	Video
	EIS	Ligado/desligado
	Detector de movimento	Off / Low / Medium / High
	Modo TV	NTSC / PAL
	Light Freq.	50HZ / 60HZ
	Tela apagada:	OFF / 30 Segundos / 1 Min. / 2 minutos.
	LED WiFi	LIGADO/DESLIGADO
	Sharpness	Forte / Normal / Suave
	Modo de cena	Normal/Indoor/Outdoor/Landscape/Portrait/Night
	ISO	Auto / 100 / 200 / 400 / 800 / 1600 / 3200
	EV : 0.0	EV : -2.0 / -1.0 / +0.0 / +1.0 / +2.0
	Configuração do tempo	tempo de preparação
	Formato de data	Y/M/D,D/M/Y,M/D/Y
	Wi-Fi	LIGADO/DESLIGADO
	SSID WiFi	GOXTREME
	Senha do wifi	1234567890
	Formato	SIM/NÃO
	Configuraçã o padrão	SIM/NÃO
	Versão	GOXTREME V1.0
Interface		USB 2.0: Recarregar / Transferir arquivos
Fonte de energia		Bateria recarregável de iões de lítio 1050mAh
Dimensões (W * H * D)		L:61mm, W:42mm, H:23 mm (com a parteda lente será 33mm)
Peso		Cerca de 78,5 g (com bateria)
Apoio, suporte		Driver de armazenamento em massa Windows XP (Service Pack 2) ou posterior Mac OS X 10.5.11 ou posterior
Requisitos de sistema
Para Windows		PC com processador melhor do que o Pentium 4 3.2GHz* Windows XP (Service Pack 2) ou posterior* Mínimo 1 GB de RAM do sistema* Cartão de vídeo mínimo de 256 MB de RAM* Porta USB, unidade de CD-ROM* 1024 * 768 pixels, monitor compatível com tela colorida de 32 bits

PT

Todas as especificações do produto estão corretas no momento da impressão e estão sujeitas a alterações sem aviso prévio.

A Easypix GmbH reserva-se o direito a erros ou omissões.

Para obter ajuda técnica, visite a nossa área de suporte em www.easypix.eu.

DECLARAÇÃO DE CONFORMIDADE

O fabricante declara que a marcação CE foi aposta no produto GoXtreme Black Hawk+ em conformidade com os requisitos essenciais e outras disposições pertinentes das seguintes directivas europeias:

2014/53/EU

2011/65/EC RoHs

2014/30/EU EMV

2012/19/EC WEEE

A declaração de conformidade pode ser descarregada aqui:

http://www.easypix.info/download/pdf/doc_goxtreme_blackhawkplus.pdf

ELIMINAÇÃO DE RESÍDUOS

PT

Eliminar a embalagem

Ordenar os materiais da embalagem. Adicione papelão e papelão aos resíduos de papel, as folhas devem ser recicladas.

Eliminação de resíduos de equipamentos eléctricos e electrónicos e/ou baterias pelos res em residências particulares na União Europeia.

Este símbolo no produto ou na embalagem indica que o produto não deve ser eliminado com o lixo doméstico. Você deve devolver seus resíduos de equipamentos e/ou baterias/acumuladores aos pontos de coleta apropriados para a reciclagem de equipamentos elétricos e eletrônicos e/ou baterias/acumuladores. Para obter mais informações sobre a reciclagem deste equipamento e/ou baterias, contacte o governo local, a loja onde adquiriu o equipamento ou uma empresa de eliminação de resíduos. A reciclagem de materiais ajuda a conservar os recursos naturais e garante uma forma segura de reciclar para a saúde humana e o meio ambiente.

PT

Aviso de bateria

- Não desmonte nem bata na bateria. Tenha cuidado para não curto-circuitar a bateria. Não exponha a bateria a altas temperaturas. Não use a bateria se ela vazar ou se expandir.

- Carregue sempre através do sistema. Se a bateria for substituída pelo tipo errado, existe o risco de explosão.

- Mantenha a bateria longe de crianças.

- As baterias podem explodir se forem expostas a um fogo aberto. Nunca jogue pilhas no fogo.

- Elimine as baterias usadas de acordo com os regulamentos locais.

- A bateria deve ser removida e descartada separadamente antes de descartar o dispositivo.

Aviso sobre peças pequenas

A câmara não é adequada para crianças com menos de 3 anos de idade devido ao risco de asfixia.
