MANUAL DE USUARIO Black Hawk+ GoXtreme

INFORMACIÓN IMPORTANTE

Para asegurar el funcionamiento óptimo de su cámara, tenga en cuenta la siguiente información importante:

Tarjeta MicroSD:

• Asegúrese de que su tarjeta de memoria está formateada en la cámara antes de utilizarla por primera vez (Configuración > Formatear).
• La capacidad máxima de la tarjeta de memoria no debe ser superior a 64GB.

El uso de tarjetas de memoria que excedan la capacidad máxima recomendada puede dar lugar a errores de archivo.

- Para obtener los mejores resultados, recomendamos utilizar tarjetas Micro SD de alta calidad Clase 10 con U3 de alta velocidad o superior.

Asegúrese de que se utiliza una tarjeta de memoria con clasificación U3 cuando grabe vídeo de 4K. El uso de una tarjeta más baja puede presentar problemas de velocidad de transferencia de datos debido al gran tamaño de archivo que produce un vídeo de 4K.

• El tiempo de grabación depende de la resolución seleccionada.
• Después de alcanzar un tiempo máximo de grabación de vídeo de aprox. 29 minutos, la cámara dejará de grabar automáticamente. Una nueva grabación debe reiniciarse manualmente.

Cargando:

• Asegúrese de que la cámara esté completamente cargada antes de usarla por primera vez.
• Mantenga el dispositivo fuera del alcance de los niños mientras lo carga.
• Asegúrese de que la cámara esté apagada durante la carga. Si la cámara se enciende automáticamente cuando se conecta a una fuente de alimentación, apáguela para completar la carga. Una cámara conectada a la corriente y encendida no se cargará.
• La cámara sólo debe cargarse a través del puerto USB de un ordenador o de un adaptador de

corriente USB con una capacidad máxima de 1000mAh.

• Desconecte el cable USB conectado a la cámara antes de utilizarla.
• La duración de la batería es - dependiendo de los ajustes y de la temperatura exterior - de hasta 90 minutos en condiciones óptimas.

Conexión WiFi:

• Asegúrese de que ha descargado la aplicación complementaria correcta para su modelo de cámara.
• Tenga en cuenta que la transferencia inalámbrica de archivos utilizando la aplicación no es posible para vídeo con resolución superior a 1080p. Sólo se puede acceder a los archivos con una resolución superior a 1080p a través de su ordenador utilizando un lector de tarietas.

Indicaciones de seguridad:

ATENCION: La cámara no es adecuada para niños menores de 36 meses debido al riesgo de asfixia.
ATENCION: Proteja siempre su cámara de caídas, golpes y sacudidas.
- Mantenga una distancia suficiente de los objetos que generan fuertes campos magnéticos u ondas de radio, para evitar dañar el producto o afectar la calidad del sonido y la imagen.
- Almacene el dispositivo en un lugar seco y libre de polvo y nunca exponga el producto a altas temperaturas o a la luz solar directa y permanente.
- En el improbable caso de sobrecalentamiento, humo u olores desagradables saliendo de la unidad, desconéctela inmediatamente del cable de carga y retire la batería para evitar un incendio.
ATENCION: Antes de utilizar la cámara en el agua, asegúrese de que todas las tapas y cierres de la cámara y de la carcasa subacuática estén cerrados y sellados.
- Después de utilizarlo en agua salada o clorada, limpie la caja y déiela secar.
- La cámara no debe estar expuesta a altas diferencias de temperatura y humedad para evitar la condensación dentro de la carcasa o detrás del objetivo.
- Después del uso bajo el agua, la carcasa debe dejarse abierta para evitar la condensación.

Prefacio

Este producto es un dispositivo digital de grabación de vídeo de alta definición. Tiene una variedad de características líderesdela industria, induyendo: grabación de vídeodigital, tomade fotos, deportes al aire libre, sondeo en aguasprofundas, fotografiaenserie, etc

Características del producto

1. Pantalla (2") de alta definición (FullHD) que muestra fascinantes videos grabados
2. Toma de fotografías de 14 megapíxeles max.
3. WiFi para visualización en directo y transferencia de archivos
4. Salida HDMI HD, compatible con el modo FPV
5. Apoya las tarjetas del almacenaje hasta 64GB máximo (no incluido)
6. Varios formatos de grabación de vídeo: 4K/2.7K/1080P / 720P
7. Soporta MOV formato de grabación de vídeo
8. Apoyo Función de control remoto (el control remoto no está incluido)

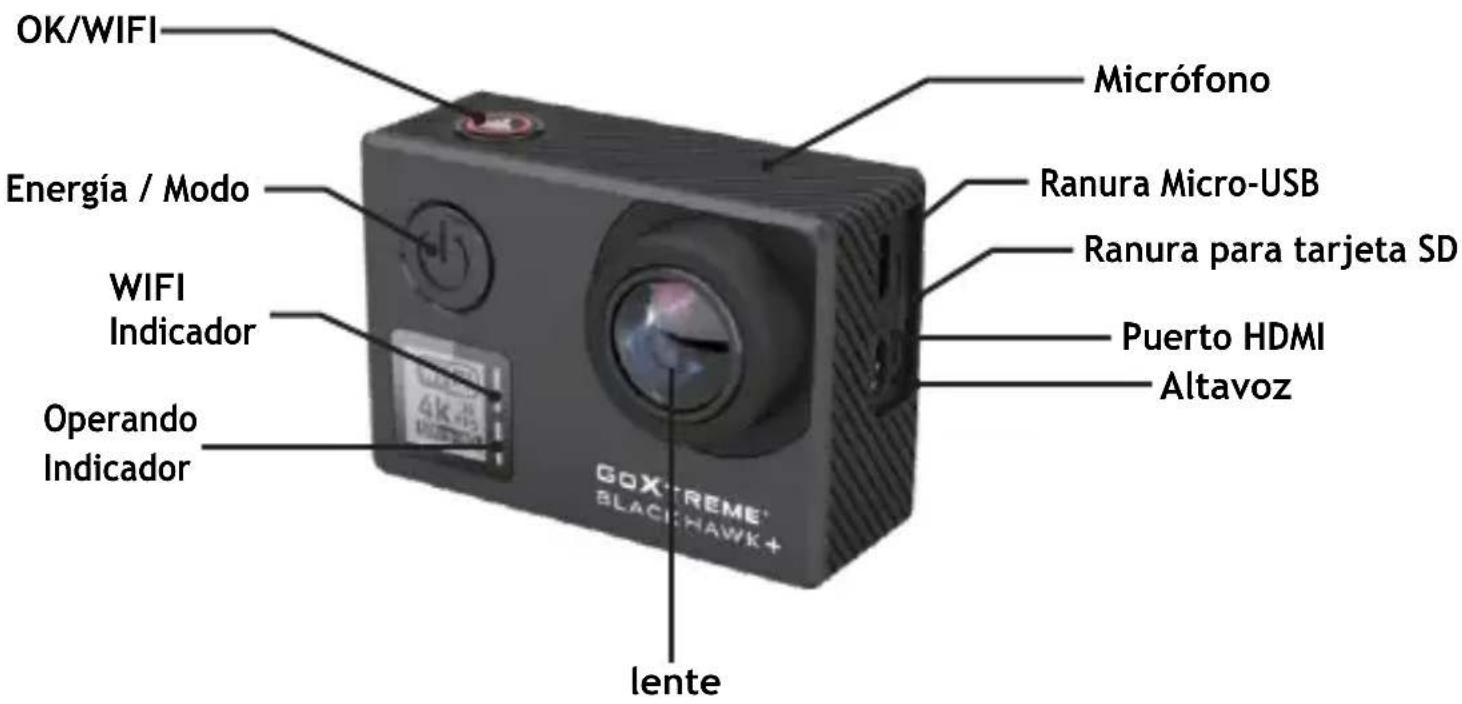

Descripción del producto

OK/WIFI Energía / Modo WIFI Indicador Operando Indicador Micrófono Ranura Micro-USB Ranura para tarjeta SD Puerto HDMI Altavoz GOGXTREME® BLACKHAWK+ lente

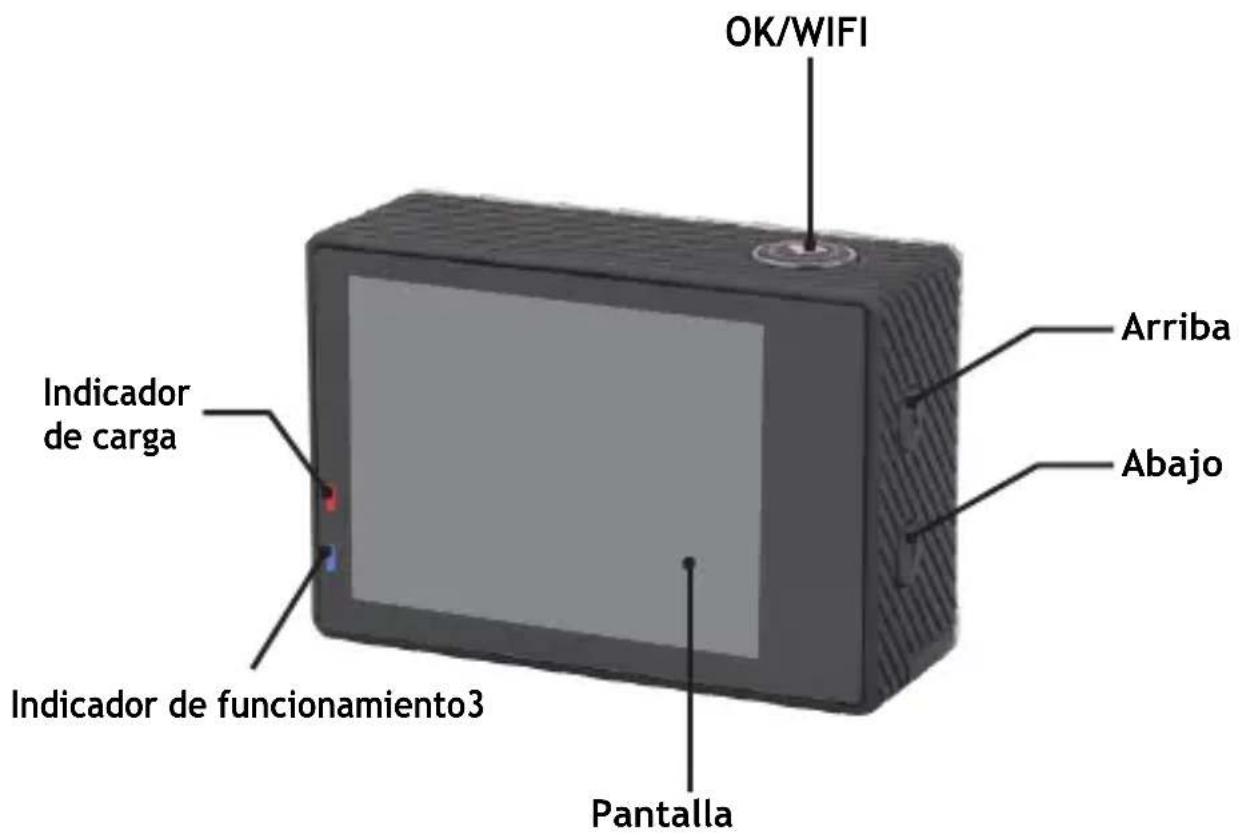

OK/WIFI Arriba Abajo Indicador de carga Indicador de funcionamiento3 Pantalla

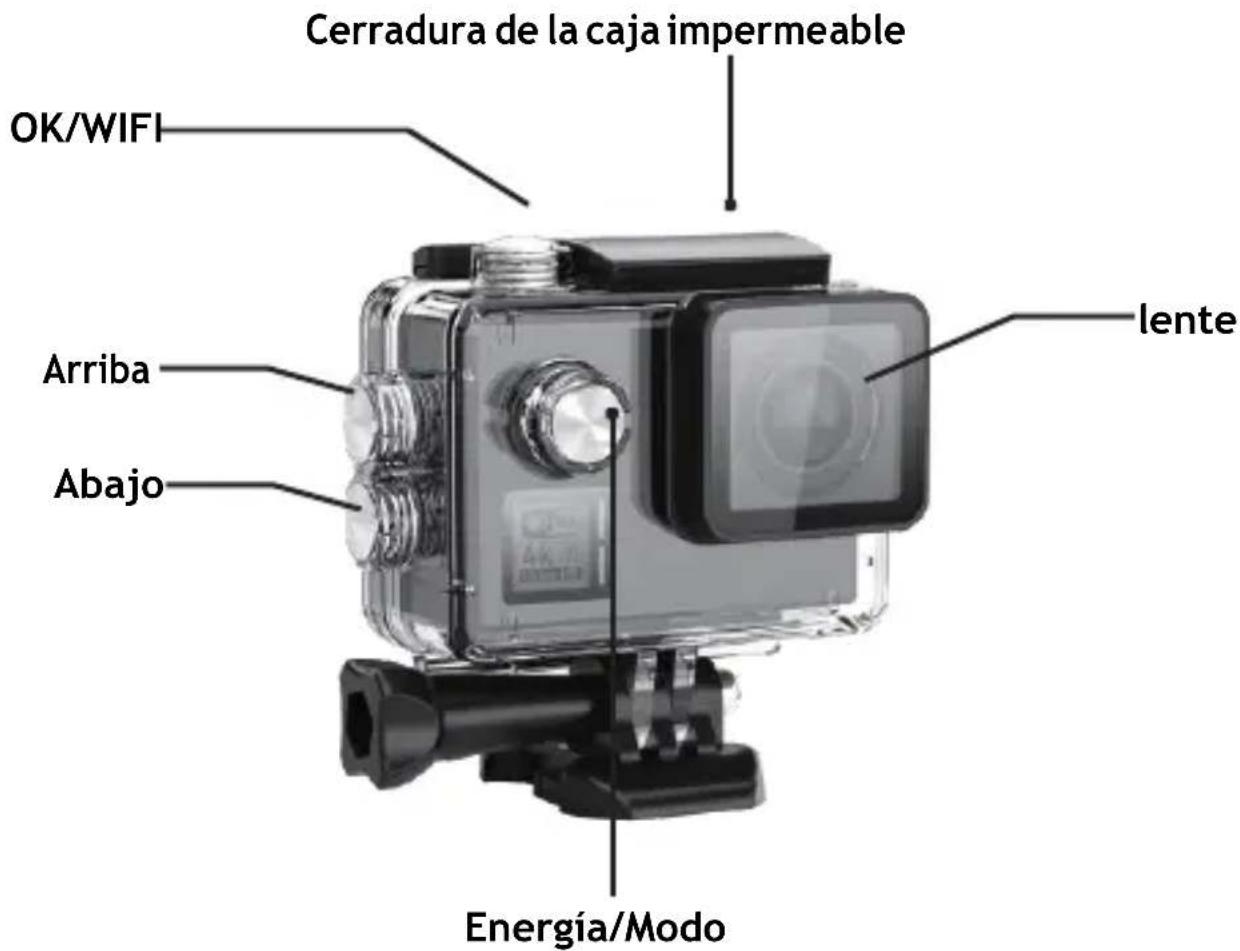

Descripción de la caja impermeable

Cerradura de la caja impermeable OK/WIFI lente Arriba Abajo Energía/Modo

Operación

1. Inserción de la tarjeta micro SD

Nota: Elijapor favorunatarjetamicroSDU3 de marcay formateela tarjeta de memoriausandola cámara antes del primer uso.

1. Instalación y extracción de la batería

A. El compartimento de las pilas puede protegerse contra una apertura accidental. Por lo tanto, encontrará un botón de bloqueo en el compartimiento de la batería. Para abrir el compartimento de las pilas, desbloqueelo y deslicelo en la dirección que se muestra en la cubierta.

B. Instale la batería en lacámara indicada por los símbolos+/-y la dirección de las flechas marcadasen la batería.

C. Batería, consulte los símbolos: Modo de alimentación completa " "Modo de baja potencia "

D. Extraiga la batería: Abra la cubierta de la batería y saque la batería.

Nota: Porfavor, presione el bloqueocadaveza la posición de "LOCK" antes de usar el dispositivo.

1. Carga de la batería

R. La batería se puede cargar conectándola a un ordenador o a un adaptador de corriente.

B. La cámara puede grabar vídeos durante la carga (cambie al modo de vehículo en el menú).

C. La cámara también se puede cargar si la cámara está apagada.

1. Modo de encendido

Mantenga presionado el botón de encendido durante 3-5 segundos para encenderlo / apagarlo.

1. Modo de conmutación

Cambiar entre la grabación de vídeo / fotografía / reproducción / menú pulsando brevemente el botón de encendido y repetidamente.

6. Control de Wii

Antes de utilizar la función de control WiFi, instale la aplicación iSmart DV en su smartphone o tablet PC. Después de encender la cámara, presione el botón WiFi durante 2 segundos y active / desactivela función WiFi. Si WiFi está activado, el símbolo WiFi aparecerá en la pantalla. Si el WiFi está activado, la cámara se reiniciará. El icono de WiFi se vuelve verde después de reiniciary esperar 5 segundos (esto expresa que WiFi puede conectarse normalmente ahora).

Abra la conexión WiFi en suteléfono móvil para buscar el dispositivo de la cámara: GOXTREME de las redes inalámbricas disponibles. (La contraseña es 1234567890).

1. Inicieel software iSmart DV .

2. Cómo grabar videos y configurar el ajuste de grabación

7-1. Grabación de vídeo

Cambie al modo de grabación y habrá un icono en la esquina superior izquierda de la pantalla.

PulseOK para iniciar lagrabación y el icono empezará a parpadear. Pulse de nuevo "OK" para detener la grabación y el icono desaparecerá.

7-2. Toma de fotografías y ajuste

Encienda la cámara y presione "Mode" para seleccionar "Photo shooting Mode". El icono en la esquina superior izquierda de la pantalla muestra que la cámara está en el modo de fotografía.

7-3. Modo y ajuste de ráfaga

Encienda la cámaray pulse "Mode" para seleccionar "Burstshooting Mode". Eliconode la

En la esquina superior izquierda de la pantalla se muestra que la cámara está en el modo de disparo de fotografías en ráfaga. Presione "OK" para tomar fotos.

7-4. Almacenamiento de archivos y reproducción

Cambiela cámara al "Modo de reproducción" ("Se muestra en la esquina superior izquierda del modo devista previa de vídeo, "Se muestra en la esquina superior izquierda del modo de vista previa de fotos), seleccione los archivos con las flechas ARRIBA y ABAJO, luego reproduzca y detenga videos o revise fotos presionando el botón de disparo. También puede reproducir porteléfonos móviles a través de WiFi.

Nota: En caso de que la cámara se congele durante el uso, retire y vuelva a insertar la batería.

Presupuesto
sensor de imagen	Tipo	12MP CMOS
lente	Longitud focal	Lente f = 3.21mm
	F No.	F= 2.8
	F.O.V (D)	170°
Pantalla LCD		2” 320x240 TFT LCD
Enfoque	Tipo	Fijo
Esposición	Controlar	AE programada
	Compensación	± 2EV (pasos de 0,33 EV) -2,0 / -1,0 / +0,0 / +1,0 / 2,0
	Equivalente ISO	Auto, 100, 200, 400, 800, 1600
Balance de blancos		Auto / luz del día / sombra / luz del tungsteno / fluorescente / subacuático
Resolución de video		4K 3840x2160 60fps / EIS 30fps2.7K 2704x1520 60fps / 30fps1920x1080 120fps / EIS 60fps / EIS 30fps1280x720 240fps / 200fps / 120fps / 60fps / 30fps
Estabilización de imagen		Encendido/apagado
	Memoria	Memoria externa: admite tarjetas micro SDHCU3 de hasta 64GB (no incluída)
	Encoder video	H.264
	Tamaño de la imagen	14M (4320x3240) interpolated12M (4032x3024), 10MP(3648x2736)8M (3840x2160)5M (2592x1944)2M (1920x1080)
Salida de vídeo		HDMI: Soporte 1920x1080 P60, salida con CEC Compuesto: NTSC / PAL
Función de lapso de tiempo		OFF / 1 sec. / 3 sec. / 5 sec. / 10 sec. / 30 sec./ 60 sec.
Funciones de fotos		Temporizador: OFF / 3 sec. / 5 sec. / 10 sec. / 20 sec.Tasa de Burst: OFF / 3 P / s / 7 P / s / 15 P / s /30P / s Lapso de tiempo Intervalo de foto: OFF /3 sec. / 5 sec. / 10sec. / 30sec. / 60 sec.Lapso de tiempo de disparo de fotos: 5Min / 10Min /15Min / 20Min
	Modo por defecto	Video
	EIS	Encendido/apagado
	Detección de movimiento	Off / Bajo / Medio / Alto
	Modo de TV:	NTSC / PAL
	Luz Freq.	50HZ / 60HZ
	Pantalla apagada	OFF / 30 segundos / 1 min. / 2 minutos.
	WiFi LED	ENCENDIDO/APAGADO
	Nitidez:	Fuerte / Normal / Suave
	Modo escena	Normal/Indoor/Outdoor/Landscape/Portrait/Night
	ISO	Auto / 100 / 200 / 400 / 800 / 1600 / 3200
	EV : 0.0	EV : -2.0 / -1.0 / +0.0 / +1.0 / +2.0
	Configuración de hora	Tiempo de preparación
	Formato de fecha	Y/M/D,D/M/Y,M/D/Y
	WiFi	ENCENDIDO /APAGADO
	SSID WiFi:	GOXTREME
	Contraseña de wifi	1234567890
	Formato	SI/NO
	Configuración predeterminada	SI/NO
	Versión	GOXTREME V1.0
IInterfaz		USB 2.0: recarga / transferencia de archivos
Fuente de alimentación		Batería recargable de ion de litio 1050mAh
Dimensiones (W * H * D)		L: 61mm, W: 42mm, H: 23 milímetros (con la parte de la lente será 33m m)
Peso		Sobre 78.5g (con la batería)
Apoyo		Controlador de almacenamiento masivo Windows XP (Service Pack 2) o posterior Mac OS X 10.5.11 o posterior
Requisitos del sistema
Para ventanas		*PC con procesador mejor que Pentium 4 3.2GHz*Windows XP (Service Pack 2) o posterior*Mínimo 1 GB de RAM del sistema*Mínimo 256 MB de RAM Tarjeta de Video*Puerto USB, unidad de CD-ROM*1024 * 768 píxeles, monitor compatible con pantalla en colorde 32 bits

Todas las especificaciones del producto son correctas en

el momento de la impresión y están sujetas a cambios sin previo aviso.

Easypix GmbH se reserva el derecho a errores u omisiones.

Para ayuda técnica, por favor visite nuestro área de soporte en www.easypix.eu.

DECLARACIÓN DE CONFORMIDAD

El fabricante declara por la presente que el marcado CE se ha colocado en el producto

GoXtreme Black Hawk+ de conformidad con los requisitos esenciales y otras disposiciones pertinentes de las siguientes Directivas europeas:

2014/53/EU

2011/65/EC RoHs

2014/30/EU EMV

2012/19/EC WEEE

La declaración de conformidad se puede descargar aquí:

http://www.easypix.info/download/pdf/doc_goxtreme_blackhawkplus.pdf

ELIMINACIÓN

ES

Eliminar el embalaje

Clasifique los materiales del embalaje. Agregue cartón y cartón al papel de desecho, las hojas deben ser recicladas.

Eliminación de los residuos de aparatos eléctricos y electrónicos y/o baterías por parte de los consumidores en los hogares de la Unión Europea.

Este símbolo en el producto o embalaje indica que el producto no debe desecharse con la basura doméstica. Debe devolver sus equipos de desecho y/o baterías/acumuladores a los puntos de recogida adecuados para reciclar equipos eléctricos y electrónicos y/o baterías/acumuladores. Para obtener más información sobre el reciclaje de estos equipos y/o baterías, póngase en contacto con su gobierno local, la tienda donde compró el equipo o una empresa de eliminación de residuos. El reciclaje de materiales ayuda a conservar los recursos naturales y asegura una manera segura de reciclar para la salud humana y el medio ambiente.

Advertencia de batería

- No desmonte ni golpee la batería. Tenga cuidado de no provocar un cortocircuito en la batería. No exponga la batería a altas temperaturas. No utilice la batería si tiene fugas o se expande.

- Cargue siempre a través del sistema. Si se reemplaza la batería por una de tipo incorrecto, existe el riesgo de explosión.

- Mantenga la batería fuera del alcance de los niños.

- Las baterías pueden explotar si se exponen a un incendio. Nunca tire las pilas al fuego.

- Deseche las baterías usadas de acuerdo con las regulaciones locales.

- Antes de desechar el aparato, debe retirarse la pila y desecharse por separado.

Advertencia sobre piezas pequeñas

La cámara no es adecuada para niños menores de 3 años debido al riesgo de asfixia.
