NÁVOD K OBSLUZE Black Hawk+ GoXtreme

Abyste zajistili optimální provoz fotoaparátu, vezměte prosím na vědomí následující informace:

MicroSD karty:

• Před prvním použitím karty se ujistěte, že je paměťová karta naformátována ve fotoaparátu (Nastavení> Formát).
• Použijte paměťovou kartu s maximální kapacitou 64GB.

Použití paměťových karet, které překračují maximální doporučenou kapacitu, může způsobit chyby souboru.

- Pro dosažení nejlepších výsledků doporučujeme používat vysoce kvalitní SD karty třídy 10 s U3 High Speed nebo vyšší.

Při nahrávání videa 4K používejte paměťovou kartu U3. Použití karty s nižší hodnotou může způsobit problémy s rychlostí přenosu dat z důvodu velké velikosti souboru, který generuje video 4K.

• Doba záznamu závisí na vybraném rozlišení.
• Po dosažení maximální doby záznamu videa přibližně 29 minut fotoaparát automaticky zastaví nahrávání. Nový záznam musí být restartován ručně.

Nabíjení:

• Před prvním použitím se ujistěte, že je fotoaparát plně nabitý.
• Během nabíjení uchovávejte přístroj mimo dosah dětí.
• Během nabíjení se ujistěte, že je fotoaparát vypnutý. Pokud se fotoaparát automaticky zapne, když je připojen k napájecímu zdroji, vypněte jej a dokončete proces nabíjení. Fotoaparát připojený k síti a zapnutý se nenabíjí.
• Fotoaparát by měl být nabíjen pouze přes USB port počítače nebo USB napájecí adaptér s maximální kapacitou 1000mAh.
• Před použitím fotoaparátu odpojte kabel USB připojený k fotoaparátu.

- Životnost baterie je - v závislosti na nastavení a venkovní teplotě - až 90 minut za optimálních podmínek.

WiFi připojení:

- Ujistěte se, že jste si stáhli správnou aplikaci pro váš model fotoaparátu.

- Vezměte prosím na vědomí, že bezdrátový přenos souborů přes aplikaci není možný pro videa s rozlišením vyšším než 1080p. K souborům s rozlišením vyšším než 1080p lze přistupovat pouze z počítače nebo čtečky karet.

Bezpečnost:

- VAROVÁNÍ: Fotoaparát není vhodný pro děti do 36 měsíců z důvodu udušení.

- VAROVÁNÍ: Fotoaparát vždy chráňte před pádem, otřesy a otřesy.

- Dodržujte dostatečnou vzdálenost od objektů, které vytvářejí silná magnetická pole nebo rádiové vlny, aby nedošlo k jejich poškození nebo ovlivnění zvuku a kvality obrazu.

- Přístroj uchovávejte v chladu (při pokojové teplotě) na suchém a bezprašném místě a nikdy ho nevystavujte vysokým teplotám ani stálému přímému slunečnímu světlu.

- V nepravděpodobném případě přehřátí, kouře nebo nepříjemných pachů z přístroje oka mžitě odpojte od nabíjecího kabelu a vyjměte baterii, aby nedošlo k požáru.

- VAROVÁNÍ: Před použitím fotoaparátu ve vodě se ujistěte, že jsou všechna víka a uzávěry na fotoaparátu a podvodním pouzdru uzavřeny a uzavřeny.

- Po použití ve slané nebo chlorované vodě pouzdro vyčistěte a nechte ho uschnout.

- Fotoaparát by neměl být vystaven vysokým teplotám a vlhkosti, aby se zabránilo kondenzaci uvnitř skříně nebo za objektivem.

- Po použití pod vodou musí být kryt otevřený, aby nedošlo ke kondenzaci nebo korozi.

Předmluva

Tento produkt je digitální zařízení pro nahrávání videozáznam ů s vysokým rozlišením a disponuje celou řadou špičkových funkcí, jako jsou: digitální nahrávání videa, fotografování fotografií, outdoorové sporty, hlubokotonážní snímání, sériová fotografie atd.

Vlastnosti produktu

1. Plná obrazovka s vysokým rozlišením (2", Full HD), která zobrazuje zarovnané videosekvence
   2.Fotografování 14 megapixel ů max.
2. WiFi pro živé zobrazení a prěnos souborů
3. Výstup HDMI HD podporuje režim FPV
4. Podporujte pamět'ové karty až do maximální kapacity 64 GB
   ( není součástí dodávky)
   6.Formáty pro tvorbu více videí: 4K / 2.7K / 1080P / 720P
5. Podporujte formát nahrávání videa MOV
   8.Podpora funkce dálkového ovládání (dálkové ovládání není součástí dodávky)

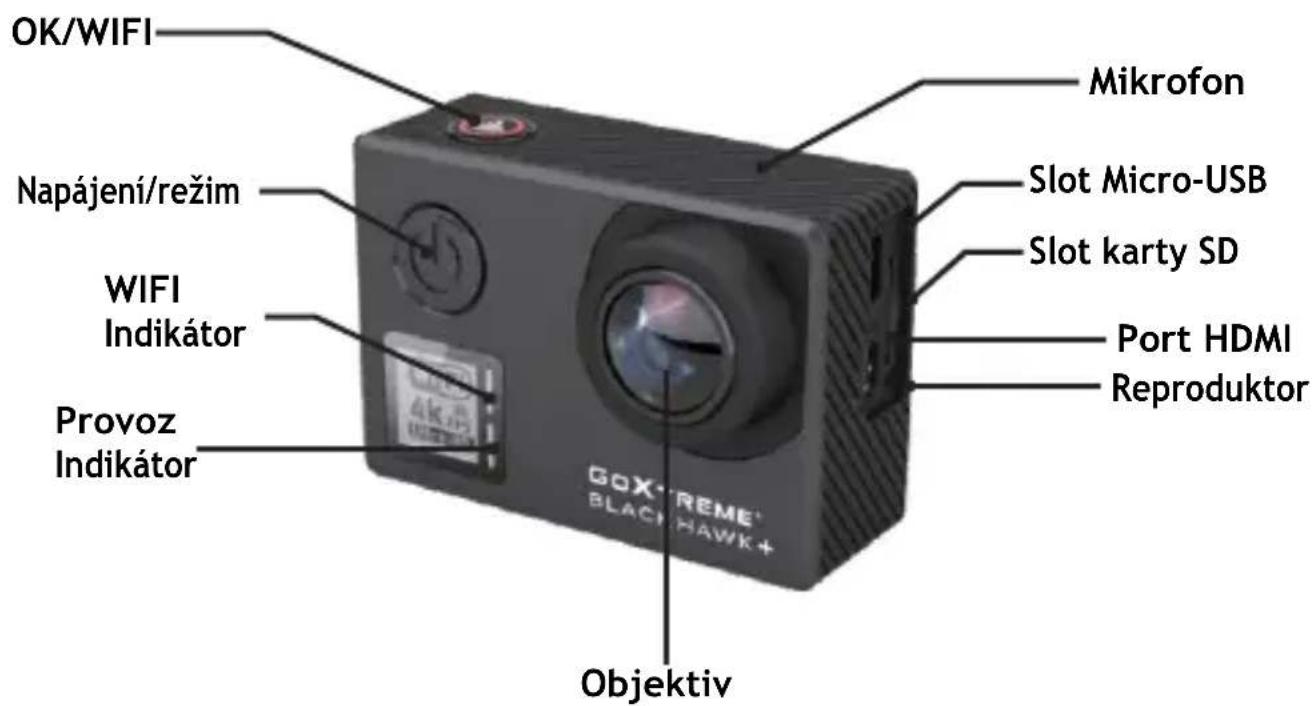

Popis produktu

OK/WIFI Napájení/režim WIFI Indikátor Provoz Indikátor Mikrofon Slot Micro-USB Slot karty SD Port HDMI Reproduktor GOX-TREME BLACK HAWK+ Objektiv

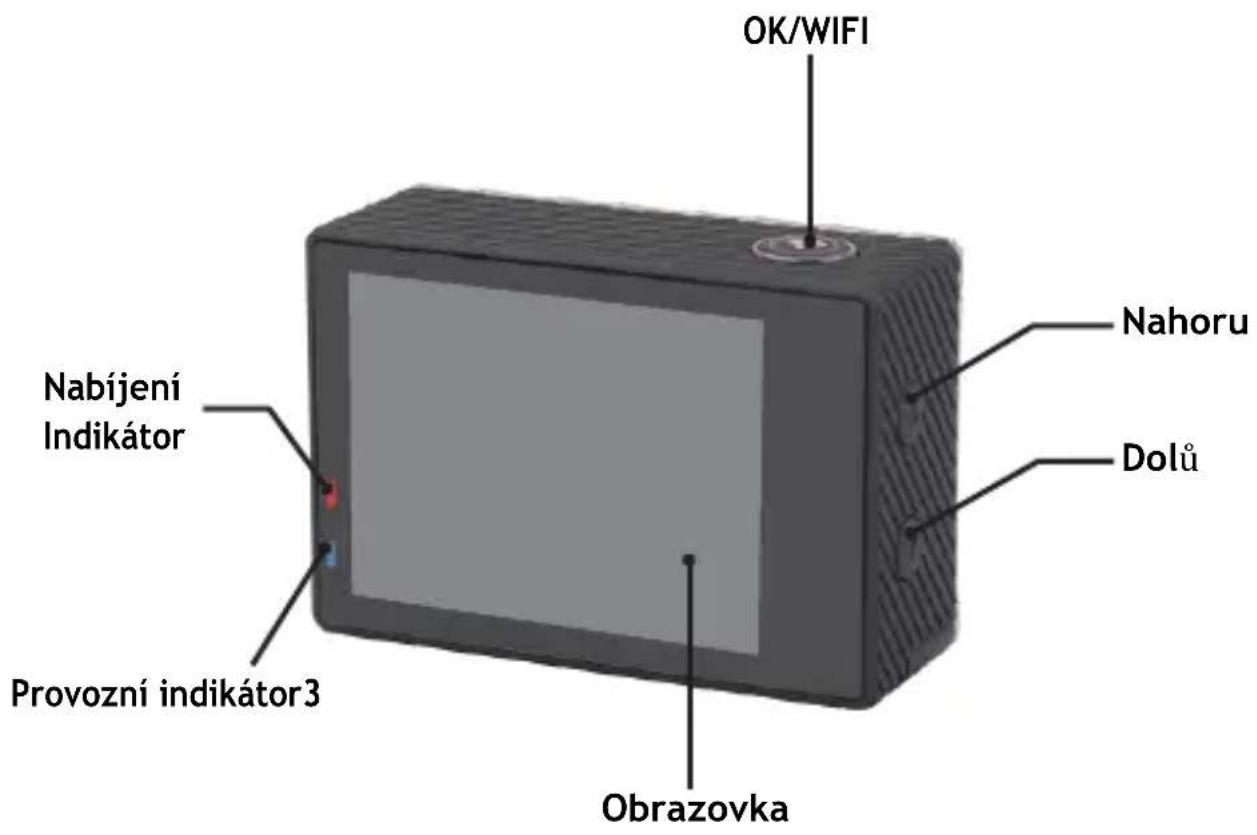

OK/WIFI Nahoru Dolů Nabíjení Indikátor Provozní indikátor3 Obrazovka

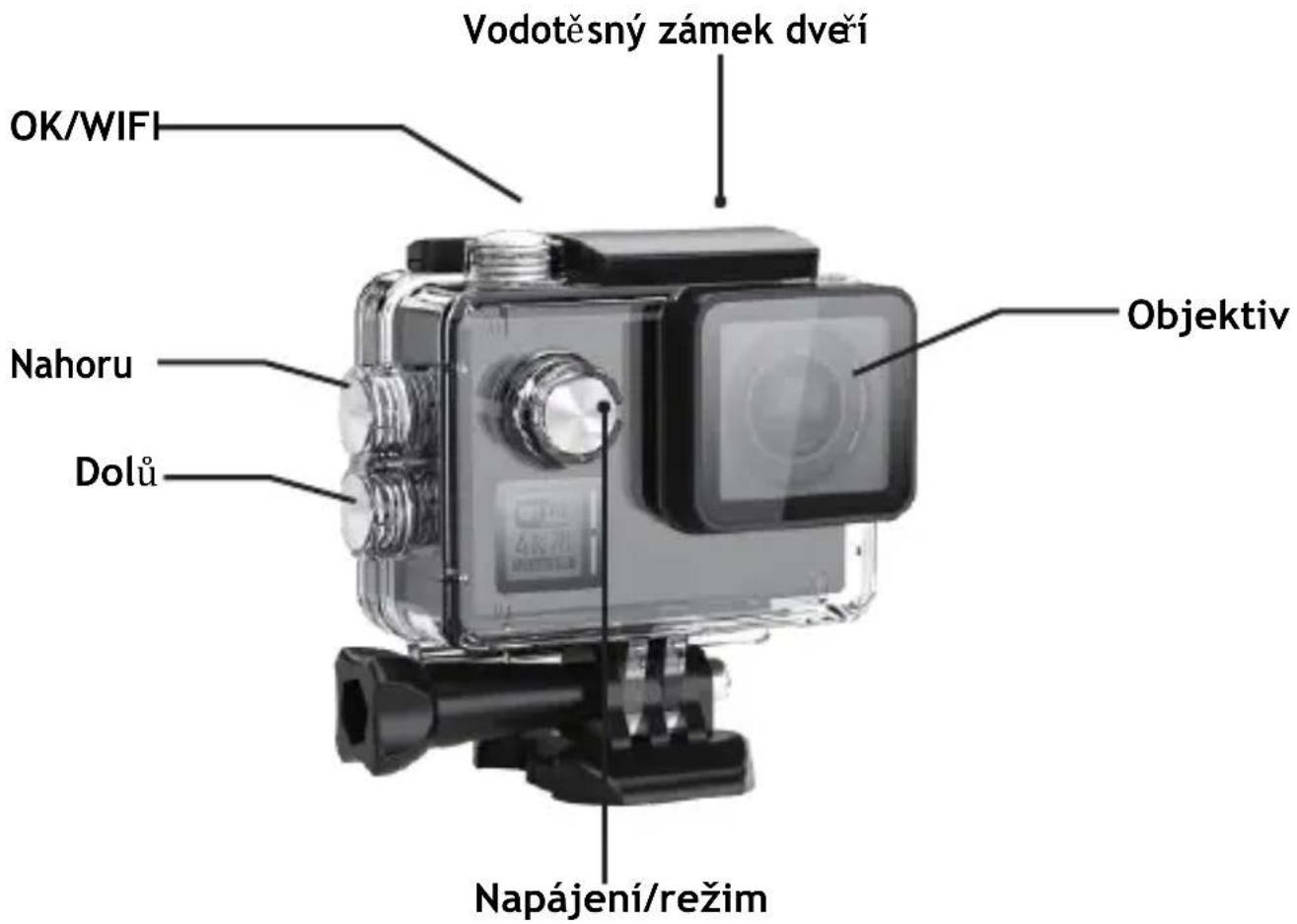

Popis vodotěsného pouzdra

Vodotěsný zámek dveří OK/WIFI Nahoru Dolů Objektiv Napájení/režim

Provoz

1. Vložení karty microSD

Poznámka: Zvolte zna čkovou kartu microSD U3 a pamět'ovou kartu zformátujte pomocí fotoaparátu před prvním použitím.

1. Instalace a vyjmutí baterie

A. příhrádka na baterie ůže být zajišna proti neúmyslnému otění, a proto najdete žiprádce baterie zámek.
Chcete-li otevřít přihrádku na baterie, odemkněte ji a posuňte ji ve směru znázorněném na krytu.
B.Vložte baterii do fotoaparátu podle symbolů +/- a směru šipky vyznačeného na baterii.
C. Napájení baterie, viz symboly: Režim plného výkonu "Režim nízké spotřeby "
D.Vyjměte baterii: Otevřete kryt baterie a vyjměte baterii.

Poznámka: Před použitím zařízení zajistěte zámek zámku vždy do polohy "LOCK".

1. Nabíjení baterie

A. baterie lze nabíjet připojením k počítači nebo napájecímu adaptéru.
B. Fotoaparát může během nabíjení nahrávat videa (v nabídce přepnout do režimu montáže vozidla).
C. Fotoaparát lze také nabíjet, pokud je fotoaparát vypnutý.

1. Režim napájení

Stiskněte a podržte tlačtko napájení po dobu 3-5 sekund, abyste zapnuli / vypnuli.

1. Přepnutí režimu

Přepínání mezi nahráváním videa / fotografováním / př ehráváním / menu stisknutím tlačítka napájení krátce a opakovaně.

6. Ovládání WiFi

Než zapnete funkci WiFi, nainstalujte aplikaci iSmart DV do vašeho smartphonu nebo tablet PC. Po zapnutí fotoaparátu stisknětetlačítko WiFina 2 sekundy a zapněte/vypněte funkci WiFi. Na displeji se zobrazí symbol WiFi Pokud je WiFi zapnut, fotoaparát se resetuje. Ikona WiFi se po vynulování změní na zelenou a čeká na 5 sekund (to znamená, že WiFi může být nyní p připojen normálně).

Otevřete připojení WiFi navašem mobilním telefonu a vyhledejte kamerové zařízení: GOXTREME z dostupných bezdrátových sítí (Heslo je1234567890).

1. Spust'te software iSmart DV.

2. Jak nahrávat videa a nakonfigurovat nastavení nahrávání

7-1 Záznam videa

Přepněte do režimu záznamu av levém horním rohu obrazovky se zobrazí ikona.

Stisknutím tla čítka OK spust'te nahrávání a ikona za čne blikat. Opětovným stisknutím tla čítka "OK" záznam ukončíte a ikona zmizí.

7-2 Fotografování a nastavení fotografií

Zaprěte fotoaparát a stisknutím tla čítka "Režim" vyberte "Režim fotografování". V levém horním rohu obrazovky se zobrazí, že se fotoaparát nachází v režimu fotografování.

7-3 Režim a nastavení Burst

Zaprěte fotoaparát a stiskn ěte tlačítko "Mode" pro výb ěr režimu "Burst shooting"

Vlevém horním rohu obrazovky se zobrazí, že fotoaparát je v režimu fotografování Burst. Stisknutím tlačítka "OK" fotografujete.

7-4 Uložení a přehrávání souborů Přepněte fotoaparát do režimu "Přehrávání" Je zobrazen v levém horním rohu režimu náhledu videa a Se zobrazí v levém horním rohu režimu náhledu fotografií.), Vyberte soubory pomocí šipek UP a DOWN, poté přehrávejte a zastavte videa nebo prohlížení fotografií stisknutím tlačtka fotografování. Mů žete také přehrávat mobilní telefony prostřednictvím WiFi.

Poznámka: V případě, že fotoaparát bě hem používání zamrzne, vyjměte a vložte baterii znovu.

Specifikace
Obraz Sensor	Typ	12MP CMOS
lente	Ohnisková vzdálenost	Objektiv f = 3.21mm
	F č.	F= 2.8
	F.O.V (D)	170°
LCD displej		2” 320x240 TFT LCD
Se zaněř ením	Typ	Pevný
Expozice	Řízení	Naprogramovaná AE
	Kompenzace	± 2 EV (kroky 0,33 EV) -2,0 / -1,0 / + 0,0 / + 1,0 / 2,0
	ISO ekvivalent	Auto, 100, 200, 400, 800, 1600
Vyvážení bílé		Automatické / Denní světlo / Stín / Tungstenové světlo / Fluorescenční / Podvodní
Rozlišení videa		4K 3840x2160 60fps / EIS 30fps2.7K 2704x1520 60fps / 30fps1920x1080 120fps / EIS 60fps / EIS 30fps1280x720 240fps / 200fps / 120fps / 60fps / 30fps
Stabilizace obrazu		Zapnuto/vypnuto
	Paměť	Externí pam ěť: podporuje karty micro SDHC U3až do velikosti 64 GB (není součástí dodávky)
	Video enkodér	H.264
	Velikostobrázku	14M (4320x3240) interpolated12M (4032x3024), 10MP(3648x2736)8M (3840x2160)5M (2592x1944)2M (1920x1080)
Video výstup		HDMI: Podpora 1920x1080 P60, výstup s CECKompozitní: NTSC / PAL
Časová prodlevaFotografické funkce		OFF / 1 sec. / 3 sec. / 5 sec. / 10 sec. / 30 sec./ 60 sec.Samospouš t':OFF / 3 sec. / 5 sec. / 10 sec. / 20 sec.Burstová frekvence: OFF / 3 P / s / 7 P / s / 15 P / s/ 30P / s Časový interval snímku: OFF / 3 sec. / 5sec. / 10sec. / 30 sec. / 60 sec.Dobazáznamusnímku začas:5min/ 10min/ 15min/20min
	Výchozí režim	Video
	EIS	Zapnuto/vypnuto
	Detekce pohybu	Vypnuto / Nízké / Střední / Vysoké
	Režim TV	NTSC / PAL
	Light Freq.	50HZ / 60HZ
	Screen_Off	OFF / 30 Seconds / 1 Min. / 2Min.
	WiFi LED	ZAPNUTO/VYPNUTO
	Ostrost	Silná / Normální / Měkká
	Režim scény	Normal/Indoor/Outdoor/Landscape/Portrait/Night
	ISO	Auto / 100 / 200 / 400 / 800 / 1600 / 3200
	EV : 0.0	EV : -2.0 / -1.0 / +0.0 / +1.0 / +2.0
	Nastavení času	čas na přípravu
	Datový formát	Y/M/D,D/M/Y,M/D/Y
	WiFi	ZAPNUTO VYPNUTO
	WiFi SSID	GOXTREME
	WiFi hesl	1234567890
	Formát	ANO/NE
	Výchozínastavení	ANO/NE
	Verze	GOXTREME V1.0
Rozhraní		USB 2.0: dobíjení / přenos soubor ů
Zdroj energie		Li-ion dobíjecí baterie 1050mAh
Rozměry (W * H * D)		L:61mm,W:42mm,H:23 mm(s částí objektivu bude 33mm)
Hmotnost		Asi 78,5 g (s baterií)
Podpěra, podpora		Řadi čvelkokapacitní pam čtiWindows XP (Service Pack 2) nebo nov ějšíMac OS X10.5.11 nebo novější
Požadavky na systém
Pro Windows		*PC s procesorem lepší než Pentium 4 3.2GHz*Windows XP (Service Pack 2) nebo nov ější*Minimální 1 GB systémové pam čti RAM*Minimální 256 MB grafické karty RAM*USB port, jednotka CD-ROM*1024 * 768 pixelů,32bitovýbarevnýdisplejkompatibilnís monitorem

- Pred použitím fotoaparátu odpojte kábel USB pripojený k fotoaparátu.

Poznámka: Vyberte zna čkovú U3 kartu microSD a naformátujte pamä t'ovú kartu pomocou fotoaparátu pred prvým použitím.

Poznámka: Pred použitím zariadenia zatla Čte zámok zámku vždy do polohy "LOCK".

1. Nabíjanie batérie

A. batériu môžete nabíjat' pripojením k počítaču alebo siet'ovému adaptéru.
B. Fotoaparátdokáže počasnabíjania nahrávat' videozáznamy (vponukesa prepnitedorežimumontáže vozidla).
C. Fotoaparát je možné nabíjať aj vtedy, ked’ je fotoaparát vypnutý.

1. Režim napájania

Stlačte apodržte tlačidlonapájania na3-5 sekúnd, abyste hozapli/vypli.

1. Módové prepínanie

Prepnite do režimu nahrávania a v l'avom hornom rohu obrazovky sa zobrazí ikona.

Stlačením tlačidla OK spustite nahrávanie a ikona za čne blika t'. Opätovným stla čením tlačidla "OK" nahrávanie zastavíte a ikona zmizne.

7-2 Fotografovanie a nastavenie fotografií

Zapnite fotoaparát a stlačte tlačidlo "Režim" a zvol'te "Režim snímania fotografií". Ikonavl'avom hornom rohu obrazovky ukazuje, že fotoaparát je v režime fotografovania.

SK

7-3 Režim a nastavenie burstu

Zapnite fotoaparáta stlačtetlačidlo "Mode", abystezvolili režim "Burst shooting"

Vl'avom hornom rohu obrazovky sa zobrazuje, že fotoaparát je v režime fotografovania Burst. Stlačte tlačidlo "OK" nasnímaniefotografií.
