MANUALE UTENTE Black Hawk+ GoXtreme

INFORMAZIONI IMPORTANTI

Per garantire il funzionamento ottimale della fotocamera, si prega di osservare le seguenti informazioni importanti:

Scheda MicroSD:

• Assicurarsi che la scheda di memoria sia formattata nella fotocamera prima di utilizzare la scheda per la prima volta (Impostazioni > Formato).
• La scheda di memoria di capacità massima non deve essere più grande di 64GB.

L'uso di schede di memoria che superano la capacità massima consigliata può causare errori di file.

- Per ottenere i migliori risultati, si consiglia di utilizzare schede Micro SD di alta qualità Classe 10 con U3 High Speed o superiore.

Accertarsi di utilizzare una scheda di memoria nominale U3 quando si registrano video 4K. L'uso di una scheda inferiore può presentare problemi di velocità di trasferimento dati a causa delle grandi dimensioni del file che un video 4K produce.

• Il tempo di registrazione dipende dalla risoluzione selezionata.
• Dopo aver raggiunto un tempo massimo di registrazione video di circa 29 minuti, la telecame ra si arresta automaticamente. Una nuova registrazione deve essere riavviata manualmente.

Ricarica:

• Assicurarsi che la fotocamera sia completamente carica prima del primo utilizzo.
• Tenere il dispositivo lontano da bambini durante la carica.
• Assicurarsi che la fotocamera sia spenta durante la ricarica. Se la fotocamera si accende automaticamente quando è collegata a una fonte di alimentazione, spegnerla per completare la carica. Una fotocamera collegata all'alimentazione e accesa non si ricarica.
• La fotocamera deve essere ricaricata solo tramite la porta USB di un computer o un adattatore di alimentazione USB con una capacità massima di 1000 mAh.
• Scollegare il cavo USB collegato alla fotocamera prima di utilizzarla.
• La durata della batteria è - a seconda delle impostazioni e della temperatura esterna - fino a 90 minuti in condizioni ottimali.

Connessione WiFi:

• Assicurarsi di aver scaricato l'applicazione corretta per il proprio modello di fotocamera.
• Si prega di notare che il trasferimento wireless di file utilizzando l'applicazione non è possibile per video con una risoluzione superiore a 1080p. I file con una risoluzione superiore a 1080p sono accessibili solo tramite il computer utilizzando un lettore di schede.

Istruzioni di sicurezza:

ATTENZIONE: La fotocamera non è adatta a bambini sotto i 36 mesi a causa del pericolo di soffocamento.

ATTENZIONE: Proteggere sempre la fotocamera da cadute, colpi e urti.

• Mantenere una distanza sufficiente da oggetti che generano forti campi magnetici o onde radio, per evitare di danneggiare il prodotto o di compromettere la qualità del suono e dell'immagine.
• Conservare il dispositivo al fresco (a temperatura ambiente) in un luogo asciutto e privo di polvere e non esporre mai il prodotto ad alte temperature o alla luce solare diretta permanente.

• Nel caso improbabile di surriscaldamento, fumo o odori sgradevoli che fuoriescono dall'apparecchio, scollegarlo immediatamente dal cavo di carica e rimuovere la batteria per evitare incendi.
  ATTENZIONE: Prima di utilizzare la fotocamera in acqua, assicurarsi che tutti i coperchi e le chiusure della fotocamera e della custodia subacquea siano chiusi e sigillati.

• Dopo averlo usato in acqua salata o clorata, pulire la custodia e lasciarla asciugare.

• La fotocamera non deve essere esposta a differenze di temperatura e umidità elevate per evitare la formazione di condensa all'interno della custodia o dietro l'obiettivo.
• Dopo l'uso sott'acqua, l'alloggiamento deve essere lasciato aperto per evitare la condensa.

IT

Prefazione

Questoprodotto è un dispositivodiregistrazionevideo in movimento ad alta definizionedigitale. Dispone di una serie di funzionalità leader nel settore, tra cui: registrazione video digitale, ripresa fotografica, sport all'aria aperta, sondaggio in acque profonde, foto seriale, ecc.

Caratteristiche del prodotto

1. Schermo (2") ad alta definizione (Full HD) che mostra video affascinanti registrati
2. Tiro fotografico da 14 megapixel max.
3. WiFi per live view e trasferimento file
4. HDMI HD, supporta la modalità FPV
5. Supporta schede di memoria fino a 64GB massimo (non è incluso)
6. Formati di registrazione video multipli: 4K /2.7K/1080P / 720P
7. Supporta il formato di registrazione video MOV
8. Supporto Funzione di controllo remote (il telecomando non è incluso)

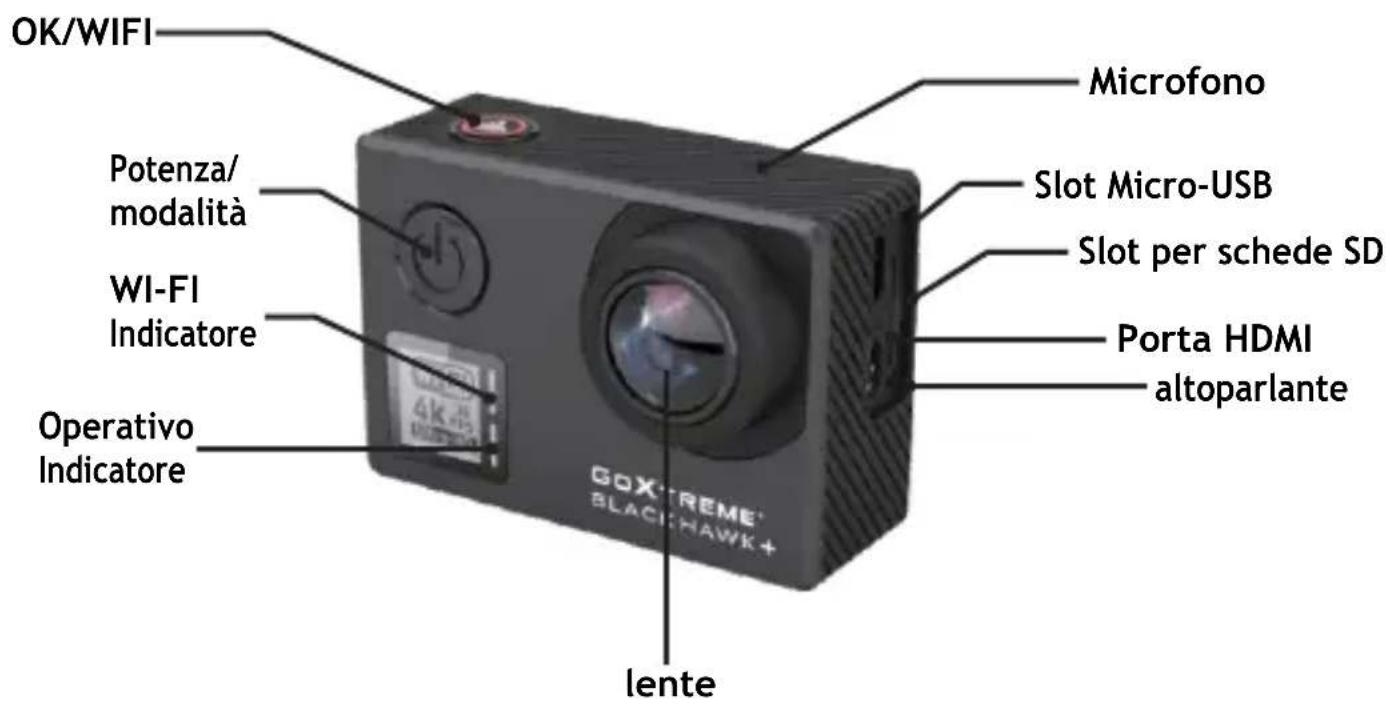

Discrizione del prodotto

OK/WIFI Potenza/ modalità WI-FI Indicatore Operativo Indicatore Microfono Slot Micro-USB Slot per schede SD Porta HDMI altoparlante GOX TREME® BLACK HAWK+ lente

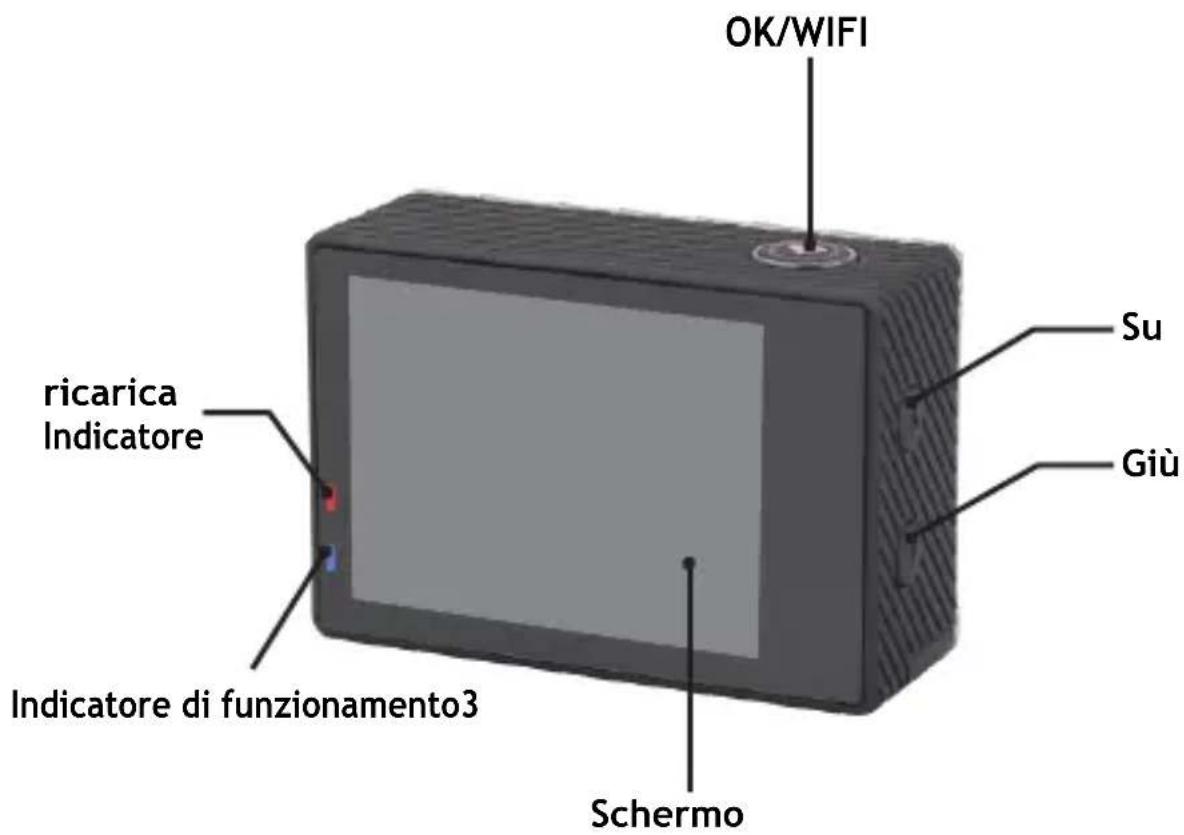

OK/WIFI Su Giù ricarica Indicatore Indicatore di funzionamento3 Schermo

IT

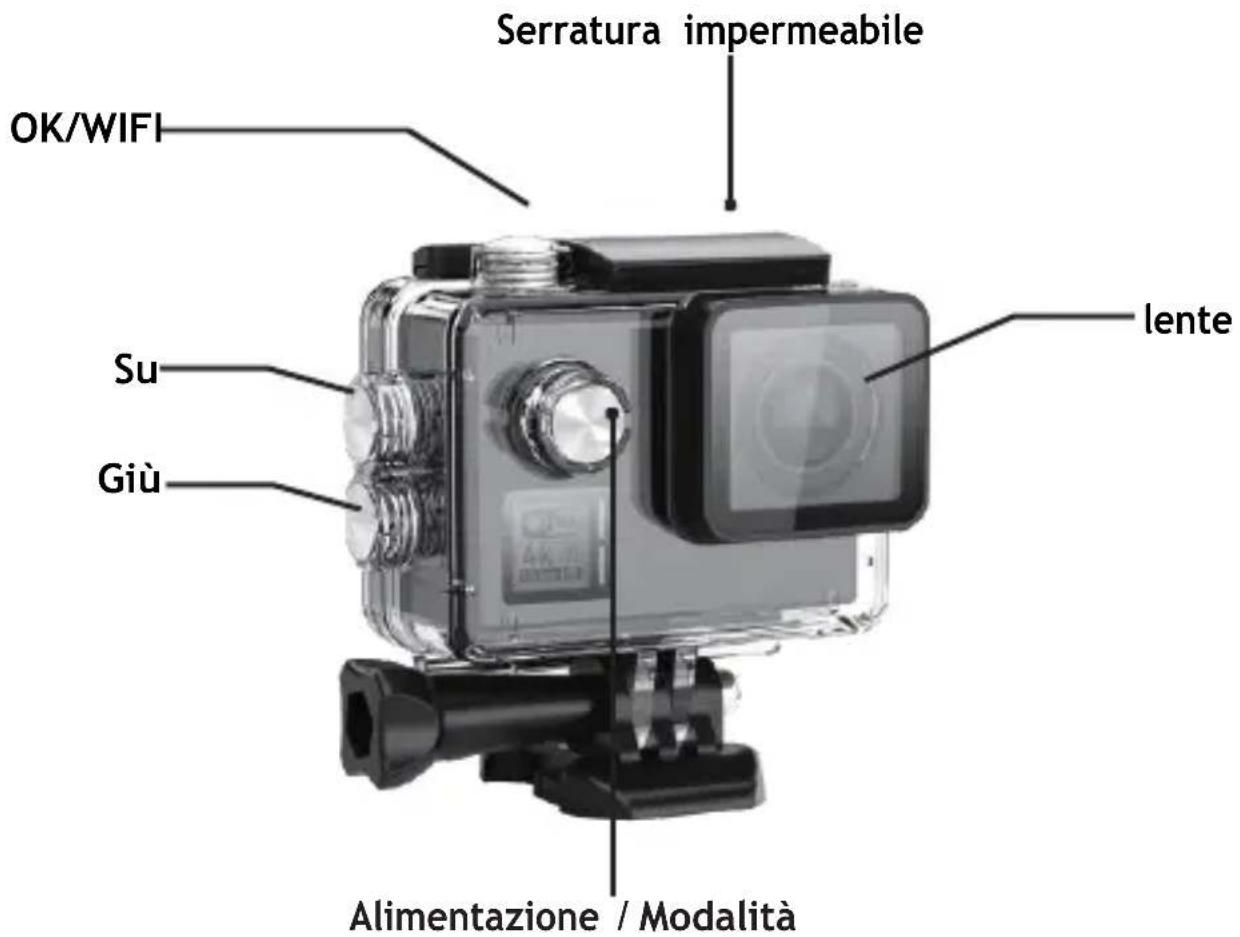

Descrizione del caso impermeabile

Serratura impermeabile OK/WIFI Su Giù lente Alimentazione / Modalità

Operazione

1. Inserimento della scheda micro SD

Nota: Scegliere la scheda microSD U3 marca e formattare la scheda di memoria la fotocamera prima del primo utilizzo.

1. Installazione e rimozione della batteria

A. Il vano batteria può essere fissato contro l'apertura accidentale. Pertanto, si trova un pulsante di blocco sul vano batterie. Per aprire lo scomparto della batteria, sbloccarlo e farlo scivolare nella direzione indicata sul coperchio.
B. Installare la batteria nella fotocamera come indicato da +/- simboli e direzione delle frecce contrassegnate sulla batteria.
C. Potenza della batteria, fare riferimento ai simboli: Modalità di alimentazione completa "Basso potere "
D. Rimuovere la batteria: aprire il coperchio della batteria e togliere la batteria.

Nota: premere ogni volta la serratura della serratura alla posizioni di "LOCK" prima di utilizzare il dispositivo.

1. Carica della batteria

A. La batteria può essere caricata collegandola a un computer o ad un adattatore di alimentazione.
B. La fotocamera può registrare video durante la carica (passare in modalità montata sul veicolo nel menu).
C. La fotocamera può essere caricata anche se la fotocamera è spenta.

1. Modalità di alimentazione

Tenere premuto il pulsante di alimentazione per 3-5 secondi per attivarlo / disattivarlo.

1. Modalità di commutazione

Passare tra la registrazione video / la ripresa / la riproduzione di foto / menu premendo brevemente e ripetutamente il pulsante di alimentazione.

6.FiFi Controllo

Prima di utilizzare la funzione WiFi Control, installa l'applicazione i Smart DV sul tuo smartphone o tablet PC. Dopo aver acceso la fotocamera, premere il pulsante WiFi per 2 secondi e attivare / disattivare la funzione WiFi. Se è attivata la connessione WiFi, sul display verrà visualizzato il simbolo WiFi. Se la funzione Wi-Fi è attiva, la fotocamera si ripristina. L'icona Wi-Fi diventa verde dopo aver ripristinato e atteso per 5 secondi (ciò significa che il WiFi può ora essere collegato normalmente). Aprire la connessione WiFi al tuo cellulare per cercare il dispositivo della fotocamera: GOXTREME dalle reti wireless disponibili.

(Password 1234567890).

1. Start il software iSmart DV.

2. Come registrare i video e configurare l'impostazione di registrazione

7-1. Registrazione video

Passare alla modalità di registrazione e nell'angolo superiore sinistro dello schermo apparirà un'icona. Premere OK per avviare la registrazione e l'icona inizia a lampeggiare. Premere nuovamente "OK" per interrompere la registrazione e l'icona scomparirà.

7-2. Ripresa foto e impostazione

Accendere la fotocamerae premere "Modalità" per selezionare "Modalità di ripresa foto". L'icona nell'angolo superiore sinistro dello schermo mostra che la fotocamera è in modalità di scatto foto. Premere "OK" per scattare foto.

7-3. Modalità Burst e impostazione

Accenderela fotocamera e premere "Mode" per selezionare "Burst shooting Mode". L'icona nella finestra L'angolo superiore sinistro dello schermo mostra che la fotocamera è nella modalità discatto Burst. Premere "OK" per scattare foto.

7-4. Archiviazione e riproduzione di file

Accendere la fotocamera nella "modalità di riproduzione" ("è mostrato nell'angolo superiore sinistro della modalità di anteprima video e "Viene mostrato nell'angolo superiore sinistro della modalità di anteprima foto.), Seleziona i file utilizzando le frecce UP e DOWN, quindi riproduce e interrompe i video o esamina le foto premendo il pulsante di scatto. È inoltre possibile riprodurre tramite telefoni cellulari via WiFi."

Nota: nel caso in cui la fotocamera si blocca durante l'uso, rimuovere e reinserire la batteria.

Specificazioni
sensoreimmagine	Tipo	12MP CMOS
lente	Lunghezza focale	Lente f = 3.21mm
	F No.	F= 2.8
	F.O.V (D)	170°
Display LCD		2” 320x240 TFT LCD
Messa a fuoco	Tipo	Fisso
Esposizione	Controllo	AE programmato
	compensazione	±2EV (0,33 EV) -2,0 / -1,0 / + 0,0 / + 1,0 / 2,0
	ISO equivalente	Auto, 100, 200, 400, 800, 1600
Bilanciamento del bianco		Auto / Daylight / Shade / Tungsteno / Fluorescente / Subacqueo
Risoluzione video		4K 3840x2160 60fps / EIS 30fps2.7K 2704x1520 60fps / 30fps1920x1080 120fps / EIS 60fps / EIS 30fps1280x720 240fps / 200fps / 120fps / 60fps / 30fps
Stabilizzazione dell'immagine		Acceso/spento
	Memoria	Memoria esterna: supporta schede micro SDHC U3 fino a 64GB (non inclusa)
	Encoder video	H.264
	Dimensioni immagine	14M (4320x3240) interpolated12M (4032x3024), 10MP(3648x2736)8M (3840x2160)5M (2592x1944)2M (1920x1080)
Uscita video		HDMI: supporto 1920x1080 P60, uscita con CEC Composito: NTSC / PAL
Funzione Time Lapse		OFF / 1 sec. / 3 sec. / 5 sec. / 10 sec. / 30 sec./ 60 sec.
Funzioni foto		Autoscatto: OFF / 3 sec. / 5 sec. / 10 sec. / 20 sec.Frequenza di scatto: OFF / 3 P / s / 7 P / s / 15 P/s / 30P / slIntervallo di tempo intervallo ditempo: OFF / 3 sec. / 5 sec. / 10 sec. / 30 sec. /60 sec.Tempo di scatto della foto Time lapse: 5Min / 10Min/ 15Min / 20Min
	Modalità di default	Video
	EIS	Acceso/spento
	rilevamento del movimer	Off / Low / Medium / High
	Modalità TV:	NTSC / PAL
	Freq chiaro.	50HZ / 60HZ
	Schermo spento	OFF / 30 Sekunden / 1 Min. / 2 Minuten.
	LED WiFi	ACCESO/SPENTO
	nitidezza	Forte / Normale / Morbido
	Modalità scena	Normal/Indoor/Outdoor/Landscape/Portrait/Night
	ISO	Auto / 100 / 200 / 400 / 800 / 1600 / 3200
	EV : 0.0	EV : -2.0 / -1.0 / +0.0 / +1.0 / +2.0
	Impostazione del tempo	tempo di preparazione
	Formato data	Y/M/D,D/M/Y,M/D/Y
	Wi-Fi	ACCESO/SPENTO
	WiFi SSID	GOXTREME
	WLANPasswort	1234567890
	Formato	SI/NO
	Impostazione predefinita	SI/NO
	Versione	GOXTREME V1.0
Interfaccia		USB 2.0: ricarica / trasferimento file
Fonte di potere		Batteria Li-ion ricaricabile 1050mAh
Dimensioni (W* H * D)		L: 61mm, W: 42mm, H: 23mm (con la parte dell'obiettivo sarà 33mm)
Peso		Circa 78,5 g (con batteria)
Supporto		Driver di archiviazione di massaWindows XP (Service Pack 2) o successivoMac OS X 10.5.11 o successivo
Requisiti di sistema
Per Windows		PC con processore migliore di Pentium 4 3.2GHz* Windows XP (Service Pack 2) o successivo* RAM minima di 1 GB di sistema* Minimo 256 MB di RAM Video Card* Porta USB, unità CD-ROM* 1024 * 768 pixel, monitor a colori a 32 bit compatibile

Tutte le specifiche del prodotto sono corrette al momento della stampa

e sono soggette a modifiche senza preavviso.

Easypix GmbH si riserva il diritto di errori o omissioni.

Per il supporto tecnico visitare la nostra area di assistenza presso www.easypix.eu

DICHIARAZIONE DI CONFORMITA

Il fabbricante dichiara che il marchio CE è stato apposto sul prodotto GoXtreme Black Hawk+ in conformità ai requisiti essenziali e alle altre disposizioni pertinenti delle seguenti direttive europee:

2014/53/EU

2011/65/EC RoHs

2014/30/EU EMV

2012/19/EC WEEE

La dichiarazione di conformità si può scaricare da:

http://www.easypix.info/download/pdf/doc_goxtreme_balckhawkplus.pdf

SCARICO RIFIUTI

IT

Smaltire l'imballaggio

Selezionare i materiali dell'imballaggio.

Aggiungere cartone e cartone alla carta da macero, le pellicole devono essere riciclate.

Smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche e/o batterie da

parte di consumatori privati nell'Unione Europea.

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È necessario restituire i rifiuti di apparecchiature e/o batterie/accumulatori a punti di raccolta appropriati per il riciclaggio di apparecchiature elettriche ed elettroniche e/o batterie/accumulatori. Per ulteriori informazioni sul riciclaggio di questa apparecchiatura e/o batterie, contattare l'amministrazione locale, il negozio dove è stata acquistata l'apparecchiatura o un'azienda di smaltimento rifiuti. Il riciclaggio dei materiali aiuta a preservare le risorse naturali e garantisce un modo sicuro di riciclare per la salute umana e l'ambiente.

IT

Avviso sulla batteria

- Non smontare o urtare la batteria. Fare attenzione a non cortocircuitare la batteria. Non esporre la batteria a temperature elevate. Non utilizzare la batteria se perde o si espande.

- Caricare sempre attraverso il sistema. Se la batteria viene sostituita con una di tipo errato, sussiste il pericolo di esplosione.

- Tenere la batteria lontano dalla portata dei bambini.

- Le batterie possono esplodere se esposte al fuoco aperto. Non gettare mai le batterie nel fuoco.

- Smaltire le batterie usate in conformità con le normative locali.

- La batteria deve essere rimossa e smaltita separatamente prima di smaltire l'apparecchio.

Avviso sui piccoli pezzi di ricambio

La fotocamera non è adatta a bambini al di sotto dei 3 anni a causa del rischio di soffocamento.
