BEDIENUNGSANLEITUNG Black Hawk+ GoXtreme

Um die optimale Funktion Ihrer Kamera zu gewährleisten, beachten Sie bitte die folgenden Informationen:

MicroSD-Karte:

• Bitte stellen Sie sicher, dass Ihre Speicherkarte in der Kamera formatiert ist, bevor Sie die Karte zum ersten Mal verwenden (Einstellungen > Format).
• Nutzen Sie eine Speicherkarte mit maximaler Kapazität von 64GB.

Die Verwendung von Speicherkarten, die die empfohlene maximale Kapazität überschreiten, kann zu Dateifehlern führen.

- Für beste Ergebnisse empfehlen wir die Verwendung von hochwertigen Micro SD -Karten Klasse 10 mit U3 High Speed oder höher.

Stellen Sie sicher, dass bei der Aufnahme von 4K-Videos eine U3-Speicherkarte verwendet wird. Die Verwendung einer Karte mit niedrigerem Wert kann aufgrund der großen Dateigröße, die ein 4K-Video erzeugt, zu Problemen bei der Datenübertragungsgeschwindigkeit führen.

• Die Aufnahmezeit hängt von der gewählten Auflösung ab.
• Nach Erreichen einer maximalen Videoaufzeichnungszeit von ca. 29 Minuten stoppt die Kamera die Aufzeichnung automatisch. Eine neue Aufnahme muss manuell neu gestartet werden.

Aufladen:

• Vergewissern Sie sich vor dem ersten Gebrauch, dass die Kamera vollständig aufgeladen ist.
• Halten Sie das Gerät während des Ladevorgangs fern von Kindern.
• Vergewissern Sie sich, dass die Kamera während des Ladevorgangs ausgeschaltet ist. Wenn sich die Kamera beim Anschluss an eine Stromquelle automatisch einschaltet, schalten Sie sie bitte aus, um den Ladevorgang abzuschließen. Eine Kamera, die an das Stromnetz angeschlossen und eingeschaltet ist, wird nicht geladen.

DE

• Die Kamera sollte nur über den USB-Anschluss eines Computers oder eines USB-Netzteils mit einer maximalen Kapazität von 1000mAh geladen werden.
• Trennen Sie das an die Kamera angeschlossene USB-Kabel, bevor Sie die Kamera verwenden.
• Die Akkulaufzeit beträgt - je nach Einstellung und Außentemperatur - bis zu 90 Minuten unter optimalen Bedingungen.

WiFi-Verbindung:

• Vergewissern Sie sich, dass Sie die richtige Begleit-App für Ihr Kameramodell heruntergeladen haben.
• Bitte beachten Sie, dass die drahtlose Übertragung von Dateien über die App bei Videos mit einer Auflösung von mehr als 1080p nicht möglich ist. Dateien mit einer Auflösung von mehr als 1080p können nur über Ihren Computer oder einen Kartenleser abgerufen werden.

Sicherheitshinweise:

WARNUNG:

Die Kamera ist aufgrund der Erstickungsgefahr nicht für Kinder unter 36 Monaten geeignet.

WARNUNG: Schützen Sie Ihre Kamera immer vor Stürzen, Stößen und Erschütterungen.

• Halten Sie einen ausreichenden Abstand zu Objekten, die starke Magnetfelder oder Radiowellen erzeugen, um zu verhindern, dass sie das Produkt beschädigen oder die Ton- und Bildqualität beeinträchtigen.
• Lagern Sie das Gerät kühl (bei Raumtemperatur) an einem trockenen und staubfreien Ort und setzen Sie das Produkt niemals hohen Temperaturen oder dauerhaft direktem Sonnenlicht aus.
• Im unwahrscheinlichen Fall von Überhitzung, Rauch oder unangenehmen Gerüchen, die aus dem Gerät kommen, trennen Sie es sofort vom Ladekabel und entfernen Sie den Akku, um ein Feuer zu vermeiden.

⚠️WARNUNG: Bevor Sie die Kamera im Wasser verwenden, vergewissern Sie sich, dass alle Deckel und Verschlüsse an der Kamera und am Unterwassergehäuse geschlossen und versiegelt sind.

- Nach der Verwendung in salzigem oder chloriertem Wasser reinigen Sie das Gehäuse und lassen es trocknen.

- Die Kamera sollte keinen hohen Temperatur- und Feuchtigkeitsunterschieden ausgesetzt werden, um Kondensation im Inneren des Gehäuses oder hinter dem Objektiv zu vermeiden.

- Nach dem Gebrauch unter Wasser muss das Gehäuse offen gelassen werden, um Kondensation oder Rostbildung zu vermeiden.

Produktmerkmale

1. 2" Full High-Definition-Bildschirm
2. 14 Megapixel max. Auflösung
3. WiFi für Live-Ansicht und Datenübertragung
4. HDMI HD Ausgang, unterstützt FPV Modus
5. Unterstützt Speicherkarten bis zu 64GB (nicht im Lieferumfang)
6. Mehrere Videoaufzeichnungsformate: 4K/2.7K/1080P/720P
7. MOV-Videoaufzeichnungsformat
8. Unterstützt Fernsteuerungsfunktion (Fernbedienung ist nicht im Lieferumfang enthalten)

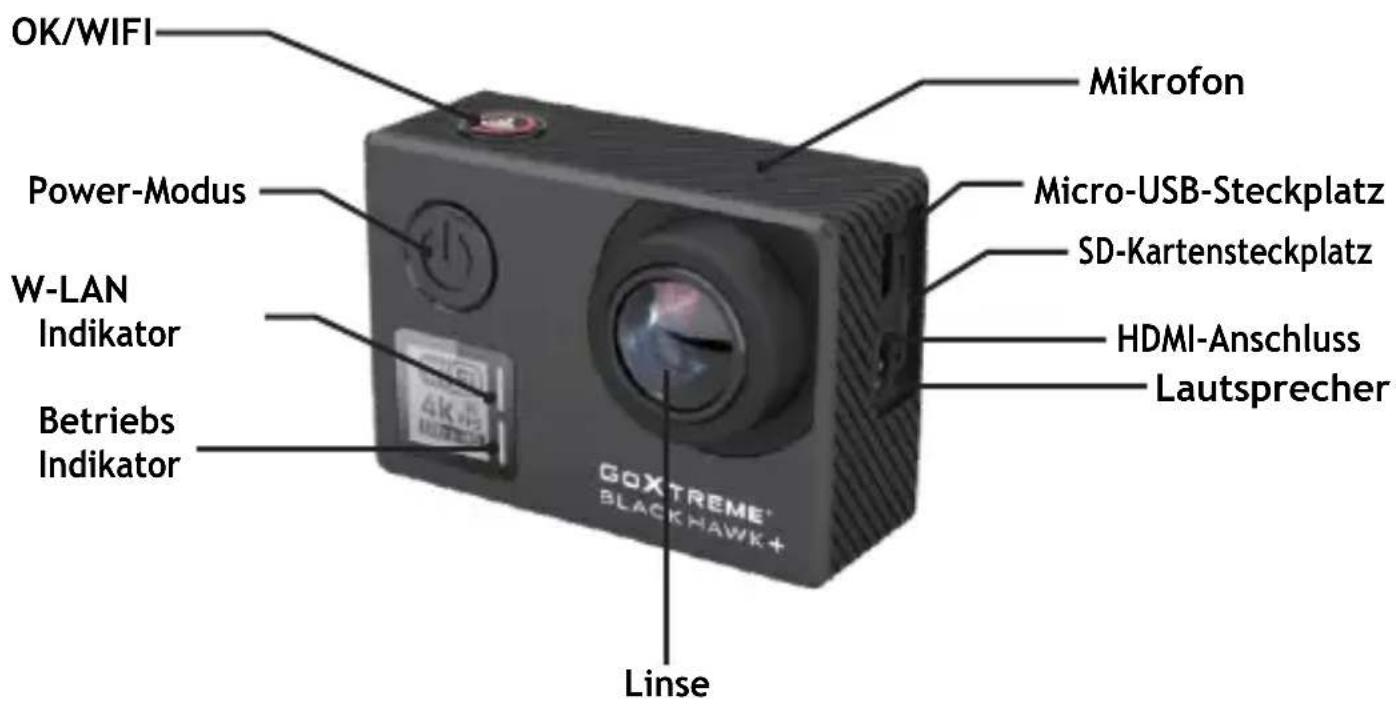

Produktbeschreibung

OK/WIFI Power-Modus W-LAN Indikator Betriebs Indikator Mikrofon Micro-USB-Steckplatz SD-Kartensteckplatz HDMI-Anschluss Lautsprecher Linse GOXTREME® BLACKHAWK+

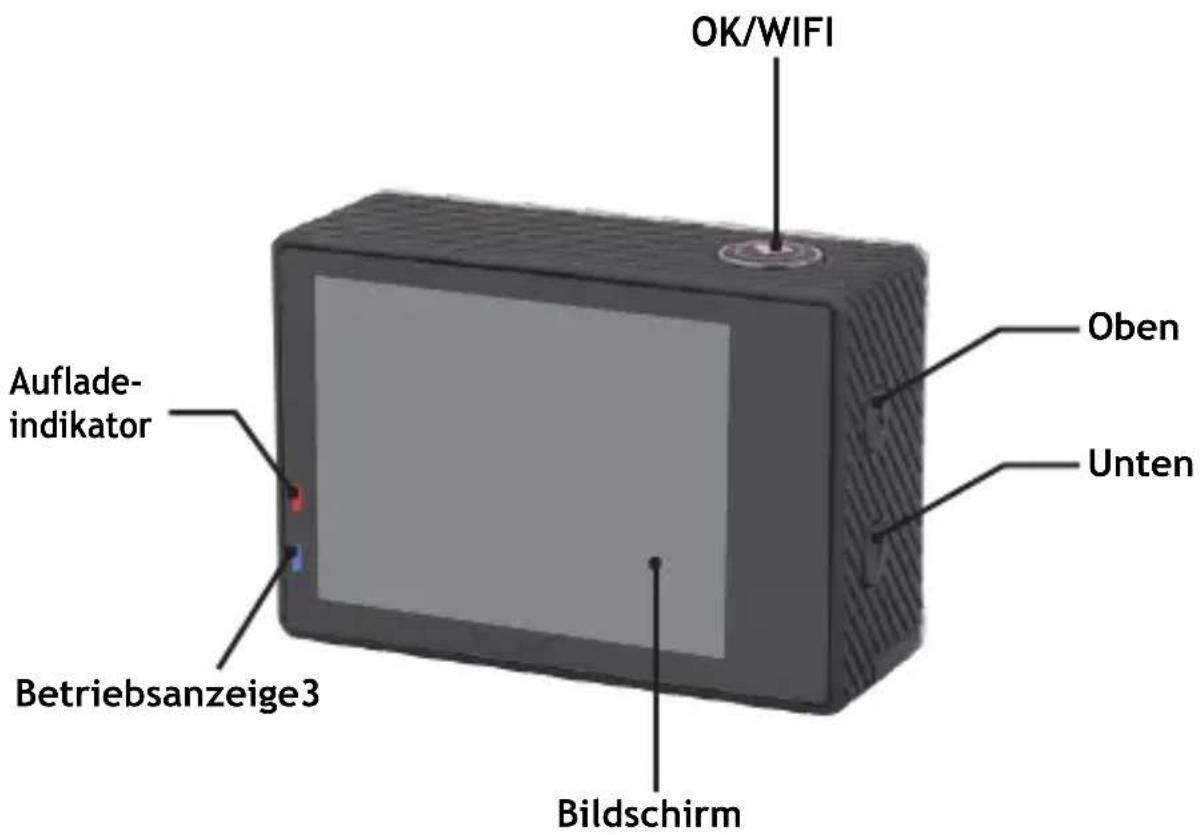

OK/WIFI Oben Unten Auflade- indikator Betriebsanzeige3 Bildschirm

DE

Beschreibung des wasserdichten Gehäuses

OK/WIFI Oben Unten Verschluss Linse Power-Modus

Betrieb

1. Mikro-SD-Karte einstecken

Hinweis: Bitte wählen Sie eine hochwertige U3MicroSD-Karte und formatieren Sie die Speicherkarte mit der Kamera vor dem ersten Gebrauch.

1. Akku einlegen und herausnehmen

A. Das Akkufach kann gegen unbeabsichtigtes Öffnen gesichert werden. Sie finden also einen Sperrverschluss am Batteriefach. Umdas Akkufach zu öffnen, entriegeln Sie diesen und schieben Sie ihn in die auf der Abdeckung angezeigte Richtung.

B. Legen Sieden Akku in die Kamera, wie durch die +/- Symbole angezeigt.

C. Akkuleistung, siehe Symbole: Vollstrommodus " "Low-Power-Modus "

D. Akku herausnehmen: Akkufachdeckel öffnen und Akku herausnehmen.

Hinweis: Bitte schieben Sie die Sperre jedes Mal auf die Position "LOCK", bevor Sie das Gerät benutzen.

1. Akku-Aufladung

A. Der Akkukannaufgeladen werden, indem die Kamera an einen Computer oder ein Netzteil angeschlossen wird.
B. Die Kamera kann während des Ladevorgangs Videos aufnehmen (in den Menüpunkt des Fahrzeugs we
C. Die Kamera kann auch geladen werden, wenn die Kamera ausgeschaltet ist.

1. Power-Modus

Halten Sie die Ein-/Aus-Taste für 3-5 Sekunden gedrückt, um sie ein- oder auszuschalten.

1. Mode-Umschaltung

Umschalten zwischen Videoaufnahme / Fotoaufnahme / Wiedergabe / Menü durch kurzes Drücken und Drücken der Power-Taste.

DE

6.WiFi Steuerung

1. Bevor Sie die WiFi Control Funktion nutzen, installieren Sie bitte die App iSmart DV auf Ihr Smartphone oder Tablet PC. Nachdem Sie die Kamera eingeschaltet haben, drücken Sie die WiFi-Taste für 2 Sekunden und schalten Sie die WiFi-Funktion ein / aus. Wenn WiFi eingeschaltet ist, wird das WiFi-Symbol auf dem Display angezeigt. Wenn WiFi eingeschaltet ist, wird die Kamera zurückgesetzt. WiFi-Symbol w grün nach dem Zurücksetzen und Warten auf 5 Sekunden (dies drückt aus, dass WiFi kann jetzt normal angeschlossen werden).

Öffnen Sie die WiFi-Verbindung auf Ihrem Mobiltelefon, um nach dem Kameragerät zu suchen: GOXTREME aus den verfügbaren drahtlosen Netzwerken. (Passwort 1234567890).

3.Starten Sie die Software iSmart DV.

1. Aufnehmen von Videos und Konfigurieren der Aufnahmeeinstellung

7-1 Videoaufnahme

Wechseln Sie in den Aufnahmemodus und es wird ein Symbol in der oberen linken Ecke des Bildschirms angezeigt. Drücken Sie OK, um die Aufnahmezu starten, und das Symbol beginnt zu blinken. Drücken Sie erneut "OK", um die Aufnahme zu beenden und das Symbol verschwindet.

7-2 Fotoshooting & Einstellung

Schalten Sie die Kamera ein und drücken Sie "Mode", um "Photo Shooting Mode" auszuwählen. Das Symbol in der oberen linken Ecke des Bildschirms zeigt an, dass sich die Kamera im Fotomodus befindet. Drücken Sie "OK", um Fotos zu machen.

DE

7-3 Burst-Modus & Einstellung

Schalten Sie die Kamera ein und drücken Sie "Mode", um "Burst Shooting Mode" auszuwählen. Das Symbolin der der oberen linken Ecke des Bildschirms zeigt, dass sich die Kamera im Burst-Fotoaufnahmemodubefindet. Drücken Sie "OK", um Fotos zu machen.

7-4 Dateispeicher & Spielen

Schalten Sie die Kamera in den "Wiedergabemodus" ("Wird in der oberen linken Ecke des Video-Vorschau-Modus angezeigt, und" "Wird in der oberen linken Ecke des Foto-Vorschau-Modus angezeigt.), Wählen Sie Dateien mit den UP- und DOWN-Pfeilen aus, dann wiederholen und stoppen Sie Videos oder überprüfen Sie Fotos, indem Sie die Aufnahmetaste drücken. Sie können diese auch per Handy über WiFi wiedergeben.

Hinweis: Falls die Kamera während des Gebrauchs einfriert, entfernen Sei den Akku und legen Sie ihn wieder ein.

Technische Daten
Bild Sensor	Art	12MP CMOS
Linse	Brennweite	Linse f = 3,21 mm
	F Nr.	F= 2.8
	F.O.V (D)	170°
LCD Bildschirm		2” 320x240 TFT LCD
Fokussierung	Art	Fest
Belichtung	Steuern	Programmierte AE
	Kompensation	±2EV (0.33 EV steps) -2.0/-1.0/+0.0/+1.0/2.0
	ISO-Äquivalent	Auto, 100, 200, 400, 800, 1600
Weißabgleich		Auto / Tageslicht / Schatten / Wolfram Licht / Leuchtstoff / Unterwasser

DE

Video Auflösung		4K 3840x2160 60fps / EIS 30fps2.7K 2704x1520 60fps / 30fps1920x1080 120fps / EIS 60fps / EIS 30fps1280x720 240fps / 200fps / 120fps / 60fps / 30fps
Bildstabilisierung		An/aus
	Speicher	Externer Speicher: Unterstützung von U3 Micro SDHC Karten bis zu 64GB (nicht im Lieferumfang)
	Video-Encoder	H.264
	Bildgröße	14M (4320x3240) interpolated12M (4032x3024), 10MP(3648x2736)8M (3840x2160)5M (2592x1944)2M (1920x1080)
Video-Ausgang		HDMI: Unterstützung 1920x1080 P60, Ausgang mit CEC Composite: NTSC / PAL
Zeitrafferfunktion		OFF / 1 sec. / 3 sec. / 5 sec. / 10 sec. / 30 sec./60 sec.

DE

Foto-Funktionen		Selbstauslöser: OFF / 3 sec. / 5 sec. / 10 sec. / 20 sec.Burst Rate: OFF / 3 P / s / 7 P / s / 15 P / s / 30P / sZeitraffer Fotointervall: OFF / 3 sec. / 5 sec. / 10 sec. / 30 sec. / 60 sec.Zeitraffer Foto-Shooting-Zeit: 5Min / 10Min / 15Min / 20Min
	Standardmodus	Video
	EIS	An /aus
	Bewegungserkennung	Aus / Niedrig / Mittel / Hoch
	TV-Modus	NTSC / PAL
	Licht Freq.	50HZ / 60HZ
	Abblenden	OFF / 30 Sekunden / 1 Min. / 2 Minuten.
	WiFi LED	AN /AUS
	Schärfe	Stark / Normal / Weich
	Szenenmodus	Normal/Indoor/Outdoor/Landscape/Portrait/Night
	ISO	Auto / 100 / 200 / 400 / 800 / 1600 / 3200
	EV : 0.0	EV : -2.0 / -1.0 / +0.0 / +1.0 / +2.0
	Zeiteinstellung	Aufbauzeit

DE

	Datumsformat	Y/M/D,D/M/Y,M/D/Y
	W-lan	AN /AUS
	WiFi SSID	GOXTREME
	WLANPasswort	1234567890
	Format	JA/ NEIN
	Standardeinstellung	JA/ NEIN
	Version	GOXTREME V1.0
Schnittstelle		USB 2.0: Aufladen / Dateiübertragung
Energiequelle		Li-ion wiederaufladbarer Akku 1050mAh
Abmessungen (W * H * D)		L: 61mm, B: 42mm, H: 23 mm (mit Linsenteil 33mm)
Gewicht		Ca. 78,5 g (mit Akku)
Unterstützung		Treiber MassenspeicherWindows XP (Service Pack 2) oder höherMac OS X 10.5.11 oder höher
System Anforderungen
Für Windows		PC mit Prozessor besser als Pentium 4 3.2GHz* WindowsXP (Service Pack 2) oder höher* Minimum 1 GB System RAM* Minimum 256 MB RAM Grafikkarte* USB-Anschluss, CD-ROM-Laufwerk* 1024* 768Pixel, 32-Bit-FarbdisplaykompatiblerMonitor

DE

Alle Produktspezifikationen sind zum Zeitpunkt des Drucks korrekt und können ohne

vorherige Ankündigung geändert werden.

Easypix GmbH behält sich das Recht vor, Fehler oder Auslassungen zu machen.

Für technische Hilfe besuchen Sie bitte unseren Support Bereich unter www.easypix.eu.

KONFORMITÄT

Hiermit erklärt der Hersteller, dass die CE-Kennzeichnung in Übereinstimmung mit den grundlegenden

Anforderungen und den übrigen einschlägigen Bestimmungen mit den folgenden Europäischen

Richtlinien an das Produkt GoXtreme Black Hawk+ angebracht wurde:

2014/53/EU

2011/65/EC RoHs

2014/30/EU EMV

2012/19/EC WEEE

Die EG-Konformitätserklärung kann hier heruntergeladen werden:

http://www.easypix.info/download/pdf/doc_goxtreme_blackhawkplus.pdf

ENTSORGUNG

DE

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Entsorgung elektrischer und elektronischer Altgeräte und/ oder

Batterien/Akkumulatoren durch Verbraucher in privaten Haushalten innerhalb der Europäischen Union.

Dieses Symbol am Produkt oder an der Verpackung weist darauf hin, dass es nicht mit dem Hausmüll entsorgt werden darf. Sie müssen Ihr Altgerät und/oder Batterien/Akkumulatoren an entsprechende Sammelstellen zum Recycling elektrischer und elektronischer Geräte und/oder

Batterien/Akkumulatoren übergeben. Weitere Informationen zum Recycling dieses Gerätes und/oder der Batterien/Akkumulatoren erhalten Sie bei Ihrer Stadtverwaltung, dem Laden, in dem Sie das Gerät erworben haben, oder

Ihrem Entsorgungsbetrieb. Das Recycling von Materialien hilft bei der Schonung natürlicher Ressourcen und gewährleistet eine für die menschliche Gesundheit und Umwelt sichere Art der Wiederverwertung.

DE

Warnung hinsichtlich des Akkus

- Demontieren oder schlagen Sie den Akku nicht. Achten Sie darauf, den Akku nicht kurzuschließen. Setzen Sie den Akku keinen Orten mit hohen Temperaturen aus. Verwenden Sie den Akku nicht weiter, falls er ausläuft oder sich ausdehnt.

- Immer über das System aufladen. Falls der Akku durch einen falschen Typen ersetzt wird, besteht Explosionsgefahr.

• Halten Sie den Akku von Kindern fern.

- Akkus können explodieren, wenn sie einem offenen Feuer ausgesetzt werden. Werfen Sie Akkus nie ins Feuer.

- Entsorgen Sie verbrauchte Akkus gemäß den örtlichen Vorschriften.

- Vor der Entsorgung des Gerätes ist der Akku zu entnehmen und gesondert zu entsorgen.

Warnung vor den Kleinteilen

Die Kamera ist aufgrund der Erstickungsgefahr nicht für Kinder unter 3 Jahren geeignet.

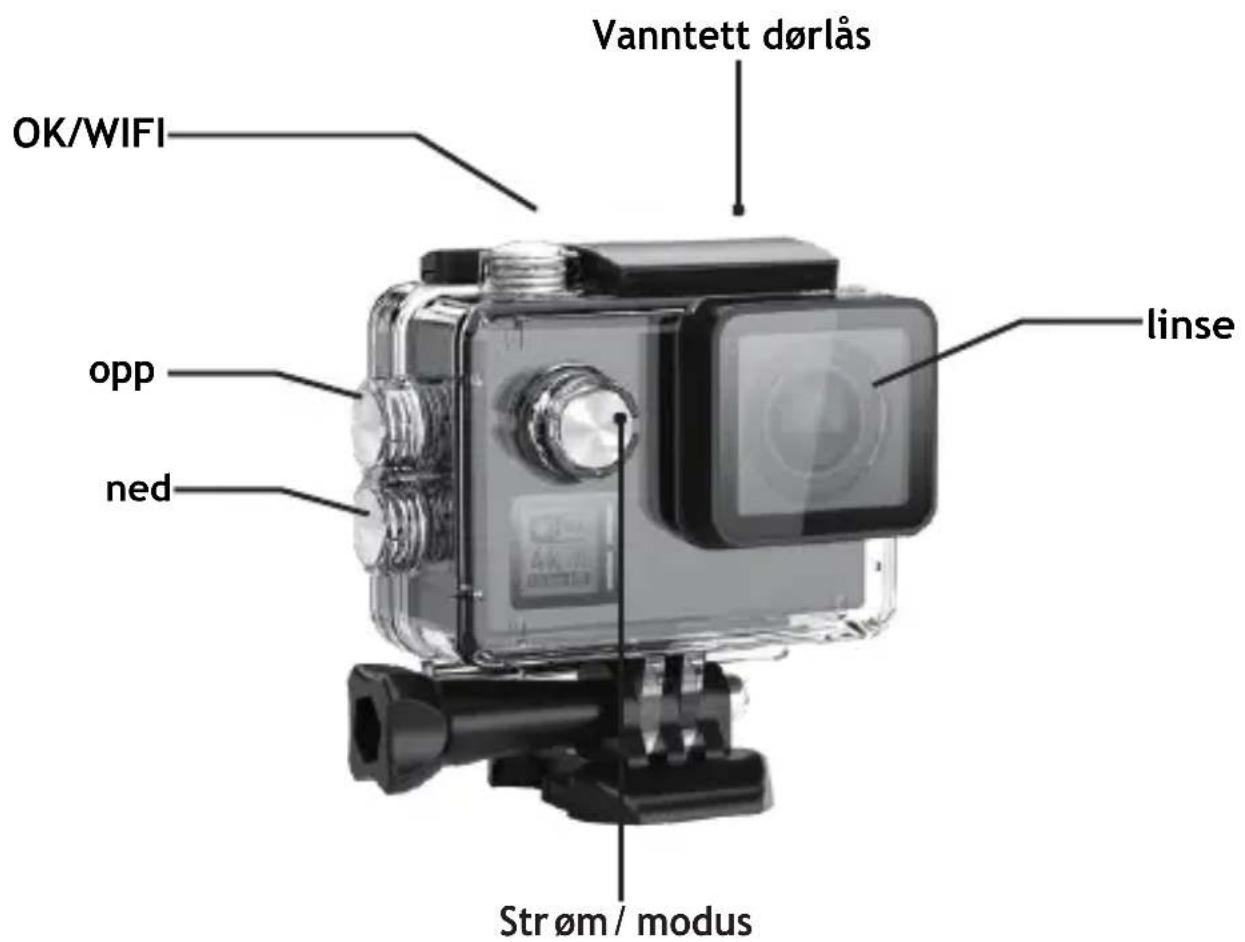

Vanntett Case Beskrivelse
