GEBRUIKSAANWIJZING Black Hawk+ GoXtreme

Belangrijke informatie

BELANGRIJKE INFORMATIE

Om een optimale werking van uw camera te garanderen, dient u de volgende belangrijke informatie in acht te nemen:

MicroSD-kaart:

• Zorg ervoor dat uw geheugenkaart in de camera is geformatteerd voordat u de kaart voor de eerste keer gebruikt (Instellingen > Formaat).
• De maximale capaciteit van de geheugenkaart mag niet groter zijn dan 64GB.

Het gebruik van geheugenkaarten die de aanbevolen maximale capaciteit overschrijden, kan tot bestandsfouten leiden.

- Voor de beste resultaten raden wij het gebruik van Micro SD-kaarten van hoge kwaliteit, klasse 10 met U3 High Speed of hoger.

Zorg ervoor dat een geheugenkaart met U3-classificatie wordt gebruikt bij het opnemen van 4K-video. Het gebruik van een lagere kaart kan leiden tot problemen met de gegevensoverdrachtsnelheid vanwege de grote bestandsgrootte die een 4K-video produceert.

• De opnametijd is afhankelijk van de gekozen resolutie.
• Na het bereiken van een maximale video-opnametijd van ca. 29 minuten stopt de camera automatisch met opnemen. Een nieuwe opname moet handmatig opnieuw worden gestart.

Opladen:

• Zorg ervoor dat de camera volledig is opgeladen voor het eerste gebruik.
• Houd het apparaat uit de buurt van kinderen tijdens het opladen.
• Zorg ervoor dat de camera is uitgeschakeld tijdens het opladen. Als de camera automatisch

NL

wordt ingeschakeld wanneer deze is aangesloten op een stroombron, schakel deze dan uit om de camera volledig op te laden. Een camera die op de stroom is aangesloten en is ingeschakeld, wordt niet opgeladen.

- De camera mag alleen worden opgeladen via de USB-poort van een computer of een USB-voedingsadapter met een maximale capaciteit van 1000mAh.

- Verwijder de USB-kabel die op de camera is aangesloten voordat u de camera gebruikt.

- De levensduur van de batterij is - afhankelijk van de instellingen en de buitentemperatuur - tot 90 minuten onder optimale omstandigheden.

WiFi-verbinding:

- Zorg ervoor dat u de juiste begeleidende app voor uw cameramodel hebt gedownload. - Houd er rekening mee dat draadloze overdracht van bestanden via de app niet mogelijk is voor video's met een resolutie hoger dan 1080p. Bestanden met een resolutie hoger dan 1080p zijn alleen toegankelijk via uw computer met behulp van een kaartlezer.

Veiligheidsinstructies:

ATTENTIE: De camera is niet geschikt voor kinderen onder de 36 maanden vanwege verstikkingsgevaar.

ATTENTIE: Bescherm uw camera altijd tegen vallen, stoten en stoten.

- Houd voldoende afstand tot voorwerpen die sterke magnetische velden of radiogolven genereren, om te voorkomen dat het product wordt beschadigd of de geluids- en beeldkwaliteit wordt aangetast.

- Bewaar het apparaat koel (bij kamertemperatuur) op een droge en stofvrije plaats en stel het product nooit bloot aan hoge temperaturen of permanent direct zonlicht.

- In het onwaarschijnlijke geval van oververhitting, rook of onaangename geuren die uit het

NL

apparaat komen, moet u het onmiddellijk loskoppelen van de laadkabel en de batterij verwijderen om brand te voorkomen.

ATTENTIE: Voordat u de camera in het water gebruikt, moet u ervoor zorgen dat alle

deksels en sluitingen van de camera en de onderwaterbehuizing gesloten en verzegeld zijn.

• Na gebruik in zout of gechloreerd water, reinigt u de behuizing en laat u deze drogen.
• De camera mag niet worden blootgesteld aan hoge temperatuur- en vochtigheidsverschillen om condensatie in de behuizing of achter de lens te voorkomen.
• Na gebruik onder water moet de behuizing open blijven staan om condensatie te voorkomen.

Voorwoord

Dit product is een high definition digitale bewegende video opnameapparaat. Het beschikt over een verscheidenheid aan industriële leidende functies, waaronder: digitale video opname, fotoshoot, buitensport, diepwateronderzoek, seriële foto, enz.

Producteigenschappen

1. 2" Full high definition scherm dat fascinerende opgenomen video's weergeeft
2. Max. 14-megapixel fotoshoot
3. WiFi voor live weergave en bestandsoverdracht
4. HDMI HD-uitgang, ondersteunt de FPV-modus
5. Ondersteun geheugenkaarten tot maximaal 64 GB (niet inbegrepen)
6. Meerdere video opname formaten: 4K /2.7K/1080P / 720P
7. Ondersteun MOV video opname formaat
8. Ondersteuning van de afstandsbediening functie (afstandsbediening is niet inbegrepen)

Productafschrift

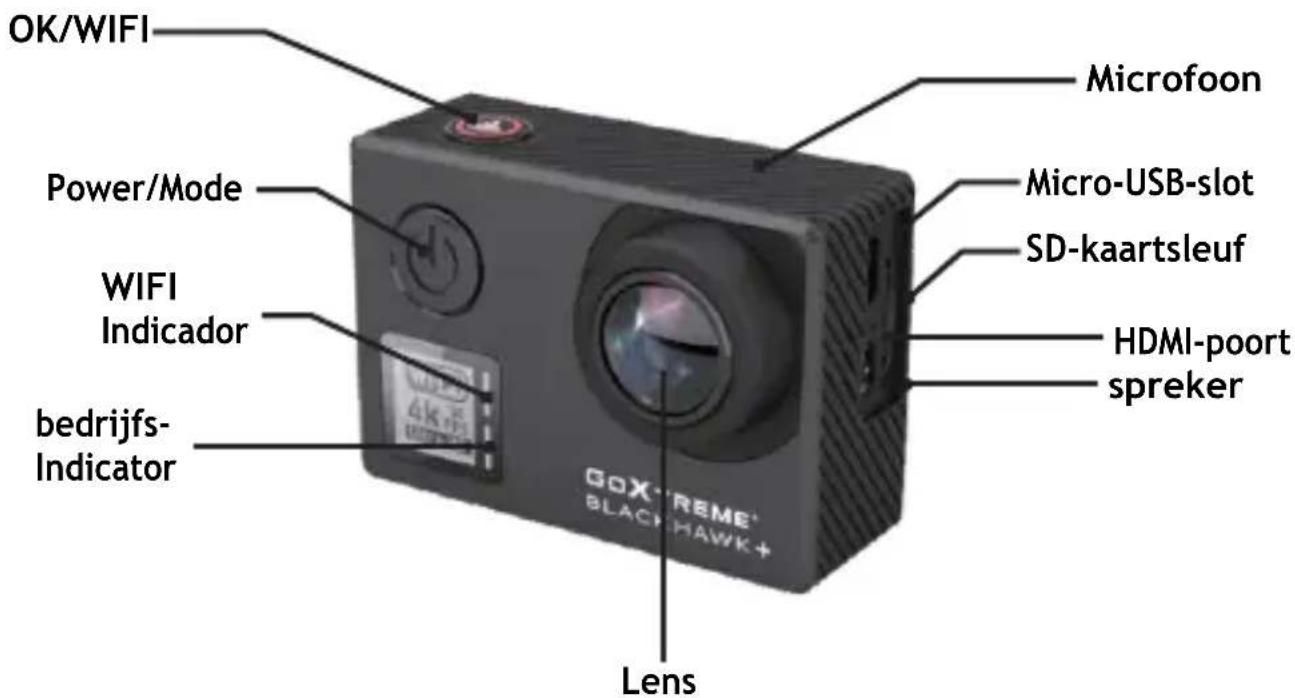

OK/WIFI Power/Mode WIFI Indicator bedrijfs- Indicator Microfoon Micro-USB-slot SD-kaartsleuf HDMI-poort spreker G0X®REME® BLACK HAWK+ Lens

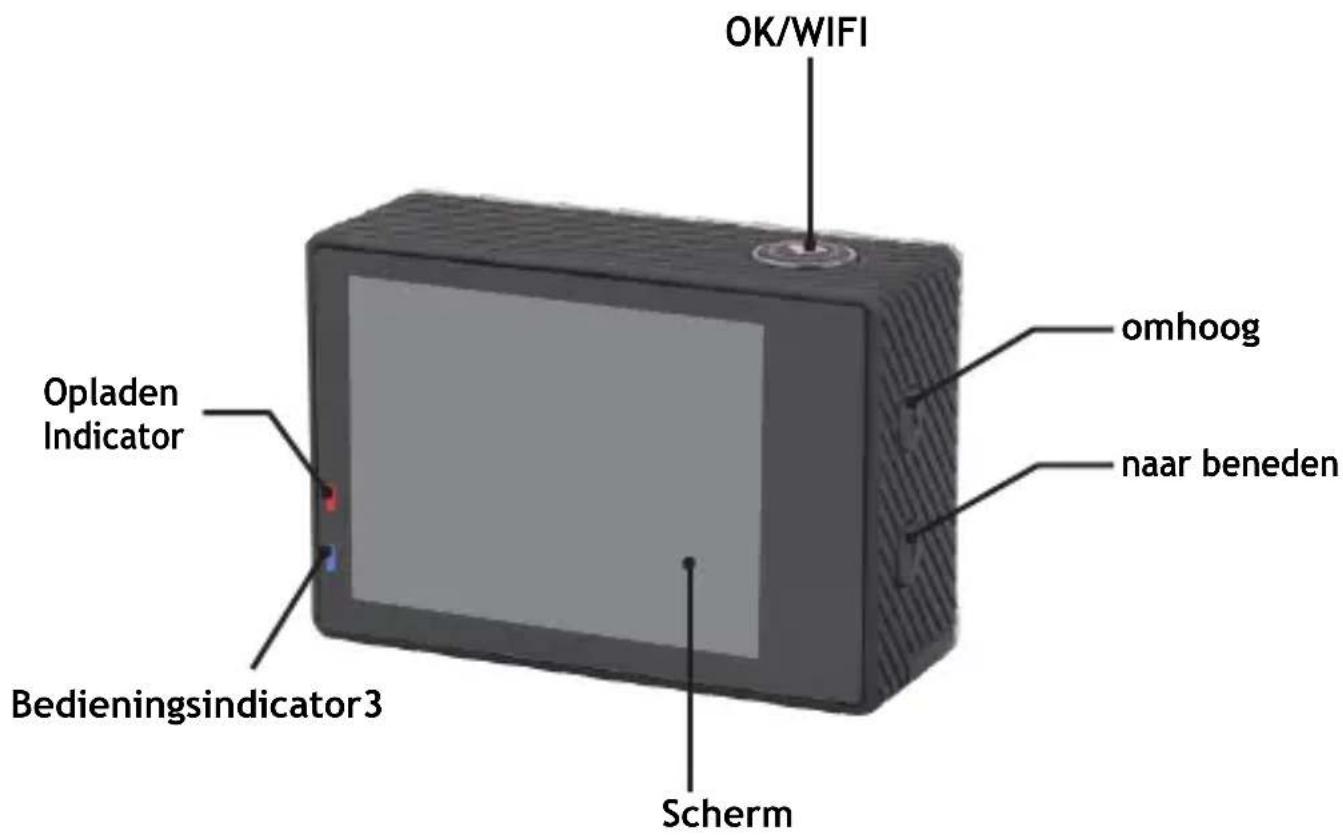

OK/WIFI omhoog naar beneden Opladen Indicator Bedieningsindicator3 Scherm

NL

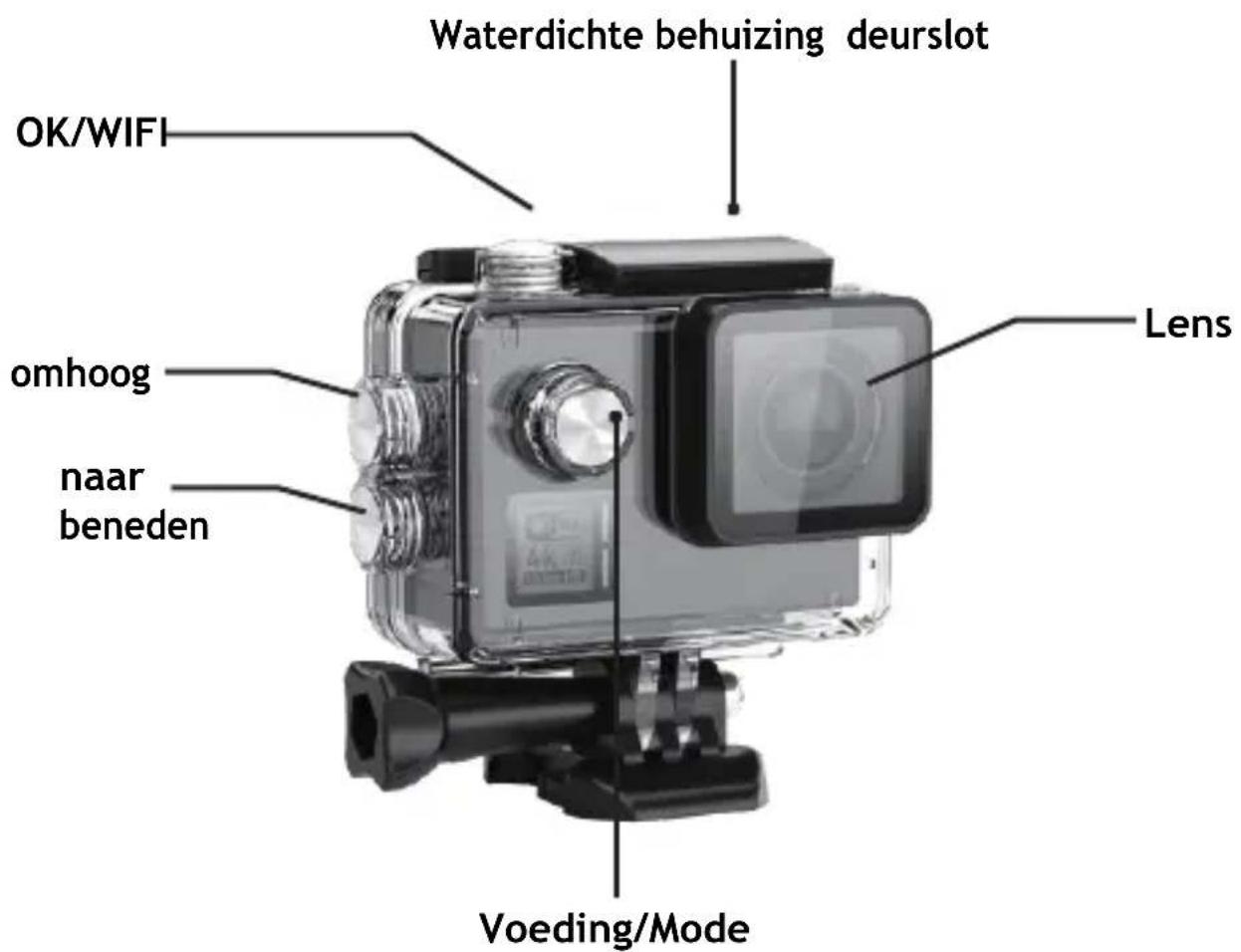

Waterdichte Case Beschrijving

Waterdichte behuizing deurslot OK/WIFI Lens omhoog naar beneden Voeding/Mode

Operatie

1. Micro SD-kaart plaatsen

Opmerking: kies alsjeblieft een U3 microSD-kaart met een merknaam en formatteer de geheugenkaart met behulp van de camera voor het eerste gebruik.

2. De batterij installeren en verwijderen

A. Het batterijvak kan worden beveiligd tegen per ongeluk openen. Daarom vindt u een vergrendelknop op het batterijcompartiment. Om het batterijvak te openen, ontgrendel het en schuif het in de richting die op het deksel wordt weergegeven.
B.Installeer de batterij in de camera zoals aangegeven met +/- symbolen en de richting van de pijltjes die op de batterij zijn aangegeven.
C. Batterijvermogen, zie de symbolen: Volle voedingsmodus "Low power mode"
D.Verwijder de batterij: open de batterijklep en haal de batterij uit.

Opmerking: druk de vergrendeling altijd op de stand van "LOCK", voordat u het apparaat gebruikt.

3. Batterij opladen

A. De accu kan worden opgeladen door het aan te sluiten op een computer of een voedingsadapter.
B. Camera kan video's opnemen tijdens het opladen (schakel in de auto in de menu-modus).
C. De camera kan ook worden opgeladen als de camera uit staat.

4. Power mode

Houd de aan / uit-knop gedurende 3-5 seconden ingedrukt om het aan / uit te zetten.

5. Mode Switching

Schakelen tussen video opname / fotoshoot / weergave / menu door kort en vaak op de aan / uit-knop te drukken.

NL

6.WiFi Control

Voordat u de functie WiFi Control gebruikt, installeer u de app iSmart DV op uw smartphone of tablet pc. Nadat u de camera hebt ingeschakeld, drukt u twee seconden op de wifi-knop en zet u de wifi-functie aan/uit. Als WiFi is ingeschakeld, wordt het WiFi-symbool op het display weergegeven. Als WiFi is ingeschakeld, wordt de camera reset. Het wifi-pictogram wordt groen na het opnieuw instellen en wachten op 5 seconden (dit verklaart dat WiFi nu normaal kan worden aangesloten). Open de WiFi-verbinding op uw mobiele telefoon om het cameraapparaat: GOXTREME van de beschikbare draadloze netwerken tezoeken. (Wachtwoord 1234567890).

1. Start de iSmart DV software.

2. Hoe kunt u video's opnemen en de opname instelling configureren

7-1. Video Recording

Switch the camera to the "Playback Mode" ("") is shown on the top left corner of video preview mode, and "Wordt weergegeven in de linkerbovenhoek van de foto preview modus.) Selecteer bestanden met behulp van de pijl-omhoog en omlaag, speel dan en stop video's of bekijk foto's door op de opnameknop te drukken. U kunt ook via mobiele telefoons via WiFi afspelen.

Opmerking: als de camera tijdens het gebruik bevriest, moet u de batterij verwijderen en opnieuw plaatsen.

Bestek
Beeld Sensor	Type	12MP CMOS
Lens	Brandpuntsafstan	Lens f= 3.21mm
	F nr	F= 2.8
	F.O.V (D)	170°
LCD scherm		2” 320x240 TFT LCD
Scherpstellen	Type	vast
Blootstelling	Controle	Geprogrammeerde AE
	Een vergoeding	± 2EV (0,33 EV stappen) -2,0 / -1,0 / + 0,0 / + 1,0 / 2,0
	ISO Equivalent	Auto, 100, 200, 400, 800, 1600
Witbalans		Auto / Daglicht / Schaduw / Tungstenlicht / Fluorescerend / Onderwater

NL

Video resolution		4K 3840x2160 60fps / EIS 30fps2.7K 2704x1520 60fps / 30fps1920x1080 120fps / EIS 60fps / EIS 30fps1280x720 240fps / 200fps / 120fps / 60fps / 30fps
Beeldstabilisatie		Aan/uit
	Geheugen	Extern geheugen: ondersteunende U 3 micro SDHC-kaarten tot64 GB (niet inbegrepen)
	Video encoder	H.264
	Beeldformaat	14M (4320x3240) interpolated12M (4032x3024), 10MP(3648x2736)8M (3840x2160)5M (2592x1944)2M (1920x1080)
Video uitgang		HDMI: Ondersteuning 1920x1080 P60, Uitgang Met CEC Composiet: NTSC / PAL
Time Lapse Function		OFF / 1 sec. / 3 sec. / 5 sec. / 10 sec. / 30 sec./60 sec.

NL

Foto Functies		Zelfontspanner: OFF / 3 sec. / 5 sec. / 10 sec. / 20 sec.Burst Rate: OFF / 3 P / s / 7 P / s / 15 P / s / 30P /sTijdsverloop Fotointerval: OFF / 3 sec. / 5 sec. / 10 sec. / 30 sec. / 60 sec.Tijdstip foto opname tijd: 5Min / 10Min / 15Min / 20Min
	Standaard modus	Video
	EIS	Aan/uit
	Bewegingsdetectie	Uit / Laag / Medium / Hoog
	TV-modus	NTSC / PAL
	Lichte Freq.	50HZ / 60HZ
	Scherm uit	OFF / 30 seconden / 1 min. / 2 minuten.
	WiFi LED	AAN/UIT
	Scherpte	Sterk / Normaal / Zacht
	Scène-modus	Normal/Indoor/Outdoor/Landscape/Portrait/Night
	ISO	Auto / 100 / 200 / 400 / 800 / 1600 / 3200
	EV : 0.0	EV : -2.0 / -1.0 / +0.0 / +1.0 / +2.0
	Tijd instellen	installatie tijd

NL

	Datumnotatie	Y/M/D,D/M/Y,M/D/Y
	WiFi	AAN/UIT
	WiFi SSID	GOXTREME
	WiFi Wachtwoord	1234567890
	Formaat	JA/NEE
	Standaardinstelling	JA/NEE
	Versie	GOXTREME V1.0
Interface		USB 2.0: Oplaad / Bestandsoverdracht
Krachtbron		Li-ion oplaadbare batterij 1050mAh
Afmetingen (W * H * D)		L: 61mm, W: 42mm, H: 23mm (met een lensdeel is 33mm)
Gewicht		Ongeveer 78,5 g (met batterij)
Ondersteuning		Mass Storage DriverWindows XP (Service pack 2) orlater Mac OS X 10.5.11 or later
Systeem vereisten
Voor Windows		*PC met processor beter dan Pentium 4 3.2GHz*Windows XP (Servicepack 2) of hoger*Minimum 1 GB Systeem RAM*Minimum 256 MB RAM-videokaart*USB-poort, cd-rom-station*1024 * 768 pixels, 32-bits kleurenscherm compatibele monitor

NL

Alle productspecificaties zijn correct op het moment van drukken en kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Easypix GmbH behoudt zich het recht voor om fouten of weglatingen te maken.

Voor technische hulp bezoek onze supportafdeling op www.easypix.eu.

VERKLARING VAN CONFORMITEIT

De fabrikant verklaart hierbij dat de CE-markering op product GoXtreme Black Hawk+ is aangebracht overeenkomstig de essentiële eisen en andere relevante bepalingen van de volgende Europese richtlijnen:

2014/53/EU

2011/65/EC RoHs

2014/30/EU EMV

2012/19/EC WEEE

De verklaring van conformiteit kan hier gedownload worden:

http://www.easypix.info/download/pdf/doc_goxtreme_blackhawk.pdf

AFVAL

NL

Verpakking weggooien

Sorteer de materialen van de verpakking. Voeg karton en karton toe aan het papierafval, de folie moet gerecycled worden.

Verwijdering van afgedankte elektrische en elektronische apparatuur en/of batterijen

door consumenten in particuliere huishoudens in de Europese Unie.

Dit symbool op het product of de verpakking geeft aan dat het product niet met het huishoudelijk afval mag worden weggegooid. U dient uw afgedankte apparatuur en/of accu's/accu's in te leveren bij de juiste inzamelpunten voor het recyclen van elektrische en elektronische apparatuur en/of accu's/accumulatoren. Voor meer informatie over het recyclen van deze apparatuur en/of batterijen kunt u contact opnemen met uw gemeente, de winkel waar u de apparatuur hebt gekocht of een afvalverwerkingsbedrijf. Recycling van materialen draagt bij aan het behoud van natuurlijke hulpbronnen en zorgt voor een veilige manier om te recyclen voor de menselijke gezondheid en het milieu.

NL

Batterij Waarschuwing

- Haal de batterij niet uit elkaar en raak de batterij niet aan. Zorg ervoor dat er geen kortsluiting in de batterij ontstaat. Stel de batterij niet bloot aan hoge temperaturen. Gebruik de batterij niet als deze lekt of uitzet.

- Altijd opladen via het systeem. Als de batterij door een verkeerd type wordt vervangen, bestaat er explosiegevaar.

- Houd de batterij uit de buurt van kinderen.

- Batterijen kunnen exploderen bij blootstelling aan een open vuur. Gooi nooit batterijen in het vuur.

- Gooi gebruikte batterijen weg in overeenstemming met de plaatselijke voorschriften.

- De batterij moet worden verwijderd en gescheiden worden afgevoerd voordat u het apparaat weggooit.

Waarschuwing voor kleine onderdelen

De camera is niet geschikt voor kinderen onder de 3 jaar vanwege het risico van verstikking.
