BRUKSANVISNING Black Hawk+ GoXtreme

För att säkerställa att kameran fungerar optimalt, var vänlig notera följande viktig information:

MicroSD-kort:

• Se till att minneskortet är formaterat i kameran innan du först använder kortet för första gången (Inställningar> Format).
• Minneskortet för maximal kapacitet ska inte vara större än 64GB.

Användning av minneskort som överskrider den maximala rekommenderade kapaciteten kan resultera filfel.

- För bästa resultat rekommenderar vi att du använder högkvalitativa Micro SD-kort Klass 10 med U3 High Speed eller högre.

Se till att ett U3-märkt minneskort används när du spelar in 4K-video. Användning av ett lägre kort kan innebära dataöverföringshastighetsproblem på grund av den stora filstorleken som en 4K-video producerar.

• Inspelningstiden beror på vald upplösning.
• Efter att ha nätt max. videoinspelningstid på ca. 29 minuter stoppar kameran inspelningen automatis En ny inspelning måste startas om manuellt.

Laddning:

• Kontrollera att kameran är laddad helt före första användningen.
• Håll enheten borta från barn under laddningen.
• Kontrollera att kameran är avstängd när den laddas. Om kameran slås på automatiskt när den är

SW

ansluten till en strömkälla, stäng av den för att slutföra laddningen. En kamera ansluten till strömmen tillslagen laddas inte.

• Kameran ska endast laddas via USB-porten på en dator eller en USB-nätadapter med en maximal kapacitet på 1000mAh.
• Ta ur USB-kabeln som är ansluten till kameran innan du använder kameran.
• Batterilivslängden är - beroende på inställningarna och utetemperaturen - upp till 90 minuter under optimala förhållanden.

WiFi-anslutning:

• Se till att du har laddat ner den korrekta följeslagaren för din kameramodell.
• Observera att trådlös överföring av filer som använder appen inte är möjlig för video med upplösning högre än 1080p. Filer med vilken upplösning som helst högre än 1080p kan endast nås via din dator med en kortläsare.

Anmärkningar om säkerhet:

WARNING: Kameran är inte lämplig för barn under 36 månader på grund av kvävningsrisk.

WARNING: Skydda alltid kameran mot fall, slag och stötar.

• Håll ett tillräckligt avständ från objekt som genererar starka magnetfält eller radiovågor, för att förhindra att produkten skadas eller påverkar ljudet och bildkvaliteten.
• Förvara kylen (vid rumstemperatur) på en torr och dammfri plats och exponera aldrig produkten för höga temperaturer eller permanent direkt solljus.
• Om det inte är sannolikt att överhettning, rökning eller obehaglig lukt kommer ut ur enheten, koppla loss den omedelbart från laddningskabeln och ta bort batteriet för att undvika brand.

SW

⚠️ WARNING: Innan du använder kameran i vattnet, se till att alla lock och stängningar på kameran och undervattenshuset är stängda och täta.

• Rengör höljet och låt det torka efter användning i salt eller klorerat vatten.
• Kameraet ska inte utsättas för hög temperatur och fuktighetsskillnader för att förhindra kondens i hö eller bakom linsen.
• Efter användning under vatten måste huset vara öppet för att undvika kondens.

Förord

Den här produkten är en digital videoinspelningsenhet med hög upplösning. Den har en mängd olika branschledande funktioner, bland annat: digital videoinspelning, fotografering, utomhussporter, djupvattenprovning, seriefotog etc..

Produktegenskaper

1. Full högupplöst skärm (2") som visar fascinjusterade videor
2. Max. 14 megapixel fotografering
   3.WiFi för livevisning och filöverföring
3. HDMI HD-utgång, stöder FPV-läge
4. Stöd minneskort upp till 64 GB maximalt
   6.Flera videoformatformat: 4K / 2.7K / 1080P / 720P
5. Stöd MOV videoinspelning format
6. Stöd Fjärrkontroll funktion (fjärrkontroll ingår ej)

Produktbeskrivning

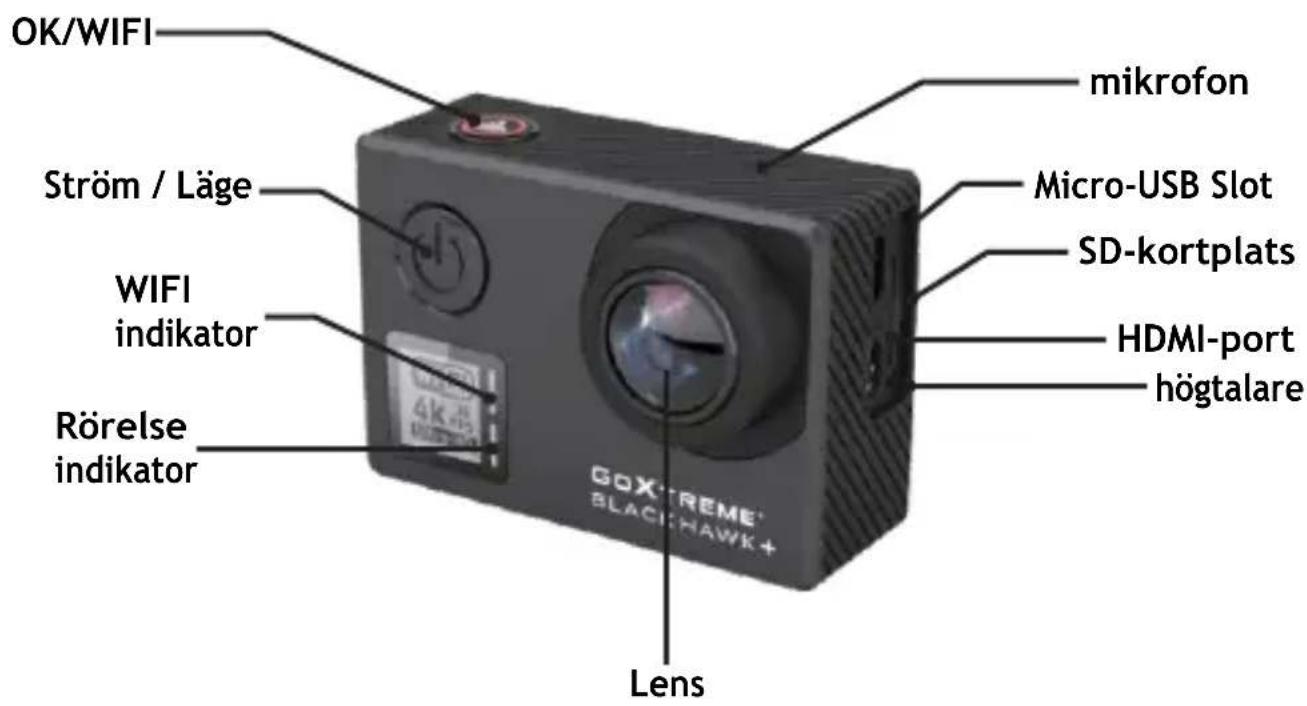

OK/WIFI Ström / Läge WIFI indikator Rörelse indikator mikrofon Micro-USB Slot SD-kortplats HDMI-port högtalare Lens GOXTREME BLACK HAWK+

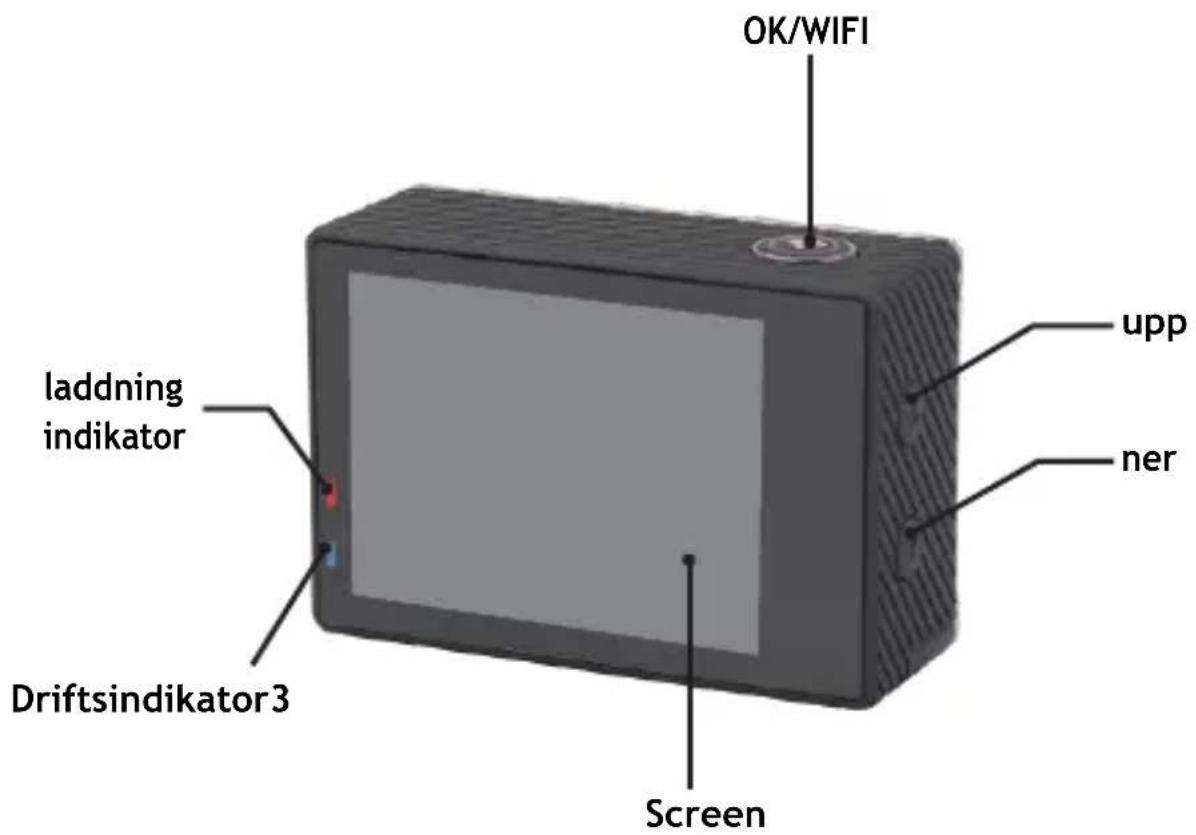

OK/WIFI laddning indikator Driftsindikator3 Screen upp ner

SW

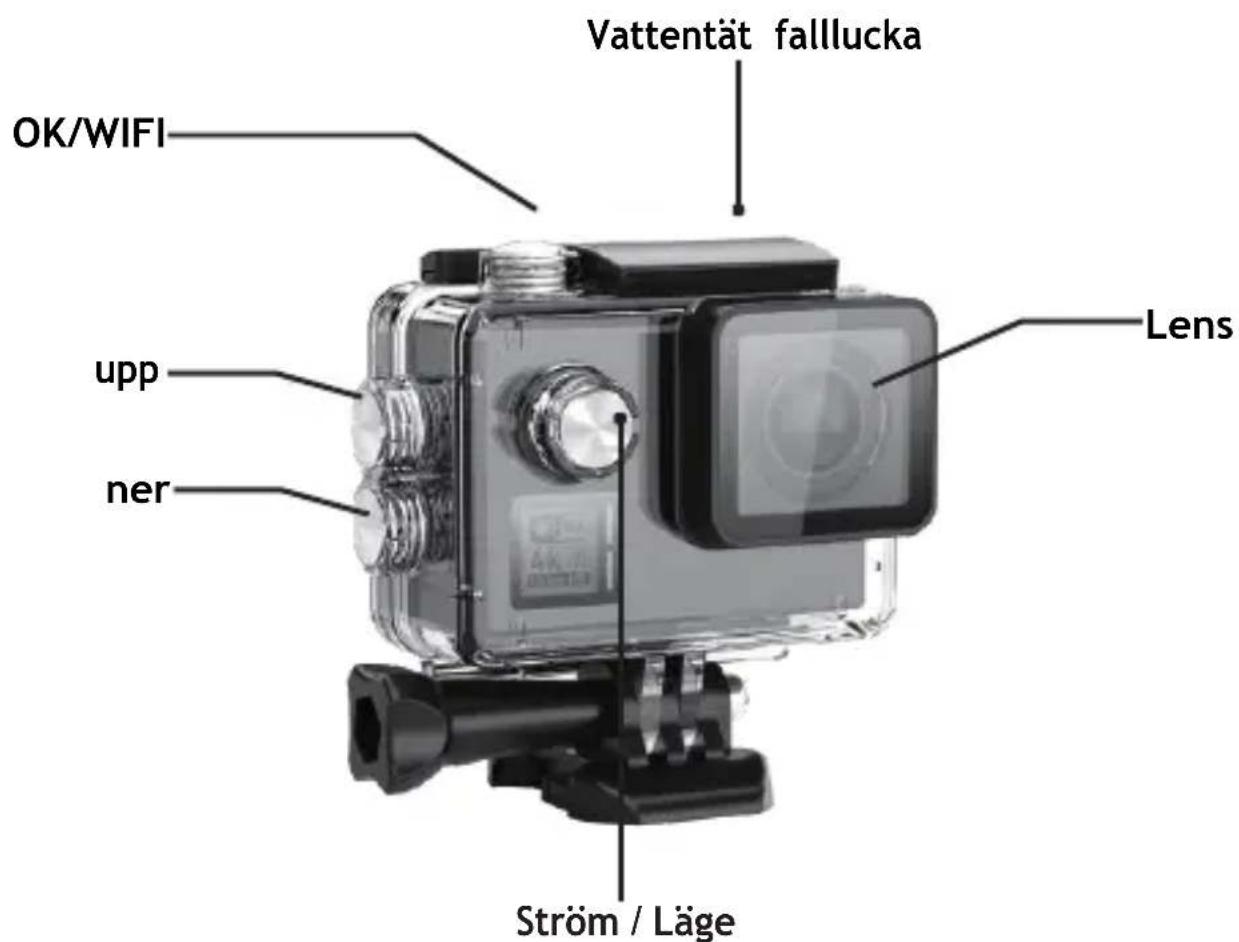

Vattentät fallbeskrivning

Vattentät falllucka OK/WIFI upp ner Lens Ström / Läge

Operation

1. Sätt i micro SD-kort

Obs! Var god välj märkt U3 microSD-kort och formatera minneskortet med eller kameran före första användningen.

1. Installera och ta bort batteriet

A. Batterifacket kan säkras mot oavsiktligt öppning. Därför hittar du en låsknapp på batterifacket. För att öppna batterifacket, lås det upp och skjut det i den riktning som visas på omslaget.
B. Montera batteriet i kameran, som anges med +/- symboler och pilens riktning markerad på batteriet.
C. Batteriet, se symbolerna: Fullt strömläge "Låg strömläge "
D.Ta bort batteriet: Öppna batteriluckan och ta ut batteriet.
Obs! Vänligen tryck låsfånget varje gång till läget "LOCK" innan du använder enheten.

1. Batteriladdning

A. Batteriet kan laddas genom att ansluta det till en dator eller en nätadapter.
B. Kameran kan spela in videoklipp under laddning (byt till fordonsmonterat läge i menyn).
C. Kameran kan också laddas om kameran är avstängd.

1. Strömläge

Håll strömbrytaren intryckt i 3-5 sekunder för att slå på / av.

1. Mode Switching

Växla mellan videoinspelning / fotografering / uppspelning / meny genom att trycka på strömbrytaren kort och upprepade gånger.

SW

6.Wi-Fi-kontroll

Innanduaktiverar WiFi på funktionen, installera appen iSmart DV till din smartphone eller surfplatta. När duharslagitpå kameran trycker dupå WiFi-knappen i 2 sekunderochaktiverar/stänger av WiFi-funktionen. Om WiFiäraktiveratPå WiFi-symbolen visaspådisplayen. Om WiFiärpåslagenkommerkameranattäterställas. WiFi-ikonen blir grön efter att ha återställt och väntat i 5 sekunder (det här uttrycker att WiFi kan anslutas normalt nu). Öppna WiFi-anslutningen på din mobiltelefon för att söka efter kameranheten: GOXTREME från tillgängliga trådlösa nätverk. (Lösenord är1234567890).

1. Starta iSmart DV -programvaran.

2. Hur spelar du in videor och konfigurerar inspelningsinställningen

7-1. Videoinspelning

Växla till inspelningsläge och det kommer att finnas en ikon i skärmens övre vänstra hörn.

Tryckpå OKför att börja spela in och ikonen börjar blinka. Tryckpå "OK" igen för att sluta spela in och ikonen kommer att försvinna.

7-2. Fotografering och inställning

Sätt på kameran och tryck på "Mode" för att välja "Fotograferingsläge". Ikonen längstupp till vänster på skärmen visaratt kameran är i fotograferingsläge. Tryckpå "OK" för att ta foton.

SW

7-3. Burst-läge och inställning

Sätt på kameran och tryck på "Mode" för att välja "Burst shooting Mode". Ikonen i

Övre vänstra hörnet på skärmen visaratt kameran ärifotograferingsläget Burst. Tryck på "OK" för att ta foton.

7-4. Fillagring och -spelning Växla kameran till "Uppspelningsläge" "Visas i det övre

vänstra hörnet av videouppspelningsläge, och Visas i det övre vänstrahömet av fotoförhandsvisningsläge.)

Välj filer genom att använda UPP och NER pilarna, sedan spela upp och stoppa videor eller granska foton

genom att trycka på fotograferings-knappen. Du kan också spela upp via mobiltelefoner via WiFi.

Obs! Om kameran fryser under användning, tabort och sätt tillbaka batteriet.

Specifikationer
Bild Sensor	Typ	12MP CMOS
Lens	Brännvidd	Objektiv f = 3.21mm
	F nr	F= 2.8
	F.O.V (D)	170°
LCD-skärm		2” 320x240 TFT LCD
Fokusering	Typ	Fast
Exponering	Kontroll	Programmerad AE
	Ersättning	± 2EV (0,33 EV steg) -2,0 / -1,0 / + 0,0 / + 1,0 / 2,0
	ISO ekvivalent	Auto, 100, 200, 400, 800, 1600
Vitbalans		Auto / Daylight / Shade / Tungsten Light / Fluorescerande / Undervatten
Videoupplösning		4K 3840x2160 60fps / EIS 30fps2.7K 2704x1520 60fps / 30fps1920x1080 120fps / EIS 60fps / EIS 30fps1280x720 240fps / 200fps / 120fps / 60fps / 30fps
Bildstabilisering		På / Av
	Minne	Externt minne: stödja U3 micro SDHC-kort upp till 64 GB(ingår ej)
	Videokodare	H.264
	Bildstorlek	14M (4320x3240) interpolated12M (4032x3024), 10MP(3648x2736)8M (3840x2160)5M (2592x1944)2M (1920x1080)
Videoutgång		HDMI: Support 1920x1080 P60, utgång med CECKomposit: NTSC / PAL
Tidsförlust Funktion		OFF / 1 sec. / 3 sec. / 5 sec. / 10 sec. / 30sec./ 60 sec.

SW

Fotofunktioner		Självutlösare: OFF / 3 sec. / 5 sec. / 10 sec. / 20 sec.Bursthastighet: AV / 3 P / s / 7 P / s / 15 P / s /30P / s Time Lapse Fotointervall: OFF / 3 sec. / 5sec. / 10 sec. / 30 sec. / 60 sec.Time Lapse fotograferingstid: 5Min / 10Min / 15Min /20Min
	Standardläge	Video
	EIS	På / Av
	Rörelsesdetektion	Off / Low / Medium / High
	TV-läg:	NTSC / PAL
	Light Freq.	50HZ / 60HZ
	Screen_Off	AV / 30 sekunder / 1 min / 2 min.
	WiFi LED	ON / OFF
	Skärpa	Stark / Normal / Mjuk
	Scenläge	Normal/Indoor/Outdoor/Landscape/Portrait/Night
	ISO	Auto / 100 / 200 / 400 / 800 / 1600 / 3200
	EV : 0.0	EV: -2,0 / -1,0 / +0,0 / +1,0 / +2,0
	Time Setup	Inställningstid
	Datumformat	Y/M/D,D/M/Y,M/D/Y
	WiFi	PÅ / AV
	WiFi SSID	GOXTREME
	WiFi Lösenord	1234567890
	Format	JA / NEJ
	Standardinställning	JA / NEJ
	Version	GOXTREME V1.0
Gränssnitt		USB 2.0: Uppladdning / filöverföring
Strömkälla		Li-ion uppladdningsbart batteri 1050mAh
Mått (W * H * D)		L: 61mm, W: 42mm, H: 23mm (med linsdel blir 33mm)
Vikt		Ca 78,5 g (med batteri)
Support		Mass Storage DriverWindows XP (Service Pack 2) eller senareMac OS X 10.5.11 eller senare
Systemkrav
For Windows		*PC med processor bättre än Pentium 4 3.2GHz*Windows XP (Service Pack 2) eller senarer*Minst 1 GB RAM-minne*Minsta 256 MB RAM-kort*USB-port, CD-ROM-enhet*1024 * 768 pixlar, 32-bitars färgskärmskompatibel bildskärm

Alla produktspecifikationer är korrekta vid tidpunkten för utskrift och kan komma att ändras utan föregående meddelande.

Easypix GmbH förbehåller sig rätten till fel eller utelämnanden.

För teknisk hjälp, besök vårt supportområde på www.easypix.eu.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed förklarar tillverkaren att CE-märkningen har anbringats på produkten GoXtreme Black Hawk+ i enlighet med de väsentliga kraven och andra relevanta bestämmelser i följande europeiska direktiv:

2014/53/EU

2011/65/EC RoHs

2014/30/EU EMV

2012/19/EC WEEE

Denna försäkran om överensstämmelse kan laddas ned här:

http://www.easypix.info/download/pdf/doc_goxtreme_blackhawkplus.pdf

AVFALLSHANTERING

SW

Kassera förpackningen

Sortera materialet i förpackningen. Ge papp och papp till papperspapperet, glidbanorna måste återvinnas.

Bortskaffande av avfall av elektrisk och elektronisk utrustning och / eller batterier /

ackumulatorer av konsumenter i privata hushåll inom Europeiska unionen.

Denna symbol på produkten eller på förpackningen indikerar att produkten inte får kasseras med papperskorgen. Du måste överlämna din gamla utrustning och / eller batterier / ackumulatorer till lämpliga insamlingsställen för återvinning av elektrisk och elektronisk utrustning och / eller batterier / ackumulatorer. För mer information om återvinning av denna enhet och / eller batterier / ackumulatorer, kontakta ditt lokala stadskontor, butiken där du köpte enheten eller en avfallshanteringstjänst. Återvinningen av material bidrar till att spara naturresurser och säkerställer ett säkert sätt för mänsklig och miljömässig hälsa.

Warning om batteriet

• Demontera inte eller slå i batteriet. Var försiktig så att du inte kortslut batteriet. Utsätt inte batteriet för höga temperaturer. Sluta använda batteriet om det läcker ut eller expanderar.
• Ladda alltid via systemet. Om batteriet byts ut av fel typ, finns det risk för explosion.
  • Håll batteriet borta från barn.
• Batterier kan explodera vid öppen eld. Kasta aldrig batterier i elden.
• Kassera använda batterier enligt lokala föreskrifter.
• Ta bort batteriet innan du tar bort enheten och kassera det separat.

Varning om hårdvaran

Kameran är inte lämplig för barn under 3 på grund av kvävning.
